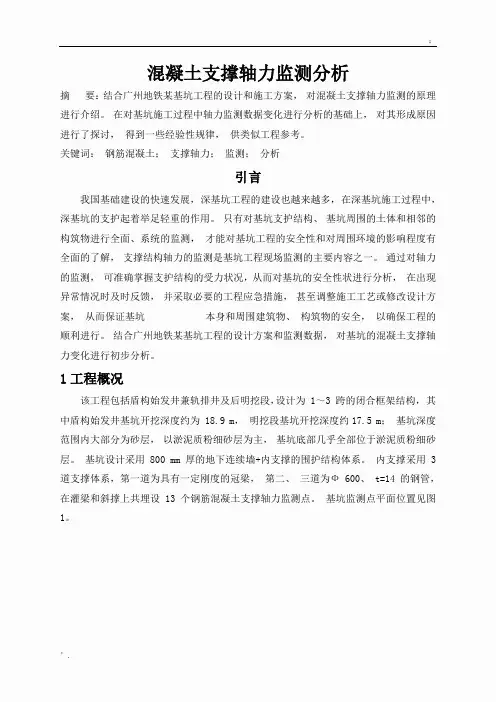

混凝土支撑轴力监测分析

混凝土支撑轴力监测分析

混凝土支撑轴力监测分析摘要:结合广州地铁某基坑工程的设计和施工方案,对混凝土支撑轴力监测的原理进行介绍。

在对基坑施工过程中轴力监测数据变化进行分析的基础上,对其形成原因进行了探讨,得到一些经验性规律,供类似工程参考。

关键词:钢筋混凝土;支撑轴力;监测;分析引言我国基础建设的快速发展,深基坑工程的建设也越来越多,在深基坑施工过程中,深基坑的支护起着举足轻重的作用。

只有对基坑支护结构、基坑周围的土体和相邻的构筑物进行全面、系统的监测,才能对基坑工程的安全性和对周围环境的影响程度有全面的了解,支撑结构轴力的监测是基坑工程现场监测的主要内容之一。

通过对轴力的监测,可准确掌握支护结构的受力状况,从而对基坑的安全性状进行分析,在出现异常情况时及时反馈,并采取必要的工程应急措施,甚至调整施工工艺或修改设计方案,从而保证基坑本身和周围建筑物、构筑物的安全,以确保工程的顺利进行。

结合广州地铁某基坑工程的设计方案和监测数据,对基坑的混凝土支撑轴力变化进行初步分析。

1工程概况该工程包括盾构始发井兼轨排井及后明挖段,设计为 1~3 跨的闭合框架结构,其中盾构始发井基坑开挖深度约为 18.9 m,明挖段基坑开挖深度约17.5 m;基坑深度范围内大部分为砂层,以淤泥质粉细砂层为主,基坑底部几乎全部位于淤泥质粉细砂层。

基坑设计采用 800 mm 厚的地下连续墙+内支撑的围护结构体系。

内支撑采用 3 道支撑体系,第一道为具有一定刚度的冠梁,第二、三道为Ф 600、 t=14 的钢管,在灌梁和斜撑上共埋设 13 个钢筋混凝土支撑轴力监测点。

基坑监测点平面位置见图1。

由于基坑开挖深度较大且附近有一级公路高架桥和铁路双线桥,属于一级基坑,必须通过监测随时掌握土层和支护结构的内力变化情况,将监测数据与设计预估值进行分析对比,以判断前一步施工工艺和施工参数是否符合预期值,以确定优化下一步施工参数,以此达到信息化施工的目的,确保工程安全。

支撑轴力

支撑轴力

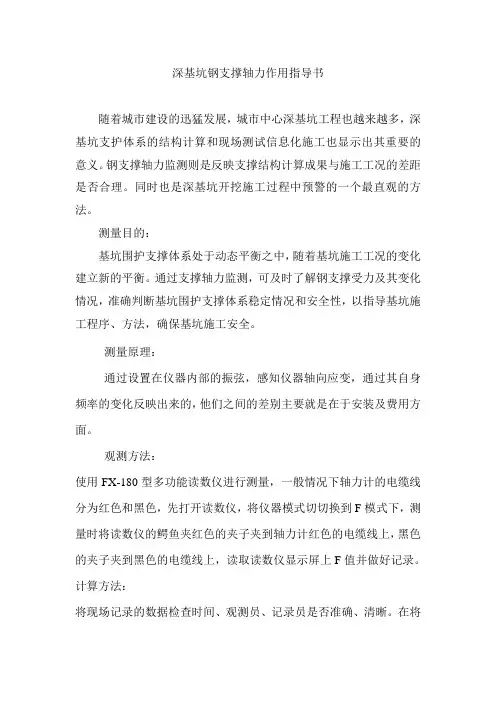

深基坑钢支撑轴力作用指导书随着城市建设的迅猛发展,城市中心深基坑工程也越来越多,深基坑支护体系的结构计算和现场测试信息化施工也显示出其重要的意义。

钢支撑轴力监测则是反映支撑结构计算成果与施工工况的差距是否合理。

同时也是深基坑开挖施工过程中预警的一个最直观的方法。

测量目的:基坑围护支撑体系处于动态平衡之中,随着基坑施工工况的变化建立新的平衡。

通过支撑轴力监测,可及时了解钢支撑受力及其变化情况,准确判断基坑围护支撑体系稳定情况和安全性,以指导基坑施工程序、方法,确保基坑施工安全。

测量原理:通过设置在仪器内部的振弦,感知仪器轴向应变,通过其自身频率的变化反映出来的,他们之间的差别主要就是在于安装及费用方面。

观测方法:使用FX-180型多功能读数仪进行测量,一般情况下轴力计的电缆线分为红色和黑色,先打开读数仪,将仪器模式切切换到F模式下,测量时将读数仪的鳄鱼夹红色的夹子夹到轴力计红色的电缆线上,黑色的夹子夹到黑色的电缆线上,读取读数仪显示屏上F值并做好记录。

计算方法:将现场记录的数据检查时间、观测员、记录员是否准确、清晰。

在将检查合格的数据输入电脑,计算出刚支撑的受力p,计算公式如下:P=K(f02-fi2)P:应力(单位KN);f0:初始频率;fi:本次频率;k:标定系数;将计算出的受力整理成表、画出曲线图。

做好分析报告,上报有关单位。

报警应急措施:支撑轴力计是随基坑开挖围护结构变形或位移直接影响支撑受力的。

当支撑受力达到报警时,分析报警的原因及因素,做好书面报告。

及时通知各有关单位,特别是施工单位,采取相应措施,以保证基坑的安全性和稳定性。

注意事项:装有轴力计的基坑一般为深基坑,在观测时必须做好安全三宝(安全帽、安全绳、安全网),雨天观测注意仪器的保护。

我们使用的仪器都是电子仪器,雷雨天最好别进行观测,以防雷击。

深基坑钢管支撑轴力监测分析

深基坑钢管支撑轴力监测分析

深基坑钢管支撑轴力监测分析摘要:随着城市建设用地的紧张,建筑工程开始向纵深向发展,对地下空间的利用十分重要,因此带来了深基坑技术的不断发展。

目前,深基坑支护技术无论在安全还是在经济方面都有了很大程度的提高,在支护的形式中也越来越多样,其中钢管支撑能够处理较复杂的深基坑,所以得到了广泛的应用。

本文笔者结合经验对钢管支撑的安装和监测做了系统的介绍,并对钢管支撑轴力监测进行分析。

关键词:建筑工程;深基坑;钢管支撑;轴力监测;监测分析0.引言目前,广东地区深基坑工程越来越多,且珠三角地区地质情况复杂,含有大量的流塑状淤泥质土层,承载力较低,还存在透水性较强的粉砂层,都不利于基坑施工。

为了保证其施工安全,人们逐渐意识到监测的重要性。

在深基坑开挖过程中,开挖使得土体改变了原来的应力状态,从而引起土体的变形,尽管人们不断的发展基坑支护技术,但这些支护措施,都不能完全保证土体不发生变形,那么不可避免的这些支护结构也会产生变形[1]。

这些变形主要包括支撑结构和周围土体的侧向位移和纵向上的沉降以及基坑内土体的隆起。

如果这些变形量超过一定的范围,就会对支撑结构造成巨大的损害,从而危及整个基坑的安全,甚至是周围建筑的安全。

因此,在深基坑开挖的全过程中,需要时刻监测支撑结构的变形,周围土体的变形以及临近建筑物、地下管线的变形,只有全方位的了解工程的变化,才能保证基坑的安全和工程的顺利实施[2]。

1.钢管支撑的安装在深基坑开挖时,一般采用分段分层式开挖,每段开挖的长度控制在18~25m 之间。

开挖深度到达设计支撑位置以下时,应停止开挖,避免超挖现象的产生。

停止开挖后,应立即挂网进行混凝土的喷射,并安装钢围檩,及时加设好钢支撑[3]。

且围檩与支护桩需要有较好的连接。

为保证钢管安装的精度,安装时需要保证腰梁、端头以及千斤顶的轴线在同一平面上,横向支撑上的螺栓需要对角分等分的进行拧紧,从而保证横向支撑的平直。

纵支撑的安装一定要缓慢进行,避免产生冲击现象[4]。

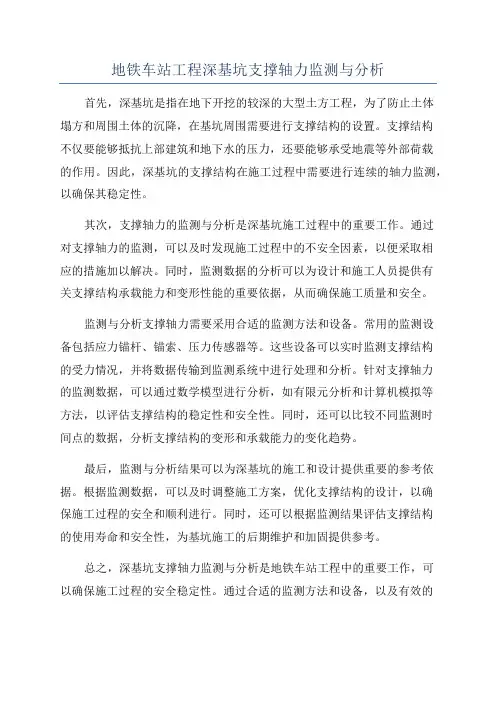

地铁车站工程深基坑支撑轴力监测与分析

地铁车站工程深基坑支撑轴力监测与分析

地铁车站工程深基坑支撑轴力监测与分析首先,深基坑是指在地下开挖的较深的大型土方工程,为了防止土体塌方和周围土体的沉降,在基坑周围需要进行支撑结构的设置。

支撑结构不仅要能够抵抗上部建筑和地下水的压力,还要能够承受地震等外部荷载的作用。

因此,深基坑的支撑结构在施工过程中需要进行连续的轴力监测,以确保其稳定性。

其次,支撑轴力的监测与分析是深基坑施工过程中的重要工作。

通过对支撑轴力的监测,可以及时发现施工过程中的不安全因素,以便采取相应的措施加以解决。

同时,监测数据的分析可以为设计和施工人员提供有关支撑结构承载能力和变形性能的重要依据,从而确保施工质量和安全。

监测与分析支撑轴力需要采用合适的监测方法和设备。

常用的监测设备包括应力锚杆、锚索、压力传感器等。

这些设备可以实时监测支撑结构的受力情况,并将数据传输到监测系统中进行处理和分析。

针对支撑轴力的监测数据,可以通过数学模型进行分析,如有限元分析和计算机模拟等方法,以评估支撑结构的稳定性和安全性。

同时,还可以比较不同监测时间点的数据,分析支撑结构的变形和承载能力的变化趋势。

最后,监测与分析结果可以为深基坑的施工和设计提供重要的参考依据。

根据监测数据,可以及时调整施工方案,优化支撑结构的设计,以确保施工过程的安全和顺利进行。

同时,还可以根据监测结果评估支撑结构的使用寿命和安全性,为基坑施工的后期维护和加固提供参考。

总之,深基坑支撑轴力监测与分析是地铁车站工程中的重要工作,可以确保施工过程的安全稳定性。

通过合适的监测方法和设备,以及有效的数据分析,可以为深基坑的设计和施工提供重要的指导和支持。

希望本文对深基坑支撑轴力监测与分析有一定的了解和认识。

支撑轴力的监测

支撑轴力的监测

1.1支撑轴力监测点的布设测试元件选择:本站支撑轴力监测采用振弦式钢筋应力计和轴力计。

钢筋计埋设应与钢筋规格相匹配,轴力计量程选择应大于设计极限值的2倍。

监测点布设:孔浦站主体结构砼支撑布置10个监测断面,间距约为30m,钢支撑布置11个监测断面,间距约为25m。

共计布设钢筋计40只,轴力计48只。

考虑到监测点的相互验证和综合分析,轴力监测点位置选在靠近测斜孔的位置。

埋设方法:⑴支撑钢筋计:在绑扎支撑钢筋的同时将支撑四个角位置处的主筋切断,并将钢筋应力计焊接在切断部位,在浇筑支撑砼的同时将应力计上的电线引出至合适位置以便今后测试时使用。

图错误!文档中没有指定样式的文字。

-1 砼支撑轴力布设示意图⑵钢支撑轴力计:支撑轴力计在安装前,要进行各项技术指标及标定系数的检验。

轴力计有一套安装配件:两块400*400*20mm的钢板,一只直径为15cm 的圆形钢筒,钢筒外翼状对称焊接有4片与钢筒等长的钢板。

安装时,一块钢板与圆钢筒一端焊接,并焊接在钢支撑一端的固定端头上;轴力计一端安放在钢筒中,并随钢支撑的安装一起撑在围护墙的围檩上。

图 错误!文档中没有指定样式的文字。

-2 轴力计安装示意图监测点保护:轴力计安装好后,须注意传感线的保护,禁止乱牵,并分股做好标志;钢筋计焊接过程中须用湿布包裹钢筋计,避免高温导致内部元件失灵,安装完毕后应注意日常监测过程中的传感线的保护,并分股做好标志。

受损修复:混凝土支撑轴力中的钢筋计坏了可以在混凝土支撑梁的外侧粘上应变片测量混凝土的应变量来计算支撑的轴力;钢支撑轴力监测计的损坏一般不在施工中更换,本工程中可以在所测钢支撑上焊接钢管表面应变计测量钢支撑的应变量来计算钢支撑的受力。

1.2 支撑轴力监测测试方法:目前工程中常用的是手持式数显频率仪现场测试传感器频率。

测试前,调试仪器,测得各测点初始频率值和环境温度,读数稳定,方可投入正常运行。

具体操作方法为:接通频率仪电源,将频率仪两根测试导线分别接在传感器的导线上,按频率仪测试按钮,频率仪数显窗口会出现数据(传感器频率),反复测试几次,观测数据是否稳定,如果几次测试的数据变化量在 1Hz 以内,可以认为测试数据稳定,取平均值作为测试值。

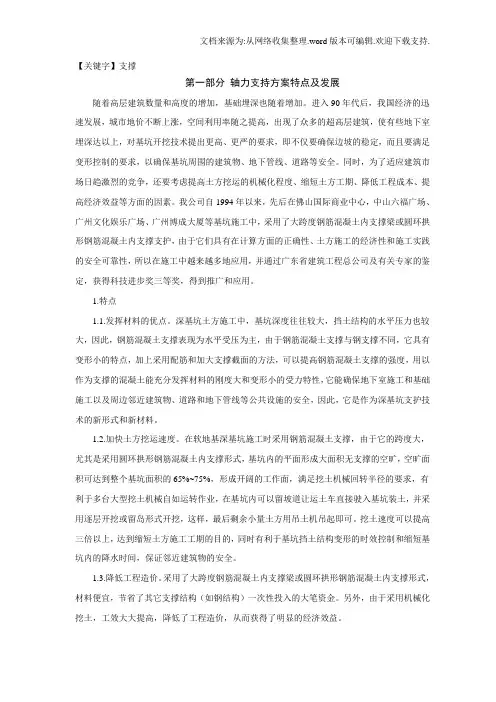

【支撑】支撑轴力特点及支承轴力监测方案
