OU1600超声波测厚仪
ou1600超声波测厚仪 时代欧普
ou1600超声波测厚仪基本原理：超声波测厚仪是根据超声波脉冲反射原理来进行厚度测量的，当探头发射的超声波脉冲通过被测物体到达材料分界面时，脉冲被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。
凡能使超声波以一恒定速度在其内部传播的各种材料均可采用此原理测量。
按此原理设计的测厚仪可对各种板材和各种加工零件作精确测量，也可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。
可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
使用技巧：(以我公司销售的超声波测厚仪为例)1、一般测量方法：（1）在一点处用探头进行两次测厚，在两次测量中探头的分割面要互为90°，取较小值为被测工件厚度值。
（2）30mm 多点测量法：当测量值不稳定时，以一个测定点为中心，在直径约为30mm 的圆内进行多次测量，取最小值为被测工件厚度值。
2、精确测量法：在规定的测量点周围增加测量数目，厚度变化用等厚线表示。
3、连续测量法：用单点测量法沿指定路线连续测量，间隔不大于5mm。
4、网格测量法：在指定区域划上网格，按点测厚记录。
此方法在高压设备、不锈钢衬里腐蚀监测中广泛使用。
5、影响超声波测厚仪示值的因素：（1）工件表面粗糙度过大，造成探头与接触面耦合效果差，反射回波低，甚至无法接收到回波信号。
对于表面锈蚀，耦合效果极差的在役设备、管道等可通过砂、磨、挫等方法对表面进行处理，降低粗糙度，同时也可以将氧化物及油漆层去掉，露出金属光泽，使探头与被检物通过耦合剂能达到很好的耦合效果。
（2）工件曲率半径太小，尤其是小径管测厚时，因常用探头表面为平面，与曲面接触为点接触或线接触，声强透射率低（耦合不好）。
可选用小管径专用探头（6mm ),能较精确的测量管道等曲面材料。
（3）检测面与底面不平行，声波遇到底面产生散射，探头无法接受到底波信号。
（4）铸件、奥氏体钢因组织不均匀或晶粒粗大，超声波在其中穿过时产生严重的散射衰减，被散射的超声波沿着复杂的路径传播，有可能使回波湮没，造成不显示。

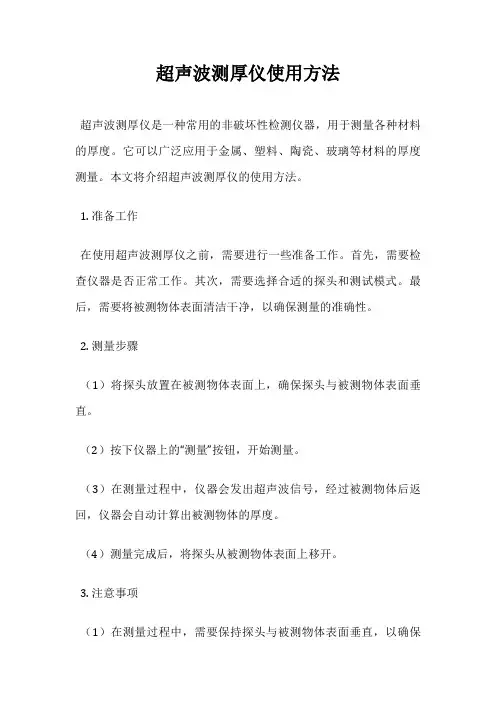

超声波测厚仪使用方法
超声波测厚仪使用方法
超声波测厚仪是一种常用的非破坏性检测仪器，用于测量各种材料的厚度。
它可以广泛应用于金属、塑料、陶瓷、玻璃等材料的厚度测量。
本文将介绍超声波测厚仪的使用方法。
1. 准备工作
在使用超声波测厚仪之前，需要进行一些准备工作。
首先，需要检查仪器是否正常工作。
其次，需要选择合适的探头和测试模式。
最后，需要将被测物体表面清洁干净，以确保测量的准确性。
2. 测量步骤
（1）将探头放置在被测物体表面上，确保探头与被测物体表面垂直。
（2）按下仪器上的“测量”按钮，开始测量。
（3）在测量过程中，仪器会发出超声波信号，经过被测物体后返回，仪器会自动计算出被测物体的厚度。
（4）测量完成后，将探头从被测物体表面上移开。
3. 注意事项
（1）在测量过程中，需要保持探头与被测物体表面垂直，以确保
测量的准确性。
（2）在测量过程中，需要保持被测物体表面干燥清洁，以避免测量误差。
（3）在测量过程中，需要注意探头与被测物体表面的接触情况，以避免探头损坏。
（4）在测量过程中，需要注意仪器的电量，以确保测量的连续性。
超声波测厚仪是一种非常实用的测量工具，可以广泛应用于各种材料的厚度测量。
在使用过程中，需要注意一些注意事项，以确保测量的准确性和仪器的安全性。
超声波测厚仪说明书
3/4
9
גำհ֪ࢩᅏ
႙ࡽ: ۉუ: OU1600 2 X 1.5V
փᆩ้Lj൩ॽۉൽLjݞኹᅂ࣋ᅏ
3+4;
֟ዝ౹ॠ֪ᅏഗᆶ၌ࠅິ
www.oupu17com Tel:0317-3038768
ำ
٪ئ
ၯጚ
2 1
ยዃ
֟ዝ౹
6
8
10
גำհ֪ࢩᅏ
OU1600
2.1 主显示界面
ำ
键进入声速状态，屏幕将
显示当前声速存储单元的内容。每按一次，声速存储单元变化一 次，可循环显示五个声速值。如果希望改变当前显示声速单元的内 容，用 或 键调整到期望值即可，同时此值将存入该单元。
HIGH
5900
F1
HIGH m/s
5920
F1
m/s
MENU
5M ALARM
MENU
5M ALARM
最小测量值捕捉是捕捉一组测量值中最小的数值。当探头与 工件耦合时，显示实际测量值，当探头抬起时，显示刚才测 量中的最小值，并且最小值标志【MIN】闪烁几秒，如果在 【MIN】闪烁期间继续测量，前面的测量值将继续参加最小 值捕捉，【MIN】停止闪烁后再进行测量，重新进行最小测 量值捕捉。
- 10 -
沧州欧谱
F1
mm
280.0
F1
mm
MENU
5M ALARM
MENU
5M ALARM
-9-
沧州欧谱
OU1600数显超声波测厚仪
4.7 菜单操作
仪器的主要设置功能通过菜单进行操作。 按
ยዃ
键移动光标到 MENU 按

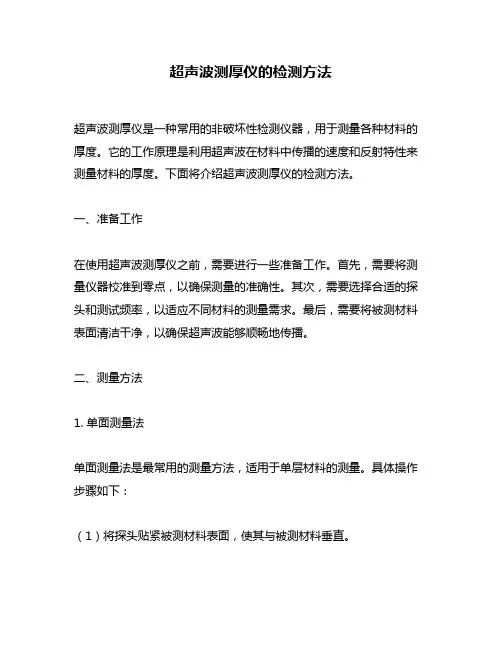

超声波测厚仪的检测方法
超声波测厚仪的检测方法超声波测厚仪是一种常用的非破坏性检测仪器，用于测量各种材料的厚度。
它的工作原理是利用超声波在材料中传播的速度和反射特性来测量材料的厚度。
下面将介绍超声波测厚仪的检测方法。
一、准备工作在使用超声波测厚仪之前，需要进行一些准备工作。
首先，需要将测量仪器校准到零点，以确保测量的准确性。
其次，需要选择合适的探头和测试频率，以适应不同材料的测量需求。
最后，需要将被测材料表面清洁干净，以确保超声波能够顺畅地传播。
二、测量方法1. 单面测量法单面测量法是最常用的测量方法，适用于单层材料的测量。
具体操作步骤如下：（1）将探头贴紧被测材料表面，使其与被测材料垂直。
（2）按下测量键，开始测量。
（3）测量完成后，读取显示屏上的测量结果。
2. 双面测量法双面测量法适用于双层材料的测量，如涂层、涂料等。
具体操作步骤如下：（1）将探头贴紧被测材料表面，使其与被测材料垂直。
（2）按下测量键，开始测量。
（3）将探头翻转过来，再次贴紧被测材料表面，进行第二次测量。
（4）测量完成后，读取显示屏上的测量结果。
3. 多点测量法多点测量法适用于需要测量多个点的情况，如管道、容器等。
具体操作步骤如下：（1）选择需要测量的点位，将探头贴紧被测材料表面，使其与被测材料垂直。
（2）按下测量键，开始测量。
（3）移动探头到下一个测量点位，重复上述操作。
（4）测量完成后，读取显示屏上的测量结果。
三、注意事项在使用超声波测厚仪进行测量时，需要注意以下事项：1. 测量时要保持探头与被测材料表面垂直，以确保测量结果准确。
2. 测量时要保持探头与被测材料表面贴紧，以确保超声波能够顺畅地传播。
3. 测量时要选择合适的探头和测试频率，以适应不同材料的测量需求。
4. 测量时要将被测材料表面清洁干净，以确保超声波能够顺畅地传播。
5. 测量时要注意安全，避免探头碰撞到硬物或者被测材料表面有锐利的物体。
总之，超声波测厚仪是一种非常实用的检测仪器，可以广泛应用于各种材料的厚度测量。
防腐蚀层检测仪
ำ
声速选择键
确认键
数值增加键/菜单移动
数值减小键//菜单移动
三、测量前的准备
3.1 仪器准备 新购仪器请参照装箱单仔细查对仪器及附件，不全时请及时
与厂家联系。 3.2 探头选择
根据被测对象的厚度及形状来选择探头。 选择的依据请参考本手册1.4的表1.2：探头选择。 3.3 被测工件的表面处理 若被测体表面很粗糙或锈蚀严重，请用以下方法处理： ● 在被测体表面使用耦合剂； ● 利用除锈剂、钢丝刷或砂纸处理被测体表面 ● 在同一点附近多次测量
显示方法： 高对比度的段码液晶显示，高亮度EL背光； 测量范围： (0.75～300)mm（钢中），公制与英制可自由转换； 声速范围： (1000~9999) m/s： 分 辨 率： 0.1mm/0.01可选; 示值精度： ±(0.5%H+0.04)mm; H为被测物实际厚度 测量周期： 单点测量时每秒钟4次、扫描模式每秒钟10次； 存储容量： 可存储20组（每组最多100个测量值）厚度测量数据 工作模式： 具有单点测厚和扫描测厚两种测厚工作模式 单 位 制： 公制或者英制（可选） 工作电压： 3V（2节AA尺寸碱性电池） 持续工作时间： 大于100h（不开背光时） 通讯接口： RS232,可与微型打印机或PC连接 外形尺寸： 150mm×74mm×32 mm 整机重量： 245g
HIGH
5900 m/s
MENU F1 5M ALARM
HIGH
5920 m/s
MENU F1 5M ALARM
-7-
OU1600超声波测厚仪
沧州欧谱
4.3 设置探头频率
按 ยዃ 键移动光标到频率设置上，如下图， 按 频率。
改变探头
HIGH
超声波测厚仪的使用指南
超声波测厚仪的使用指南引言超声波测厚仪是一种常用于工业领域的仪器，它可以非常准确地测量物体的厚度。
本文将会详细介绍超声波测厚仪的使用方法和注意事项，以帮助读者更好地了解和使用这一仪器。
一、超声波测厚仪的工作原理超声波测厚仪通过发射一束超声波，然后测量波经过被测物体后的反射时间，从而计算出物体的厚度。
具体来说，当超声波传播到被测物体上时，一部分会被吸收，一部分会被反射回来。
测厚仪接收到反射回来的超声波，并计算出物体的厚度。
二、使用超声波测厚仪的步骤1. 准备工作在使用超声波测厚仪之前，首先确保仪器处于正常工作状态。
检查探头是否干净、无损坏，并确保电源充足。
另外，为了获得准确的测量结果，需要将被测物体表面保持干净和光滑。
2. 设置参数根据被测物体的特点，合理设置超声波测厚仪的参数。
其中包括选择适当的工作频率、设置测量模式（如单次测量或连续测量）、调整幅值增益等。
不同的物体可能需要不同的参数设置，确保选择最佳的测量参数有助于提高测量的准确性。
3. 进行测量将超声波测厚仪的探头轻轻贴紧被测物体表面，并按下开始测量按钮。
仪器会发射超声波并接收反射回来的信号。
在测量过程中，需保持探头的稳定，避免摇晃或移动。
4. 记录结果在测量完成后，测厚仪会显示测量结果。
将测量结果记录下来，通常会有单位为毫米或英寸的数值显示。
如果需要多次测量同一个物体，可多次重复测量并取平均值，以提高结果的准确性。
三、超声波测厚仪的注意事项1. 清洁与保养定期清洁超声波测厚仪的探头，避免灰尘或油脂等物质的污染。
同时，定期检查和维护仪器，以保证其正常工作。
如果发现探头有损坏或异常情况，应立即停止使用并进行修理或更换。
2. 被测物体的特点超声波测厚仪适用于测量各种不同材质和形状的物体，但不同物体的特点会对测量结果造成影响。
需要根据具体情况调整参数和使用方法。
例如，对于有涂层的物体，需注意涂层是否对超声波传播产生影响，需进行校正或选择合适的探头。
超声波测厚仪的相关参数介绍
超声波测厚仪的相关参数介绍超声波测厚仪是一种用于 non-destructive testing（无损检测）的仪器，用于测量不同材料的厚度，包括金属、塑料、玻璃等。
这种设备通过分析超声波在不同材料中行进的速度和反射情况来确定材料的厚度。
在这篇文章中，我们将介绍超声波测厚仪的相关参数。
超声波频率首先，超声波测厚仪的参数之一是超声波频率。
这个参数指的是超声波在被测试材料中传播的频率。
不同型号的超声波测厚仪可以使用不同频率的超声波。
通常，高频率的超声波可以提供更高的分辨率和更精确的测量结果。
这是因为高频超声波可以穿透更薄的材料层，从而使得提供更详细准确的结果。
能量等级超声波测厚仪的能量等级是指在每秒钟内发射超声波的能量。
这个参数通常以瓦特为单位进行度量。
更高的能量等级可以提供更好的测量深度和更准确的结果，但是也可能会对被测试的材料造成损伤。
因此，在使用超声波测厚仪时，要根据被测试材料的类型和厚度来确定合适的能量等级。
分辨率分辨率是指超声波测厚仪可以识别最小的测试深度变化。
具有高分辨率的设备可以提供更精确和详细的检测结果，而低分辨率的设备则可能会错过一些微小变化。
分辨率受超声波频率和传播速度等因素的影响。
通常，在需要高精度测量的场合，需要使用具有高分辨率的超声波测厚仪。
范围和精度超声波测厚仪的范围和精度是指它可以测量的厚度范围以及其测量的精度。
范围通常以毫米或英寸为单位测量。
在选择超声波测厚仪时，应该根据被测试的材料的厚度和精度需求来确定范围和精度的合适范围。
其他参数除了以上介绍的参数外，超声波测厚仪还有一些其他参数。
例如，传感器的大小和形状，以及设备支持的数据记录和处理方式等等。
这些参数可以影响超声波测厚仪的可靠性和使用便捷性。
总结在本文中，我们介绍了超声波测厚仪的几个基本参数，包括超声波频率、能量等级、分辨率、范围和精度，以及其他参数。
选择合适的超声波测厚仪对于有效的非破坏性测试至关重要。
考虑到被测试材料的类型和厚度，以及所需的测量精度和分辨率等因素，可以帮助你选择最合适的超声波测厚仪。
超声波测厚仪标准
超声波测厚仪标准1. 背景超声波测厚仪是一种用于测量材料厚度的非接触式测试仪器。
它通过测量从超声波发射器发出并经过材料传播后返回的超声波信号的时间来确定材料的厚度。
超声波测厚仪广泛应用于工业领域，特别是在制造和维护过程中用于有效监测和控制材料的厚度。
2. 目的本标准的目的是为超声波测厚仪的使用提供一套统一的要求和指导，以确保测量结果的准确性和可靠性。
3. 适用范围本标准适用于所有使用超声波测厚仪进行材料厚度测量的相关活动和应用。
4. 定义4.1 超声波测厚仪: 一种用于测量材料厚度的设备，利用超声波传播时间和声速来计算厚度值。
4.2 厚度范围: 测量设备能够准确测得的材料厚度的最小值和最大值。
5. 要求和指导5.1 设备校准5.1.1 超声波测厚仪应定期进行校准，以确保其测量结果的准确性。
5.1.2 校准应在合适的环境条件下进行，以保证环境的稳定性和测量的一致性。
5.1.3 校准应由经过培训和合格的专业人员进行，按照设备制造商提供的操作手册和指南进行。
5.2 测量准确性5.2.1 测量应在材料表面清洁、无杂质和涂层的情况下进行，以确保测量结果的准确性。
5.2.2 测量前应检查并保证超声波测厚仪的传感器光滑、无损伤和污渍。
5.2.3 测量过程中应确保传感器与材料表面垂直接触，并保持稳定的压力。
5.2.4 测量结果应记录并与其他测量方法、标准或规范进行比较，以评估其准确性。
5.3 应用指导5.3.1 超声波测厚仪的应用应根据具体情况和需求进行，例如通过操作手册查找适当的仪器设置和参数。
5.3.2 应注意材料的声速和声波传播特性，以确保测量结果的准确性和可靠性。
5.3.3 对于不同类型的材料，应采用适当的超声波传播模式和频率进行测量。
5.3.4 对于复杂的结构和曲面，应采用合适的探头形状和尺寸，以确保探头与被测材料的接触。
6. 文件管理超声波测厚仪的标准应以适当的文件形式进行管理，并及时修订或更新，以反映最新的技术和需求。
超声波测厚仪使用方法说明书
超声波测厚仪使用方法说明书一、产品概述超声波测厚仪是一种利用超声波原理测量物体厚度的仪器。
本仪器广泛应用于工业生产中，特别适用于各种金属材料、塑料材料以及非金属材料的厚度测量。
二、仪器特点1. 非接触式测量：采用超声波传感器，无需与被测物体接触，避免了对物体表面的损伤。
2. 高精度测量：具备高精度的超声波传感器，可实现精确到小数点后两位的厚度测量。
3. 轻便便携：仪器体积小巧，重量轻，携带方便，适用于各种场合的使用。
4. 易操作性：仪器具备简单易懂的操作面板和显示屏，用户无需进行复杂设置即可进行测量。
三、使用方法1. 准备工作a. 检查仪器是否正常，仪器表面是否有明显的损伤。
b. 确保仪器电池充电情况良好，可正常使用。
c. 清洁被测物体表面，确保无杂质影响测量结果。
2. 测量操作a. 打开超声波测厚仪电源开关，待仪器完成自检后进入正常工作状态。
b. 将超声波传感器与被测物体表面垂直接触，并轻轻按压，确保传感器与被测物体保持紧密接触。
c. 仪器上的显示屏将显示出被测物体的厚度数值。
读取并记录该数值。
3. 结束操作a. 测量完成后，关闭超声波测厚仪电源开关。
b. 清理超声波传感器表面，确保无杂质附着。
四、注意事项1. 在测量前，请确保超声波测厚仪电池充电完好，以免影响测量。
2. 测量时，请确保超声波传感器与被测物体表面保持紧密接触，以获得准确的测量结果。
3. 清洁被测物体表面可以提高测量的准确性，避免外界杂质对测量结果的干扰。
4. 使用过程中请勿将超声波测厚仪放置在高温、潮湿或腐蚀性环境中，以免影响仪器性能和寿命。
5. 使用完毕后，请关闭超声波测厚仪电源开关，并注意清洁传感器表面。
五、维护保养1. 定期检查仪器外观是否有损坏，如有，及时维修或更换零部件。
2. 保持仪器清洁干燥，避免灰尘、水分等污染仪器。
3. 长时间不使用时，请将超声波测厚仪存放在干燥通风的地方。
4. 如需更换电池，请使用与仪器配套的原装电池进行更换。
超声波测厚仪的使用方法
超声波测厚仪的使用方法超声波测厚仪是一种非破坏性测试仪器，通过超声波探头对被测物体进行探测，测出物体的厚度，适用于金属、塑料、橡胶、玻璃等材料的厚度测量。
下面介绍超声波测厚仪的使用方法。
一、超声波测厚仪的结构和原理超声波测厚仪由主机、探头、显示器等部分组成。
探头发射出的超声波在被测物体内部反射，反射波经过探头接收后，主机通过处理后在显示器上显示出被测物体的厚度。
二、超声波测厚仪的使用步骤1. 准备工作超声波测厚仪使用前需要进行预热，预热时间一般为15分钟左右。
同时，还需要根据被测物体的材质选择合适的探头。
2. 仪器校准超声波测厚仪使用前需要进行校准，将标准样品放在被测物体下面，将探头放在标准样品上方，调整仪器使其显示出标准样品的厚度。
如果显示值与实际值相差较大，则需要进行调整。
3. 测量厚度将探头贴在被测物体上，使其与被测物体保持垂直，轻轻按下探头，观察显示器上的数值即为被测物体的厚度。
4. 记录数据将测量结果记录下来，便于下一步的处理和分析。
5. 清洁保养使用后需要将探头清洁干净，避免灰尘和污垢影响测量精度。
同时，需要将超声波测厚仪放置在干燥通风的地方，避免受潮和损坏。
三、超声波测厚仪的注意事项1. 使用前必须进行预热和校准，保证测量精度。
2. 在测量过程中需要保持探头与被测物体垂直，并轻轻按下，避免对被测物体造成损伤。
3. 在测量过程中需要避免探头与被测物体之间有空气或液体，否则会影响测量精度。
4. 超声波测厚仪不能用于液体测量。
5. 使用后需要及时清洁和保养，避免灰尘和污垢影响测量精度。
超声波测厚仪是一种非常实用的测试仪器，广泛应用于工业生产和科学研究等领域。
但是，在使用过程中需要注意安全和精度，避免对被测物体造成损伤或误差。
超声波测厚仪的测量及使用问题 测厚仪如何操作
超声波测厚仪的测量及使用问题测厚仪如何操作超声波测厚仪是依据超声波脉冲反射原理来进行厚度测量的，当探头发射的超声波脉冲通过被测物体到达材料分界面时，脉冲被反射回探头，通过精准明确测量超声波在材料中传超声波测厚仪是依据超声波脉冲反射原理来进行厚度测量的，当探头发射的超声波脉冲通过被测物体到达材料分界面时，脉冲被反射回探头，通过精准明确测量超声波在材料中传播的时间来确定被测材料的厚度。
凡能使超声波以一恒定速度在其内部传播的各种材料均可接受此原理测量。
按此原理设计的测厚仪可对各种板材和各种加工零件作精准明确测量，也可以对生产设备中各种管道和压力容器进行监测，监测它们在用于过程中受腐蚀后的减薄程度。
可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
1、一般测量方法：（1）在一点处用探头进行两次测厚，在两次测量中探头的分割面要互为90°，取较小值为被测工件厚度值。
（2）30mm 多点测量法：当测量值不稳定时，以一个测定点为中心，在直径约为30mm 的圆内进行多次测量，取最小值为被测工件厚度值。
2、精准明确测量法：在规定的测量点四周加添测量数目，厚度变化用等厚线表示。
3、连续测量法：用单点测量法沿指定路线连续测量，间隔不大于5mm。
4、网格测量法：在指定区域划上网格，按点测厚记录。
此方法在高压设备、不锈钢衬里腐蚀监测中广泛用于。
5、影响超声波测厚仪示值的因素：（1）工件表层粗糙度过大，造成探头与接触面耦合效果差，反射回波低，甚至无法接收到回波信号。
对于表层锈蚀，耦合效果极差的在役设备、管道等可通过砂、磨、挫等方法对表层进行处理，降低粗糙度，同时也可以将氧化物及油漆层去掉，露出金属光泽，使探头与被检物通过耦合剂能达到很好的耦合效果。
（2）工件曲率半径太小，尤其是小径管测厚时，因常用探头表层为平面，与曲面接触为点接触或线接触，声强透射率低（耦合不好）。
可选用小管径专用探头（6mm ）,能较精准明确的测量管道等曲面材料。
PE壁厚测量仪
HIGH
28.08mm
MENU F1 5M ALARM
HIGH
HIGH
28.00mm ำ 6580 m/s
MENU F1 7M ALARM
MENU F1 5M ALARM
4.6 设置测量报警界限
当测量值低于报警下限或高于报警上限时，蜂鸣器鸣响，操作如下: 1) 按 ยዃ 键移动光标到 ALARM; 2) 按 键显示上次设置的高或低报警设置值，用 或 设
量值捕捉。
- 10 -
OU1600PE壁厚测量仪
2. 当打开最小测量值捕捉功能时， 退出设置后显示屏上有【MIN】 指示。
按 ยዃ 键可退到上层菜单，按 ยዃ 键 或进行测量，退出设置状态。
HIGH
MIN
12.88 mm
MENU F1 5M ALARM
5) 两点校准: 关/开
两点校准可以同时校准探头零点和材料声速，从而提高厚
高温探头 HT5
5
14
3～200
用于温度小于 30 300℃的材料
的测量
1.5 工作条件 环境温度：操作温度－20℃～＋50℃； 存储温度：-30℃～＋70℃ 相对湿度≤90％； 周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。
-4-
OU1600PE壁厚测量仪
二、结构与外观
74
5
1.外壳 3.液晶屏 5.接收插座 7.通讯插座 9.铭牌
-6-
OU1600PE壁厚测量仪
四Hale Waihona Puke 仪器使用4.1 仪器开、关机 1) 将探头插头插入仪器探头插座中； 2) 按 键，伴随着开机蜂鸣声，仪器屏幕显示开机画面后自
超声测厚仪
2.
当打开最小测量值捕捉功能时， 退出设置后显示屏上有【MIN】 指示。
HIGH
按 5)
ยዃ
键可退到上层菜单，按
ยዃ
键
12.88
F1
MIN mm
或进行测量，退出设置状态。 两点校准: 关/开
MENU
5M ALARM
两点校准可以同时校准探头零点和材料声速，从而提高厚 度测量精度。选择与被测物的材料、声速及曲率相同的两个标准 试块，其中一个试块的厚度尽可能接近测量范围的下限（试块 A ），另一个试块的厚度等于或略高于使用中实际测量范围的上 限（试块B）。操作步骤为： 1. 2. 进行二点校准之前应先关闭最小值捕捉功能。 必须删除以前的校准数据 操作如下：按 3. 5. 6. 7. 8. 9.
3.2 探头选择
根据被测对象的厚度及形状来选择探头。 选择的依据请参考本手册1.4的表1.2：探头选择。
3.3 被测工件的表面处理
若被测体表面很粗糙或锈蚀严重，请用以下方法处理：
● ● ●
在被测体表面使用耦合剂； 利用除锈剂、钢丝刷或砂纸处理被测体表面 在同一点附近多次测量
-6-
OU1600超声测厚仪
OU1600超声测厚仪
一、概述
OU1600型超声波测厚仪是智能型超声波测厚仪，采用最新的 高性能、低功耗微处理器技术，基于超声波测量原理，可以测量 金属及其它多种材料的厚度，并可以对材料的声速进行测量。可 以对生产设备中各种管道和压力容器进行监测，监测它们在使用 过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件 作精确测量。本仪器可广泛应用于石油、化工、冶金、造船、航 空、航天等各个领域。
3+4;
֟ዝ౹ॠ֪ᅏഗᆶ၌ࠅິ
超声波测厚仪的使用方法
超声波测厚仪的使用方法一、超声波测厚仪的基本原理和结构超声波测厚仪是利用固体中超声波的传播速度与材料厚度之间的关系，测量被检物体的厚度并进行显示和处理的仪器。
其基本原理是利用可振动的压电传感器产生和接收超声波，并将接收到的超声波信号转换成电信号供电子元件进行比对、计算和显示，从而实现对被检材料的厚度测量。
超声波测厚仪通常由微处理器、模拟-数字转换器、闪存、LCD显示屏、键盘、压电传感器等组成。
传感器是此仪表中的核心部件，一般采用谐振工作方式来实现。
二、超声波测厚仪的使用方法1.准备工作：（1）将测量仪器校准至标准模式。
（2）对待测物体与传感器之间的表面涂上适当的润滑剂（如水或润滑油），以减少传感器和表面间的空气间隙。
2. 建立测量模式：（1）选择厚度测量模式，程序会自动建立一个测量文件。
（2）选择仪器的工作频率，这取决于被测物体的材质和厚度。
3.测量过程：（1）将传感器按照垂直被测物体表面的方向运动。
（2）将传感器移到想要测量的部位。
（3）开始测量厚度，在测量窗口内显示出厚度值和当地的温度值。
（4）按下“记录”键，记录并存储数据。
4. 结束测量：（1）完成测量后，将记录的数据导出至计算机或其他存储设备中保存。
（2）关闭仪器，并切断电源。
三、超声波测厚仪的适用范围超声波测厚仪是一种非接触式的测量设备，广泛应用于石油、化工、航空、机械制造、船舶、电力、建筑、铁路、水利、汽车及仪器等领域中，对金属板、塑料、橡胶、陶瓷、玻璃和非晶态材料等各种类型的材料进行测量和检测。
具体而言，超声波测厚仪常用于以下领域：1. 压力容器和管道的检测：测量压力容器的壁厚、管道壁厚和直径等；2. 轴承表面和涂层的检测：测量金属表面残余层、轴承表面硬度、涂层厚度等；3. 著名建筑的保护：如对大型石雕或不易拆卸的文物进行加固时，需要测量装配件的安装部位；4. 材料科学领域：如探测材料的残余应力、结构断面的厚度等。
总之，超声波测厚仪以其高精度、不接触、无损测量等特点，已经成为现代工业生产必不可少的测量仪器之一，大大提高了生产效率和品质。
超声波测厚仪使用方法
超声波测厚仪使用方法
超声波测厚仪是一种用于测量物体厚度的仪器，其使用方法如下：
1. 准备工作：打开测厚仪的电源开关，并根据需要调节仪器的工作模式和参数。
2. 对准测量位置：将测厚仪的传感器对准需要测量的物体表面，确保传感器与物体保持垂直，并且传感器覆盖范围内没有任何障碍物。
3. 调整参数：根据需要调整测厚仪的工作参数，比如声速、模式、增益等。
这些参数的调整会影响测量结果的准确性和灵敏度。
4. 进行测量：按下测量按钮或触摸屏上的测量指令，测厚仪会发射超声波信号，并通过接收器接收回波信号。
根据回波信号的特征，测厚仪能够计算出物体的厚度。
5. 记录和分析结果：将测量结果记录下来，并根据需要进行进一步的分析和处理。
某些测厚仪具备数据存储和传输功能，可以将测量结果保存到计算机或其他设备中。
6. 清理和维护：使用完毕后，及时清理测厚仪的传感器和外壳，以保持其工作性能和寿命。
定期进行校准和维护，以确保测厚仪的准确性和可靠性。
需要注意的是，超声波测厚仪在使用过程中应遵循相关操作规范和安全措施，以确保使用安全和测量结果的准确性。
不同型号和品牌的测厚仪可能具有不同的使用方法和特点，因此在具体操作时，应参考测厚仪的说明书或咨询相关专业人士的指导。
超声波测厚仪说明书
超声波测厚仪说明书一、产品概述超声波测厚仪是一种用于测量材料厚度的仪器设备。
它采用了超声波的原理，通过发送超声波信号并接收反射回来的信号来测量材料的厚度。
超声波测厚仪广泛应用于金属、塑料、涂层和液体等各种材料的厚度测量。
二、产品特点1. 高精度：超声波测厚仪具有高精度的测量功能，可以满足用户对精确厚度测量的需求。
2. 宽测量范围：该仪器具有较宽的测量范围，可以适应不同材料的厚度测量。
3. 全自动测量：超声波测厚仪具有全自动测量功能，使用起来非常方便快捷。
4. 可编程功能：用户可以根据需要对超声波测厚仪进行编程，以实现定制化的测量功能。
5. 数据存储功能：该仪器具有数据存储功能，可以保存测量结果以便后续分析和查询。
三、使用方法1. 打开超声波测厚仪电源，并确保电量充足。
2. 将测厚仪探头与待测物料的表面充分接触，确保无气体、液体和杂质的介入。
3. 设置测量参数，如声速、材料类型等。
根据需要，还可以设置报警功能和数据存储格式等设置选项。
4. 点击开始测量按钮，测量仪器将发送超声波信号，接收并计算反射信号来测量材料的厚度。
5. 读取测量结果并记录。
可以选择将结果保存到测量仪器内部的存储器中，或通过数据传输功能将结果导出到电脑等设备中。
6. 清洁探头和仪器表面，并将超声波测厚仪放置在干燥、清洁的环境中。
四、注意事项1. 使用前请仔细阅读说明书，了解并掌握超声波测厚仪的使用方法。
2. 在操作过程中请注意安全，避免发生意外情况。
3. 严禁在带电情况下使用或维修超声波测厚仪。
4. 请勿将超声波测厚仪浸入液体中进行使用，以免造成损坏。
5. 超声波测厚仪应存放在干燥、清洁的环境中，避免与尖锐物品接触和摔落。
6. 定期进行仪器校准，确保测量结果的准确性。
7. 长时间不使用超声波测厚仪时，请及时关闭电源并将其充电，以保证下次使用时能够正常工作。
五、维护保养1. 保持超声波测厚仪清洁干燥，避免灰尘和杂质进入仪器内部。
2. 定期检查仪器电源线和接线是否完好，如有损坏请及时更换。
超声波测厚仪的使用方法 测厚仪操作规程
超声波测厚仪的使用方法测厚仪操作规程超声波测厚仪，是一款依据超声波脉冲反射原理设计的仪器设备，可用于生产设备中各种管道和压力容器的厚度测量，以此检测设备多次使用后的受腐蚀及减薄程度。
另外，仪器还可实现金属及其他材料声速的测量，目前已被广泛应用于冶金、航空航天、石油化工等多个领域的产品检验，是设备安全运行及现代化管理中的紧要监管者。
因此，为保证检测结果的精准性，并预判相关仪器设备的使用寿命，我们还应牢记超声波测厚仪的正确使用手法。
首先，超声波测厚方法可分为以下四种：1、一般测量方法：（1）在一点处用探头进行两次测厚，在两次测量中探头的分割面要互为90，取较小值为被测工件厚度值。
（2）30mm多点测量法：当测量值不稳定时，以一个测定点为中心，在直径约30mm的圆内进行多次测量，取zui小值为被测工件厚度值。
2、测量法：在规定的测量点四周加添测量数目，厚度变化用等厚线表示。
3、连续测量法：用单点测量法沿指定路线连续测量，间隔不大于5mm。
4、网格测量法：在指定区域划上网格，按点测厚记录。
此方法在尿素高压设备、不锈钢衬里腐蚀监测中广泛使用。
另外，在超声波测厚仪的使用过程，工件表面粗糙度过大、工件曲率半径过小、检测面与底面不平行、探头接触面有磨损、被测物体内有沉积、被测材料存在内部缺陷、声速选择错误等问题，均可引发超声波测厚仪示值失真的现象。
油漆涂层测厚仪的相关介绍不同品种的油漆，其作用效果是不一样的，对其涂层厚度的要求也不一样。
对于钢结构的油漆涂层而言，完整的防腐油漆涂层结构一般由多层防腐底漆和面漆构成，钢材的涂层厚度应适当，过厚虽然可以加添防护本领；但涂层附着力和机械性能下降，且费用加添；过薄易产生肉眼看不见的针孔和其他缺陷，起不到隔离环境和预期防护的效果。
正常情况下，钢结构的涂层一般要求底漆二度、两遍二度。
钢结构构件表面的涂层干膜总厚度一般为100μm—150μm。
室内工程不得低于125μm，室外不得低于150μm，允许偏差为25μm；在海边或海上或是在有猛烈腐蚀性的大气中，干漆膜总厚度可加厚为200—220μm。
超声波测厚仪原理
超声波测厚仪原理
超声波测厚仪是一种常用的仪器，用于测量物体的厚度。
其原理是利用超声波在不同介质界面上的反射和传播速度的差异来测量物体的厚度。
超声波发射器会发出超声波信号，这些信号会通过介质传播，当信号遇到介质中的界面时，一部分信号会被界面反射回来，而另一部分信号会继续传播。
接收器会接收到反射回来的超声波信号，并测量其时间延迟。
根据超声波在不同介质中的传播速度不同的特点，可以根据信号的时间延迟来计算出相应的距离。
从而，通过测量传播时间和已知的超声波在介质中传播速度，可以得到物体的厚度。
具体计算公式为：厚度 = 传播时间 ×传播速度。
超声波测厚仪在工业领域有广泛应用，可以测量各种类型的材料的厚度，例如金属、塑料、涂层等。
同时，超声波测厚仪还具有非接触、快速、准确等优点，能够提高工作效率和质量。
需要注意的是，在使用超声波测厚仪时，应根据物体的材质和形状选择合适的超声波频率和传感器。
同时，应检查仪器的校准和灵敏度，以确保测量结果的准确性。
船厂专用超声测厚仪
船厂专用超声测厚仪产品名称：OU1600测厚仪∙简介：沧州欧谱OU1600超声波测厚仪是沧州欧谱是新研发的智能型金属测厚仪，采用最新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。
∙一、OU1600超声波测厚仪概述OU1600超声波测厚仪是沧州欧谱最新研发的智能型超声波测厚仪，采用最新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。
可以对生产设备中各种管道和压力容器进行厚度测量，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作精确测量。
本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
OU1600型在OU1500型超声波测厚仪基础上增加以下功能1.OU1600型分辨力提升到0.01mm2.自由更换5种针对不同环境与厚度设计的探头3.可以储存5个声速值，方便调用需要的声速4.增加LED背光设计更适合光线暗的环境使用5.增加储存500组数据功能，方便用户查看6.增加测量上下限设制、公英制转换7.测量速率：标准速率每秒钟4次,快速率：每秒20次8.自动探头识别：自动识别主机说明书上探头类型列表中的探头9.调整内部参数，并修正V声程错误10.零位补偿模式：补偿探头温度和零位偏移11.显示保持/空白模式：显示测量读数后，屏幕上保持读数或显示空白12.与电脑连接功能，可以方便的连接电脑直接测量数据13.OU1800型在OU1600型基础上增加穿透涂层功能二、技术参数1.显示方法：高对比度的段码液晶显示，高亮度EL背光；2.测量范围：0.75～300mm(钢中)，公制与英制可选择；3.声速范围：1000～9999 m/s：4.分辨率：0.01mm5.示值精度：±(0.5%H+0.04)mm H为被测物实际厚度6.测量周期：单点测量时4次/秒、扫描模式10次/秒；7.存储容量：可存储20组(每组最多99个测量值)厚度测量数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品名称：OU1600超声波测厚仪
∙简介：沧州欧谱OU1600超声波测厚仪是沧州欧谱是新研
发的智能型金属测厚仪，采用最新的高性能、低功耗微处
理器技术，基于超声波测量原理，可以测量金属及其它多
种材料的厚度，并可以对材料的声速进行测量。
∙
一、OU1600超声波测厚仪概述
OU1600超声波测厚仪是沧州欧谱最新研发的智能型超声波测厚仪，采用最新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。
可以对生产设备中各种管道和压力容器进行厚度测量，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作精确测量。
本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
OU1600型在OU1500型超声波测厚仪基础上增加以下功能
1.OU1600型分辨力提升到0.01mm
2.自由更换5种针对不同环境与厚度设计的探头
3.可以储存5个声速值，方便调用需要的声速
4.增加LED背光设计更适合光线暗的环境使用
5.增加储存500组数据功能，方便用户查看
6.增加测量上下限设制、公英制转换
7.测量速率：标准速率每秒钟4次,快速率：每秒20次
8.自动探头识别：自动识别主机说明书上探头类型列表中的探头
9.调整内部参数，并修正V声程错误
10.零位补偿模式：补偿探头温度和零位偏移
11.显示保持/空白模式：显示测量读数后，屏幕上保持读数或显示空白
12.与电脑连接功能，可以方便的连接电脑直接测量数据
13.OU1800型在OU1600型基础上增加穿透涂层功能
二、技术参数
1.显示方法：高对比度的段码液晶显示，高亮度EL背光；
2.测量范围：0.75～300mm(钢中)，公制与英制可选择；
3.声速范围：1000～9999 m/s：
4.分辨率：0.01mm
5.示值精度：±(0.5%H+0.04)mm H为被测物实际厚度
6.测量周期：单点测量时4次/秒、扫描模式10次/秒；
7.存储容量：可存储20组(每组最多99个测量值)厚度测量数
据。
8.工作电压：3V(2节AA尺寸碱性电池串联)
9.持续工作时间：约100小时(不开背光时)
10.外形尺寸：150×74×32 mm
11.整机重量：245g
三、主要功能 -OU1600超声波测厚仪
1.适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度；
2.可配备多种不同频率、不同晶片尺寸的双晶探头使用；
3.具有探头零点校准、两点校准功能, 可对系统误差进行自动修正；
4.已知厚度可以反测声速，以提高测量精度；
5.具有耦合状态提示功能；
6.测量速率：标准速率每秒钟4次,快速率：每秒20次 ;
7.自动探头识别：自动识别主机说明书上探头类型列表中的探头;
8.调整内部参数，并修正V声程错误 ;
9.零位补偿模式：补偿探头温度和零位偏移 ;
10.显示保持/空白模式：显示测量读数后，屏幕上保持读数或显示空白 ;
11.有EL背光显示，方便在光线昏暗环境中使用；
12.有剩余电量指示功能，可实时显示电池剩余电量；
13.具有自动休眠、自动关机等节电功能；
14.小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰；
四、工作原理-OU1600超声波测厚仪
OU1600超声波测厚仪对厚度的测量，是由探头产生超声波脉冲透过耦合剂到达被测体，一部分超声信号被物体底面反射，探头接收由被测体底面反射的回波，精确地计算超声波的往返时间，并按下式计算厚度值，再将计算结果显示出来。
五、OU1600超声波测厚仪工作条件
环境温度：操作温度－20～+50℃
存储温度：-30℃～+70℃
相对湿度≤90％
周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。
八、服务承诺：本公司所有产品承诺两年内全免费维修，终身保修，易损易耗件价格合理！。
