超声波测厚仪的使用方法

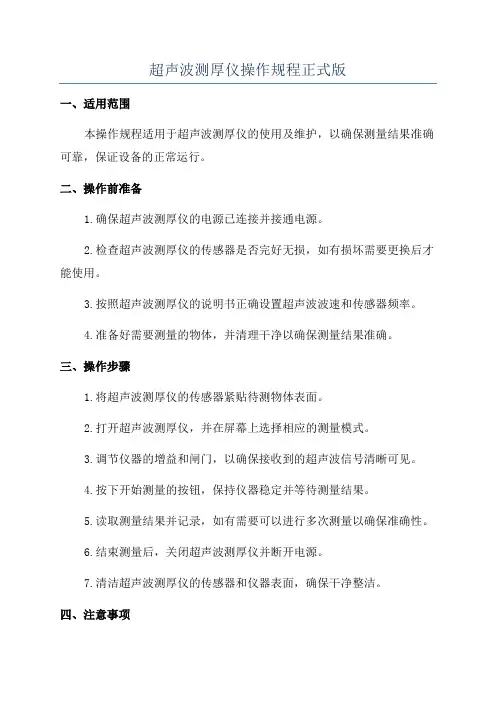

超声波测厚仪操作规程正式版
超声波测厚仪操作规程正式版一、适用范围本操作规程适用于超声波测厚仪的使用及维护，以确保测量结果准确可靠，保证设备的正常运行。
二、操作前准备1.确保超声波测厚仪的电源已连接并接通电源。
2.检查超声波测厚仪的传感器是否完好无损，如有损坏需要更换后才能使用。
3.按照超声波测厚仪的说明书正确设置超声波波速和传感器频率。
4.准备好需要测量的物体，并清理干净以确保测量结果准确。
三、操作步骤1.将超声波测厚仪的传感器紧贴待测物体表面。
2.打开超声波测厚仪，并在屏幕上选择相应的测量模式。
3.调节仪器的增益和闸门，以确保接收到的超声波信号清晰可见。
4.按下开始测量的按钮，保持仪器稳定并等待测量结果。
5.读取测量结果并记录，如有需要可以进行多次测量以确保准确性。
6.结束测量后，关闭超声波测厚仪并断开电源。
7.清洁超声波测厚仪的传感器和仪器表面，确保干净整洁。
四、注意事项1.在操作过程中，应避免超声波测厚仪发生碰撞和震动，以免影响测量结果。
2.使用过程中，应注意保持传感器与待测物体表面的紧密贴合，避免空气隙导致测量不准确。
3.在测量前应预热超声波测厚仪一段时间，以确保稳定的工作状态。
4.定期检查超声波测厚仪的传感器和仪器是否有损坏或老化，如有需要及时更换。
5.避免在高温、高湿度或腐蚀性环境中使用超声波测厚仪，以免影响仪器的工作性能和寿命。
6.如有需要，可以进行校准和调试操作，以确保测量结果的准确性和可靠性。
五、维护保养1.使用完毕后，清理传感器和仪器表面的污垢，确保干净整洁。
2.定期对超声波测厚仪进行检查和维护，如有需要及时修理或更换。
3.保持超声波测厚仪存放的环境干燥、通风，并避免阳光直射。
总结：超声波测厚仪操作规程的目的是保证测量结果的准确性和可靠性，确保设备的正常运行。
本规程通过详细的操作步骤和注意事项，为用户提供了清晰的操作指导和维护保养要求。
用户在使用超声波测厚仪时应严格按照规程操作，并定期进行维护保养，以延长设备的使用寿命并保障测量结果的准确性。
超声波测厚仪的使用指南
超声波测厚仪的使用指南引言超声波测厚仪是一种常用于工业领域的仪器，它可以非常准确地测量物体的厚度。
本文将会详细介绍超声波测厚仪的使用方法和注意事项，以帮助读者更好地了解和使用这一仪器。
一、超声波测厚仪的工作原理超声波测厚仪通过发射一束超声波，然后测量波经过被测物体后的反射时间，从而计算出物体的厚度。
具体来说，当超声波传播到被测物体上时，一部分会被吸收，一部分会被反射回来。
测厚仪接收到反射回来的超声波，并计算出物体的厚度。
二、使用超声波测厚仪的步骤1. 准备工作在使用超声波测厚仪之前，首先确保仪器处于正常工作状态。
检查探头是否干净、无损坏，并确保电源充足。
另外，为了获得准确的测量结果，需要将被测物体表面保持干净和光滑。
2. 设置参数根据被测物体的特点，合理设置超声波测厚仪的参数。
其中包括选择适当的工作频率、设置测量模式（如单次测量或连续测量）、调整幅值增益等。
不同的物体可能需要不同的参数设置，确保选择最佳的测量参数有助于提高测量的准确性。
3. 进行测量将超声波测厚仪的探头轻轻贴紧被测物体表面，并按下开始测量按钮。
仪器会发射超声波并接收反射回来的信号。
在测量过程中，需保持探头的稳定，避免摇晃或移动。
4. 记录结果在测量完成后，测厚仪会显示测量结果。
将测量结果记录下来，通常会有单位为毫米或英寸的数值显示。
如果需要多次测量同一个物体，可多次重复测量并取平均值，以提高结果的准确性。
三、超声波测厚仪的注意事项1. 清洁与保养定期清洁超声波测厚仪的探头，避免灰尘或油脂等物质的污染。
同时，定期检查和维护仪器，以保证其正常工作。
如果发现探头有损坏或异常情况，应立即停止使用并进行修理或更换。
2. 被测物体的特点超声波测厚仪适用于测量各种不同材质和形状的物体，但不同物体的特点会对测量结果造成影响。
需要根据具体情况调整参数和使用方法。
例如，对于有涂层的物体，需注意涂层是否对超声波传播产生影响，需进行校正或选择合适的探头。
超声波测厚仪操作规程
超声波测厚仪操作规程
一、开机，仪器先进行自检显示，1秒后，显示软件版本号，然后显示“0.000”，表明仪器就绪，可以正常使用。
如果屏幕闪烁或不显示，说明电池不足，应更换电池。
二、根据要测量材料的材质和材料的厚度，用上箭头键选择测量模式：E-E模式用于测量薄的材料(带有涂层的也选用此模式，而不用去除涂层)，1-E模式用于测量比较厚的材料，PLAS模式用于测量塑料，AUTO是自动模式。
三、按CAL键进入校验模式，如果显示IN(MM),再按CAL键，使得IN/µs(M/s)闪动。
四、使用上下箭头键调节声速，直到数值变为要测量材料的声速。
五、再按CAL键，退出校验模式，仪器可以开始测量。
六、测量材料时，滴一滴耦合剂在被测试材料上，然后用探头紧密贴在测试材料的表面，仪器应显示6-7个竖条和一个数值，该值即为材料的厚度值。
少于5个竖条或读数不稳定，则测量值是错误的。
七、质量控制有时要求知道目标值与实际厚度的差别，可以利用差值模式进行测量，步骤如下：
1、开机，仪器自检。
2、按DIFF键，屏幕显示DIFFOFF或DIFF,然后是厚度值及单位。
3、重复步骤7.2,开/关差值模式。
4、假定显示DIFF开，MM闪动，使用上下箭头输入目标厚度。
5、按SEND键确定后，即可以使用差值功能进行测量，具体操作如步骤6。
6、要解除差值模式，再按SEND键。
八、每次测量完毕后，关机。
用干净的细布将探头上粘的耦合剂擦拭干净。

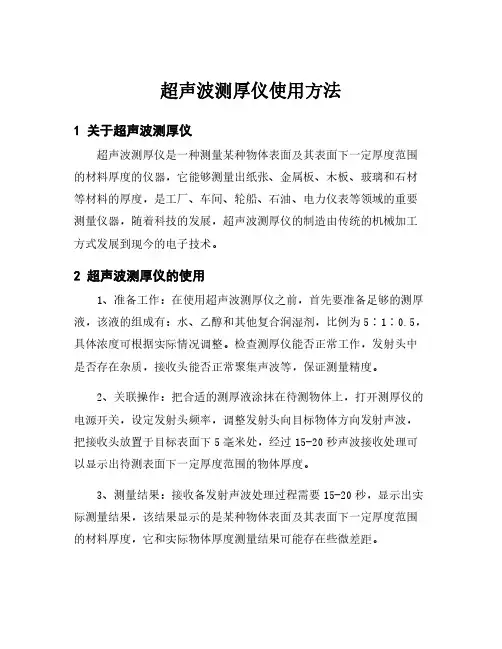

超声波测厚仪使用方法
超声波测厚仪使用方法1关于超声波测厚仪超声波测厚仪是一种测量某种物体表面及其表面下一定厚度范围的材料厚度的仪器，它能够测量出纸张、金属板、木板、玻璃和石材等材料的厚度，是工厂、车间、轮船、石油、电力仪表等领域的重要测量仪器，随着科技的发展，超声波测厚仪的制造由传统的机械加工方式发展到现今的电子技术。
2超声波测厚仪的使用1、准备工作：在使用超声波测厚仪之前，首先要准备足够的测厚液，该液的组成有：水、乙醇和其他复合润湿剂，比例为5∶1∶0.5，具体浓度可根据实际情况调整。
检查测厚仪能否正常工作，发射头中是否存在杂质，接收头能否正常聚集声波等，保证测量精度。
2、关联操作：把合适的测厚液涂抹在待测物体上，打开测厚仪的电源开关，设定发射头频率，调整发射头向目标物体方向发射声波，把接收头放置于目标表面下5毫米处，经过15-20秒声波接收处理可以显示出待测表面下一定厚度范围的物体厚度。
3、测量结果：接收备发射声波处理过程需要15-20秒，显示出实际测量结果，该结果显示的是某种物体表面及其表面下一定厚度范围的材料厚度，它和实际物体厚度测量结果可能存在些微差距。
4、测量结果的识别：在超声波测厚仪的显示屏上，可以清楚的看到测量结果，一般显示的数字越大，代表待测物体表面及其表面下一定厚度范围的材料厚度越厚。
3使用注意事项1、在使用过程中要注意测厚仪的操作人员也要拥有必要的专业知识；2、尽量避免同一种物体测量多次，这可能导致误差变大；3、测量后，及时清洁接收头中的杂质，才能保证下次测量的精度；4、测量过程中尽量保持一定的距离，太近会影响测量结果；5、尽量避免发射头与目标材料谷底有接触，以免影响测量结果。
超声波测厚仪是一种很实用的仪器，它能够精准的测量出各种物料的表面及其表面下一定厚度范围的材料厚度，可以使测量更加精准、可靠，但是在使用过程中，还要注意一些安全操作事项，才能保证测量工作的安全顺利。
超声波测厚仪使用方法说明书
超声波测厚仪使用方法说明书一、产品概述超声波测厚仪是一种利用超声波原理测量物体厚度的仪器。
本仪器广泛应用于工业生产中，特别适用于各种金属材料、塑料材料以及非金属材料的厚度测量。
二、仪器特点1. 非接触式测量：采用超声波传感器，无需与被测物体接触，避免了对物体表面的损伤。
2. 高精度测量：具备高精度的超声波传感器，可实现精确到小数点后两位的厚度测量。
3. 轻便便携：仪器体积小巧，重量轻，携带方便，适用于各种场合的使用。
4. 易操作性：仪器具备简单易懂的操作面板和显示屏，用户无需进行复杂设置即可进行测量。
三、使用方法1. 准备工作a. 检查仪器是否正常，仪器表面是否有明显的损伤。
b. 确保仪器电池充电情况良好，可正常使用。
c. 清洁被测物体表面，确保无杂质影响测量结果。
2. 测量操作a. 打开超声波测厚仪电源开关，待仪器完成自检后进入正常工作状态。
b. 将超声波传感器与被测物体表面垂直接触，并轻轻按压，确保传感器与被测物体保持紧密接触。
c. 仪器上的显示屏将显示出被测物体的厚度数值。
读取并记录该数值。
3. 结束操作a. 测量完成后，关闭超声波测厚仪电源开关。
b. 清理超声波传感器表面，确保无杂质附着。
四、注意事项1. 在测量前，请确保超声波测厚仪电池充电完好，以免影响测量。
2. 测量时，请确保超声波传感器与被测物体表面保持紧密接触，以获得准确的测量结果。
3. 清洁被测物体表面可以提高测量的准确性，避免外界杂质对测量结果的干扰。
4. 使用过程中请勿将超声波测厚仪放置在高温、潮湿或腐蚀性环境中，以免影响仪器性能和寿命。
5. 使用完毕后，请关闭超声波测厚仪电源开关，并注意清洁传感器表面。
五、维护保养1. 定期检查仪器外观是否有损坏，如有，及时维修或更换零部件。
2. 保持仪器清洁干燥，避免灰尘、水分等污染仪器。
3. 长时间不使用时，请将超声波测厚仪存放在干燥通风的地方。
4. 如需更换电池，请使用与仪器配套的原装电池进行更换。
超声波测厚仪操作规程
超声波测厚仪操作规程
《超声波测厚仪操作规程》
一、测量前准备
1. 确保超声波测厚仪处于正常工作状态，检查仪器是否损坏或有异常情况。
2. 准备好测量所需的标准样品和校准块。
3. 调整仪器参数，包括声速、声程、校准等，根据不同的测量要求进行调整。
二、测量操作
1. 将超声波测厚仪放置在需要测量的表面上，并确保仪器与表面平行。
2. 确定测量点，将传感器放置在需要测量的区域，并保持传感器与表面紧密贴合。
3. 启动测量仪器，观察测量结果并记录数据。
4. 如有需要，进行多次测量并取平均值。
三、测量后处理
1. 对测量结果进行分析和比对，确保测量数据的准确性。
2. 如有需要，根据标准样品和校准块进行校正和修正，以确保测量结果达到准确性要求。
3. 对测量数据进行存档和整理，方便后续分析和比对。
四、日常维护
1. 定期清洁超声波测厚仪和传感器，防止污物积聚影响测量准确性。
2. 定期对仪器进行校准和调整，确保测量的准确性和稳定性。
3. 对仪器进行定期维护和保养，延长仪器的使用寿命。
五、安全注意事项
1. 在操作过程中严格遵守仪器操作规程，确保人身和设备安全。
2. 使用过程中注意保护仪器和传感器，防止碰撞和损坏。
3. 如果发现仪器有异常情况或故障，要及时停止使用并进行维修保养。
通过严格遵守以上操作规程，能够保证超声波测厚仪的正常使用，并获得准确可靠的测量结果。
超声波测厚仪操作流程
超声波测厚仪操作流程超声波测厚仪是一种常见的工业检测仪器，用于测量物体的厚度。
本文将介绍超声波测厚仪的操作流程，包括准备工作、设备操作和数据处理。
一、准备工作1. 确定测量对象：确定要测量的物体，并清理表面，确保无尘和油污等杂质干扰。
2. 准备超声波测厚仪：插入新电池或充电，确保电量充足。
检查探头和连接线是否完好，并进行必要的清洁。
3. 设置工作环境：选择安静、无干扰的环境进行测量，确保可靠性和准确性。
二、设备操作1. 打开超声波测厚仪：按下电源开关，等待设备启动。
2. 设置测量模式：根据需要选择合适的测量模式，如单次测量或连续测量。
3. 调整探头：将探头与测量表面垂直接触，并轻轻按压，确保良好的接触和信号传输。
4. 启动测量：按下开始/测量按钮，开始测量过程。
根据设备的要求，可能需要等待一段时间以获取准确的测量结果。
三、数据处理1. 获取测量结果：当测量完成后，屏幕将显示测量结果。
记录测量值，并检查是否符合要求。
2. 分析测量结果：根据实际需求，比较测量结果与标准值或设定范围，评估物体的厚度是否符合要求。
3. 记录和报告：将测量结果记录在适当的记录表或报告中，并保存为备份。
如有必要，可将报告提交给上级或相关部门。
四、注意事项1. 安全操作：使用超声波测厚仪时，遵守相关的安全操作规程，确保自身和他人的安全。
2. 仪器保养：定期检查和清洁超声波测厚仪的探头和连接线，确保其正常运行并延长使用寿命。
3. 校准与验证：根据需要，定期进行超声波测厚仪的校准和验证，确保测量结果的准确性和可靠性。
五、附录超声波测厚仪的操作流程如上所述，但具体操作步骤可能因不同设备品牌或型号而有所差异。
因此，在使用前，请详细阅读设备的操作手册，并按照制造商提供的指导执行相关操作。
总结：超声波测厚仪操作的准备工作包括确定测量对象、准备设备和设置工作环境。
设备操作阶段包括打开设备、设置测量模式、调整探头和启动测量。
数据处理阶段包括获取测量结果、分析结果和记录报告。
超声波测厚仪的使用方法
超声波测厚仪的使用方法超声波测厚仪是一种非破坏性测试仪器，通过超声波探头对被测物体进行探测，测出物体的厚度，适用于金属、塑料、橡胶、玻璃等材料的厚度测量。
下面介绍超声波测厚仪的使用方法。
一、超声波测厚仪的结构和原理超声波测厚仪由主机、探头、显示器等部分组成。
探头发射出的超声波在被测物体内部反射，反射波经过探头接收后，主机通过处理后在显示器上显示出被测物体的厚度。
二、超声波测厚仪的使用步骤1. 准备工作超声波测厚仪使用前需要进行预热，预热时间一般为15分钟左右。
同时，还需要根据被测物体的材质选择合适的探头。
2. 仪器校准超声波测厚仪使用前需要进行校准，将标准样品放在被测物体下面，将探头放在标准样品上方，调整仪器使其显示出标准样品的厚度。
如果显示值与实际值相差较大，则需要进行调整。
3. 测量厚度将探头贴在被测物体上，使其与被测物体保持垂直，轻轻按下探头，观察显示器上的数值即为被测物体的厚度。
4. 记录数据将测量结果记录下来，便于下一步的处理和分析。
5. 清洁保养使用后需要将探头清洁干净，避免灰尘和污垢影响测量精度。
同时，需要将超声波测厚仪放置在干燥通风的地方，避免受潮和损坏。
三、超声波测厚仪的注意事项1. 使用前必须进行预热和校准，保证测量精度。
2. 在测量过程中需要保持探头与被测物体垂直，并轻轻按下，避免对被测物体造成损伤。
3. 在测量过程中需要避免探头与被测物体之间有空气或液体，否则会影响测量精度。
4. 超声波测厚仪不能用于液体测量。
5. 使用后需要及时清洁和保养，避免灰尘和污垢影响测量精度。
超声波测厚仪是一种非常实用的测试仪器，广泛应用于工业生产和科学研究等领域。
但是，在使用过程中需要注意安全和精度，避免对被测物体造成损伤或误差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二．．苎垫Ｑ旦苎Ｑ！竖！！Ｑ望ｌ雪ｌ瞄团
超声波测厚仪的使用方法文／托马斯・克劳斯
≮乃。
时口，、－Ｉ●＿ｒ声波测厚仪是根据超声波脉冲反射原理来进行厚度测量的，当探头发射的超声波脉冲通过被测物体到达材料分界面时，脉冲被反射回探头，通过精确测量超声
波在材料中传播的时间来确定被测材料的厚度。
凡能使超声波以一恒定速度在其内部传播的各种
材料均可采用此原理测量。
按此原理设计的测厚
仪可对各种板材和各种加工零件做精确测量，也
可以对生产设备中各种管道和压力容器进行监测．
监测它们在使用过程中受腐蚀后的减薄程度。
可
广泛用于石油。
化工，冶金．造船，航空，航天等
各个领域。
目前．在压力机车间里．超声波测厚仪
还可以测量厚度应变。
使用超声波测厚仪进行精确的厚度应变测量，
需要在测量过程中掌握更高等级的细节。
在超声
波测厚仪中，换能器可测量发送并穿过金属板材
的超声波与接收到被板材后表面反弹回来的回波
之间的时间｛图１）。
而对于缺陷的探测．则是通
过收到从金属板材内部突变点反弹回来的回波来
发现的。
在利用超声波测厚仪测量过程中，需要
注意以下几方面事项。
反射波．那么，对于很薄的金属板材．可能由于超声波来回行走的时间太短而使超声波测厚仪里的电子装置来不及从发射状态切换到接收状态。
为了能够实现切换，人们可以在换能器和金属板材之间插入一条延迟线（经常用塑料制成）．以便给发送波和反射波提供一些额外的延迟时间。
换能器、延迟线、超声波频率以及超声波测厚仪的其他参数决定测厚仪能否测量出所需的厚度应变。
例如，一块０．５０８ｒａｍ厚的板材发生了５０％的厚度应变，其厚度就会薄至０．２５４ｍｍ。
超声波测厚仪就必须有能力至少测量到这个厚度减小的最低程度。
塑料延迟线要求每日保养。
首先．将延迟线从换能器上移出，以便清洗换能器和延迟线界面的表面。
延迟线的应用
换能器既要发送输出的传送波又接收输入的图１超声波测厚仪探测板材原理图
２００８．１２Ｆｏｒｇｉｎｇ＆Ｍｅｔａｌｆｏｒｍｉｎｇ
６９
ｌ冒历团苎垒Ｑ旦苎Ｑ！坠！！Ｑ垒：
然后检查延迟线与金属板材接触的表面。
表面必须平齐．而且无刻痕和擦伤。
应
当准备好备用延迟线，以便出现受损时
能够替代。
在重新插入延迟线之前，用
过量的耦合剂彻底覆盖换能器与延迟线
的界面。
干燥的界面是不一致厚度测量
结果的首要原因。
选择合适的速度
速度选择不合适是厚度测量的不正确读数的关键因素。
在测量工件前，可
以根据材料种类预置其声速或者根据标
准块反测出声速。
当用一种材料校正仪
器后（常用试块为钢Ｊ又去测量另一种
材料时．往往产生错误的结果。
因此，要
求在测量前一定要正确识别材料，选择
合适声速。
因此．为了得出超声波测厚
仪的正确速度．应当对于一已知厚度的
板材调节速度刻度盘增大或减小速度．
直至显示出正确的厚度读数。
如果超声
波测厚仪显示的板材厚度为４个小数位，
那么用于校准的实际板材厚度的测量也
必须要精确到４个小数位。
工件的化学成分、显微结构、晶粒大小．沉淀物以及所有其他特性都将影
响声波的速度。
通过表面镀锌或其他涂
层的速度与通过工件基体的速度是不同
的。
因此．好的标定要求使用与检测变
薄应变完全相同的材料的样品。
变形之
前的测试坯件、下一个坯件．零件废料
或者从同批次生产的板材中取出的样品
都是很好的标定样本。
伴随超声波测厚
仪的标准二或三步调整垫板对于厚度应
变测量而言并不适合用于好的标定。
耦合剂的正确运用
测量探头和板材之间需有一层耦合７０ｌ锻造与冲压２００８．１２
图２小半径金属板材测量需要摇动
剂存在．耦合剂主要是用来排除探头和
被测物体之间的空气，使超声波能有效
地穿入工件，以达到检测的目的。
如果
选择种类或使用方法不当．将造成误差
或耦合标志闪烁，并无法测量。
应根据
使用情况选择合适的种类，当使用在光
滑材料表面时，可以使用低粘度的耦合
剂；当使用在粗糙表面．垂直表面及顶
表面时．应使用粘度高的耦合剂；高温
工件应选用高温耦合剂。
其次．耦合剂
应适量使用，涂抹均匀，一般应将耦合
剂涂在被测材料的表面，但当测量温度
较高时，耦合剂应涂在探头上。
小半径工件测量
如果工件曲率半径太小，测量半径
则要求额外注意（见图２）。
常用探头表
面为平面．与曲面接触为点接触或线接
触，因此声强透射率低（耦合不好）。
此
时首先可选用小管径专用探头（如果探头
的直径太大．耦合剂便不能填满空气间
隙）．能较精确地测量曲面材料：其次．
通常需要粘稠度较大的保留住探头与金
属板材之问间隙里的耦合剂．一些石油
凝胶在这里很合适；第三．在弯曲方向
上前后摇动探头．以便获得最低的稳定
厚度值，然后移开探头，再重复测量；第
四，预测一下大约的厚度值应该是多少。
在测量半径过程中．当换能器没有探测
到第一个反射波，反倒是第二个反射波
触停了计时器．那么就会出现双倍厚度
值的情形。
注意探头表面粗糙度
如果长期使用探头会使其表面粗糙
度增加，导致探头的灵敏度下降，从而
造成显示不正确。
因此，可经常打磨表
面．使其平滑并保证平行度。
如仍不稳
定．则考虑更换探头。
结束语
超声波测厚仪已经在许多压力机车
问里都得到了运用．与其他现有技术相
比，其测量速度快，操作简单，而且更
为精确。
一些手提式测厚仪可以非常方
便地从一个地方搬运到另一个地方。
并
且只需要简单培训，超声波测厚仪就能
成为压力机车间里进行测量和分析的最
强有力的工具。
ｆ李文编译Ｊ向。
