TT100TT100A时代超声波测厚仪使用说明书
超声波测厚仪中文版说明书资料
目录快速操作指南 (1)第一章概述 (2)1.1技术指标 (2)1.2主要特点 (3)1.3配置 (4)第二章整机及键盘简介 (5)2.1整机介绍 (5)2.2键盘介绍 (6)第三章操作简介 (7)3.1零点校准 (7)3.2声速设置或校准 (7)3.2.1已知声速时声速设置 (7)3.2.2已知厚度校准（单点校准） (8)3.2.3两点校准 (8)3.3基本操作流程 (8)3.3管材测量 (10)第四章菜单功能及设置 (11)4.1仪器菜单 (11)4.1.1穿透涂层 (12)4.1.2数据存取 (12)4.1.3报警 (14)4.1.4单位 (14)4.1.5扫查 (14)4.1.6差值 (15)4.1.7高温 (15)4.1.8均值 (16)4.1.9标准 (16)4.1.10精度 (17)4.1.11频率 (17)4.1.12自动关机 (17)4.1.13出厂设置 (18)4.1.14对比度 (18)4.1.15零点校准 (18)4.1.16手动选择探头 (18)4.1.17声音设置 (19)4.1.18屏幕旋转 (19)4.1.19单点校准和两点校准 (19)4.1.20声速表 (19)4.1.21背光 (19)4.1.22曲面 (20)第五章维护和保养 (21)5.1使用注意事项 (21)5.2日常维护和保养 (21)第六章故障分析和排除 (22)附录：常用材料声速表 (23)快速操作指南！注意：●如您使用的测厚仪无“穿透涂层”测量模式，请确认被测物为裸材，如被测点表面有油漆等，请将其打磨干净！●如您使用的测厚仪有“穿透涂层”测量模式，在被测点表面有涂层时，请选择此测量模式，但需确保被测厚度在“穿透涂层”测量模式的量程内！第一次使用或者更换探头开机时，操作如下：1)连接探头：将探头两个插头插入测厚仪主机顶端的两个插孔内，无需分左右，但请确定完全插入。
注意：在插入探头前,请检查探头插头是否拧紧,如未拧紧请拧紧！2)开机：按键开机。

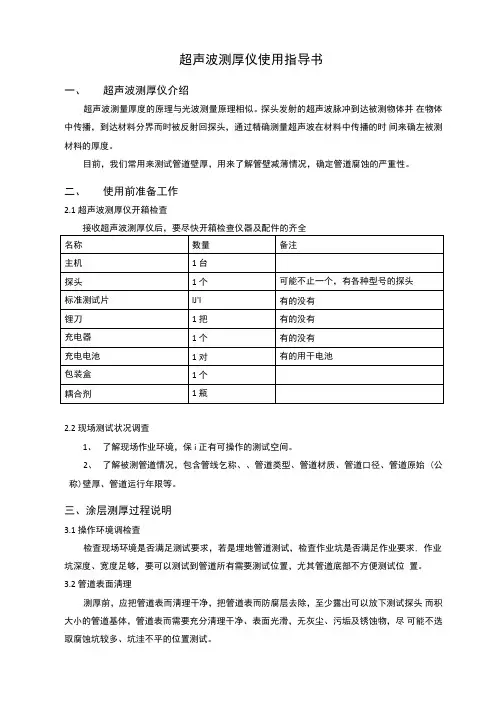

14超声波测厚仪使用规程
超声波测厚仪使用指导书一、超声波测厚仪介绍超声波测量厚度的原理与光波测量原理相似。
探头发射的超声波脉冲到达被测物体并在物体中传播，到达材料分界而时被反射回探头，通过精确测量超声波在材料中传播的时间来确左被测材料的厚度。
目前，我们常用来测试管道壁厚，用来了解管壁减薄情况，确定管道腐蚀的严重性。
二、使用前准备工作2.1超声波测厚仪开箱检査2.2现场测试状况调査1、了解现场作业环境，保i正有可操作的测试空间。
2、了解被测管道情况，包含管线乞称、、管道类型、管道材质、管道口径、管道原始 (公称)壁厚、管道运行年限等。
三、涂层测厚过程说明3.1操作环境调检査检査现场环境是否满足测试要求，若是埋地管道测试，检査作业坑是否满足作业要求, 作业坑深度、宽度足够，要可以测试到管道所有需要测试位置，尤其管道底部不方便测试位置。
3.2管道表面淸理测厚前，应把管道表而淸理干净，把管道表而防腐层去除，至少露岀可以放下测试探头而积大小的管道基体，管道表而需要充分淸理干净、表面光滑，无灰尘、污垢及锈蚀物，尽可能不选取腐蚀坑较多、坑洼不平的位置测试。
3.4管壁测厚方法（1）将探头插头插入主机探头插座中，按ON键开机，全屏幕显示数秒后显示上次关机前使用的声速。
此时可开始测量。
（2）如果当前屏幕显示为厚度值，按VEL键进入声速状态，屏幕将显示当前声速存储单元的内容。
每按一次，声速存储单元变化一次，可循环显示五个声速值。
如果希望改变当前显示声速单元的内容，用▲或▼键调整到期望值即可，同时将此值存入该单元。
铁的声速为5900m/s。
（3）在每次更换探头、更换电池之后应进行校准。
此步骤对保证测疑准确度十分关键。
如有必要，可重复多次。
对于钢材基体，将声速调整到5900m/s后按ZERO键，进入校准状态，在随机试块上涂耦合剂，将探头与随机试块耦合，屏幕显示的横线将逐条消失，直到屏幕显示4.0mm即校准完毕（以实际校准片规格为准）。
（4）将耦合剂涂于被测处，将探头与被测材料耦合即可测量，屏幕将显示被测材料厚度。

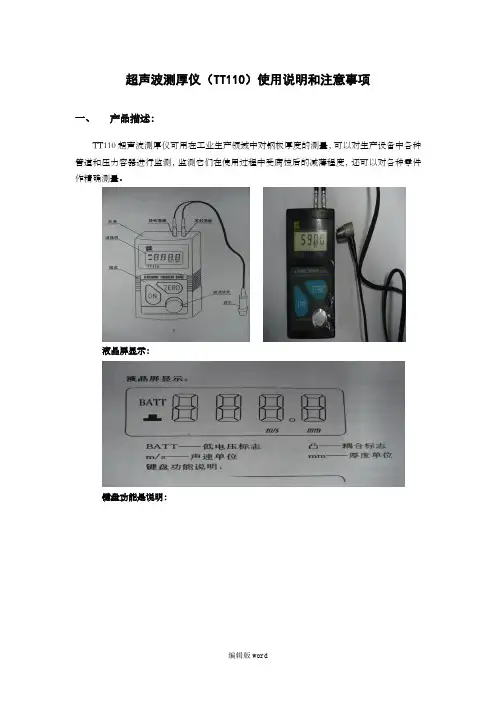

超声波测厚仪使用说明和注意事项
超声波测厚仪（TT110）使用说明和注意事项一、产品描述：TT110超声波测厚仪可用在工业生产领域中对钢板厚度的测量，可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，还可以对各种零件作精确测量。
液晶屏显示：键盘功能是说明：二、性能指标三、基本原理：超声波测量厚度的原理与光波测量原理相似。
探头发射的超声波脉冲到达被测物体并在物体中传播，到达材料分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。
四、主要功能：1.自动校对零点，可对系统误差进行修正；2.非线性自动补偿：在全范围内利用计算机软件对探头非线性误差进行修正，以提供测量准确度；3.耦合状态提示：提供耦合标志，通过观察其稳定状态可知耦合是否正常；4.低电压提示；5.自动关机：定时自动关机会帮你断电；6.全键膜密闭式操作——防油污，提高使用寿命。
五、测量步骤1.测量准备：将探头插头插入主机插座中，按ON键开机，全屏幕显示数秒后显示声速（5900m/s），此时可以开始测量。
2.校准：在每次更换探头、电池及环境温度变化较大时应进行校准。
此步骤对保证测量准确度十分关键。
如有必要可重复多次，按ZERO键进入校准状态，屏幕显示：用耦合剂将探头与随机试块耦合，屏幕显示的横线将逐条消失，直到屏幕显示4.0mm 即校准完毕。
说明：按ZERO键进入校准状态后，若要放弃校准，再按ZERO将可回到测量状态，屏幕显示声速5900mm/s。
3.测量厚度：将耦合剂涂于被测处，将探头与被测材料耦合即可测量，屏幕将显示被测材料的厚度，如图：拿开探头后厚度值保持，耦合标志消失。
如图：说明：当探头与被测材料耦合时，显示耦合标志，如果耦合标志闪烁或不出现说明耦合不好。
当材料实际声速与5900m/s不同时，按以下公式计算实际厚度值：Ho=H×Vo/5900,公式中H—5900m/s声速下测得厚度值；Vo—材料实际声速值；Ho—材料实际厚度值。

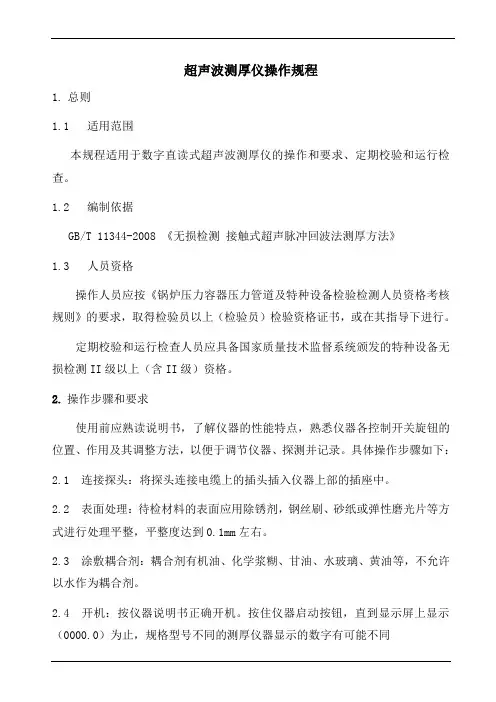

超声波测厚仪操作规程
超声波测厚仪操作规程1.总则1.1适用范围本规程适用于数字直读式超声波测厚仪的操作和要求、定期校验和运行检查。
1.2编制依据GB/T 11344-2008 《无损检测接触式超声脉冲回波法测厚方法》1.3人员资格操作人员应按《锅炉压力容器压力管道及特种设备检验检测人员资格考核规则》的要求，取得检验员以上（检验员）检验资格证书，或在其指导下进行。
定期校验和运行检查人员应具备国家质量技术监督系统颁发的特种设备无损检测II级以上（含II级）资格。
2.操作步骤和要求使用前应熟读说明书，了解仪器的性能特点，熟悉仪器各控制开关旋钮的位置、作用及其调整方法，以便于调节仪器、探测并记录。
具体操作步骤如下：2.1 连接探头：将探头连接电缆上的插头插入仪器上部的插座中。
2.2 表面处理：待检材料的表面应用除锈剂，钢丝刷、砂纸或弹性磨光片等方式进行处理平整，平整度达到0.1mm左右。
2.3 涂敷耦合剂：耦合剂有机油、化学浆糊、甘油、水玻璃、黄油等，不允许以水作为耦合剂。
2.4 开机：按仪器说明书正确开机。
按住仪器启动按钮，直到显示屏上显示（0000.0）为止，规格型号不同的测厚仪器显示的数字有可能不同2.5 校准：按照测厚仪说明书在配套试块上校准仪器。
把涂有耦合剂的探头压在试块上，调整按钮直至仪器显示试块厚度的正确数值；使用过程中每隔一小时应重新校对一次，复校的误差大于0.3mm时，必须重新调整。
2.6 不同的材料应选择对应声速，并按照仪器说明书调整声速。
2.7 厚度测试：将探头压在涂有耦合剂的材料表面，探头与材料表面应进行有效耦合，显示屏读数稳定后的数值为材料的测量厚度。
2.8 测量方式分为：一般测量方式、精确测量方式、连续测量方式。
2.8.1 一般测量方式：分为单点测量方式（测量一点的厚度）；多点测量方式（在一点处进行两次测量，探头仔同一点上分别以0º和90º进行测量，取较小厚度值）；Ф30多点测量方式（在直径为30mm的圆内进行多点测量，取最小读数为厚度值）。
超声波测厚仪操作规程标准范本
操作规程编号：LX-FS-A79321 超声波测厚仪操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑超声波测厚仪操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
1、仪器使用前，装入电池，检查电源电压是否符合要求。
2、输入正确的声速值，并对仪器进行校准。
3、使用时，应手握仪器使探头与工件之间良好耦合。
不得将仪器置于地面或其它硬部件上，严禁在打开后盖状态下使用。
4、在使用过程中应随时观察电源显示情况，不得在低压下使用，电池能量不足及时更换。
5、测材料中超声波声速时，先输入材料厚度，然后按下声速键，即可显示声速值。
6、测试完毕，再次对仪器进行校准，以确定检测过程中仪器是否处于正常状态。
7、仪器使用完毕后，关闭电源，小心拆卸附件，清理干净并装入仪器箱内。
8、仪器长期不用，应将电池取出，以免漏液腐蚀元件。
请在该处输入组织/单位名称Please Enter The Name Of Organization / Organization Here。

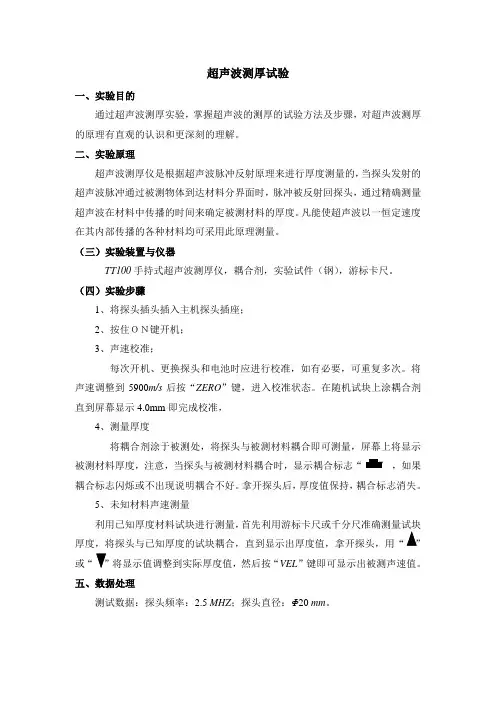

超声波测厚实验
超声波测厚试验一、实验目的通过超声波测厚实验，掌握超声波的测厚的试验方法及步骤，对超声波测厚的原理有直观的认识和更深刻的理解。
二、实验原理超声波测厚仪是根据超声波脉冲反射原理来进行厚度测量的，当探头发射的超声波脉冲通过被测物体到达材料分界面时，脉冲被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。
凡能使超声波以一恒定速度在其内部传播的各种材料均可采用此原理测量。
（三）实验装置与仪器TT100手持式超声波测厚仪，耦合剂，实验试件（钢），游标卡尺。
（四）实验步骤1、将探头插头插入主机探头插座；2、按住ＯＮ键开机；3、声速校准；每次开机、更换探头和电池时应进行校准，如有必要，可重复多次。
将声速调整到5900m/s后按“ZERO”键，进入校准状态。
在随机试块上涂耦合剂直到屏幕显示4.0mm即完成校准，4、测量厚度将耦合剂涂于被测处，将探头与被测材料耦合即可测量，屏幕上将显示被测材料厚度，注意，当探头与被测材料耦合时，显示耦合标志“”，如果耦合标志闪烁或不出现说明耦合不好。
拿开探头后，厚度值保持，耦合标志消失。
5、未知材料声速测量利用已知厚度材料试块进行测量，首先利用游标卡尺或千分尺准确测量试块厚度，将探头与已知厚度的试块耦合，直到显示出厚度值，拿开探头，用“”或“”将显示值调整到实际厚度值，然后按“VEL”键即可显示出被测声速值。
五、数据处理测试数据：探头频率：2.5 MHZ；探头直径：Φ20 mm。
数据序号声速（m/s）测试数据（mm）实际数据（mm）单次测量误差（mm）1234六、思考题1、超声波测厚时为何进行声速校核？2、测试时为何采用耦合剂？。
TT100标准型超声波测厚仪操作规程
1. 目的1.1 规范TT100标准型超声波测厚仪操作程序，正确使用仪器，保证检测工作顺利进行。
2. 范围2.1 本规程适用于TT100标准型超声波测厚仪的使用操作。
3. 职责3.1 操作人员按照本操作规程使用仪器，并进行日常维护。
3.2 保管人员负责监督仪器操作是否符合规程，并对仪器进行定期维护保养。
4. 规程4.1 测量厚度步骤：①测量准备：将探头插头插入主机探头插座中，按ON键开机，全屏幕显示数秒后显示上次关机前使用的声速，开始测量；②声速的调整：如果当前屏幕显示为厚度值，按VEL键进入声速状态，屏幕将显示当前声速存储单元的内容每按一次，声速存储单元变化一次，可循环显示五个声速值。
如果希望改变当前显示声速单元的内容，用▲或▼键调整到期望值即可，同时将此值存入该单元。
③校准：在每次更换探头、更换电池之后应进行校准。
此步骤对保证测量准确度十分关键。
如有必要，可重复多次。
在随机试块上涂耦合剂，将探头与随机试块耦合，屏幕显示的横线将逐条消失，直到屏幕显示4.0即校准完毕。
④测量厚度：将耦合剂涂于被测处，将探头与被测材料耦合即可测量。
4.2 测量声速:如果希望测量某种材料的声速，可利用已知厚度试块测量声速。
与测量厚度步骤相似，用游标卡尺或千分尺测量试块，准确读取厚度值，将探头与已知厚度试块耦合，直到显示出一厚度值，拿开探头后，用▲或▼键将显示值调整到实际厚度值，然后按VEL键即可显示出被测声速，同时该声速被存入当前声速存储单元。
4.3 存储：按住VEL键，再按ZERO键，进入厚度存储状态，显示某一厚度存储单元号，此时可用上、下调节键找到所需单元（用▲或▼键科循环显示（0-9单元））。
测量厚度的同时，将测值存入单元。
每测一次新值即将旧值刷新，该单元记录的是最后一次测量的值。
按VEL键可退出厚度存储状态。
4.4 如果两分钟内不进行任何操作，将自动关机。
5. 维护和保养5.1 探头表面为丙稀树脂，对树酯表面的重划很敏感，因此在使用中应轻按。
TT110超声波测厚仪使用说明书
A 仪器器件损坏，不能测量。 B 液晶显示不正常。 C 正常使用时，误差过大。 D 键盘操作失灵。 10.3 由于 TT110 超声波测厚仪为高科技产品，所以维修工作应由受过专业培训的维修人员完 成，请用户不要自行拆卸修理。
文档由斯博锐（ ）提供，仅供学习交流。
测量圆柱型材料，如管子、油桶等，选择探头串音隔层板与被测材料轴线之间的夹角 至关重要。简单地说，将探头与被测材料耦合，探头串音隔层板与被测材料轴线平行或垂直， 沿与被测材料轴线方向垂直地缓慢摇动探头，屏幕上的读数将有规则地变化，选择读数中的 最小值，作为材料的准确厚度。
选择探头串音隔层板与被测材料轴线交角方向的标准取决于材料的曲率，直径较大的 管材，选择探头串音隔层板与管子轴线垂直，直径较小的管材，则选择与管子轴线平行和垂 直两种测量方法，取读数中的最小值作为测量厚度。 7.5 复合外形
拿开探头后，厚度值保持，耦合标志消失。如图：
说明：当探头与被测材料耦合时，显示耦合标志。如果耦合标志闪烁或不出现说明耦合不好。 当材料实际声速与 5900m/s 不同时，按下式计算实际厚度值：
H0 = H×V0/5900
式中： H—5900m/s 声速下测得厚度值； — V0 材料实际声速值； — H0 材料实际厚度值。
探头表面为丙烯树脂，对粗糙表面的重划很敏感，因此在使用中应轻按。测粗糙表面时, 尽量减少探头在工作表面的划动。
TT100超声波测厚仪工具系列说明书
重庆里博仪器有限公司TH100超声波测厚仪系列说明书目录1.概述 (2)2.性能指标 (4)3.测量与操作 (5)4.测量技术 (14)5.测量误差的预防方法 (17)6.主要事项 (18)7.维修 (19)8.附表 (20)1概述1.1适用范围TT100,TT110,TT130工具系列超声波测厚仪，采用超声波测量原理，适用于能使超声波以一恒定速度在其内部传播，并能从其背面得到反射的各种材料厚度的测量。
此仪器可对各种板材和各种加工零件做精确测量，另一重要方面是可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。
可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
1.2基本原理超声波测量厚度的原理与光波测量原理相似。
探头发射的超声波脉冲到达背测物体并在物体中传播，到达材料分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。
1.3 基本配置及仪器各部分名称1.3.1 基本配置：主机 1台L51 探头 1支耦合剂 1瓶仪器箱 1只1.3.2 选购件：L77探头LZ2探头LG5探头标准试块1.3.3 仪器各部分名称（见图）液晶显示屏：（TT130功能最全的操作界面）键盘功能说明：存储---将当前测量的值存储到选定的文件夹。
查看---阅读当前文件夹中已经存储的测量数据。
↑ --- 用于加数字或菜单选择。
↓ --- 用于减数字或菜单选择。
菜单--- 用于进入菜单或确认。
◎ --- 用于开关机或退出菜单。
2性能指标测量范围：0.7mm～250.00mm显示分辨率：0.01mm或0.1mm示值误差：±0.05mm或0.1mm管材的测量下限（钢）：φ20mm×3.0mm(L51探头)φ15mm×2.0mm(L77探头)示值误差不超过±0.03mm声速调节范围：1000m/s～10000m/s已知厚度反测声速：测量范围1000m/s～10000m/s，试块厚度≤20mm 时，声速测量精度为±1mm/H×100％；试块厚度>20mm时,声速测量精度为±5％。
测厚仪操作规程
测厚仪测量维护规程1.测厚仪型号及参数测厚仪型号：TT100参数: 使用温度0--40℃；测量范围1.2--225.0mm，管材测量下限φ20×3mm(钢)使用范围：金属、塑料、陶瓷、玻璃及其他任何超声波的良导体。
2.结构原理简述结构：主机、探头、耦合剂、件。
工作原理：超声波测厚仪的原理与光波测厚仪原理相似，探头发射的超声波脉冲到达被测物体并在物体中传播，达到材料分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。
3 测量规程3.1测量准备。
将探头插头插入插座中，按0N键开机，全屏幕显示上次关机前使用的声速。
3.2声速调整根据所测材料确定所测声速，碳钢5900m/s、不锈钢5790m/s、铜4700m/s、铝6320m/s、钛5990m/s。
如果希望改变当前显示声速单元的内容，用▲或▼键调整到期望值即可，同时将此值存入该单元。
3.3校准每次更换探头、更换电池之后应进行校准。
此步骤对测量准确度十分关键，如有必要，可重复多次。
将声速调整到5900m/s后按ZERO键，进入校准状态；在随机试块上涂耦合剂，将探头与随机试块耦合，直到屏幕显示4.0mm,即校准完毕。
3.4测量厚度将耦合剂涂于被测处，将探头与被测材料耦合即可测量，屏幕将显示被测材料厚度，并有耦合标识；测量一般进行三次检测，直至确认数值准确。
4.0注意事项4.1探头表面为丙烯数值，对促早表面的重划很敏感，因此在使用中应轻按。
4.2被测物表面不应超过60℃，否则探头不能再用。
4.3灰尘的侵入会引起故障，应在使用后及时进行清理。
4.4待机器自动关机后，方可打开电池仓盖，取出电池。
TT100A超声波测厚仪使用说明书V10
TT100A超声波测厚仪使用说明书北京时代润宝科技发展有限责任公司1 概述 (3)1.1 技术参数 (3)1.2 主要功能 (4)1.3 工作原理 (4)1.4 仪器配置 (5)1.5 工作条件 (6)2 结构与外观 (7)2.3 主显示界面 (8)2.4 键盘定义 (8)3 测量前的准备 (9)3.1 仪器准备 (9)3.2 探头选择 (9)3.3 被测工件的表面处理 (9)4 仪器使用 (9)4.1 仪器开、关机 (9)4.2 探头零点校准 (10)4.3 声速设置 (10)4.4 声速测量 (10)4.5 两点校准 (11)4.6厚度测量 (12)4.7 设置测厚模式 (12)4.8 设置显示分辨率（测量精度） (12)4.9 改变单位制式 (12)4.10 存储功能 (13)4.11 厚度值打印 (14)4.12警示声音设置 (14)4.13 背光功能 (15)4.14 电池电量指示 (15)4.15 自动关机 (15)4.16 恢复出厂设置 (15)4.17 与PC机通讯 (15)5 测量应用技术 (16)5.1 测量方法 (16)5.2管壁测量法 (16)6维护及注意事项 (16)6.1 电源检查 (16)6.2 一般注意事项 (16)6.3 测量中注意事项 (17)6.4 标准试块的清洁 (17)6.5 机壳的清洁 (17)6.6 仪器维修 (17)7 贮存与运输条件 (17)附录A材料声速 (18)附录B 超声测厚中的常见问题与处理方法 (19)用户须知 (25)1 概述本仪器是智能型超声波测厚仪，采用最新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。
可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作精确测量。
本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
TT110超声波测厚仪使用说明书
管材测量下限：5PΦ10 探头、5PΦ10/90°探头：Φ20mm×3.0mm
7PΦ6 探头：
Φ15mm×2.0mm
测量误差：±(1%H+0.1)mm，H 为被测物实际厚度
声速：5900m/s 使用温度范围：0℃～40℃
电源：二节 5 号干电池
功耗：工作电流＜20mA(3V) 外形尺寸：126 mm×68 mm×23 mm
当测量超薄材料时，有时会发生一种称为“双重折射”的错误结果，它的结果为显示读 数是实际厚度的二倍，另一种错误结果被称为“脉冲包络、循环跳跃”，它的结果是测得值
大于实际厚度，为防止这类误差，测临界探头使用下限的材料时应重复测量核对。 8. 2 锈斑、腐蚀凹坑等
被测材料另一表面的锈斑凹坑等将引起读数无规则地变化，在极端情况下甚至无读数，
A 仪器器件损坏，不能测量。 B 液晶显示不正常。 C 正常使用时，误差过大。 D 键盘操作失灵。 10.3 由于 TT110 超声波测厚仪为高科技产品，所以维修工作应由受过专业培训的维修人员完 成，请用户不要自行拆卸修理。
文档由斯博锐（ ）提供，仅供学习交流。
拿开探头后，厚度值保持，耦合标志消失。如图：
说明：当探头与被测材料耦合时，显示耦合标志。如果耦合标志闪烁或不出现说明耦合不好。 当材料实际声速与 5900m/s 不同时，按下式计算实际厚度值：
H0 = H×V0/5900
式中： H—5900m/s 声速下测得厚度值； — V0 材料实际声速值； — H0 材料实际厚度值。
管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，还可以对各种零件
作精确测量。
1.2 基本原理
超声波测量厚度的原理与光波测量原理相似。探头发射的超声波脉冲到达被测物体并在
超声波测厚仪使用说明和注意事项
超声波测厚仪（TT110）使用说明和注意事项产品描述:TT110超声波测厚仪可用在工业生产领域中对钢板厚度的测量，可以对生产设备中各种 管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，还可以对各种零件作精确测量。
液晶屏显示:键盘功能是说明:HA 1^1' ------------ ¥氐电压标志m/ -------------- 声球单mmC3M-------- 71 tfLWZERO- -協？性能指标2性能指标显示方式：四位数字液晶显示显示最小单位；0-1 mtn工作頻率及测量范围；5时1G 探头.5W10/90*探头：5MTIZ 1 .Zmm-225.0mm 7P虧探头：7MHZ 0.8mm-60.0mmSZ2,5P 头：2*5MHZ 34mm〜300.(hum管材测量下限：5P*10探头、5PG10/90•探矢MOmni x3,0mm 7P<^6 探头土① 15mm X 2，0mm测対溟差：+ (1%H卜H为被测物实际厚度声速：5900m/s使用温攬范围：OV-4O'C电源，二节5号干电池功耗,工作电iSt<20mA(3V)外形尺寸:126mm ooiiimW*：170g基本原理:超声波测量厚度的原理与光波测量原理相似。
探头发射的超声波脉冲到达被测物体并在物体中传播，到达材料分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。
四、主要功能:1. 自动校对零点，可对系统误差进行修正;2. 非线性自动补偿：在全范围内利用计算机软件对探头非线性误差进行修正，以提供测量准确度；3. 耦合状态提示：提供耦合标志，通过观察其稳定状态可知耦合是否正常；4. 低电压提示；5. 自动关机：定时自动关机会帮你断电；6. 全键膜密闭式操作一一防油污，提高使用寿命。
五、测量步骤1. 测量准备：将探头插头插入主机插座中，按ON键开机，全屏幕显示数秒后显示声速（5900m/s），此时可以开始测量。
TT100超声波测厚仪说明书
超声波测厚仪TT100/TT100A型使用说明书时代集团公司11 概述1.1 适用范围金属、塑料、陶瓷、玻璃及其他任何超声波的良导体，只要有上、下平行的两个表面，就能用此仪器测量厚度。
此仪器可用在工业生产领域中对各种材料或零件作精确测量，其另一重要方面是可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。
1.2 基本原理超声波测量厚度的原理与光波测量原理相似。
探头发射的超声波脉冲到达被测物体并在物体中传播，到达材料分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。
1.3 基本配置及仪器各部分名称1.3.1 基本配置:主 机 1台探 头 1支耦合剂 1瓶1.3.2 选购件： 5PΦ10/90°探头1支SZ2.5P 探头1支1.3.3 仪器各部分名称(见下图)液晶屏显示:接收插座机身发射插座液晶屏键盘校准试块探头2BATT---低电压标志凸----耦合标志m/s---声速单位mm----厚度单位键盘功能说明：ON----开机键ZERO--校准键VEL---声速键▲----声速、厚度、厚度单元调整键▼----声速、厚度、厚度单元调整键VEL＋ZERO---厚度存储键2 性能指标显示方式:四位数字液晶显示显示最小单位:0.1mm工作频率:5MHz测量范围:1.2～225.0mm(钢)管材测量下限: Φ 20×3mm(钢)测量误差：±(1%H+0.1)mm，H为被测物实际厚度声速调节范围: 1000～9999m/s已知厚度反测声速：测量范围1000～9999m/s，试块厚度≤20mm时，声速测量精*度不超过±1mm/H×100%；试块厚度＞20mm时，声速测量精度不超过±5%使用温度范围:0～40℃电源:二节5号电池功耗：工作电流＜20mA(3V)外形尺寸:126×68×23(mm[/3])重量:170g33 主要功能●自动校对零点，可对系统误差进行修正●线性自动补偿，在全范围内利用计算机软件对探头非线性误差进行修正，以提高准确度。
测厚仪操作规程
测厚仪操作规程一、引言测厚仪是一种用于测量材料厚度的仪器，广泛应用于工业生产、质量检测等领域。
为了保证测量的准确性和结果的可靠性，制定本操作规程，明确测厚仪的使用方法和注意事项。
二、适用范围本操作规程适用于所有使用测厚仪进行厚度测量的操作人员。
三、测厚仪的基本原理测厚仪通过发射超声波或电磁波，测量信号的传播时间或强度来确定材料的厚度。
根据不同的测量原理，测厚仪可以分为超声波测厚仪和电磁波测厚仪两种类型。
四、测厚仪的使用方法1. 准备工作a. 检查测厚仪的外观是否完好，如有损坏应及时维修或更换。
b. 确保测厚仪的电源充足，如需要更换电池，应使用符合规定的电池。
c. 清洁测量表面，确保测量的准确性。
2. 开机与校准a. 按下电源按钮，等待测厚仪启动。
b. 进入校准模式，按照仪器说明书的要求进行校准操作，确保测量结果的准确性。
3. 测量操作a. 将测厚仪探头与待测物体紧密贴合，确保无空隙。
b. 按下测量按钮，等待测量结果稳定后记录读数。
c. 如需连续测量，应等待测量结果稳定后再进行下一次测量。
4. 数据处理与记录a. 将测得的厚度数据记录在测量记录表格中，包括测量时间、测量位置、测量值等信息。
b. 如有需要，可进行数据处理和统计分析，以得出更详细的测量结果。
五、注意事项1. 使用测厚仪时应遵循安全操作规程，确保人员和设备的安全。
2. 测量前应检查测厚仪的探头是否干净，如有污垢应及时清洁。
3. 测量时应确保探头与被测物体贴合紧密，避免空隙对测量结果的影响。
4. 避免测量时受到外界干扰，如电磁场、振动等，以免影响测量结果的准确性。
5. 定期对测厚仪进行校准和维护，确保仪器的正常工作和测量的准确性。
6. 如有异常情况或测量结果与预期不符，应及时停止测量并进行故障排查。
六、附录1. 仪器说明书：详细介绍了测厚仪的技术参数、使用方法和注意事项，操作人员应熟悉并遵守。
2. 测量记录表格：用于记录测量数据的表格，包括测量时间、测量位置、测量值等信息。
超声波厚度测量仪 TT100 TT100A 使用说明书
超声波测厚仪TT100/TT100A型使用说明书北京时代山峰科技有限公司TEL:010-******** 010-********FAX:010-******** 010-********1目次1.概述xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx32.性能指标xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx43.主要功能xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx54.测量步骤xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx55.测量声速xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx66.厚度值存储xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx67.低电压指示xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx78.自动关机xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx79.背光显示功能（TT100A）xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx710.注意事项xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx711.维护和保养xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx7附表: 各种材料的声速xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx8231 概述1.1 适用范围金属、塑料、陶瓷、玻璃及其他任何超声波的良导体，只要有上、下平行的两个表面，就能用此仪器测量厚度。
INFR TT100 TT100A超声波测厚仪（基本型） 说明书
红外时代INFR T I M E I N C科技有限公司地址：北京海淀区万泉河路58号蓝波写字楼323室联系人：夏玉峰郭烨辉电话：010-826110428261033682590710传真：************邮箱：****************网址：主要产品：红外测温仪，硬度计，超声波探伤仪，测厚仪，测振仪，粗糙度仪1TT100/TT100A超声波测厚仪（基本型）功能特点：1、自动校对零点：可对系统误差进行修正；2、耦合提示、低电压提示、自动关机（无操作三分钟后）等功能；3、声速调节：可利用已知厚度试块测量声速；4、数据存储：可以存储10个厚度值和5个声速值；5、TT100A 具有背光功能，适合在光线不好的环境中进行测量。
技术参数：基本配置：手提箱1个主机1台探头5P ￠10探头1支；5P ￠10/90探头1支电池AA 型碱性电池2节耦合剂1瓶随机文件1套1、TT100/TT100A/TT110/TT120/TT130系列超声波测厚仪可选探头2、耦合剂产品概述：超声波测量厚仪根据超声波脉冲反射原理来进行厚度测量的，当探头发射的超声波脉冲通过被测物体到达材料分界面时，脉冲被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。
时代超声波测量厚仪系列是集当代科技电子技术和测量技术于一体的、先进的无损检测仪器，采用微电脑对数据时行分析、处理、显示，采用高度优化的测量电路，具有测量精度高、范围宽、操作简便、工作稳定可靠等特点。
凡能使超声波以一恒定速度在其内部传播的各种材料均可采用此原理测量。
可以对各种板材和加工零件作精确测量，广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
TT100超声波测厚仪是TT100系列测厚仪的基本型，该仪器利用超声波原理可以对任何超声波良导体材料厚度进行测量，如金属类、塑料类、陶瓷类、玻璃类。
TT100A 超声波测厚仪在TT100基础上增加了背光功能，适合在光线不好的环境中进行测量。
测厚仪操作说明(整理).pptx
.精品课件.
编制人：肖亚何 更新时间：2016.7.22
1
1 测厚仪水份标定
2 产品厚度修正
3 测厚仪螺栓位对位修正
目录
4 测厚仪PID控制
5 模头螺栓间距调整
6 横幅标定
.精品课件.
2
.精品课件.
3
.精品课件.
4
.精品课件.
5
• 图3.1 Scann.e精品r课P件o. sitioning 画面
15
.精品课件.
16
.精品课件.
17
• 图6.1 Pro.f精il品e课c件o.rrection 画面
18
• 图6.2 Retri.e精v品e课/S件a.ve Recipe 画面
19
.精品课件.
20
• 图7.1 状态.栏精品提课件.示语位置画面
21
.精品课件.
22
.精品课件.
23
• 图7.2 螺.精栓品课输件出. 比例画面
24
.精品课件.
25
.精品课件.
26
• 图8.1 MSS S.精et品u课p件D. iagnostics 画面
27
• 图8.2 M.精S品S课I件P.Setup 画面
28
• 图.8精.品3课主件板. 地址
29
.精品课件.
30
6
.精品课件.
7
• 图3.2 Maping Monitor 画面
.精品课件.
8
.精品课件.
9
.精品课件.
10
• 图4.1 C.精D品课C件o. ntrol Setup
11
.精品课件.
12
• 图5.1 Pro.精d品u课c件t. tuning 画面
时代TT110超声波测厚仪 说明书
TT110超声波测厚仪使用说明书时代集团公司北京时代之峰科技有限公司1上海君达仪器仪表有限公司地址：上海市徐汇区柳州路300弄4号楼201室邮编：200235 销售部直线电话：021-******** 54480361传真：021-********无锡君达仪器有限公司电话：0510-******** 83406077 83406078传真：0510-******** 负责人：王东华小灵通：0510-********汇款信息:外地汇款请按照以下信息办理：收款单位：上海君达仪器仪表有限公司开户银行：上海光大银行漕河泾开发区支行银行帐号： 08762812-0100306028593上海市区请按照以下帐号付款：收款单位：上海君达仪器仪表有限公司开户银行：上海光大银行漕河泾开发区支行银行帐号： 106123-00306028593无锡公司:单位名称:无锡市君达仪器有限公司开户银行:无锡市商业银行县前街支行银行帐号:8370 1018 8800 0179 61公司网站: 时代仪器网站: 目次1.概述xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx32.性能指标xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx43.主要功能xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx54.测量步骤xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx55.低电压指示xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx66.自动关机xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx77.测量技术xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx78.测量误差的预防方法xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx89.注意事项xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx910.维修xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx9231 概述1.1 适用范围TT110超声波测厚仪可用在工业生产领域中对钢材厚度的测量，可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，还可以对各种零件作精确测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
●自动校对零点，可对系统误差进行修正 ●线性自动补偿，在全范围内利用计算机软件对探头非线性误差进行修正，以提高准确度。 ●采用上、下调节键可对声速、厚度进行快速调整，可快速查询厚度存储单元。 ●耦合状态提示:提供耦合标志,通过观察其稳定状态可知耦合是否正常 ●可存储十个厚度值,关机后数据不丢失,为高空及野外工作带来方便. ●测声速功能，根据样块厚度直接测出其声速，避免了查表或换算的麻烦。
2 性能指标
显示方式:四位数字液晶显示 显示最小单位:0.1mm 工作频率:5MHz 测量范围:1.2～225.0mm(钢) 管材测量下限: Φ 20×3mm(钢) 测量误差：±(1%H+0.1)mm，H 为被测物实际厚度 声速调节范围: 1000～9999m/s 已知厚度反测声速：测量范围 1000～9999m/s，试块厚度≤20mm 时，声速测量精* 度不超过±1mm/H×100%；试块厚度＞20mm 时，声速测量精度不超过±5% 使用温度范围:0～40℃ 电源:二节 5 号电池 功耗：工作电流＜20mA(3V) 外形尺寸:126×68×23(mm[/3]) 重量:170g
在随机试块上涂耦合剂，将探头与随机试块耦合，屏幕显示的横线将逐条消失，直到屏幕 显示 4.0mm 即校准完毕。 4.4 测量厚度：将耦合剂涂于被测处，将探头与被测材料耦合即可测量，屏幕将显示被测 材料厚度，如图：
5
说明：当探头与被测材料耦合时，显示耦合标志。如果耦合标志闪烁或不出现* 说明耦合不好。拿开探头后，厚度值保持，耦合标志消失。如图：
在物体中传播，到达材料分界面时被反射回探头，通过精确测量超声波在材料中传播的时
间来确定被测材料的厚度。
1.3 基本配置及仪器各部分名称
1.3.1 基本配置:主 机
1台
探头
1支
耦合剂
1瓶
1.3.2 选购件： 5PΦ10/90° 探头 1 支
SZ2.5P 探头
1支
1.3.3 仪器各部分名称(见下图)
机身 液晶屏
2
1 概述
1.1 适用范围
金属、塑料、陶瓷、玻璃及其他任何超声波的良导体，只要有上、下平行的两个表面，
就能用此仪器测量厚度。
此仪器可用在工业生产领域中对各种材料或零件作精确测量，其另一重要方面是可以对生
产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。
1.2 基本原理
超声波测量厚度的原理与光波测量原理相似。探头发射的超声波脉冲到达被测物体并
超声波测厚仪 TT100/TT100A 型
使用说明书
北京时代山峰科技有限公司
TEL:010-82951585 010-82946733 FAX:010-82915752 010-58859230
1
目次
1.概述xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx3 2.性能指标xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx4 3.主要功能xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx5 4.测量步骤xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx5 5.测量声速xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx6 6.厚度值存储xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx6 7.低电压指示xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx7 8.自动关机xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx7 9.背光显示功能（TT100A）xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx7 10.注意事项xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx7 11.维护和保养xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx7 附表: 各种材料的声速xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx8
11 维护和保养
10.1 及时更换电池 出现低电压指示标志后，应及时更换电池，按下述方式更换： a. 等待机器自动关机 b. 打开电池仓盖(用拇指压下仓盖，再退出) c. 取出电池，放入新电池，注意极性
10.2 油灰尘的附着会使探头缆线逐渐老化，使其断裂，使用后应清除缆线上的污垢。 10.3 仪器长时间不使用时应将电池取出，以免电池漏液，腐蚀电池盒与极片。 10.4 严格避免碰撞、潮温等。
8 自动关机
如果二分钟内不进行任何操作，将自动关机。
9 背光显示功能（TT100A）
在开机状态下，同时按▲键和▼键，背光灯开启。
10 注意事项
9.1 探头表面为丙烯树脂，对粗糙表面的重划很敏感，因此在使用中应轻按。 9.2 被测物表面不应超过６０℃，否则探头不能再用。 9.3 灰尘(铁屑，碳粒等)的侵入会引起麻烦，应经常清理。
7
附表:
材料 铝
锌 银 金 锡 铁 黄铜 铜 SUS 丙烯酸(类)树脂(m/s) 6320
4170 3600 3240 3320 5900 4430 4700 5970 2730 1480 1920 2350
8
6 厚度值存储
6.1 存储 按住 VEL 键，再按 ZERO 键，进入厚度存储状态，显示某一厚度存储单元号，此时*
可用上、下调节键找到所需单元(用▲键或▼键可循环显示(0～9 单元)。测量厚* 度的同时，将测值存入单元。每测一次新值即将旧值刷新，该单元记录的是最* 后一次测量的值。按 VEL 键可退出厚度存储状态。
5 测量声速
如果希望测量某种材料的声速，可利用己知厚度试块测量声速。与测量厚度步骤相似， 用游标卡尺或千分尺测量试块，准确读取厚度值，将探头与己知厚度试块耦合，直到显示 出一厚度值，拿开探头后，用▲ 或▼键将显示值调整到实际厚度值，然后按 VEL 键即可显 示出被测声速，同时该声速被存入当前声速存储单元。
4
●可存储五种不同材料的声速. ●低电压提示 ●自动关机:定时自动关机会帮您断电 ●全键膜密闭式操作--防油污,提高使用寿命 ●TT100A 型具有背光显示功能
4 测量步骤
4.1 测量准备 将探头插头插入主机探头插座中，按ＯＮ键开机，全屏幕显示数秒后显示上次关机前使用 的声速，如下图所示。此时可开始测量。
6
6.2 查看存储内容 按住 VEL 键，再按 ZERO 键，显示当前厚度存储单元号，用▲ 或▼键找到要查看*
的单元（用▲或▼键可循环显示０～９号单元），再操作一次即显示该单元的* 内容。此时测量也可将新测的值存入该单元。按 VEL 键可退出厚度存储状态。
7 低电压指示
如果屏幕显示 BATT 标志，说明电池电压己低落，应及时更换电池后再继续使用：
接收插座
键盘
发射插座 探头
液晶屏显示:
校准试块
BATT---低电压标志 凸----耦合标志 m/s---声速单位 mm----厚度单位
3
键盘功能说明：
ON----开机键 ZERO--校准键 VEL---声速键 ▲----声速、厚度、厚度单元调整键 ▼----声速、厚度、厚度单元调整键 VEL＋ZERO---厚度存储键
全屏幕显示
上次关机前使用的声速
4.2 声速的调整
如果当前屏幕显示为厚度值，按 VEL 键进入声速状态，屏幕将显示当前声速存储单元的内
容。每按一次，声速存储单元变化一次，可循环显示五个声速值。如果希望改变当前显示
声速单元的内容，用▲ 或▼ 键调整到期望值即可，同时将此值存入该单元。
4.3 校准 在每次更换探头、更换电池之后应进行校准。此步骤对保证测量准确度十分关键。如有必 要，可重复多次。 将声速调整到 5900m/s 后按 ZERO 键，进入校准状态，屏幕显示：
