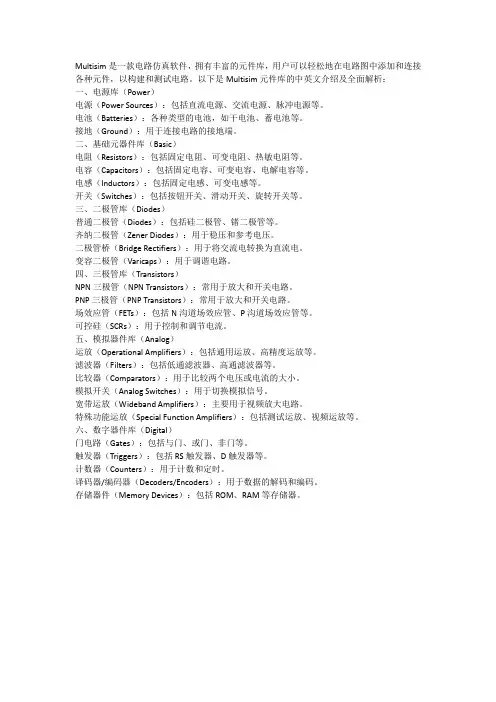

multisim元件库介绍以及中英文全面解析
Multisim是一款电路仿真软件，拥有丰富的元件库，用户可以轻松地在电路图中添加和连接各种元件，以构建和测试电路。
以下是Multisim元件库的中英文介绍及全面解析：一、电源库（Power）电源（Power Sources）：包括直流电源、交流电源、脉冲电源等。
电池（Batteries）：各种类型的电池，如干电池、蓄电池等。
接地（Ground）：用于连接电路的接地端。
二、基础元器件库（Basic）电阻（Resistors）：包括固定电阻、可变电阻、热敏电阻等。
电容（Capacitors）：包括固定电容、可变电容、电解电容等。
电感（Inductors）：包括固定电感、可变电感等。
开关（Switches）：包括按钮开关、滑动开关、旋转开关等。
三、二极管库（Diodes）普通二极管（Diodes）：包括硅二极管、锗二极管等。
齐纳二极管（Zener Diodes）：用于稳压和参考电压。
二极管桥（Bridge Rectifiers）：用于将交流电转换为直流电。
变容二极管（Varicaps）：用于调谐电路。
四、三极管库（Transistors）NPN三极管（NPN Transistors）：常用于放大和开关电路。
PNP三极管（PNP Transistors）：常用于放大和开关电路。
场效应管（FETs）：包括N沟道场效应管、P沟道场效应管等。
可控硅（SCRs）：用于控制和调节电流。
五、模拟器件库（Analog）运放（Operational Amplifiers）：包括通用运放、高精度运放等。
滤波器（Filters）：包括低通滤波器、高通滤波器等。
比较器（Comparators）：用于比较两个电压或电流的大小。
模拟开关（Analog Switches）：用于切换模拟信号。
宽带运放（Wideband Amplifiers）：主要用于视频放大电路。
特殊功能运放（Special Function Amplifiers）：包括测试运放、视频运放等。
元件库中常用元件
元件库中常用元件Revised by Jack on December 14,2020AD软件元件库中常用元件Altiuin下Miscellaneous元件库中常用元件有：电阻系列（res*）排组（res puck*）电感(inductor*) 电容(cap*, capacitor*)二极管系列（diode七d*）三极管系列(npn*, pnp七inos*, MOSFET匸MESFET匸jfet*, IGBT*)运算放大器系列（op9 继电器(relay*)8位数码显示管（dpy*）电桥（bri未bridge）光电耦合器(opto* , optoisolator )光电二极管、三极管（photo*）模数转换、数模转换器（adc・& d“c・8）晶振(xtal) 电源（battery）喇叭（speaker）麦克风（mic未）小灯泡（lamp*）响铃（bell）天线(antenna) 保险丝（fuseT 开关系列（SW未）跳线（jumper*）变压器系列（trans*）晶振（crystal oscillator）的元件库名称是Miscellaneous ,在search栏中输入*soc即可。
Aitiuin下Miscellaneous元件库中常用元件有： (con*, connector*) (header*)(MHDR*)定时器NE555P 在库TI analog timer 中电阻AXIAL 无极性电容RAD 电解电容RB- 电位器VR 二极管DIODE 三极管TO 电源稳压块78和79系列TO-126H和TO-126V 场效应管和三极管一样整流桥D-44 D-37 D-46单排多针插座CON SIP双列直插元件DIP 晶振XTAL1 电阻:RES1.RES2RES3.RES4;封装厲性为axial系列无极性电容:cap;封装厲性为到电解电容:electroi:封装厲性为.4到电位器:potl.pot2;封装厲性为vr-1到vr-5 二极管:封装厲性为（小功率）（大功率）三极管:常见的封装厲性为心18（普通三极管）9・22（大功率三极管）23（大功率达林顿管）电源稳压块有78和79系列;78系列如7805,78127820等79 系列有7905/7912/7920 等常见的封装厲性有toI26h和tol26v 整流桥:BRIDGELBRIDGE2:封装厲性为D系列(D・44Q・37Q・46) 电阻：其中指电阻的长度•一般用瓷片电容:其中指电容大小，一般用电解电容:丿其中.I/」指电容大小•一般＜100uF 用.2,100uF-470uF 用4>470uF 用.6 二极管：其中指二极管长短•一般用发光二极管:.2 集成块:DIP8-DIP40,其中8・40指有多少脚$脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 I/20W0402 I/I6W0603 1/I0W0805 1/8W1206 I/4W电容电阻外形尺寸与封装的对应关系是:0402二关于零件封装我们在前面说过除了库中的元件外•其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式:以晶体管为例说明一下: 晶体管是我们常用的的元件之一,在库中，简简单单的只有NPN与PNP之分，但实际上，如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054.则有可能是铁壳的T666或TO5而学用的CS9013,有TO・92A、TO・92B•还有TO-5,TO-46,TO-5 2等等，千变万化•还有一个就是电阻，在DEVICE库中，它也是简单地把它们称为RESI和RES2•不管它是100Q还是470KQ都一样，对电路板而言，它与欧姆数根本不相关，完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻，都可以用元件封装，而功率数大一点的话•可用，等等•现将常用的元件封装整理如下: 电阻类及无极性双端元件无极性电容有极性电容• 二极管及石英晶体振荡器XTALI 晶体管、FET、UJTTO-xxx(TO-3JO-5) 可变电阻(POT1、POT2) VRI-VR5当然•我们也可以打开C:\Client98\PCB98\Iibrary\M来查找所用零件的对应封装・这些常用的元件封装•大家最好能把它背下来,这些元件封装•大家可以把它拆分成两部分来记如电阻可拆成AXIAL和.AXIAL翻译成中文就是轴状的侧是该电阻在印刷电路板上的焊盘间的距离也就是300血1（因为在电机领域里，是以英制单位为主的•同样的•对于无极性的电容9也是一样;对有极性的电容如电解电容•其封装为R4.6等■其中为焊盘间距为电容圆筒的外径.对于晶体管挪就直接看它的外形及功率决功率的晶体管•就用TO_3冲功率的晶体管•如果是扁平的，就用TO-220,如果是金厲壳的，就用TO・66•小功率的晶体管，就用TO-5JO-46JO-92A等都可以仮正它的管脚也长■弯一下也可以.对于常用的集成IC电路•有DIPxx.就是双列直插的元件封装,DIP8就是双排海排有4个脚•两排间距离是300mil•焊盘间的距离是就是单排的封装•等等.值得我们注意的是晶体管与可变电阻•它们的包装才是最令人头痛的9同样的包装,其管脚可不一定一样•例如•对于TO-92B之类的包装,通常是1脚为E（发射极），而2脚有可能是B极（基极），也可能是C（集电极）;同样的」脚有可能是U也有可能是B•具体是那个，只有拿到了元件才能确定•因此•电路软件不敢硬性定义焊盘名称（管脚名称）侗样的•场效应管.MOS管也可以用跟晶体管一样的封装•它可以通用于三个引脚的元件.Q1・B•在PCB里9加载这种网络表的时候，就会找不到节点（对不上）.在可变电阻上也同样会出现类似的问题:在原理图中、可变电阻的管脚分别为1. W.及2.所产生的网络表•就是1、2和W•在PCB电路板中，焊盘就是123•当电路中有这两种元件时•就要修改PCB与SCH之间的差异最快的方法是在产生网络表后•直接在网络表中, 将晶体管管脚改为123;将可变电阻的改成与电路板元件外形一样的123即可。
常用元件库
一、常用元件库1.原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddb2.PCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb二、部分元件库说明：Protel Dos Schematic 4000 Cmos .Lib 40.系列CMOS管集成块元件库Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产的元件库Protes Dos Schematic NEC.lib NEC公司生产的集成块元件库Protes Dos Schematic Operationel Amplifers.lib 运算放大器元件库Protes Dos Schematic TTL.Lib 晶体管集成块元件库 74系列Protel Dos Schematic Voltage Regulator.lib 电压调整集成块元件库Protes Dos Schematic Zilog.Lib 齐格格公司生产的Z80系列CPU集成块元件库三、元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏Power Objects 电源工具栏Digital Objects 数字器件工具栏Simulation Sources 模拟信号源工具栏PLD Toolbars 映象工具栏四、部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关五、1.74系列：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS85 TTL 四S90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\\输出移位寄存器74LS97 TTL 6位同步二进制乘法器注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。
protel dxp 元件库中的常用元件
protel dxp 元件库中的常用元件部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，可下载自行修改==================================== 文章来源：互联网作者：不详====================================初学protel DXP 碰到最多地问题就是：不知道元件放在哪个库中.这里我收集了DXP2004常用元件库下常见地元件.使用时,只需在libary中选择相应地元件库后,输入英文地前几个字母就可看到相应地元件了.通过添加通配符*,可以扩大选择范围.下面这些库元件都是DXP 2004自带地不用下载.b5E2RGbCAP########### DXP2004下Miscellaneous Devices.Intlib元件库中常用元件有：电阻系列<res*）排组<res pack*）电感<inductor*）电容<cap*,capacitor*）二极管系列<diode*,d*）三极管系列<npn*,pnp*,mos*,MOSFET*,MESFET*,jfet*,IGBT*）运算放大器系列<op*）继电器<relay*）8位数码显示管<dpy*）电桥<bri*bridge）光电耦合器( opto* ,optoisolator >光电二极管、三极管<photo*）模数转换、数模转换器<adc-8,dac-8）晶振<xtal）电源<battery）喇叭<speaker）麦克风<mic*）小灯泡<lamp*）响铃<bell）天线<antenna）保险丝<fuse*）开关系列<sw*）跳线<jumper*）变压器系列<trans*）？？？？<tube*）<scr）<neon）<buzzer）<coax）晶振<crystal oscillator）地元件库名称是Miscellaneous Devices.Intlib, 在search栏中输入 *soc 即可.###########DXP2004下Miscellaneous connectors.Intlib元件库中常用元件有：(con*,connector*>(header*> (MHDR*> 定时器NE555P 在库TI analog timer circit.Intlib中p1EanqFDPw电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO-126H和TO-126V场效应管和三极管一样整流桥 D-44 D-37 D-46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻:RES1,RES2,RES3,RES4。
AD元件库中常用元件19862
AD软件元件库中常用元件Altium下Miscellaneous Devices.Intlib元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search栏中输入*soc 即可。
Altium下Miscellaneous connectors.Intlib元件库中常用元件有：(con*，connector*)(header*)(MHDR*)定时器NE555P 在库TI analog timer circit.Intlib中电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TOTO-126V和TO-126H 系列79和78电源稳压块．场效应管和三极管一样整流桥D-44 D-37 D-46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过,除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但2N3054,的NPN如果它是3,—TO那它有可能是铁壳子的2N3055的NPN如果它是,实际上则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-5 2等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:电阻类及无极性双端元件AXIAL0.3-AXIAL1.0无极性电容RAD0.1-RAD0.4有极性电容RB.2/.4-RB.5/1.0二极管DIODE0.4及DIODE0.7石英晶体振荡器XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装.这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为RB.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2,所产生的网络表,就是1、2和W,在PCB电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可。
AD元件库中常用元件
A D软件元件库中常用元件Altium下MiscellaneousDevices.Intlib元件库中常用元件有：电阻系列（res*）排组（respack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器(opto*，optoisolator)光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）晶振（crystaloscillator）的元件库名称是MiscellaneousDevices.Intlib,在search栏中输入*soc即可。
Altium下Miscellaneousconnectors.Intlib元件库中常用元件有：(con*，connector*)(header*)(MHDR*)定时器NE555P在库TIanalogtimercircit.Intlib中电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO-126H和TO-126V场效应管和三极管一样整流桥D-44D-37D-46单排多针插座CONSIP双列直插元件DIP晶振XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2:封装属性为D系列(D-44,D-37,D-46)电阻:AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3.其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管:DIODE0.4-DIODE0.7其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块:DIP8-DIP40,其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说02011/20W04021/16W06031/10W08051/8W12061/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过,除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-52等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:电阻类及无极性双端元件AXIAL0.3-AXIAL1.0无极性电容RAD0.1-RAD0.4有极性电容RB.2/.4-RB.5/1.0二极管DIODE0.4及DIODE0.7石英晶体振荡器XTAL1晶体管、FET、UJTTO-xxx(TO-3,TO-5)可变电阻(POT1、POT2)VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装.这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为RB.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2, 所产生的网络表,就是1、2和W,在PCB电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可。
AD元件库中常用元件
AD软件元件库中常用元件Altium下Miscellaneous Devices.Intlib元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search栏中输入*soc 即可。
Altium下Miscellaneous connectors.Intlib元件库中常用元件有：(con*，connector*)(header*)(MHDR*)定时器NE555P 在库TI analog timer circit.Intlib中电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO-126H和TO-126V场效应管和三极管一样整流桥D-44 D-37 D-46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过,除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-52等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:电阻类及无极性双端元件AXIAL0.3-AXIAL1.0无极性电容RAD0.1-RAD0.4有极性电容RB.2/.4-RB.5/1.0二极管DIODE0.4及DIODE0.7石英晶体振荡器XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装.这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为R B.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2,所产生的网络表,就是1、2和W,在PCB电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可。
AD元件库中常用元件
AD软件元件库中常用元件Altium下MiscellaneousDevices.Intlib元件库中常用元件有：电阻系列（res*）排组（respack*）电感（inductor*）电容（cap*，capacitor*）继电器（8电桥（晶振（xtal电源（天线（保险丝（变压器系列（trans*）晶振（crystaloscillator）的元件库名称是MiscellaneousDevices.Intlib,在search栏中输入*soc即可。
Altium下Miscellaneousconnectors.Intlib元件库中常用元件有：(con*，connector*)(header*)(MHDR*)定时器NE555P在库TIanalogtimercircit.Intlib中电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管三极管整流桥晶振电阻电解电容电位器二极管:三极管:顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2:封装属性为D系列(D-44,D-37,D-46)电阻:AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3.其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管:DIODE0.4-DIODE0.7其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块贴片电阻060308051/8W12061/4W1210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过,除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-52等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:二极管晶体管、可变电阻当然,装.的,对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).件时,。
AD元件库中常用元件
AD软件元件库中常用元件Altium下Miscellaneous Devices.Intlib元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search 栏中输入 *soc 即可。
Altium下Miscellaneous connectors.Intlib元件库中常用元件有：(con*，connector*)(header*)(MHDR*)定时器NE555P 在库TI analog timer circit.Intlib中电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO-126H和TO-126V场效应管和三极管一样整流桥 D-44 D-37 D-46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过,除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-5 2等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:电阻类及无极性双端元件 AXIAL0.3-AXIAL1.0无极性电容 RAD0.1-RAD0.4有极性电容 RB.2/.4-RB.5/1.0二极管 DIODE0.4及 DIODE0.7石英晶体振荡器 XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装.这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为R B.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2, 所产生的网络表,就是1、2和W,在PCB电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可。
AD元件库中常用元件
AD软件元件库中常用元件Altium下Miscellaneous 元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）晶振（crystal oscillator）的元件库名称是Miscellaneous , 在search栏中输入*soc 即可。
Altium下Miscellaneous 元件库中常用元件有：(con*，connector*)(header*)(MHDR*)定时器NE555P 在库TI analog timer 中电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO-126H和TO-126V场效应管和三极管一样整流桥D-44 D-37 D-46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为到电解电容:electroi;封装属性为.4到电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为(小功率)(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻: 其中指电阻的长度,一般用瓷片电容: 其中指电容大小,一般用电解电容:..8 其中.1/..8指电容大小.一般<100uF用.2,100uF-470uF用.4,>470uF用.6二极管: 其中指二极管长短,一般用发光二极管:.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=关于零件封装我们在前面说过,除了库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:晶体管是我们常用的的元件之一,在库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-52等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用元件封装,而功率数大一点的话,可用,等等.现将常用的元件封装整理如下:电阻类及无极性双端元件无极性电容有极性电容.二极管及石英晶体振荡器XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\库来查找所用零件的对应封装.这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻可拆成AXIAL和,AXIAL翻译成中文就是轴状的,则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,也是一样;对有极性的电容如电解电容,其封装为R.4,.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2,所产生的网络表,就是1、2和W,在PCB电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可。
multisim的常用元件库资料
multisim的常用元件库资料Multisim是一款电路仿真软件，支持设计、仿真和分析电路。
在使用Multisim进行电路设计时，我们需要选择合适的元件库进行仿真分析。
本文将介绍Multisim中常用的元件库。
1. 基本元件库基本元件库是Multisim中最常用的元件库，包括电子器件、电源、信号发生器等。
这个库中的元件是所有电路设计的基础。
基本元件库中的元件包括：1. 电源：包括直流电源和交流电源。
2. 电子器件：包括二极管、三极管、场效应管、齐纳二极管等。
3. 传感器元件：包括温度传感器、光电传感器、声音传感器等。
4. 信号发生器：包括正弦波发生器、矩形波发生器、三角波发生器等。
模拟元件库主要用于设计模拟电路，包括各种类型的放大器、滤波器、振荡器和比较器等。
这些元件在模拟电路的设计中非常常用。
1. 放大器：包括运放、差分放大器、放大倍数可调的放大器等。
2. 滤波器：包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。
3. 振荡器：包括正弦波振荡器、方波振荡器、斯奈德振荡器等。
4. 比较器：包括比较器、比较器门等。
数字元件库用于设计数字电路，包括门电路、触发器、计数器等。
这些元件不仅广泛应用于数字电路设计中，也可以与模拟元件库中的元件组合使用，进行混合信号设计。
1. 门电路：包括与门、或门、非门、异或门、多路选择器等。
2. 触发器：包括RS触发器、D触发器、JK触发器等。
3. 计数器：包括二进制计数器、十进制计数器等。
4. 存储器：包括SRAM、DRAM、EPROM等。
4. 模拟RF元件库模拟RF元件库主要用于设计无线电频率电路，包括射频放大器、混频器、发射机和接收机等。
这些元件可以用于设计各种类型的无线电电路，包括无线通信、雷达、卫星通信等。
2. 混频器：包括平衡混频器、单端混频器等。
3. 发射机：包括AM发射机、FM发射机等。
芯片元件库包括各种芯片和模块，可以快速实现电路功能。
这个库中的元件大多为可编程IC或者数字信号处理器。
protel_dxp_2004_元件库中的常用元件
====================================文章来源：互联网作者：不详====================================初学protel DXP 碰到最多的问题就是：不知道元件放在哪个库中。
这里我收集了DXP2004常用元件库下常见的元件。
使用时，只需在libary中选择相应的元件库后，输入英文的前几个字母就可看到相应的元件了。
通过添加通配符*，可以扩大选择范围。
下面这些库元件都是DXP 2004自带的不用下载。
########### DXP2004下Miscellaneous Devices.Intlib元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）？？？？（tube*）（scr）（neon）（buzzer）（coax）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search栏中输入 *soc 即可。
########### DXP2004下Miscellaneous connectors.Intlib元件库中常用元件有：(con*，connector*)(header*)(MHDR*)定时器NE555P 在库TI analog timer circit.Intlib中电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO-126H和TO-126V场效应管和三极管一样整流桥 D-44 D-37 D-46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4 瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4 发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过,除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-52等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:电阻类及无极性双端元件 AXIAL0.3-AXIAL1.0无极性电容 RAD0.1-RAD0.4有极性电容 RB.2/.4-RB.5/1.0二极管 DIODE0.4及 DIODE0.7石英晶体振荡器 XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装.这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为RB.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2,所产生的网络表,就是1、2和W,在PCB电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可.。
Proteus元件库汇总
Proteus元件库汇总Proteus是一款用于电子电路仿真和PCB设计的软件，它是电子工程师常用的工具之一、Proteus提供了丰富的元件库，包括传感器、集成电路、接口电路和其他常用元件。
本文将对Proteus元件库进行汇总介绍。
1.传感器元件库：-温度传感器：DS18B20、LM35等。
-湿度传感器：DHT11、DHT22等。
-光照传感器：LDR、APDS9960等。
-加速度传感器：ADXL345、MPU6050等。
-磁场传感器：HMC5883L、QMC5883L等。
-压力传感器：MPX4250、BMP280等。
-气体传感器：MQ-2、MQ-5等。
-颜色传感器：TCS230、TCS3200等。
2.集成电路元件库：-运算放大器：LM741、LM358等。
-电压调节器：LM7805、LM317等。
-信号发生器：LM555、XR2206等。
-ADC和DAC：ADC0804、MCP3008等。
-时钟芯片：DS1302、DS3231等。
-驱动模块：ULN2003、L298N等。
-逻辑门：NOT、AND、OR、XOR等。
3.接口电路元件库：-数字显示器：数码管、LED等。
-液晶显示模块：16x2、20x4等。
-OLED显示屏：SSD1306、SH1106等。
-蜂鸣器：蜂鸣器模块、有源蜂鸣器等。
-无线通信模块：NRF24L01、HC-05、ESP8266等。
-蓝牙模块：HC-05、HC-06等。
-GPS模块：UBLOXNEO-6M等。
-RFID模块：RC522等。
4.其他常用元件：-电阻器：各种阻值的电阻器。
-电容器：陶瓷电容器、电解电容器等。
-电感器：线圈电感、变压器等。
-开关：按钮开关、滑动开关等。
-继电器：5V继电器、12V继电器等。
-电源模块：电源适配器、电池管理模块等。
-电池：锂电池、镍氢电池等。
总的来说，Proteus的元件库非常丰富，涵盖了传感器、集成电路、接口电路和其他常用元件。
使用Proteus进行电路仿真和PCB设计时，可以方便地选取所需的元件，快速搭建电路并进行仿真分析。
元件库中常用元件
元件库中常用元件Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998AD软件元件库中常用元件Altium下Miscellaneous 元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）晶振（crystal oscillator）的元件库名称是Miscellaneous , 在search栏中输入 *soc 即可。
Altium下Miscellaneous 元件库中常用元件有：(con*，connector*)(header*)(MHDR*)定时器NE555P 在库TI analog timer 中电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO-126H和TO-126V场效应管和三极管一样整流桥 D-44 D-37 D-46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为到电解电容:electroi;封装属性为.4到电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为(小功率)(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻: 其中指电阻的长度,一般用瓷片电容: 其中指电容大小,一般用电解电容:..8 其中.1/..8指电容大小.一般<100uF用.2,100uF-470uF用.4,>470uF用.6二极管: 其中指二极管长短,一般用发光二极管:.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=关于零件封装我们在前面说过,除了库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下: 晶体管是我们常用的的元件之一,在库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-52等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用元件封装,而功率数大一点的话,可用,等等.现将常用的元件封装整理如下:电阻类及无极性双端元件无极性电容有极性电容 .二极管及石英晶体振荡器 XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\库来查找所用零件的对应封装.这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻可拆成AXIAL和,AXIAL翻译成中文就是轴状的,则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,也是一样;对有极性的电容如电解电容,其封装为R.4,.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2, 所产生的网络表,就是1、2和W,在PCB电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可。
multisim元件库介绍以及中英文全面解析
multisim元件库介绍以及中英文全面解析Multisim是电子电路仿真软件，提供了丰富的元件库以供用户使用。
下面是Multisim元件库的介绍和中英文解析：1.模拟元件库（Analog）该元件库包括了各种模拟器件，如放大器、滤波器、振荡器、信号发生器等。
其中常用的元件有：-电阻器（Resistor）-电容器（Capacitor）-电感器（Inductor）-变压器（Transformer）-运算放大器（Operational Amplifier）-差分放大器（Differential Amplifier）-低通滤波器（Low Pass Filter）-高通滤波器（High Pass Filter）-带通滤波器（Band Pass Filter）-窄带滤波器（Bandwidth Filter）-带阻滤波器（Band Stop Filter）-正弦波发生器（Sine Wave Generator）2.数字元件库（Digital）该元件库包括了各种数字器件，如逻辑门、计数器、触发器、移位寄存器等。
其中常用的元件有：-与门（AND Gate）-或门（OR Gate）-非门（NOT Gate）-与非门（NAND Gate）-或非门（NOR Gate）-异或门（XOR Gate）-手动开关（Switch）- 555定时器（555 Timer）- JK触发器（JK Flip Flop）- D触发器（D Flip Flop）-梯形计数器（Ripple Counter）-移位寄存器（Shift Register）3. RF经典元件库（RF Classic）该元件库包括了常用的射频（RF）组件，如双极性晶体管、场效应晶体管、射频变压器等。
其中常用的元件有：-双极性晶体管（Bipolar Junction Transistor，BJT）-场效应晶体管（Field-Effect Transistor，FET）-射频变压器（RF Transformer）-射频电抗器（RF Inductor）-射频电容器（RF Capacitor）-高频滤波器（High Frequency Filter）4.传感器元件库（Sensors）该元件库包括了各种传感器，如温度传感器、光敏传感器、气体传感器、声音传感器等。
dxp_2004_元件库中的常用元件所在位置
########### DXP2004下Miscellaneous Devices.Intlib元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）？？？？（tube*）（scr）（neon）（buzzer）（coax）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search栏中输入*soc 即可。
########### DXP2004下Miscellaneous connectors.Intlib元件库中常用元件有：(con*，connector*)(header*)(MHDR*)定时器NE555P 在库TI analog timer circit.Intlib中电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO-126H和TO-126V场效应管和三极管一样整流桥D-44 D-37 D-46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4 发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过,除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-5 2等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:电阻类及无极性双端元件AXIAL0.3-AXIAL1.0无极性电容RAD0.1-RAD0.4有极性电容RB.2/.4-RB.5/1.0二极管DIODE0.4及DIODE0.7石英晶体振荡器XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装.这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为RB.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2,所产生的网络表,就是1、2和W,在PCB电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可.PROTEUS元件库元件名称（转）2008年07月22日星期二17:04元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG[size=+0]转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BA TTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
元件库中的常用元件查找
初学protel DXP 碰到最多的问题就是：不知道元件放在哪个库中。
这里我收集了DXP2004常用元件库下常见的元件。
使用时，只需在libary中选择相应的元件库后，输入英文的前几个字母就可看到相应的元件了。
通过添加通配符*，可以扩大选择范围。
下面这些库元件都是DXP 2004自带的不用下载。
########### DXP2004下Miscellaneous Devices.Intlib元件库中常用元件有：
电阻系列（res*）排组（res pack*）
电感（inductor*）
电容（cap*，capacitor*）
二极管系列（diode*，d*）
三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）
运算放大器系列（op*）
继电器（relay*）
8位数码显示管（dpy*）
电桥（bri*bridge）
光电耦合器( opto* ，optoisolator )
光电二极管、三极管（photo*）
模数转换、数模转换器（adc-8，dac-8）
晶振（xtal）
电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）
保险丝（fuse*）
开关系列（sw*）跳线（jumper*）
变压器系列（trans*）
？？？？（tube*）（scr）（neon）（buzzer）（coax）
晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search栏中输入 *soc 即可。
########### DXP2004下Miscellaneous connectors.Intlib元件库中常用元件有：
(con*，connector*)
(header*)
(MHDR*)
定时器NE555P 在库TI analog timer circit.Intlib中
电阻 AXIAL
无极性电容 RAD
电解电容 RB-
电位器 VR
二极管 DIODE
三极管 TO
电源稳压块78和79系列 TO-126H和TO-126V
场效应管和三极管一样
整流桥 D-44 D-37 D-46
单排多针插座 CON SIP
双列直插元件 DIP
晶振 XTAL1
电阻:RES1,RES2,RES3,RES4;封装属性为axial系列
无极性电容:cap;封装属性为RAD-0.1到rad-0.4
电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0
电位器:pot1,pot2;封装属性为vr-1到vr-5
二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)
三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林
顿管)
电源稳压块有78和79系列;78系列如7805,7812,7820等
79系列有7905,7912,7920等
常见的封装属性有to126h和to126v
整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)
电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4 瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1
电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6
二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4 发光二极管:RB.1/.2
集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8
贴片电阻
0603表示的是封装尺寸与具体阻值没有关系
但封装尺寸与功率有关通常来说
0201 1/20W
0402 1/16W
0603 1/10W
0805 1/8W
1206 1/4W
电容电阻外形尺寸与封装的对应关系是:
0402=1.0x0.5
0603=1.6x0.8
0805=2.0x1.2
1206=3.2x1.6
1210=3.2x2.5
1812=4.5x3.2
2225=5.6x6.5
关于零件封装我们在前面说过,除了DEVICE.LIB库中的元件外,其它库的元件都已经有了
固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:
晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但
实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有
可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有
TO-5,TO-46,TO-5
2等等,千变万化.
还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω
还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决
定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话
,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:
电阻类及无极性双端元件 AXIAL0.3-AXIAL1.0
无极性电容 RAD0.1-RAD0.4
有极性电容 RB.2/.4-RB.5/1.0
二极管 DIODE0.4及 DIODE0.7
石英晶体振荡器 XTAL1
晶体管、FET、UJT TO-xxx(TO-3,TO-5)
可变电阻(POT1、POT2) VR1-VR5
当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用
零件的对应封
装.
这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分
来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印
刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为
主的.同样
的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,
其封装为R
B.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.
对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率
的晶体管
,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就
用TO-5
,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.
对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引
脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.
值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚
可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚
有可能是
B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个
,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的
,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.
Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).
在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2,
所产生的网络表,就是1、2和W,在PCB电路板中,焊盘就是1,2,3.当电路中有这两种元
件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶
体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可.。
