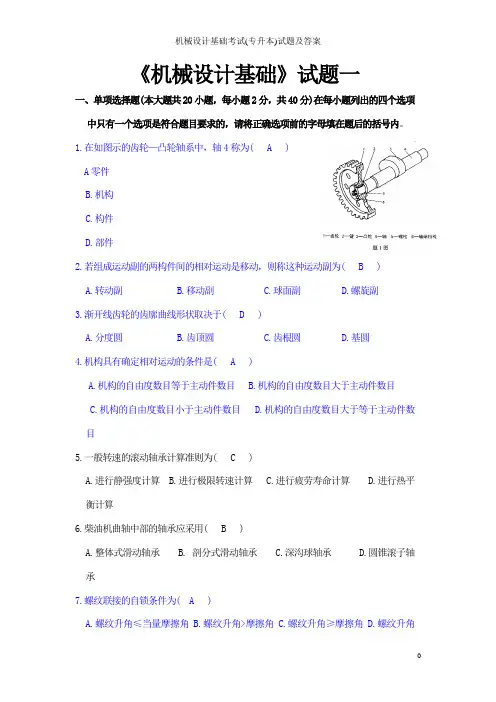

机械设计基础考试(专升本)试题及答案

《机械设计基础》试题一一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.在如图示的齿轮—凸轮轴系中，轴4称为( A )A零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( B )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( D )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( A )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( C )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用( B )A.整体式滑动轴承B. 剖分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为( A )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( C )A.σωω=-max min B. σωω=+max min2C. σωωω=-max minmD.σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在( A )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( C )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是( A )A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用( C )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为获得曲柄摇杆机构，其机架应取( B )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( B )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( A )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数YFS值有关的参数是( C )A.工作齿宽bB.模数mC.齿数zD.压力角α 17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( B )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( B ) （注：下标t 表示端面，a 表示轴向，1表示蜗杆、2表示蜗轮）A.m t1=m a2, αt1=αa2,γ=βB.m a1=m t2, αa1=αt2,γ=βC.m t1=m a2, αt1=αa2,γ=-βD.m a1=m a2, αa1=αt2,γ=-β 19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( D ) A.凸缘联轴器 B.齿式联轴器 C.万向联轴器 D.弹性柱销联轴器 20.带传动的主要失效形式是带的( A )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和受力情况。

机械设计基础自学考试真题版

. ..专业. .专注. 机械设计基础自考真题-----------------------作者：-----------------------日期：提供自考历年真题答案，10元/年；综合真题答案50元。

QQ:1092168827（）单项选择：1.题1图为卷扬机传动示意图，图中序号3所示部分属于( )A.动力部B.传动部分C.控制部分D.工作部分2.由m个构件所组成的复合铰链所包含的转动副个数为( )A.1B.m-1C.mD.m+l3.无急回特性的平面四杆机构，其极位夹角为( )A.<B.=C.≥D.4.凸轮机构的主要优点是( )A.实现任意预期的从动件运动规律B.承载能力大C.适合于高速场合D.凸轮轮廓加工简单5.在设计直动平底从动件盘形凸轮机构时，若出现运动失真现象，则应( )A.减小凸轮基圆半径B.增大凸轮基圆半径C.减小平底宽度D.增大平底宽度6.棘轮机构中采用了止回棘爪主要是为了( )A.防止棘轮反转B.对棘轮进行双向定位C.保证棘轮每次转过相同的角度D.驱动棘轮转动7.与相同公称尺寸的三角形粗牙螺纹相比，细牙螺纹( )A.自锁性好，螺杆强度低B.自锁性好，螺杆强度高C.自锁性差，螺杆强度高D.自锁性差，螺杆强度低8.在各种类型的键联接中，传动件定心精度不高的是( )A.楔键联接B.花键联接C.平键联接D.半圆键联接9.普通V带传动中，若主动轮圆周速度为v1，从动轮圆周速度为v2，带的线速度为v，则 .专业. .专注.( )A.v1=v=v2B.v1>v>v2C.v1>v=v2D.v1=v>v210.常用来传递空间两交错轴运动的齿轮机构是( )A.直齿圆柱齿轮B.直齿圆锥齿轮C.斜齿圆锥齿轮D.蜗轮蜗杆11.选择齿轮精度的主要依据是齿轮的( )A.圆周速度B.转速C.传递功率D.传递扭矩12.对齿轮轮齿材料性能的基本要( )A.齿面要软，齿芯要韧B.齿面要硬，齿芯要脆C.齿面要软，齿芯要脆D.齿面要硬，齿芯要韧13.在闭式蜗杆传动设计中，除进行强度计算外，考虑到相对滑动速度大，摩擦磨损严重，还需进行( )A.磨损计算B.刚度计算C.热平衡计算D.稳定性计算14.开式蜗杆传动的主要失效形式是( )A.轮齿折断和齿面胶合B.齿面磨损和轮齿折断C.齿面点蚀和齿面磨损D.齿面胶合和齿面点蚀15.联接轴线相交、角度较大的两轴宜采用( )A.刚性凸缘联轴器B.弹性柱销联轴器C.万向联轴器D.夹壳联轴器16.按承受载荷的性质分类，减速器中的齿轮轴属于( )A.传动轴B.心轴C.转轴D.钢丝软轴17.在传动中，各齿轮轴线位置固定不动的轮系称为( )A.周转轮系B.定轴轮系C.行星轮系D.混合轮系l8.型号为7315的滚动轴承，其径是( )A.15mmB.60mmC.75mmD.90mm19.在下列滚动轴承中，极限转速最高的是( )A.圆柱滚子轴承B.圆锥滚子轴承C.滚针轴承D.球轴承20.为了减小机械运转中周期性速度波动的程度，应在机械中安装( )A.调速器B.变速装置C.减速器D.飞轮21.一曲柄摇杆机构，若改为以曲柄为机架，则将演化为（）A.曲柄摇杆机构B.双曲柄机构C.双摇杆机构D.导杆机构.专业. .专注..专业. .专注.22.铰链四杆机构ABCD 中，AB 为曲柄，CD 为摇杆，BC 为连杆。

机械设计基础试题(含答案)

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。

自考机械基础历年试题及答案

自考机械基础历年试题及答案一、单项选择题（每题1分，共10分）1. 机械设计中，通常所说的“三视图”指的是什么？A. 平面图、立面图、剖面图B. 左视图、正视图、俯视图C. 侧视图、正视图、俯视图D. 透视图、轴测图、剖视图答案：B2. 在机械传动中，哪种传动方式允许轴之间的中心距可以较大？A. 链传动B. 带传动C. 齿轮传动D. 蜗杆传动答案：B3. 下列哪种材料属于金属材料？A. 铝合金B. 塑料C. 陶瓷D. 橡胶答案：A4. 机械零件的疲劳破坏通常发生在哪个阶段？A. 初始设计阶段B. 制造加工阶段C. 使用维护阶段D. 长期循环加载阶段答案：D5. 在机械加工中，为了提高切削效率，通常会采取哪种措施？A. 增加切削速度B. 减少进给量C. 降低切削温度D. 增加刀具磨损答案：A6. 下列哪种轴承属于滑动轴承？A. 深沟球轴承B. 推力球轴承C. 自调心球轴承D. 整体式滑动轴承答案：D7. 机械系统中，为了减少振动，通常会采取哪种措施？A. 增加系统的刚度B. 增加系统的阻尼C. 减少系统的阻尼D. 增加系统的重量答案：B8. 在机械设计中，哪种连接方式可以实现轴与轴之间的紧密连接？A. 螺纹连接B. 键连接C. 焊接D. 铆接答案：B9. 下列哪种材料具有较好的自润滑性能？A. 聚四氟乙烯B. 铸铁C. 钢D. 铝合金答案：A10. 在机械制造中，为了提高零件的疲劳强度，通常可以采取哪种措施？A. 增加零件的尺寸B. 减少零件的表面粗糙度C. 增加零件的工作温度D. 减少零件的材料硬度答案：B二、多项选择题（每题2分，共10分）11. 下列哪些因素会影响齿轮的寿命？A. 材料的硬度B. 齿轮的精度C. 润滑条件D. 齿轮的形状答案：A, B, C12. 在机械设计中，下列哪些措施可以提高零件的耐磨性？A. 选择合适的材料B. 提高零件的表面硬度C. 增加零件的尺寸D. 改善零件的表面粗糙度答案：A, B, D13. 下列哪些属于机械故障的常见原因？A. 设计不当B. 材料缺陷C. 操作失误D. 维护不足答案：A, B, C, D14. 在机械加工中，下列哪些因素会影响切削温度？A. 切削速度B. 进给量C. 刀具材料D. 工件材料答案：A, B, C, D15. 下列哪些措施可以提高机械系统的稳定性？A. 增加系统的刚度B. 增加系统的阻尼C. 减少系统的阻尼D. 增加系统的重量答案：A, B三、填空题（每题1分，共10分）16. 机械设计中的“三化”原则指的是________、________、________。

到机械设计基础试卷全国自考历年试题和答案

到机械设计基础试卷全国自考历年试题和答案全国2007年4月高等教育自学考试机械设计基础试题课程代码：02185一、单项选择题（本大题共20小题，每小题2分，共40分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.一曲柄摇杆机构，若改为以曲柄为机架，则将演化为（）A.曲柄摇杆机构B.双曲柄机构C.双摇杆机构D.导杆机构2.铰链四杆机构ABCD中，AB为曲柄，CD为摇杆，BC为连杆。

若杆长l AB=30mm,l BC=70mm，l CD=80mm，则机架最大杆长为（）A.80mmB.100mmC.120mmD.150mm3.在下列平面四杆机构中，一定无急回特性的机构是（）A.曲柄摇杆机构B.摆动导杆机构C.对心曲柄滑块机构D.偏置曲柄滑块机构4.在设计直动滚子从动件盘形凸轮机构时，若发生运动失真现象，可以（）A.减少基圆半径B.增大滚子半径C.增大基圆半径D.增加从动件长度5.带传动正常工作时不能保证准确的传动比是因为（）A.带存在弹性滑动B.带容易变形和磨损C.带在带轮上打滑D.带的材料不符合虎克定律6.在承受横向载荷的普通紧螺栓联接中，螺栓杆所受应力为（）A.扭切应力B.拉应力C.扭切应力和拉应力D.扭切应力或拉应力7.普通平键长度的主要选择依据是（）A.传递转矩的大小B.轮毂的宽度C.轴的的直径D.传递功率的大小8.链传动与带传动相比较，其主要优点是（）A.工作时平稳、无噪声B.制造费用低C.对环境要求高D.能保持准确的平均传动比9.渐开线齿轮的齿廓曲线形状取决于（） A.分度圆 B.基圆 C.齿根圆D.齿顶圆10.在单向运转的齿轮上，如果齿轮的弯曲疲劳强度不够，首先出现疲劳裂纹的部位是（）A.受压侧的节线部分B.受压侧的齿根部分C.受拉侧的节线部分D.受拉侧的齿根部分11.开式齿轮传动的主要失效形式是（）A.过载折断B.齿面胶合C.齿面点蚀D.齿面磨损12.设计一对渐开线标准斜齿圆柱齿轮传动，不应圆整的参数是（）A.分度圆直径B.齿轮宽度C.传动中心距D.齿数13.蜗杆传动比的正确表达式为（）A.1221d d n n i ==B.2121d d n n i ==C.1221z z n n i ==D.1221d d i =ωω=14.对闭式蜗杆传动进行热平衡计算的主要目的是（）A.防止润滑油受热后膨胀外溢，造成环境污染B.防止润滑油温度过高而使润滑条件恶化 C.防止蜗轮材料在高温下机械性能下降D.防止蜗轮蜗杆发生热变形后，正确啮合条件受到破坏 15.在下列联轴器中，属于刚性联轴器的是（） A.万向联轴器 B.齿式联轴器 C.弹性柱销联轴器D.凸缘联轴器16.轴的强度计算公式22v )T (M M α+=中折算系数α是考虑（）A.计算公式不准确B.弯矩和转矩的循环特性不同C.材料抗弯与抗扭的性能不同D.强度理论的要求不同17.型号为6310的滚动轴承，其类型名称为（）A.深沟球轴承B.调心球轴承C.滚针轴承D.圆锥滚子轴承18.轴承在基本额定动载荷作用下，运转106转时，发生疲劳点蚀的概率为（） A.10% B.50% C.70%D.90%19.对于小型、低速或间歇运转的不重要的滑动轴承，应采用的润滑方式是（） A.人工供油润滑 B.压力润滑 C.浸油润滑D.滴油润滑20.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为（）A.2minmax ω+ω=δ B.min max ω-ω=δC.min max min max ω-ωω+ω=δD.m minmax ωω-ω=δ二、填空题（本大题共10小题，每空1分，共10分）请在每小题的空格中填上正确答案。

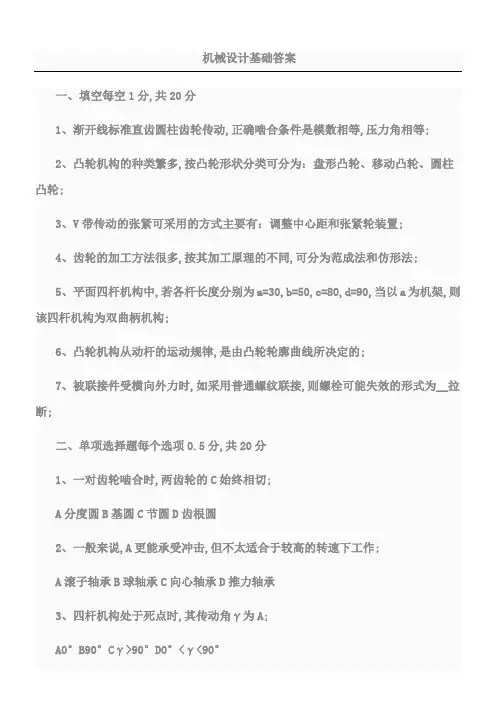

机械设计基础试题答卷及参考答案

一、填空每空1分,共20分1、渐开线标准直齿圆柱齿轮传动,正确啮合条件是模数相等,压力角相等;2、凸轮机构的种类繁多,按凸轮形状分类可分为：盘形凸轮、移动凸轮、圆柱凸轮;3、V带传动的张紧可采用的方式主要有：调整中心距和张紧轮装置;4、齿轮的加工方法很多,按其加工原理的不同,可分为范成法和仿形法;5、平面四杆机构中,若各杆长度分别为a=30,b=50,c=80,d=90,当以a为机架,则该四杆机构为双曲柄机构;6、凸轮机构从动杆的运动规律,是由凸轮轮廓曲线所决定的;7、被联接件受横向外力时,如采用普通螺纹联接,则螺栓可能失效的形式为__拉断;二、单项选择题每个选项0.5分,共20分1、一对齿轮啮合时,两齿轮的C始终相切;A分度圆B基圆C节圆D齿根圆2、一般来说,A更能承受冲击,但不太适合于较高的转速下工作;A滚子轴承B球轴承C向心轴承D推力轴承3、四杆机构处于死点时,其传动角γ为A;A0°B90°Cγ>90°D0°<γ<90°4、一个齿轮上的圆有B;A齿顶圆和齿根圆B齿顶圆,分度圆,基圆和齿根圆C齿顶圆,分度圆,基圆,节圆,齿根圆D分度圆,基圆和齿根圆5、如图所示低碳钢的σ－ε曲线,,根据变形发生的特点,在塑性变形阶段的强化阶段材料恢复抵抗能力为图上C段;AoabBbcCcdDde6、力是具有大小和方向的物理量,所以力是d;A刚体B数量C变形体D矢量7、当两轴距离较远,且要求传动比准确,宜采用;A带传动B一对齿轮传动C轮系传动D螺纹传动8、在齿轮运转时,若至少有一个齿轮的几何轴线绕另一齿轮固定几何轴线转动,则轮系称为A;A行星齿轮系B定轴齿轮系C定轴线轮系D太阳齿轮系9、螺纹的a被称为公称直径;A大径B小径C中径D半径10、一对能满足齿廓啮合基本定律的齿廓曲线称为D;A齿轮线B齿廓线C渐开线D共轭齿廓B11、在摩擦带传动中是带传动不能保证准确传动比的原因,并且是不可避免的;A带的打滑B带的弹性滑动C带的老化D带的磨损D12、金属抵抗变形的能力,称为D;A硬度B塑性C强度D刚度B13、凸轮轮廓与从动件之间的可动连接是 B;A转动副B高副C移动副D可能是高副也可能是低副14、最常用的传动螺纹类型是c;A普通螺纹B矩形螺纹C梯形螺纹D锯齿形螺纹15、与作用点无关的矢量是c;A作用力B力矩C力偶D力偶矩16、有两杆,一为圆截面,一为正方形截面,若两杆材料,横截面积及所受载荷相同,长度不同,则两杆的c不同;A轴向正应力σB轴向线应变εC轴向伸长△lD横向线应变17、作用于某一物体同一点上的两个力,F1=5N,F2=12N;当两个力的夹角为d__时,它们的合力大小为7N;A300B600C900D180018、为使移动后的作用力与原作用力等效,应附加一c;A作用力B力矩C力偶D平衡力系19、阶梯轴应用最广的主要原因是a;A便于零件装拆和固定B制造工艺性好C传递载荷大D疲劳强度高20、使渐开线齿廓得以广泛应用的主要原因之一是A;A中心距可分性B齿轮啮合重合度大于1C啮合角为一定值D啮合线过两齿轮基圆公切线21、V带传动属于__B__;A电传动B摩擦传动C液压传动D啮合传动22、7、由力的可传性原理可知,力对刚体的作用效果不取决于力的c;A作用线B方向C作用点D大小23、普通V带按截面尺寸由小到大分为__D__七种;AGFCDEBABEBCBAZYCABCDEFGDYZABCDE24、闭式传动软齿面齿轮的主要失效形式是b;A齿面胶合B齿面点蚀C齿根折断D齿面磨损25、一对啮合传动齿轮的材料应A;A小齿轮材料力学性能略好B相同C大、小齿轮材料不同D大齿轮材料力学性能略好26、载荷中等冲击,频繁启动和正反转、两轴对中不准确的情况下,联结两轴宜选用c联轴器;A刚性固定式B刚性补偿式C弹性D安全27、凸轮机构的从动件作等加速等减速运动规律,对机构造成b;A刚性冲击B柔性冲击C无冲击D内冲击28、材料相同、横截面面积相等的两拉杆,一为圆形截面,另一为方形截面,在相同拉力作用下,两拉杆横截面上的应力a;A相等B圆杆大于方杆C方杆大于圆杆D长杆大于短杆29、齿轮正变位可以d;A提高齿轮传动的重合度B提高从动齿轮转速C改变齿廓形状D提高其承载能力30、一对齿轮连续传动的条件是B;A模数相等B重合度大于1C压力角相等D传动比恒定31、6.12在曲柄摇杆机构中,当曲柄为原动件,摇杆为从动件时,可将B;A转动变为往复移动B连续转动变为往复摆动C往复移动变为转动D往复摆动变为连续转动32、组成凸轮机构的基本构件有A;A3个B2个C5个D4主动件从动件机架33、如图所示该机构是A;A平底移动从动件盘形凸轮机构B曲柄滑块机构C滚子直动从动件盘形凸轮机构D偏心轮机构34、如图所示凸轮机构的推程运动角是A;A120°B110°C70°D40°35、理论上,标准直齿圆柱齿轮不产生根切的最小齿数是c;AZmin＝14BZmin＝24CZmin＝17DZmin＝2136、确定平行轴定轴轮系传动比符号的方法为c;A只可用－1m确定B只可用画箭头方法确定C既可用－1m确定也可用画箭头方法确定D用画箭头方法确定B37、凸轮机构中从动件的推程采用等速运动规律时,在会发生刚性冲击;A推程的全过程B推程开始瞬时C远休止时D推程的中点38、一圆轴用低碳钢材料制作,若抗扭强度不够,则c对于提高其强度较为有效;A改用合金钢材料B改用铸铁C增加圆轴直径,且改用空心圆截面D减小轴的长度39、7.12如图所示凸轮机构中,c从动件的摩擦损失小且传力性能好;A图aB图bC图c40、带传动采用张紧轮的目的是___A_;A调整带的张紧力B提高带的寿命C减轻带的弹性滑动D提高带的承载能力三、判断题每题0.5分,共10分∨1、齿轮传动的标准安装是指：分度圆与节圆重合;∨2、滚动轴承代号“6215”的含义是深沟球轴承,直径系列2,内径75mm;×3、键联接的主要用途是：轴向固定;×4、渐开线齿廓形状取决于分度圆直径大小;基圆∨5、标准滚动轴承的组成：内圈、外圈、滚动体、保持架;×6、采用合金钢能提高轴的刚度;∨7、工程中常以最大单位长度扭转角不得超过许可的单位长度扭转角作为圆轴扭转时的刚度条件;×8、按轴的受载情况可分为：传动轴、心轴、正轴;转轴∨9、带在工作时产生弹性滑动,是由于带的紧边与松边拉力不等;×10、传动轴是既传递扭矩又承受弯矩的轴;×11、按照有关标准就能选用的零部件,称为标准件,如螺栓、螺母、轴承、齿轮、内燃机的曲轴等;∨12、力偶对刚体的转动效应与它在作用面内的位置无关;×13、运动副是联接,联接也是运动副;×14、物体的平衡就是指物体静止不动;×15、铰链四杆机构根据各杆的长度,即可判断其类型;∨16、柔性约束只能承受拉力,而不能承受压力;×17、点在某瞬时的速度为零,那么该瞬时点的加速度也为零;×18、由于移动副是构成面接触的机械设计基础试卷及答案一一、填空题30分1、根据轮系中各轮轴线在空间的相对位置是否固定,轮系分和两类;2、按轴的承载情况不同,可分为,,;3、当两个构件通过运动副联接,任一个构件的运动受到限制,从而使自由度减少,这种限制就称为;4、一对直齿圆柱齿轮要正确啮合,其和必须相等;5、铰链四杆机构的基本类型有、、三种;6、加惰轮的轮系只改变,不改变;7、直齿圆柱齿轮的基本参数有、、、齿顶高系数和顶隙系数;8、凸轮机构按从动件形式的不同可分为从动杆、从动杆和从动杆;9、键联接主要用于联接和用来确定转动零件的和;10、螺纹联接的防松方法常用、、;11、根据摩擦性质的不同,轴承可以分为两大类;12、根据工作原理的不同,离合器主要分为两大类三、选择题：15分1、机械中常利用的惯性力来越过机构的死点位置;A、主动构件B、联接构件C、从动构件2、普通螺纹的牙型角是;A、30°B、55°C、60°3、个构件直接接触产生某种相对运动的联接称为运动副;A、1B、2C、34、标准齿轮的压力角为20°,在上;A、基圆B、分度圆C、节圆5、复合铰链的转动副数为;A、活动构件数－1B、构件数－1C、等于构件数6、一对渐开线齿轮传动;A、保持传动比恒定不变；B、传动比与中心距有关C、在标准中心距的条件下,分度圆与节圆不重合;7、螺纹的公称直径是指;A、螺纹小径B、螺纹中径C、螺纹大径8、双线螺纹的螺距P=导程L的倍;A、1/2B、2C、3/29、一个作平面运动的构件具有个自由度;A、1B、2C、310、在不能开通孔或拆卸困难的场合宜采用;A、圆柱销B、圆锥销55°C、内螺纹圆柱销圆锥销四、指出下面机构运动简图中的复合铰链、局部自由度和虚约束,并计算机构的自由度,并判断机构是否具有确定的相对运动;15分五、已知一定轴轮系如图所示,已知Z1=40,Z2=80,Z3=20,Z4=60,Z5=25,Z6=50,Z7=3,Z8=30,n1=1440r/min,求1轮系的传动比；2末轮的转速n8；3假定轮1的转向如图,在图中标出各轮的转向;15分2007～2008下学期机械设计基础期考试题B参考答案一、填空题1、定轴轮系周转轮系2、心轴转轴传动轴3、约束数压力角5、曲柄摇杆机构双曲柄机构双摇杆机构6、方向传动比7、齿数模数压力角8、尖顶滚子平底9、轴轴上零件周向固定传递转矩10、摩擦防松机械防松铆钉防松11、滑动轴承滚动轴承12、啮合式摩擦式三、选择题1、C2、C3、B4、B5、B6、A7、C8、A9、C10、C四、解：n=7Pl=9Ph=1F＝3n－2Pl－Ph＝3×7－2×9－1＝2因为原动件说明数目与自由度数相同,所以有确定的运动;五、解：i18=120n8=36r/min机械设计基础试卷及答案二一、选择题：本题共10个小题,每小题2分,共20分1．在一般工作条件下,齿面硬度HB≤350的闭式齿轮传动,通常的主要失效形式为A．轮齿疲劳折断B.齿面疲劳点蚀C．齿面胶合D.齿面塑性变形3．在下列四种型号的滚动轴承中,只能承受径向载荷的是A．6208B.N208C.3208D.52084．下列四种螺纹中,自锁性能最好的是A．粗牙普通螺纹B.细牙普通螺纹C．梯形螺纹D.锯齿形螺纹7．普通平键接联采用两个键时,一般两键间的布置角度为A．90°B.120°C.135°D.180°9．对于普通螺栓联接,在拧紧螺母时,螺栓所受的载荷是A．拉力B.扭矩C．压力D.拉力和扭矩二、填空题：本大题共10个小题,每空1分,共20分;1．轴如按受载性质区分,主要受的轴为心轴,主要受的轴为传动轴;2．代号62203的滚动轴承,为轴承,其内径为mm;3．在一般机械中的圆柱齿轮传动,往往使小齿轮齿宽b1大齿轮齿宽b2；在计算齿轮强度时,工作齿宽b应取;4．普通平键联接的工作面是键的；楔键联接的工作面是键的;5．为了便于互换及适应大量生产,轴承内圈孔与轴的配合采用制,轴承外圈与轴承座孔的配合采用制;7．按照平面图形的形状,螺纹分为、和等;8．按照工作条件,齿轮传动可分为和两种;9．齿轮传动设计时,软齿面闭式传动通常先按设计公式确定传动尺寸,然后验算轮齿弯曲强度;10．直径较小的钢制齿轮,当齿根圆直径与轴径接近时,可以将齿轮和轴做成一体,称为;三、简答题：本大题共6个小题,每题5分,共30分;1．简述螺纹联接的基本类型主要有哪四种2．提高螺栓联接强度的措施有哪些6．滚动轴承的基本类型有哪些标准答案一、选择题：1－5：BCBDC6－10：DBDDD二、填空题：1．弯矩,转矩2．深沟球轴承,173．大于,大齿轮齿宽b24．两侧面,上下面5．基孔,基轴6．静应力,变应力,循环变应力7．三角形螺纹,梯形螺纹,锯齿形螺纹8．开式传动,闭式传动9．齿面接触强度10．齿轮轴三、简答题：1．螺栓联接、螺钉联接、双头螺柱联接、紧定螺钉联接;2．降低螺栓总拉伸载荷的变化范围；改善螺纹牙间的载荷分布；减小应力集中；避免或减小附加应力;3．闭式蜗杆传动的功率损耗包括三部分：轮齿啮合的功率损耗,轴承中摩擦损耗和搅动箱体内润滑油的油阻损耗;4．适于中心矩较大的场合；……………1分带具有良好的扰性,可缓和冲击、吸收振动；……………1分过载时带与带轮间会出现打滑,打滑虽使传动失效,当可防止损坏其他零件；…………2分结构简单、成本低廉……………1分5．调心球轴承、调心滚子轴承、圆锥滚子轴承、推力球轴承、深沟球轴承、角接触球轴承、推力圆柱滚子轴承、圆柱滚子轴承、滚针轴承等;……………0.5分机械设计基础试卷及答案三一、选择题：本题共10个小题,每小题2分,共20分1．齿轮传动中,轮齿的齿面疲劳点蚀,通常首先发生在A．齿顶部分 B.靠近节线的齿顶部分C．齿根部分 D.靠近节线的齿根部分4．齿轮传动中,通常开式传动的主要失效形式为A．轮齿折断 B.齿面点蚀C．齿面磨损D.齿面胶合7．在下列四种型号的滚动轴承中,只能承受轴向载荷的是A．6208B.N2208C.3208D.52089．代号为1318的滚动轴承,内径尺寸d为A.90mmB.40mmC.19mmD.8mm10．下列哪种螺纹主要用于联接A.矩形螺纹B.梯形螺纹C.锯齿形螺纹D.三角形螺纹二、填空题：本大题共10个小题,每空1分,共20分;把答案填在题中横线上; 1．软齿面齿轮是指轮齿的齿面硬度HBS；在一般情况下,闭式软齿面齿轮传动的主要失效形式是;2．按照螺旋线的旋向,螺纹分为和;4．键是标准件,主要分为、、楔键和切向键等;5．开式齿轮传动的主要失效形式是磨损,固通常只进行计算;6．开始齿轮传动通常采用人工定期加油润滑的方式；闭式齿轮传动通常采用或的方式;7．滚动轴承一般是由、、和保持架组成;9．按照承受载荷的方向或公称接触角的不同,滚动轴承可分为和;三、简答题：本大题共6个小题,每题5分,共30分;把答案填在题中横线上; 1．简述轮齿的失效形式主要有哪五种3．试说明滚动轴承代号6308的含义;4．简述联轴器的分类及各自的特点;5．常用的螺纹紧固件有哪些一、选择题：1－5：DDDCC 6-10：BBAAD二、填空题：1．≤350,点蚀2．国家标准,行业标准3．左旋螺纹,右旋螺纹4．平键,半圆键5．弯曲强度6．浸油润滑,喷油润滑7．滚子链,齿形链8．外圈,内圈,滚动体9．向心轴承,推力轴承10．螺旋弹簧,环形弹簧三、简答题：1．轮齿折断、齿面点蚀、齿面胶合、齿面磨损、齿面塑性变形 (1)2．若带所需传递的圆周力超过带与轮面间的极限摩擦力总和时,带与带轮将发生显着的相对滑动,这种现象称为打滑;…………2分这种由于材料的弹性变形而产生的滑动称为弹性滑动;…………2分打滑应当避免,弹性滑动不可避免;…………1分3．6─深沟球轴承…………1分3─中系列…………1分08─内径d=40mm…………1分公差等级为0级…………1分游隙组为0组…………1分4．联轴器分为刚性联轴器和弹性联轴器;…………1分刚性联轴器又分为固定式和可移式;…………1分固定式刚性联轴器不能补偿两轴的相对位移;…………1分可移式刚性联轴器能补偿两轴的相对位移;…………1分弹性联轴器包含弹性元件,能补偿两轴的相对位移,并具有吸收振动和缓和冲击的能力;…………1分5．常用的螺纹紧固件品种很多,包括螺栓、双头螺柱、螺钉、紧定螺钉、螺母、垫圈等;机械设计基础试卷及答案四一、填空题每空1分,共30分1、构件是机器的_运动___单元体；零件是机器的__制造___单元体；部件是机器的__装配___单元体;2、平面运动副可分为______低副__和____高副___,低副又可分为__转动副_____和___移动副____;3、轮系运动时,所有齿轮几何轴线都固定不动的,称___定轴轮系____轮系,至少有一个齿轮几何轴线不固定的,称___行星轮系______轮系;4、为保证带传动的工作能力,一般规定小带轮的包角α≥___120°_______;5、若键的标记为键B20×70GB1096－79,则该键为__B____平键,b＝___20___,L ＝_____70___;6、轴的作用是_____支承轴上的旋转零件________________________;按轴的承载情况不同,可以分为___传递运动和转矩____、___心轴_____、__转轴、传动轴_______;7、凸轮机构是由_____机架_______、________凸轮____、______从动件______三个基本构件组成的;8、在曲柄摇杆机构中,当曲柄等速转动时,摇杆往复摆动的平均速度不同的运动特性称为___急回特性_________;9、在蜗轮齿数不变的情况下,蜗杆的头数越少,则传动比就越_______大_____;10、齿轮啮合时,当主动齿轮的____齿根__推动从动齿轮的___齿顶___,一对轮齿开始进入啮合,所以开始啮合点应为______从动轮齿顶圆______与啮合线的交点；当主动齿轮的___齿顶___推动从动齿轮的___齿根___,两轮齿即将脱离啮合,所以终止啮合点为________主动轮齿顶圆____与啮合线的交点;11、滚动轴承内圈与轴颈的配合采用____基孔制__制,外圈与轴承孔的配合采用基轴制_______制;二、判断题每题1分,共10分1、基圆以内有渐开线; ×2、极位夹角是曲柄摇杆机构中,摇杆两极限位置的夹角;×3、螺纹联接是不可拆联接; ×4、机构处于死点位置时,其传动角等于90°;×5、凸轮轮廓的形状取决于从动件的运动规律; ×6、蜗杆传动一般用于大速比的场合; √7、楔键的两侧面是工作面; ×8、普通车床变速箱内齿轮的润滑方式时油雾润滑; ×9、滚动轴承的基本额定动载荷C值越大,则轴承的承载能力越高; √10、带传动的弹性滑动是不可避免的,打滑是可以避免的; √三、选择题每题2分,共20分1、为使机构顺利通过死点,常采用在高速轴上装什么轮增大惯性 BA、齿轮B、飞轮C、凸轮2、为了使相啮合的一对齿轮其强度和寿命接近,通常 B ;A、齿轮的硬度大于小齿轮的硬度B、小齿轮的硬度大于大齿轮的硬度C、大、小齿轮的硬度相同3、下列哪一种普通平键用于轴端; C ;A、A型B、B型C、C型4、渐开线在基圆上的压力角为多大AA、0°B、20°C、90°5、下列螺纹用于传动的是 A ;A、梯形螺纹B、管螺纹C、普通螺纹6、在下列平面四杆机构中,无论以哪一构件为主动件,都不存在死点位置C ;A、曲柄摇杆机构B、双摇杆机构C、双曲柄机构7、在螺栓联接中,当有一个被联接件较厚,而且需要经常拆卸时,宜选用的联接类型是A 联接;A、双头螺柱B、紧定螺栓C、普通螺栓8、用来传递双向转矩的一对切向键,在轴上相隔多少度为宜 CA、90°～120°B、135°～150°C、120°～135°9、带传动的主要失效形式是带的A ;A、疲劳断裂和打滑B、磨损和打滑C、磨损和疲劳断裂10、当凸轮机构的从动件选用摆线运动规律时,其从动件的运动 C ;A、将产生刚性冲击B、将产生柔性冲击C、没有冲击四、简答题每题3分,共12分1、简述齿廓啮合基本定律;不论齿廓在任何位置接触,过接触点所做的公法线一定通过连心线上一定点,才能保证传动比恒定不变2、说明螺纹连接的基本类型及应用;螺栓连接、双头螺柱连接、螺钉连接、紧定螺钉连接;螺栓连接用于被连接件不厚、通孔且经常拆卸的场合；双头螺柱连接用于被连接件之一较厚、盲孔且经常拆卸的场合；螺钉连接用于被连接件之一较厚、盲孔且不经常拆卸的场合;3、轴上零件的周向及轴向固定各有哪些方法分别适用于什么场合各举出两种及四种以上方法周向固定：键连接、花键连接、过盈配合连接轴向固定：轴肩、轴环、轴套、轴端挡板、弹性档圈4、说明带的弹性滑动与打滑的区别;弹性滑动是由于带传动时的拉力差引起的,只要传递圆周力,就存在着拉力差,所以弹性滑动是不可避免的；而打滑是由于过载引起的,只要不过载,就可以避免打滑,所以,打滑是可以避免的;五、计算题共20分1、说明机构具有确定相对运动的条件,并判断机构运动是否确定6分已知一、解：机构具有确定相对运动的条件是：机构的自由度数等于机构中接受外界给定运动规律的原动件的个数;n＝3,PL＝3,PH＝2机构自由度F＝3n－2PL－PH＝1,因为W＝1＝F,所以机构的运动确定;2、对外啮合渐开线标准直齿圆柱齿轮的标准中心距a＝150mm,齿数Z1＝20,Z2＝80,齿顶高系数ha＝1,压力角＝20°;试求这对齿轮的模数m,传动比i12,节圆直径及啮合角;8分3、如下图所示轮系中,已知Z1＝16,Z2＝32,Z3＝20,Z4＝40,Z5＝4,Z6＝40,若n1＝800r/min,求蜗轮的转速n6及各轮的转向;6分六、分析齿轮轴系上的错误结构,并改正;轴承采用油润滑;8分。

机械设计基础试题(含答案)

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是 BA．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构2．平面连杆机构中，当传动角γ较大时，则 AA．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：DA. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为DA．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为BA．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是BA．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其AA．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是CA．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为AA．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：CA．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动DA．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于AA.σ1+σb1+σcB. σ1+σb2+σcC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为AA．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为C A．10% B. 80% % % 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指DA．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。

《机械设计基础》试题和答案

《机械设计基础》试题和答案《机械设计基础》是机械工程专业的一门重要课程，涵盖了机械设计的基础知识和基本技能。

下面是一份试题和答案，希望能对读者有所帮助。

一、选择题1、下列哪个零件不属于标准件？（） A. 螺栓 B. 轴承 C. 齿轮 D. 连杆答案：D. 连杆2、在机械设计中，哪种材料具有较好的耐磨性和耐腐蚀性？（） A. 铝合金 B. 钢 C. 聚合物 D. 陶瓷答案：D. 陶瓷3、下列哪个零件是机械传动系统中的核心零件？（） A. 轴 B. 轴承 C. 齿轮 D. 联轴器答案：C. 齿轮4、下列哪个参数是用来描述齿轮的尺寸大小的？（） A. 模数 B. 压力角 C. 齿数 D. 螺旋角答案：A. 模数5、下列哪个零件属于常用件？（） A. 弹簧 B. 滚动轴承 C. 联轴器 D. 滑动轴承答案：A. 弹簧二、填空题1、机械设计的基本要求包括________、、、和。

答案：使用性能好、经济性好、可靠性高、安全可靠、环保性好2、根据轴的承载情况，轴可分为________、和。

答案：心轴、传动轴、转轴3、机械传动系统一般由________、________、________和________组成。

答案：原动机、传动装置、工作机构、控制系统4、齿轮的失效形式有________、________、和。

答案：轮齿折断、齿面磨损、齿面胶合、齿面点蚀5、弹簧的特性线有________、和。

答案：直线型、抛物线型、对数型三、简答题1、请简述机械设计在工业设计中的重要性。

答案：机械设计在工业设计中具有举足轻重的地位。

机械设计为产品的实现提供了技术和美学的支撑，是产品性能和使用寿命的重要保障。

同时，机械设计的美学价值也在现代工业设计中发挥着越来越重要的作用，成为产品外观和结构设计的灵感来源。

2、请说明机械零件常用金属材料应具备哪些性能。

答案：机械零件常用金属材料应具备以下性能：力学性能，包括强度、硬度、塑性和韧性等；物理性能，如导热性、导电性和密度等；化学性能，如耐腐蚀性和抗氧化性等；工艺性能，如铸造性、焊接性、切削加工性和热处理性等。

《机械设计基础》试题及答案(精选篇)

《机械设计基础》试题及答案(精选篇)一、选择题（每题2分，共20分）1. 下列哪个选项不是机械设计的基本要求？A. 安全可靠性B. 经济性C. 美观性D. 可维修性答案：C2. 在机械设计中，下列哪个零件主要用于传递运动和动力？A. 螺纹B. 键C. 轴承D. 齿轮答案：D3. 下列哪个传动方式属于有级传动？A. 链传动B. 齿轮传动C. 摩擦轮传动D. 皮带传动答案：B4. 在机械设计中，下列哪个机构用于实现间歇运动？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：D5. 下列哪个材料具有较高的弹性模量？A. 钢B. 铝C. 铜D. 塑料答案：A6. 在机械设计中，下列哪个因素对零件疲劳强度影响最大？A. 材料的疲劳极限B. 零件尺寸C. 表面粗糙度D. 零件的工作条件答案：D7. 下列哪个零件主要用于连接两根轴？A. 联轴器B. 轴承C. 齿轮D. 键答案：A8. 在机械设计中，下列哪个零件主要用于减少摩擦和磨损？A. 滑动轴承B. 滚动轴承C. 齿轮D. 皮带答案：B9. 下列哪个机构可以实现快速返回？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：A10. 在机械设计中，下列哪个零件主要用于支撑和固定其他零件？A. 螺纹B. 键C. 轴承D. 垫片答案：C二、填空题（每题2分，共20分）1. 机械设计的基本要求包括：安全可靠性、经济性、（）、可维修性。

答案：美观性2. 机械设计中常用的传动方式有：齿轮传动、（）、（）、（）。

答案：链传动、摩擦轮传动、皮带传动3. 零件的疲劳强度主要取决于：材料的疲劳极限、（）、（）、（）。

答案：零件尺寸、表面粗糙度、零件的工作条件4. 机械设计中的常用机构有：凸轮机构、（）、（）、（）。

答案：齿轮机构、摇杆机构、槽轮机构5. 在机械设计中，常用的连接零件有：螺栓、（）、（）、（）。

答案：螺母、垫圈、键三、判断题（每题2分，共20分）1. 机械设计中的安全可靠性是首要考虑的因素。

机械设计基础考试试卷及答案

《机械设计基础》考试题一、填空题（30分）1、根据轮系中各轮轴线在空间的相对位置是否固定，轮系分（定轴轮系）和（周转轮系）两类。

2、按轴的承载情况不同,可分为（心轴），（转轴），（传动轴）。

3、当两个构件通过运动副联接，任一个构件的运动受到限制，从而使自由度减少，这种限制就称为（约束）。

4、一对直齿圆柱齿轮要正确啮合，其（模数）和（压力角）必须分别相等。

5、铰链四杆机构的基本类型有（双曲柄）、（双摇杆）、（曲柄摇杆）三种。

6、加惰轮的轮系只改变（方向），不改变（传动比）。

7、直齿圆柱齿轮的基本参数有（齿数）、（模数）、（压力角）、齿顶高系数和顶隙系数。

8、凸轮机构按从动件形式的不同可分为（尖顶）从动杆、（滚子）从动杆和（平底）从动杆。

9、键联接主要用于联接（轴）和（轴上零件）用来确定转动零件的（周向固定）和（传递转矩）。

10、螺纹联接的防松方法常用（摩擦防松）、（机械防松）、（铆钉放松）。

11、根据摩擦性质的不同,轴承可以分为（滑动轴承）( 滚动轴承）两大类。

12、根据工作原理的不同,离合器主要分为 ( 啮合式 )(摩擦式）两大类三、选择题：（15分）1、机械中常利用（C ）的惯性力来越过机构的死点位置。

A、主动构件B、联接构件C、从动构件2、普通螺纹的牙型角是（C）。

A、30°B、55°C、60°3、（ B ）个构件直接接触产生某种相对运动的联接称为运动副。

A、1B、2C、34、标准齿轮的压力角为20°，在（B ）上。

A、基圆B、分度圆C、节圆5、复合铰链的转动副数为（ B ）。

A、活动构件数－1B、构件数－1C、等于构件数6、一对渐开线齿轮传动（ A ）。

A、保持传动比恒定不变；B、传动比与中心距有关C、在标准中心距的条件下，分度圆与节圆不重合。

7、螺纹的公称直径是指（ C ）。

A、螺纹小径B、螺纹中径C、螺纹大径8、双线螺纹的螺距P=导程L的（A）倍。

完整版机械设计基础试题及答案解析

A卷一、简答与名词解释（每题5分，共70分）1.简述机构与机器的异同及其相互关系答•共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。

相互关系：机器一般由一个或若干个机构组合而成。

2.简述“机械运动”的基本含义答•所谓“机械运动”是指宏观的、有确定规律的刚体运动。

3.机构中的运动副具有哪些必要条件？答.三个条件：①两个构件；②直接接触；③相对运动。

4.机构自由度的定义是什么？一个平面自由构件的自由度为多少？答.使机构具有确定运动所需输入的独立运动参数的数目称机构自由度。

平面自由构件的自由度为3。

5.机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？答.机构具有确定运动条件：自由度=原动件数目。

原动件数目＜自由度，构件运动不确定；原动件数目＞自由度，机构无法运动甚至构件破坏。

6.铰链四杆机构有哪几种基本型式？答.三种基本型式：曲柄摇杆机构、双曲柄机构和双摇杆机构。

7.何谓连杆机构的压力角、传动角？它们的大小对连杆机构的工作有何影响？以曲柄为原动件的偏置曲柄滑块机构的最小传动角min y发生在什么位置？答.压力角a：机构输出构件（从动件）上作用力方向与力作用点速度方向所夹之锐角；传动角Y：压力角的余角。

a + 丫三90。

压力角（传动角）越小（越大），机构传力性能越好。

偏置曲柄滑块机构的最小传动角Y min发生在曲柄与滑块移动导路垂直的位置8.什么是凸轮实际轮廓的变尖现象和从动件（推杆）运动的失真现象？它对凸轮机构的工作有何影响？如何加以避免？答.对于盘形凸轮，当外凸部分的理论轮廓曲率半径p与滚子半径r T相等时：p =r T,凸轮实际轮廓变尖（实际轮廓曲率半径p' =0）。

在机构运动过程中，该处轮廓易磨损变形，导致从动件运动规律失真。

历年机械设计基础精选样卷及答案

机械设计基础精选样卷（总分100分，考试时长90分钟）一、单项选择题（每小题2 分，共 100分）1、一对互相啮合的齿轮，其压力角应满足（ )。

A、α1 = α2B、α1< α2C、α1> α2D、α1≤α22、在机械工程中,机构和机器统称为（）。

A、机械B、构件C、部件D、运动副3、在螺纹连接的防松装置中，属于机械防松的是( )A、弹簧垫圈B、对顶螺母C、自锁螺母D、止动垫圈4、渐开线上任意点K的受力方向与与速度方向所夹的锐角，称为（）。

A、压力角B、传动角C、螺旋角D、导程角5、设计一对软齿面齿轮传动时，从等强度要求出发，应使( ) 。

A、两者硬度相等B、小齿轮硬度高于大齿轮硬度C、大齿轮硬度高于小齿轮硬度D、不确定6、机构引入一个高副,机构的自由度将减少（）个。

A、1B、2C、3D、07、．汽车的方向盘属于（）A、动力部分B、传动部分C、执行部分D、控制部分8、( )机构是平面四杆机构基本形式。

A、曲柄滑块机构B、导杆机构C、铰链四杆机构D、定块机构9、一对渐开线标准齿轮在标准安装情况下,中心距等于两齿轮的( )半径之和。

A、分度圆B、基圆C、齿根圆D、齿顶圆10、与直齿圆柱齿轮相比,斜齿圆柱齿轮最大的优点是（）。

A、传动平稳,承载能力强B、传动比大C、不产生轴向力D、以上都不正确11、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是( )。

A、增大螺栓刚度 Cb，减小被连接件刚度 CmB、减小 Cb．增大 CmC、增大 Cb 和 CmD、减小 Cb 和 Cm12、一对齿轮相啮合，大齿轮的转速比小齿轮的转速要（）。

A、大B、小C、相等D、不一定13、在润滑良好的情况下，耐磨性最好的蜗轮材料是（）。

A、铸铁B、无锡青铜C、锡青铜D、黄铜14、两个构件组成运动副的必备条件是两构件()。

A、直接接触但无相对运动B、直接接触且具有相对运动C、虽然不直接接触但具有相对运动D、既不接触也无相对运动15、一角接触球轴承，内径 85mm，正常宽度，直径系列为 3，公称接触角仪α =15°，公差等级为 0 级，游隙组别为 0，其代号为( )A、7317ACB、7317D／COC、7317B／P0D、7317C16、机构具有确定相对运动的条件是( )A、机构的自由度数目等于主动件数目B、机构的自由度数目大于主动件数目C、机构的自由度数目小于主动件数目D、机构的自由度数目大于等于主动件数目17、内啮合圆柱齿轮传动,其主、从动轮的转向关系是（）。

年7自学考试机械设计基础试卷[推荐].doc

课程代码:02185C.点或面接触C.主动件与连杆共线位置D.主动件与机架共线位置C.没有冲击D.既有刚性冲击，又有柔性冲击B.双圆销外啮合槽轮机构 D.内啮合槽轮机构B.增加螺纹联接的横向力 D.增加螺纹联接的刚度B.传递功率的大小D.轮毂的宽度全国2010年7月高等教育自学考试机械设计基础试题一、单项选择题（本大题共20小题，每小题2分，共40分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1. 若两构件组成高副，则其接触形式为（）A.面接触 B.点或线接触 D.线或面接触2.曲柄摇杆机构中，当曲柄为主动件时，最小传动角发生在（）A.从动件与连杆共线位置 B.从动件与机架共线位置3.当凸轮机构的从动件选用余弦加速度运动规律时，在一般情况下，其从动件的运动（）A.将产生刚性冲击B.将产生柔性冲击4.拨盘与槽轮的转向相反，并且拨盘转动一周，槽轮转动两次的槽轮机构是（）A.单圆销外啮合槽轮机构 C.多圆销外啮合槽轮机构 5.螺纹联接防松的实质是（）A.增加螺纹联接的轴向力 C.防止螺纹副发生相对转动6. 普通平键长度的主要选择依据是（ A.传逆转矩的大小C.轴的宜径7.在带传动工作时，产生打滑的条件是（）A.有效拉力F＞摩擦力总和的极限值已阮B.紧边拉力F?摩擦力总和的极限值已临C.紧边拉力Rv摩擦力总和的极限值D.有效拉力Fv摩擦力总和的极限值风阮8.普通V带传动设计中，限制小带轮的直径主要是为了（）A.使结构紧凑B.限制弯曲应力C.保证带和带轮之间有足够的摩擦力D.限制小带轮的包角9.在安装标准直齿圆柱齿轮时，若实际中心距大于标准中心距，则将使（）A.重合度变大B.定角速比无法保证C.啮合角变大D.节圆压力角变小10.对闭式齿轮传动，齿面弯曲疲劳强度设计准则针对的齿轮失效形式是（）C.齿血磨损D.轮齿折断11.一对正确啮合的斜齿圆柱齿轮传动，其参数为标准值的是（）法面压力角端面模数、端面压力角C.端血模数、端面压力角、分度圆上的螺旋角D.法面模数、法面压力角、分度圆上的螺旋角12.蜗杆传动比的正确表达式为（）A.i —旦n2 d2 c. i = J =全n2 Z lB」—=虫n2由D.i =性旦co2 d|13.选择蜗轮材料通常根据蜗杆传动的（）A.传逆功率B.滑动速度C.传动比D.效率14.对于工作中载荷平稳，不发生相对位移，转速稳定且对中性好的两轴宜选用（ A.刚性凸缘联轴器B.万向联轴器C.弹性套柱销联轴器D.齿式联轴器15.传动轴工作时承受（）B.弯矩C.转矩D.摩擦力矩16.对于高速、重载或变载的重要机械中的滑动轴承，应采用的润滑方式是（C.浸油润滑D.压力润滑17.滚动轴承的代号由前置代号，基本代号及后置代号组成，其中基本代号表示（ A.轴承的类型、结构和尺寸B.轴承组件C.轴承内部结构的变化和轴承公差等级D.轴承游隙和配置18.- -般转速的滚动轴承计算准则是（）B.进行极限转速计算进行疲劳寿命计算进行热平衡计算19.在机械中安装飞轮，可以（B.消除周期性速度波动C.减小非周期性速度波动D.消除非周期性速度波动20.在带、链、齿轮组成的多级减速传动中，链传动应放在（）A.低速级 C.高速级B.中间级D.不受限制二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格上填上正确答案。

《机械设计基础》典型试题及答案(10套)

《机械设计基础》典型试题1一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。

2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。

（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。

（A）压力角（B）传动角（C）极位夹角4.___________决定了从动杆的运动规律。

（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。

6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。

(A) 压紧力(B) 轴向力(C) 摩擦力7.链“B18X80”的含义是_______________________。

8.螺纹联接是指___________________________。

螺旋传动是指___________________________。

9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。

10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。

用于薄壁零件联接的螺纹，宜采用_______________________。

(A) 螺栓联接(B) 双头螺栓联接(C) 螺钉联接(D) 三角形细牙螺纹(E) 三角形粗牙螺纹(F) 矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转_________圈。

12.国标规定，三角带有___________七种类型，代号‘B2240’表示_______________________。

机械设计基础全国年月自考试题

全国2013年7月高等教育自学考试机械设计基础试题课程代码：02185一、单项选择题（本大题共20小题，每小题2分，共40分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。

未涂、错涂或多涂均无分。

1．在平面机构中，每增加一个低副将引入A．O个约束 B.l个约束C.2个约束D.3个约束2．曲柄摇杆机构处于死点位置时，角度等于零度的是A．压力角 B.传动角C．极位夹角 D.摆角3．题3图为凸轮机构从动件升程的速度线图，该运动规律为A．等速运动规律B.等加速等减速运动规律C．简谐运动规律D.正弦加速度运动规律4．楔键连接的主要缺点是A．键的斜面加工困难 B.键安装时易损坏C．键楔紧后在轮毂中产生初应力 D.轴和轴上零件对中性差5．用于薄壁零件的连接螺纹，应采用A．三角形细牙螺纹 B.梯形螺纹C．锯齿形螺纹 D.三角形粗牙螺纹6．带传动正常工作时不能．．保证准确的传动比是因为A．带存在弹性滑动 B.带容易变形和磨损C．带在带轮上打滑 D.带的材料不符合虎克定律7．在带传动工作时，产生打滑的条件是A．有效拉力F>摩擦力总和的极限值Fμlim B.紧边拉力F1>摩擦力总和的极限值Fμlim C．紧边拉力F1<摩擦力总和的极限值Fμlim D.有效拉力F<摩擦力总和的极限值Fμlim 8．链传动中作用在轴上的压力要比带传动小,这主要是由于A．这种传动只用来传递小功率 B.链的质量大，离心力也大C．啮合传动不需很大的初拉力 D.在传动相同功率时圆周力小9．用标准齿条型刀具切制标准直齿圆柱齿轮，其α=20°,h a*=1，不产生．．．根切的最少齿数是A．12 B.14C．17 D.2610．在开式齿轮传动的设计中，通常A．按接触疲劳强度设计，再验算弯曲疲劳强度B.按接触疲劳强度设计C．按弯曲疲劳强度设计，再验算接触疲劳强度D.按弯曲疲劳强度设计11．为了实现两相交轴之间的传动，可以采用A．蜗杆传动 B.斜齿圆柱齿轮传动C．直齿圆锥齿轮传动 D.直齿圆柱齿轮传动12．在蜗杆传动中，对于滑动速度V a≥3m/s的重要传动，蜗轮齿圈材料应该采用A．灰铸铁 B.锡青铜C．45号调质钢 D.合金钢13．蜗杆传动用于动力传动时常用传动比范围是A．i<l B.i≥1C．i=l～8 D.i=8～8014．差动轮系的自由度为A．1 B.2C．3 D.415．对于工作中载荷平稳，不发生相对位移，转速稳定且对中性好的两轴宜选用的联轴器是A．刚性凸缘联轴器 B.十字滑块联轴器C．弹性套柱销联轴器 D.齿式联轴器16．在不完全液体润滑径向滑动轴承的设计中，限制pv值的主要目的是防止轴承A．过度磨损 B.塑性变形C．疲劳破坏 D.温升过高17．内径d=50mm的滚动轴承，其可能的型号是A．6306 B.6310C．6315 D.633018．一般转速的滚动轴承计算准则为A．静强度计算 B.极限转速计算C．疲劳寿命计算 D.热平衡计算19．轴的强度计算公式中折算系数α是考虑A．计算公式不准确 B.弯曲应力与扭切应力的循环特性不同C．材料抗弯与抗扭的性能不同 D.强度理论的要求不同20．机械运转的不均匀系数是衡量机械周期性速度波动大小的重要参数，其表达式为二、填空题（本大题共10小题-每小题1分，共10分）21．在铰链四杆机构中，若最短杆与最长杆长度之和小于其它两杆长度之和，取最短杆为机架时，则得到___________机构。

(最新整理)7月全国自考机械设计基础试题及答案解析

全国2018年7月自学考试机械设计基础试题课程代码：02185一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.若两构件组成高副，则其接触形式为( )A.面接触B.点或线接触C.点或面接触D.线或面接触2.曲柄摇杆机构中，当曲柄为主动件时，最小传动角发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置3.当凸轮机构的从动件选用余弦加速度运动规律时，在一般情况下，其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击，又有柔性冲击4.拨盘与槽轮的转向相反，并且拨盘转动一周，槽轮转动两次的槽轮机构是( )A.单圆销外啮合槽轮机构B.双圆销外啮合槽轮机构C.多圆销外啮合槽轮机构D.内啮合槽轮机构5.螺纹联接防松的实质是( )A.增加螺纹联接的轴向力B.增加螺纹联接的横向力C.防止螺纹副发生相对转动D.增加螺纹联接的刚度6.普通平键长度的主要选择依据是( )A.传递转矩的大小B.传递功率的大小C.轴的直径D.轮毂的宽度7.在带传动工作时，产生打滑的条件是( )A.有效拉力F>摩擦力总和的极限值FμlimB.紧边拉力F1>摩擦力总和的极限值FμlimC.紧边拉力F1<摩擦力总和的极限值Fμlim12 D.有效拉力F<摩擦力总和的极限值F μlim8.普通V 带传动设计中，限制小带轮的直径主要是为了( )A.使结构紧凑B.限制弯曲应力C.保证带和带轮之间有足够的摩擦力D.限制小带轮的包角9.在安装标准直齿圆柱齿轮时，若实际中心距大于标准中心距，则将使( )A.重合度变大B.定角速比无法保证C.啮合角变大D.节圆压力角变小10.对闭式齿轮传动，齿面弯曲疲劳强度设计准则针对的齿轮失效形式是( )A.齿面点蚀B.齿面胶合C.齿面磨损D.轮齿折断11.一对正确啮合的斜齿圆柱齿轮传动，其参数为标准值的是( )A.法面模数、法面压力角B.端面模数、端面压力角C.端面模数、端面压力角、分度圆上的螺旋角D.法面模数、法面压力角、分度圆上的螺旋角12.蜗杆传动比的正确表达式为( ) A.2121d dn n i == B.1221d d n n i == C. 1221z z n n i == D.1221d d i =ωω=13.选择蜗轮材料通常根据蜗杆传动的( )A.传递功率B.滑动速度C.传动比D.效率14.对于工作中载荷平稳，不发生相对位移，转速稳定且对中性好的两轴宜选用() A.刚性凸缘联轴器 B.万向联轴器C.弹性套柱销联轴器D.齿式联轴器15.传动轴工作时承受( )A.转矩和弯矩B.弯矩C.转矩D.摩擦力矩16.对于高速、重载或变载的重要机械中的滑动轴承，应采用的润滑方式是( )A.人工供油润滑B.滴油润滑C.浸油润滑D.压力润滑17.滚动轴承的代号由前置代号，基本代号及后置代号组成，其中基本代号表示( )A.轴承的类型、结构和尺寸B.轴承组件C.轴承内部结构的变化和轴承公差等级D.轴承游隙和配置18.一般转速的滚动轴承计算准则是( )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算19.在机械中安装飞轮，可以( )A.减小周期性速度波动B.消除周期性速度波动C.减小非周期性速度波动D.消除非周期性速度波动20.在带、链、齿轮组成的多级减速传动中，链传动应放在( )A.低速级B.中间级C.高速级D.不受限制二、填空题(本大题共10小题，每小题1分,共10分)请在每小题的空格上填上正确答案。

机械设计基础考试题目及答案7

命题单位（盖章）命题人林承全教研室主任审核签字系领导审核签字荆州职业技术学院2005~2006学年度第一学期《机械设计基础》(1)期末考试试卷系机电工程班级姓名考号一．填空题（30分，每题1分）1．由于带传动存在，所以不能保证。

2．在一定的条件下，f为一定值时，要增加带传动的传动能力，就应增加和。

3．齿数愈少，齿根厚度就愈；轮齿的弯曲应力就愈；因此，齿形系数Y f就愈。

4．蜗杆传动的失效形式主要有和。

5．根据受载荷的不同，轴分为；；。

其中主要承受弯矩；主要承受扭矩；既承受弯矩，也承受扭矩。

6．根据磨擦状态分，滑动轴承的磨擦状态一般分为；两类。

按承受载荷的方向不同，将滑动轴承分为和。

7．滚动轴承的典型结构由；；；等四部分组成。

8．联轴器根据内部是否有弹性零件，分为联轴器和联轴器；9．理想的齿轮材料性能应是齿面；齿芯。

10．选择润滑油粘度的一般原则是：重载低速，应选粘度的油；高速应选粘度的油；工作温度低应选粘度的油。

二、选择题（每题2分，共20分）1．为了保证带的传动能力，小带轮的包角α1应。

（A）<120︒(B)>120︒(C)<150︒(D)>150︒2．齿面的接触疲劳强度设计准则是以不产生破坏为前提建立起来的。

（A）疲劳点蚀；（B）磨损；（C）胶合；（D）塑性变形。

3．一对啮合的齿轮，小齿轮为硬齿面，大齿轮为软齿面，因此有。

（A）σH1>σH2，[σ] H1> [σ]H2；（B）σH1= σH2，[σ] H1> [σ]H2；（C）σH1<σH2，[σ]H1<[σ]H2；（D）σH1>σH2，[σ]=[σ]H2。

H14．齿轮的齿面疲劳点蚀首先发生在的部位。

（A）靠近节线的齿根表面上；（B）靠近节线的齿顶表面上；（C）在节线上；（D）同时在齿根和齿顶表面上。

5．在一传动机构中，有圆锥齿轮传动和圆柱齿轮传动时，应将圆锥齿轮传动安排在。

（A）高速级；（B）低速级；（C）中速级；（D）任意位置。

3《机械设计基础》试题和答案

3《机械设计基础》试题和答案第一篇：3《机械设计基础》试题和答案《机械设计基础》试题二一、填空题(每空1分，共30分)1、构件是机器的____单元体；零件是机器的_____单元体；部件是机器的_____单元体。

2、平面运动副可分为________和_______，低副又可分为_______和_______。

3、轮系运动时，所有齿轮几何轴线都固定不动的，称_______轮系，至少有一个齿轮几何轴线不固定的，称_________轮系。

4、为保证带传动的工作能力，一般规定小带轮的包角α≥__________。

5、若键的标记为键B20×70GB1096-79,则该键为______平键，b=______，L=________。

6、轴的作用是_____________________________。

按轴的承载情况不同，可以分为_______、________、_________。

7、凸轮机构是由____________、____________、____________三个基本构件组成的。

8、在曲柄摇杆机构中，当曲柄等速转动时，____________。

9、在蜗轮齿数不变的情况下，蜗杆的头数越少，则传动比就越10、齿轮啮合时，当主动齿轮的______推动从动齿轮的合点应为____________与啮合线的交点；当主动齿轮的合，所以终止啮合点为____________与啮合线的交点。

11、滚动轴承内圈与轴颈的配合采用______制，外圈与轴承孔的配合采用制。

二、判断题(每题1分，共10分)1、基圆以内有渐开线。

()2、极位夹角是曲柄摇杆机构中，摇杆两极限位置的夹角。

3、螺纹联接是不可拆联接。

()4、机构处于死点位置时，其传动角等于90°。

（5、凸轮轮廓的形状取决于从动件的运动规律。

（6、蜗杆传动一般用于大速比的场合。

()7、楔键的两侧面是工作面。

（）8、普通车床变速箱内齿轮的润滑方式时油雾润滑。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1
更多试卷答案下载免费试听网校课程
全国2006年7月高等教育自学考试
机械设计基础试题
课程代码：02185
一、单项选择题（本大题共20小题，每小题2分，共40 分）
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.在卷扬机传动示意图中，序号5、6所示部分属于（） A.动力部分
B.传动部分
C.控制部分
D.工作部分
2.平面运动副所提供的约束为（） A.1 B.2 C.1或2
D.3
3.图示为摆动导杆机构，以构件1为主动件，则机构在图示位置时的传动角γ=（） A.∠BAC
B.∠BCA
C.90°
D.0°
2
4.从动件运动规律不变的情况下，若减小凸轮的基圆半径，则压力角（） A.增大 B.减小 C.保持不变
D.不确定
5.设计滚子从动件盘状凸轮轮廓时，对于外凸的理论廓线，若将滚子半径加大，那么凸轮轮廓上的各点曲率半径（） A.一定变大 B.一定变小
C.不变
D.可能变大也可能变小
6.能满足超越要求的机构是（） A.外啮合棘轮机构 B.内啮合棘轮机构 C.外啮合槽轮机构
D.内啮合槽轮机构 7.用于薄壁零件的联接螺纹，应采用（） A.三角形细牙螺纹 B.梯形螺纹 C.锯齿形螺纹
D.三角形粗牙螺纹
8.楔键联接的主要缺点是（） A.键的斜面加工困难
B.键安装时易损坏
C.键楔紧后在轮毂中产生初应力
D.轴和轴上零件对中性差 9.带传动中弹性滑动现象的产生是由于（） A.带的初拉力达不到规定值 B.带与带轮的摩擦系数过小 C.带的弹性变形
D.带型选择不当
10.常用来传递两相交轴运动的齿轮机构是（） A.直齿圆柱齿轮 B.斜齿圆柱齿轮 C.圆锥齿轮
D.蜗轮蜗杆
11.齿面接触疲劳强度设计准则针对的齿轮失效形式是（） A.齿面点蚀 B.齿面胶合 C.齿面磨损
D.轮齿折断
12.一对相互啮合的齿轮传动，小齿轮1材料为40Cr ，大齿轮2材料为45号钢，啮合处的接触应力关系为（） A.不确定 B.2H 1H σ<σ C.2H 1H σ>σ
D.2H 1H σ=σ
13.计算蜗杆传动在单位时间内的发热量时，已知的参数是（）
A.传递的功率和传动效率
B.蜗杆的转速和传动效率
C.传动比和传动效率
D.润滑油黏度和滑动速度
14.蜗杆传动的失效形式与齿轮传动类似，在闭式蜗杆传动中，最易发生的失效形式是（）
A.点蚀和磨损
B.磨损和胶合
C.齿根的弯曲折断
D.齿面的塑性变形
15.在下列联轴器中，有弹性元件的挠性联轴器是（）
A.夹壳联轴器
B.齿式联轴器
C.弹性柱销联轴器
D.凸缘联轴器
16.作单向运转的转轴，在转矩作用下，频繁起停时，其扭转应力的循环特性是（）
A.对称循环
B.脉动循环
C.静应力
D.非对称循环
17.在不完全液体润滑滑动轴承中，限制平均压强P m的主要目的是（）
A.防止轴承过度磨损
B.防止轴承发生塑性变形
C.防止轴承因过大压力而过度发热
D.防止出现过大的摩擦阻力矩
18.内径d=75mm的滚动轴承，其可能的型号是（）
A.6306
B.6310
C.6315
D.6330
19.滚动轴承在一般转速下的主要失效形式是（）
A.过大的塑性变形
B.过度磨损
C.疲劳点蚀
D.胶合
20.机械系统安装上飞轮后，其系统中（）
A.仍然存在速度波动，只是波动程度较小
B.速度波动完全消除
C.可以保证任意时刻的角速度均为常数
D.速度不均匀系数0
=
δ
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。

错填、不填均无分。

21.凸轮轮廓形状由从动件的___________决定。

22.普通V带传动设计中，限制小带轮直径的目的是为了防止___________达大。

23.普通三角形螺纹的自锁条件是___________。

3
4
24.链传动是由___________、从动链轮和链条所组成。

25.渐开线形状与___________圆半径有关，此圆半径越大，渐开线越趋于平直。

26.蜗杆传动的正确啮合条件是___________、2t 1a α=α、β=γ。

27.按承受载荷的性质分，既承受弯矩载荷又承受扭矩载荷的轴，叫___________轴。

28.滑动轴承中所选用的润滑油，其粘度越大，则其承载能力越___________。

29.对于静不平衡的回转件，需加平衡质量的最少数目为___________。

30.当工作机构的转速较高时，为了缩短运动链和提高传动系统的机械效率，应选用___________转速的电动机。

三、分析题（本大题共2小题，每小题6分，共12分）
31．已知在某二级直齿圆锥齿轮——斜齿圆柱齿轮传动中，1轮为驱动轮，3轮的螺旋线方向如图所示。

为了使II 轴轴承上所受的轴向力抵消一部分，将各轮轴向力F a1、F a2、F a3、F a4的方向、4轮的螺旋线方向和1轮的转动方向标在图中。

32．图示螺栓组联接中，采用两个M20（其螺栓小径为d 1）的普通螺栓，其许用应力为[σ]，联接件接合面摩擦系数为μ，可靠性系数为K ，试分析该联接所允许传递的载荷F 的表达式。

5
四、计算题（本大题共4小题，每小题6分，共24分）
33．计算图示机构的自由度，若含有复合铰链、局部自由度和虚约束，请明确指出。

34．已知一正常齿渐开线标准外啮合圆柱齿轮传动，其齿数z 1=30，齿顶高系数h a *=1,压力角 =20°，中心距a=300mm ，传动比i 12=3，试求两轮的模数m,齿数z 2,分度圆直径d 1、d 2,齿顶圆直径d a1、d a2。

35．在图示传动装置中，已知各轮的齿数为：z 1=20, z 2=40,z 3=24,z 4=32,z 5=88,运动从I 轴输入，II 轴输出，n 1=1500r/min ，转向如图所示，试求输出轴II 的转速n II 及转动方向。

6
36．某锥齿轮减速器主动轴选用外圈窄边相对安装的30206轴承支承，已知轴上的轴向外载荷F A =560N ，方向如图所示，两轴承的径向载荷分别为F rI =1500N,F rII =3500N,内部轴向力为F s =F r /2Y,Y=1.6,判别系数e=0.37（当F a /F r ≤e 时，X=1，Y=0；当F a /F r >e 时，X=0.4, Y=1.6）。

试画出内部轴向力F S 的方向，并计算轴承的当量动载荷P I 、P II 。

五、设计题（本大题共2小题，每小题7分，共14分）
37．如图所示铰链四杆机构，已知各构件的长度l AB =50mm, l BC =110mm, l CD =80mm, l AD =100mm 。

（1）该机构是否有曲柄？如有，请指出是哪个构件；
（2）该机构是否有摇杆？如有，请在图上画出摇杆的摆角范围；
（3）以AB 杆为主动件时，该机构有无急回特性？如有，在图上标出极位夹角θ，并写出行程数比系数K 的计算公式。

38．图示轴系结构，按示例①所示，编号指出其余错误（不少于7处）。

（注：不考虑轴承的润滑方式以及图中的倒角和圆角）。

示例：①-缺少调整垫片
7。
