锚杆挡土墙的结构设计
岩土工程中锚杆挡土墙的设计及作用
岩土工程中锚杆挡土墙的设计及作用摘要：近年来,随着锚杆技术的发展,围岩锚定、基坑支护、边坡支护等技术广泛应用于岩土工程中。
基于此，文章首先介绍了锚杆挡土墙结构的特征和优点，然后提出了锚杆挡土墙结构设计要点，最终结合某岩土建筑项目对其施工方案和作用展开探讨，以期为同类工程提供参考。
关键词：岩土工程;锚杆挡土墙;土压力;1 锚杆挡土墙的特征及优势1.1 特征岩土工程项目建设过程中可能会遇到较为复杂的地质条件，不利于工程建设，因此，施工人员需要平整地形，在不影响工程质量的前提下，在预定的时间内完成建设，同时严格控制工程造价，减少不必要的资金投入。
当前，许多施工人员纷纷利用锚杆技术的优良特点，使各种结构紧密地连接在一起，有利于岩土工程的支护建设。
此外，锚杆可按照其直径的不同划分为锚索与小锚杆，一般情况下锚索的孔径大于小锚杆孔径，由钢丝和钢绞线构成，通常被应用于造孔工作中。
1.2 锚杆挡土墙的发展及优点上世纪中叶，国外许多研究岩土工程建设的专业人员在隧道项目中使用固定螺钉与喷涂混凝土的方式代替衬砌工程，在使用此种建设方式约十年后，锚杆技术兴起，并且以其独特的技术优势迅速占据建筑工程市场，如陡坡路堤、路堑墙以及桥梁的加固工程；开挖边坡稳定性的优化建设；码头抗浮能力的增强工程等。
锚杆挡土墙技术具有以下优势：①圬工量少；②有利于机械化和安装施工；③设计安全系数较大；④适用于边坡高度较大、挖方困难的地区；⑤施工时的噪声和振动均很小。
1.3 工程特性由于地形差异大、地质条件复杂，边坡支护工程的建设往往难度较大。
如果出现此类问题，需要在减少工作量的同时采用轻量化的挡土结构。
挡土工程施工前，根据原地质条件设计挡土工程。
锚杆按锚孔的大小分为大锚杆（锚索）和小锚杆。
锚索主要由钢丝或钢绞线组成。
锚固装置直径大，可使用气压潜孔钻机或锚固钻机进行50m以上深度的钻井作业；小型锚固装置的直径为38～50mm。
钻机使用普通风钻在约3～5m的深度进行，以提高结构的整体稳定性，保证工程的安全。

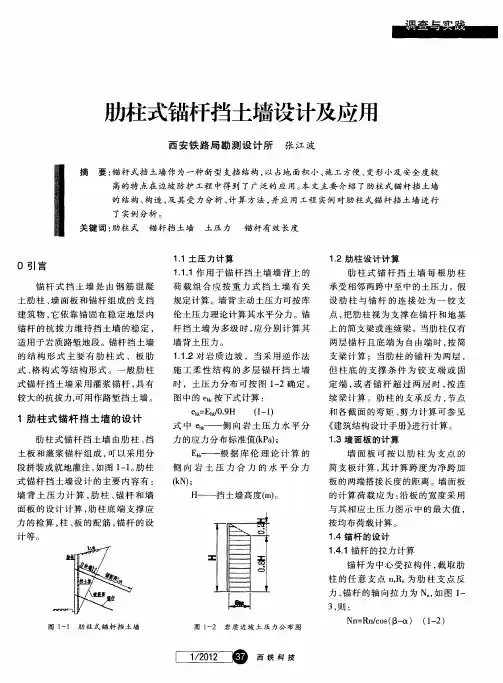

肋柱式锚杆挡土墙设计及应用
拔 试 验 ， 以确 定 锚 杆 的大 于 １ｍ。多 级墙 上 、 两 级 ８ 下 之 间应 设 置平 台 ， 台的 宽度 不 应 平
① 由锚 杆 孔 壁 与 砂 浆 之 间 的
小于２ ｍ，平 台 顶 面宜 用 Ｃ ０混 凝 ２ 土封 闭 ，其 厚 度 宜 为 １ ｅ ，并 设 ５ｒ ａ ２ ％横 向向外排 水坡 。一 般情 况 下 ，
锚 杆 的抗 拔 力 维 持 挡土 墙 的稳 定 ， 适用 于岩质 路堑 地段 。锚 杆挡 土墙 的结 构 形 式 主 要 有 肋 柱 式 、板 肋
设 肋 柱 与锚 杆 的连 接 处 为 一 铰 支
点 ， 肋 柱 视 为支 撑 在 锚杆 和地 基 把 上 的简支 梁或 连续 梁 。当肋 柱仅 有 两 层锚 杆 且 底 端 为 自由端 时 ， 简 按 支 梁计 算 ；当肋 柱 的锚 杆 为两 层 ，
式 锚 杆挡 土 墙 采 用灌 浆 锚 杆 ， 有 具 较 大 的抗 拔 力， 可用 作路 堑挡 土墙 。
但 柱 底 的支 撑 条 件 为 铰 支 端 或 固
定 端 ， 者 锚 杆 超 过 两 层 时 ， 连 或 按
续梁 计 算 。肋柱 的支 承 反力 ， 点 节 和各 截 面 的 弯矩 、 剪力 计 算 可 参 见
３则： ，
图 １ 肋 柱 式 锚 杆 挡 土 墙 —１ 图 １ ２ 岩 质 边坡 土 压 力公 布 图 —
Ｎ ＝ ｎｃＳ １ 仅） （— ） ｎ Ｒ ／Ｏ （ 一 １ ２ ３
［互 匣 二 ］
西铁科技
肋 柱 式锚 杆 挡 土墙 设 计 及 应 用
式 中 一 柱 相 对 于 铅垂 线 的 肋 倾 角 （） 。； Ｂ一 杆 对 水 平 方 向 的 倾 角 锚
锚杆式挡土墙
锚杆式挡土墙
锚杆式挡土墙由立柱，挡土板、锚杆三部分组成，属拼装化轻型结构，施速度快，工期短，是冻土地区采用较多的一种结构形式。
1.施工工艺（后附流程图）
2.施工方法及注意事项
（1）桩孔开挖采用人工进行，必要时用风镐松土，卷扬机提升出渣，先挖中央后挖四周，开挖后及时作护壁，防止坍塌。
（2）桩身基底根据设计要求施作砼基础或工作垫层，桩柱精确定位。
（3）锚杆钻孔必须采用干钻，如遇坍孔严重，可注浆加固后进行，钻孔立比后应清孔。
（4）锚杆采用高强钢筋制作，不能有死弯段，锚杆固定定段应清污除锈。
（5）锚杆安装采用孔底注浆法，注浆压力为0.6mpa-0.8mpa，砂浆必须饱满密实，锚杆在锚固砂浆达到强度后，应作抗拉实验。
（6）锚杆与桩连接要满足设计要求。
（7）挡土板拼装接缝密度可靠稳固。
（8）按照设计要求施隔热保护层。
（9）挡板墙背后回填应分层夯实且符合要求，伸缩缝、沉降缝设置符合设计要求。
理正排桩式锚杆挡墙设计
理正排桩式锚杆挡墙设计随着城市的不断发展和建设，土地的利用率也越来越高。
而在一些特殊地形条件下，如地势陡峭、土质松软等，需要采取特殊的措施来加固地基和保护人民的生命财产安全。
其中，以理正排桩式锚杆挡墙设计就是一种常见的应用于山区、河岸等地的地基加固和护坡工程方法。
以理正排桩式锚杆挡墙设计是一种采用排桩、锚杆和挡墙相结合的综合性工程措施。
首先，要进行排桩工作。
排桩是为了在松软土壤中，通过桩的插入，增加土壤的密实度和抗剪强度，从而提高地基的稳定性。
排桩可以采用不同的方法，如静力排桩、动力排桩等，具体根据实际情况来确定。
然后，进行锚杆工作。
锚杆是为了增加挡墙的稳定性和抗滑性。
锚杆是将钢筋通过钻进土层的孔洞中，并用特殊的胶结材料进行固定，形成一个锚固体。
锚杆的作用是通过拉力的作用，将土体与锚固体连接起来，从而增加挡墙的整体稳定性。
进行挡墙的建设。
挡墙是为了防止土体的塌方和滑坡。
挡墙可以采用不同的材料，如混凝土挡墙、石头挡墙等，具体根据实际情况和设计要求来确定。
挡墙的设计需要考虑土体的稳定性、抗压强度等因素，以确保挡墙能够承受外部荷载并保持稳定。
以理正排桩式锚杆挡墙设计的优点是结构简单、施工方便、经济实用。
通过排桩和锚杆的结合，可以有效增加土体的抗剪强度和稳定性，提高整个工程的安全性。
挡墙的设计和建设也是根据具体情况进行调整和优化，以满足工程要求和预期效果。
然而，以理正排桩式锚杆挡墙设计也存在一些问题和挑战。
首先，施工难度较大，需要专业的工程技术和设备。
其次，需要根据具体的地质条件和工程要求进行设计，如果设计不合理或施工不当，可能会导致工程质量问题。
此外，由于挡墙需要与土体相连接，如果土体的性质较差，可能会影响挡墙的稳定性和使用寿命。
以理正排桩式锚杆挡墙设计是一种常见的地基加固和护坡工程方法。
通过排桩、锚杆和挡墙相结合，可以提高土体的稳定性和抗剪强度，保护人民的生命财产安全。
然而，设计和施工过程中需要考虑的因素较多，需要专业的技术和设备支持。
锚杆挡土墙毕业设计
锚杆挡土墙毕业设计锚杆挡土墙毕业设计引言：挡土墙是土木工程中常见的一种结构，用于防止土体滑坡和崩塌。
而锚杆挡土墙是一种采用锚杆作为支撑的挡土墙，具有较高的抗侧移能力和稳定性。
本文将探讨锚杆挡土墙的设计原理、施工技术以及在实际工程中的应用。
一、设计原理1.1 土体特性在设计锚杆挡土墙时，首先需要了解土体的特性。
土体的抗剪强度、内摩擦角、重度等参数是设计的重要依据。
通过土体试验和现场勘测，可以得到土体的物理力学参数，为后续的设计提供基础数据。
1.2 挡土墙结构锚杆挡土墙的结构包括挡土墙体、锚杆和锚杆头。
挡土墙体是由混凝土或其他材料构成的，用于承受土体的水平力和垂直力。
锚杆则通过锚固在土体中，起到支撑和稳定挡土墙的作用。
锚杆头则连接锚杆和挡土墙体，传递力量。
1.3 锚杆设计锚杆的设计是锚杆挡土墙设计的关键环节。
锚杆的数量、直径、长度和间距等参数需要根据土体特性和挡土墙的高度来确定。
通过计算和模拟分析，可以得到合理的锚杆设计方案，确保挡土墙的稳定性和安全性。
二、施工技术2.1 土体处理在施工前，需要对土体进行处理，以确保挡土墙的稳定性。
常见的土体处理方法包括土体加固、排水和护坡等。
通过加固土体的强度和稳定性，可以提高挡土墙的整体性能。
2.2 锚杆施工锚杆的施工是锚杆挡土墙施工的关键环节。
首先需要进行锚杆孔的钻探，然后注入锚杆灌浆材料，最后安装锚杆。
施工过程中需要严格控制锚杆的位置、倾斜度和锚固深度，确保锚杆的质量和稳定性。
2.3 挡土墙施工挡土墙的施工包括挡土墙体的浇筑和锚杆头的连接。
挡土墙体的浇筑需要控制混凝土的质量和浇筑过程中的振捣，确保墙体的强度和稳定性。
锚杆头的连接需要保证连接的牢固性和密封性，以确保锚杆和挡土墙体之间的传力效果。
三、实际应用锚杆挡土墙在实际工程中具有广泛的应用。
例如，在高速公路边坡防护中，锚杆挡土墙可以有效地防止土体滑坡和崩塌，保障道路的安全通行。
在城市建设中，锚杆挡土墙可以用于地铁站台、桥梁和隧道等工程的边坡防护，确保工程的稳定性和安全性。
岩土工程中锚杆挡土墙的设计
配筋计算 （ ） 略 。 ４ 挡 土板 内力计算 ： ） 挡土板按 照两端支承在立柱 上的简支梁 计算 ， 计算跨长为板长 Ｌ＝１９ ０ｍｍ， 载取 相应土 压力 中的最 ０ 荷 大值 ｄ ２ ． Ｐ ， ＝１ １０ｋ ａ板宽 ｂ ＝５ ０ｍｍ； ， ０
ｑ＝ × ｄ＝ ６ ５ ｋ ｍ ， ０． Ｎ／
１２ 工 程 设 计 ．
１设计参数 ： ） ＝４ 。ｙ：２ Ｎ／ ３ 占 ／ ， ＝４ 。ｍ ＝１ ８， １ｋ ｍ ， ＝ ２ ｉ ５ ， 。 挡墙高 １ ｍ， ８ 分三级 ， 每级墙高 ６ｍ， 平台宽 ２ｍ， 立柱间距 ２ｍｏ ２ 土压力计算 ： ） 根据库仑公式 （ ） 略 。 ３ 立柱结构计算 （ ） 见图 １ 。 ）
Ⅱ级钢筋 ＝３ ００ ０ｋ ａ ０ ０ Ｐ 。
以第一级墙为例 ， 双 支点悬 出梁计 算 ， 按 以等 弯矩原 则确 定
支点得 ：
Ｌｌ ８ ＝１３ ０ｍｍ ， ： ３５ ０ｍｍ ， ＝ １１ ０ｍｍ ， ＝６ ｍ ， Ｌｚ ０ Ｌ３ ２ Ｌ ｄ ＝ ２× ＝ ９ ． Ｐ ， ４ １ ３ ｋ ａ Ｃ ｒ ｄ＝２× ａ ＝ １ ７ ８ｋ ａ ５ ２ ． Ｐ ．
：Ｒ ×ｏｓ ：３ ０ ３ ｏｌ ＝３ ２ １ｋ Ｏ卢 ２ ． ×ｃｓ３ １ ． Ｎ。
和挡 土板 的内力计算和结构设计 ， 柱底 端支撑应力的验算 等。 立
一
胍
Ｍ
Ｑ
个 山区道路 中的高边坡防护 ， 边坡 高 ２ ５ｍ～３ 下 为基 ５ｍ，
岩， 表层覆盖全新统坡 积物 ， 工程设计 为下部设三级锚杆挡 土墙 ， 上部挂三维网喷播植草绿化 。
１ １ 工程 地质概 况 ．
岩 土 工 程 中 锚 杆 挡 土 墙 的 设 计
格构式锚杆挡土墙施工方案
格构式锚杆挡土墙施工方案
1. 简介
格构式锚杆挡土墙是一种结构稳定、抗滑能力强的挡土工程，广泛应用于岩土边坡、河岸等工程中。
本文将介绍格构式锚杆挡土墙的施工方案。
2. 设计方案
2.1 基础设计
格构式锚杆挡土墙的基础设计是关键，需要满足荷载要求和地质条件。
一般采用混凝土基础或桩基础，确保基础稳定性。
2.2 结构设计
挡土墙主体结构由挡土墙体、锚杆和格构组成，需要根据实际情况设计尺寸和材料。
确保结构牢固、抗倾斜能力强。
3. 施工流程
3.1 地面准备
在施工前需要清理施工场地，平整地面，确保施工区域无障碍物。
3.2 基础施工
按照设计要求进行基础施工，包括浇筑混凝土基础或打桩。
3.3 安装格构
在基础完成后，安装格构，布置好挡土墙结构的位置。
3.4 浇筑挡土墙体
根据设计要求，逐层进行挡土墙体的浇筑，确保均匀牢固。
3.5 安装锚杆
在挡土墙体浇筑完成后，安装锚杆，加固结构，提高抗滑性能。
3.6 后处理
完成挡土墙主体施工后，进行后处理工作，包括清理施工场地、验收结构等。
4. 施工注意事项
•施工中需严格按照设计要求进行，确保结构稳固。
•施工过程中需加强安全管理，保证工人安全。
•施工现场需保持清洁整洁，确保施工顺利进行。
5. 结语
格构式锚杆挡土墙施工是一项复杂的工程，需要严格按照设计要求和施工流程进行，确保工程质量和施工安全。
本文介绍了格构式锚杆挡土墙的施工方案，希望能为相关工程的施工提供参考。
挡土墙打锚杆施工方案
挡土墙打锚杆施工方案1. 引言挡土墙是一种常见的土木工程结构，用于抵御土壤的压力和防止土地滑坡。
在挡土墙的施工过程中，打锚杆是一项重要的施工工艺，用于增强挡土墙的稳定性和抗滑能力。
本文将介绍挡土墙打锚杆施工方案，包括施工准备、操作步骤和施工注意事项等内容。
2. 施工准备2.1 材料准备在进行挡土墙打锚杆施工前，需要准备以下材料：•打锚杆：根据设计要求选择合适的锚杆型号和规格。
•锚杆套管：用于加固锚杆与挡土墙之间的连接。
•锚杆灌浆材料：用于填充锚杆与套管之间的空隙，增强连接强度。
2.2 设备准备施工过程中需要使用以下设备：•打锚杆设备：包括打锚杆机、打锚枪等。
•挖掘机：用于挖掘地基和锚杆孔。
•混凝土搅拌机：用于制备灌浆材料。
•打桩机：用于固定挡土墙。
3. 操作步骤3.1 打锚杆孔根据设计要求，在挡土墙的工作面上预留适量的打锚杆孔。
打锚杆孔的位置和布局应符合设计要求，并根据土质情况合理安排孔距和孔深。
3.2 安装锚杆套管首先，将锚杆套管插入打锚杆孔中，确保套管与孔壁紧密贴合。
然后，使用适当的灌浆材料填充套管与孔壁之间的空隙，并保持锚杆套管的垂直度。
3.3 安装打锚杆将打锚杆插入锚杆套管中，并确保锚杆与套管之间的配合良好。
使用打锚杆机或打锚枪施加适当的力量，将锚杆牢固地固定在套管内。
3.4 灌浆固化待打锚杆安装完毕后，使用混凝土搅拌机制备好灌浆材料。
然后，通过灌注灌浆材料的方式填充锚杆与套管之间的空隙，确保连接牢固。
等待灌浆材料固化后，锚杆与挡土墙之间形成坚固的连接。
3.5 固定挡土墙施工完成后，使用打桩机在挡土墙的底部固定桩基，并进行必要的检查和修整工作，确保挡土墙的稳定性和整体效果。
4. 施工注意事项在挡土墙打锚杆施工过程中，需要注意以下事项：•安全第一：施工人员需佩戴合适的防护设备，并严格遵守安全操作规程，确保施工过程中人员和设备的安全。
•施工质量控制：注意控制打锚杆孔的位置、布局和尺寸误差，严格按照设计要求操作，确保施工质量。
格构式锚杆挡土墙施工方案范本
格构式锚杆挡土墙施工方案概述格构式锚杆挡土墙是一种基于混凝土框架和土壤预应力的挡土结构。
该结构不仅具有良好的稳定性和吸能性能，还可以有效抵抗土压力和水压力。
在土工工程中应用广泛，特别是在城市公共建设中，如隧道，公路，铁路等。
施工步骤1.土方开挖：按照设计要求开挖挡土墙所需的土方。
2.土壤加固：对于弱土层，需要进行土壤加固处理，以保证施工安全和稳定。
3.框架骨架安装：安装钢筋框架和钢筋加固网，按照设计图纸进行布置和安装，注意框架骨架的层间连接要牢固。
4.混凝土浇筑：根据设计要求，在钢筋框架内浇筑混凝土，每层浇筑混凝土高度不超过1.5米，每层浇筑后需进行振捣和养护。
5.前填土开挖：在浇筑混凝土后，需要将前一段土体开挖下来，以保证施工效果和挡土墙的稳定性。
6.锚杆安装：在混凝土浇筑完成后，安装锚杆，需要按照设计要求和施工方案进行安装和张拉。
7.后填土：将后一段土体进行填筑，每层高度不超过1米，每层填筑后需进行振捣和养护，直至达到设计要求高度。
8.排水设施安装：在挡土墙的顶部和底部，安装排水设施，以排除水分和地下水的影响。
施工要点1.框架骨架的连接和安装应紧密牢固，钢筋与混凝土的粘结应坚固可靠。
2.混凝土浇筑严格按照设计要求进行，控制混凝土强度和质量。
3.前后填土高度要控制在设计要求内，掌握填筑厚度的时候，要注意土体的水分情况、均匀度和淤积情况，使填土体紧密、均匀。
4.锚杆的加固必须满足设计要求，锚杆的张拉应按照设计要求进行，液压泵要检查压力和流量，以确保张拉力的准确性。
5.排水设施的安装必须牢固可靠，清理井内的杂物和沉淀物，对于人工挖掘的井或沟，需要按照设计要求进行支护。
安全措施1.作业前必须进行专业安全培训，做到安全生产知识全面普及，安全操作规程明确。
2.严格执行作业安全标准，特别注重电气安全、机械安全和现场防火、防爆、防毒等安全措施。
3.作业过程中必须配备足够数量和规格的安全保护用品，如安全帽、安全鞋、安全绳等。
锚杆式挡土墙施工方案
锚杆式挡土墙施工方案1. 简介锚杆式挡土墙是一种常见的土木工程结构，用于防止土壤的滑坡和崩塌。
本文档将介绍锚杆式挡土墙的施工方案，旨在提供详细的步骤和注意事项，以确保施工的安全和质量。
2. 施工准备在施工之前，需要进行一些准备工作，以确保施工的顺利进行。
以下是施工准备的具体步骤：•地质勘察：进行地质勘察，了解土壤和地质条件，确定合适的锚杆深度和数量。
•设计选材：根据设计要求选择合适的材料，包括钢筋和锚杆。
•临时支护：在施工现场进行必要的临时支护，确保施工安全。
•设备调试：检查施工所需的机械设备和工具，确保其正常运行。
锚杆式挡土墙的施工步骤可以分为以下几个主要阶段：3.1. 基坑开挖在选择施工地点后，首先进行基坑的开挖。
具体步骤如下：1.根据设计要求确定基坑的尺寸和形状。
2.使用挖掘机等机械设备进行开挖，并确保基坑的边缘垂直，并进行土壤的支护，以防止坍塌。
3.2. 钢筋布置在基坑开挖完成后，需要进行钢筋的布置。
具体步骤如下：1.根据设计图纸的要求，确定钢筋的数量和规格。
2.在基坑内部设置合适的支撑，以确保钢筋的位置和间距。
3.将钢筋依照设计要求精确地放置在基坑内，并使用扎带或钢丝焊接进行固定。
锚杆的施工是整个挡土墙施工的关键步骤。
具体步骤如下：1.根据设计要求确定锚杆的数量和间距。
2.使用钻机等设备进行锚杆的钻孔，并在孔内注入混凝土，以加固孔壁。
3.将预先制作好的锚杆安装到孔内，并固定在基坑边缘的钢筋上。
4.检查锚杆的正确性和稳定性，确保其与钢筋的良好连接。
3.4. 混凝土浇筑在锚杆施工完成后，需要进行混凝土的浇筑。
具体步骤如下：1.准备好混凝土搅拌机，确保其正常运转，并将混凝土运送到施工现场。
2.将混凝土逐渐倒入基坑内，确保其均匀填满整个基坑，并使用振动器进行密实。
3.控制浇筑速度和时间，避免混凝土的过度流动和不均匀。
3.5. 后续处理混凝土浇筑完成后，需要进行一些后续处理工作，以确保挡土墙的美观和稳定。
锚杆挡土墙设计与计算
XXXX工程锚杆挡土墙计算分析报告XXXX设计院XXXX年XXX月目录第一章概述 (1)第二章锚杆挡土墙计算理论 (1)第三章锚杆挡土墙计算 (1)第一章概述锚杆挡土墙是由钢筋混凝土墙面和钢锚杆组成的支挡建筑物，它是靠锚杆锚固在稳定地层内，能承受水平拉力来维持墙的平衡，因此地基承载力一般不受控制，从而能克服不良地基的困难。
在高边坡的情况下，且可采用自上而下逐级开挖和施工的办法，可以避免边坡坍塌，有利于施工安全。
锚杆使用灌浆锚杆，采用钻机钻孔，毛孔直径一般为100~150mm，锚杆材料为HRB335钢筋和由7根钢丝构成φ12.7mm 的预应力钢绞线。
锚杆钢筋以一根或数根钢筋组成；锚杆锚索以一束或数束钢绞线组成。
锚杆插入锚孔内后再灌注水泥砂浆。
灌浆锚杆亦可用于土层，但由于土层与锚杆间的握固能力较差，尚需要加压灌浆或内部扩孔的方法以提高其抗拔能力。
锚杆挡土墙的墙面，一般用肋柱和挡土板组成，其结构布置应根据工点的地形和地质条件、墙高及施工条件等因素，考虑挡土墙是否分级和每级挡土墙的高度来决定。
当布置为两级或两级以上时，级间可留1~2米的平台，如图1。
肋柱的间距应考虑工地的起吊能力及锚杆的抗拔能力等因素，一般可选用2.0~3.5米。
每根肋柱根据其高度可布置多根锚杆。
锚杆的位置应尽可能使肋柱所受弯矩均匀分布。
肋柱视为支承于锚杆（或支承于锚杆和地基）的简支梁或连续梁。
肋柱的底端视地基的强度及埋置深度，一般设计时假定为自由或铰支端，如基础埋置较深且为坚硬的岩石时，也可以作为固定端。
当底端固定时，应考虑地基对肋柱基础的固着作用而产生的负弯矩。
图 1第二章 锚杆挡土墙计算理论锚杆挡土墙计算的主要内容有：肋柱、锚杆和挡土板的内力计算；肋柱底端的支承应力检算；肋柱、挡土板、锚杆和锚头的设计等。
a) 肋柱和锚杆的内力计算假定肋柱与锚杆联结处为一铰支点，把肋柱视为简支梁或连续梁。
锚杆为轴心受拉构件。
i. 当肋柱仅有两根锚杆，且底端为自由端时，可假定按两端悬臂的简支梁计算，如图2所示。
锚杆挡土墙施工方案
锚杆挡土墙施工方案锚杆挡土墙施工方案1. 引言本文档旨在提供一种详细的锚杆挡土墙施工方案，以指导相关工程的顺利进行。
锚杆挡土墙是一种结构稳定、抗震性能好的土工结构，广泛应用于公路、铁路、水利等工程中。
本文档将详细介绍施工方案的各个环节，包括设计要求、施工过程、施工材料、安全措施等。
2. 设计要求2.1 地质条件调查地质条件调查是锚杆挡土墙施工前的重要工作，包括地质勘探、地质测量等。
根据地质调查结果，确定挡土墙的设计参数，如坡度、高度等。
2.2 结构设计挡土墙的结构设计应满足以下要求：- 承载能力强，能够反抗侧向挤压力和地震力的作用；- 具有良好的排水性能，避免水分积聚导致墙体松动或者坍塌；- 结构稳定，能够适应地质变化和外部荷载变化。
3. 施工过程3.1 基坑开挖按照设计要求，开挖挡土墙的基坑。
根据地质情况选择开挖方式，如手工开挖、机械开挖等，并采取必要的支护措施。
3.2 土方整平对基坑内的土方进行整平处理，确保基础表面平整，并达到设计要求的坡度。
3.3 钢筋安装根据设计图纸，按照规范要求进行钢筋安装。
确保钢筋的准确位置和间距，并坚固固定。
3.4 锚杆施工在墙体上预埋锚杆孔，并进行锚杆的安装。
锚杆的选择应符合设计要求，并按照施工工序进行安装。
3.5 植被覆盖为了保护挡土墙，减缓水土流失，应在挡土墙表面进行植被覆盖。
根据设计要求，进行植被的选择和种植工作。
4. 施工材料4.1 挡土墙材料挡土墙的材料可以选择混凝土、砂浆和石材等，根据地质和设计要求进行选择。
4.2 锚杆材料常用的锚杆材料有钢筋、罗纹钢筋和预应力钢筋等，根据设计要求和工程环境进行选择。
5. 安全措施5.1 人身安全在施工过程中，需要进行相关安全教育培训，并严格遵守施工现场安全规范。
使用个人防护装备，如安全帽、口罩、护目镜等。
5.2 施工设备安全使用的施工设备应经过鉴定和检修，严禁使用损坏或者过期的设备。
设备操作人员应具备相关资质和经验。
理正排桩式锚杆挡墙设计
理正排桩式锚杆挡墙设计在建筑工程中，挡墙是一种常见的结构，用于防止土壤的坍塌和保护周围的建筑物。
而在挡墙设计中，一种常见且有效的方式是采用理正排桩式锚杆挡墙设计。
这种设计结构能够有效地抵抗土壤的压力，确保挡墙的稳定性和安全性。
理正排桩式锚杆挡墙设计是一种结构简单但功能强大的挡墙系统。
其主要组成部分包括桩、锚杆和挡土墙，这三者相互配合，形成一个稳定的结构。
首先，在施工现场挖掘一定深度的坑，然后在坑中安装桩，桩的排列呈规律的直线或曲线形式。
接着，通过桩顶的锚杆将挡土墙与桩连接起来，形成一个整体的挡墙系统。
锚杆的作用是将挡土墙固定在桩上，增加挡墙的稳定性和承载力。
在进行理正排桩式锚杆挡墙设计时，需要考虑多个因素。
首先是土壤的性质和承载能力，不同类型的土壤对挡墙的要求不同，需要根据实际情况选择合适的桩和锚杆。
其次是挡土墙的设计和施工，挡土墙的高度、厚度和材料都会影响挡墙的稳定性和承载力。
此外，还需要考虑周围环境的影响，如地下水位、附近建筑物等，这些因素都会对挡墙的设计和施工造成影响。
理正排桩式锚杆挡墙设计具有多种优点。
首先，这种设计结构简单、施工方便，可以快速搭建起来，节省时间和人力成本。
其次，挡墙系统的整体性强，能够有效地抵抗土壤的压力，保证挡墙的稳定性和安全性。
此外，锚杆的使用可以增加挡墙的承载力，提高整体的抗震性能。
因此，理正排桩式锚杆挡墙设计在工程实践中得到了广泛的应用。
总的来说，理正排桩式锚杆挡墙设计是一种有效且可靠的挡墙系统。
通过合理的设计和施工，可以保证挡墙的稳定性和安全性，有效地防止土壤的坍塌。
在今后的建筑工程中，可以根据实际情况选择这种设计结构，以确保工程的顺利进行和安全完工。
锚杆挡土墙的构造与适用条件
锚杆挡土墙的构造与适用条件锚杆挡土墙是由钢筋混凝土肋柱、墙面板和水平(或倾斜)的锚杆联合组成的轻型支挡结构物，如图3—1所示。
我国1966年首次用于成昆线路基加固工程中。
这种挡土墙的墙面板一般是由预制的钢筋混凝土肋柱支撑着。
钢锚杆插入并锚固在稳定的土层或岩层中。
作用于墙面板的土压力通过受拉的钢锚杆被稳定地层的抗拔力所平衡。
由于它的结构特点，它适用于一般地区岩质路堑地段，在不良地段使用时，必须采取相应措施。
设计锚杆挡土墙时，应根据地质及工程具体情况，可选用肋柱或无肋柱式结构类型。
设计肋柱式锚杆挡土墙时，根据地形、地质条件、墙高和施工条件等因素可确定挡土墙是否分级和每级的高度。
若墙较高或地质条件较差，可将挡土墙布置为两级或多级。
在多级墙上、下两级墙之间宜设置平台，平台宽度不宜小于1．5 m。
每级墙的高度不宜大于8 m。
为便于肋柱和挡土墙的安装，多采用竖直墙面。
肋柱的间距应根据工地的起吊能力和锚杆的抗拔能力等因素来确定，一般为2．0—2．5m。
肋柱可采用预制单根整柱，亦可采用分段拼装或就地灌注。
在每根肋柱上根据其高度可布置2—3根锚杆。
锚杆位置应使肋柱内的最大正负弯矩基本相当每层锚杆与水平面的夹角在15度—20度之间。
肋柱截面可采用矩形、T形和正方形。
肋柱截面宽度，除应按计算确定外，尚需考墙面板在肋柱上最小搭接长度不小于10 cm及肋柱预留锚杆尺寸的要求，肋柱宽度不得小于30cm。
装配式肋柱，应考虑肋柱在搬运、吊装过程以及施工中锚杆可能出现受力不均等不利因素。
因此，要求肋柱内外两侧不切断钢筋应配置通长的受力钢筋。
墙面板可采用钢筋混凝土的槽形板、空心板或矩形板。
墙面板的规格不宜过多。
肋柱和墙面板采用的混凝土强度等级不应小于C20。
肋柱的基础应采用C15混凝土或M7．5水泥砂浆砌片石。
各分级挡土墙之间的平台顶面，宜用C15混凝土封闭，其厚度为0．15 m，并以2％横向坡度倾向排水方向。
采用的钢锚杆主要有楔缝式锚杆和灌浆锚杆两种。
锚杆式挡土墙
