接触器选用1
电机及电气控制考试必备答案

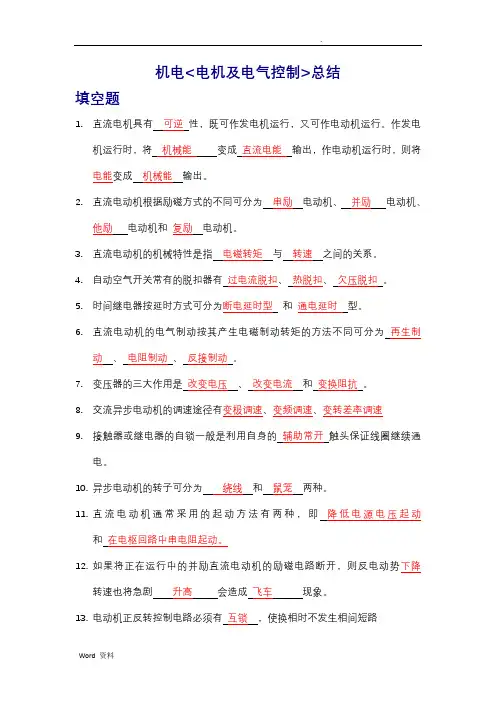

机电<电机及电气控制>总结填空题1.直流电机具有可逆性，既可作发电机运行，又可作电动机运行。
作发电机运行时，将机械能变成直流电能输出，作电动机运行时，则将电能变成机械能输出。
2.直流电动机根据励磁方式的不同可分为串励电动机、并励电动机、他励电动机和复励电动机。
3.直流电动机的机械特性是指电磁转矩与转速之间的关系。
4.自动空气开关常有的脱扣器有过电流脱扣、热脱扣、欠压脱扣。
5.时间继电器按延时方式可分为断电延时型和通电延时型。
6.直流电动机的电气制动按其产生电磁制动转矩的方法不同可分为再生制动、电阻制动、反接制动。
7.变压器的三大作用是改变电压、改变电流和变换阻抗。
8.交流异步电动机的调速途径有变极调速、变频调速、变转差率调速9.接触器或继电器的自锁一般是利用自身的辅助常开触头保证线圈继续通电。
10.异步电动机的转子可分为绕线和鼠笼两种。
11.直流电动机通常采用的起动方法有两种，即降低电源电压起动和在电枢回路中串电阻起动。
12.如果将正在运行中的并励直流电动机的励磁电路断开，则反电动势下降转速也将急剧升高会造成飞车现象。
13.电动机正反转控制电路必须有互锁，使换相时不发生相间短路14.直流电动机通常采用的起动方法有两种，即降低电源电压起动和在电枢回路中串电阻起动。
15.变压器利用电磁感应原理制成，可以用来改变电压和电流的等级16.直流电机的换向极数安装在两相邻主磁极之间，其作用是改善换向。
17.变压器的电磁感应部分包括电路和磁路两部分。
18.热继电器在电路中作为_过载保护，熔断器在电路中作为_短路_保护。
19.熔断器的作用是短路与过载保护；20.车床的主运动为主轴通过卡盘或顶尖带动工件的旋转运动，进给运动为溜板带动刀架的纵向或横向直线运动21.三相鼠笼式异步电动机在运行中断了一根电源线，则电机转速_降低__。
22.三相异步电动机的定子由__定子铁心__、定子绕组、机座等三部分组成。
23.异步电动机的转子可分为笼形转子和绕线转子两种。
电气控制技术习题一

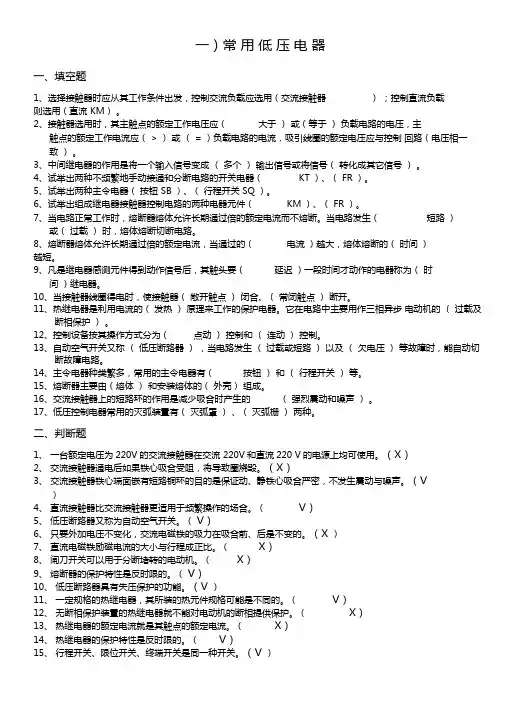

一）常用低压电器一、填空题1、选择接触器时应从其工作条件出发，控制交流负载应选用（交流接触器）；控制直流负载则选用（直流 KM）。
2、接触器选用时，其主触点的额定工作电压应（大于）或（等于）负载电路的电压，主触点的额定工作电流应（ > ）或（ = ）负载电路的电流，吸引线圈的额定电压应与控制回路（电压相一致）。
3、中间继电器的作用是将一个输入信号变成（多个）输出信号或将信号（转化成其它信号）。
4、试举出两种不频繁地手动接通和分断电路的开关电器（KT ）、（ FR ）。
5、试举出两种主令电器（按钮 SB ）、（行程开关 SQ ）。
6、试举出组成继电器接触器控制电路的两种电器元件（KM ）、（ FR ）。
7、当电路正常工作时，熔断器熔体允许长期通过倍的额定电流而不熔断。
当电路发生（短路）或（过载）时，熔体熔断切断电路。
8、熔断器熔体允许长期通过倍的额定电流，当通过的（电流）越大，熔体熔断的（时间）越短。
9、凡是继电器感测元件得到动作信号后，其触头要（延迟）一段时间才动作的电器称为（时间）继电器。
10、当接触器线圈得电时，使接触器（敞开触点）闭合、（常闭触点）断开。
11、热继电器是利用电流的（发热）原理来工作的保护电器。
它在电路中主要用作三相异步电动机的（过载及断相保护）。
12、控制设备按其操作方式分为（点动）控制和（连动）控制。
13、自动空气开关又称（低压断路器），当电路发生（过载或短路）以及（欠电压）等故障时，能自动切断故障电路。
14、主令电器种类繁多，常用的主令电器有（按钮）和（行程开关）等。
15、熔断器主要由（熔体）和安装熔体的（外壳）组成。
16、交流接触器上的短路环的作用是减少吸合时产生的（强烈震动和噪声）。
17、低压控制电器常用的灭弧装置有（灭弧罩）、（灭弧栅）两种。
二、判断题1、一台额定电压为220V的交流接触器在交流 220V和直流220 V的电源上均可使用。
（X）2、交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。
电气控制技术习题一
（一）常用低压电器一、填空题1、选择接触器时应从其工作条件出发，控制交流负载应选用（交流接触器）；控制直流负载则选用（直流KM）。
2、接触器选用时，其主触点的额定工作电压应（大于）或（等于）负载电路的电压，主触点的额定工作电流应（ > ）或（ = ）负载电路的电流，吸引线圈的额定电压应与控制回路（电压相一致）。
3、中间继电器的作用是将一个输入信号变成（多个）输出信号或将信号（转化成其它信号）。
4、试举出两种不频繁地手动接通和分断电路的开关电器（ KT ）、（ FR ）。
5、试举出两种主令电器（按钮SB ）、（行程开关SQ ）。
6、试举出组成继电器接触器控制电路的两种电器元件（ KM ）、（ FR ）。
7、当电路正常工作时，熔断器熔体允许长期通过1.2倍的额定电流而不熔断。
当电路发生（短路）或（过载）时，熔体熔断切断电路。
8、熔断器熔体允许长期通过1.2倍的额定电流，当通过的（电流）越大，熔体熔断的（时间）越短。
9、凡是继电器感测元件得到动作信号后，其触头要（延迟）一段时间才动作的电器称为（时间）继电器。
10、当接触器线圈得电时，使接触器（敞开触点）闭合、（常闭触点）断开。
11、热继电器是利用电流的（发热）原理来工作的保护电器。
它在电路中主要用作三相异步电动机的（过载及断相保护）。
12、控制设备按其操作方式分为（点动）控制和（连动）控制。
13、自动空气开关又称（低压断路器），当电路发生（过载或短路）以及（欠电压）等故障时，能自动切断故障电路。
14、主令电器种类繁多，常用的主令电器有（按钮）和（行程开关）等。
15、熔断器主要由（熔体）和安装熔体的（外壳）组成。
16、交流接触器上的短路环的作用是减少吸合时产生的（强烈震动和噪声）。
17、低压控制电器常用的灭弧装置有（灭弧罩）、（灭弧栅）两种。
二、判断题1、一台额定电压为 220V 的交流接触器在交流 220V 和直流 220 V的电源上均可使用。
交流接触器的选用计算
交流接触器的选用计算工控2009-11-03 09:18:12 阅读70 评论0 字号：大中小订阅交流接触器的选用计算(一)电动机负载时的选用交流接触器吸引线困电压由控制电路电压而定。
主触头额定电流由下面经验公式计算：Imc= PN X 10³-----------------KUN式中Imc ——主触头额定电流，A；PN ——被控制的电动机额定功率，KW；K ——常数，一般取1—1.4；UN ——电动机的额定电压，V。
实际选择时，接触器的主触头额定电流大于上式计算值。
(二)非电动机负载时的选用非电动机负载有电阻炉、电容器、变压器、照明装置等，选配接触器时，除考虑接通容量外，还应考虑使用中可能出现的过电流．现分述如下。
1．电热设备电流波动最大值不超过1.4IN，可按下式选用Itc≥1.2 IN式中Itc ——接触器额定发热电流，A；IN ——被控电热设备额定电流，A。
如接触器铭牌上未注明Itc值，可按工作电流相等原则选用。
2．电容器用接触器控制电容器时．应考虑电容器的合闸电流、持续电流和在负载下的电寿命。
现推荐采用表1的数据。
对于更大容量的电容器，常串接电阻，以使接触器的接通电流减少50％。
表1型号电容器额定工作电流Ic(A) 电容器标称容量Qc（Kvar）电容器额定工作电压Uc=220V 电容器额定工作电压Uc=380VCJ10-10 7.5 3 6CJ10-20 12 5 8CJ10-40 30 12.5 20CJ10-60 53 25 40CJ10-100 80 30 60CJ10-150 105 40 75CJ20-250 130 50 1003．电焊变压器表2为电焊变压器选配接触器参考表。
经验表明，焊接时的分断电流平均比接通电流大2—4倍，而且为单相负载，因此所用接触器的3极可以并联使用。
表2型号额定工作电流IN(A) SN(kVA) Ik(A)UN=220V UN=380V UN=220V UN=280VCJ10-60 30 11 20 300 300CJ10-100 53 20 30 450 450CJ10-150 66 25 40 600 600CJ10-250 105 40 70 1050 1050CJ10-250 130 50 90 1800 1800注：UN、IN、SN、IK分别表示变压器的额定电压、电流、容量、短路时一次侧最大短路电流。
BCZ1-系列低压单极直流接触器选用与使用指南
BCZ1-系列低压单极直流接触器选用与使用指南BCZ1-系列单极直流接触器适用于蓄电池车辆的起动、停止和电动叉车、牵引机车、通信电源等领域的电源切换及不间断电源系统。
产品设计符合GB/T14048.1《低压开关设备和控制设备总则》、机械部标准JB2286-78《牵引电器基本技术条件》、JB3974-85《蓄电池车辆用直流电器基本技术条件》及邮电部YD/T585-92《通信用配电设备》、YD/T512-92《电报电源设备技术条件》标准。
B CZ 1 – □ □ □ □ □线圈电压代号常开常闭辅助触头数量 常闭主触头数量 常开主触头数量额定工作电流DC-1负载设计序号 直流接触器 企业特征代号按额定工作电流分： 50、100、200、400A等4种； 按主触头辅助触头数量分；（见表1） 控制线圈电压分：24、48等。
本产品设计结构紧凑、坚固；体积小、重量轻； 触头设计采用无镉双断点银合金桥式触头；具有浪涌抑制器，使用本产品不需要外加过电压吸收装置，可达到EMC需求； 线圈控制电压适用范围宽；产品符合的标准：IEC60947-1 EN1175-1 GB14048.1 GB14048.4。
表1接触器安装可用螺钉坚固，安装及外形尺寸，见图1～图3。
BCZ1-100/10 一路常开型NO和BCZ1-100/01NC 一路常开型BCZ1-200/10 一路常开型NO和BCZ1-200/01NC 一路常开型BCZ1-400/10 一路常开型NO和BCZ1-400/01NC 一路常开型BCZ1-□□□/10 BCZ1-□□□/01型 号 BCZ1-100 BCZ1-200 BCZ1-400 硬线 6-16 15×2.5 15×3 主电路 mm 2软线4-3510-3525-70订货时应写明以下内如容：1.产品全型号 2.控制线圈电压3. 订货数量。
例1：额定工作电流为400A 1常开主触头，线圈控制电压为直流24V标注为： BCZ1-400/10 DC24V 50台例2：需100台约定发热电流为200A 1常开主触头，线圈控制电压为直流48V标注为： BCZ1-200/10 DC48V 100台。
自考工业自动化11514电器与可编程控制器应用技术(邓则名主编)答案(第一篇)

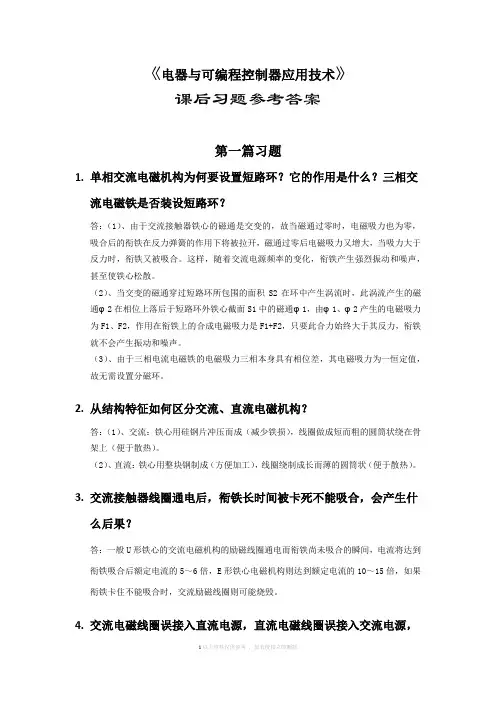

《电器与可编程控制器应用技术》课后习题参考答案第一篇习题1.单相交流电磁机构为何要设置短路环？它的作用是什么？三相交流电磁铁是否装设短路环？答：（1）、由于交流接触器铁心的磁通是交变的，故当磁通过零时，电磁吸力也为零，吸合后的衔铁在反力弹簧的作用下将被拉开，磁通过零后电磁吸力又增大，当吸力大于反力时，衔铁又被吸合。
这样，随着交流电源频率的变化，衔铁产生强烈振动和噪声，甚至使铁心松散。
（2）、当交变的磁通穿过短路环所包围的面积S2在环中产生涡流时，此涡流产生的磁通φ2在相位上落后于短路环外铁心截面S1中的磁通φ1，由φ1、φ2产生的电磁吸力为F1、F2，作用在衔铁上的合成电磁吸力是F1+F2，只要此合力始终大于其反力，衔铁就不会产生振动和噪声。
（3）、由于三相电流电磁铁的电磁吸力三相本身具有相位差，其电磁吸力为一恒定值，故无需设置分磁环。
2.从结构特征如何区分交流、直流电磁机构？答：（1）、交流：铁心用硅钢片冲压而成（减少铁损），线圈做成短而粗的圆筒状绕在骨架上（便于散热）。
（2）、直流：铁心用整块钢制成（方便加工），线圈绕制成长而薄的圆筒状（便于散热）。
3.交流接触器线圈通电后，衔铁长时间被卡死不能吸合，会产生什么后果？答：一般U形铁心的交流电磁机构的励磁线圈通电而衔铁尚未吸合的瞬间，电流将达到衔铁吸合后额定电流的5～6倍，E形铁心电磁机构则达到额定电流的10～15倍，如果衔铁卡住不能吸合时，交流励磁线圈则可能烧毁。
4.交流电磁线圈误接入直流电源，直流电磁线圈误接入交流电源，会发生什么问题？为什么？答：（1）、交流电磁线圈误接入直流电源，由于不存在感抗，则I=U/R，比原来的电流大很多，则线圈容易烧毁。
（2）、直流电磁线圈误接入交流电源，由于存在感抗，则I=u/(R+jX)，比原来的电流小很多，可能吸力不够，不能吸合，即使可以吸合也会由于直流电磁系统没有分磁环而发生振动。
同时由于直流电磁系统的铁心由整块钢构成，损耗比较大。
交流接触器CJ1 9 22是什么意思
内容介绍
当吸引线圈通电后，使静铁芯产生电磁吸力，衔铁被吸合，与衔铁相连的连杆带动触头动作，使 常闭触头断接触器处于得电状态;当吸引线圈断电时，电磁吸力消失，衔铁在复开，使常开触头 闭合，位弹簧作用下释放，所有触头随之复官—CJX1系列接触器介绍
参考资料：CJX1(3TB,触器用于交流50Hz或60Hz，额定绝缘电压至660V；电流9～475A的电力 线路中供远距离接通或分断电路之用，可频繁地起动及控制交流电动机。适用于控制交流电动机 的起动、停止及反转。
感谢观看
交流接触器CJX1-9/22是什 么意思
参考资料：CJX1-N交流接触器
CJX1-N交流接触器主要用于交流50Hz或60Hz，额定绝缘电压至660V或1000V。
内容介绍
CJX是正泰交流接触器的一个系列，1是这个系列的设计序号，9代表额定工作电流，22代表有表 示常开辅助触头数量2个、常闭辅助触头数量2个。订货时需要备注线圈电流，常用的有AC220V 和AC380V。 CJX1系列交流接触器主要用于交流50Hz或60Hz，额定绝缘电压为660V~1000V，在AC-3使用类别 下额定工作电压为380V时额定工作电流为9A~475A的电力线路中。作为供远距离接通和分断电路 之用，并适用于控制交流电动机的起动、停止及反转。 扩展资料 交流接触器的工作原理 交流接触器的工作原理是利用电磁力与弹簧弹力相配合，实现触头的接通和分断的。交流接触器 有两种工作状态:失电状态(释放状态)和得电状态(动作状态)。
正泰NC11系列交流接触器说明书
P 051/P 052B接触器类B NC11 交流接触器1 适用范围2 型号及含义3 运行条件4 主要参数及技术性能NC11接触器主要用于电表箱中，控制电表的供电系统：正常情况下，接触器的主触头是保持接通的(即主触头是四极常闭的，其中有一极是给用户作保护的零线短接之用)，只有当用户欠费时，供电部门可给接触器一个信号，使接触器线圈通电，从而切断电能供应。
此外，还可以使用在冷库房、洗衣房等的配电柜中。
NC11接触器可用于交流50Hz或60Hz，额定工作电压至400V，在AC-3使用类别下额定工作电流至65A的电路中，供远距离接通和分断电路之用。
符合标准：GB 14048.1、GB 14048.4、IEC 60947-4-1、EN 947-4-1。
N C 11 - □□ / □ □常闭主触头数量常开主触头数量基本规格代号，用400V、AC-3额定工作电流数值表示设计序号交流接触器企业特征代号3.1 周围空气温度：-5℃~+55℃，24小时内其平均值不超过+35℃。
3.2 海拔高度：不超过2000m。
3.3 大气条件：最高温度为+40℃时，空气的相对湿度不超过50%，在较低温度下可以 允许有较高的相对湿度，例如+20℃时达90%，对于因温度变化偶尔产生的凝露应 采取特殊的措施。
3.4 污染等级：3级。
3.5 安装类别：Ⅲ类。
3.6 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
接触器的相关的技术参数如表1所示：表1控制电器续表15 总体布局及关键技术该系列接触器为桥式双断点、直动式交流接触器，主触头为四常闭型，其反力为桥形触头自带反力的型式。
6 外形及安装尺寸7 订货须知订货时必须指出：7.1 接触器完整的名称、型号；7.2 线圈的额定工作电压和频率或规格代号；7.3 订货数量。
订货示例：NC11-65/04交流接触器 线圈电压220V 50Hz 10台正泰，智慧能源解决方案提供商。
交流接触器CJ20系列-1
交流接触器 直流接触器
交流接触器CJ20系列-1
CJ20系列交流接触器用于交流50Hz，额定电压至660V(个别
等级至1140V)，电流至630A的电力线路中供远距离频繁接通和分断电 路以及控制交流电动机，并适宜于与热继电器或电子保护装置组成电 磁起动器，以保护电路或交流电动机可能发生的过负荷及断相。
主触头系统居中，辅助触头居右，并装有可转动的停档，整个布置便于监 视和维修。接触器的电磁系统由U 形动、静铁芯及吸引线圈组成。动、静 铁芯均装有缓冲装置，用以减轻磁系统闭合时碰撞力，减少主触头的振动 时间和释放时的反弹现象。
● 接触器的主触头为单断点串联磁吹结构，配有纵缝式灭弧罩，具有 良好的灭弧性能。
● 辅助触头为双断点式，有透明防护罩。 ● 触头系统的动作，靠磁系统经扁钢传动，整个接触器的易损零部件 具有拆装简便和便于维护检修等特点。
交流接触器CJ12系列-2
交流接触器CJ12系列-3
交流接触器CJ19系列
CJ16(19)系列切换电容器接触器用于交流50Hz主电路，电压
至380V的电力系统中，供作为功率因数补偿装置中额定容量至3 0kvar 的自愈式低电压并联电容器的接通和分断之用。接触器带有抑制涌流装 置，能有效减小合闸涌流对电容器的冲击和抑制开断时的过电压。 结构特征 1.接触器装有限流电阻，可以把合闸涌流抑制在允许范围内； 2.接触器为直动式双断点结构，动作机构灵活，手动检查方便，结构紧 凑，更换触头方便； 3.接触器接线端有绝缘罩复盖，安全可靠； 4.安装可用螺钉紧固，也可扣装在35mm或75mm的标准安装轨上。
交流接触器CJ20系列-2
结构特点 ● CJ20系列交流接触器为直动式、双断点，立体布置，结构简单紧凑，
交流接触器的选择规范
交流接触器的选择规范接触器的选择1．额定电压：铭牌额定电压是指主触点上的额定电压，通常⽤的电压等级为直流接触器：220V，440V，660V交流接触器：220V，380V，500V如某负载是380V的三相感应电动机，则应选⽤380V的交流接触器。
2．额定电流：铭牌额定电流是指主触点的额定电流。
通常⽤的电流等级为：直流接触器：25，40，60，100，150，250，400，600A交流接触器：5，10，20，40，60，100，150，250，400，600A上述电流是指接触器安装在敞开式控制屏上，触点⼯作不超过额定温升，负载为间断—长期⼯作制时的电流值。
若超过8⼩时，必须空载开闭三次以上，以消除表⾯氧化膜。
如果上述条件改变，就要做相应修正起电流值，具体如下：当接触器安装在箱柜内，由于冷却条件差，电流要降低10~20%使⽤当接触器⼯作于长期⼯作制，⽽且通电持续率不超过40%；敞开安装，电流允许提⾼10~25%；箱柜安装，允许提⾼5~10%3．线圈的额定电压：通常的电压等级为直流线圈：24，48，220，440V交流线圈：36，127，220，380V（选择时⼀般交流对交流，直流对直流，但交流负载频繁动作时可采⽤直流吸引线圈的接触器；直流接触器断开时产⽣的过电压⾼达10~20倍，故不宜采⽤⾼电压等级，电压太低，接通线圈⽤的继电器或接触器的联锁触点不可靠）4．操作频率：指每⼩时接通的次数，交流接触器最⾼为600次/h，直流接触器可达1200次/h。
5．辅助触头的⼯作电流：辅助触头(或称辅助开关)的微动开关，它有两个电流参数，⼀是约定发热电流，⼀是⼯作电流。
⼯作电流有多种，⽽约定发热电源只有⼀个。
约定发热电流的定义：GB/T2900.18对约定发热电源电流的定义是：“在规定条件下实验时，开关电器在8h⼯作制下，各部件的温升不超过极限值时所能承载的最⼤电流。
”⼯作电流：由它所控制的电磁铁在闭合状态下的负载功能来决定。
CJX2系列交流接触器 说明书
图1 CJX2-09~32外形及安装尺寸 A
Φ
B
a
图2 CJX2-40~95外形及安装尺寸
Φ
B B b
b
a
C
A
接触器型号 CJX2-09~12 CJX2-18 CJX2-25 CJX2-32 CJX2-4011~6511 CJX2-4004~6504 CJX2-4008~6508 CJX2-8011~9511 CJX2-8004~9504 CJX2-8008~9508
1.1
1.5
1.1 1.5 0.55
2.2
0.75
3 2.2 1.1
3
5.5 4 2.2
7.5 5.5 3
7.5 4 11 10 5.5
2 4 8 10 20 40 80 100 200 400 800 220V 380V 440V
15 11
18.5 15 7.5 22 18.5 10
11
30 22 15
保持(VA) 9.0
9.0
9.5
14.0 14.0
功率(W) 1.8~2.7 1.8~2.7 3~4
3~4
3~4
57.0 57.0 57.0 57.0 57.0 6~10 6~10 6~10 6~10 6~10
动作范围
吸合电压为：85%Us~110%Us；释放电压为：20%Us~75Us
辅助触头基本参数
37
44
AC-3 6.6
8.9
12
18
21
34
39 42
49
49
AC-4 1.5
2
3.8
4.4
7.5
9
12
400V开关柜的技术规范
1.5 卖方应对系统的功能和容量（包括硬件和软件）满足本项目的要求负完全责任。如果系统或设备不能实现特定的要求，卖方应增加硬件、软件或服务来完成它，费用全部由卖方自行承担。
IEC-529 《外壳防护等级的分类》
GB14048-2002 《低压开关设备和控制设备》
GB1207-97 《电压互感器》
GB1208-98 《电流互感器》
GB9815-88 《家用及类似用途的熔断器》
GB7251-87 《低压成套开关设备和控制设备》
GB/T4026-92 《电器接线端子的识别和用字母数字符号标志接线端子的原则》
3.5.2.3配电回路：
国内：
常熟开关厂CM3系列，辅助接点2NO+2NC。
北京人民厂GM3系列，辅助接点2NO+2NC。
国外：
ABB公司：断路器采用T系列，辅助接点2NO+2NC
西门子公司： 断路器采用3VL系列，辅助接点2NO+2NC
施耐德公司：断路器采用NSX系列，辅助接点2NO+2NC
3.5.2.4智能电机保护控制器
通讯协议采用PROFIBUS-DP或DeviceNet。控制电压为220V。另：图纸中的每个软启动器回路均应配置一台智能电机保护控制器，控制器电流规格与软启动器相匹配。
西门子公司：SIMOCODEPRO-C系列.
AB：E3Plus系列.
3.5.2.5接触器
线圈电压：AC 220V；
主触点额定电压：380V; 三极；
电力拖动教案-接触器[1]
![电力拖动教案-接触器[1]](https://img.taocdn.com/s3/m/23686029bed5b9f3f90f1c9e.png)
2、熟悉接触器的结构和工作原理。
3、掌握接触器的选用、安装和拆装维修方法。
【内容解析】1、接触器概念接触器是一种自动的电磁开关。
概念的理解：从特点、作用方面理解特点：它能实现远距离自动操作和欠电压释放保护功能，而且具有控制容量大，工作可靠、操作频率高、使用寿命长等优点。
22.1、交流接触器的结构交流接触器主要由电磁系统、触头系统、灭弧装置及辅助部件等组成（主电路部分和控制电路部分）。
A、电磁系统：主要由线圈、铁心（静铁心）和衔铁（动铁心）三部分组成。
其作用是利用电磁线圈的通电或断电，将电能转换成机械能，使衔铁和铁心吸合或释放，从而带动动触头与静触头闭合或分断，实现接通或断开电路的目的。
a)衔铁直线运动式 b ）衔铁绕轴转动拍合式1—铁心 2—线圈 3—衔铁 4—轴B 、触头系统：交流接触器的触头按接触情况可分为点接触式、线接触式和面接触式ΦL1L2L3成弧光短路或引起火灾事故。
D、辅助部件：交流接触器的辅助部件有反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构及底座、接线柱等。
2.2、交流接触器的工作原理当接触器的线圈通电后，线圈中流过的电流产生磁场，使铁心产生足够大的吸力，克服反作用弹簧的反作用力，将衔铁吸合，通过传动机构带动触头系统动作。
当线圈断电或电压较低时，衔铁释放，触头复位。
电压过高或过低都容易烧毁线圈，在0.85-1.05倍的额定电压区间可以正常使线圈吸合。
3、交流接触器选用电力拖动系统中，交流接触器可按下列方法选用：（1）选择接触器主触头的额定电压：接触器主触头的额定电压应大于或等控制线路的额定电压。
（2）选择接触器主触头的额定电流接触器控制电阻性负载时，主触头的额定电流应等于负载的额定电流。
控制电动机时，主触头的额定电流应大于或稍大于电动机的额定电流。
或按以下经验公式计算（仅适用于CJ0、CJ10系列）：I＝ＰN×1000/KU Nc式中 K——经验系数，一般取1~1.4；Ｐ——被控制电动机的额定功率（KW）NU——被控制电动机的额定电压（V）NI——接触器主触头电流（A）c接触器若使用在频繁启动、制动及正反转的场合，应将接触器主触头的额定电流降低一个等级使用。
交流接触器基本知识1
8 电容器用接触器的选用
接触器接通电容器组时，在接通瞬间会产生一个大 电流的浪涌冲击电流，这对承担控制任务的接触 器来说是致命的。一般都要求接触器降容使用。 如何控制合闸涌流 。CJ16（19）系列（ CJ16B （ 19B ）系列）切换电容器接触器专为切换电容 器而设计，并采用了串联电阻抑制涌流的措施。
4 笼型感应电动机AC－3使用类别用 接触器的选用
电动机有笼型和绕线型电动机，其使用类别分别为 AC－2，AC－3和AC－4，因此，对不同型式和使 用类别的电动机用选用不同结构的接触器。 笼型电动机的起动电流约为6倍电动机额定电流Ie， 接触器分断电流为电动机额定电流Ie。其使用类别 分别为AC－3 。 选用的方法有查表法和查选用曲线法 。
无感或微感负载、电阻炉
绕线式感应电动机的起动、分断
AC－3
AC－4 转、点动
笼型感应电动机的起动、运转中分断
笼型感应电动机的起动、反接制动或反向运
AC－5a AC－5b AC－6a
放电灯的通断 白炽灯的通断 变压器的通断 电容器组的通断 家用电器和类似用途的低感负载 家用的电动机负载 具有手动复位过载脱扣器的密封制
六 交流接触器常见故障及处理办法
故障现象
不动或 动作不
可能原因
1. 电源电压过低或波动过大 2. 操作回路电源容量不足或发 生断线、接线错误及控制触头接 触不良 3. 控制电源电压与线圈电压不 符 4. 产品本身受损（如线圈断线 或烧毁，机械可动部分被卡死， 转轴歪斜等） 5. 触头弹簧压力与超程过大 6. 电源离接触器太远，连接导 线太细
2 控制照明设备用接触器的选用
照明设备的类型很多，不同类型的照明设备，起 动电流和起动时间也不一样。此类负载为使用类 别AC－5a或AC－5b。如起动时间很短，可选择 其约定发热电流Ith等于照明设备工作电流Ie的1.1 倍即可，起动时间稍长以及功率因数较低的，可 选择其约定发热电流比照明设备的工作电流更大 一些。
德力西CDC1系列交流接触器.
德力西CDC1系列交流接触器产品
一、产品名称
德力西CDC1系列交流接触器
二、产品简介
CDC1系列交流接触器主要用于交流50Hz（或60Hz）、额定工作电压至660V，额定工作电流至370A的电力系统中接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载的电路。
产品符合GB 14048.4和IEC 60947-4-1等标准。
三、产品特色
CDC1系列交流接触器主要用于交流50Hz（或60Hz）、额定工作电压至660V，额定工作电流至370A的电力系统中接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载的电路。
四、生产厂家
中国德力西控股集团有限公司
五、资料来源
浙江天煌科技实业有限公司。
交流接触器选型标准
交流接触器选型标准
交流接触器的选型主要基于以下几个标准：
1. 电压：交流接触器的额定电压应等于或大于电路中的最高电压。
2. 电流：应选择额定电流稍大于或等于电路中的最大电流的交流接触器。
3. 功率：交流接触器的额定功率应大于电路中的最大功率。
4. 使用类别：接触器的使用类别决定了其额定接通与分断的能力，例如对于鼠笼式电动机的接通和分断，其使用类别为AC-3，需要能接通10倍额定电流和分断8倍的额定电流50次操作循环。
5. 工作制：交流接触器的工作制应根据实际需要选择，如不间断工作制、断续工作制和短时工作制等。
6. 环境因素：考虑工作环境中可能存在的腐蚀、湿度、温度、海拔和振动等因素对交流接触器的影响，并据此进行选型。
根据不同的电路要求和条件，合理地选择交流接触器是确保电气设备正常运行的重要前提。
以上标准仅供参考，建议查阅关于交流接触器选型的文献，或咨询电气工程专家，获取更准确的信息。
交流接触器的参数Ie(AC-1), Ui, Ue, AC-3 Ie Pe 分别是什么意思
交流接触器的参数Ie(AC-1), Ui, Ue, AC-3 Ie Pe 分别是什么意思1. AC-1：阻性负载接通与断开AC-2：绕线电机起、停止，制动；接通和断开额定电流。
AC-3：鼠笼电机起、停止，制动；接通2-3倍额定电流和断开额定电流。
AC-4：鼠笼电机频繁起、停止，制动；接通4-6额定电流和断开2-3倍额定电流。
AC指交流负载。
常用接触器类型使用类别代号适用典型负载举例典型设备AC－1 无感或微感负载，电阻性负载电阻炉，加热器等AC－2 绕线式感应电动机的启动、分断起重机，压缩机，提升机等AC－3 笼型感应电动机的启动、分断风机，泵等AC－4 笼型感应电动机的启动、反接制动或密接通断电动机风机，泵，机床等AC－5a 放电灯的通断高压气体放电灯如汞灯、卤素灯等AC－5b 白炽灯的通断白炽灯AC－6a 变压器的通断电焊机AC－6b 电容器的通断电容器AC－7a 家用电器和类似用途的低感负载微波炉、烘手机等AC－7b 家用的电动机负载电冰箱、洗衣机等电源通断AC－8a 具有手动复位过载脱扣器的密封制冷压缩机的电动机压缩机AC－8b 具有手动复位过载脱扣器的密封制冷压缩机的电动机压缩机不同的使用类别,接触器所能带的负载电流值不同.举例ABB 接触器A75样本标明: Rated Current AC-3,400V --- 75ARated Ccurrent AC-1,40℃ ----125A也就是说, A75带鼠笼电动机的话,可以启动75A的电机,而如果接通电阻丝的话,可以带125A的电阻丝.混合负荷电动机负载用接触器的选用在许多情况下，接触器是在AC－3和AC－4或AC－2和AC－4条件下混合使用，即在正常通断与点动操作方式下混合使用。
混合使用的触头寿命X可用下述公式计算：X=A/[1+C/100（A/B-1）]式中：A－正常负荷下的触头寿命；B－点动操作下的触头寿命；C－点动操作占通断次数的百分比。
LC1E1810辅助触头1开接触器
品牌：施耐德型号：LC1E1810产品认证：CCC 辅助触头：1A0577保2788顺2628 LC1-E 系列交流接触器主要用于具有50Hz（或60Hz）交流电和690V 额定绝缘电压的电路中。
这些接触器还可用在额定电压380V 和额定工作电流高达95A 的利用率类别AC-3 电路中。
这些接触器提供长距离连接和断路功能。
这些接触器还可以与合适的热敏式过载继电器组合在一起形成电磁启动器，以防止电路可能出现的过载。
接触器主要由三个系统组成：电磁系统、触点系统和遮断器系统，以及其他组件。
①电磁系统：电磁系统包括磁性线圈和铁芯，是接触器的重要组成部分，用于驱动触点的闭合和断开。
②触点系统：触点是接触器的操作部分，主要包括触点和辅助触点。
主触点的基本功能是连接和断开主回路和控制大电流。
辅助触点是控制回路的一部分，用于满足各种控制方法的要求。
③遮断器系统：遮断器设备用于保证触点断路时产生的电弧熄灭，从而减少电弧对触点造成的损坏。
为了快速熄灭断路导致的电弧，接触器通常装有遮断器设备。
通常，半密封粘土遮断器盖与磁性吹出回路结合使用。
④其他部件：绝缘外壳和弹簧、短路环和传动机构。
通用接触器可大致分以下两类：136保3420顺79671交流接触器。
主要由电磁机构、触头系统、灭弧装置等组成。
常用的是CJ10、CJ12、CJ12B等系列。
2直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和结构基本上与交流接触器是相同的。
但现在接触器的型号都重新划分了。
都是AC系列的了。
1;AC-1类接触器是用来控制无感或微感电路的.2;AC--2类接触器是用来控制绕线式异步电动机的启动和分断的.3;AC-3和AC--4接触器可用于频繁控制异步电动机的启动和分断接触器寿命和可靠性主要是由线圈和触头寿命决定的。
传统交流接触器由于它工作时线圈和铁芯会发热，特别是电压、电流、磁隙增大时容易导致发热而将线圈烧毁，而永磁交流触器不存在烧毁线圈的可能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.3控制电焊变压器用接触器的选用
当接通低压变压器负载时，变压器因为二次侧的电极短路而出现短时的陡峭大电流，在一次侧出现较大电流，可达额定电流的15～20倍，它与变压器的绕组布置及铁心特性有关。
当电焊机频繁地产生突发性的强电流，从而使变压器的初级侧的开关承受巨大的应力和电流，所以必须按照变压器的额定功率下电极短路时一次侧的短路电流及焊接频率来选择接触器，即接通电流大于二次侧短路时一次侧电流。
此类负载使用类别为AC-6a.
3.4电动机用接触器的选用
电动机用接触器根据电动机使用情况及电动机类别可分别选用AC-2～4，对于启动电流在6倍额定电流，分断电流为额定电流下可选用AC-3，如风机水泵等，可采用查表法及选用曲线法，根据样本及手册选用，不用再计算。
绕线式电动机接通电流及分断电流都是2.5倍额定电流，一般启动时在转子中串入电阻以限制启动电流，增加启动转矩，使用类别AC-2，可选用转动式接触器。
当电动机处于点动、需反向运转及制动时，接通电流为6Ie，使用类别为AC-4，它比AC-3严酷的多。
可根据使用类别AC-4下列出电流大小计算电动机的功率。
公式如下：
Pe=3UeIeCOS￠η,
Ue：电动机额定电流，Ie：电动机额定电压，COS￠：功率因数，η：电动机效率。
如果允许触头寿命短，AC-4电流可适当加大，在很低的通断频率下改为AC-3类。
根据电动机保护配合的要求，堵转电流以下电流应该由控制电器接通和分断。
大多数Y 系列电动机的堵转电流≤7Ie，因此选择接触器时要考虑分、合堵转电流。
规范规定：电动机运行在AC-3下，接触器额定电流不大于630A时，接触器应当能承受8倍额定电流至少10秒。
对于一般设备用电动机，工作电流小于额定电流，启动电流虽然达到额定电流的4～7倍，但时间短，对接触器的触头损伤不大，接触器在设计时已考虑此因数，一般选用触头容量大于电动机额定容量的1.25倍即可。
对于在特殊情况下工作的电动机要根据实际工况考虑。
如电动葫芦属于冲击性负载，重载启停频繁，反接制动等，所以计算工作电流要乘以相应倍数，由于重载启停频繁，选用4倍电动机额定电流，通常重载下反接制动电流为启动电流2倍，所以对于此工况要选用8倍额定电流。
3.5电容器用接触器选用
电容器接通时电容器产生瞬态充电过程，出现很大的合闸涌流，同时伴随着很高的电流频率振荡，此电流由电网电压、电容器的容量和电路中的电抗决定（即与此馈电变压器和连接导线有关），因此触头闭合过程中可能烧蚀严重，应当按计算出的电容器电路中最大稳态电流和实际电力系统中接通时可能产生的最大涌流峰值进行选择，这样才能保证正确安全的
操作使用。
选用普通型交流接触器要考虑接通电容器组时的涌流倍数、电网容量、变压器、回路及开关设备的阻抗、并联电容器组放电状态以及合闸相角等，一般达到50至100 额定电流，计算时比较烦琐，可以参见文献1.
如果电容器组没有放电装置，可选用带强制泄放电阻电路的专用接触器，如ABB公司的B25C、B275C系列。
国产的CJ19系列切换电容器接触器专为电容器而设计，也采用了串联电阻抑制涌流的措施。
选用时参见样本，而且还要考虑无功补偿装置标准中的规定。
电容器投入瞬间产生的涌流峰值应限制在电容器组额定电流的20倍以下（JB7113－1993低压并联电容器装置规定）；还应考虑最大稳态电流下电容器运行，电容器组运行时的谐波电压加上高达1.1倍额定工作时的工频过电压，会产生较大的电流。
电容器组电路中的设备器件应能在额定频率、额定正弦电压所产生的均方根值不超过1.3倍额定电流下连续运行，由于实际电容器的电容值可能达到额定电容值1.1倍，故此电流可达1.43倍额定电流，因此选择接触器的额定发热电流应不小于此最大稳态电流。
4、有特殊要求情况下交流接触器的选用
4.1、防晃电型交流接触器
电力系统由于雷击、短路后重合闸以及单相人为短时故障接地后自动恢复等原因使供电系统晃电，晃电时间一般在几秒以下。
在有连续性生产要求的情况下，工艺上不允许设备在电源短时中断（晃电）就造成设备跳闸停电，可以采用新型电控设备：FS系列防晃电交流接触器。
FS系列防晃电接触器不依赖辅助工作电源，不依赖辅助机械装置，具有体积小、可靠性高，它采用强力吸合装置，双绕组线圈，接触器在吸合释放时无有害抖动，避免了电网失压时触头抖动引起的燃弧熔焊，因此减少了触头磨损。
接触器线圈带有储能机构，当晃电发生时，接触器线圈延迟释放，其辅助触点延迟发出断开的控制信号，由此躲开晃电时间，晃电时间由负载性质和断电长短决定，接触器延时时间可调。
4.2、节能型交流接触器
交流接触器的节电是指采用各种节电技术来降低操作电磁系统吸持时所消耗的有功、无功功率。
交流接触器的操作电磁系统一般采用交流控制电源，我国现有63A以上交流接触器，在吸持时所消耗的有功功率在数十瓦至几百瓦之间，无功功率在数十乏至几百乏之间，一般所耗有功功率铁芯约占65～75％，短路环约占25～30％，线圈约占3～5％，所以可以将交流吸持电流改为直流吸持，或者采用机械结构吸持、限电流吸持等方法，可以节省铁芯及短路环中所占的大部分功率损耗，还可消除、降低噪声，改善环境。
根据原理一般分为三大类：节电器、节点线圈、节电型交流接触器。
电磁系统采用节电装置，使电磁无噪声及温升低，并解决了使用节电装置有释放延时的缺点，如国产的CJ40系列。
4.3带有附加功能的交流接触器
电子技术的应用可以很方便的在接触器中增添主电路保护功能，如欠、过电压保护，断相保护、漏电保护等。
电动机烧毁事故中，接触器一相接触不良的占11％，所以选择带有断相保护的断路器、接触器等电气器件也是十分必要的。
接触器加辅助模块可以满足一些特殊要求。
加机械连锁可以构成可逆接触器，实现电动机正反可逆旋转，或者两个接触器加机械连锁实现主电路电气互锁，可用于变频器的变频/工频切换；加气延时头和辅助触头组可以实现电动机星－三角启动；加空气延时头可以构成延时接触器。
可以选用交流接触器的电磁线圈做电动机的低电压保护，其控制回路宜由电动机主回路供电，如由其他电源供电，则主回路失压时，应自动断开控制电源。
5、交流接触器的安装
交流接触器的吸合、断开时振动比较大，在安装时尽量不要和振动要求比较严格的电气设备安装在一个柜子里，否则要采用防震措施，一般尽量安装在柜子下部。
交流接触器的安装环境要符合产品要求，安装尺寸应该符合电气安全距离、接线规程，而且要检修方便。
6、结论
交流接触器的选用不仅和所通断的负载有关，和接触器所在回路的电力系统各阻抗参数有关，还和控制方式、使用环境及使用要求有关，所以选择交流接触器时要全面考虑，逐步计算各参数数值，达到选用合理、使用方便。
