表面电阻测试仪&静电场测试仪使用方法
表面电阻测试仪的使用方法
表面电阻测试仪的使用方法一、仪器介绍表面电阻测试仪是一种用于测量材料表面电阻的仪器。
它主要由测试仪主机、电极和显示屏组成。
测试仪主机负责控制整个测试过程，电极用于接触待测材料，显示屏用于显示测量结果。
二、准备工作1.确认仪器和电极的状态良好，无损坏或松动现象。
2.将表面电阻测试仪连接到电源，确保电源稳定。
3.根据待测材料的大小和形状选择合适的电极，并将其安装到测试仪主机上。
三、测量步骤1.将待测材料放置在平整的工作台上，并清洁材料表面，确保无灰尘或污渍。
2.打开测试仪主机，等待仪器启动完成。
在启动过程中，系统会进行自检和校准，确保测量结果准确可靠。
3.选择测量模式，通常表面电阻测试仪提供两种模式：直流电阻测量和交流电阻测量。
根据实际需要选择合适的模式。
4.将电极轻轻地接触待测材料表面，确保与材料表面完全接触，并保持稳定。
5.观察显示屏上的测量结果。
通常显示屏会显示表面电阻值，并可能提供其他相关信息，如温度、湿度等。
6.根据实际需求记录测量结果。
可以使用纸笔记录，或将数据导出到电脑或移动设备中保存。
四、注意事项1.在测量过程中，要保持待测材料表面干净，避免灰尘或污渍的干扰。
2.在接触材料表面时，要确保电极与材料表面完全接触，避免产生间隙或压力不均。
3.测量过程中要保持稳定，避免晃动或移动待测材料，以免影响测量结果的准确性。
4.根据实际需要选择合适的测量模式和电极，以确保测量结果的准确性和可靠性。
5.定期对表面电阻测试仪进行校准，以确保仪器的测量精度。
五、总结表面电阻测试仪是一种非常实用的测量仪器，可以用于测量各种材料的表面电阻。
通过正确使用和操作，可以得到准确可靠的测量结果。
在使用过程中，要注意保持材料表面清洁，确保电极和材料表面完全接触，并选择适合的测量模式和电极。
定期进行校准，可以保证测试仪的测量精度。
希望本文能够帮助大家更好地理解和使用表面电阻测试仪。

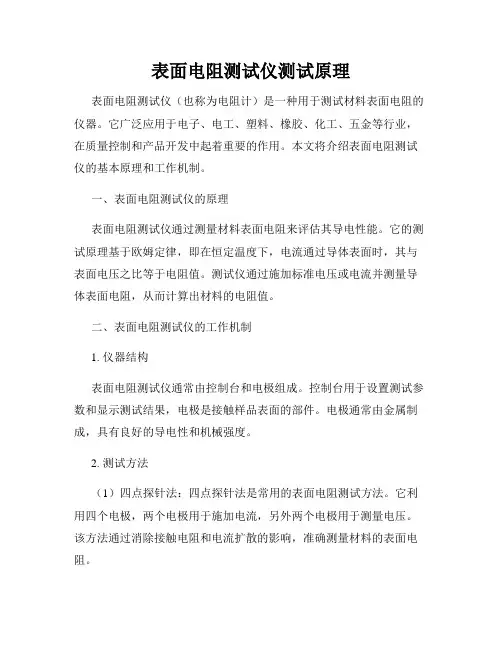

表面电阻测试仪测试原理
表面电阻测试仪测试原理表面电阻测试仪（也称为电阻计）是一种用于测试材料表面电阻的仪器。
它广泛应用于电子、电工、塑料、橡胶、化工、五金等行业，在质量控制和产品开发中起着重要的作用。
本文将介绍表面电阻测试仪的基本原理和工作机制。
一、表面电阻测试仪的原理表面电阻测试仪通过测量材料表面电阻来评估其导电性能。
它的测试原理基于欧姆定律，即在恒定温度下，电流通过导体表面时，其与表面电压之比等于电阻值。
测试仪通过施加标准电压或电流并测量导体表面电阻，从而计算出材料的电阻值。
二、表面电阻测试仪的工作机制1. 仪器结构表面电阻测试仪通常由控制台和电极组成。
控制台用于设置测试参数和显示测试结果，电极是接触样品表面的部件。
电极通常由金属制成，具有良好的导电性和机械强度。
2. 测试方法（1）四点探针法：四点探针法是常用的表面电阻测试方法。
它利用四个电极，两个电极用于施加电流，另外两个电极用于测量电压。
该方法通过消除接触电阻和电流扩散的影响，准确测量材料的表面电阻。
（2）双电极法：双电极法是一种简单的测试方法，只使用两个电极。
一个电极施加电流，另一个电极测量电压。
虽然该方法相对不够准确，但在某些情况下仍然可以得到满意的结果。
3. 测试过程表面电阻测试仪的使用过程通常如下：（1）设置测试参数：根据要测试材料的特性，如导电性、表面形态等，设置适当的测试电压、电流和测量范围。
（2）样品准备：将待测样品表面清洁干净，以确保良好的电极接触。
（3）固定电极：将测试电极放置在样品表面，并施加适当的压力，使其与样品表面紧密接触。
（4）测量数据：启动测试仪，仪器将自动施加电流或电压，并测量相应的电压或电流值。
（5）计算结果：根据测试原理和测量数据，计算出样品的表面电阻。
4. 测试结果解读根据材料的具体要求，测试结果可以判断材料的导电性能，评估其适用性。
根据国际电工委员会（IEC）的标准，不同颜色带电阻值对应不同的导电性能等级。
三、注意事项使用表面电阻测试仪时需要注意以下事项：1. 样品表面清洁：样品表面应清洁干净，以确保良好的电极接触，避免测试结果的误差。

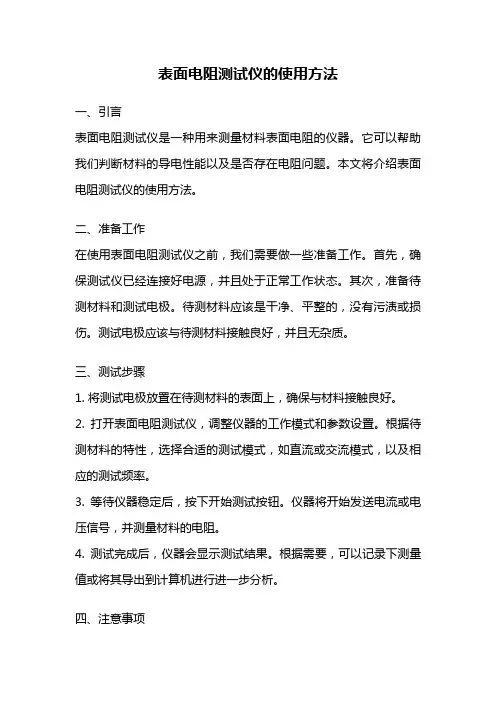

表面电阻测试仪的使用方法
表面电阻测试仪的使用方法一、引言表面电阻测试仪是一种用来测量材料表面电阻的仪器。
它可以帮助我们判断材料的导电性能以及是否存在电阻问题。
本文将介绍表面电阻测试仪的使用方法。
二、准备工作在使用表面电阻测试仪之前，我们需要做一些准备工作。
首先，确保测试仪已经连接好电源，并且处于正常工作状态。
其次，准备待测材料和测试电极。
待测材料应该是干净、平整的，没有污渍或损伤。
测试电极应该与待测材料接触良好，并且无杂质。
三、测试步骤1. 将测试电极放置在待测材料的表面上，确保与材料接触良好。
2. 打开表面电阻测试仪，调整仪器的工作模式和参数设置。
根据待测材料的特性，选择合适的测试模式，如直流或交流模式，以及相应的测试频率。
3. 等待仪器稳定后，按下开始测试按钮。
仪器将开始发送电流或电压信号，并测量材料的电阻。
4. 测试完成后，仪器会显示测试结果。
根据需要，可以记录下测量值或将其导出到计算机进行进一步分析。
四、注意事项1. 在测试之前，确保测试仪的电极和待测材料的表面都是干净的，以避免测试结果的误差。
2. 在进行测试时，应注意操作的稳定性，避免杂散电流或干扰信号的影响。
3. 根据待测材料的特性，选择合适的测试模式和测试频率。
不同的材料对电流和电压的响应有所不同，选择合适的参数可以获得准确的测量结果。
4. 在测试过程中，应注意保持测试电极与待测材料的良好接触。
如果接触不良，会导致测量结果不准确。
5. 根据需要，可以进行多次测试并取平均值，以提高测试结果的可靠性。
五、总结通过使用表面电阻测试仪，我们可以准确地测量材料的表面电阻，并判断其导电性能。
在使用测试仪时，需要进行准备工作，并按照正确的步骤进行测试。
同时，还需要注意一些注意事项，以保证测试结果的准确性。
希望本文对您了解表面电阻测试仪的使用方法有所帮助。
表面电阻测试仪安全操作及保养规程
表面电阻测试仪安全操作及保养规程表面电阻测试仪是一种用于测量材料表面电阻的仪器。
它广泛应用于电子、化工、医疗、精密机械等行业。
使用表面电阻测试仪需要遵守一些安全操作和保养规程，以确保仪器的正常使用和长寿命。
本文将介绍表面电阻测试仪的安全操作及保养规程。
1. 安全操作规程1.1 准备工作在使用表面电阻测试仪之前，需要做好以下准备工作：1.确保仪器及附件完整，检查是否有损坏或松动的部件。
2.准备所需测量的物品，并清洁干净。
3.确认使用的电源电压与仪器要求的电源电压一致，并接好电源线。
4.将仪器放置在平稳的台面，不要放置在易受振动、潮湿或高温的地方。
1.2 操作步骤使用表面电阻测试仪的步骤如下：1.将测试仪的探头与物品表面紧密贴合，并按下测试按钮进行测量。
2.等待测试结果，记录或读取测试结果。
3.拆卸探头并清洁干净，准备下一次测量。
1.3 安全注意事项在使用表面电阻测试仪时，需要注意以下安全事项：1.仪器应由专业人员操作，并请勿随意拆卸或调整内部部件。
2.在使用和维护仪器时，应避免潮湿、高温、直射阳光、电磁干扰等环境。
3.在测量前，需要将电源断开，以确保安全。
4.测量时要注意不要碰到探头和裸露电线，以免触电。
2. 保养规程2.1 日常保养在日常使用中，需要做好以下保养工作：1.使用完毕后，及时将仪器清洁干净，避免积尘和污渍影响测量精度。
2.定期检查电源线和探头线是否有损坏或老化，避免因线路问题导致故障、危险等问题。
3.避免将仪器随意碰撞、摔落或振动，以免损坏内部部件。
4.定期对仪器进行校准和维护，确保测量精确度和稳定性。
2.2 维护保养在长期使用中，需要进行以下维护保养工作：1.定期更换探头，以确保测量精度和稳定性。
2.定期进行内部部件的清洁和维护，避免因部件老化或污染导致故障。
3.定期进行仪器的整体检查和维护，查找隐患并及时处理。
4.若仪器发生故障或损坏时，应立即停止使用并寻求专业维修人员进行维修。
ACL800表面电阻测试仪中文说明
ACL800表面电阻测试仪ACL800表面电阻测试仪详细参数可测量阻抗、湿度和温度。
测量表面阻抗103-1012欧姆/m2，测量电阻103-1012欧姆·相对湿度：10％-90％RH·温度：0℃-37.8℃·高精度－全量程范围内·包含电极：--2个5磅重，2.5英寸RTT、RTG盘形电极--2个3英寸平行表面阻抗测试电极·液晶数码显示·可充电电池·可测量桌垫、地板涂料层、漆面、腕带、工作服、鞋(鞋套)、袋子和容器ACL800型兆欧表是依据EOS/ESD，CECC、ASTM和UL测试规程设计的，用于测量所有导电型、抗静电型及静电泄放型表面的阻抗或电阻。
使用容易，高品质，高可靠度，该仪表还可测量影响电性能的相对湿度和温度。
测量阻抗温度和湿度。
“湿度和温度会影响阻抗，所以必须测量”特点：·测量阻抗、温度和湿度，符合ESD标准，S4.1,S7.1和S11.11·103-1012欧姆/厘米2量程，可测试各种材料的电性能。
·10伏/100伏测量标度，适合于标准规定的工作台面和地面。
·塑料仪表保护箱，防止仪表受损·重量轻，只有150Z(425g)，携带方便·液晶数码显示，容易使用，读数方便·自动断电功能，延长电池使用寿命·自动回零，保证精确度·平行电极，5磅重探头及内置阻抗探头，均符合ASTM，EOS和CECC标准·一年质量保修期·美国制造，信心、质量、服务的保证·NIST追踪，ISO9000保证·可替换探头，延长使用寿命·9V直流电或镍镉充电电池或交流变压器，在美国及海外均通用。
ACL800型兆欧表世界上最好的阻抗表，集阻抗、湿度、温度三种测量仪表于一体。
型号 ACL800表面阻抗 103-1012Ω/cm2电阻 103-1012Ω湿度 10％-90％RH温度 32℉ -100℉(0℃-37.8℃)电压 10v/100v电源 9V标准电池配置：仪器，两个重锤，两条重锤连接线，一条接地线，9V电池，万用充电器一个，工具箱，说明书，校正证书ACL800兆欧表操作手册测量前，首先确保待测表面干净无污染。
浅谈表面电阻测试仪
浅谈表面电阻测试仪摘要：表面电阻测试仪同时具有测量表面电阻和接地电阻的功能，主要用于测量静电消耗和绝缘表面的传导性能，可重复测量，操作简单。
关键词：表面电阻；测试仪；校准；方法表面电阻测试仪（ACL－800兆欧仪）是依据EOS/ESD、CECC、ASTM 和UL测试规程设计的，用于测量所有导电型、抗静电型及静电泄放型表面的阻抗或电阻。
使用容易，高品质，高可靠度，该仪表还可测量影响电性能的相对湿度和温度。
1 表面电阻测试仪工作原理温度和湿度的测量很重要。
由于温度和湿度会直接影响被测物体的电特性。
在温度和湿度都较低的条件下，物体的电阻会明显增大，使静电泄放速度缓慢，时间增加，在高湿度条件下，物体表面凝结或吸附一层薄薄的水膜。
这种吸湿性增强了材料的导电性，对于能吸收水汽的材料尤其如此。
随着温度的升高，自由电的流动性增大，因此，增强了材料的导电性，尤其是添加了碳黑、金属氧化物、金属或其他导电物质的材料。
当温度较低时，材料会产生内应力，使其中的导电添加物之间距离增加，从而增大其电阻。
因此，必须要了解湿度和温度。
在湿度高的条件下测试一种材料，它可能会通过所有被测指标，但当用户购买了该材料，并在低湿度或温度使用时，它可能会达不到要求，这就造成了废品和损失。
必须测量和记录温度/湿度的另一个原因是ANSI/ESD协会和欧洲CECC也承认环境温度/湿度的影响，并在他们制订的标准中要求必须测量和记录这些数据。
要分别在10 V和100 V条件下同时测量。
过去，人们要测量阻抗，必须依照ASTM D264、ASTM991A或NFPA56A或99等标。
在这些测量过程中要求测量电压在500 V或1 000 V，对实验人员的安全有一定的影响，因此人们希望用较小的、经济的测量仪器在9 V电压下进行测量。
但在9 V电压下，阻抗值大于107 Ω时精度难以保证，所得到的结果不准确。
数码显示优于模拟显示或发光二相管（LED）显示。
模拟显示较难读数，LED显示较难确定量级。
表面电阻测试仪操作规程
表面电阻测试仪操作规程
1.作业流程及方法：
1.1产线要求：所有放置有物料的桌面、工作台面及摆放机器设备的桌面都必须
有防静电胶皮；
1.2测量方法:将仪器用鳄鱼夹连接地线，使用电阻表面阻抗测试仪时,两金属极片要与被测试物接触好,再按下红色测试按钮进入测试；
1.3表面阻抗测试仪显示灯在106-1012之间符合要求，测试值在103-105之间不符合要求；
1.4将被测结果填写于《防静电胶皮点检记录表》与《防静电地板点检记录表》中。
点检频度：1次/每周。
2.技术要求：
测试仪器背面两金属极片要与被测试物完全接触好再进行测试。
3.注意事项：
3.1在测试时不符合要求应立即停止使用,并知会相关单位处理OK后,方可继续使用；
3.2各单位要严格按照规范进行阻抗测量；
3.3点检OK后要确实做好点检记录；
3.4如出现故障请联系专业人员维修处理。
表面电阻率测试仪的测量原理
表面电阻率测试仪的测量原理
表面电阻率测试仪可用于测量各种织物、地毯、薄膜以及其他绝缘材料的表面比电阻(表面电阻率)，表面比电阻的大小可间接反映试验材料表面静电泄漏时间的长短，从而反映试验材料的带静电性能。
表面电阻率测试仪测量采用三电极法对试样进行测试，其试验装置主要有平板式电极装置和高阻计两部分组成。
基本原理是对试样加入不同挡位的直流电压，流经试样的微弱电流用标准电阻取样放大后，从高阻计上读出。
数字直接显示出电阻值,精度高、显示迅速、稳定性好、读数方便。
根据欧姆定律，被测电阻Rx等于施加电压V除以通过的电流I。
传统的高阻计的工作原理是测量电压V固定，通过测量流过取样电阻的电流I来得到电阻值。
从欧姆定律可以看出，由于电流I是与电阻成反比，而不是成正比，所以电阻的显示值是非线性的，即电阻无穷大时，电流为零，即表头的零位处是∞，其附近的刻度非常密，分辨率很低。
整个刻度是非线性的。
又由于测量不同的电阻时，其电压V也会有些变化，所以普通的高阻计是精度差、分辨率低。
本仪器是同时测出电阻两端的电压V和流过电阻的电流I，通过内部的大规模集成电路完成电压除以电流的计算，然后把所得到的结果经过A/D转换后以数字显示出电阻值。
即便是电阻两端的电压V和流过电阻的电流I是同时变化，其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流I的变化而变。
所以，即使测量电压、被测量电阻、电源电压等发生变化对其结果影响不大，其测量精度很高()，从理论上讲其误差可以做到零，而实际误差可以做到千分之几或万分之几。
表面电阻测试仪(ACL-385)使用规范
文件编号表面电阻测试仪
（ACL-385）使用规范制订日期2008年07月4日页数：1/1
WI07.017-2007-001 修订日期年月日版次：0 一、适用范围版本 A
ACL-385表面电阻测试仪
二、仪器简介
ACL-385是一款携带型宽范围量程的表面电阻测试仪（见下图），可方便重
复测试传导性，适用于测量物体表面电阻，亦可测量某物体到地面电阻。
电阻值
以数量级方式显示，从而可以判断物体表面的导电性能和防静电性能。
三、操作步骤
1、放入9V电池，扣紧电池连接线。
2、将测量导线放在被测物体表面上，按住红色TEST测试按钮数秒，
此时相应LED指示灯亮，根据指示灯即可读出所测电阻的数量级（103Ω~1012Ω）。
3、依据测量值判定被测物体电阻值是否符合产品标准。
4、当被测物体表面较大或凹凸不平或测台面上物体与地面间电阻时，则将接地线插在接地插座上，测量导线接触物
体面，鳄鱼夹接触被测物体另一端表面，即可测得电阻的数量级。
四、注意事项
1、测试仪电量不足时，请尽快更换电池，若仪器不经常使用时，请拿出电池并保存于干燥处。
2、测量时，测量导线要贴紧被测物体，以免影响测量结果。
3．本仪器不耐高温，切勿接近热源。
4．请勿放物体压在仪器表面，以免使测试按钮放电，影响正常测量。
5．仪器表面只可用干布擦拭，禁用酒精等化学药剂。
序号修订内容修订人修订日期制订审批批准。
表面电阻率测试仪
表面电阻率测试仪什么是表面电阻率测试仪表面电阻率测试仪是一种用于测试电路板、电子元器件表面电阻的仪器。
它主要通过测量电器材料表面的电阻值来检测电子元器件在不同的温度、湿度条件下的电特性。
表面电阻率测试仪的测量精度很高，能够准确地检测电子元件表面的电阻值，并能检测出不同材料的表面电阻率。
它广泛应用于电子元器件生产和质量控制领域。
如何使用表面电阻率测试仪使用表面电阻率测试仪需要先将被测试的电子元器件安装到测试仪上。
然后通过测试仪器进行测试，获取不同温度或湿度条件下的表面电阻值。
测试仪器一般配备有高精度的传感器和多种测试模式，在测试过程中可以实时显示测试数据及结果，并可将数据输出到计算机上，方便进行数据分析和处理。
为了确保测试结果的准确性，测试过程中需要保证测试仪器和被测试材料的表面保持干净、平整、无划痕等状态。
同时，测试仪器的使用和维护也需要注意一些细节，比如避免过量使用，及时清理维护等。
表面电阻率测试仪的使用需要一定的专业知识和技能，建议在使用前先了解相关的使用方法和维护技巧，以确保测试结果的准确性和仪器的正常使用寿命。
表面电阻率测试仪的优势表面电阻率测试仪通过测试电子元器件的表面电阻值，可以得到丰富的电特性数据，可以更加准确地了解电子元器件的性能和参数，有利于对电子元器件进行精细化设计和优化。
此外，表面电阻率测试仪还可以在电子元器件生产和质量控制方面发挥重要作用。
通过对电子元器件表面电阻值的测量和检测，可以及时发现产生的问题和缺陷，减少质量风险和浪费。
表面电阻率测试仪已经成为电子元器件生产和质量控制的重要工具，为电子元器件的研发和优化提供了可靠的测试手段和数据支持。
重锤式表面电阻测试仪的使用介绍
重锤式表面电阻测试仪的使用介绍前言在电子行业，表面电阻测试是一项非常重要的工作，而Meterk生产的重锤式表面电阻测试仪是一款非常优秀的产品。
这款测试仪具有操作简单、可靠性高、精度高等特点，是电子工程师进行表面电阻测试的重要工具。
本文将介绍重锤式表面电阻测试仪使用的步骤和注意事项。
步骤1.首先，按下开关打开测试仪，等待1-2秒钟，让仪器初始化。
2.选择测试模式。
测试仪可以选择两种模式：地面测试和接地测试。
所谓地面测试是指在一片净土或洁净室等净化环境场所测试；接地测试是指在一般地面土壤和木质、瓷质、水泥砖等基础上测试。
3.取出测试仪，选择重锤，检查其重量和表面的干净程度。
然后将重锤安装在测试仪上。
注意：在安装重锤时，必须保证其摆动自由，并且不能与其它部件相碰。
4.取出测试板样品，将测试板样品平放在测试台上，并确保样品与测试台之间的电接触良好。
5.将电极与样品接触的位置设置在测试仪上，并将仪器放置在测试板样品的一端，使其与测试板样品成为一个整体。
6.轻轻地持重锤并将重锤挑起，然后将其释放，以确保其自由摆动。
7.测试仪会自动测量测试板样品的表面电阻，并将结果显示在其屏幕上。
8.测试完毕后，关闭测试仪，取下重锤。
注意事项1.在使用重锤式表面电阻测试仪之前，必须仔细阅读使用说明书，并参照说明进行操作。
操作不当可能会导致测试结果不准确。
2.在进行测试时，测试板样品必须保持干净、平整，且与测试台之间的电接触良好。
3.重锤在挑起的时候应该用力轻柔，否则可能会引起测试结果的偏差。
4.在测试过程中，测试仪必须保持稳定，并避免受到外部干扰。
5.使用前要检查测试仪器及重锤的电量，如果电量不足，需要充电。
6.如果测试仪在测试过程中不能收到预期的结果，则需要进行相关排除故障的操作。
总结重锤式表面电阻测试仪是一款操作简单、可靠性高、精度高的产品。
它可以帮助电子工程师检测电路板表面电阻，确保电路板质量达到要求。
在使用测试仪时，需要注意操作指南，并严格按照步骤进行操作，以确保测试结果的准确性。
表面电阻测试仪操作规程
当防静电胶皮表面电阻与背面电阻同时达标是为合格，当表面电阻与背面电阻有一方不达标或者同时不达标是为失效。
三、注意事项
1.测试时，人体不能触及仪器的来自压输出端及其连接物，以防高压触电危险。
2. 避免在下列环境中使用：
表面电阻测试仪操作规程
一、适用范围
SL-030B表面电阻测试仪
二、操作方法
表面电阻测试仪器是一种测试物体表面电阻率的仪器，可进行简单可重复的导电性能，表面电阻，绝缘表面性能的测试。测试范围为10的3次方-10的12次方之间，10的3次方-10的5次方为导电范围，绿灯显示：10的6次方-10的11次方为防（抗）静电范围，黄灯显示；10的12次方以上为绝缘范围，红的显示。
a 避免放置阳光直射，雨淋或潮湿之处。
b 请远离火源及高温，以防机器温度过高。
c 搬运或维修时，应先关机并将测试线拆掉
拟制
标准化
校对
审核
批准
防静电胶皮的有效范围为：防静电胶皮表面电阻（绿层电阻）为10的6次方-10的9次方之间为防静电层；防静电胶皮背面电阻（黑色电阻）为10的3次方-10的5次方之间为导电层。
在防静电胶皮使用过程中经常用表面电阻测试仪器放置于防静电胶皮表面然后按动表面测试仪器的使用按钮。
当表面电阻仪器显示为黄灯时，则防静电胶皮为有效，当灯显示为红灯或绿灯时则为防静电胶皮失效；
表面电阻测试仪操作指导
第 1 页，共 1 页
文 件 编ห้องสมุดไป่ตู้目写 1的
表面电阻测试仪操作指导
版本号:
批准日期：
审核人：
批准人：
规范 2围
适工 3作
3.1 移开电池仓的面板，检查PP3碱性电池是否安装好。使该仪器不接触任何表面，按下红色开始按钮，绝缘的 红色LED亮。
3.2 把测试仪放到需要测试的表面上去（注意要使测试仪背面的平行栅要与待测表面充分接触），再按下红色 开始按钮不放使LED持续地亮，数值也就测量出来。
103-105 106-1011 1012
表示测量表面传导 表示测量表面静电消耗 表示测量表面绝缘
绿灯亮 黄灯亮 红灯亮
传导 静电消耗 绝缘
开始 接地插座
接地插头
夹头
平衡栅
电池仓面板
3.3检查接地电阻 将接地插头插入接地插座中，将探针置于仪器的右边。将夹头连接到接地线路上。将仪器放在要测试物体的表 面，再按下测试按钮不放使LED持续地亮，数值也就测量出来了。该接地电阻的测量单位为欧姆而不是欧姆/平 方米。 4 判定：
表面电阻测试仪操作规程
表面电阻测试仪操作规程1.目的：给表面电阻测试仪使用人员提供正确的操作方法。
2.适用范围：2.1适用于本公司所使用之YINKA-485型表面电阻测试仪。
3.内容：3.1将表面电阻测试仪放在被测物体表面上，使测试仪背部的检测电极与被测物体表面接触良好；3.2按住测试仪的测量（PUSH START）按钮，持续发亮的发光二极管（LED）即指示出测量的表面阻抗量级；103=1千欧姆绿色LED104=10千欧姆绿色LED105=100千欧姆绿色LED106=1兆欧姆黄色LED107=10兆欧姆黄色LED108=100兆欧姆黄色LED109=1000兆欧姆黄色LED1010=10000兆欧姆黄色LED1011=100000兆欧姆黄色LED1012=1000000兆欧姆红色LED1012=绝缘红色LED3.3当持续发亮的发光二极管是停在103-105（CONDUCTIVE）位置上时表示被测物体表面具有导电作用；3.4当持续发亮的发光二极管是停在106-1011（STATIC DISSIPATIVE）位置上时表示被测物体表面对静电具有消耗作用，可以防止静电；3.5当持续发亮的发光二极管是停在1012或INSULATE位置上时表示被测物体表面绝缘。
3.6为了能起到较好的防静电效果，我司将被测物体表面电阻的表面阻抗量级定在106-109。
3.7测量对地电阻将接地线插入接地（Ground）插座，这样绝缘了表面电阻测试仪背部右侧检测电极（与插座在同侧）。
将红色鳄鱼夹接到地线上。
将表面电阻测试仪放在被测物体表面上，按住测量（PUSH START）按钮，持续发光的LED指示出对地电阻值的量级。
4.注意事项:4.1测试时一定要使检测电极与被测物体表面接触良好；4.2当LED持续发光后方可开始读数；4.3注意对电池作定期检察,以保持电源充足。
5.保养使用后保持仪器清洁，将仪器保存在干燥清洁的环境中。
6.使用表单设备履历卡设备保养点检记录表设备维修申请单仪器、设备报废申请单设备履历卡填表日期: 年月日编号：机仪器设备保养记录表设备维修申请单仪器、设备报废申请单第一联：行政部（白）第二联：财务（蓝）。
表面阻抗测试仪使用方法
表面阻抗测试仪使用方法
表面阻抗测试仪是一种专门用于测试材料表面电阻的仪器。
它可以被广泛应用于电子、化工、医药和航空等领域。
表面阻抗测试仪可以用于监测各种材料的表面阻抗值，包括金属、塑料、橡胶、陶瓷等。
在实践中，表面阻抗测试仪主要用于测试材料的电性能和耐电性能。
下面是表面阻抗测试仪的使用方法：
1. 首先，在测试之前必须确保测试仪器已经经过校准，且仪器的电极头干净、整洁。
2. 将测试仪的电极头垂直放置于待测材料表面上，保证电极头的接触面积足够大。
3. 然后，打开测试仪器的电源开关，选择相应的测量模式进行测试。
通常，表面阻抗测试仪提供了多种测试模式，如直流电阻、交流电阻、电导率等。
4. 在测试过程中，测试仪器会自动记录待测材料的电阻值，用户只需要等待测试完成即可。
5. 测试完成后，将测试结果记录下来进行分析和比较。
如果测试结果异常，可以重新进行测试或者对待测材料进行检查和修复。
需要注意的是，表面阻抗测试仪的使用方法可能会因不同品牌和型号而有所不同，用户在使用前应仔细阅读产品说明书，并严格按照说明进行操作。
此外，用户还应该注意测试时的安全问题，保证电源和测试仪的工作状态正常，并采取相应的措施避免误操作和意外发生。
表面阻抗测试仪使用方法
表面阻抗测试仪使用方法
表面阻抗测试仪是一种用于测量材料表面电阻值的仪器。
它可以测量绝缘材料、半导体材料和导电材料的表面电阻、体积电阻和抗静电性能。
以下是表面阻抗测试仪的使用方法：
1. 准备工作：确保测试仪已连接到电源，并已校准。
将测试样品放置在一个干净、平整的表面上，如测试台或工作台。
2. 打开仪器：按下电源开关，等待仪器自检并进入工作状态。
3. 选择测试模式：根据需要测量的参数，选择相应的测试模式。
例如，选择表面电阻测试、体积电阻测试或抗静电性能测试。
4. 设置测试参数：根据测试样品的材料和性能要求，设置适当的测试参数，如测试电压、测试时间等。
5. 安装测试电极：将测试电极安装在仪器上，确保电极与仪器的连接处紧固。
选择合适的电极间距，使电极能够与样品表面充分接触。
6. 放置测试电极：将测试电极放置在样品表面，确保电极与样品之间的接触压力适中，以获得准确的测量结果。
7. 开始测试：按下开始按钮，仪器开始自动测试。
在测试过程中，请勿移动测试电极或样品。
8. 读取测试结果：测试完成后，仪器显示屏会显示测试结果。
根据需要，可以将结果记录下来或通过数据接口传输到计算机进行进一步分析。
9. 关闭仪器：测试完成后，请关闭电源，断开电源线和测试电
极。
在使用表面阻抗测试仪之前，请务必仔细阅读产品说明书，了解仪器的性能规格、使用方法和注意事项。
遵循正确的操作步骤，才能确保获得准确的测量结果。
表面电阻测试仪的使用方法
表面电阻测试仪的使用方法表面电阻测试仪是一种用于测量材料或元器件表面电阻的仪器。
它通过测量电阻与电流之间的关系，来判断材料或元器件表面的导电性能。
使用表面电阻测试仪的第一步是准备工作。
首先，需要确保测试仪器处于正常工作状态，包括电源连接是否正常、仪器是否校准准确等。
其次，准备待测样品，确保样品表面干净、无尘、无油等污染物，以保证测试结果的准确性。
接下来，将待测样品放置在测试仪器的测试台上。
测试仪器通常有两种测试方式，即四点探针法和双电极法。
四点探针法是通过在样品表面放置四个探针，其中两个探针用于施加电流，另外两个探针用于测量电压，从而计算出表面电阻。
而双电极法则是通过在样品表面放置两个电极，一个用于施加电流，另一个用于测量电压，同样可以计算出表面电阻。
在进行测试之前，需要设置测试仪器的参数。
这些参数包括测试电流的大小、测试时间的长短等。
根据待测样品的具体情况，可以选择合适的参数进行设置。
一般来说，测试电流的大小应该适中，既不能过大导致样品损坏，也不能过小导致测试结果不准确。
测试时间的长短也要根据待测样品的表面电阻范围来确定，以保证测试结果的准确性。
设置好参数后，开始进行测试。
根据测试仪器的操作指南，按照相应的步骤进行操作。
一般来说，测试仪器会自动施加电流并测量电压，然后计算得出表面电阻值。
在测试过程中，应注意观察仪器是否正常工作，样品是否受损等情况。
测试完成后，可以查看测试结果。
通常测试仪器会将表面电阻值显示在仪器的屏幕上。
根据具体需求，还可以将测试结果保存下来，以便后续分析和比较。
除了基本的表面电阻测试外，一些高级的表面电阻测试仪还具备其他功能，如测试样品的体积电阻、接触电阻等。
这些功能可以根据具体需求进行选择和使用。
总结起来，使用表面电阻测试仪的步骤包括准备工作、设置参数、进行测试以及查看结果。
通过合理操作和准确测量，可以得到样品表面的电阻值，为材料或元器件的性能评估提供依据。
同时，在使用过程中也要注意仪器的保养和维护，以确保测试结果的准确性和仪器的长期可靠性。
表面电阻测试仪的注意事项
表面电阻测试仪的注意事项表面电阻测试仪是一种用于测量电子元器件、印刷电路板等材料表面电阻的仪器。
在使用表面电阻测试仪时，需要注意以下几点：一、仪器使用前的准备1. 确保测试仪器处于正常工作状态，检查电源线、接地线等是否连接良好。
2. 清洁被测物体的表面，确保无杂质、尘埃等影响测量结果的因素。
3. 确认测试仪器的测量范围和精度是否符合被测物体的要求。
二、正确操作测试仪器1. 根据被测物体的尺寸和形状，选择合适的测试探针或测试电极。
2. 将测试探针或测试电极与被测物体接触，确保良好的电气接触。
3. 保持测试仪器与被测物体之间的接触稳定，避免晃动或干扰。
4. 确保测试仪器的测试电流和测试电压设置正确，避免对被测物体造成损害。
5. 在进行多次测量时，应等待测试仪器恢复到稳定状态后再进行下一次测量。
三、避免干扰和误差1. 在进行测量时，尽量避免与其他电源、电磁场等干扰源的接触。
2. 注意测试环境的温度和湿度，避免对测量结果产生影响。
3. 在测量表面电阻时，应注意排除与物体表面接触的空气层的影响，确保测量结果准确。
4. 避免测试探针或测试电极与其他金属或导电材料接触，以防止干扰和误差的发生。
四、数据处理和结果分析1. 在测量过程中，及时记录测量数值和相关参数，确保数据的准确性和可靠性。
2. 对于多次测量结果，可以进行平均处理，以提高数据的可信度。
3. 分析测量结果时，应结合被测物体的要求和相关标准进行评估，判断是否符合要求。
五、仪器的维护和保养1. 定期对测试仪器进行校准，确保测量结果的准确性。
2. 注意保持测试仪器的清洁和干燥，避免灰尘、湿气等对仪器的影响。
3. 避免测试仪器受到剧烈震动或碰撞，以免损坏仪器的内部零部件。
正确使用表面电阻测试仪是确保测量结果准确可靠的关键。
遵循上述注意事项，可以提高测量的准确性和稳定性，保证对被测物体表面电阻的准确测量。
体积表面电阻率测试仪的原理是
体积表面电阻率测试仪的原理是
体积表面电阻率测试仪是一种用于测试材料电性质的仪器，主要包括测试电极，电源，电流计等部分组成。
该仪器可以用于测量材料的电阻率、电导率等参数，并且能够测量材料在不同环境下的性能，适合于各种材料的测试，特别是对于导电材料和绝缘材料的测试效果更为显著。
体积表面电阻率测试仪的原理取决于材料中所包含的自由电子数量，自由电子
能够在材料中移动并形成电流。
当材料的电阻率高时，这些电子不容易通过材料导体，因此电流的流动速度相对较慢。
相反，当材料的电阻率较低时，电子能够更容易通过材料导体，从而形成更为迅速的电流。
在体积表面电阻率测试仪中，材料被置于两个测试电极之间，测试电极将会施
加一个电场。
当测试电极施加的电场力强度足够大时，材料内部的自由电子将会被电场激发并在材料中移动。
这些移动的自由电子将形成一定的电流，并且该电流的大小可以通过测量测试电极施加的电压和电阻来计算。
对于导体材料而言，电流可以沿着体内的材料流动，并且沿着体表的表面也会
存在电流且该电流会形成一个固定的电阻。
因此，可以通过测量材料体积内的电流和体表的电阻来确定材料的电阻率。
而对于绝缘材料，则只存在体内的电流，并且不会在体表形成电阻。
此外，体积表面电阻率测试仪的测试方法可以分为直流法和交流法两种。
直流
法是一种传统的测试方法，适用于导电性较强的样品；而交流法则可以用于测试绝缘材料和导电性较弱的样品。
总之，体积表面电阻率测试仪是一种重要的测试设备，它可以帮助人们更好地
了解材料的电性质，从而更好地研究材料在各种环境下的特性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机型:FMX-003
使用方法
A .测量静电电压
1. 打开背面小塑料盖,安裝好9ˇ电池.
2. 将接地线一端连接与仪表右部插上,鳄鱼夹
端连接于静电接地线.（如图一）
3. 按下power键直到一声鸣叫.
4. 红光对准被测物体,距离为25mm,即保证两红光圈为同心圆即可.
5. 读取数值即为被测物体静电电压值（单位:KV).
静电场测试仪(图一)
B.测量离子风平衡度电压 1.完成上述第1，2项动作. 2. 將金属平衡板（如图二）安裝在感应器端 3.在电源未打开的前提下先按下"POWER"再按下"IB"即切换到测量离子风平衡度电压功能 4. 把仪器置于离子风覆盖范围內测量,显示数字即为平衡度电压值
（单位：V）.
注: 1. 当平衡盘在不使用的时候 ,可以安装在 FMX-003 的任何一端
2. 如果静电测试仪的显示不为零，可以按面板上标有ZERO的灰色 静电场测试仪(图二)按钮来归零.将传感器对准没有电荷的地方按ZERO键一次将显示归零.
3. 量程:LO RANGE 0~±200V HI RANGE 0~±20KV，精度為±10%图示说明
静电场测试仪使用方法
金属平衡
归零键顯示
IB 状
电源开金属平衡。
