主板加电故障维修实例
945主板加电保护维修
945主板加电保护维修
主板：杂牌945主板
故障：加电保护，不开机
思路：一般加电电源保护的属于严重短路，先测耗电大户CPU供电，再测南北桥和内存供电电路。
维修过程：拆板，先测CPU供电12v针，打值只有1，明显短路。
12V直接连接的就是CPU供电路的上管，打上管值也是1，再打其他场管的G极，因为是三相供电，每相上下管各一只，共6只，只有一个上管的G极明显比其他两个上管的值偏低，拆下那个偏低的，再打值，这次三个上管的G极只是相差极小，再测上管的D极（带
CPU测的）为3，比原来的1大了2倍。
再细看坏掉的场管型号是70N03-06P，找遍手里所有的板，也没找到，淘宝上定个，运费要10块，有点小心疼。
正好要去保修一条内存，再买点线材，顺便到电子市场找找，卖元件要3块一个。
没买，回来就把一块微星965板子上的CPU供电电路的上管拆了一只，对比参数：70N03的DS极耐压值是30V，965板子上拆得那个上管（型号好像是Niko 365BDG）的DS极耐压值是25V，25V对付12V应该不成问题，就换上，加电开机试机，正常了。
主板常见故障维修案例
主板常见故障维修案例主板作为电脑的核心部件，是电脑硬件的重要组成部分。
在长期使用过程中，可能会出现各种故障。
本文将介绍一些主板常见故障的维修案例。
1.电源故障：电脑无法开机。
在检查了电源开关、电源线连接等基本问题后，如果问题仍然存在，可能是主板上的电源供应出现了问题。
解决方法是更换电源或检修电源模块。
2.CPU故障：电脑开机后无显示。
这种情况可能是由于CPU故障引起的。
解决方法是更换CPU。
在更换CPU时，需要注意与主板兼容性以及散热器的安装。
3.内存故障：电脑无法正常运行或经常蓝屏重启。
这可能是由于内存模块故障引起的。
解决方法是更换故障的内存模块。
4.显卡故障：电脑无法正常显示图像。
这种情况可能是由于显卡故障引起的。
解决方法是更换故障的显卡。
在更换显卡时，需要注意与主板兼容性以及电源供应的能力。
5.连接器故障：主板上的连接器损坏或出现接触不良。
这种情况可能导致一些接口无法正常工作。
解决方法是进行连接器的修复或更换。
6.BIOS故障：电脑开机后无法自检，无法进入操作系统。
这可能是由于BIOS故障引起的。
解决方法是重置或更新BIOS。
在更新BIOS时，需要特别注意操作的正确性，以免造成更严重的故障。
7.电容故障：主板上的电容组件损坏或发生漏液。
这种情况可能导致电源不稳定，甚至无法开机。
解决方法是更换故障的电容组件。
8.杂音问题：电脑在运行过程中发出异常的噪音。
这可能是由于主板上的元件松动或配件不稳定引起的。
解决方法是重新固定松动的元件或更换不稳定的配件。
维修主板时需要注意以下几点：1.特别注意静电防护措施，避免静电对主板造成损坏。
2.在更换元件时，应确保新元件与主板的兼容性。
3.在操作过程中要小心谨慎，避免对主板造成二次损坏。
4.在更换元件或进行复杂维修时，建议寻求专业的技术支持。
总之，主板的故障种类繁多，维修过程需要仔细检查和耐心操作。
希望以上案例能对您在维修主板时有所帮助。
主板不通电的维修方法与实例
主板不通电的维修方法与实例方法一：检查电源问题1.确保电源插头插好并通电。
2.检查电源线是否正常工作，可以尝试使用其他已知工作正常的电源线连接主板进行测试。
3.检查电源是否正常运转，可以通过查看电源风扇是否转动或使用测试仪器进行测量。
实例：李先生的电脑主板突然无法通电了。
他首先检查了电源插头，并确保电源打开，并未解决问题。
然后，他尝试了使用另一个电源线连接主板，发现主板能够通电，于是他确定原电源线有问题。
最后，他购买了一个新的电源线，主板恢复正常运行。
方法二：检查连接问题1.检查主板和电源之间的连接线是否插好。
2.检查主板和其他硬件设备（如显卡、内存条等）之间的连接是否稳固。
实例：王女士安装了一个新的显卡后，发现主板无法通电。
她检查了主板和电源之间的连接线，发现其中一个插头没有完全插入主板插槽。
她重新插好连接线后，主板恢复正常工作。
方法三：检查硬件故障1.检查主板上的电容是否坏了，如果有明显的损坏（如漏液、膨胀等），则需要更换损坏的电容。
2.检查主板是否有烧焦或烧黑的痕迹，如果有，可能是其他硬件设备损坏导致的，需要修理或更换相关硬件设备。
实例：张先生的主板无法通电，他打开主板检查发现其中一颗电容膨胀了。
他购买了一个全新的电容并将其更换到主板上，主板恢复正常运行。
方法四：寻求专业帮助如果以上方法都无法解决主板不通电的问题，建议寻求专业的电脑维修人员进行检修和维修。
综上所述，主板不通电可能是由于电源故障、连接问题、硬件故障等引起的。
可以通过检查电源问题、连接问题和硬件故障来定位和解决问题。
如果以上方法都无法解决问题，则建议寻求专业的电脑维修人员进行检修和维修。
主板维修实例
主板维修实例修一个板子开机跑码OO的故障能开机，开机以后跑码00,检查CPU供电，1.8V正常，内存供电也正常，接下来检查时钟，CPU,内存，时钟都正常，量时钟供电3. 3V也正常，量PG电压为5V正常，最后检查复位,发现CPU复位电压偏低，低了 0.几伏，接下来测量PCI槽的复位，PCI槽复位正常，怀疑故障存在在北桥，因为电脑主板上所有复位都是南桥给的，但是CPU的复位是南桥给北桥北桥在给 CPU,接下来检查北桥供电，北桥供电电路中，一个LM358控制一个3055产生 L8V主供电，测量下358供电电压12V正常，MOS管输入电压3. 3V正常，控制有2.几V电压，输出为0V,怀疑管子有问题拆掉以后换上一个新的3055修复。
修一块板，开机花屏，集成显卡花屏故障，通过检查北桥与集成VGA端口的线路，首先检查VGA接口背面的滤波电容，排阻，电阻等，发现有滤波电容滤波不良，拆除滤波电容以后，开机还是花屏，怀疑北桥有故障，检查北桥供电电压 L9V正常，检查北桥附近的电容有无滤波不良，其中有两个电容出现鼓包换掉，然后还是花屏，最后怀疑北桥虚焊，加焊北桥修复。
修一块板，不触发，量开关有5V,高电平触发开关两端不接地，5V是由紫线经过电阻加到开关，32. 768KHZ两脚有压差和波形，电池电压正常，跳线高电平，南桥有1. 8VSB, PCIA14有3. 3VSB,该板子是靠南桥+1/0开机，I/O型号为W83627, 测量83627, 67脚无3. 3V电压怀疑I/O损坏，换掉I/O以后修复故障，但是还是会出现时常不开机故障，经过检查发现南北桥之间的待机电压有偏低故障，1117输出3. 3VSB正常，检查发现 LM1085的输出电压偏低到0.几伏，换掉以后修复故障。
修一个板,CPU不工作，开机跑码00,量CPU主供电12V输入电压正常，12V输入电感，12V输入电容电压都是正常的，测量上下管G级上下管G级无2. X伏控制电压，S级无输出，首先检查三项供电管G级保险电阻，防止保险电阻有开路保险电阻正常，接下来检查电压IC,首先检查12V供电，发现12V供电为OV怀疑外围有问题，检查外围电容和保险电阻，发现有一个保险电阻烧断换掉以后又烧断，怀疑有短路，经过检查C23这个贴片12V电容短路，换掉他和保险电阻修复故障。
ATX电源维修实例(7个)

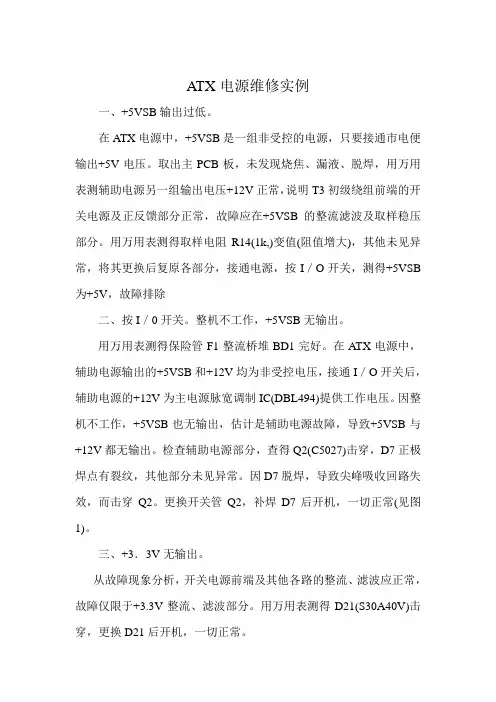

ATX电源维修实例一、+5VSB输出过低。
在ATX电源中，+5VSB是一组非受控的电源，只要接通市电便输出+5V电压。
取出主PCB板，未发现烧焦、漏液、脱焊，用万用表测辅助电源另一组输出电压+12V正常，说明T3初级绕组前端的开关电源及正反馈部分正常，故障应在+5VSB的整流滤波及取样稳压部分。
用万用表测得取样电阻R14(1k,)变值(阻值增大)，其他未见异常，将其更换后复原各部分，接通电源，按I／O开关，测得+5VSB 为+5V，故障排除二、按I／0开关。
整机不工作，+5VSB无输出。
用万用表测得保险管F1整流桥堆BD1完好。
在ATX电源中，辅助电源输出的+5VSB和+12V均为非受控电压，接通I／O开关后，辅助电源的+12V为主电源脉宽调制IC(DBL494)提供工作电压。
因整机不工作，+5VSB也无输出，估计是辅助电源故障，导致+5VSB与+12V都无输出。
检查辅助电源部分，查得Q2(C5027)击穿，D7正极焊点有裂纹，其他部分未见异常。
因D7脱焊，导致尖峰吸收回路失效，而击穿Q2。
更换开关管Q2，补焊D7后开机，一切正常(见图1)。
三、+3．3V无输出。
从故障现象分析，开关电源前端及其他各路的整流、滤波应正常，故障仅限于+3.3V整流、滤波部分。
用万用表测得D21(S30A40V)击穿，更换D21后开机，一切正常。
取出主PCB板，发现F1炸裂，说明电源某部分存在短路，用万用表测得Q3、Q4(2SC2625)c极对地短路，R4、R5开路，更换损坏的元件，复测Q3、Q4 c极对地电阻恢复正常，接通电源，按I／O 开关，机器一切正常。
其原因为主电源开关管击穿短路，导致电流增大，而炸裂F1。
五、按I／O开关，整机不工作，+5VSB输出正常。
+5VSB输出正常，说明该机辅助电源正常，交流输入整流、滤波都正常，故障应在主电源部分。
取出主PCB板发现保险管F1已断，但不发黑，用万用表测得推动管Q5击穿，其他部分未见异常。
教你处理主板常见故障维修24例

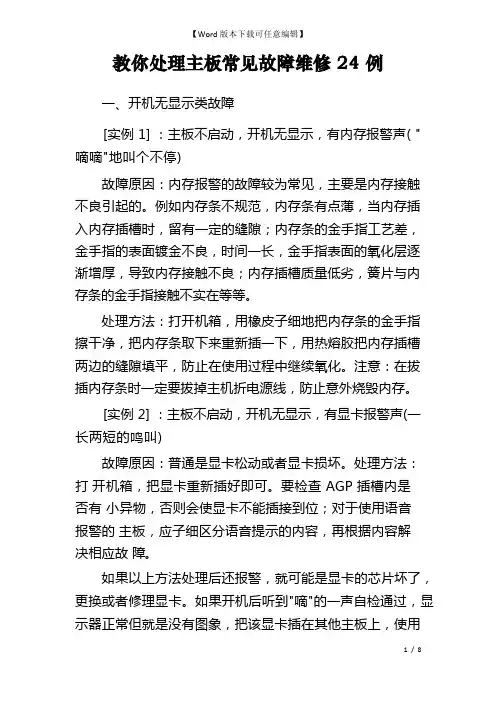

一、开机无显示类故障[实例 1] ：主板不启动，开机无显示，有内存报警声( " 嘀嘀"地叫个不停)故障原因：内存报警的故障较为常见，主要是内存接触不良引起的。
例如内存条不规范，内存条有点薄，当内存插入内存插槽时，留有一定的缝隙；内存条的金手指工艺差，金手指的表面镀金不良，时间一长，金手指表面的氧化层逐渐增厚，导致内存接触不良；内存插槽质量低劣，簧片与内存条的金手指接触不实在等等。
处理方法：打开机箱，用橡皮子细地把内存条的金手指擦干净，把内存条取下来重新插一下，用热熔胶把内存插槽两边的缝隙填平，防止在使用过程中继续氧化。
注意：在拔插内存条时一定要拔掉主机折电源线，防止意外烧毁内存。
[实例 2] ：主板不启动，开机无显示，有显卡报警声(一长两短的鸣叫)故障原因：普通是显卡松动或者显卡损坏。
处理方法：打开机箱，把显卡重新插好即可。
要检查 AGP 插槽内是否有小异物，否则会使显卡不能插接到位；对于使用语音报警的主板，应子细区分语音提示的内容，再根据内容解决相应故障。
如果以上方法处理后还报警，就可能是显卡的芯片坏了，更换或者修理显卡。
如果开机后听到"嘀"的一声自检通过，显示器正常但就是没有图象，把该显卡插在其他主板上，使用正常，那就是显卡与主板不兼容，应该更换显卡。
[实例 3] ：主板不启动，开机无显示，无报警声故障原因：原因有不少，主要有以下几种。
处理方法：针对以下原因，逐一排除。
要求你熟悉数字电路摹拟电路，会使用万用表，有时还需要借助 DEBUG 卡检查故障。
( 1 ) CPU 方面的问题CPU 没有供电：可用万用表测试 CPU 周围的三个(或者一个)场管及三个(或者一个)整流二极管，检查 CPU 是否损坏。
CPU 插座有缺针或者松动：这种故障表现为点不亮或者不定期死机。
需要打开 CPU 插座表面的上盖，子细用眼睛观察是否有变形的插针。
CPU 插座的风扇固定卡子断裂：可考虑使用其他固定方法，普通不要更换 CPU 插座，因为手工焊接容易留下故障隐患。
主板北桥供电维修实例过程
主板北桥供电维修实例过程！(基本电路逻辑分析)昨天接到一块技嘉945G主板，故障现象是之前不定时自动重启或死机，后来恶化成不能点亮了！我接手时已经是二修！上手已经拆下了网卡芯片并且弄坏了PCB，可见得上手是怎么修机的！不查清原因就乱拆，可能是上某论坛发贴求助后看回复后才动手之类的！唉……唯有先处理好网卡部分！换上网卡芯片再处理好断线：接下来就是检查死机自动重启原因，装好简单系统后开始检查，触发开机发现是不能点亮了，测试卡复位灯常亮！先按步骤检查各路供电，发现北桥的供电有不稳定情况（0.7V-1.2V），正常时应该是1.25V的，先简后繁原则换MOS管一试，结果是一样情况！再次检查MOS各极电压，如下图（红色电压为正常时的电压，紫色为现在故障时的电压），发现MOS的D极与G极电压也不稳（D:0.9V-1.3V）（G:3V-5V）！配合原理图分析原因：这个1.25V产生是利用上级1.5V稳压产生的，电压在不正常时G极升高证明控制部分正常！因为S极电压下降后反馈跟着下降，比较器（LM324：5.6.7pin）检测到电压下降后升高G极电压来维持S极！所以最终判定问题不在这个1.25V稳压电路上，而是上级1.5V稳压电路的问题！接着就检查1.5V稳压电路！还是先简后繁更换MOS管，结果还是一样！唯有再测量电压，如下图，D极是内存的供电1.8V保持正常，但S极（也就是上面说的1.25V稳压MOS的D极）存在不稳定情况，G极3.2V-5.1V跳变！原理分析：S极电压随着G极的降低而降低，证明问题出在比较器（LM324：8.9.10pin）电路上而不是MOS本身！因为正常原理的情况下如果S极电压下降的话比较器应该升高G极电压来维持S极的稳定！分析上面两张电路图，得知LM324的第10脚是1.5V稳压电路的基准电压输入脚，利用一个上拉电阻（1.07K）和一个下拉电阻（1K）以及一个电容构成！9脚是反馈脚！先测量一下10脚的电压，发现也存在不稳（1V-1.4V）！现在已经十分确定是这部份的问题！先更换LM324，无果！再分析电路，10脚基准电压下降无法是3个元件的问题！1/LM324不良；2/上拉电阻阻值变大；3/电容漏电！说明：下拉电阻是不可能有问题的，因为电阻损坏只会阻值变大或完全开路，如果下拉电阻有问题只会电压升高！就以上分析后拆下电容和上拉电阻测量，发现阻值已经增大到1.2K并且不稳定！问题零件已经找到，整个检查过程就是这样结束！这个维修例子告诉大家维修是需要一定的理论知识，不能单靠所谓的经验！可笑的是上手不经检查直杀网卡不知是何用意！希望我的粗文败笔大家能够看明白！最后因为没有找到1.07K这样的怪电阻所以用了1个1K和75欧电阻串联代替！电容也顺带更换掉以免后患！。
《教你学主板维修实例》之四
14、精英423主板主供电高达5V故障
一块精英423架构主板，用户送来时说不亮，上假负载试机，主供电高达5V，询问客户得知，他的CPU也坏掉，检查中发现电源管理芯片KA7500B发热，更换7500B后发现主供电变成1V，偏底，此供电电路是7500B发出的脉冲信号是经过一组772（PNP）和882（NPN）的三极管互补推挽放大给供电场效应管提供驱动电压的，更换772和882管，测主供电1.76V，上CPU试机可点亮，故障排除！
18、6A815EPT主板电源IC外围电路故障
一块6A815EPT主板不亮，测试时发现CPU主供电没电压，把场管全拆来测G极没有控制信号，由此判断电源IC坏的可能性很大，换上电源IC，SC1189，加电试机，主供电正常，但没过5秒，测试卡复位灯不亮，再测主供电又消失了，依次检查电源IC外围电路中相关元件，后来发现一100供电限流电阻烧掉，换掉100电阻，加电再测故障排除。
分析：主供电部分的电源芯片损坏后，理换电源芯片，故障仍无法解决，则我们就要重点去检查其外围电路中的元件，尤其是一些阻值比较的电阻，常有烧坏的情况。在此例故障主板中使用的电源ICSC1189，损坏的时候，此100电阻大部分时候也坏掉了。
13、顶星845E的主板CPU无主供电故障
此供电部分使用的是一个6301CB和3个6601BCB。经过检查6个场效应管没有问题，G极没有电压，G极到6601的线路也没有问题。查VID线路，发现假负载上的VID线都是1.2左右，断电，测试VID与地不通，明显为CPU座空焊导致的，用力挤压CPU座，通电，发现主供电正常，加焊CPU座后，故障排除。
M1 C 电信主板维修常见故障案例总结
MI C 电信主板维修案例总结一． M1C与M1普通主板的区别：a.PCB主板标识得区别，如下图b.主板标贴的区别：(普通主板标贴)c.背贴的区别，如下图：普通主板一般IMEI以8601730******** 8650300******** 8638020********等开头，M1 C 电信主板则以8630200********等数字开头。
M1C和M1普通主板芯片主要区别在于U800,电信主板CPU采用的的MSM8660而普通主板采用的则是MSM8260二．主板上电漏电分析：a.接上假电池直接短路，首先我们要判断是VBATT还是VPH_PWR短路，我们可以用万用表来检测。
用万用表蜂鸣档重点检测C1512﹑C612和C114，若发现C1512或C612两端对地短路，那么则是VPH-PWR该路供电线路短路，我们可以将C1512或C612拆除，拆除后没有短路，则VPH-PWR供电线路短路已修复。
若拆除后仍对地短路，可将U600拆下，拆下后测量C1512或C612两端，未发现对地现象，则修复完毕。
若发现C114电容两端对地，则表示VBATT短路。
我们可将C114先拆除，若拆除后C114两端对地现象消失，则故障修复。
若拆除电容C114，两端仍对地短路，我们可将U100和U600逐个拆除，若拆除后对地现象消失，则故障修复完毕。
b. 接上假电池若发现有十几毫安到几百毫安不等漏电时，我们可用温度法检测。
接上假电池，给其主板供电（电压不可过高），然后我们可以用手或嘴唇感觉主板上哪个元件发热，重点检查U100﹑U600﹑U700﹑U500﹑U203然后逐个拆除，若拆除后故障现象消失，则修复OK。
三．不开机故障分析：首先我们可接上假电池，观看电流变化。
（1）若电流在140mA﹑150mA﹑160mA左右，我们可用MiFlash5.0.0.2救命线强制刷机。
a.若用MiFlash5.0.0.2连接手机，无法识别端口，则U800不良，可将其更换，更换后主板开机功能正常，则修复OK。
主板加电类故障检修方法
山东芯源维修网计算机硬件维修工程师培训中心主板加电类故障检修方法首先，检测主板是否有一级短路隐患。
断开ATX电源与主板的连接，测各ATX电源插座上VCC对地阻值不应有短路现象。
判断依据是测量保持5秒左右，若万用表蜂鸣档停止鸣叫则基本正常，反之则短路。
然后，将主板上的硬件尽量取下，保持“零”系统状态。
安装上诊断卡，假负载，选用一个状态良好的ATX电源，试开机。
若可加电开机则ATX-CMOS-开机电路无大碍。
各类故障判断思路如下：（一）加不上电的测试点：一，CMOS跳线上有无3V电压。
若无则查CMOS供电电路，包括电池供电和主板供电两方面，注意有些机型无电池加不上电，还要注意供电转换电路正常与否。
二，开机键有无高电平，如无则查开机键上拉高电平的排阻R或滤波电容C，若有则进一步查该高电平可否跟随短接开机键的动作跳变。
开机键组件容易发生的故障原因一般都有如下几种，上拉电阻开路，滤波电容漏电，间接接地电阻开路，信号通路中断等。
三，ATX电源插座外围有无开关三极管，若有则查开关三极管C级接14脚，E级接GND有无虚焊现象，管子本身好坏，都未发现问题时进一步检查其B级来自开机控制核心的信号通路是否正常，注意检查通路中的R，D元件是否短路损坏以及滤波电容C是否有漏电现象。
若是ECS精英P4级主板还应注意检查由LM358配合PNP，NPN两只开关管组成的过流保护电路是否起保护，简单的排斥方法是先拆除起三极管使保护电路暂时失效。
四，通过上面的检测，可以判断出开机控制核心是NQ里还是I/O里了，如果是由I/O 控制的，可以更换同型号的I/O芯片排除I/O坏的可能性。
若是NQ控制，则还要检测NQ 核心的3.3V供电是否正常，以及时钟信号是否准确，开机键触发信号到核心通路。
若各条件都满足则重点怀疑NQ坏。
（二）加电瞬间掉电测各DC-DC二级直流转换电路输出端对地阻值及对供电阻值。
看能否发现击穿的场管或负载电路。
如果未发现有短路点应排查CPU，BQ，NQ的供电电路。
电脑故障维修：AM2主板加电保护维修一例
AM2主板加电保护维修一例1.一般加电保护都是CPU供电的故障，但是也有桥、待命等短路造成保护的，与是我就先测量了CPU电路，发现有场效应管（上管K3918）坏了与是更换该管，加电测试，故障依旧。
我晕（一般情况是换管后就好了，再加电之前我有测量了辅助电源IC没有发现短路的，才加的电，因为有短路的会造成故障扩大或者在烧更换的原件）2.我接着测量发现我更换的管字又烧了，于是我把辅助IC连同场馆一起换掉了（一般这样烧的都是辅助IC内部有问题），加电测试可以点一会，然后就掉电，加了两（电脑没声音）把都是，在加电发现好了，但是不一会，发现有一相的相关冒烟了，断电测量下管烧了，于是更换下管，加电测试还烧，但是是把上管烧了，我晕一狠心，把所有辅助IC全换了，加电测试，这回可以电的时间常一点，都有波形了，但是互相波形有点区别，还是把我的管子烧了，没办法接着换管子，把电源IC一起换了，这回加电测试，测波形都正常了。
我认为应该没有问题了3.加电测试各组电压正常，但是有的时候掉电，在加电就不加电了，只有在拔掉电源在加电才好是，没太在意这个问题，因为有的主板不上U也有这个问题上U 测试发现跑F1不动，还出现不加电或掉电的情况，又出现了新情况（一开始我还以为是我U电修的有问题，我拍出这个问题），按压桥发现竟然点亮了而且可以每次都加电。
这个破板子还有这个故障郁闷啊5.焊桥后加电关机都正常了又出问题了 POST卡复位灯常亮发现桥的供电有不正常了查电路发现9202有问题更换后电压正常上U测试一切OK总结一下：开始的时候就把一套U 电路全换了就不会烧件的情况了（但是我们不是工厂维修，这样比较耗成本，而且一般有烧的没短路一般不会出现我这样的故障，我比较点背......），一般情况主板都一个故障点，我这个比较特殊，有好几个故障点。
我这修的有点不值得了，但是还是比较有意思的嘿嘿。
希望大家从我这找到点经验不要向我走了不少弯路AM2主板加电保护维修一例。
主板故障维修实验报告(3篇)
第1篇一、实验目的1. 掌握主板常见故障的诊断方法。
2. 熟悉主板故障的维修步骤。
3. 提高动手实践能力和问题解决能力。
二、实验器材1. 故障主板 1块2. 数字万用表 1台3. 常用工具（如螺丝刀、橡皮擦等）1套4. 备用元件（如内存条、显卡、电容等）若干三、实验步骤1. 故障现象观察首先，仔细观察故障主板，记录下故障现象。
本实验中，故障主板开机后无法正常启动，屏幕显示“无信号”。
2. 故障诊断（1）检查电源连接首先，检查电源线是否连接牢固，电源插座是否接触良好。
（2）检查内存条将内存条拔出，重新插回插槽中，确保内存条与插槽接触良好。
（3）检查显卡将显卡拔出，重新插回插槽中，确保显卡与插槽接触良好。
（4）检查CPU拔出CPU，检查CPU风扇是否转动，散热片是否清洁。
（5）检查电源管理芯片使用数字万用表测量电源管理芯片（如RT9227A）的供电电压，确认电压是否正常。
（6）检查电容使用数字万用表测量电容的容量和耐压值，确认电容是否正常。
3. 故障维修（1）根据故障诊断结果，进行故障维修。
a. 如果电源连接不良，重新连接电源线。
b. 如果内存条接触不良，重新插回内存条。
c. 如果显卡接触不良，重新插回显卡。
d. 如果CPU风扇转速慢或不转，更换CPU风扇或清理散热片。
e. 如果电源管理芯片损坏，更换电源管理芯片。
f. 如果电容损坏，更换电容。
4. 故障验证在完成故障维修后，重新启动主板，观察故障是否已排除。
四、实验结果与分析1. 故障现象：开机后无法正常启动，屏幕显示“无信号”。
2. 故障原因：经诊断，发现故障主板电源管理芯片（RT9227A）损坏。
3. 故障维修：更换了损坏的电源管理芯片后，故障主板恢复正常。
五、实验总结1. 通过本次实验，掌握了主板常见故障的诊断方法。
2. 学会了主板故障的维修步骤，提高了动手实践能力和问题解决能力。
3. 深入了解了主板工作原理，为今后维修其他主板故障奠定了基础。
主板常见故障的维修实例详解大全
主板常见故障的维修实例详解大全预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制586主板的工作条件主板工作的三大总线：１、地址总线：用“A”表示，对地阻值在450－700Ω之间，误差20Ω。
２、数据总线：用“D”表示，对地阻值在450－700Ω之间，误差20Ω。
“A”“D”线一旦出问题，主板将不开机，数码管跑FF、００。
３、控制总线：对地阻值在800－1000Ω之间。
一旦出问题，会死机出错，内存读不全。
主板工作的三大条件：１、电源（DC）即稳压器电源及CPU供电电路。
２、复位（RST）主板工作前的第一次启动命令（3.5－5V的高低电位，开机一次只出现一次）。
３、时钟（CLK）主板所有芯片工作必须长久保持的频率带宽。
三大条件任何一个出现问题，主板将不开机，数码管跑FF、００。
单电压单管式电源一般适用于FX、VX及486主板。
其在主板上只有一个稳压管进行控制。
对于这种CPU，它的电源脚是相通的，不能用于多媒体。
在主板上电源线和地线都是通过夹层过去的。
单管式多媒体电源比单管单电压电源多了个稳压IC，它的作用是稳定稳压管的B极电压。
3V以下为MMX电压及多媒体电压，３V以上为单电压。
在主板上P54指的是单电压，P55是MMX电压。
双组：就是CPU的电源脚是两边通的，而不是四边通的。
而且电压是不同的。
也就是说A和B通，一个电压。
C和D通，一个电压。
而C和A、B是不通的，所以说A和B是一组，C和D是一组。
这种工作模式就满足了CPU的高低电位的工作要求，因为双组CPU 在工作的时候需要一个高低电位（高端数据需要高一点的电位的低端数据需要低一点的电位）。
这种电源是大多数BGA芯片结构形式的主板用的。
也是常见普通的，常用于TX以上的主板，比如MVP3、MVP4。
U1是控制Q1、Q2的主电源IC，主要为CPU电源服务的。
DC12V电压送入U1后，U1开始工作后分别经由R1、R2为Q1、Q ２提供B及控制电压。
主板开机电路分析及故障检修
主板开机电路分析及故障检修主板开机电咱分析根据主板的设计不同,主板的开机电路控制方式也不同,有通过南桥直接控制的,有通过I/O直接控制的,也有通过电路控制的,不管开机电路控制方式如何,开机电路的功能都是相同的,即通过开机键实现电脑的开机和关机.主板开机电路工作机制主板开机电路是主板中的重要单元电路,它的主要任务是控制A TX电源给主板输出工作电压,使主板开始工作.主板开机电路通过电源开关(PW-ON)触发主板开机电路,开机电路中的南桥芯片或I/O芯片对触发信号进行处理后,最终发出控制信号,控制开机控制三极管或门电路将A TX电源的第16针脚(24针电源插头)或第14针脚(20针电源插头)的高电位拉低(A TX电源关闭状态下此脚的电压为3.5V以上),以触发A TX电源主电源电路开始工作,使A TX电源各针脚输出相应工作电压,为主板等设备提供工作电压.尽管在主板各部分电路的设计与应用中元器件及芯片的组合布局方式不完全相同.但是实现的原理与目的始终是一致的,即通过控制的PSON针脚,(第16针脚或第14针脚)的电位高低来控制A TX电源的开启与关闭,继而控制主板的开启与关闭.当PSON针脚电压为高电平时,A TX电源中的主电源电路处于关闭状态,当PSON针脚的电压变为低电平时,A TX电源中的主电源电路便启动,开如输出各种电压,因此通过控制PSON针脚夫的电压高低,就控制了主板的开启与关闭.主板开机电路组成主板的开杨电路主要由A TX电源插座、南桥芯片、I/O芯片（有的没有）、门电路、开机键、开机芯片（只有华硕主板有）和一些电阻、电容、三极管、二极管等元器件组成。
1、A TX电源接口其中第9针脚和第14针或第16针与开机电路有关联。
A TX电源中包括两种电源电路：待机电源电路和主电源电路。
2、南桥芯片南桥内部开机触发电路正常工作和条件是：为南桥提供供电。
主供电为2。
5-3。
3V，一般是A TX电源待机电压通过稳压器1117或1084等转换后向南桥供电，或直接由CMOS电池供电。
主板加电故障维修实例
检修过程：经查线路PWR-sw一根接紫线5VSB，另一根接I/O（W83627HF/AN），绿线直接进I/O，经测量进入W83627HF/AN有高电平（注此I/O是高电平触发，一般I/O都是低电平触发）正常，当点击PWR-SW时测绿线（PS ON）没有跳变，故判断W83627HF/AN损坏，更换后故障解决。
17．故障现象：一块杂牌绿色主板845芯片组，故障为不通电。
检修过程：经查此主板开机电路由I/O（W8627F-AN）和南桥组成，测W8627F-AN周围电路和待机电压正常，测到南桥时，发现SLP SX信号没有跳变，故判断南桥损坏，更换南桥后故障解决。
18．故障现象：一块Inter原装810主板，故障为不通电
检修过程：查开机电路由INTEL单片机控制，查外围电路没有异常，故判断为该单片机损坏，更换之后故障排除。
19．故障现象：P4×533主板故障为振两脚电压分别为0.7V，2.26V，换晶振及谐振电容后无效，更换与晶振相连的106电阻后故障排除。
主板加电故障维修实例
提供输，1117输入端又由HIP6501ACB提供，经查输入电压异常，故更换HIP6501ACB故障排除。
15.故障现象：M770LRT主板810芯片组（只支持C1代）带Slot1及接口370接口不通电
检修过程：查开机电路无异常，待机电压正常。在查不出原因时用手挤压南桥，发现可以通电，故判断南桥虚焊，加焊后故障排除。
20．故障现象：微星MS－6566主板，不加电。
检修过程：（小经验）此板在显卡附近有一组三针跳线，跳线如果跳错接2和3时（正常接1和2），需加显卡才能开机，把此跳线跳正确后故障依旧。接着沿线路查发现AGP接口附近的IAM三极管击穿，更换后故障排除
主板维修实例主板无法点亮故障浅析
主板维修实例,主板无法点亮故障浅析维修实践：1 . 一客户送修MSI6566845主板一块,反映时亮时不亮.笔者进一步询问得知,在主板点不亮的时候,他只要把CPU风扇取下来,摇一摇CPU插座.主板就能正常工作.经笔者检测,情况属实.由于此主板CPU插座采用的是BGA封装,笔者初步判断它可能空焊.为了进一步论证笔者的推断,笔者带上负载测量CPU的数据线,发现果然有开路现象,于是笔者取出维修工具烤箱,根换CPU插座,主板修复.2. 故障现象：好友的主板是硕泰克sl-65fv，前段时间他把主板拆下来进行清扫，等再装上去的时候忘了开关和复位键那排插针是怎么插的了，他就用铜钥匙在那排插针上扫了一下，只见火花一闪，主板就再没有动静了。
故障解决：笔者根据朋友描述的现象分析应该是电源开关或Reset键有问题？笔者把那些插头都给拔了下来再用金属片短路主板上开关插针，还是没有动静。
笔者再把电源给拆下来换上笔者的好电源，可是故障依旧。
笔者把主板从机箱里拆了出来，卸下内存和CPU，使用笔者的法宝“主板诊断卡”来诊断。
把“诊断卡”插在主板扩展槽上给主板通电，“诊断卡”上没有任何反应。
笔者决定对主板进行强制上电在电源主插头上有卡扣的那面有根绿色的线有的是灰色的，将它与旁边的黑色的线短接起来电源就被启动了。
笔者在主板背面找到绿线连接着的那根插针用镊子把它和旁边的连接黑线的那根插针短接在一起，在电源接通的一瞬间“诊断卡”上的电源指示灯闪了一下，看来是主板某处短路而使电源保护装置动作。
可是主板这么大，元件又这么多从何查起呢?笔者想既然有短路存在，那么它的上一级就应该会发热，笔者不停地快速连接那两根插针，几十次过后笔者开始触摸主板上靠近电源插头附近的元器件，发现CET CEB6030L这个管子热得烫手，看来要么是它坏了要么是它附近元件有短路，笔者用烙铁把它拆下来用万用表一量发现它是好的。
像CET CEB6030L这样的管子在CPU插座附近共有两个，看样子是组成对管对CPU的供电起调整作用。
主板维修关键测试点及电压值、综合维修实例
主板维修关键测试点及电压值、综合维修实例主板维修关键测试点及电压值、综合维修实例可POWER ON 時先量測基本電壓各項CLK 基本之RESET1.基本電壓含:VCC3: 3.3VVTT: 1.5VVCC25: 2.5VVCC333: 3.3VVCC: 5VVCORE: CPU之工作電壓(是CPU OR 電壓治具而定)POWER_OK OR POWER_GOOD: 3.3VCPU 之參考電壓: EX: VGTL:1V可POWER ON 時先量測基本電壓 VIA SOCKET462 系列2.各個RST含:PCIRST : 由HI準位到LOW準位 (5V or 3V)AGPRST : 由HI準位到LOW準位 (5V or 3V)CPURST:可分(1)586 : 由LOW準位到HI準位 (3V)(2)686 : 由HI準位到LOW準位 (1.5V)(3)Socket 462系列: 由HI準位到LOW準位(1.7V)(4)Socket 478 系列: 由HI準位到LOW準位(1.5V)CRESET : 由HI準位到LOW準位 ( 3.3V)RST_BT : 由HI準位到LOW準位 (3V)IDE_RST : 由HI準位到LOW準位 (5V)3.各項CLK含:(1)ISA: 14.318MHz(OSC 由CLKGEN來)8MHz(BCLK 由南橋產生)(2)PCI: 33MHz(3)AGP: 1X: 33MHz2X: 66MHz4X: 133MHz(UAGP 有132PIN)(4)DIMM: 66MHz ,100MHz ,133MHz.(5)DDR: 100MHz,133MHz,166MHz,200MHz.(6)CPU: 66MHz,100MHz ,133MHz.(7)北橋: 66MHz,100MHz,133MHz,200MHz.(南橋: 14.318MHz.48MHz.33MHz.(9)I/O: 48MHz or 24MHzINTEL 478 系列:(1)PCI: 33MHz(2)AGP: 4X: 133MHz(UAGP 有132PIN)(3)DIMM: 100MHz,133MHz(4)CPU: 100MHz,133MHz(5)北橋: 66MHz ,100MHz ,133MHz(5)南橋: 14.318MHz48MHz33MHz66MHz(6)LPC I/O: 33MHz,24MHz,48MHz.*以上皆正常後才上CPU AND DIMM 測試是否開機Socket 462 系列:(1)PCI: 33MHz(2)AGP: 4X: 133MHz(UAGP 有132PIN)(3)DIMM: 100MHz or 133MHz(4)DDR: 100MHz,133MHz,166MHz,200MHz.(5)CPU: 100MHz or 133MHz(6)北橋: 100MHz or 133MHz(7)南橋: 14.318MHz48MHz33MHz66MHz(LPC I/O: 33MHz AND 24MHz*以上皆正常後才上CPU AND DIMM 測試是否開機(1)PCI: 33MHz(2)AGP: 4X: 133MHz(UAGP 有132PIN)(3)DIMM: 100MHz or 133MHz(4)DDR: 100MHz,133MHz,166MHz,200MHz.(5)CPU: 100MHz or 133MHz(6)北橋: 100MHz or 133MHz(7)南橋: 14.318MHz48MHz33MHz66MHz故障案例1：compaq 1800开机无显示，有“嘀嘀”报警声。
主板加电故障维修实例
主板加电故障维修实例1.MS-6566主板不通电故障微星MS-6566E主板,故障为不通电.此主板南桥为82801EDB,I/O芯片为83627HF-AW主板,已被别人修过（换过32.768kHz晶振）.首先排除短路跳线问题,晶振两脚有起振电压0.26V左右,基本正常.测I/O芯片83627第67脚无高电平,应该是南桥缺少一组待机电压导致的.跑线路发现在AGP槽附近发现一"351"小场效应管损坏,此场效应管负责把5VSB转为3.3VSB待机电压,用"702"场效应管更换后,测试83627第67脚为3.3V高电平,正常.点PWR开关主板通电,主板修复.分析:此故障就是南桥缺少一组待机电压导致无法开机,微星MS-6566系列型号主板大部分是该场效应管损坏导致的无法开机,此管位于AGP槽旁边.2.杂牌845GL.主板南桥短路故障一杂牌845GL主板,南桥为82801DB,故障现象为插上ATX电源插头后,主板自动通电,点PWR开关无法关机.南桥旁边有两个1117稳压器,其中一个非常烫手,经检查短路的1117第三脚接+5VSB(紫线),第二脚输出应给南桥提供3.3V的待机电压,导致1117发烫一般为其供电的后级电路导致的.本着先简后繁的原则,先更换1117稳压器,故障依旧,后更换南桥,故障排除.分析:使用82801DB和82801EB的南桥短路后经常有此类现象出现,大部分为南桥短路导致的.这两种南桥在实际维修中经常碰到损坏的情况.@3.微星845E主板不通电,强行开机能显示微星845E的主板,点机电源开关没反映,强行开机代码可以走完,接显示器可以显示.查PWR开关一脚有5V电压,通过331电阻进I/O,绿线直接进I/O,I/O是83627HF-AW,此I/O为高电平触发,点PWR开关时有高电平触发,强行加电后可以点亮,说明工作基本正常,应为I/O内部集成的触发电路损坏.更换I/O芯片后,故障排除.4.848主板南桥无待机电压导致的不通电故障一块848主板不开机,此主板的南桥为82801EB,I/O芯片为Winbond的83637,此主板为I/O开机,跑开机线路,绿线到I/O PWR开关到I/O线路正常.检查南桥的3.3V 1.5V待机电压,发现南桥无1.5V待机电压.跑1.5V产生电路,发现此电压是由一个标示为"H4R5Y"的小管产生,此管损坏导致无待机电压.初步判断这是一个N沟道场效应管,用"702"代换后,开机正常.5.华擎M266A不通电故障检查CMOS跳线正常,晶振起振电压正常,检查开机线路,发现在ATX电源插座旁边的一个小三极管,集电极与绿线相连,控制极接电阻进南桥,此三极管在点击PWR开关后,基极有南桥发出的高电平,由此判断此三极管损坏.用"1AM"代换后,故障排除.分析:此主板的南桥为VT8233,触发方式为低电平触发,触发后南桥持续发出高电平,经1.2电阻控制三极管导通,将ATX电源的绿线电压拉低,完成通电.使用VIA芯片组的主板开机电路大多为此类设计.6.杂牌810主板不通电故障检查CMOS跳线正常,检查开机电路未发现异常,后用手去刍秣32.768kHz的实时晶振,发现有时可以通电,怀疑晶振起振不正常,用示波器测量发现此晶振一脚有电压,但是无波形.由此判断32.768kHz晶振损坏,更换后,故障排除.分析:在实际维修中,经常碰到32.768kHz晶振损坏后导致出没可以开机的情况.如果在更换32.768kHz的晶振及与其两脚相连的稳频电容后,故障仍无法排除,则为南桥坏.7.杂牌694主板无法关机故障一杂牌694开机能显示,使用正常,点PWR关法关机.跑线路,开机线路进了I/O(83977EF),此主板是通过此I/O开机的,触发发上为低电平触发,怀疑I/O损坏.试换后,故障排除.8.815主板不通电故障一块杂牌815主板不通电,后发现触摸晶振就可开机,测32.768kHz实时晶振一脚电压为0.04V,明显偏低.换晶振和稳频电容,再测电压正常,故障被排除.9.MSI K8T NEO-V加电自动开机插ATX电源后自动开机,全板没有复位,CPU无CORE供电.查PS_ON线路没有故障,更换南桥故障依旧,后仔细观看主板前面,发现一处断线,经检查为ATX上的PW_OK信号,此信号通往MS-6的3脚.补线后此板修复.10.MS-6575主板不通电故障此主板使用的是SiS芯片组,南桥为SiS961,通过南桥开机,此南桥需要低电平触发.检查CMOS跳线正常,晶振其振正常,跑开机电路,发现PWR开关一针经电阻接5VSB,为1V左右电压,另一针接一小三极管b级,三极管c极接SiS961南桥,PWR开关时,三极管c极电压无明显跳变,由此判断此三极管损坏，用"1AM"三极管代换后，故障排除.1. 故障现象：硕泰克SL-85DR2主板不加电维修过程：按照开机电路的检修流程检修发现I/O（67脚）PS OUT（#），输出信号为0.8V，此电压为由南桥提供受I/O控制，正常情况下点开机时此点由3.3V到0V的跳变，根据笔者多年的维修经验,这种情况大多数是因为南桥待机电压3.3V供电不正常或南桥内部短路造成待机电压过低,加电后用手触摸南桥并没有温度，一般情况下如果是南桥短路在没有开机之前南桥表面会有一定温度，南桥没有发烫应首先从南桥待机电压3.3V的产生电路开始入手，大多数主板南桥的3.3V待机电压都是由稳压器产生，如1084、1117等，经查找南桥边并无稳压器这类的管子，于是用万用表二极管档查找3.3V供电源头发现其与一八脚芯片相连，仔细观察其型号为A22BA（Q29）如6-3所示，此芯片是一个八脚的场效应管，内部集成两个场效应管，南桥的3.3V待机电压是由此管提供，测量A22BA（Q2）的S极为0.8V，DG为5V，G极为5V，S极输出0.8V是不正常的，这种情况也有可能是Q29输出端短路，测S极的对地数值正常，于是更换Q29加电后再测I/O芯片67脚，PS OUT信号为3.3V点开机时有跳变（3.3-0V）加上显示之后开机正常故障排除。
主板维修经验123例
维修实例1、NF系列主板（接BGA内部电路）信号经1K电阻接地,断路则可以出现32.768与25M不振，或只有25M不振（晶振两端均无电压）。
NF7050-630I-A2/NF7100-630I-A2芯片组此电阻编号为R187;NF5S此电阻编号为R101(位于黄色PCEI槽卡扣端附近），NF6100-630、NF7050- 630A-A2、NF7050SE、NF7025、NF8100、NF8200、NF8300芯片组此电阻编号为R133（位于PCB背面）。
昂达NF4TS的主板此电阻为R153,如果R153异常则会出现上电前25M起振,上电后25M不振的现象。
2、昂达NF520A 10.0 插显卡跑2E，不插显卡跑2R复位循环跑，为PCIE 处藕合电容处无值，查看外观，发现83310旁（1.2V SB)有氧化迹象,查出为CE17下（需拆下CE17电解电容才能量到）正面PCB氧化断线。
3、 DA NF520TS 3.0主板,跑25档机,为网卡存储器24C08拆卸下来后未装问题，重新焊好24C08后OK。
4、 USB_BIAS 经过一个22.6欧(1%)电阻接地，丢失则USB不良5 74HC08第14脚为5V供电，异常则闪屏。
6 N68S 主BIOS无时钟,为PCIE槽下一22欧电阻撞件。
主BIOS与辅BIOS 第31脚分别接22欧电阻后，并列接到BGA的33M时钟。
7 昂达NF520TS 4.0主板，故障现象为“不插显卡跑63档机，插显卡跑20档机”，经查该板应装NF520D的BGA，却错装成NF7050-630A-A2。
8 I/O 61脚为3.3V SB/5V SB，一般经10K电阻连接至I/O，如异常会影响不通电。
曾有一片NF4主板不通电,为PCB氧化断线导致I/O 61脚无供电电压。
9 串行总线电压1.2 V过高断电, N7100的主板断电，为358不良。
10 2N7002工作原理，G极（控制级）为高电平（2.5V以上)才导通。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主板加电故障维修实例主板加电故障维修实例1.MS-6566主板不通电故障微星MS-6566E主板,故障为不通电.此主板南桥为82801EDB,I/O芯片为83627HF-AW主板,已被别人修过（换过32.768kHz晶振）.首先排除短路跳线问题,晶振两脚有起振电压0.26V左右,基本正常.测I/O芯片83627第67脚无高电平,应该是南桥缺少一组待机电压导致的.跑线路发现在AGP槽附近发现一"351"小场效应管损坏,此场效应管负责把5VSB转为3.3VSB待机电压,用"702"场效应管更换后,测试83627第67脚为3.3V高电平,正常.点PWR开关主板通电,主板修复.分析:此故障就是南桥缺少一组待机电压导致无法开机,微星MS-6566系列型号主板大部分是该场效应管损坏导致的无法开机,此管位于AGP槽旁边.2.杂牌845GL.主板南桥短路故障一杂牌845GL主板,南桥为82801DB,故障现象为插上ATX电源插头后,主板自动通电,点PWR开关无法关机.南桥旁边有两个1117稳压器,其中一个非常烫手,经检查短路的1117第三脚接+5VSB(紫线),第二脚输出应给南桥提供3.3V的待机电压,导致1117发烫一般为其供电的后级电路导致的.本着先简后繁的原则,先更换1117稳压器,故障依旧,后更换南桥,故障排除.分析:使用82801DB和82801EB的南桥短路后经常有此类现象出现,大部分为南桥短路导致的.这两种南桥在实际维修中经常碰到损坏的情况.@3.微星845E主板不通电,强行开机能显示微星845E的主板,点机电源开关没反映,强行开机代码可以走完,接显示器可以显示.查PWR开关一脚有5V电压,通过331电阻进I/O,绿线直接进I/O,I/O是83627HF-AW,此I/O为高电平触发,点PWR开关时有高电平触发,强行加电后可以点亮,说明工作基本正常,应为I/O内部集成的触发电路损坏.更换I/O芯片后,故障排除.4.848主板南桥无待机电压导致的不通电故障一块848主板不开机,此主板的南桥为82801EB,I/O芯片为Winbond的83637,此主板为I/O开机,跑开机线路,绿线到I/O PWR开关到I/O线路正常.检查南桥的3.3V 1.5V待机电压,发现南桥无1.5V待机电压.跑1.5V产生电路,发现此电压是由一个标示为"H4R5Y"的小管产生,此管损坏导致无待机电压.初步判断这是一个N沟道场效应管,用"702"代换后,开机正常.5.华擎M266A不通电故障检查CMOS跳线正常,晶振起振电压正常,检查开机线路,发现在ATX电源插座旁边的一个小三极管,集电极与绿线相连,控制极接电阻进南桥,此三极管在点击PWR开关后,基极有南桥发出的高电平,由此判断此三极管损坏.用"1AM"代换后,故障排除.分析:此主板的南桥为VT8233,触发方式为低电平触发,触发后南桥持续发出高电平,经1.2电阻控制三极管导通,将ATX电源的绿线电压拉低,完成通电.使用VIA芯片组的主板开机电路大多为此类设计.6.杂牌810主板不通电故障检查CMOS跳线正常,检查开机电路未发现异常,后用手去刍秣32.768kHz的实时晶振,发现有时可以通电,怀疑晶振起振不正常,用示波器测量发现此晶振一脚有电压,但是无波形.由此判断32.768kHz晶振损坏,更换后,故障排除.分析:在实际维修中,经常碰到32.768kHz晶振损坏后导致出没可以开机的情况.如果在更换32.768kHz 的晶振及与其两脚相连的稳频电容后,故障仍无法排除,则为南桥坏.7.杂牌694主板无法关机故障一杂牌694开机能显示,使用正常,点PWR关法关机.跑线路,开机线路进了I/O(83977EF),此主板是通过此I/O开机的,触发发上为低电平触发,怀疑I/O损坏.试换后,故障排除.8.815主板不通电故障一块杂牌815主板不通电,后发现触摸晶振就可开机,测32.768kHz实时晶振一脚电压为0.04V,明显偏低.换晶振和稳频电容,再测电压正常,故障被排除.9.MSI K8T NEO-V加电自动开机插ATX电源后自动开机,全板没有复位,CPU无CORE供电.查PS_ON线路没有故障,更换南桥故障依旧,后仔细观看主板前面,发现一处断线,经检查为ATX上的PW_OK信号,此信号通往MS-6的3脚.补线后此板修复.10.MS-6575主板不通电故障此主板使用的是SiS芯片组,南桥为SiS961,通过南桥开机,此南桥需要低电平触发.检查CMOS跳线正常,晶振其振正常,跑开机电路,发现PWR开关一针经电阻接5VSB,为1V左右电压,另一针接一小三极管b级,三极管c极接SiS961南桥,PWR开关时,三极管c极电压无明显跳变,由此判断此三极管损坏，用"1AM"三极管代换后，故障排除.1. 故障现象：硕泰克SL-85DR2主板不加电维修过程：按照开机电路的检修流程检修发现I/O（67脚）PS OUT（#），输出信号为0.8V，此电压为由南桥提供受I/O控制，正常情况下点开机时此点由3.3V到0V的跳变，根据笔者多年的维修经验,这种情况大多数是因为南桥待机电压3.3V供电不正常或南桥内部短路造成待机电压过低,加电后用手触摸南桥并没有温度，一般情况下如果是南桥短路在没有开机之前南桥表面会有一定温度，南桥没有发烫应首先从南桥待机电压3.3V的产生电路开始入手，大多数主板南桥的3.3V待机电压都是由稳压器产生，如1084、1117等，经查找南桥边并无稳压器这类的管子，于是用万用表二极管档查找3.3V供电源头发现其与一八脚芯片相连，仔细观察其型号为A22BA（Q29）如6-3所示，此芯片是一个八脚的场效应管，内部集成两个场效应管，南桥的3.3V待机电压是由此管提供，测量A22BA（Q2）的S极为0.8V，DG为5V，G极为5V，S极输出0.8V是不正常的，这种情况也有可能是Q29输出端短路，测S极的对地数值正常，于是更换Q29加电后再测I/O芯片67脚，PS OUT信号为3.3V点开机时有跳变（3.3-0V）加上显示之后开机正常故障排除。
补充：硕泰克此款主板不加显卡不开机，在AGP接口边有一跳线JP2，跳1-2必须加显卡才能开机，跳2-3，不加显卡也可开机，此跳线没有跳线说明，希望大家在修到此款主板应引起注意，以免造成不必要的麻烦。
2．故障现象：P6VXM2T（威盛芯片组）主板不加电检修过程：经检查发现PWR-SW待机电压为1.2V，正常情况下应为3.3V以上，此电压变低大多数为南桥损坏或与其相连的门电路短路，首先用万用表档测PWR开关正极的对地数值为120Ω，正常应为600以上，说明此电路有明显短路的地方，经查找电路PWR正极通过R217（680）的限流电阻连接R213（472）的上位电阻，在经过C99电容滤波最后进入南桥，首先排除C99短路，拆下C99再测量PWR正极的对地数值还是120，这种情况可能是南桥短路，为了证实是不是南桥内部短路造成PWR开机电压过低，拆下R217，在测R217两端的对地数值，发现进南桥一边的对地数值为600多，说明故障不在南桥，在仔细查找线路发现PWR正极还与一门电路（U11）相连,此门电路的型号为74HCT74如图6-4所示，更换此门电路芯片，故障排除。
由于U11短路造成PWR电压过低,PWR,不能触发。
3. 故障现象：KTT主板不加电检修过程：测POWER SW 正极电压为1.2V，正常为3.3V以上，按下ATX电压接口，用万用表检测POWER SW的正极对地数值，只有180数值正常情况应为500数值以上，说明此线路有短路的地方！根据此电路图分析，最有可能短路的是U4和C290。
于是用热风台焊下U4，加电测试故障没有排除，在拆下C290，经加电测试故障排除。
由于C290短路拉低了POWER SW的电压，使POWER SW不能触发，造成主板不能正常开机。
4．故障现象：MS-6309主板不加电检修过程：加电后触发POWER SW一瞬间发现主板测试卡灯一闪之后，就没有反应了，再点击开关还是没有任何反应，将ATX电源拔出重新插了一下，点击POWER SW测试卡灯还是一闪就没有任何反应，这种现象一般都是主板存在严重短路的地方，主板上的开机电路应该是正常的，测试卡灯一闪说明绿线已被置于低电平，当绿线拉成低电平之后，12V、5V将供电开始输出，如果其中任何一根线有严重短路的地提供输，1117输入端又由HIP6501ACB提供，经查输入电压异常，故更换HIP6501ACB故障排除。
15. 故障现象：M770LRT主板810芯片组（只支持C1代）带Slot1及接口370接口不通电检修过程：查开机电路无异常，待机电压正常。
在查不出原因时用手挤压南桥，发现可以通电，故判断南桥虚焊，加焊后故障排除。
16．故障现象：一杂牌紫色865芯片组主板故障为不通电检修过程：经查线路PWR-sw一根接紫线5VSB，另一根接I/O（W83627HF/AN），绿线直接进I/O，经测量进入W83627HF/AN有高电平（注此I/O是高电平触发，一般I/O都是低电平触发）正常，当点击PWR-SW时测绿线（PS ON）没有跳变，故判断W83627HF/AN损坏，更换后故障解决。
17．故障现象：一块杂牌绿色主板845芯片组，故障为不通电。
检修过程：经查此主板开机电路由I/O（W8627F-AN）和南桥组成，测W8627F-AN周围电路和待机电压正常，测到南桥时，发现SLP SX信号没有跳变，故判断南桥损坏，更换南桥后故障解决。
18．故障现象：一块Inter原装810主板，故障为不通电检修过程：查开机电路由INTEL单片机控制，查外围电路没有异常，故判断为该单片机损坏，更换之后故障排除。
19．故障现象：P4×533主板故障为不加电检修过程：检查时发现点晶振一个引脚可加电，点另一个引脚关机。
测晶振两脚电压分别为0.7V，2.26V，换晶振及谐振电容后无效，更换与晶振相连的106电阻后故障排除。
20．故障现象：微星MS－6566主板，不加电。
检修过程：（小经验）此板在显卡附近有一组三针跳线，跳线如果跳错接2和3时（正常接1和2），需加显卡才能开机，把此跳线跳正确后故障依旧。
接着沿线路查发现AGP接口附近的IAM三极管击穿，更换后故障排除。
