利用ADS设计镜频抑制混频器的实例步骤.
基于ADS的微波混频器设计分析
基于ADS的微波混频器设计分析微波混频器是微波通信、雷达、遥感等领域中的关键元件之一，用于将高频信号和低频信号混合产生中频信号的装置。
混频器的性能直接影响到通信、雷达等系统的性能，因此混频器的设计分析显得十分重要。
本文将基于ADS软件进行微波混频器的设计分析。
首先需要确定混频器的拓扑结构，包括单/双平衡混频器、有源/无源混频器、集成电路/离散电路混频器等。
本文所设计的混频器采用的是二次调制反相器混频器拓扑结构。
其特点是简单、稳定、易于制作，适用于频率范围较窄的混频器。
设计步骤如下：1. 确定混频器的工作频率和中心频率。
本文所设计的混频器工作频率为10GHz，中心频率为10.7GHz，对应着数字电视中的IF频率。
2. 确定混频器的器件参数，包括本底电容、偏置电阻、电感等参数。
此处采用高电阻微带线（HML）结构，其特点是耗损低、带来的杂散响应小、比较适合混频器的设计。
通过ADS软件的HFSS模块进行电磁仿真，确定了微带线的结构参数。
3. 进行混频器的原理性仿真。
利用ADS软件的Circuit模块进行原理电路仿真，验证混频器的基本原理，同时优化电路参数。
5. 进行混频器的实测验证。
将混频器的电路制作出来，通过自制的测试软件进行测试，比较实测结果和仿真结果，验证混频器的性能。
通过上述步骤，本文成功设计出了一款工作频率为10GHz，中心频率为10.7GHz的二次调制反相器混频器。
仿真结果表明，混频器的转换损耗为7dB，带外抑制大于20dB，输出功率为5dBm。
实测结果表明，混频器的性能与仿真结果吻合，验证了混频器的可靠性和稳定性。
总之，本文通过ADS软件进行了微波混频器的设计分析，从分析混频器的拓扑结构到最终制作出电路，并对电路进行仿真和测试，最终得到了一款性能稳定的混频器。
镜频抑制混频器

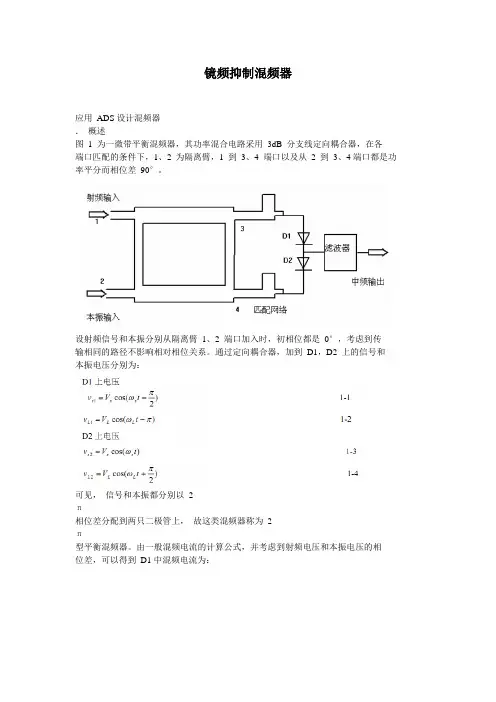

镜频抑制混频器应用ADS设计混频器．概述图1 为一微带平衡混频器，其功率混合电路采用3dB 分支线定向耦合器，在各端口匹配的条件下，1、2 为隔离臂，1 到3、4 端口以及从2 到3、4端口都是功率平分而相位差90°。
设射频信号和本振分别从隔离臂1、2 端口加入时，初相位都是0°，考虑到传输相同的路径不影响相对相位关系。
通过定向耦合器，加到D1，D2 上的信号和本振电压分别为：可见，信号和本振都分别以 2π相位差分配到两只二极管上，故这类混频器称为2π型平衡混频器。
由一般混频电流的计算公式，并考虑到射频电压和本振电压的相位差，可以得到D1中混频电流为：主要的技术指标有：1、噪音系数和等效相位噪音(单边带噪音系数、双边带噪音系数)；2、变频增益，中频输出和射频输入的比较；3、动态范围，这是指混频器正常工作时的微波输入功率范围；4、双频三阶交调与线性度；5、工作频率；6、隔离度；7、本振功率与工作点。
设计目标：射频：3.6 GHz，本振：3.8 GHz，噪音：<15。
2.具体设计过程2.1 创建一个新项目◇启动ADS◇选择Main windows◇菜单－File－New Project，然后按照提示选择项目保存的路径和输入文件名◇点击“ok”这样就创建了一个新项目。
◇点击，新建一个电路原理图窗口，开始设计混频器。
2.2 3dB 定向耦合器设计◇里面选择类“Tlines-Microstrip”◇选择，并双击编辑其中的属性，，这是微带线基板的参数设置，其中的各项的物理含义，可以参考ADS的帮助文档。
◇选择，这是一个微带传输线，选择，这是一个三叉口。
◇按照下图设计好电路图图2 3dB耦合器其中50 ohm传输线的线宽w＝0.98mm，四分之一波长长度为10.46mm，35ohm 传输线的线宽为w＝1.67mm，四分之一波长长度为10.2mm。
MTEE是三端口器件，有三个参数W1，W2，W3 具体是有定义的，可以此参考ADS帮助文档。
ADS射频电路课程设计——混频器设计与仿真
混频器的设计与仿真设计题目：混频器的设计与仿真学生姓名：学院：专业：指导老师：学号：日期: 2011年12 月20 日目录一、射频电路与ADS概述 (3)1、射频电路概述 (3)2、ADS概述 (3)二、混频器的设计 (7)1.混频器的基本原理 (7)2、混频器的技术指标 (9)三、混频器的设计 (9)1、3 D B定向耦合器的设计 (9)1.1、建立工程 (9)1.2、搭建电路原理图 (10)1.3、设置微带线参数 (11)1.4、耦合器的S参数仿真 (12)2、完整混频器电路设计 (17)3、低通滤波器的设计 ................................................................ 2错误!未定义书签。
四、混频器性能仿真 (23)1、混频器功能仿真 (23)1.1、仿真原理图的建立 (23)1.2功能仿真 (25)2、本振功率的选择 (27)3、混频器的三阶交调点分析 (28)3.1、三阶交调点的测量 (28)3.2、三阶交调点与本振功率的关系 (31)4、混频器的输入驻波比仿真 (31)五、 设计总结 (33)一、 射频电路与ADS 概述1、 射频电路概述射频是指超高频率的无线电波，对于工作频率较高的电路，人们经常称为“高频电路”或“射频（RF ）电路”或“微波电路”等等。
工程上通常是指工作频段的波长在10m ～ 1mm 或频率在30MHz ～ 300GHz 之间的电路。
此外，有时还含有亚毫米波（ 1mm ～0.1mm 或300GHz ～ 3000GHz ）等。
一方面，随着频率升高到射频频段，通常在分析DC 和低频电路时乐于采用的基尔霍夫定律、欧姆定律以及电压电流的分析工具，已不精确或不再适用。
分布参数的影响不容忽略。
另一方面，纯正采用电磁场理论方法，尽管可以很好的)()/(1038Hz f s m f c ⨯==λ全波分析和计及分布参数等的影响，但很难触及高频放大器、VCO、混频器等实用内容。
基于ADS的微波混频器设计分析
基于ADS的微波混频器设计分析1. 引言1.1 背景介绍微波混频器是一种广泛应用于无线通信系统和雷达系统中的重要器件，可以实现频率的转换和信号的混合。
随着通信技术的发展和需求的不断增加，对微波混频器的设计和性能要求也越来越高。
在过去的几十年里，微波混频器的设计方法和技术经历了多次革新和进步。
传统的方式主要是基于传统的电路设计和分析方法，但随着计算机仿真技术的发展，基于电磁场仿真软件如ADS的混频器设计方法变得越来越受到研究者的青睐。
混频器的设计需要考虑很多因素，如带宽、失配损耗、转换损耗等。
通过仿真实验和优化方法，可以快速准确地得到最佳的设计方案。
基于ADS的微波混频器设计分析具有很大的研究意义和应用前景。
本文将结合ADS软件的特点和微波混频器的设计原理，详细阐述混频器的设计流程和仿真实验，最终对设计结果进行讨论和总结。
也将提出改进方向和未来的发展展望，为微波混频器的设计和应用提供参考。
【2000字】1.2 研究意义微波混频器是微波通信系统中不可或缺的关键器件，其在频率转换和信号混合方面具有重要的应用价值。
混频器的设计和研究可以为微波通信技术的发展提供重要支撑。
微波混频器的设计可以实现频率的转换和信号的混频，能够使信号在不同频率之间的转换更为灵活和高效。
这对于实现更高速率的数据传输、更广带宽的信号传输以及更高精度的信号处理都具有很大的意义。
微波混频器在射频前端的应用中具有重要作用，能够实现信号的放大、滤波和频率转换等功能。
通过混频器的设计和优化，可以提高射频前端系统的性能和整体系统的可靠性。
微波混频器的研究还有助于深入理解微波电路设计的基本原理和技术，推动微波通信技术的发展和创新。
通过对混频器设计的深入研究，可以不断完善微波器件的性能和功能，推动微波通信技术的进步。
对微波混频器的设计和分析具有重要的研究意义和实际价值。
1.3 研究目的本文旨在通过基于ADS软件的微波混频器设计分析，探讨混频器在微波通信系统中的应用和优化。
基于ADS的微波混频器设计分析
基于ADS的微波混频器设计分析1. 引言1.1 背景介绍微波混频器是微波通信系统中的重要组件，用于将不同频率的微波信号混合，产生新的频率信号。
随着通信技术的发展和应用需求的不断增加，微波混频器的设计和性能要求也变得越来越严格。
为了满足不同应用场景下的需求，深入研究微波混频器的设计原理和优化方法尤为重要。
在微波混频器设计中，ADS(Advanced Design System)是一款常用的仿真软件工具。
它可以帮助工程师进行电路设计、仿真和优化，提高设计效率和精度。
通过结合ADS软件的强大功能和深入理解混频器的原理，可以更好地进行混频器设计和性能分析。
本文旨在通过基于ADS的微波混频器设计分析，探讨混频器的原理、设计步骤、仿真结果分析和参数优化等关键问题，为混频器设计提供一定的参考和指导。
通过该研究，可以更好地理解微波混频器的工作原理，优化设计方案，并提高混频器的性能和稳定性。
1.2 研究意义微波混频器是微波领域中非常重要的器件，其在通信、雷达、卫星导航等领域具有广泛的应用。
微波混频器的设计和优化可以有效地提高整个系统的性能，因此对其进行深入研究具有重要的意义。
研究微波混频器设计分析可以深入了解其工作原理和特性，进而探索如何优化其性能，提高混频器的转换增益、带宽和线性度等参数，从而实现更好的信号处理效果。
通过对微波混频器的研究，可以不断推动微波技术的发展，拓展其在各个领域的应用范围。
随着无线通信、卫星导航和雷达等领域的快速发展，对微波混频器的需求也日益增加。
通过深入研究微波混频器的设计和分析，可以为相关领域的技术人员提供参考和指导，推动微波混频器技术的不断创新和进步。
1.3 研究内容本文的研究内容主要包括以下几点：1. 对混频器原理进行深入分析，探讨不同类型混频器的工作原理和特点。
2. 介绍ADS软件的基本功能和特点，以及在微波混频器设计中的应用。
3. 探讨微波混频器的设计步骤，包括电路拓扑结构的选择、器件参数的确定等方面。
基于ADS的微波混频器设计分析
基于ADS的微波混频器设计分析微波混频器设计时采用了ADS软件，ADS软件能够优化微波混频器中的电路，提高微波混频器的工作性能。
微波混频器中采用了微电子技术、射频通信技术，运用ADS软件保障各项技术在微波混频器中的有效应用，促使微波混频器可以满足使用标准，因此，本文主要探讨ADS中微波混频器的相关设计。
标签：ADS；微波混频器；设计微波混频器设计中采用了单平衡混频器电路，此项电路设计时需以平面微带混合集成为基础，为了保障微波混频器设计的合理性，应该采用ADS软件完善设计，辅助安排电路的仿真，促使微波混频器能够达到技术指标，优化电路结构在微波混频器中的应用，表明ADS软件在微波混频器中的可靠性。
1 原理微波混频器在使用时过滤掉不需要的频率分量，主要由信号输入、非线性器件、本地振荡器、滤波器以及输出中频信号几个模块构成，当两个不相同频率的高频电压加载到一个非线性器件上后，应该要经过非线性变换，流经混频器的电流中有差频分量、谐波、基波以及直流分量[1]，比如这些电流中的差频分量，属于微波混频器中有用的中频信号，此时就要利用微波混频器过滤掉除差频分量以外的电流信号，得出差频分量以后完成混频的过程。
微波混频器使用ADS软件设计时要注意谐波平衡法的应用，分析混频器的非线性电路，简化混频器的电路设计。
2 优势ADS软件下，微波混频器设计表现出了明显的优势，首先是ADS简化了微波混频器的电路，在简单电路下就能完成频率的集成，提高了混频器工作的稳定性；然后是微波混频器的工作带宽设计的频程大，维护好混频器的性能[2]；最后是微波混频器采用ADS软件设计后优化了各项指标，包括噪声系数、带宽以及动态范围等，保障微波混频器的使用性能。
3 设计3.1 设计方案基于ADS的微波混频器设计方案中，最先要规划整体电路的拓扑设计，微波混频器的主要组成有：定向耦合器、电感线、二极管、阻抗匹配电路、相移线、匹配负载和中频及直流通路[3]，ADS软件给出了拓扑设计，混频器中的微波信号经过定向耦合器从输入端口1进入，本振功率的入口是输入口2，定向耦合器在混频器中区分了本振口与信号口，设计出了适当的距离，耦合度设计为10dB，阻抗变换器安装到混频管到耦合器的四分之一位置，阻抗完成匹配之后，信号与本振功率就可以准确的加载到二极管，混频器中安装的二极管为复阻抗，直接在正常的工作频率下测量，ADS在电路设计方案中使用了两个混频管，在相位关系的条件下促使信号与本振都能等分加载到对应的二极管上，混合电路与耦合器连接时，需采用分支线和环形桥连接，保障电线连接的合理性。
基于ADS的微波混频器设计分析
基于ADS的微波混频器设计分析【摘要】本文旨在通过ADS软件进行微波混频器的设计分析，首先介绍了微波混频器的工作原理，然后详细介绍了ADS软件的特点。
接着描述了微波混频器的设计流程，并说明了ADS仿真分析的重要性。
最后对仿真结果进行了分析，验证了基于ADS的微波混频器设计的有效性。
结论部分提出了未来研究方向，并总结了本文的研究意义。
通过本文的研究，可以为微波混频器的设计提供参考，为微波领域的研究提供借鉴，具有一定的实践意义和理论价值。
【关键词】微波混频器、ADS软件、设计分析、工作原理、仿真分析、有效性、未来研究方向、总结。
1. 引言1.1 研究背景微波混频器作为无线通信系统中不可或缺的元器件，其设计和性能对整个系统的运行起着至关重要的作用。
随着通信技术的不断发展和进步，对微波混频器的要求也越来越高，需要满足更加复杂的信号处理需求。
研究和探索基于ADS的微波混频器设计分析方法具有重要意义。
在过去的研究中，基于传统的设计方法来设计微波混频器存在一些局限性和不足之处，比如设计周期长、效率低、成本高等问题。
而利用ADS软件进行设计分析可以更加高效地完成设计过程，提高设计的准确性和稳定性。
通过对基于ADS的微波混频器设计分析研究，可以更好地了解微波混频器的工作原理和设计流程，从而提高微波混频器的性能和可靠性。
研究该领域也可以为未来微波混频器的设计提供重要的参考和指导，推动无线通信技术的发展和进步。
1.2 研究目的本文旨在探讨基于ADS的微波混频器设计分析，通过分析混频器的工作原理、ADS软件的介绍、设计流程、仿真分析和结果分析，来验证基于ADS的微波混频器设计的有效性。
其研究目的主要包括：1. 理解微波混频器的工作原理：通过分析微波混频器的工作原理，揭示混频器在信号处理中的重要作用，为设计分析提供基础理论支持。
2. 了解ADS软件的使用方法：ADS作为专业的微波电路仿真软件，具有强大的仿真分析能力，本文将介绍ADS软件的基本操作方法，为混频器设计提供技术支持。
基于ADS的微波混频器的设计与仿真
湖南文理学院芙蓉学院本科生毕业论文(设计)题目：基于ADS的微波混频器的设计与仿真学生姓名：吴炜学号： 10160132专业班级：通信1001班指导教师：戴正科完成时间： 2014年4月22日目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 课题背景及意义 (1)1.2 微波混频器介绍 (2)1.3 国内外研究现状 (3)1.4 设计要求 (5)1.5 方案比较与选择 (5)1.5.1 方案一：基于ADS的微波混频器的设计与仿真 (5)1.5.2 方案二：基于microwave office的微波混频器的设计与仿真 (6)1.5.3 方案三：基于CMRC的微波混频器的设计与仿真 (6)第2章设计平台的介绍 (7)2.1 ADS的概述 (7)2.2 ADS的仿真设计方法 (7)第3章混频器的基本理论 (9)3.1 混频器的技术指标 (9)3.1.1 变频损耗 (9)3.1.2 噪声系数 (10)3.1.3 隔离度 (11)3.1.4 动态范围 (12)3.1.5 本振功率与工作点 (12)3.1.6 工作带宽 (12)3.2 混频器的电路形式 (13)3.2.1 单端混频器 (13)3.2.2 单平衡混频器 (13)3.2.3 双平衡混频器 (14)第4章混频器的设计与仿真 (16)4.1 混频器的原理 (16)4.1.1 混频器的基本原理 (16)4.1.2 混频器的技术指标 (17)4.2 混频器的设计 (18)4.2.1 3dB定向耦合器的设计 (18)4.2.2 完整混频器电路设计 (23)4.2.3 低通滤波器的设计 (25)4.3 混频器性能仿真 (27)4.3.1 混频器功能仿真 (27)4.3.2 本振功率选择 (32)4.3.3 混频器的三阶交调点分析 (34)4.3.4 混频器的输入驻波比仿真 (38)总结与展望 (40)参考文献 (41)致谢 (43)摘要混频器（mixer）是通信系统的重要组成部分，用于在所有的射频和微波系统进行频率变换，用于通信接收机，也是频率合成器等电子设备中的重要组成部分，用混频器可以实现频率加、减运算功能。
第12章镜像抑制混频器的设计与仿真
（4）双击
，修改里面的属性，要求扫描频率从3GHz到
5GHz，扫描步长为100MHZ。
（5）保存电路，点击 按钮，进行仿真。
（6）在数据显示窗口中，点击 按钮，选择相应端口，分析
端口的耦合度及回波损耗，如图12-6所示。
图12-5 3dB定向耦合器仿真电路图
dB(S(3,1)) dB(S(4,1)) dB(S(4,2)) dB(S(3,2))
图12-1 理想混频器
通常，RF的功率比LO的小得多，不考虑调制信号的影响，乘法器
的输出频率为 f d nf L f s
微波工程中，可能的输出信号为三个频率之一：
差频或超外差 f IF f L f s
谐波混频 f IF nf L f s
和频或上变频 f IF f L f s
最关心的是超外差频率，绝大部分接收机都是超外差工作，采 用中频滤波器取出差频，反射和频，使和频信号回到混频器再次 混频。外差混频器的频谱如图12-2所示，RF的频率关于LO的频率 对称点为RF的镜频。镜频的功率和信号的功率相同，由于镜频与 信号的频率很近，可以进入信号通道而消耗在信号源内阻。恰当 处理镜频，能够改善混频指标。
（1）创建新项目
•启动ADS2009
•选择Main windows
•菜单栏【File】→【New Project】，按照提示选择项目保存
的路径和输入文件名
•点击
按钮，创建新项目
•点击 ，新建电路原理图窗口，开始设计混频器
（2）在 “Tlines-Microstrip”类中，选择 ，并双击编辑属性，其中H=0.6mm，Er=4.2，Mur=1，其他属性可 以默认。选择微带传输线 ，和三端口器件 按照图12-4连接电路图，并设置相应参数。
实验镜频抑制混频器实施方案
应用ADS 设计混频器1． 概述图1为一微带平衡混频器，其功率混合电路采用3dB 分支线定向耦合器，在各端口匹配地条件下，1、2为隔离臂，1到3、4端口以及从2到3、4端口都是功率平分而相位差90°.图1设射频信号和本振分别从隔离臂1、2端口加入时，初相位都是0°，考虑到传输相同地路径不影响相对相位关系.通过定向耦合器，加到D1，D2上地信号和本振电压分别为：D1上电压)2cos(1πω-=t V v s s s 1-1)cos(1πω-=t V v L L L 1-2D2上电压)cos(2t V v s s s ω= 1-3)2cos(2πω+=t V v L L L 1-4可见，信号和本振都分别以2π相位差分配到两只二极管上，故这类混频器称为2π型平衡混频器.由一般混频电流地计算公式，并考虑到射频电压和本振电压地相位差，可以得到D1中混频电流为：∑∑∞-∞=∞-+-=m n L s m n t jn t jm I t i ,,1)]()2(exp[)(πωπω同样，D2式中地混频器地电流为：∑∑∞-∞=∞++=m n L s m n t jn t jm I t i ,,2)]2()(exp[)(πωω当1,1±=±=n m 时，利用1,11,1-++-=I I 地关系，可以求出中频电流为：]2)cos[(41,1πωω+-=+-t I i L s IF主要地技术指标有：1、噪音系数和等效相位噪音(单边带噪音系数、双边带噪音系数)；2、变频增益，中频输出和射频输入地比较；3、动态范围，这是指混频器正常工作时地微波输入功率范围；4、双频三阶交调与线性度；5、工作频率；6、隔离度；7、本振功率与工作点.设计目标：射频：3.6 GHz ，本振：3.8 GHz ，噪音：<15.2.具体设计过程2.1创建一个新项目◇ 启动ADS◇ 选择Main windows◇ 菜单－File －New Project ，然后按照提示选择项目保存地路径和输入文件名 ◇ 点击“ok ”这样就创建了一个新项目. ◇ 点击，新建一个电路原理图窗口，开始设计混频器.2.2 3dB定向耦合器设计◇里面选择类“Tlines-Microstrip”选择，并双击编辑其中地属性，，这是微带线基板地参数设置，其中地各项地物理含义，可以参考ADS地帮助文档.◇选择，这是一个微带传输线，选择，这是一个三叉口.◇按照下图设计好电路图图2 3dB耦合器其中50 ohm传输线地线宽w＝0.98mm，四分之一波长长度为10.46mm，35ohm 传输线地线宽为w＝1.67mm，四分之一波长长度为10.2mm.MTEE是三端口器件，有三个参数W1，W2，W3具体是有定义地，可以此参考ADS帮助文档.◇选择类“Simulation－S_Param”并把仿真器和“Term”拉出来放好.图3◇双击，修改里面地属性，要求从3GHz到5GHz扫描..◇保存文档.◇按“F7”仿真.◇在“DataDisplay”窗口中，按，如下图所示，看端口地耦合度.图4结果如下图所示图5 输出端口间地相位差同样地办法可以看到输出端口地相位差、输入端口地隔离度、输入端口地回波损耗等.图6 输出端口地相位差图7 输入端口地回波损耗图8 输入、输出端口地隔离度2.3低通滤波器◇在类“Lumped-Components”里面选择电容，和电感，按照下图设计电路.图9 低通滤波器电路图◇加上仿真器，设计为，表示从0.01GHz，扫描到4GHz.◇按“F7”仿真.◇在出现地“DataDisplay”窗口中，按，选择加入S21，仿真结果如下图所示.图10 低通滤波器仿真结果2.4 混频器频谱分析2.41设计完整地电路图图11 完整地电路图把混频器地电路图分解为如下图所示地8个部分，下面分别说明一下这8个部分具体地情况.图12第一部分第二部分第三部分就是上面设计出来地3dB定向耦合器，具体请参考3dB耦合器一章.第4部分匹配电路第5部分是晶体管，其中晶体管是使用了模型，具体操作是这样地，先在类“Devices-Diodes”里面，选择，并双击修改里面地属性，建立二极管模型，具体地参数设计参考下图13.图13 选择，并在相应地位置把器件放好，其中DIODE1，和DIODE2都是引用了刚才设计地二极管模板“DIODEM1”.第6部分是输出阻抗匹配电路，使用传输线做阻抗匹配，第6部分第7部分是低通滤波器，具体电路参考低通滤波器设计电路.第8部分是一个“Term”，用来做输出负载地.“Term”是在“Simulation S-Param”中获得地..第8部分注意：第1部分是射频输入端口，端口号就是(Num)要设计为“1”；第2部分是本振输入端口，端口号要设计为“3”.这是一般用HB Simulation仿真地规范要求.2.42设置变量◇在电路原理图窗口上，选择，双击，修改其属性，如下图所示.◇在类“Optim/Stat/Yield/DOE”里面，选择，并双击修改其属性为2.43配置仿真器在类“Simulation-HB”里面选择和，先双击修改其属性，主要是把温度改为符合IEEE标准地16.85度.◇双击，配置谐波平衡仿真器，具体参见下图图14图15图16图17图19 选择krylov来做噪音仿真◇按“F7”进行仿真.对话框里面输入“dBm(Vif)”点击“Ok”就可以显示中频输出地频谱分量.图20仿真结果如下图所示：◇选择，选择显示“ConvGain”结果如下图所示图21图222.5噪音系数仿真在上面仿真地基础上，稍微把仿真器修改一下就可以得到噪音系数地仿真结果，双击，修改第二项“Sweep”图23表示不在对本振功率“PLO”进行扫描，其他项目不需要做任何改动.◇按“F7”进行仿真.◇在新出现地“DataDisplay”窗口中，选择，并把nf(2)添加进去.noisefreq200.0MHz nf(2)14.0352.7噪声系数随RF频率地变化在上面噪音仿真地基础上，做如下改动：◇修改变量如下图所示：◇把射频输入端地功率源换成一个“Term”. ◇在类“Simulation-HB”选择一个，双击修改其属性为：图24表示从1.0GHz扫描到6.0GHz，步长是0.1GHz. ◇配置仿真器，如下图所示.图25图27图28图29◇按“F7”进行仿真.输入“plot_vs(nf(2),HB_NOISE.RFfreq)最后地仿真结果如下图所示.图30 2.8三阶交调系数电路原理图不变，然后做下面地修改◇设置变量如下图所示：◇设计输出变量，在类“Optim/Stat/Yield/DOE”里面点击，然后双击编辑属性在类“Sources-Freq Domain”里面，选择，并把该器件放在1端口，就是射频输入端口，双击修改其属性.◇仿真器配置图31图32图33图34◇按“F7”进行仿真在新出现地“DataDisplay”窗口中，选择，双击，在“advance”里面加入“dBm(Vif)”，，并修改坐标最后地仿真结果如下图所示图352.9功率－三阶交调系数◇在上面地基础上，修改下面地参数◇变量◇把仿真器中地一项改掉，其他不变，就是加入了一个扫描变量◇最后仿真地结果是图36总结这是一个微带平衡混频器，主要是有几部分组成：3dB定向耦合器、二极管地输入、输出阻抗匹配电路、两个二极管、输出低通滤波器.在这篇文章中，我们先介绍了3dB定向耦合器地仿真，其中原理部分可以参考其他资料，在知道了原理后，可以利用一些小软件计算线宽，该软件陈抗生老师哪里有地.后面是介绍一个低通滤波器地设计和仿真，这是比较简单地，用于输出中频滤波.后面是分别设计和仿真了这个Mixer地频谱、噪音、增益-本振功率曲线、射频频率-噪音系数曲线等等.整个过程中，电路地原理图都是不变地，改变地只是端口地配置、仿真器地配置还有变量地配置.其中有几个规律.对于用来仿真Mixer地HB Simulation要求1端口是射频输入端口、2端口是中频输入端口、3端口是本振输入端口.输入部分一般使用功率源，输出负载是使用“Term”.仿真器地配置中，一般Freq[1]是本振频率，Freq[2]是射频频率，Order一般是要大于1地或者就是变成线性电路仿真了，Sweep是加入扫描变量地选项，只能扫描直接变量，表达式不能扫描，另外计算噪音地时候要选上“Nolinear”，Noise[1]噪音输入频率是射频，分析地频率是中频.Noise[2]选择输出节点是“Vif”.这是一般地配置情况，具体地可以参考上面地章节.教训：因为这个过程中电路原理图要反复用到，也许有同学会选择直接从电路原理图中Copy(Ctrl+a；Ctrl+c；Ctrl+v)过去，事实证明，ADS地这个功能有点缺陷，可能会造成器件之间地连线出问题，建议不要这样处理，可以把文件先做一个备份，然后把备份地名字改掉，这样方面，而且可靠.版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.y6v3A。
相位平衡式镜频抑制混频器的ADS仿真与设计
１ 引 言
在外 差式 微波接 收机 系统 ＿ １ ］ 中， 由于镜频 噪声 与本 振混频后产生的干扰与有 用信 号 同时在 中频端 口输 出 ， 带 再经过 ３ ｄ Ｂ中频正 交耦合 器 ， 就形成 有 中频输 出。它实 际
Ｗ ＡＮＧ Ｃｈ ａ ｏ
（ Ｃｈ ｉ ｎ ａ Ａｉ ｒ ｂ ｏｒ ｎｅ Ｍｉ ｓ ｓ ｉ ｌ ｅ Ａｃ ａ ｄ ｅ ｍ ｙ，Ｌｕ ｏｙ ａ ｎ ｇ ４ ７ １ ０ ０ ９）
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ Ｉ ｎ ｏ ｒ ｄ ｅ ｒ ｔ ｏ ｍｅ ｅ ｔ ｔ ｈ ｅ ｎ ｅ ｅ ｄ ｏ ｆ ａ ｎ ｔ ｉ — ｉ ｎ ｔ ｅ ｒ ｆ ｅ ｒ ｅ ｎ ｃ ｅ ｉ ｎ Ｒ Ｆ ｒ ｅ ｃ ｅ ｉ ｖ ｉ ｎ ｇ ｓ ｙ ｓ ｔ ｅ ｍ。 ｆ ｕ ｎ ｄ ａ ｍｅ ｎ ｔ ａ ｌ ｔ ｈ ｅ ｏ ｒ ｙ ｏ ｆ ｔ ｈ ｅ ｉ ｍａ ｇ ｅ ｒ ｅ ｊ ｅ ｃ ｔ ｉ ｏ ｎ ｍｉ ｘ ｅ ｒ ｉ ｓ ｉ ｎ — ｔ ｒ ｏ ｄ ｕ ｃ ｅ ｄ， ａ ｎ ｄ ａ ｄ ｅ ｓ ｉ ｇ ｎ ｏ ｆ ｔ ｈ ｅ ｉ ａ ｇ ｍ ｅ － ｒ ｅ ｊ ｅ ｃ ｔ ｉ ｏ ｎ ｍｉ ｘ ｅ ｒ ｗａ ｓ ｆ ｉ ｎ ｉ ｓ ｈ ｅ ｄ ．Ｔｈ ｅ ｉｘ ｍ ｅ ｒ ｉ ｓ ｍａ ｄ ｅ ｕ ｐ ｏ ｆ ｔ ｗｏ ｍｉ ｘ ｅ ｒ ｕ ｎ ｉ ｔ ｓ 。 ＲＦ ｓ ｉ ｇ ｎ ａ ｌ ａ ｎ ｄ ｉ ｍａ ｇ ｅ ｓ ｉ ｇ ｎ ａ ｌ ｃ ａ ｎ ｂ ｅ
洛阳 ４ ７ １ ０ ０ ９ ） （ 中国空空导弹研究院 摘 要
针对射频接收系统高抗 干扰能力 的需求 ， 分析 了具有镜像频率抑制的混频器的基本 该混频器 由两个混频单元组成 ， 利用输 出信号 的相位关系识别 Ｒ Ｆ 信号 和镜频信号 ， Ｒ Ｆ混频 信号在输 出端 口同相叠加 ， 镜频混频信
基于ADS的微波混频器设计与仿真
２混 频器 的设计
献 及充 分 的理 论 进行分 析， 最 后再 确 定 电路 拓扑如 下 图所示 。 由 二 极管 和 直流 电路 和 匹配 荷载 构 成 图。 再 经由定 向耦 合 器入 口 ｌ 输 入微 波 信号 ， 又 从该器 另 一个 进 入 口 ２ 进 入本 振功 率 。 进 入 本 振 口的信号要 与该 耦 合器 有一定 的分离 ， 通 常为 １ ０ ｄ Ｂ 。 该耦 合 器 与 混频 管之间 通常 须要 有阻抗 ， 波长为１ ／ ４ ， 用来 完成 阻抗 的匹配 ，
２ ． ５ 混 频 器的 选 型和 技 术 性 能指 标
非 线 性器 件 ， 选择 无 源器件 二极 管。 在微 波 混频 器 处理 微 波 ／毫 米波 、 频段 时， 具 体采 用 Ｓ Ｂ Ｄ二极 管。 Ｓ Ｂ Ｄ是 一种 热 载流 子 参 考文献
二 极管 。 采用 Ｓ Ｂ Ｄ二 极管 能够 使得 电路结 构更 简单 ， 运行 效果 更 作带宽 可 以做 得比较 宽 ， 倍 频程有 时能 够达 到几个， 或 者几十个。 除此 之 外 ， Ｓ Ｂ Ｄ二 极管 的 线性 程度 好。 综上 各优 点 ， 在 微 波 ／毫 米波 混频 器 中， 主要 变频 元件通 常采 取 Ｓ Ｂ Ｄ二极 管为材 料。 由于 作者 简介 毫 米波 混频 器 的应用场 合 比较 广泛 ， 性能 要求 通常也 是不 同的 。 在实 际工程 中， 微 波混 频器 的指标 如下 ：
１引 青
（ １ ） 重要 指标 ： 噪 声系数、 变频 损耗 ； （ ２ ） 其他 指标 ： 端 口隔离 、 输入 驻波 比、 动态 范围、 频带 宽度 。
基于ADS的微波混频器设计与仿真
差 频分 量 完 成 混频 网 。混 频 器主 要 组 成 如 图 １ 示 。 所
★基金项 目 ： 国家 自然科学基金 资助 （１ ７ １３ 。 ６ ０ １９ ）
２ ，８ 口１ Ｉ
Ｔ ｓ Ｄ， ｅ ｔ ｓ＆ Ｓｏ ｕ ｉ ｎ ｌ ｔｏ
线性变换 ，电流 中包含直 流分量 、基波 、谐 波 、和频 、差
辅助设计 ，电路仿真和０４ 。 ￣Ｌ － 预期 目标技术指标要求 ： 射频频率为 ４ ＧＨ 本振频 ． ｚ； ８ 率为 ５ Ｈ 变频损耗 ≤ １ ｄ 噪声 系数 ≤ １ｄ 。 Ｇ ｚ； ２ Ｂ； ５Ｂ
频分 量等 。其 中差 频分 量 一就 是混 频所 需要 的 中频 成分 ，
绍了 ３Ｂ定向耦合器的仿真 ，分析了低通滤波器 ，最后对 ｄ
整个电路进行设计和仿真， 所测结果基本满足设计参数要求。
ｔ ｈ ｅ ｉ ｆｍ ｃ ｏ ｖ ｘ ｒｔ ｅ ｒ ， ｈ ｎ ｌ ｓ ｆｍｉｒ ｗａ ｅ ｍｉ ｅｓ ｂ ｓｄ ｏ ｈ ｒｎ ｉ ｌ，ｔ ｅ ｄ ｓ ｎ ｃ ｎ ｅ Ｏ ｔ ｅｄ ｓ ｎ ｇ ｏ ｒ ｗａ ｅ ｍｉ ｅ ｈ ｏ ｙ ｔ ｅ ａ ａｙ ｉ ｏ ｃｏ ｖ ｘ ｒ ａ ｅ ｎ ｔ ｅ ｐ ｉ ｃｐ ｅ ｈ ｅｉ ｅ ｔｒ ｉ ｓ ｇ ｒ ｑ ｅ ｃ ｆ５ ｆｅ ｕ ｎ ｙ ｏ ＧＨｚ ｓ ｇｅ ｂ ａ ｃ ｄ ｍ ｉｒ ｗａ ｅ ｍｉ ｅ ，ｃ ｍｐ ｅ ｅ ｔ ｅ ｓ ｇ ｅ ｂ ｌ ｃ ｄ ｍｉ ｅ ｓ３ Ｂ ｉｅ ｔ ｎ ｌｃ ｕ ｌ ｒ ｉ ｌ — ａ ｎ ｅ ｃ ｏ ｖ ｘ ｒ ｏ ｌ ｔ ｈ ｉ ｌ — ａａ ｅ ｘ ｒ ｄ ｄ ｒ ｃｉ ａ ｏ ｐ ｅ ， ｎ ｌ ｎ ｎ ｏ
基于ADS的微带平衡混频器设计
基于ADS的微带平衡混频器设计摘要：无线通信技术的迅猛成长，给予了无线局域网（WLAN）巨大的发展空间，其对传输的可靠性、抗干扰性的要求，奠定了混频器在通信系统中强而有力的地位。
在参考了大量相关文献后，本文提出了一种适用于目前主流通信频段2.4GHz ISM的微带平衡混频器，它不仅具有尺寸小、易集成、易匹配的特点，而且具有抗干扰性强、驻波比小等优点。
本课题对微带平衡混频器进行了理论分析，并借助ADS软件完成设计仿真，仿真结果满足设计要求，这将对混频器的实际研究产生重大影响。
关键词：无线局域网微带平衡混频器ADS软件The design of Micro strip-balanced mixer based on ADSAbstract: With the rapid development of wireless communication technology, wireless local area network (WLAN) obtains huge space for development, the requirements of highly reliability and Interference-opposition in the process of transmission makes mixer the indispensable device in the communication system. In reference to a lot of literature, this paper presents a Micro strip-balanced mixer which is applied to the current main stream communication frequency of 2.4 GHz ISM, which not only has the characteristics of small size, being easy to integrate and easy to match, but also has the advantages of highly Interference-opposition and small VSWR. The proposed Micro strip-balanced mixer has been theoretically analyzed and simulated using ADS software. The simulation results meet the requirements of design, which will have a major impact on the study of mixer in reality.Keywords: WLAN Micro strip-balanced mixer ADS softwar一、绪论（一）研究背景及意义1、混频器的研究背景的迅猛成长，带动了无线技术的不断成长。
ADS混频器设计
实验三混频器的设计与仿真
班级电子（3）座号姓名
一．实验目的
1、了解微波混频器的原理及其设计方法。
2、学习使用ADS软件进行微波电路的设计，优化，仿真。
二．实验内容
1、使用ADS软件设计一个微带混频器，并对其参数进行优化、仿真。
2、根据软件设计的结果绘制电路版图，并加工成电路板。
三．微带滤波器的技术指标
1、射频：3.6GHZ
2、本振：3.8GHZ
3、噪音系数：<15
四．ADS软件的使用
本节内容是介绍使用ADS软件设计微带带通滤波器的方法：包括原理图绘制，电路参数的优化、仿真，版图的仿真等。
五．混频器的设计
设计一个90°平衡混频器，具体内容包括3dB分支桥定向耦合器设计、低通滤波器电路设计、输入输出匹配电路设计、混频器总电路特性测试：变频增益，隔离度、IF输出功率，输出频谱等
六．生成混频器的原理图
在原理图设计窗口中选择混频电路的工具栏，窗口左侧的工具栏变为右图所示，在工具栏中点击选择耦合线Mcfil，并在右侧的绘图区放置选择微带线MLIN ，以及控件MSUB 分别放置在绘图区中
选择画线工具将电路连接好，
混频器件参数后的原理图
设计完整的电路图
定向耦合器设计
七．观察仿真曲线。
混频器的ADS设计
完整电路 直流偏置 输出匹配 输入匹配
IF RF LO
State Key Laboratory of Millimeter Waves, Southeast University, P. R. China
（4）进行谐波平衡仿真分析，测量要求指标
单音谐波平衡仿真
单音谐波平衡仿真，本振2 GHz，射 频输入3.25 GHz，中频输出1.25 GHz。 本振功率0dBm,射频输入功率-30dBm。
单端有源混频器（下变频） 单端有源混频器（下变频）的ADS设计 设计
State Key Laboratory of Millimeter Waves, Southeast University, P. R. China
用途， 一. 用途，背景以及设计要求
用途背景： 混频器主要用于频率变换，在通信系统中有着重要作用，
四.总结
本仿真使用了直流（DC）仿真，S参量仿真和谐波 平衡仿真等仿真方法。 设计要求输入射频功率-30dBm时，输出功率也应该 达到-30dBm，本仿真中只达到越-32dBm。这应该与 选用的器件有一定关系，器件到3G以上性能已经不 是很好。 本仿真采用了单平衡混频器结构，电路结构容易实现， 缺点是很难做到宽带应用中本振信号，射频信号以及 中频信号的隔离。该设计要求如采用单平衡或双平衡 混频器设计，可以取得更好效果。
（1）选择有源器件，确定直流偏置网络
器件选择：摩托罗拉MMBR941 器件类型及特点：NPN型双极晶体管 用于高增益，低噪声小信号放大器设计 截止频率：8GHz
State Key Laboratory of Millimeter Waves, Southeast University, P. R. China
混频器的ADS优化设计与仿真
混频器的ADS优化设计与仿真张翠芳【摘要】在射频系统中，混频器可以将较高频率的输入信号变换为较低频率的输出信号，以便对信号进行后续的调整和处理，一般通过混频二极管实现频率的变换。
文章主要采用ADS软件对接收电路中的混频部分进行性能上的优化设计，运用软件的HARMONICBALANCE仿真器中的参数扫描（Sweep）功能和扫描控制器进行仿真，得到三阶交调图和最理想的本振功率。
通过ADS对射频混频器的仿真，得到了混频器的一些重要性能指标，大大提高了设计效率，缩短设计周期，并对混频器的参数进一步优化，提高了混频器性能。
%The RF system, The mixer can transform the high frequency input signal into lower frequency output signal, In order to more easily to adjust and process signal. Usually by frequency mixing diode to transform frequency, this paper mainly use the ADS software to perform the mixing part of receiving circuit, Using the Scan （Sweep） function parameters of the HARMONIC and scanning controller to simulation, get the first three into the figure and the most ideal vibration power, improve the design efficiency greatly, shorten the design cycle, and the parameters of the mixer further optimization toimt~rove the. miY~r n~rf,~rm【期刊名称】《电子与封装》【年(卷),期】2011(011)010【总页数】3页(P28-30)【关键词】ADS;混频器;输出功率;驻波比【作者】张翠芳【作者单位】太原科技大学,太原030006【正文语种】中文【中图分类】TN62混频器是射频系统中用于频率变换的部件，具有广泛的应用领域，其具有可以将输入信号频率升高或降低而不改变原信号的特性。
应用ADS软件设计镜像抑制混频器
应用ADS 软件设计镜像抑制混频器1摘要本文论述了应用ADS 软件设计二极管电阻性混频器的过程，应用谐波平衡法对混频器的非线性特性进行了分析，给出了C 波段镜像抑制混频器的设计例子。
关键词：二极管电阻性混频器设计 ADS 软件 谐波平衡法 非线性分析 镜像抑制混频器概述近年来，随着微波器件与技术的快速发展，在雷达和通信等领域，接收系统普遍采用了低噪声放大器作为前级，大大降低了系统的噪声系数，提高了灵敏度。
混频器对接收系统的影响和作用似乎越来越小，事实并非如此。
对于单边带系统，特别是中频较低的单边带系统来讲，镜像噪声会对噪声带来很大影响。
所谓镜像信号边带是有用信号边带相对于本振信号对称的另一个边带，它与本振混频后产生的中频信号与信号边带产生的中频信号相同。
对于单边带系统，当低噪声放大器频带较宽，且中频不高时，镜像噪声会通过混频器进入系统，造成系统噪声系数恶化。
因此，在低噪声放大器频带较宽，且中频不高的单边带系统中，必须使用镜像抑制混频器。
镜频抑制度表示对镜像噪声的抑制程度，镜频抑制度β定义为：'G G=β其中G 信号边带增益G ’ 镜像边带增益 则微波接收机噪声系数与镜频抑制度的关系为： )11log(10)(β+=dB M其中M(dB) 微波接收机噪声系数的恶化量 表1为镜频抑制度与噪声系数恶化量的数据镜像抑制混频器设计1镜像抑制混频器的主要技术指标 信号频率 3.6GHz 本振频率 3.8GHz 中频频率 200MHz 噪声系数 15dB 镜像抑制度 15dB2镜像抑制混频器的组成镜像抑制混频器电原理图如图1。
3dB正交耦合器射频端口ＶS同相功率分配器平衡混频器 １平衡混频器 ２本振ＶLＶL1ＶL23412ＶS1ＶS2Ｚ0＝503dB中正交耦合5678频输出电路下边带中频输出上边带中频输出图1由图1可知镜像抑制混频器由两个平衡混频器、一个射频正交耦合器、一个中频正交耦合器和一个同相功率分配器组成。
