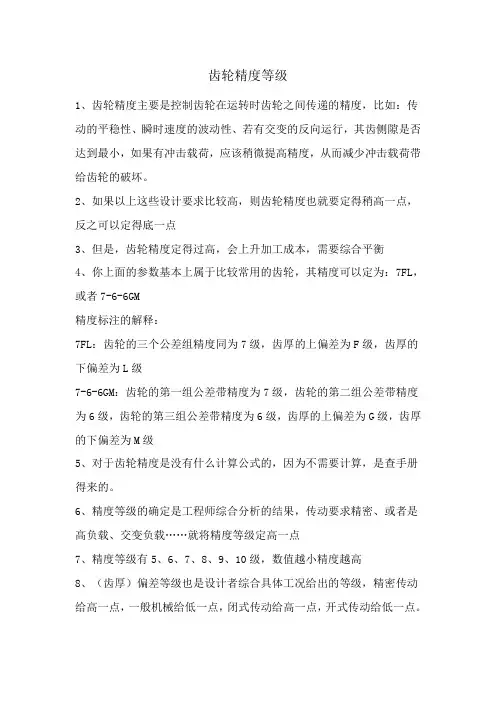

齿轮精度等级

齿轮精度等级

2009-06-20 08:47

1、齿轮精度主要是控制齿轮在运转时齿轮之间传递的精度，比如：传动的平稳性、瞬时速度的波动性、若有交变的反向运行，其齿侧隙是否达到最小，如果有冲击载荷，应该稍微提高精度，从而减少冲击载荷带给齿轮的破坏。

2、如果以上这些设计要求比较高，则齿轮精度也就要定得稍高一点，反之可以定得底一点

3、但是，齿轮精度定得过高，会上升加工成本，需要综合平衡

4、你上面的参数基本上属于比较常用的齿轮，其精度可以定为：7FL，或者7-6-6GM

精度标注的解释：

7FL：齿轮的三个公差组精度同为7级，齿厚的上偏差为F级，齿厚的下偏差为L级

7-6-6GM：齿轮的第一组公差带精度为7级，齿轮的第二组公差带精度为6级，齿轮的第三组公差带精度为6级，齿厚的上偏差为G级，齿厚的下偏差为M级

5、对于齿轮精度是没有什么计算公式的，因为不需要计算，是查手册得来的。

6、精度等级的确定是工程师综合分析的结果，传动要求精密、或者是高负载、交变负载……就将精度等级定高一点

7、精度等级有5、6、7、8、9、10级，数值越小精度越高

8、（齿厚）偏差等级也是设计者综合具体工况给出的等级，精密传动给高一点，一般机械给低一点，闭式传动给高一点，开式传动给低一点。

9、（齿厚）偏差等级有C、D、E、F、G、H、J、K、L、M、N、P、R、S级，C级间隙最大，S 级间隙最小。

10、不管是精度等级，还是偏差等级，定得越高，加工成本也越高，需要综合分析之后再具体的给出一个恰当的精度等级和偏差等级。

11、对于齿轮的常规检验项目，分为3组检验项目，分别如下：

12、第一组检验项目主要是保证传递运动的准确性，其项目包括：切向综合公差Fi'、周节累积公差Fp、k个周节累积公差Fpk、径向综合公差Fi"、齿圈径向跳动公差Fr、公法线长度变动公差Fw

13、第二组检验项目主要是保证传递运动的平稳性、噪声、振动，其项目包括：切向一齿综合公差fi'、基节极限偏差fpb、周节极限偏差fpt、径向一齿综合公差fi"

14、第三组检验项目主要是保证载荷分布的均匀性，其项目包括：齿向公差Fβ、接触线公差Fb、轴向齿距极限偏差Fpx

15、齿轮的齿坯公差的精度等级为：5、6、7、8、9、10级

16、齿轮中间的孔公差、及其形位公差：IT5、IT6、IT7、IT8级

17、齿轮轴的尺寸公差、及其形位公差：IT5、IT6、IT7

18、顶圆直径公差：IT7、IT8、IT9

19、基准面的径向跳动、基准面的端面跳动：根据直径的大小，按照5、6、7、8、9、10级查表

20、需要说明一下：我给出的·第一组、第二组、第三组检验项目是比较全的，但是，在实际中，在实际的图纸上，我们列出的检验项目没有这么多，太多了不但给检验带来麻烦，还增加制造成本，所以，在图纸上只检验其中的几项即可，你可以参看一下专业的齿轮图纸，也可以在《机械设计手册》上看看例题，在此给你列出常规要检查的、在图纸上要列出来的项目：

21、小齿轮的检验项目：

21、根据你上面给出的参数，小齿轮的精度等级可以定为7FL，接下来级，就是按照精度等级差手册：

22、周节积累公差Fp：0.063

23、周节极限偏差fpt：0.018

24、在图纸上标注的齿坯公差：内孔按照IT7级：在手册上按照孔径大小查《标准公差表》

25、顶圆的径向跳动：按照外径尺寸大小查《标准公差表》

26、大齿轮的检验项目：

27、周节积累公差Fp：0.090

28、周节极限偏差fpt：0.020

29、在图纸上标注的齿坯公差：内孔按照IT7级：在手册上按照孔径大小查《标准公差表》

30、顶圆的径向跳动：按照外径尺寸大小查《标准公差表》

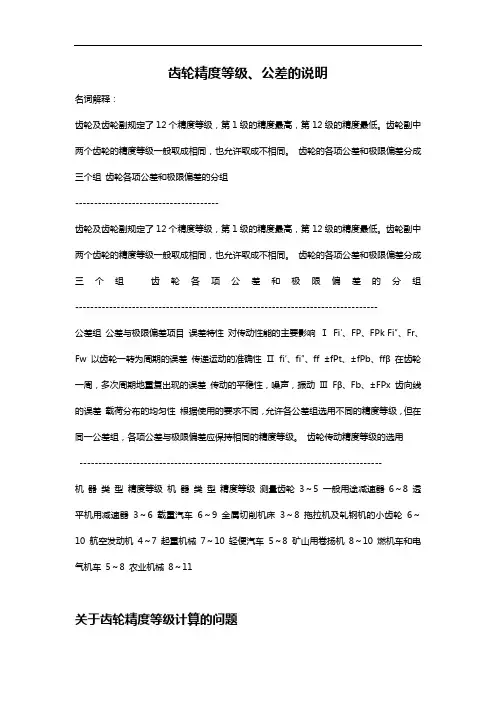

本网络手册中的圆柱齿轮精度摘自（GB10095—88），现将有关规定和定义简要说明如下：

(1) 精度等级

齿轮及齿轮副规定了12个精度等级，第1级的精度最高，第12级的精度最低。齿轮副中两个齿轮的精度等级一般取成相同，也允许取成不相同。

齿轮的各项公差和极限偏差分成三个组（参见）。

根据使用的要求不同，允许各公差组选用不同的精度等级，但在同一公差组内，各项公差与极限偏差应保持相同的精度等级。参见齿轮传动精度等级选择

(2) 齿轮检验与公差（参见）

根据齿轮副的使用要求和生产规模，在各公差组中选定检验组来检定和验收齿轮精度。

(3) 齿轮副的检验与公差（参见）

齿轮副的要求包括齿轮副的切向综合误差ΔF ic′，齿轮副的一齿切向综合误差Δf ic′，齿轮副的接触班点位置和大小以及侧隙要求，如上述四方面要求均能满足，则此齿轮副即认为合格。

(4) 齿轮侧隙

齿轮副的侧隙要求，应根据工作条件用最大极限侧隙j nmax(或j tmax)与最小极限侧隙j nmin(或

j

tmin)来规定。

中心距极限偏差(±f a)按“中心距极限偏差”表的规定。

齿厚极限偏差的上偏差E ss及下偏差E si从齿厚极限偏差表来选用。例如上偏差选用F(=-4f Pt)，下偏差选用L(=-16f Pt)，则齿厚极限偏差用代号FL表示。参看图“齿轮、齿轮副误差及侧隙的定义和

代号”。

若所选用的齿厚极限偏差超出齿厚极限偏差表所列14种代号时，允许自行规定。

(5) 齿轮各项公差的数值表

齿距累积公差F P及K个齿距累公差F PK齿向公差Fβ公法线长度变动公差F w

轴线平行度公差中心距极限偏差(±f a)齿厚极限偏差接触斑点

齿圈径向跳动公差F r径向综合公差F i″齿形公差F f齿距极限偏差(±f Pt)

基节极限偏差(±f Pb)一齿径向综合公差f i″齿坯尺寸和形状公差

齿坯基准面径向和端面跳动齿轮的表面粗糙度R a圆柱直齿轮分度圆上弦齿厚及弦齿高

(6) 图样标注

在齿轮零件图上应标注齿轮的精度等级和齿厚极限偏差的字母代号。

标注示例

a) 齿轮三个公差组精度

同为7级，其齿厚上偏差为F，下偏差为L：

b) 第Ⅰ公差组精度为7级，第Ⅱ、

Ⅲ公差组精度为6级，齿厚上偏差为G，

齿厚下偏差为M：

c) 齿轮的三个公差组精

度同为4级，其齿厚上偏差为

-330μm，下偏差为-405μm：

齿轮各项公差和极限偏差的分组

公差组公差与极限偏差项目误差特性对传动性能的主要影响
