拆解液晶显示器MOD过程图解
液晶屏拆解详细略
![液晶屏拆解详细略](https://img.taocdn.com/s3/m/04dd1acbec3a87c24128c41a.png)
液晶屏拆解详细略
————————————————————————————————作者:————————————————————————————————日期:
2
说明:这份拆屏步骤是我以前在淘宝上买DIY投影机时卖家发给我的拆机图片,非常详细了,因为里面有网址,所以一张张的盖掉了~ 呵呵~ 共享出来~大家一起分享,我就是通过这个方法把液晶的背板给拆下来的~ 只要有这个教程,我相信,基本上90%的屏拆解都是没有问题的。
下面开始上图咯!
很简单,质量好的小十字螺丝刀一把,准备开拆
注意:小胶片下面有小芯片,小心不要碰到
把固定架四周罗丝和液晶线路板固定螺丝取下
拆液晶屏固定框架
先将固定框架四周的扣位扣开
接着上
本部分设定了隐藏,您已回复过了,以下是隐藏的内容
分开了
取背光
液晶面版已经顺利取下
拆灯管
注意:先把背光里的背光纸和导光板取出,再取灯管,不然取不下来的
分解完毕,换掉你所需要换掉的东西后,再按顺序装回,就可以了!。
特斯拉Model3显示屏拆解分析
![特斯拉Model3显示屏拆解分析](https://img.taocdn.com/s3/m/c0b5a40af705cc175427095c.png)
特斯拉Model3显示屏拆解分析Tesla Model 3自2017年发布以来,其简洁的内饰、强劲的动力及日趋成熟的AutoPilot,长期占据着各大汽车媒体的头条,2020年上半年全球销量达到14.万台,6月上海工厂的交付数量为14,954台,北上深三城的单一车型销量更是碾压所有汽车品牌。
Model 3的驾舱设计取消了仪表,改用一块15.4寸大屏完成所有行车信息显示及用户交互,屏幕的左上角区域承担了仪表的功能,因此,这块屏幕的呈现效果,很大程度上决定了整车的人机交互体验。
我们从海外渠道拿到一块Model 3的显示屏总成(Model Y为同一零件),通过对它进行深度拆解,来了解这块屏幕背后的设计细节。
图1 正视图图2 背部细节图3 侧面细节Model 3显示屏的设计采用了极简方式,整个产品只有两个子零件:显示屏模组、镁铝合金后壳。
显示屏将用于视频传输的逻辑板与用于显示驱动的T-CON板集成在一起,通过粘接的方式固定在屏幕背面,另外,在显示屏边缘采用2.5~4.5mm的泡棉胶与镁铝合金后壳进行粘接固定(如图4)。
同时,我们从网上也获取到了另外一张图(如图5),显示屏与后壳不仅进行了边缘粘接,内部还通过热熔胶进行了点胶加固。
不知是Tesla发现仅用泡棉胶固定不牢靠,修改了设计,还是经过优化设计,去掉了热熔胶的工艺,留待后续求证。
图4 实物拆解图图5 显示屏点胶图接下来,我们将会从产品尺寸、光学参数、硬件方案、制造方案等方面进行一一分析,了解设计的细节。
1)产品尺寸图6 侧视图通过对显示屏进行拆解测量,其外形尺寸如下:边框尺寸及粘接数据如下:2)结构设计后壳采用镁铝合金材质,牌号AZ91D,通过浇铸工艺一体式成型,内部通过蜂窝状结构进行强度加强,外部采用表面喷涂工艺,呈现磨砂质感的银灰色表面效果。
图7 后壳内部细节后壳四边分别设计粘接区域,通过Tape胶带与显示屏进行粘接固定。
根据拆解的数据,其四边粘接宽度为2.5mm~4.5mm。
3.1.1 液晶显示器的外部拆卸_新版液晶显示器常见故障实修演练_[共7页]
![3.1.1 液晶显示器的外部拆卸_新版液晶显示器常见故障实修演练_[共7页]](https://img.taocdn.com/s3/m/dc6223a402768e9950e73843.png)
3.1 液晶显示器的拆卸演练
液晶显示器出现故障后,通常需要对显示器进行拆卸,然后再进一步对液晶显示器内部电路进行检测。
由于液晶显示器属于精密的数码电子产品,因此,对液晶显示器的拆卸要掌握基本的操作规程和拆卸方法。
通常,根据液晶显示器的结构特点和拆卸中应用的技术特点,将液晶显示器的拆卸分为外部拆卸和内部拆卸两大部分,下面我们以典型液晶显示器为例,介绍一下液晶显示器的拆卸流程和基本方法。
3.1.1 液晶显示器的外部拆卸
图3-1所示为Gateway FPD1985型液晶显示器。
该显示器的液晶显示屏可上下垂直移动,并且可在一定角度内上下旋转。
图3-1 液晶显示屏的移动
新版液晶显示器常见故障实修演练
44
①首先将液晶显示器底座与显示屏分离。
该显示器的底座和显示屏之间通过一处拉簧
开关进行固定,一只手握住拉簧开关把手并向右侧拉动,另一只手向上抬起显示屏,如图3-2所示。
图3-2 拉动拉簧开关
②将显示屏背部的卡扣从卡槽中抽出,即可将显示屏与底座分离,如图3-3所示。
图3-3 分离显示屏和底座
如图3-4所示,在显示屏的背部可看到卡扣,在底座上可看到拉簧开关以及卡槽。
③使用螺丝刀,将显示屏背部的支撑板(带有卡扣)拆下,如图3-5所示。
将固定支撑
装置的4颗固定螺钉拧下后,即可将支撑板取下。
④接下来,使用螺丝刀将显示器背部下方的两颗固定螺钉拧下,如图3-6所示。
⑤显示屏的后壳与前框之间是通过数个暗扣紧密固定在一起的,在拆卸时,可使用专
用撬片或废弃的硬塑料卡片(电话卡等)插入后壳与前框之间的缝隙,将暗扣一一划开。
如。
教你怎样[拆解]液晶显示器---附图

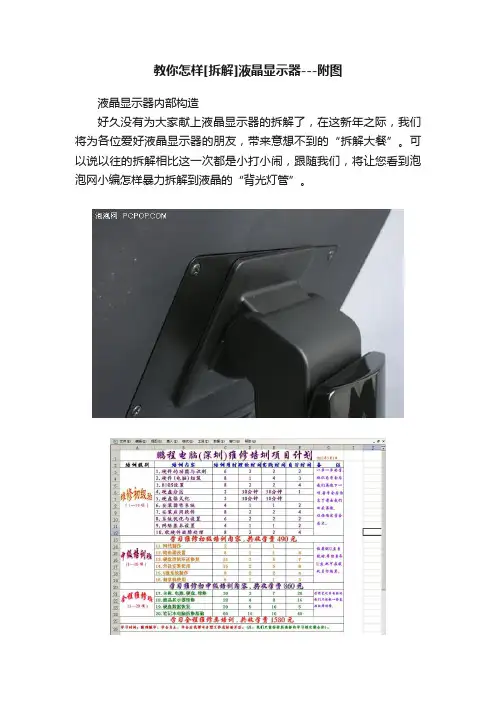

![教你怎样[拆解]液晶显示器---附图](https://img.taocdn.com/s3/m/95519974a55177232f60ddccda38376baf1fe0c9.png)
教你怎样[拆解]液晶显示器---附图液晶显示器内部构造好久没有为大家献上液晶显示器的拆解了,在这新年之际,我们将为各位爱好液晶显示器的朋友,带来意想不到的“拆解大餐”。
可以说以往的拆解相比这一次都是小打小闹,跟随我们,将让您看到泡泡网小编怎样暴力拆解到液晶的“背光灯管”。
准备看小编暴力拆解三星首款26吋宽屏2693HM这次被我们开刀,还是一个非常抢眼的角色——三星首款26吋宽屏2693HM。
下面大家就跟随小编看看三星2693HM华丽的外表下到底都有什么装备……三星2693HM支架与屏幕靠4颗螺丝固定我们首先将支架上的螺丝卸下将屏幕与支架分离,下面就可以拆解屏幕了三星2693HM屏幕背部拥有4颗螺丝固定,都集中在底部背部的4颗螺丝已经全部拧下,不过该机缝合还是比较严实,将后盖揭开还真不易从屏幕底边突破,通过一个细缝,将其前后外壳分离初次拆机,一个人显得有些困难,多一个助手要轻松一些,LCD 频道主编王竹岩老师不幸成了小编的助手^_^由于怕把该机的卡扣处跷坏,拆机时我们格外细心,费了九牛二虎之力终于把前后壳掀开哈哈!拆解第一阶段告破,后盖已经打开,三星2693HM采用什么面板即将揭晓……本以为拆开后壳,就能够看到该机的面板型号,可以我们错了,还有一层需要揭开上图中,最上一层凸起的屏蔽罩下就是三星2693HM的供电模组和信号接收处理单元。
而大家所关心的面板型号埋在这个屏蔽罩下面……现将连接线拔下,上图中左侧为按键单元与电路板的接口,右侧为音箱的接口这里是供电模组与背光灯管供电单元的连接右上图中的电路是用来驱动液晶面板的关键部分而左上图则是其与信号处理单元连接的接口,此接口拔出很费劲,并且不是防反插设计将各个接口拔下之后,终于可以将上层拿开了,面板型号就在下面找到了!中华映管25.5吋TN液晶面板CLAA260WU01从三星2693HM确认为25.5吋宽屏之后,我们就已经知道了其采用的并不是三星液晶面板,因为三星SDI仅有比25.5吋大0.5吋的26吋TN液晶面板。
三星液晶显示器S19C330HW(S22C330H,S22C330HW)如何拆卸底座
![三星液晶显示器S19C330HW(S22C330H,S22C330HW)如何拆卸底座](https://img.taocdn.com/s3/m/1057a8647fd5360cbb1adb0e.png)
Last Update date : 2013.02.26
三星C330系列液晶显示器拆卸底座的方法如下:
1.在桌面上放一块软布垫着以保护产品,将产品正面朝下放在软布上。
2.一只手扶住支杆,另一只手握拳,按照箭头所示方向用力敲击底座表面。
3.拧动底座上的连接螺丝,将它拧开。
注:生产批次不同所采用的螺丝也会有所区别。
4.按照图中箭头所示方向拉动支杆,将支杆从底座上取下。
这里提醒您:请不要仅握住支架来翻转产品。
更多内容
三星液晶显示器S19C330HW(S22C330H、S22C330HW)不能调节清晰度,如何处理?三星液晶显示器S19C330HW(S22C330H、S22C330HW)如何使用灵晰高清?
三星液晶显示器S19C330HW(S22C330H、S22C330HW)如何使用灵动视角?
三星液晶显示器S19C330HW(S22C330H、S22C330HW)如何使用灵巧模式?
三星液晶显示器S19C330HW(S22C330H、S22C330HW)如何使用宽普兼容?
相关型号信息
LS19C330HW/XF , LS22C330HS/XF , LS22C330HW/XF。
三星液晶显示器S19C330HW(S22C330H,S22C330HW)如何拆卸底座
![三星液晶显示器S19C330HW(S22C330H,S22C330HW)如何拆卸底座](https://img.taocdn.com/s3/m/a5d932637ed5360cba1aa8114431b90d6c8589da.png)
三星液晶显⽰器S19C330HW(S22C330H,S22C330HW)如何拆卸底座
Last Update date : 2013.02.26
三星C330系列液晶显⽰器拆卸底座的⽅法如下:
1.在桌⾯上放⼀块软布垫着以保护产品,将产品正⾯朝下放在软布上。
2.⼀只⼿扶住⽀杆,另⼀只⼿握拳,按照箭头所⽰⽅向⽤⼒敲击底座表⾯。
3.拧动底座上的连接螺丝,将它拧开。
注:⽣产批次不同所采⽤的螺丝也会有所区别。
4.按照图中箭头所⽰⽅向拉动⽀杆,将⽀杆从底座上取下。
这⾥提醒您:请不要仅握住⽀架来翻转产品。
更多内容
三星液晶显⽰器S19C330HW(S22C330H、S22C330HW)不能调节清晰度,如何处理?三星液晶显⽰器S19C330HW(S22C330H、S22C330HW)如何使⽤灵晰⾼清?
三星液晶显⽰器S19C330HW(S22C330H、S22C330HW)如何使⽤灵动视⾓?
三星液晶显⽰器S19C330HW(S22C330H、S22C330HW)如何使⽤灵巧模式?
三星液晶显⽰器S19C330HW(S22C330H、S22C330HW)如何使⽤宽普兼容?
相关型号信息
LS19C330HW/XF , LS22C330HS/XF , LS22C330HW/XF。
飞利浦326E8FJSB显示器拆机
![飞利浦326E8FJSB显示器拆机](https://img.taocdn.com/s3/m/e138b42af111f18583d05a9a.png)
显示器:飞利浦32英寸326E8FJSB
拆机工具:淘宝,金属撬棒,右1比较好用。
(一定要用拆机工具,用螺丝刀容易刮花塑料屏幕外壳)
拆机简单步骤,仅供参考。
步骤一、将显示器反面朝上,将显示器背后两颗螺丝卸掉。
步骤二、将显示器正面朝上,沿着显示器底部边缘开始撬,如图左右两处位置寻找缝隙,撬动过程仔细点,稍微撬掉点塑料外壳也不要心疼(笔者第一次用螺丝刀撬,花了许多外壳)
步骤三、成功撬开后,分离外壳的时候,注意有个电源线连着背壳,小心扯断。
(切记切记)拆机成果展示,笔者买了显示器支架,强迫症受不了,所以只能手动拆解该显示器。
最后,吐槽下飞利浦,该显示器支持VESA支架,购买后发现不拆壳就多出来上面这尾巴,问官方,官方让去售后维修点,售后维修点开始推脱不一定会拆,拆了不保修,投诉后让再联系维修点……折腾最后,自己网上买了工具拆解成功。
液晶显示器拆解图解
![液晶显示器拆解图解](https://img.taocdn.com/s3/m/d2ebb8233169a4517723a3b8.png)
为了对液晶显示器部也有个更加深入的了解,特地选择了一款具有代表性,并且较为畅销的消费级液晶显示器,把它大卸八块,仔细瞧瞧它的内部构造。
这款LCD 显示器采用了超窄边框和超薄机身设计,体积小,结构紧密,不禁让我们想到拆卸一定不会容易(事实证明也是如此)。
液晶显示器的标签上一般都会有“为避免触电,请勿自行打开后盖。
若需服务,请与专业或授权人员联系。
”的说明,所以请DIY们一定不要私自拆卸液晶显示器。
由于LCD 内部构造非常精密,今天的主角随时存在着“牺牲”的可能性,所以请大家务必记住她的芳名——纯净界EZ15D 。
拆下塑料背板以后会看见金属屏蔽罩,它的作用主要是防止电磁波对内部电路板的干扰,当然对散热也有帮助。
上图为数据线接口处的一层金属覆盖物,用于接口处的防干扰,可见纯净界在细微之处也做的一丝不苟。
拆下金属屏蔽罩后,就可以清楚的看见内部的电路板了。
它们是用螺丝固定在屏蔽罩上的,把它们拆下来看的更清楚些。
这是两块电路板。
左边的为整个液晶显示器的核心。
显示卡的模拟信号就是传输到这里,经过LCD 控制芯片处理后转成数字信号,再输出到LCD 液晶显示面板上的。
其上的主控芯片为MRT (晶捷),目前三星、现代、明基、瑞轩、光威等多家厂商都在使用这款芯片。
右边的电路板叫高压单元。
由于采用的是四灯管背光源设计,所以和一般的LCD 显示器的电压控制电路板有些不同,其两端各有一对连接灯管的接口(上图白色的长方条),可以给LCD 的四根灯管同时提供稳定的电源。
采用四灯管技术的优势在于,能均匀的补充屏幕光源,避免屏幕灰暗现象的存在,同时还可以增加色彩的表现力。
这是拆下金属屏蔽盖后的EZ15D 的照片,可以清楚看见左边四条灯管的电源接线,中间的两条为数据线。
中间白色的就是反光板和玻璃基板,四周用金属边框和塑料边框牢牢固定。
我们接着往下拆。
这就是大家经常看见的液晶显示屏。
它的两边压合了集成电路板(PCBA),用于让面板电路和控制电路连接,传递电信号。
真正完美 迅速 轻松的怎么把LG显示器底座拆下来的办法
![真正完美 迅速 轻松的怎么把LG显示器底座拆下来的办法](https://img.taocdn.com/s3/m/ec1587761711cc7931b71617.png)
真正完美、迅速、轻松的怎么把LG显示器底座拆下来的办法
网上坑爹的介绍太多,什么把锁孔(本来是防盗绳的连接锁孔)里面动脑筋啊,什么把整个显示器边框拆开啊,什么左右摇晃慢慢用力拔出啊,什么用力捏住用巧劲听到卡塔一声就可以啊。
你拆下来知道结构后,才知道拼命用力拔是可以拆下来的,就好像用老虎钳拔牙一样,是拔得下来,但人嘴巴基本也废了一半了。
下面说正题,其实很简单,在显示器正面的位置,那个你要拔下来的柱子顶端靠近显示器的位置有一个孔,如图:
找个类似瑞士军刀之类的,用里面的一字螺丝刀(要求就是尺寸合适的扁头,不用锋利,钝的不会弄伤里头)用力顶,会感觉明显顶入,这个就是卡扣了,如图:
然后此时拔柱子就可以很轻松拔下了,如图。
你看到这个卡扣子没?这就是卡住柱子不让它下来的东西,仔细看结构,你会发现蛮力是可以的,但卡扣会让你很痛苦。
插一句题外话,我下这个底座本来是要改壁挂的,结果惨的是,上好壁挂铁钩后发现所有输入端口都被挡住了,惨败!lg 这么设计太坑爹了,所有的壁挂架都不能用!请记住我老吕的这个教训!如图:。
IdeaPad V350 LCD模组拆卸指导
![IdeaPad V350 LCD模组拆卸指导](https://img.taocdn.com/s3/m/c4f837563c1ec5da50e270f7.png)
Page 14 of 45
LENOVO CONFIDENTIAL
LENOVO CONFIDENTIAL
LENOVO CONFIDENTIAL
LENOVO CONFIDENTIAL
Title change by using > View > Slide Master | Lenovo Confidential | 2010 Lenovo
Page 3 of 45
LENOVO CONFIDENTIAL
下边框拆下后的图片
LENOVO CONFIDENTIAL
LENOVO CONFIDENTIAL
LENOVO CONFIDENTIAL
Title change by using > View > Slide Master | Lenovo Confidential | 2010 Lenovo
Page 9 of 45
LENOVO CONFIDENTIAL LENOVO CONFIDENTIAL LENOVO CONFIDENTIAL LENOVO CONFIDENTIAL
Bezel和 LCD模块
注意:Bezel和 LCD模块使用四周的双面胶粘合在一起的,由于重工要求移除R55的电 阻,而R55电阻被Bezel塑胶件盖住.必须将Bezel和 LCD分离
LENOVO CONFIDENTIAL LENOVO CONFIDENTIAL LENOVO CONFIDENTIAL LENOVO CONFIDENTIAL
分离Bezel和LCD 从右边开始分离
注意:由于此屏幕为超薄设计,需要小心用力
Title change by using > View > Slide Master | Lenovo Confidential | 2010 Lenovo
液晶显示器拆机
![液晶显示器拆机](https://img.taocdn.com/s3/m/4d94030a76c66137ee061968.png)
先用东西把液晶的外壳拆开一点小缝,为了美观最好是液晶的低部先拆。
然后找一张废旧的电话卡或者IC卡从拆开小缝插进去,然后往一边用力的刷过去。
四边都这样刷一次液晶的外壳就能拆开。
用电话卡或IC卡不会对外壳造成损坏外观能保护完美,用硬的一字螺丝刀不一样会对外壳损伤不美观。
拆开上壳之后一定不要用力去拿开,大部分的按键板会跟上壳连在一起。
中间会有按键板与驱动板的连接线用力过大会拉断那一根线。
把上壳轻轻的拿起来一点把连接线排拔开再把上壳拿掉。
从按键板接头那一边把连接线拔掉
把上壳拿走之后会看到液晶显示屏跟后壳之间上有四个螺丝,把这四个螺丝拆掉。
把整台机器反过来报把后壳慢慢的往上拿起,就会看到屏线跟灯管的连接线。
把灯管的连接线拔掉
再把屏线拔掉,一般屏线的接口上会有一屋锡波纸,防止外面的干扰信号干扰。
把那屋锡波纸拿开后再把屏线拔掉。
把后壳拿掉后就剩下液晶屏
这里注意看一下在屏的左下角有一个标签上面写的就是屏的生产厂家跟屏的型号。
下面屏的型号就是M190A1—L0A .
电源一体板跟驱动板就按装在后壳上
驱动板背面上都印刷有每个接口的各个线功能
把固定板的螺丝拧掉再把电源一体板跟驱动板拆下来,看到电源板上面明显的爆了一个电容。
驱动板是我们常用的2025驱动板(2120+2025方案),通用驱动板都是以图像处理芯片命名比如:2025 2023等。
液晶屏拆卸及背光部分维修ppt课件
![液晶屏拆卸及背光部分维修ppt课件](https://img.taocdn.com/s3/m/56ea62ac18e8b8f67c1cfad6195f312b3169ebe5.png)
K目录
1.液晶屏结构 2.拆卸步骤注意事项 3.液晶屏常见问题 4.典型机型
、
5.背光类故障维修手册
、
22
液晶屏结构
3
拆卸步骤 故障现象:暗影
4
拆掉面框
卸下边框周围螺丝,用小一字螺丝刀撬开即可!
5
拆下面板
注意:1、目前康佳屏在结构上有用胶布固定面板的习惯, 所以在拆面板时需把胶布清理干净!2、在放置面板时需先 清理下台面,防止有尖锐物体刮花面板!3、在面板没贴保 护膜的情况下,面向我们的一面紧贴座面放置!
15
屏闪
机型:LED40F2200NE
接插线松动
16
2200系列背光问题
1.LED灯烧坏 2.LED灯座脱落 3.接插线松动 4.LED灯条漏电 2200系列配屏较多 但是LED灯条可以进行 代换,唯独42寸138YT 较为特殊不能进行代换
17
LED42/47X8100PDE
8100系列1BOM用的是LG屏到了2BOM以后用的全是康佳 屏但用的还是LG的PCBI,所以除了背光类问题维修起来 还是一样的
灯条conn. 脱落 灯条不良
维修方案
绝缘破皮处或换灯条线 换灯条线 重新插入灯条线 换conn.或拨正pin针重新插入
备注
Conn.重新焊接 换灯条
灯条铜皮线脱落须换灯条
28
背光不良/暗区(LED) 分析: 1、先换电源板确定是屏本身问题 2、外观看灯条线,先确定灯条线无问题 3、拆解背光,确认灯条线是否有破皮短路,灯条线插头是否有插座完全结合,
机型:LED37R5200PDE 故障现象:无光 分析:开机指示灯由绿灯变成一半绿一半红,开 机保护此机为康佳一体机背光驱动电路集成到主 板,确定主板OK就是屏坏,问题锁定在背光源
三星液晶显示器简易维修图解word资料3页
![三星液晶显示器简易维修图解word资料3页](https://img.taocdn.com/s3/m/8797b245f78a6529647d53be.png)
三星液晶显示器简易维修图解液晶显示器是玩家心目中的高级产品,无论是在购买过程还是使用过程中,我们都对其持有“毕恭毕敬”的态度。
但是再好的产品也难免有出问题的时候,何况娇贵的液晶显示器呢?作为曾经的高档产品,单位的三星SyncMaster152N在前不久出现了故障,具体表现是开机后出现红色竖条,除此无任何显示。
由于笔者在当时购买了部分维修备件,而且这款产品也已经过了保修期,所以打算自行拆机维修.对于这台152N来说,它的外观并无任何损坏,笔者猜想应该和电路方面的故障有关,又由于其目前不具备任何显示能力,我们只能从内部进行解决。
首先松开固定底座的四个螺丝后,拆下底座,接下来我们就可以开始拆解显示器了。
笔者用平口工具沿后边框小心的撬起,其目的在于分开显示器的边框与后罩。
在拆下塑料背板后露出了大面积的金属屏蔽罩,它的作用主要是防止电磁波对内部电路板的干扰,当然对散热也有帮助。
可见三星在细微之处也做的一丝不苟。
在机身左下方和左上方各有束成一捆的电源线,共有4组,每一组为一根灯管供电;四灯管技术的优势在于均匀的补充屏幕光源,避免屏幕灰暗现象的存在,同时还可以增加色彩的表现力。
在背板的右下方还有一条排线,用于连接前面板。
在拆下金属屏蔽罩后,就可以清楚的看见内部的电路板了。
它们是用螺丝固定在屏蔽罩上的,左侧为供电模块、右侧则为驱动模块。
朋友都知道:对于液晶显示器来说,驱动模块起着至关重要的核心作用。
因为显卡的模拟信号就是被传输到这里,通过LCD控制芯片处理后转成数字信号,再输出到LCD液晶显示面板上的,即我们常说的数模转换过程。
我们手中这块驱动模块使用的主控芯片为Mstar公司的MST9011,Mstar在混合信号处理方面的实力不错,三星等多家厂商都在使用这款芯片。
下图是拆下金属屏蔽盖后的152N的照片,我们可以清楚地看见四条灯管的电源接线,中间就是反光板和玻璃基板,四周用金属边框和塑料边框牢牢固定。
液晶面板的价格占了整个LCD显示器成本的6到8成,其质量的好坏直接关系着液晶显示器的质量与性能。
教你如何拆卸dell笔记本液晶屏
![教你如何拆卸dell笔记本液晶屏](https://img.taocdn.com/s3/m/b99f088a7c1cfad6195fa7f1.png)
其实拆卸液晶屏是个很简单的事情,自己动动手就很容易搞
定啦。
液晶屏拆卸步骤:
找到橡胶垫的位置准备拆下他们
拆下橡胶垫再卸下里面的螺丝
拆屏框,也就是我们常说的B壳,这个一定要用巧劲,慢慢的一点一点的拆出。
另外注意,拆屏框的时候注意屏钩。
拆下屏框以后就剩下最后简单的处理了。
这个时候屏幕大体就出现在你眼前了。
注意看左图中,红色圈圈的位置。
这里的螺丝都要拆掉。
屏幕从屏轴上脱离下来以后。
就容易多了。
最后,拔掉屏线和高压灯管线。
大功告成。
换上新屏? 一切搞定。
联想L2250p 显示器拆装详解
![联想L2250p 显示器拆装详解](https://img.taocdn.com/s3/m/b95954abd1f34693daef3ebc.png)
L2250p 显示器拆装详解
一、显示器高度调整
1、在显示器的支架上有个蓝色的锁扣
2、用户拉动蓝色锁扣就可以调整显示器的高度。
3、固定显示器高度的锁扣
二、显示器底座拆装
1、将显示器正面朝下放在桌上或者柔软的布上
2、在显示器的底座上有一颗免工具拆卸的螺丝,逆时针旋转即可拆下底座
3、取下显示器底座
三、显示器支架拆卸(壁挂时使用)
1、拆显示器支架需要取下固定支架的螺丝,取螺丝需要先取下盖住螺丝的塑料后盖
(此部分需要小心拆卸,操作不当可能会造成非损)
2、将显示器支架向上倾斜,用螺丝刀或者木棍从里向外轻推动后盖的侧面(让卡
口松开)
3、分别将左右两侧的后盖都松开后,即可拿下。
4、固定显示器支架有三个螺丝,用螺丝刀取下
5、显示器的背后的四个螺丝孔就是壁挂螺丝孔。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
拆解液晶显示器MOD过程图解
几个月前,由于工作原因,我从二手市场淘来一台15英寸的LCD(液晶显示器),产品型号为Samtron 51S。
不过买来后我便开始寻思着对这个15英寸液晶进行改造。
通过对外壳的一番改造,最终让这台2002年产的旧款15英寸LCD拥有了全透明的发光外
壳。
显示器解体
Samtron 51S虽然是2002年上市的产品,不过它内置电源,整体设计比较紧凑,让我可以更容易地完成这个MOD。
为了彻底改造这台LCD,我决定用亚克力材料重新制作一个外壳,因此它的原装外壳必须先拆除。
原装的外壳拆除并不难,不过内部的液晶面板和电路部分不能损坏,所以拆除外壳工作必须小心。
拆下液晶面板和电源部分后(见图1和图2),通电测试一下,如果工作正常(图3),就可以开始改造了。
图1
图2
图3
MOD经验:由于我目前还无法在亚克力板上制作触摸按钮,因此我放弃原先显示器前置调节按钮部分的制作,而将这些按钮移至显示器背后。
这种做法并不会影响显示器的正常工作,只是调节显示效果时有些不
方便而已。
重新组合、支架制作
由于我制作的是全透明外壳,所以在制作透明外壳前,显示器的内部需要修饰一下,在对结构进行一些调整后,我将显示器的支架进行了喷漆,我采用的是自喷罐装哑光黑冷烤漆(图4),这种漆的质感不错(图5)。
图4
图5
MOD经验:1.在喷漆时,最好将待喷涂部分用松节油处理一下,目的是清洁被喷涂部位的表面,防止灰尘或污渍、油渍影响后期上漆的效果;2.一般选用冷烤漆来处理MOD中上色的部分;3.喷漆时一般以多层薄喷漆来达到较好的效果;4.对于金属材料,先
喷底漆进行预处理来提高漆层的附着力。
为了符合改造的需要,,我将金属支架背板上一些多余的部分用电磨清除,着色后就可以将液晶面板和电源重新组装回Samtron 51S的金属背板上,再固定好额外的调节面板按钮,接着就可以开始制作亚克
力外壳了。
透明外壳制作
对于外壳的制作,我选用了两种厚度的亚克力板:一种5mm~8mm的低厚度亚克力板用于显示器屏幕部分的改造和支架制作,再用一种厚度超过15mm的亚克力板制作显示器的底座,以确保整体稳固。
由于显示屏没有固定孔,所以我们要靠支架来完成这个改造,首先制作一块比显示屏尺寸略大的长方形亚克力板,利用螺丝孔位将它和显示屏背板固定在一起,然后在显示屏正面用“夹汉堡包”的方式将另一块同
样大小的亚克力板安装好,两块亚克力板外侧用加长的螺丝固定,这样显示屏就夹在中
间了(见图6和图7)。
图6 图7 支架部分也用亚克力板重新制作,不过为了增强支架的支撑力,要用Samtron51S原有的金属内支架。
支架黑化后,前后加上亚克力板就统一了整个MOD 的风格(图8)。
底座宜选用15~20mm的亚克
力板来制作
图6
图7
支架部分也用亚克力板重新制作,不过为了增强支架的支撑力,要用Samtron 51S 原有的金属内支架。
支架黑化后,前后加上亚克力板就统一了整个MOD的风格(图8)。
底座宜选用15~20mm的亚克力板来制作,厚度足够才能保证底座不易变形,毕竟它需要承受整个显示器的重量和力矩。
对这种高厚度的亚克力板打孔后,再用M4螺丝将它
与支架臂连接(图9)。
图8
图9
MOD经验:整个外壳制作的难点是亚克力板的改造和打孔,尤其是亚克力板的切割,因为即便是对低厚度亚克力进行简单的切割,切口也要经过打磨处理才能保证改造的整体效果。
为了提升整体的质感,除了亚克
力板加工手法要过关,细节部分处理也要注意,比如支架黑化的预处理、采用美观的内六角黑色M4螺丝(图10)、金属管中走线等
等。
图10
炫光改造
本来我的MOD计划中并没有加灯光效果,不过在试验了LED的效果后,发现在
亚克力板旁边加装LED后,依靠亚克力板的折射作用,可以让原本透明的外壳更有魅力(图11),而且LED的安装也很简便。
图11
MOD经验:在MOD作品中,亚克力板内藏LED的做法比较常见。
这里要注意的是,LED藏好后应将亚克力板边缘打磨好,以便让灯光顺利射出,这样亚克力板整体就能反射出淡淡的色彩。
亚克力板内藏LED 的做法通常有三种:一是将亚克力板靠近LED光源固定;二是将圆形LED嵌入已经打
孔加工的亚克力板中;三是将贴片LED固定在亚克力边缘。
第一种方法最简单也最常见,第二种方法,第三种方法更稳妥些,但对制作手法的要求也高一些。
至此,这个LCD的改造全部结束,而效果呢?不用多说了,个人认为它在黑暗环境中的炫光效果非常梦幻。
对于自己亚克力板加工技术有信心,同时对这个MOD又有兴趣的朋友不妨试试这样的改造吧。
