伸缩门控制器说明书
电动伸缩门说明书
电动伸缩门开门电机说明书点击次数：5016更新时间：2013-03-29 15:24:01【打印此页】【关闭】请先选择您所使用的电机为哪种（通常市面上比较常见的电动伸缩门所使用的开门机大部分为威捷电机，如果您不清楚您所使用的电机是哪种牌子就直接点击百胜电机（通用型）查看使用说明）威捷电机说明书百胜电机说明书晶源电机使用说明书1、WJ（MJ201）第二代一体化机器人使用说明书目录1.产品概述2.产品功能3.产品参数4.产品示意图5.产品安装步骤6.磁铁安装示意图7.电器接线图8.防爬安装示意图9.故障分析10.包装清单一、产品概述1、该产品集机械与电子与一体。
将原来两个独立的开门机合二为一，并将所以电子控制功能集成在一起，安装简单，方便；外形简洁，美观。
2、低温自动加温装置。
确保环境低至-40度依然能够正常工作，加温装置自动开启进行加温。
3、智能化的限位方式。
该产品摒弃了原机器人产品上安装困难的限位开关，并且简化了磁铁的安装，限位更可靠、安全。
二、功能特点1、全遥控控制开门、关门、停止；2、开、关门后启动时都具有软启动；3、智能限位功能；4、手动离合；5、低温自动加热功能；6、总运行时间保护功能；7、红外线防撞功能；8、红外线防爬装置接口；9、热保护装置，延长电机使用寿命；三、技术参数1、环境温度：-40度- +55度2、相对温度：小于等于百分之90 不凝霜3、电源电压/频率：AC220V±10%/50Hz4、电机额定输入功率：370W*25、电机额定电流：*26、电机绝缘等级：B7、电机热保护温度：120度8、输出转速：n=45rpm9、电机工作制：S210、电机升温启动温度：0度±5度11、加温功率：小于等于60W*2如作图所示：1.起步同步调节螺丝2.电机3.固定螺丝4.5分11齿条轮5.离合轴6.52接链条松紧调节螺丝7.链条松紧调节螺丝8.探测器固定支架9.5分12齿链条10.探测器固定支架固定螺丝11.探测器紧固螺丝12.探测器13.减速箱14.电控盒五、产品安装步骤（一）整机安装步骤：1.将机芯放置尺寸合理的机头板上；2.打开离合器，挂上链条；3.调节机芯使机芯固定螺丝孔和机头板固定孔对齐；4.将固定螺丝放到固定孔中，稍微拧动螺丝，不拧紧；5.调节机芯底座上的四枚无头内六角螺丝，直到链条的摆动幅度为两指宽即可；6.调节完后拧紧机芯底座的四枚固定螺丝；7.最好合上离合。
伸缩门控制器CRTK01B说明
CRT-K01B单电机伸缩门控制器说明书一、技术参数：1、输入电压：220V±15%2、电机额定电流：7A3、遥控方式：无线遥控,百万组编码安全可靠。
4、遥控距离：空旷50-100米（无障碍物）二、主要功能：1、手动控制“开”、“停”、“关”。
2、遥控控制“开”、“停”、“关”、“锁键”。
【如遥控器按了“锁键”，“开”、“关”两键就不能操作了，当只有按遥控器按“停”止键解锁后，遥控功能才恢复正常】。
遥控锁键设定需常按“锁键”3秒钟，才能设置上锁功能。
3、红外防撞保护：配合专用的红外线控头，门在关的过程中遇到障碍物可自动停止，并向相反运行5秒然后停止。
红外防撞开关类型是NPN常开型，就是负极输出常开信号的开关。
4、限位开关极性选择（配合拨码开关第【3】位可选用常开型限位和常闭型限位功能）。
出厂设定为常开型限位。
5、单双限位选择功能（配合拨码开关第4位可选用双限位和单限位功能）。
出厂设定为双限位功能，【如选择单限位功能，限位开关接+12V公共点和开限位端口就行了】。
本控制器内部延时100秒后会自动关闭动作，这主要是为了防止限位开关失效后的一种保护。
6、自动关门设定功能说明：【1】第一种状态：门往开的方向运行，到开限位后门停止，然后延时2秒门自动往关门方向运行，门在关的过程中遇到障碍物可自动停止，并向相反方向运行5秒然后停止，延时2秒钟后门自动往关门方向运行，直到关限位后自动停止。
（配合拨码开关第【2】位可选择）。
【2】第二种状态：门往开的方向运行12秒后门自动停止，然后延时2秒门自动往关门方向运行，门在关的过程中遇到障碍物可自动停止，并向相反方向运行5秒然后停止，延时2秒钟后门自动往关门方向运行，直到关限位后自动停止。
（配合拨码开关第【1】位可选择）这个功能是为了有的只需要进人和自行车之内的，不用开很宽，就可以通行，此功能可实现刷卡进门，然后自动关门动作。
7、红外关闭：当红外切除端口输入低电平时则自动切除红外防撞功能。
电动门、伸缩门遥控控制器使用说明书
电动门、伸缩门遥控控制器使用说明书本遥控控制器适用于平移门、对开平移门、伸缩门、对开伸缩门、道闸、对开道闸,单相电机设备控制等门种作常规的“开、停、关、限位”控制；通过遥控器操作，可使控制面板所有按键功能被锁定，防止外人通过控制盒盗开大门；遥控为固定码。
一、购入时请注意1、检查控制器外壳是否破损或变形2、检查包装中有无合格证3、打开控制器后是否有零散物，电路板是否异常二、安装场所（请专业人士安装调试）安装的场所及环境不适宜会缩短本产品的使用寿命，请安装于下列场所：1、周围温度：－10℃~+45℃且通风情形良好2、无滴水及湿气低的场所3、无日光照射，高温及严重落尘的场所4、无腐蚀性气体及液体的场所5、无振动、无磁场干扰的场所6、儿童不易操作到，保养及检查容易的场所三、产品型号：OM-AC390系列电气参数：输入电压：220V±15% 输出电压：220V±15%每路电机额定电流：20A 每路警灯额定电流：5A遥控方式：无线电编码遥控距离：空旷100米（无障碍物）四、产品维护1、用户应对红外开关每月检测一次，以确保遇阻返回功能正常2、遥控器使用DC12V,23A电池，使用寿命一年，注意更换电池。
切勿受潮、摔打、撞击，如欲修改密码，请注意主机与遥控器的编码一定要一致。
3、主机遥控距离正常在40米左右，若遥控器距离太短，请检查主机安装位置是否被金属物遮蔽或电池电量是否充足，遥控距离受天气影响较大，在恶劣环境下，遥控距离有所缩短，此为正常现象。
五、电气连接注意：1、应严格遵照接线端子上标识接，“火线”、“零线”不能接反2、遵守安全规定！电力线和控制线一定要分开布线3、干簧管信号线须用屏蔽线，屏蔽层须良好接地，中间不可有接头。
导线要套入PVC管或铁管内，做好防水防潮处理4、开机必须检查，电机是否安全接地5、确认所有接线正确无误后接上电源如图所示，按下面要求接线：备注：1、开门、关门反向接反对调电机线V、W。
伸缩门控制器说明书
伸缩门控制器AU-SSM01说明书产品型号：AU-SSM01产品名称：伸缩门控制器一、适用范围主要应该于电动门、伸缩门上，同时也可应该于车库门、道闸门、卷窗、电动窗帘等交流电机正反转控制器上。
二、功能特点1、可手控也可无线遥控，手控遥控相互不影响。
2、具有软启动开关控制功能，可通过拨动开关设置电机运行在软启动模式下和即时启动模式下。
注：软启动即为让电机慢慢启动起来，以保护电机不被损坏。
3、开门自动限位、关门自动限位双限位功能；并具有限位自锁功能。
4、具有防撞、防爬功能（可外接红外防撞头，遇到障碍物自动弹回去。
和红外对射防爬发射器和接收器）5、具有开门和关门显示屏方向指示接口。
6、遥控器学习对码、带记忆存储功能；配套遥控器非常方便，可自助学习配套各种常用焊码遥控器及学习码遥控器（省去编码配套的麻烦）。
7、选用超外差抗干扰性极强的高频接收模块，不受外部环境及温度的影响，从而保证门体运行的稳定性、安全性和有效性8、多功能CPU中央核处理器进行编程设计，外挂多个接口，可增设各种扩展功能。
三、配套产品伸缩门主控制箱一台、手持蓝色三键遥控手柄两只（也可选配220伏无线台面控制器一台）。
四、操作说明：控制电机为交流单相电机；控制器接通电源后，电机无动作；按一下手控关门键（或者遥控器关门键），电机正转（进行关门操作）；按一下手控停止键（或者遥控器停止键），电机停止（进行停止操作）；按一下手控开门键（或者遥控器开门键），电机反转（进行开门操作）；进行开门或关门时，若想转换方向（即要将关门切换为开门，或者将开关切换为关门）必须按停止键方可切换。
主控制板上有一个两档拨动开关，当拨动在OFF的位置时为设置电机为软启动模式，拨动在ON的位置时为设置电机为即时启动模式。
拨动开关旁有一个PUSH的轻触开关，此开关将设置门体由开门、停止、关门循环切换（即按一下开门，再按一下停止，再按一下关门，再按一下停止，再按一下开门，以此循环，开关门状态切换必须要经停止状态后才能切换）。
不锈钢铝合金工地电动伸缩门说明书
不锈钢铝合金工地电动伸缩门说明书全文共四篇示例，供读者参考第一篇示例：不锈钢铝合金工地电动伸缩门是一种常见于工地和建筑现场的安全设施，它具有防盗、防火、防腐蚀等多重功能，为工地提供了有效的安全保障。
本说明书将介绍该产品的详细特点、安装方法、使用注意事项以及维护保养方法，供用户参考。
一、产品特点：1.材质优质：该伸缩门由不锈钢和铝合金制成，具有良好的耐腐蚀性和耐磨性，能够在恶劣环境下长时间使用。
2.电动操作：该门采用电动驱动方式，操作方便快捷，可以远程控制，提高了工作效率和安全性。
3.伸缩设计：门体可以根据实际需要伸缩，适用于不同尺寸的门洞，灵活性强。
4.防盗防火：门体结构坚固，具有防盗、防火功能，有效保护工地内的设备和材料。
5.外观美观：不锈钢铝合金表面经过特殊工艺处理，具有优美的外观和现代感，提升了工地整体形象。
二、安装方法：1.确定安装位置：根据实际需要确定伸缩门的安装位置和尺寸，确保门与门洞尺寸匹配。
2.安装门轨：首先安装门轨，确保门体可以顺利伸缩，并且门体在运行过程中不出现卡顿。
3.安装门体：将门体和门轨连接，固定门体，调试门体的伸缩功能，确保正常运行。
4.连通电源：将门体的电动设备连接电源，并进行测试，确保电动操作正常。
5.完成安装：安装完成后，检查门体的安装稳固性和运行情况，如有异常情况及时处理。
三、使用注意事项：1.定期检查：定期检查门体的运行情况，如有异常声音或阻力，请及时处理。
2.避免超负荷：门体的承载能力有限，请勿超过负荷限制，以免造成损坏。
3.保持清洁：定期清洁门体表面，避免灰尘和杂物堆积，影响门的运行和外观。
4.避免碰撞：请注意门体运行时的周围环境，避免碰撞和损坏。
5.避免雨淋：不锈钢铝合金门体在雨水中长时间浸泡容易造成腐蚀，建议避免雨淋。
四、维护保养方法：1.润滑保养：定期对门轨和门体的移动部分进行润滑，保持门体运行顺畅。
2.紧固螺丝：定期检查门体的固定螺丝是否松动，如有松动请及时拧紧。
万能伸缩门电动门遥控器道闸遥控器车库门遥控器卷帘门遥控器使用说明
如有你有帮助，请购买下载，谢谢！
万能伸缩门/电动门遥控器道闸遥控器车库门遥控器卷帘门遥控器
使用说明
中山瑞安特电子
使用前说明：
1、本遥控器并非万能遥控器，可配2264，226
2、2260、2242、FP527、SMC918、PT2240 EV1527等芯片的遥控器，常见可配对象有电动门遥控器、车库门遥控器、伸缩门遥控器、平移门遥控器、道闸遥控器、卷帘门遥控器、报警器中使用的遥控器、各类固定码、学习码遥控器。
2、在配遥控器时要先确认自己原遥控器是能正常使用的。
另外要清楚遥控器的发射频率是多少，通常大家不清楚遥控器的发射频率是什么,常见遥控的发射频率有315，433等等。
具体操作方法：
1、清码
同时按下遥控器上排的两个按键(如下图所示：开门键和关门键）指示灯闪一次后约2秒后快闪即表示清除成功。
清除之后按遥控器四个按键指示灯仅闪一下后熄灭。
2、匹配
将原遥控器与匹配遥控器并排摆放（最好右手拿快拷遥控器），同时按下两个遥控器任意按键(如下图所示：假设左边是原遥控，右边是匹配遥控，同时按开门键），匹配型遥控器指示灯快闪即表示复制成功。
仅1秒即可复制成功。
依次按相同方法，将其它三个按键匹配上。
3、恢复
若误操作清除掉有用代码后，在没有重新配其他遥控器之前可同时按下遥控器下排两个按键2秒后指示灯快速闪烁则恢复成功。
电话：QQ：6
1页。
电动门、伸缩门遥控控制器使用说明书
电动门、伸缩门遥控控制器使用说明书-CAL-FENGHAI.-(YICAI)-Company One1电动门、伸缩门遥控控制器使用说明书本遥控控制器适用于平移门、对开平移门、伸缩门、对开伸缩门、道闸、对开道闸,单相电机设备控制等门种作常规的“开、停、关、限位”控制；通过遥控器操作，可使控制面板所有按键功能被锁定，防止外人通过控制盒盗开大门；遥控为固定码。
一、购入时请注意1、检查控制器外壳是否破损或变形2、检查包装中有无合格证3、打开控制器后是否有零散物，电路板是否异常二、安装场所（请专业人士安装调试）安装的场所及环境不适宜会缩短本产品的使用寿命，请安装于下列场所：1、周围温度：－10℃~+45℃且通风情形良好2、无滴水及湿气低的场所3、无日光照射，高温及严重落尘的场所4、无腐蚀性气体及液体的场所5、无振动、无磁场干扰的场所6、儿童不易操作到，保养及检查容易的场所三、产品型号：OM-AC390系列电气参数：输入电压： 220V±15% 输出电压： 220V±15%每路电机额定电流：20A 每路警灯额定电流： 5A遥控方式：无线电编码遥控距离：空旷100米（无障碍物）四、产品维护1、用户应对红外开关每月检测一次，以确保遇阻返回功能正常2、遥控器使用DC12V,23A电池，使用寿命一年，注意更换电池。
切勿受潮、摔打、撞击，如欲修改密码，请注意主机与遥控器的编码一定要一致。
3、主机遥控距离正常在40米左右，若遥控器距离太短，请检查主机安装位置是否被金属物遮蔽或电池电量是否充足，遥控距离受天气影响较大，在恶劣环境下，遥控距离有所缩短，此为正常现象。
五、电气连接注意：1、应严格遵照接线端子上标识接，“火线”、“零线”不能接反2、遵守安全规定！电力线和控制线一定要分开布线3、干簧管信号线须用屏蔽线，屏蔽层须良好接地，中间不可有接头。
导线要套入PVC管或铁管内，做好防水防潮处理4、开机必须检查，电机是否安全接地5、确认所有接线正确无误后接上电源如图所示，按下面要求接线：备注：1、开门、关门反向接反对调电机线V、W。
豪华电动伸缩门说明书
豪华电动伸缩门说明书豪华电动伸缩门使用说明书安全技术要求1、必须使用合格专业电工安装电机。
2、提供本电机的电源必须安装15A以上漏电保护开关及220V/50HZ。
3、电机及控制器系统安装必须接地线，在电机地线标签处或电机外壳接地线，接地线接口要将油漆刮干净，保证可靠导通。
简介一、主要功能:1、当雨水及霜挡住透镜或损坏时，本产品会自动识别检测，关闭防撞功能，正常开关门体，当光电开关恢复正常后，控制器能自动识别，恢复正常功能。
2、时间保护，当门体到位后，因其它原因电机不能停止的情况下，控制器设置最长时间为120秒，不易损坏电机。
3、限位锁保护，当门体到位后，误按开、关键，易不会冲过终点。
4、线控及全遥控兼容，可带防撞、防爬报警功能。
二、电器参数:输入电压:220V+-5% 额定电流:10A 遥控方式:无线点编码遥控距离:?30米遥控手制电池:12V23A三、产品维护及安装注意事项:1、环境温度适宜在-30度~+45度之间使用。
2、安装电控应检查电压是否符合使用要求，接地线是否稳固。
3、要保持光电开关透镜清洁，防止关门时误操作。
4、当遥控距离变短时，要检查电池电量是否充足，必要时要更换电池。
5、初装时出现限位开关到位不停机，要检查限位开关是否装错或磁钢是否装好。
6、限位开关底部离地面10~15mm为宜，磁钢高度要与地面一致。
7、如配防爬装置，按电路板插座方向插好。
第 1 页共 4 页豪华电动伸缩门使用说明书主板接线图遥控手制及主板编码方法:手制用焊接编码，主板及台式发射器用短路块插接，编码时手制、主板、台式发射器必须要一致，产品出厂前已设定，如需要更改或更换遥控时，参照下图，下图编码方法只是例举。
磁钢安装如下第 2 页共 4 页豪华电动伸缩门使用说明书开门磁铁终点线开门方向关门方向关防撞磁铁关门磁铁终点线铁钢安装如上3三芯电线全遥控的接线方法(建议使用此方法，方便、省线):第 3 页共 4 页豪华电动伸缩门使用说明书(门尾接线盒)防爬报警系统的安装和说明1、门尾接线盒安装方法2、防爬条件编号防爬条件(必须同时满足以下条件)1 关门到关门限位处停机启动报警器报警功能(按任何键可停止报警声) 第 4 页共 4 页。
电动伸缩门 748D电控板 说明书
6．启动 6．1 输入检测 电控板上有两位数字显示。如果不在“设定”模式 下，显示的是各输入点的状态。
下表列出了 LED 的状态和各输入点状态的对应关 系。 LED 亮＝闭合触点 LED 灭＝打开触点
LEDs
亮
灭
FCA
限位开关没触发 限位开关触发
FCC
限位开关没触发 限位开关触发
OPEN B 命令激活
不起作用（OPEN 失效）
参见 5.2
停止，释放后，反转开 2 秒后反转开(2)
不起作用
停止，释放后，继续开 2 秒后反转关(2)
不起作用（OPEN 失效）
指令
STOP
开门安保 关门安保
不起作用（OPEN 失效）
不起作用
开/关安保
“EDGE”安保
不起作用（OPEN 失效）
停止运行 不起作用
不起作用 不起作用 参见 5.2 不起作用
⑵如反转后新的脉冲在 2 秒内产生，立即停止移动。
指令
STOP
开门安保 关门安保
不起作用（OPEN 失效）
不起作用
开/关安保
“EDGE”安保
不起作用（OPEN 失效）
停止运行 不起作用
不起作用 不起作用 参见 5.2 不起作用
重新装载暂停时间（1）（OPEN 失效）
不起作用（OPEN 失效）
参见 5.2
5．参数设定 要设定自控系统的操作，必须进入设定模式。 设定分为两部分：基本和高级。
4．5 接口 J2－Mini 解码器、解码器和 RP 接收器 用来快速连接 Mini 解码器、解码器和 RP 接收器（参 见 fig.15、16 和 17）。连接该组件时必须将有元器 件的一面对着电控板的内侧。插拔时必须切断电 源。
电动伸缩门说明书
电动伸缩门开门电机说明书点击次数：5016 更新时间：2013-03-29 15:24:01 【打印此页】【关闭】请先选择您所使用的电机为哪种（通常市面上比较常见的电动伸缩门所使用的开门机大部分为威捷电机，如果您不清楚您所使用的电机是哪种牌子就直接点击百胜电机（通用型）查看使用说明）威捷电机说明书百胜电机说明书晶源电机使用说明书1、WJ（MJ201）第二代一体化机器人使用说明书目录1.产品概述2.产品功能3.产品参数4.产品示意图5.产品安装步骤6.磁铁安装示意图7.电器接线图8.防爬安装示意图9.故障分析10.包装清单一、产品概述1、该产品集机械与电子与一体。
将原来两个独立的开门机合二为一，并将所以电子控制功能集成在一起，安装简单，方便；外形简洁，美观。
2、低温自动加温装置。
确保环境低至-40度依然能够正常工作，加温装置自动开启进行加温。
3、智能化的限位方式。
该产品摒弃了原机器人产品上安装困难的限位开关，并且简化了磁铁的安装，限位更可靠、安全。
二、功能特点1、全遥控控制开门、关门、停止；2、开、关门后启动时都具有软启动；3、智能限位功能；4、手动离合；5、低温自动加热功能；6、总运行时间保护功能；7、红外线防撞功能；8、红外线防爬装置接口；9、热保护装置，延长电机使用寿命；三、技术参数1、环境温度：-40度- +55度2、相对温度：小于等于百分之90 不凝霜3、电源电压/频率：AC220V±10%/50Hz4、电机额定输入功率：370W*25、电机额定电流：*26、电机绝缘等级：B7、电机热保护温度：120度8、输出转速：n=45rpm9、电机工作制：S210、电机升温启动温度：0度±5度11、加温功率：小于等于60W*2如作图所示：1.起步同步调节螺丝2.电机3.固定螺丝4.5分11齿条轮5.离合轴6.52接链条松紧调节螺丝7.链条松紧调节螺丝8.探测器固定支架9.5分12齿链条10.探测器固定支架固定螺丝11.探测器紧固螺丝12.探测器13.减速箱14.电控盒五、产品安装步骤（一）整机安装步骤：1.将机芯放置尺寸合理的机头板上；2.打开离合器，挂上链条；3.调节机芯使机芯固定螺丝孔和机头板固定孔对齐；4.将固定螺丝放到固定孔中，稍微拧动螺丝，不拧紧；5.调节机芯底座上的四枚无头内六角螺丝，直到链条的摆动幅度为两指宽即可；6.调节完后拧紧机芯底座的四枚固定螺丝；7.最好合上离合。
电动伸缩门遥控器设置方法
1、清码，同时按下(我们发给您的)遥控器上排的两个按键（不要管键盘的符号，一定要同时按），指示灯先闪下灭掉然后会不停的闪动，松开您的手，即表示清码成功。
注意：灯要不停的闪动，清码成功后按每一个键指示灯都是闪下就灭掉。
2、对拷，一个手拿原装的遥控器一个手拿着购买到的遥控器，两个遥控器尽量靠近，同时按下两个遥控器上面开门键，拷贝遥控器指示灯不停闪动即表示复制成功，再松开您的手。
依次按相同方法，将其它三个按键拷贝上去。
注意：拷贝的时候灯如果不闪动，在两个遥控器上面的键都按下去后，两个手都不要松开，然后拿着拷贝遥控器在您自己的遥控周围找信号，可以变换几个位置，比如头对着头，背部对着背部，看到灯不停闪动后就表示已经拷贝到这个信号了。
(遥控器拷贝成功后按任意一键指示灯都是长亮！)
3、拷贝的时候对拷遥(头靠着背部)这个位置最好！！。
门机控制器使用说明书V.（精品）
第二章、门机控制器的操作与调试2.1操作显示说明附操作器正面照片（带LOGO和型号）,更换掉下面的图片操作器指示灯意义：2.1.1参数操作显示YS-K01门机控制器的操作显示需使用选配件YS-P01操作器。
操作器的显示状态有以下几种状态（根据软件表现更改内容）1.停机状态显示停机状态显示的参数有：输出端子状态、门位置、开门速度、输入端子状态、母线电压，通过》键实现各种状态参数的循环显示选择。
插入实物照片2.运行状态显示运行状态显示的参数有：输出端子状态、门位置、开关门速度设定、当前运行速度、输出电压、输出电流、输出力矩、母线电压、输入端子状态，通过》键实现各种状态参数的循环显示选择。
插入实物照片3.参数编辑状态以设定参数P1.01为230V为例说明：首先按下PRG键，操作器显示-P0-，该菜单为一级菜单显示，然后按∧键显示-P1-,然后按ENTER键进入P1组内部参数组；然后按∧键显示P1.01，按ENTER键进入该功能码，该功能码显示值为220，通过按∧键将值修改为230，按ENTER键确认修改,修改完后功能码组显示P1.02，按PRG键退回一级菜单显示-P1-，按PRG键退回停机或运行监视状态。
插入实物照片4．故障状态显示当控制器处于故障状态时，操作器显示故障码，当故障排除后，按下STOP/RESET键复位故障，操作器恢复到停机状态显示。
故障显示内容参见附录2故障诊断与对策插入实物照片2.1.2 参数上传和下载批处理YS-K01门机控制器为适应电梯行业调试和维护高效率的需求，设计有控制曲线参数存储和批处理功能。
对于相同门宽、相同型号的门机，可以用同样的曲线参数实现门的开关控制，把经验曲线参数从调试效果良好的门机控制器上传到操作器，再从操作器下载到相同门宽、相同型号的门机使用的门机控制器,就可以实现良好的开关门控制。
例如：1号门和2号门宽度相同，门机械配置型号相同，1号门运行曲线调试好后，把控制器A 的曲线参数上传到操作器的相应位置，并编好组号，从操作器对应组号位置把曲线经验参数下载到控制器B ，控制器B 就可以实现对2号门的良好开关门控制。
卷闸门、电动门、伸缩门禁控制方案
卷闸门门禁控制方案一、前言电动卷闸门、伸缩门的控制以前用无线遥控的较多。
随着人们安全意识的加强，用安全性更强的门禁来控制，逐渐成为业主的诉求。
由于门禁控制器一般只输出常开或常闭的干结点控制信号。
很难同时有效控制电动卷闸门、伸缩门的开门、关门以及停止动作。
常常出现失控现象。
本方案结合限位开关信号，合理运用门禁的扩展功能，从根本上解决了信号丢失造成的失控问题。
让门禁控制卷闸门更安全，更稳定。
二、方案适用范围1、卷闸门的初始条件：受控卷闸门应满足的最底条件是，开门、关门、停止均为开关量信号控制。
如是220V 开关控制可用继电器转换；下同；2、受控卷闸门推荐受控条件是，开门、关门、停止均为开关量信号控制，开门停止和关门停止有限位开关控制（如限位信号取用卷闸门，可用继电器隔离共用），开门信号和关门信号无持续时间要求；三、方案控制目标卷闸门门禁控制目标：1、授权门禁卡刷卡开门；2、授权门禁卡刷卡关门；3、按停止按扭，能随机停止；4、随机停止后，启动分为热启动和冷启动。
热启动，随停后直接刷卡，卷闸门继续按原方向运行。
5、冷启动是随停后系统重新上电，按复位按扭，刷卡后，卷闸门开启，之后转入刷卡关门，刷卡开门循环；四、方案设计1、总体设计卷闸门门禁控制系统由身份识别及控制系统、卷闸门控制系统、和卷闸门执行系统构成；卷闸门的控制由刷卡开门和刷卡关门的正常控制循环和随机停止和复位的异常控制循环组成。
受控卷闸门不管是最底受控条件还是推荐受控条件，都应该在关门和开门限位处加装门禁的限位开关，为门禁系统提供控制信号。
这样做的好处，首先，解除了和卷闸门系统的控制耦合，提高了系统的运行稳定性；其次，避免了不受控的信号给门禁系统带来的干扰，便于系统的调试和维护；系统的设计是以最底受控条件为前提进行设计的，对于高于最底受控条件的卷闸门，只需精简相应控制部分，即可实现控制。
系统的停止/复位控制属于应急控制，具有高优先响应等级、高可靠性和底操作权限的特性，因此采用按扭设计，直接操控卷闸门；2、详细设计（1）设备选型：A、门禁主机选型因为需要接入的控制信号较多，这里门禁主机选用4门门禁控制器。
电动门、伸缩门遥控控制器使用说明书概要
电动门、伸缩门遥控控制器使用说明书本遥控控制器适用于平移门、对开平移门、伸缩门、对开伸缩门、道闸、对开道闸,单相电机设备控制等门种作常规的“开、停、关、限位”控制；通过遥控器操作，可使控制面板所有按键功能被锁定，防止外人通过控制盒盗开大门；遥控为固定码。
一、购入时请注意1、检查控制器外壳是否破损或变形2、检查包装中有无合格证3、打开控制器后是否有零散物，电路板是否异常二、安装场所（请专业人士安装调试）安装的场所及环境不适宜会缩短本产品的使用寿命，请安装于下列场所：1、周围温度：－10℃~+45℃且通风情形良好2、无滴水及湿气低的场所3、无日光照射，高温及严重落尘的场所4、无腐蚀性气体及液体的场所5、无振动、无磁场干扰的场所6、儿童不易操作到，保养及检查容易的场所三、产品型号：OM-AC390系列电气参数：输入电压：220V±15% 输出电压：220V±15%每路电机额定电流：20A 每路警灯额定电流： 5A遥控方式：无线电编码遥控距离：空旷100米（无障碍物）四、产品维护1、用户应对红外开关每月检测一次，以确保遇阻返回功能正常2、遥控器使用DC12V,23A电池，使用寿命一年，注意更换电池。
切勿受潮、摔打、撞击，如欲修改密码，请注意主机与遥控器的编码一定要一致。
3、主机遥控距离正常在40米左右，若遥控器距离太短，请检查主机安装位置是否被金属物遮蔽或电池电量是否充足，遥控距离受天气影响较大，在恶劣环境下，遥控距离有所缩短，此为正常现象。
五、电气连接注意：1、应严格遵照接线端子上标识接，“火线”、“零线”不能接反2、遵守安全规定！电力线和控制线一定要分开布线3、干簧管信号线须用屏蔽线，屏蔽层须良好接地，中间不可有接头。
导线要套入PVC管或铁管内，做好防水防潮处理4、开机必须检查，电机是否安全接地5、确认所有接线正确无误后接上电源如图所示，按下面要求接线：备注：1、开门、关门反向接反对调电机线V、W。
电动伸缩门说明书
电动伸缩门开门电机说明书点击次数：5016 更新时间：2013-03-29 15:24:01 【打印此页】【关闭】请先选择您所使用的电机为哪种？（通常市面上比较常见的电动伸缩门所使用的开门机大部分为威捷电机，如果您不清楚您所使用的电机是哪种牌子就直接点击百胜电机（通用型）查看使用说明）威捷电机说明书百胜电机说明书晶源电机使用说明书1、WJ（MJ201）第二代一体化机器人使用说明书•目录1.产品概述2.产品功能3.产品参数4.产品示意图5.产品安装步骤6.磁铁安装示意图7.电器接线图8.防爬安装示意图9.故障分析10.包装清单一、产品概述1、该产品集机械与电子与一体。
将原来两个独立的开门机合二为一，并将所以电子控制功能集成在一起，安装简单，方便；外形简洁，美观。
2、低温自动加温装置。
确保环境低至-40度依然能够正常工作，加温装置自动开启进行加温。
3、智能化的限位方式。
该产品摒弃了原机器人产品上安装困难的限位开关，并且简化了磁铁的安装，限位更可靠、安全。
二、功能特点1、全遥控控制开门、关门、停止；2、开、关门后启动时都具有软启动；3、智能限位功能；4、手动离合；5、低温自动加热功能；6、总运行时间保护功能；7、红外线防撞功能；8、红外线防爬装置接口；9、热保护装置，延长电机使用寿命；三、技术参数1、环境温度：-40度- +55度2、相对温度：小于等于百分之90 不凝霜3、电源电压/频率：AC220V±10%/50Hz4、电机额定输入功率：370W*25、电机额定电流：1.7A*26、电机绝缘等级：B7、电机热保护温度：120度8、输出转速：n=45rpm9、电机工作制：S210、电机升温启动温度：0度±5度11、加温功率：小于等于60W*2如作图所示：1.起步同步调节螺丝2.电机3.固定螺丝4.5分11齿条轮5.离合轴6.52接链条松紧调节螺丝7.链条松紧调节螺丝8.探测器固定支架9.5分12齿链条10.探测器固定支架固定螺丝11.探测器紧固螺丝12.探测器13.减速箱14.电控盒五、产品安装步骤（一）整机安装步骤：1.将机芯放置尺寸合理的机头板上；2.打开离合器，挂上链条；3.调节机芯使机芯固定螺丝孔和机头板固定孔对齐；4.将固定螺丝放到固定孔中，稍微拧动螺丝，不拧紧；5.调节机芯底座上的四枚无头内六角螺丝，直到链条的摆动幅度为两指宽即可；6.调节完后拧紧机芯底座的四枚固定螺丝；7.最好合上离合。
安全操作规程-电动伸缩门
电动伸缩门操作规程一、目的通过了解设备工作原理、技术参数、使用操作步骤、HSE提示与注意事项同、常见故障处理。
以保障设备和人员的安全及正常运行。
二、适用范围本规程适用于公司电动伸缩门。
三、工作原理2006-ZH-YB电动伸缩门主要有伸缩门体、机头、控制器三部分组成：1、伸缩门体：门体采用优质不锈钢及铝合金专用型材制作，采用平行四边形原理较接，伸缩灵活行程大。
伸缩门体是由门体大框、交叉撑、轴（定轴、滑轴）及门体轮等主要部件组成。
门体整体为金属结构，按材质又分为不锈钢门体、铝合金门体、压铸铝门体。
2、机头：由驱动器和电气部分组成，它固定在门体的一端，带动门体伸缩运动，与门体配套使用。
驱动器采用特种电机驱动，蜗杆蜗轮减速，并设有手动离合器，停电时可手动启闭。
驱动器分普通型和机器人型。
可配备滚动显示屏，显示500字的显示。
还可配备智能红外线双探头防碰撞装置，遇人或异物20-30CM 可自动返回运行，从而保障车辆及行人的安全3、控制器：由控制盒、台式控制器及手柄组成。
3.1控制盒：固定在机头内，由它接收控制器发出的指令控制门体的运行。
3.2台式控制器：主要由值班人员在值班室内使用。
3.3手柄：主要配备车辆使用，可在机头周围10-30米内（根据现场的无线电通讯环境而定）活动控制大门的开、关。
四、技术参数1、产品常规高度：1600mm2 ＞环境温度：-250 - +7503、空气相对湿度：W90%4、绝缘：Grade B5、变速箱速比：1 : 406、驱动器技术参数表：五、使用操作步骤1、准备工作1.1首先用手动的方式人工推拉门体，检查门体运行是否正常，在确定门体运行正常的情况下，方可接通电源。
L 2接通电源，控制盒电源指示灯亮,按“开”按纽，“开”指示灯亮，门体能自动打开至设定的限位处自动停止。
按“关”按纽，“关'指示灯亮，门体能自动关闭至设定的限位处自动停止。
1. 3在调试运行过程如发现门体运行限位不准确，可调整限位开关的高度。
多功能电动门控制器使用说明
多功能电动门控制器使用说明一、产品概述：DMK-2B型电动门控制器是一种采用数字化技术设计的智能型多功能手动、无线遥控两用电动门控制器。
DMK-2B型电动门控制器具有良好的智能判定功能和很高的可靠性。
DMK-2B型电动门控制器采用最新设计的四键操作方式，并有声光报警提示功能，使用十分方便，用户无需专门培训即可掌握使用方法。
DMK-2B型电动门控制器具有的自动门控和保安双重功能是目前国内同类产品中所不多见的，因此DMK-2B型电动门控制器是当前电动伸缩门系统中首选的自动控制设备。
DMK-2B型电动门控制器的设计制造中根据不同用户的实际情况由资深的专业技术人员反复优化设计，精选国内外名牌电子元器件，精工制造而成。
产品生产全面实施QC管理，并随时向户提供全方位的售后服务，确保用户满意。
二、主要功能及性能指标：1、使用电源：180―――240V／50――60Hz2、最大负载功率1200W （阻性）3、控制器自身消耗功率：≤5W4、控制方式：手动控制：机箱面板控制和外接按钮控制无线遥控：频率为315MHz，采用编码加密控制信号转换时间：1---0.5S自动停机：具有限位停机和35s，70s，110s，145s，180s五挡自动延时停机（产品出厂时设置为145s）。
5、报警控制：输出接口：控制器对报警器探头可提供12V或15V直流电源输入接口：报警器输出为继电器独立常开触点报警器探头：可使用红外线热释、光电对射、声波振动、多普勒雷达探测、电磁感应等类型。
门体开关时报警功能自动解除。
探头监测距离不小于6--7m。
6、其他功能接口：可驳接电子显示屏、万年历显示屏、警灯和门体声讯器等。
7、声光显示：控制器在下述状态下均有显示：数码显示：控制器接通电源显示“-”，此时为待机状态。
报警功能选通后由“-”状态变为“日”开门时显示“H”，关门时显示“E”，“－”为停机。
声讯提示：开门或关门时有低频讯响报警时变为高频讯响8、使用环境条件：温度：－10 ―――45℃相对湿度：≤85％无腐蚀性气体和电磁干扰7、产品尺寸：210×165×65mm三、使用操作：1、安装：安装使用前应首先详细阅读控制器的随机使用说明书。
伸缩门控制器CRT-K01B说明复习课程
伸缩门控制器C R T-K01B说明CRT-K01B单电机伸缩门控制器说明书一、技术参数：1、输入电压：220V±15%2、电机额定电流：7A3、遥控方式：无线遥控,百万组编码安全可靠。
4、遥控距离：空旷50-100米（无障碍物）二、主要功能：1、手动控制“开”、“停”、“关”。
2、遥控控制“开”、“停”、“关”、“锁键”。
【如遥控器按了“锁键”，“开”、“关”两键就不能操作了，当只有按遥控器按“停”止键解锁后，遥控功能才恢复正常】。
遥控锁键设定需常按“锁键”3秒钟，才能设置上锁功能。
3、红外防撞保护：配合专用的红外线控头，门在关的过程中遇到障碍物可自动停止，并向相反运行5秒然后停止。
红外防撞开关类型是NPN常开型，就是负极输出常开信号的开关。
4、限位开关极性选择（配合拨码开关第【3】位可选用常开型限位和常闭型限位功能）。
出厂设定为常开型限位。
5、单双限位选择功能（配合拨码开关第4位可选用双限位和单限位功能）。
出厂设定为双限位功能，【如选择单限位功能，限位开关接+12V公共点和开限位端口就行了】。
本控制器内部延时100秒后会自动关闭动作，这主要是为了防止限位开关失效后的一种保护。
6、自动关门设定功能说明：【1】第一种状态：门往开的方向运行，到开限位后门停止，然后延时2秒门自动往关门方向运行，门在关的过程中遇到障碍物可自动停止，并向相反方向运行5秒然后停止，延时2秒钟后门自动往关门方向运行，直到关限位后自动停止。
（配合拨码开关第【2】位可选择）。
【2】第二种状态：门往开的方向运行12秒后门自动停止，然后延时2秒门自动往关门方向运行，门在关的过程中遇到障碍物可自动停止，并向相反方向运行5秒然后停止，延时2秒钟后门自动往关门方向运行，直到关限位后自动停止。
（配合拨码开关第【1】位可选择）这个功能是为了有的只需要进人和自行车之内的，不用开很宽，就可以通行，此功能可实现刷卡进门，然后自动关门动作。
遥控伸缩门教案
遥控伸缩门教案一、遥控伸缩门的概述1.1 什么是遥控伸缩门1.2 遥控伸缩门的优势1.3 遥控伸缩门的应用场景二、遥控伸缩门的安装与调试2.1 安装前的准备工作1.测量门洞尺寸2.准备必要的材料和工具3.根据安装需求选择适合的遥控伸缩门型号2.2 安装步骤1.搭建安装基础框架–安装地脚螺栓–安装底梁2.安装伸缩门主体–将伸缩门主体固定在底梁上–连接门体和伸缩杆3.安装导轨和驱动系统–安装伸缩门导轨–安装电动驱动器4.连接电源线和控制系统–连接电源线–连接遥控控制器和控制箱5.调试与测试–检查各部件是否安装牢固–进行遥控测试，确保门体的运行正常2.3 安全注意事项1.使用适当的个人防护装备2.注意安装位置的平整性和结构的稳定性3.严禁在门体运行时触碰门体或导轨4.注意与其他电气设备的安全配合三、遥控伸缩门的维护与保养3.1 定期清洁门体和导轨3.2 润滑门体和驱动系统3.3 检查并调整传感器及安全保护装置3.4 注意电源线和控制系统的维护3.5 处理常见故障和故障排除四、遥控伸缩门的故障排查与维修4.1 常见故障及解决方案1.门体不能完全打开或关闭2.门体运动过程中出现卡滞3.遥控器无法控制门体动作4.异常声响或异味产生4.2 维修与保养注意事项1.了解厂家的维修政策及服务电话2.不要擅自拆卸和更换零部件3.定期维护和保养，延长使用寿命五、遥控伸缩门的发展趋势与展望5.1 智能化与自动化程度的提升5.2 可靠性与安全性的改进5.3 新材料和新技术的应用5.4 智慧城市等领域的拓展通过以上章节，我们详细介绍了遥控伸缩门的概述、安装与调试、维护与保养、故障排查与维修以及未来的发展趋势与展望。
希望能够帮助读者了解遥控伸缩门的相关知识，正确使用、安装和维护遥控伸缩门，以提高生活质量和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

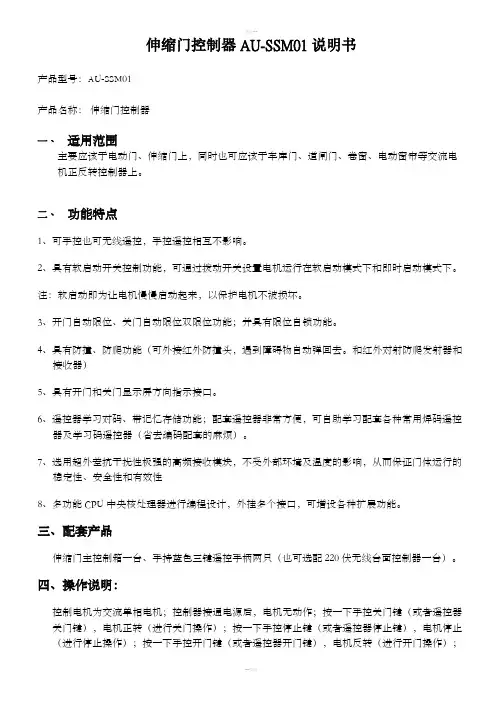

伸缩门控制器AU-SSM01说明书
产品型号：AU-SSM01
产品名称：伸缩门控制器
一、适用范围
主要应该于电动门、伸缩门上，同时也可应该于车库门、道闸门、卷窗、电动窗帘等交流电机正反转控制器上。
二、功能特点
1、可手控也可无线遥控，手控遥控相互不影响。
2、具有软启动开关控制功能，可通过拨动开关设置电机运行在软启动模式下和即时启动模式下。
注：软启动即为让电机慢慢启动起来，以保护电机不被损坏。
3、开门自动限位、关门自动限位双限位功能；并具有限位自锁功能。
4、具有防撞、防爬功能（可外接红外防撞头，遇到障碍物自动弹回去。
和红外对射防爬发射器和
接收器）
5、具有开门和关门显示屏方向指示接口。
6、遥控器学习对码、带记忆存储功能；配套遥控器非常方便，可自助学习配套各种常用焊码遥控
器及学习码遥控器（省去编码配套的麻烦）。
7、选用超外差抗干扰性极强的高频接收模块，不受外部环境及温度的影响，从而保证门体运行的
稳定性、安全性和有效性
8、多功能CPU中央核处理器进行编程设计，外挂多个接口，可增设各种扩展功能。
三、配套产品
伸缩门主控制箱一台、手持蓝色三键遥控手柄两只（也可选配220伏无线台面控制器一台）。
四、操作说明：
控制电机为交流单相电机；控制器接通电源后，电机无动作；按一下手控关门键（或者遥控器关门键），电机正转（进行关门操作）；按一下手控停止键（或者遥控器停止键），电机停止（进行停止操作）；按一下手控开门键（或者遥控器开门键），电机反转（进行开门操作）；
进行开门或关门时，若想转换方向（即要将关门切换为开门，或者将开关切换为关门）必须按
停止键方可切换。
主控制板上有一个两档拨动开关，当拨动在OFF的位置时为设置电机为软启动模式，拨动在ON的位置时为设置电机为即时启动模式。
拨动开关旁有一个PUSH的轻触开关，此开关将设置门体由开门、停止、关门循环切换（即按一下开门，再按一下停止，再按一下关门，再按一下停止，再按一下开门，以此循环，开关门状态切换必须要经停止状态后才能切换）。
遥控器学习配套及清除说明：
遥控器学习方法：
长按接收模块上的白色按键（即学习按键），直到指示灯由灭变亮——变灭——闪烁一次松开，再短按一下按键，灯亮松开，按遥控器任一键，学习指示灯闪烁，表示学习成功。
注意：学习时，需注意指示灯闪烁一次必须松开，若闪烁二次或三次才松开，则会改变模块输出方式。
若需学习第二个遥控器或多个遥控器，则可在学习好第一个遥控器之后，直接按学习按键，指示灯亮，松开按键，按所要学习的遥控器发码，指示灯闪烁，即表示学习成功，不同编码遥控器最多学习16个，相同码则无限制。
学习成功后，遥控器即可遥控控制接收控制器。
遥控器清除方法：
长按接收模块上的白色按键（即学习按键）不松，指示灯由亮变灭后松开，即清零成功。
清零后，之前配套的所有遥控器均不能再遥控控制。
五、技术参数
接收控制箱
1、体积：180 X 128 X 60mm
2、重量：720g
3、使用温度：-10~70度
4、工作电压： AC220
5、工作频率：315MHz（其它频率可选）
6、接收方式：超外差接收
7、触点电流：220V 30A
发射器
1、体积：58*38*13mm
2、重量：31g
3、使用温度：-10~70度
4、工作电压：12V
5、工作频率：315MHz（其它频率可选）
6、遥控距离：50米以上
六、接线说明：(详见控制板接线处)。
