卡侬头与6.35插头平衡接法
卡侬头的正确接线方法
卡侬头的正确接线方法卡侬头是一种常见的电气连接器，广泛应用于家用电器、工业设备和汽车电子等领域。
正确的接线方法对于保证电路的正常运行和安全使用至关重要。
下面我们将详细介绍卡侬头的正确接线方法，希望能对大家有所帮助。
首先，我们需要准备好工具和材料。
接线前，务必检查电路是否已断开电源，并使用万用表进行测量确认。
接下来，我们将具体介绍卡侬头的接线步骤。
1. 准备工具和材料。
在接线之前，我们需要准备好以下工具和材料，卡侬头、绝缘剥线钳、压线钳、绝缘套管、绝缘胶带等。
确保工具和材料的质量良好，以保证接线的质量和安全。
2. 剥线。
使用绝缘剥线钳，将电线的外皮剥去一定长度，露出内部的金属导线。
剥线的长度应根据卡侬头的规格和要求进行合适的调整，一般为5-7mm。
3. 插入卡侬头。
将剥好的电线插入卡侬头的接线孔中，确保金属导线完全插入，并没有外露。
根据卡侬头的类型和规格，选择合适的压线钳进行压接，确保电线牢固地固定在卡侬头内部。
4. 绝缘处理。
在接线完成后，使用绝缘套管或绝缘胶带对接线部分进行绝缘处理，以防止电路短路或触电事故的发生。
确保绝缘处理的完整和牢固。
5. 检查。
接线完成后，使用万用表对接线部分进行导通测试，确保连接良好，没有接触不良或短路现象。
然后进行外观检查，确保接线部分没有松动或外露的金属导线。
通过以上步骤的正确操作，我们可以保证卡侬头的接线质量和安全性。
在接线过程中，务必注意安全，避免触电或其他意外事故的发生。
希望以上内容能对大家有所帮助，谢谢阅读！。

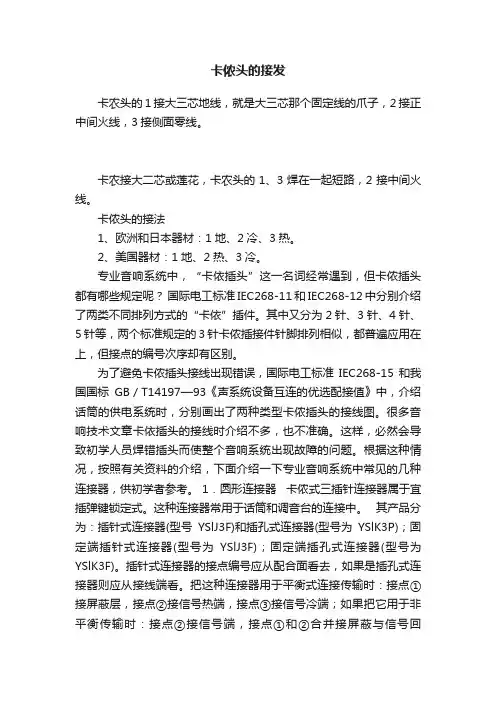

卡侬头的接发
卡侬头的接发卡农头的1接大三芯地线，就是大三芯那个固定线的爪子，2接正中间火线，3接侧面零线。
卡农接大二芯或莲花，卡农头的1、3焊在一起短路，2接中间火线。
卡侬头的接法1、欧洲和日本器材：1地、2冷、3热。
2、美国器材：1地、2热、3冷。
专业音响系统中，“卡依插头”这一名词经常遇到，但卡侬插头都有哪些规定呢？国际电工标准IEC268-11和IEC268-12中分别介绍了两类不同排列方式的“卡依”插件。
其中又分为2针、3针、4针、5针等，两个标准规定的3针卡侬插接件针脚排列相似，都普遍应用在上，但接点的编号次序却有区别。
为了避免卡侬插头接线出现错误，国际电工标准IEC268-15和我国国标GB／T14197—93《声系统设备互连的优选配接值》中，介绍话筒的供电系统时，分别画出了两种类型卡侬插头的接线图。
很多音响技术文章卡依插头的接线时介绍不多，也不准确。
这样，必然会导致初学人员焊错插头而使整个音响系统出现故障的问题。
根据这种情况，按照有关资料的介绍，下面介绍一下专业音响系统中常见的几种连接器，供初学者参考。
1．圆形连接器卡侬式三插针连接器属于宜插弹键锁定式。
这种连接器常用于话筒和调音台的连接中。
其产品分为：插针式连接器(型号YSlJ3F)和插孔式连接器(型号为YSlK3P)；固定端插针式连接器(型号为YSlJ3F)；固定端插孔式连接器(型号为YSlK3F)。
插针式连接器的接点编号应从配合面看去，如果是插孔式连接器则应从接线端看。
把这种连接器用于平衡式连接传输时：接点①接屏蔽层，接点②接信号热端，接点③接信号冷端；如果把它用于非平衡传输时：接点②接信号端，接点①和②合并接屏蔽与信号回线。
YC系列的卡侬属于直插式。
这种连接器在专业音响系统中用得也很多，其中三插针的(自由端型号YCJ3P、固定端型号YCK3F)也常用在话筒与音响设备的连接中；五插针的(自由端型号YCJ5P、固定端型号YCK5F)在一些文章中被称为DIN插件，它常用在音响设备的立体声信号双向馈送，录放组合端的连接、头戴耳机的连接端，以及话筒、电唱盘、调谐器等音响设备输出信号的传递。
卡侬头的接法
卡农头的1接大三芯地线，就是大三芯那个固定线的爪子，2接正中间火线，3接侧面零线。
卡农接大二芯或莲花，卡农头的1、3焊在一起短路，2接中间火线。
卡侬头的接法1、欧洲和日本器材：1地、2冷、3热。
2、美国器材：1地、2热、3冷。
专业音响系统中，“卡依插头”这一名词经常遇到，但卡侬插头都有哪些规定呢？国际电工标准IEC268-11和IEC268-12中分别介绍了两类不同排列方式的“卡依”插件。
其中又分为2针、3针、4针、5针等，两个标准规定的3针卡侬插接件针脚排列相似，都普遍应用在上，但接点的编号次序却有区别。
为了避免卡侬插头接线出现错误，国际电工标准IEC268-15和我国国标GB／T14197—93《声系统设备互连的优选配接值》中，介绍话筒的供电系统时，分别画出了两种类型卡侬插头的接线图。
很多音响技术文章卡依插头的接线时介绍不多，也不准确。
这样，必然会导致初学人员焊错插头而使整个音响系统出现故障的问题。
根据这种情况，按照有关资料的介绍，下面介绍一下专业音响系统中常见的几种连接器，供初学者参考。
1．圆形连接器卡侬式三插针连接器属于宜插弹键锁定式。
这种连接器常用于话筒和调音台的连接中。
其产品分为：插针式连接器(型号YSlJ3F)和插孔式连接器(型号为YSlK3P)；固定端插针式连接器(型号为YSlJ3F)；固定端插孔式连接器(型号为YSlK3F)。
插针式连接器的接点编号应从配合面看去，如果是插孔式连接器则应从接线端看。
把这种连接器用于平衡式连接传输时：接点①接屏蔽层，接点②接信号热端，接点③接信号冷端；如果把它用于非平衡传输时：接点②接信号端，接点①和②合并接屏蔽与信号回线。
YC系列的卡侬属于直插式。
这种连接器在专业音响系统中用得也很多，其中三插针的(自由端型号YCJ3P、固定端型号YCK3F)也常用在话筒与音响设备的连接中；五插针的(自由端型号YCJ5P、固定端型号YCK5F)在一些文章中被称为DIN插件，它常用在音响设备的立体声信号双向馈送，录放组合端的连接、头戴耳机的连接端，以及话筒、电唱盘、调谐器等音响设备输出信号的传递。
卡侬头的接法
卡农头的1接大三芯地线，就是大三芯那个固定线的爪子，2接正中间火线，3接侧面零线。
卡农接大二芯或莲花，卡农头的1、3焊在一起短路，2接中间火线。
卡侬头的接法1、欧洲和日本器材：1地、2冷、3热。
2、美国器材：1地、2热、3冷。
专业音响系统中，“卡依插头”这一名词经常遇到，但卡侬插头都有哪些规定呢？国际电工标准IEC268-11和IEC268-12中分别介绍了两类不同排列方式的“卡依”插件。
其中又分为2针、3针、4针、5针等，两个标准规定的3针卡侬插接件针脚排列相似，都普遍应用在上，但接点的编号次序却有区别。
为了避免卡侬插头接线出现错误，国际电工标准IEC268-15和我国国标GB／T14197—93《声系统设备互连的优选配接值》中，介绍话筒的供电系统时，分别画出了两种类型卡侬插头的接线图。
很多音响技术文章卡依插头的接线时介绍不多，也不准确。
这样，必然会导致初学人员焊错插头而使整个音响系统出现故障的问题。
根据这种情况，按照有关资料的介绍，下面介绍一下专业音响系统中常见的几种连接器，供初学者参考。
1．圆形连接器卡侬式三插针连接器属于宜插弹键锁定式。
这种连接器常用于话筒和调音台的连接中。
其产品分为：插针式连接器(型号YSlJ3F)和插孔式连接器(型号为YSlK3P)；固定端插针式连接器(型号为YSlJ3F)；固定端插孔式连接器(型号为YSlK3F)。
插针式连接器的接点编号应从配合面看去，如果是插孔式连接器则应从接线端看。
把这种连接器用于平衡式连接传输时：接点①接屏蔽层，接点②接信号热端，接点③接信号冷端；如果把它用于非平衡传输时：接点②接信号端，接点①和②合并接屏蔽与信号回线。
YC系列的卡侬属于直插式。
这种连接器在专业音响系统中用得也很多，其中三插针的(自由端型号YCJ3P、固定端型号YCK3F)也常用在话筒与音响设备的连接中；五插针的(自由端型号YCJ5P、固定端型号YCK5F)在一些文章中被称为DIN插件，它常用在音响设备的立体声信号双向馈送，录放组合端的连接、头戴耳机的连接端，以及话筒、电唱盘、调谐器等音响设备输出信号的传递。
卡农头的接法
卡农头的接法卡农插头分为两种，公头和母头卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
标准的卡农线通常由1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒,话筒的信号则由2端送至调音台或话放.当然啦1端是接地的.卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的,只不过一边用卡农头（公/母视情况而定）一边用大三芯头（又称TRS插头）。
以卡农公头为例,如下图卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头(又称TS插头），我们唱卡拉OK用的话筒就用这样的线。
由于卡拉OK用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
如图：1。
jpg (54.94 KB）2.jpg（101。
97 KB)3.jpg (46.55 KB)4。
jpg（76。
61 KB)插入点insert线的具体接法（TIP输出\RING输入）调音台的insert和line in的区别【调音台 Insert 的两个作用】图一Insert 插入点插孔有一种很特殊的结构。
默认的情况，它在调音台内部是连通的.当我们插入一个大三芯插头的时候。
内部的连接就被切断，声音将从大三芯插头的头部（Tip)发送给一个效果器的输入端，经效果器处理后的信号再从大三芯插头的“Ring”返回到调音台中。
例如压缩器可以用这种方法连接到调音台中!请看示意图图二对于Insert插孔,我们还有一种用法，那就是把它当作Direct OUT插座使用！Direct OUT输出一般取自前置放大电路之后。
可以直接发送给多轨录音机或者音频接口录音。
高级的调音台上回同时有Insert和Direct OUT插孔。
UB1622调音台没有Direct OUT输出，但是我们可以用Insert插孔来做Direct OUT 输出用。
卡侬头的接法
For personal use only in study and research; not for commercial use For personal use only in study and research; not for commercial use卡农头的1接大三芯地线，就是大三芯那个固定线的爪子，2接正中间火线，3接侧面零线。
卡农接大二芯或莲花，卡农头的1、3焊在一起短路，2接中间火线。
卡侬头的接法1、欧洲和日本器材：1地、2冷、3热。
2、美国器材：1地、2热、3冷。
专业音响系统中，“卡依插头”这一名词经常遇到，但卡侬插头都有哪些规定呢？国际电工标准IEC268-11和IEC268-12中分别介绍了两类不同排列方式的“卡依”插件。
其中又分为2针、3针、4针、5针等，两个标准规定的3针卡侬插接件针脚排列相似，都普遍应用在上，但接点的编号次序却有区别。
为了避免卡侬插头接线出现错误，国际电工标准IEC268-15和我国国标GB／T14197—93《声系统设备互连的优选配接值》中，介绍话筒的供电系统时，分别画出了两种类型卡侬插头的接线图。
很多音响技术文章卡依插头的接线时介绍不多，也不准确。
这样，必然会导致初学人员焊错插头而使整个音响系统出现故障的问题。
根据这种情况，按照有关资料的介绍，下面介绍一下专业音响系统中常见的几种连接器，供初学者参考。
1．圆形连接器卡侬式三插针连接器属于宜插弹键锁定式。
这种连接器常用于话筒和调音台的连接中。
其产品分为：插针式连接器(型号YSlJ3F)和插孔式连接器(型号为YSlK3P)；固定端插针式连接器(型号为YSlJ3F)；固定端插孔式连接器(型号为YSlK3F)。
插针式连接器的接点编号应从配合面看去，如果是插孔式连接器则应从接线端看。
把这种连接器用于平衡式连接传输时：接点①接屏蔽层，接点②接信号热端，接点③接信号冷端；如果把它用于非平衡传输时：接点②接信号端，接点①和②合并接屏蔽与信号回线。
卡侬头的接法
Phi 1 = G IVIUK Iorshield接地端(屏蔽)Pin 2=Positive (+ or hot)热端，信兮-Phi 3 ^Negative (- or cold)冷端，信号-Ring = Negative （- or cold ）冷端，信号-（立体声时为右声Tip = Positive (+ or hot)热端*信号十（之体声时为庄声Sleeve - Shield or sround接地端（屏蔽）卡农头的1接大三芯地线，就是大三芯那个固定线的爪子，2接正中间火线， 3 接侧面零线。
卡农接大二芯或莲花，卡农头的1、3 焊在一起短路，2接中间火线。
卡侬头的接法1、欧洲和日本器材：1地、2冷、3热。
2、美国器材：1地、2热、3冷。
专业音响系统中，“卡依插头”这一名词经常遇到，但卡侬插头都有哪些规定呢？国际电工标准IEC268-11 和IEC268-12 中分别介绍了两类不同排列方式的“卡依”插件。
其中又分为2 针、3针、4针、5针等，两个标准规定的 3 针卡侬插接件针脚排列相似，都普遍应用在上，但接点的编号次序却有区别。
为了避免卡侬插头接线出现错误，国际电工标准IEC268-15 和我国国标GB／T14197—93《声系统设备互连的优选配接值》中，介绍话筒的供电系统时，分别画出了两种类型卡侬插头的接线图。
很多音响技术文章卡依插头的接线时介绍不多，也不准确。
这样，必然会导致初学人员焊错插头而使整个音响系统出现故障的问题。
根据这种情况，按照有关资料的介绍，下面介绍一下专业音响系统中常见的几种连接器，供初学者参考。
1 ．圆形连接器卡侬式三插针连接器属于宜插弹键锁定式。
这种连接器常用于话筒和调音台的连接中。
其产品分为：插针式连接器（型号YSlJ3F）和插孔式连接器（型号为YSlK3P）；固定端插针式连接器（型号为YSlJ3F）；固定端插孔式连接器（型号为YSlK3F）。
插针式连接器的接点编号应从配合面看去，如果是插孔式连接器则应从接线端看。
卡侬头的接法
卡农头的1接大三芯地线，就是大三芯那个固定线的爪子，2接正中间火线，3接侧面零线。
卡农接大二芯或莲花，卡农头的1、3焊在一起短路，2接中间火线。
卡侬头的接法1、欧洲和日本器材：1地、2冷、3热。
2、美国器材：1地、2热、3冷。
专业音响系统中，“卡依插头”这一名词经常遇到，但卡侬插头都有哪些规定呢？国际电工标准IEC268-11和IEC268-12中分别介绍了两类不同排列方式的“卡依”插件。
其中又分为2针、3针、4针、5针等，两个标准规定的3针卡侬插接件针脚排列相似，都普遍应用在上，但接点的编号次序却有区别。
为了避免卡侬插头接线出现错误，国际电工标准IEC268-15和我国国标GB／T14197—93《声系统设备互连的优选配接值》中，介绍话筒的供电系统时，分别画出了两种类型卡侬插头的接线图。
很多音响技术文章卡依插头的接线时介绍不多，也不准确。
这样，必然会导致初学人员焊错插头而使整个音响系统出现故障的问题。
根据这种情况，按照有关资料的介绍，下面介绍一下专业音响系统中常见的几种连接器，供初学者参考。
1．圆形连接器卡侬式三插针连接器属于宜插弹键锁定式。
这种连接器常用于话筒和调音台的连接中。
其产品分为：插针式连接器(型号YSlJ3F)和插孔式连接器(型号为YSlK3P)；固定端插针式连接器(型号为YSlJ3F)；固定端插孔式连接器(型号为YSlK3F)。
插针式连接器的接点编号应从配合面看去，如果是插孔式连接器则应从接线端看。
把这种连接器用于平衡式连接传输时：接点①接屏蔽层，接点②接信号热端，接点③接信号冷端；如果把它用于非平衡传输时：接点②接信号端，接点①和②合并接屏蔽与信号回线。
YC系列的卡侬属于直插式。
这种连接器在专业音响系统中用得也很多，其中三插针的(自由端型号YCJ3P、固定端型号YCK3F)也常用在话筒与音响设备的连接中；五插针的(自由端型号YCJ5P、固定端型号YCK5F)在一些文章中被称为DIN插件，它常用在音响设备的立体声信号双向馈送，录放组合端的连接、头戴耳机的连接端，以及话筒、电唱盘、调谐器等音响设备输出信号的传递。
插座的接线方法
插座的接线方法
在家庭装修或者电气维修中，插座的接线是一个非常重要的环节。
正确的接线方法不仅可以保证插座的正常使用，还可以保障家庭电气安全。
接下来，我将为大家介绍插座的接线方法。
首先，我们需要准备好必要的工具和材料，比如螺丝刀、电工胶布、绝缘套管、电线剥线钳等。
接着，我们需要根据插座的类型选择合适的电线，并确保电线的长度和规格符合要求。
接下来，我们来看一下插座的接线方法。
首先，将插座底座上的线孔分别用螺丝刀拧开，然后将电线的绝缘外皮剥去一定长度，露出内芯。
接着，根据插座的标识，将火线、零线和地线依次插入对应的线孔中，并用螺丝刀拧紧。
接线完成后，用电工胶布和绝缘套管将接线部分包好，以防止漏电和短路。
在接线过程中，需要注意以下几点，首先，要确保电源已经关闭，并使用电笔或者万用表进行测试，确认没有电流通过；其次，要仔细查看插座的标识，确保火线、零线和地线接线正确；最后，接线完成后，要进行绝缘测试，确保接线部分没有漏电现象。
总的来说，插座的接线方法并不复杂，但是需要严格按照标准
操作，以确保接线的安全可靠。
在进行接线时，一定要认真细致，
不马虎大意。
另外，如果对电气知识不是很了解，建议找专业电工
进行接线，以确保家庭电气安全。
希望以上内容能够帮助大家更好地了解插座的接线方法，保障
家庭电气安全。
如果有任何疑问，欢迎咨询专业电工或者相关部门。
祝大家家庭装修顺利，生活幸福安康！。
卡侬头的接法
For personal use only in study and research; not for commercial use For personal use only in study and research; not for commercial use卡农头的1接大三芯地线，就是大三芯那个固定线的爪子，2接正中间火线，3接侧面零线。
卡农接大二芯或莲花，卡农头的1、3焊在一起短路，2接中间火线。
卡侬头的接法1、欧洲和日本器材：1地、2冷、3热。
2、美国器材：1地、2热、3冷。
专业音响系统中，“卡依插头”这一名词经常遇到，但卡侬插头都有哪些规定呢？国际电工标准IEC268-11和IEC268-12中分别介绍了两类不同排列方式的“卡依”插件。
其中又分为2针、3针、4针、5针等，两个标准规定的3针卡侬插接件针脚排列相似，都普遍应用在上，但接点的编号次序却有区别。
为了避免卡侬插头接线出现错误，国际电工标准IEC268-15和我国国标GB／T14197—93《声系统设备互连的优选配接值》中，介绍话筒的供电系统时，分别画出了两种类型卡侬插头的接线图。
很多音响技术文章卡依插头的接线时介绍不多，也不准确。
这样，必然会导致初学人员焊错插头而使整个音响系统出现故障的问题。
根据这种情况，按照有关资料的介绍，下面介绍一下专业音响系统中常见的几种连接器，供初学者参考。
1．圆形连接器卡侬式三插针连接器属于宜插弹键锁定式。
这种连接器常用于话筒和调音台的连接中。
其产品分为：插针式连接器(型号YSlJ3F)和插孔式连接器(型号为YSlK3P)；固定端插针式连接器(型号为YSlJ3F)；固定端插孔式连接器(型号为YSlK3F)。
插针式连接器的接点编号应从配合面看去，如果是插孔式连接器则应从接线端看。
把这种连接器用于平衡式连接传输时：接点①接屏蔽层，接点②接信号热端，接点③接信号冷端；如果把它用于非平衡传输时：接点②接信号端，接点①和②合并接屏蔽与信号回线。
卡农头的接法
卡农头的接法卡农插头分为两种，公头和母头，卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
标准的卡农线通常由1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由2端送至调音台或话放。
当然啦1端是接地的。
卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头（又称TRS插头）。
以卡农公头为例，如下图卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS插头），我们唱卡拉OK用的话筒就用这样的线。
由于卡拉OK用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à de s fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文仅供个人用于学习、研究；不得用于商业用途。
卡侬头的接法
卡农头的1接大三芯地线，就是大三芯那个固定线的爪子，2接正中间火线，3接侧面零线。
卡农接大二芯或莲花，卡农头的1、3焊在一起短路，2接中间火线。
卡侬头的接法1、欧洲和日本器材：1地、2冷、3热。
2、美国器材：1地、2热、3冷。
专业音响系统中，“卡依插头”这一名词经常遇到，但卡侬插头都有哪些规定呢？国际电工标准IEC268-11和IEC268-12中分别介绍了两类不同排列方式的“卡依”插件。
其中又分为2针、3针、4针、5针等，两个标准规定的3针卡侬插接件针脚排列相似，都普遍应用在上，但接点的编号次序却有区别。
为了避免卡侬插头接线出现错误，国际电工标准IEC268-15和我国国标GB／T14197—93《声系统设备互连的优选配接值》中，介绍话筒的供电系统时，分别画出了两种类型卡侬插头的接线图。
很多音响技术文章卡依插头的接线时介绍不多，也不准确。
这样，必然会导致初学人员焊错插头而使整个音响系统出现故障的问题。
根据这种情况，按照有关资料的介绍，下面介绍一下专业音响系统中常见的几种连接器，供初学者参考。
1．圆形连接器卡侬式三插针连接器属于宜插弹键锁定式。
这种连接器常用于话筒和调音台的连接中。
其产品分为：插针式连接器(型号YSlJ)和插孔式连接器(型号为YSlK3P)；固定端插针式连接器(型号为YSlJ)；固定端插孔式连接器(型号为YSlK)。
插针式连接器的接点编号应从配合面看去，如果是插孔式连接器则应从接线端看。
把这种连接器用于平衡式连接传输时：接点①接屏蔽层，接点②接信号热端，接点③接信号冷端；如果把它用于非平衡传输时：接点②接信号端，接点①和②合并接屏蔽与信号回线。
YC系列的卡侬属于直插式。
这种连接器在专业音响系统中用得也很多，其中三插针的(自由端型号YCJ3P、固定端型号YCK)也常用在话筒与音响设备的连接中；五插针的(自由端型号YCJ5P、固定端型号YCK)在一些文章中被称为DIN插件，它常用在音响设备的立体声信号双向馈送，录放组合端的连接、头戴耳机的连接端，以及话筒、电唱盘、调谐器等音响设备输出信号的传递。
卡侬接口的正确焊接方法
卡侬接口的正确焊接方法
2对2 3对3,1对1;这个谁都知道,最重要的一点是1这个地方,屏蔽线必须焊接卡侬头的外壳,也就是第四个焊接点,切记,必须焊接并且用万用表测试要保证是通的大多数的音响设备即便是不焊可能也不会出问题,只要1那个点接了就没问题,但有的设备不行,比如Meyer Sound的有源音箱,只要卡侬外壳不通,保证杂音不断,好多人反应说美雅的音箱不好搞就在这里;所以说一定要焊接第四个焊点,并且要保证接通,否则厂家也不会设计第四个焊接点了;有些卡侬接口即便是把第四个点焊接好了,未必外壳就接通了,主要是里面的接触片向上抬起的不够,没有接触到外壳;基本上都是公头存在这个问题另外还要做到定期检查,保证接口没问题;事实上,只要线材按照我上面所说的方法焊接的话,会很大程度上避免音响系统中出现的杂音;
卡侬头公、母接头的焊接标准
卡侬头公、母接头的焊接标准
1、将绕包的音频线最尾处端头去皮10mm；
2、将屏蔽线分为两股搓细,并将红白两根线头最尾处端头去皮1mm;
3、将红白两根芯线和两股屏蔽线头端1mm处上锡,将卡侬头尾端的1、2、3脚加接地端上锡；
4、一接地屏蔽、二正红热、三负白冷、四达壳屏蔽,全部上锡去皮1mm处;
5、当卡侬头四股线上锡完毕后,将护套套在准备焊接的线头上;
6、焊接时先焊两股屏蔽一接地、四达壳,再焊接负极芯线白色,最后焊接正极芯线红色;当卡侬头上锡焊接完毕后,将护套套在准备焊接的线头上;。
卡农头的接法
卡农头的接法
卡农插头分为两种,公头和母头,
卡农插头（又称XLR插头）有3个端,分离是1.2.3.每个卡农插头上都邑清晰的标明.
尺度的卡农线平日由1个公头和1个母头用双芯线衔接而成.线的屏障层焊接到1端（接地）,2端和3端分离焊接到两个线芯,这是均衡的接法.当我们应用电容话筒时,就要应用这种线,此时幻像供电由3端送至话筒,话筒的旌旗灯号则由2端送至调音台或话放.当然啦1端是接地的.
下载 (11.48 KB)2010-3-25 15:27卡农转大三芯线也是我们经常应用的一种线,它的接法相似于上面说的,只不过一边用卡农头（公/母视情形而定）一边用大三芯头（又称TRS插头）.以卡农公头为例,如下图
卡农转大两芯线是一种非均衡的接法,它一边应用卡农头一边应用大两芯头（又称TS 插头）,我们唱卡拉
OK用的话筒就用如许的线.因为卡拉OK用话筒平日都是动圈的,无须为其供电,是以要将卡农头的3端接地（与1端相连）,2接热端,1接电线的屏障层.如图：
下载次数:772010-3-25 15:312.jpg(101.97 KB)下载次数:652010-3-25 15:313.jpg(46.55 KB)
下载次数:482010-3-25 15:314.jpg(76.61 KB)下载次数:562010-3-25 15:31。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XLR（卡农）插头
输出/输入平衡信号，高阻抗。
分“公”、“母”两种，其中“公”用于输出信号，比如将信号输入给调音台；“母”用与接受信号，比如接受话筒的信号等。
用于平衡信号（此时功能与卡农插一样），或者用于不平衡的立体声信号，比如耳机。
TS（大二芯）
用与单声道信号。
一般用于民用设备，比如我们常用的CD机，录音机等。
关于颜色标记补充一点：模拟的视
频信号也会用这种插头（不过用RCA输出的视频信号质量是最差的），此时插头、插座的颜色为黄色。
补充：关于6.35mm插头（即TRS、TS）TRS、TS的直径是1/4英寸，换算成公制就是6.35mm，所以也俗称为"6.35"插头，如果称"6.5"插头其实是不准确的。
一、信号的平衡传输：
平衡传输是一种应用非常广泛的音频信号传输方式。
它是利用相位抵消的原理将音频信号传输过程中所受的其他干扰降至最低。
它需要并列的三根导线来实现，即接地、热端、冷端。
所以平衡输入、输出插件必须具有3个脚位，如卡农或大三芯插件（如图一）。
（图一）
（图二）
传输线当然也得是2芯1屏蔽层的线，由于热端信号线和冷端信号线在同一屏蔽层内相对距离很近，所以在传输过程中受到的其他干扰信号也几乎相同。
然而被传输的热端信号和冷端信号的相位却相反（如图二），所以在下一级设备的输入端把热端信号和冷端信号相减，相同的干扰信号被抵消，被传输信号由于相位相反而不会损失。
所以在专业的场合和传输距离比较远的时候通常使用平衡传输方法。
二、信号的非平衡传输：
非平衡传输只有两个端子信号端与接地端，在要求不高和近距离信号传输的场合使用，如家庭音响系统。
这种连接也常用于电子乐器、电吉他等设备。
关于平衡线转RCA的接法
民用器材转RCA接法：平衡2正3负1地，RCA 2正，1、3并起来接负
专业器材转RCA接法：平衡2正3负1地，RCA 2正3负1悬空，因为机器上了机柜，机器外壳导通，避免信号地环路引起电势差的问题
音频接插件图例 :。
