1200、2400、4800、9600、19200、 38400、56000、64000、72000等，最常 用的是64000。 结果：为本串行线路设置了时钟频率。
沈阳工学院
WAN连接的配置实例
网络环境如下图所示，现要求在R1和R2之间通过 串口线缆进行连接实现互通，其中R1为DCE。
沈阳工学院
项目导读
子项目15 建立广域网连接
项目任务
❖1、三台路由器的系统名分别为router1、router2和router3。 ❖2、在R1和R2之间配置PPP的PAP认证，用户名和密码分别为router1 ❖ 和pw学号。 ❖3、在R2和R3之间配置PPP的CHAP认证，用户名为路由器的系统名， ❖ 密码共用为my学号。 ❖4、网络中IP为192.1.X.X，配置任意路由协议实现全网互通。
启用PPP协议（全部）
模式：接口配置模式 命令：encapsulation ppp 结果：在串口上启用PPP协议
沈阳工学院
设置认证方法为PAP（主）
模式：接口配置模式 命令：ppp authentication pap 结果：为PPP协议设置认证方式为PAP
沈阳工学院
将对端用户名和密码添加到本地用户列表中
沈阳工学院
项目导读
建立广域网连接
项目任务 预备知识 项目实施
广域网连接的基础理论 PPP的原理
PPP的PAP配置 PPP的CHAP配置
沈阳工学院

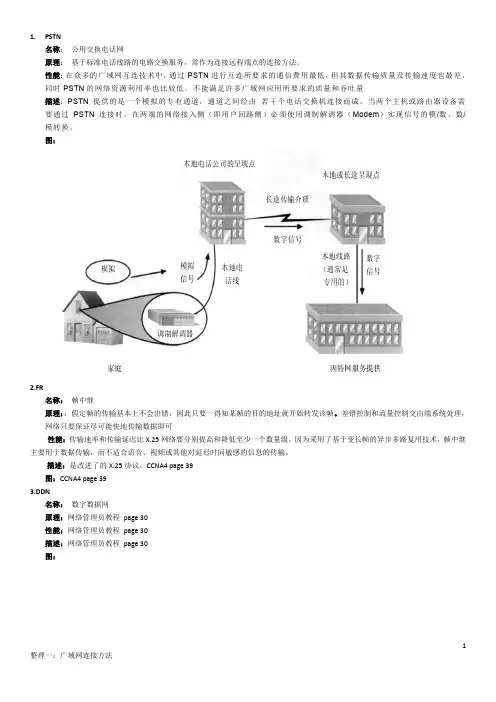

典型的广域网封装
▪ 租用线路（专线）：采用PPP或HDLC。
▪ 分组交换：采用帧中继、X.25、ATM。 ▪ 电路交换：采用PPP或HDLC。 ▪ 城域以太网：采用以太网技术进行连接。 ▪ 宽带：采用PPPOE或是PPPOA。
沈阳工学院
PAP认证方式
PAP在传输password是明文的，PAP认证是被叫 提出连接请求，主叫响应。
沈阳工学院
CHAP认证方式
CHAP在传输过程中不传输密码，取代密码的是 hash（哈希值）。CHAP认证是主叫提出连接请 求，被叫响应。
沈阳工学院
项目导读
建立广域网连接
项目任务 预备知识 项目实施
沈阳工学院
PPP的特点
PPP协议是一种点—点串行通信协议。 PPP具有处理错误检测、支持多个协议、 允许 在连接时刻协商IP地址、允许身份认证等 功能。
沈阳工学院
PPP协议的组成
链路控制协议 LCP（Link Control Protocol） 网络控制协议 NCP（Network Control Protocol） 认证协议PAP和CHAP。
模式：全局配置模式 命令：username <用户名> password <密码> 参数：用户名是要加入本地用户列表中的对方的
系统名称。密码一般也是字母和数字的组 合，双方一致。 结果：设置了用于进行认证被认证方的用户名和 密码。
沈阳工学院
设置用于验证的用户名和密码（被）
模式：接口配置模式 命令：ppp pap sent-username <用户名> password
沈阳工学院
广域网中的名词
▪ DTE ▪ 数据终端设备，在数据通信系统中，用于发送和 ▪ 接收数据的设备称为数据终端设备。 ▪ DCE ▪ 数据通信设备，用来连接DTE与数据通信网络的 ▪ 设备称为数据通信设备。 ▪
沈阳工学院
广域网中的名词
▪ Clock Rate ▪ 时钟频率，在串行通信中，数据的发送端和接 ▪ 收端必须得就发送/接收数据的速度达成一致。 ▪ 通常，提供“时钟控制”信号的设备为DCE。
建立广域网连接
项目任务 预备知识 项目实施
广域网连接的基础理论 PPP的原理
PPP的PAP配置 PPP的CHAP配置
沈阳工学院
PPP协议的概念
PPP（Point to Point Protocol），点对点协议， 为在点对点连接上传输多协议数据包提供了一 个标准方法。 PPP 是一种得到广泛应用的广域网协议，它同 时支持同/异步传输介质，也支持拨号方式。
沈阳工学院
项目导读
建立广域网连接
项目任务 预备知识 项目实施
广域网连接的基础理论 PPP的原理
PPP的PAP配置 PPP的CHAP配置
沈阳工学院
PPP协议CHAP认证的配置步骤
主认证方：
1）设置自己的用户名
2）在串口上启用ppp协议
3）配置验证方式为CHAP
4）将对端用户名和密码添加到本地用户列表 中
进入串口配置模式
模式：全局配置模式 命令：interface serial <端口号> 参数：端口号是指串口的编号。 结果：进入了串口配置模式
命令提示符为R（config-if）#。
沈阳工学院
设置DCE的时钟频率
模式：接口配置模式（串口） 命令：clock rate <时钟频率> 参数：时钟频率的范围是300-4000000，一般为
<密码> 参数：此处的用户名和密码要和主认证方设置的
一致。 结果：设置了用于发送的用户名和密码。
沈阳工学院
PPP协议PAP认证的配置实例
网络连接如下图所示，两台路由器之间采用串口 线连接，路由器之间封装PPP协议，采用 PAP 认 证，路由器R1为主验证方(DCE)，R2为被验证方， 用于PAP验证的用户名为test，密码为123。
Leabharlann Baidu
被认证方：
1）设置自己的用户名
2）在串口上启用ppp协议
3）将对端用户名和密码添加到本地用户列表
中
沈阳工学院
设置认证方法为CHAP（主）
模式：接口配置模式 命令：ppp authentication chap 结果：为PPP协议设置认证方式为CHAP
广域网连接的基础理论 PPP的原理
PPP的PAP配置 PPP的CHAP配置
沈阳工学院
PPP协议PAP认证的配置步骤
主认证方： 1）在串口上启用ppp协议 2）配置验证方式为PAP 3）将对端用户名和密码添加到本地用户列表中 被认证方： 1）在串口上启用ppp协议 2）设置用于验证的用户名和密码
沈阳工学院
沈阳工学院
WAN连接
DTE电缆 DTE电缆的两端为针，用来连接DTE设备。 DCE电缆 DCE电缆的两端为孔，用来连接DCE设备。 BACK-TO-BACK电缆 这种电缆集成了DTE和DCE线缆的功能，直接 可以用于两台路由器之间的连接，线缆上一般 会表明哪一侧是DTE，哪一侧是DCE。
沈阳工学院
沈阳工学院
WAN连接的配置实例
网络环境如下图所示，现要求在R1和R2之间通过 串口线缆进行连接实现互通，其中R1为DCE。
沈阳工学院
项目导读
子项目15 建立广域网连接
项目任务
❖1、三台路由器的系统名分别为router1、router2和router3。 ❖2、在R1和R2之间配置PPP的PAP认证，用户名和密码分别为router1 ❖ 和pw学号。 ❖3、在R2和R3之间配置PPP的CHAP认证，用户名为路由器的系统名， ❖ 密码共用为my学号。 ❖4、网络中IP为192.1.X.X，配置任意路由协议实现全网互通。
启用PPP协议（全部）
模式：接口配置模式 命令：encapsulation ppp 结果：在串口上启用PPP协议
沈阳工学院
设置认证方法为PAP（主）
模式：接口配置模式 命令：ppp authentication pap 结果：为PPP协议设置认证方式为PAP
沈阳工学院
将对端用户名和密码添加到本地用户列表中
沈阳工学院
项目导读
建立广域网连接
项目任务 预备知识 项目实施
广域网连接的基础理论 PPP的原理
PPP的PAP配置 PPP的CHAP配置
沈阳工学院
典型的广域网封装
▪ 租用线路（专线）：采用PPP或HDLC。
▪ 分组交换：采用帧中继、X.25、ATM。 ▪ 电路交换：采用PPP或HDLC。 ▪ 城域以太网：采用以太网技术进行连接。 ▪ 宽带：采用PPPOE或是PPPOA。
沈阳工学院
PAP认证方式
PAP在传输password是明文的，PAP认证是被叫 提出连接请求，主叫响应。
沈阳工学院
CHAP认证方式
CHAP在传输过程中不传输密码，取代密码的是 hash（哈希值）。CHAP认证是主叫提出连接请 求，被叫响应。
沈阳工学院
项目导读
建立广域网连接
项目任务 预备知识 项目实施
沈阳工学院
PPP的特点
PPP协议是一种点—点串行通信协议。 PPP具有处理错误检测、支持多个协议、 允许 在连接时刻协商IP地址、允许身份认证等 功能。
沈阳工学院
PPP协议的组成
链路控制协议 LCP（Link Control Protocol） 网络控制协议 NCP（Network Control Protocol） 认证协议PAP和CHAP。
模式：全局配置模式 命令：username <用户名> password <密码> 参数：用户名是要加入本地用户列表中的对方的
系统名称。密码一般也是字母和数字的组 合，双方一致。 结果：设置了用于进行认证被认证方的用户名和 密码。
沈阳工学院
设置用于验证的用户名和密码（被）
模式：接口配置模式 命令：ppp pap sent-username <用户名> password
沈阳工学院
广域网中的名词
▪ DTE ▪ 数据终端设备，在数据通信系统中，用于发送和 ▪ 接收数据的设备称为数据终端设备。 ▪ DCE ▪ 数据通信设备，用来连接DTE与数据通信网络的 ▪ 设备称为数据通信设备。 ▪
沈阳工学院
广域网中的名词
▪ Clock Rate ▪ 时钟频率，在串行通信中，数据的发送端和接 ▪ 收端必须得就发送/接收数据的速度达成一致。 ▪ 通常，提供“时钟控制”信号的设备为DCE。
建立广域网连接
项目任务 预备知识 项目实施
广域网连接的基础理论 PPP的原理
PPP的PAP配置 PPP的CHAP配置
沈阳工学院
PPP协议的概念
PPP（Point to Point Protocol），点对点协议， 为在点对点连接上传输多协议数据包提供了一 个标准方法。 PPP 是一种得到广泛应用的广域网协议，它同 时支持同/异步传输介质，也支持拨号方式。
沈阳工学院
项目导读
建立广域网连接
项目任务 预备知识 项目实施
广域网连接的基础理论 PPP的原理
PPP的PAP配置 PPP的CHAP配置
沈阳工学院
PPP协议CHAP认证的配置步骤
主认证方：
1）设置自己的用户名
2）在串口上启用ppp协议
3）配置验证方式为CHAP
4）将对端用户名和密码添加到本地用户列表 中
进入串口配置模式
模式：全局配置模式 命令：interface serial <端口号> 参数：端口号是指串口的编号。 结果：进入了串口配置模式
命令提示符为R（config-if）#。
沈阳工学院
设置DCE的时钟频率
模式：接口配置模式（串口） 命令：clock rate <时钟频率> 参数：时钟频率的范围是300-4000000，一般为
<密码> 参数：此处的用户名和密码要和主认证方设置的
一致。 结果：设置了用于发送的用户名和密码。
沈阳工学院
PPP协议PAP认证的配置实例
网络连接如下图所示，两台路由器之间采用串口 线连接，路由器之间封装PPP协议，采用 PAP 认 证，路由器R1为主验证方(DCE)，R2为被验证方， 用于PAP验证的用户名为test，密码为123。
Leabharlann Baidu
被认证方：
1）设置自己的用户名
2）在串口上启用ppp协议
3）将对端用户名和密码添加到本地用户列表
中
沈阳工学院
设置认证方法为CHAP（主）
模式：接口配置模式 命令：ppp authentication chap 结果：为PPP协议设置认证方式为CHAP
广域网连接的基础理论 PPP的原理
PPP的PAP配置 PPP的CHAP配置
沈阳工学院
PPP协议PAP认证的配置步骤
主认证方： 1）在串口上启用ppp协议 2）配置验证方式为PAP 3）将对端用户名和密码添加到本地用户列表中 被认证方： 1）在串口上启用ppp协议 2）设置用于验证的用户名和密码
沈阳工学院
沈阳工学院
WAN连接
DTE电缆 DTE电缆的两端为针，用来连接DTE设备。 DCE电缆 DCE电缆的两端为孔，用来连接DCE设备。 BACK-TO-BACK电缆 这种电缆集成了DTE和DCE线缆的功能，直接 可以用于两台路由器之间的连接，线缆上一般 会表明哪一侧是DTE，哪一侧是DCE。
