实验2 译码器及其应用
无人机电子技术基础 实验项目：译码器及其应用
实验项目：译码器及其应用一．实验目的1．掌握中规模集成译码器的逻辑功能和使用方法。
2．熟悉数码管的使用。
二．实验原理译码器是一个多输入、多输出的组合逻辑电路。
它的作用是把给定的代码进行“翻译”，变成相应的状态，使输出通道中相应的一路有信号输出。
译码器在数字系统中有广泛的用途，不仅用于代码的转换、终端的数字显示，还用于数据分配，存贮器寻址和组合控制信号等。
不同的功能可选用不同种类的译码器。
译码器可分为通用译码器和显示译码器两大类。
前者又分为变量译码器和代码变换译码器。
1．变量译码器（又称二进制译码器），用以表示输入变量的状态，如2线—4线、3线—8线和4线—16线译码器。
以3线—8线译码器74LS138为例进行分析，图5—1（a ）、（b ）分别为其逻辑图及引脚排列。
其中A 2、A 1、A 0为地址输入端，Y 0～Y 7为译码输出端，S 1、S 2、S 3为使能端。
表5—1为74LS138功能表。
当S 2＝1，S 2+S 3=0时，器件使能，地址码所指定的输出端有信号（为0）输出，其它所有输出端均无信号（全为1）输出。
当S 1＝0，S 2＋S 3＝X 时，或S 1＝X ，S 2+S 3＝l 时，译码器被禁止，所有输出同时为1。
图5—1 3—8线译码器74LS138逻辑图及引脚排列输入输出1S32S S2A1A0A0Y1Y2Y3Y4Y5Y6Y7Y1 0 0 0 0 0 1 1 1 1 1 1 1 1111111111 0 0 1 0 1 1 0 1 1 1 1 1 1 0 0 1 1 1 1 1 0 1 1 1 1 1 0 1 0 0 1 1 1 1 0 1 1 1 1 0 1 0 1 1 1 1 1 1 0 1 1 1 0 1 1 0 1 1 1 1 1 1 0 1 1 0 1 1 1 1 1 1 1 1 1 1 0 0 x x x x 1 1 1 1 1 1 1 1 x 1 x x x 1 1 1 1 1 1 1 1 2．数码显示译码器a．七段发光二极管（LED）数码管LED数码管是目前最常用的数字显示器，图5—5（a）、（b）为共阴管和共阳管的电路，（c）为两种不同出线形式的引出脚功能图。
译码器及其应用实验报告
译码器及其应用实验报告译码器是一种能够将数字信号转换为模拟信号或者将模拟信号转换为数字信号的设备，它在通信、控制系统以及各种电子设备中都有着广泛的应用。
本实验旨在通过对译码器的实际操作，深入了解其工作原理和应用场景。
实验一，译码器的基本原理。
首先，我们需要了解译码器的基本原理。
译码器是一种数字电路，它能够将输入的数字信号转换为相应的模拟信号输出。
在实验中，我们使用了常见的二进制译码器，通过对不同的输入信号进行转换，观察输出信号的变化，从而验证译码器的工作原理。
实验二，译码器的应用场景。
译码器在数字通信系统中有着重要的应用，比如在调制解调器中，译码器可以将数字信号转换为模拟信号进行传输，而在接收端，又可以将模拟信号转换为数字信号进行解码。
此外，在控制系统中，译码器也扮演着重要的角色，它能够将数字控制信号转换为模拟控制信号，实现对各种设备的精确控制。
实验三，译码器的性能评估。
在实验中，我们对译码器的性能进行了评估。
通过测量译码器的输入输出特性、信噪比、失真度等指标，我们可以全面了解译码器的性能优劣，并对其在实际应用中的适用性进行评估。
实验四，译码器的改进与优化。
最后，我们对译码器进行了改进与优化。
通过对译码器电路的调整和优化设计，我们可以提高译码器的性能指标，使其在实际应用中具有更好的稳定性和可靠性。
总结：通过本次实验，我们深入了解了译码器的工作原理和应用场景，掌握了对译码器性能进行评估和优化的方法，这对我们进一步深入研究译码器的工作原理和应用具有重要意义。
译码器作为一种重要的数字电路设备，在通信、控制系统等领域有着广泛的应用前景，我们有信心通过不断的研究和实践，进一步提升译码器的性能和应用水平，为数字化时代的发展做出更大的贡献。
02实验二--MSI译码器、数选器和全加器及其应用解析
低位全加器进位输出
高位全加器进位输入
如图：用全加器实现4位二进 制数相加。
〔2〕超前进位加法器
进位位直接由加数、被加数和最低位进位位CI0形成。
加法器的规律符号:
加数 被加数 低位进位
进位 和
芯片引脚图P309 返回
应用
N位加法运算、代码转换、减法器、十进制加法 例1. 试用四位加法器实现8421BCD码至余3BCD码的转换。
解：余3码比8421码多3，因此：
A3-A0：8421码
B3-B0 ：0011〔3〕
CI0 ：0
返回
三、试验仪器及器材
仪器：
数字规律电路试验箱
存储式数字示波器
函数发生器
器材：
74LS138 三八译码器〔P308〕
1个
74LS151 八选一数选器〔P308〕 1个
74LS283 四位二进制全加器〔P309〕 1个
低位来的进位
相加
和 高位进位
全加器真值表
输入
Ai Bi Ci 000 001 010 011 100 101 110 111
输出
Si Ci+1 00 10 10 01 10 01 01 11
全加器规律符号
〔一〕加法器的功能与分类
功能：实现N位二进制数相加
按实现方法分类：串行进位加法器、超前进位加法器
返回
3、全加器规律功能测试

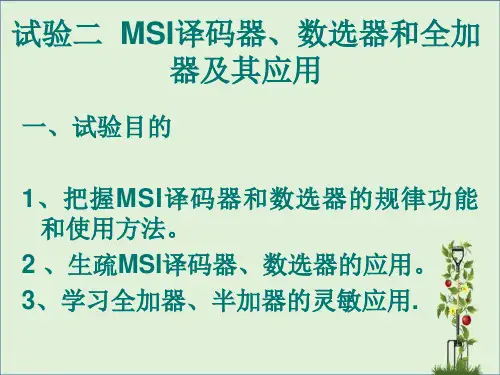

试验二 MSI译码器、数选器和全加 器及其应用
一、试验目的
1、把握MSI译码器和数选器的规律功能 和使用方法。
2 、生疏MSI译码器、数选器的应用。 3、学习全加器、半加器的灵敏应用.
二、试验原理 1、译码器 译码器 概念
数字电路实验报告 实验2
实验二 译码器及其应用一、 实验目的1、掌握译码器的测试方法。
2、了解中规模集成译码器的管脚分布，掌握其逻辑功能。
3、掌握用译码器构成组合电路的方法。
4、学习译码器的扩展。
二、 实验设备及器件1、数字逻辑电路实验板1块 2、74HC(LS)20（二四输入与非门） 1片 3、74HC(LS)138（3-8译码器）2片三、 实验原理74HC(LS)138是集成3线-8线译码器，在数字系统中应用比较广泛。
下图是其引脚排列，其中A 2、A 1、A 0为地址输入端，Y ̅0~Y ̅7为译码输出端，S 1、S ̅2、S ̅3为使能端。
下表为74HC(LS)138功能表。
74HC(LS)138工作原理为：当S 1=1，S ̅2+S ̅3=0时，电路完成译码功能，输出低电平有效。
其中：Y ̅0=A ̅2A ̅1A ̅0̅̅̅̅̅̅̅̅̅̅ Y ̅4=A 2A ̅1A ̅0̅̅̅̅̅̅̅̅̅̅ Y ̅1=A ̅2A ̅1A 0̅̅̅̅̅̅̅̅̅̅ Y ̅5=A 2A ̅1A 0̅̅̅̅̅̅̅̅̅̅ Y ̅2=A ̅2A 1A ̅0̅̅̅̅̅̅̅̅̅̅ Y ̅6=A 2A 1A ̅0̅̅̅̅̅̅̅̅̅̅ Y ̅3=A ̅2A 1A 0̅̅̅̅̅̅̅̅̅̅Y ̅7=A 2A 1A 0̅̅̅̅̅̅̅̅̅̅因为74HC(LS)138的输出包括了三变量数字信号的全部八种组合，每一个输出端表示一个最小项（的非），因此可以利用八条输出线组合构成三变量的任意组合电路。
实验用器件管脚介绍：1、74HC(LS)20（二四输入与非门）管脚如下图所示。
2、74HC(LS)138（3-8译码器）管脚如下图所示。
四、实验内容与步骤（四学时）1、逻辑功能测试（基本命题）m。
验证74HC(LS)138的逻辑功能，说明其输出确为最小项i注：将Y̅0~Y̅7输出端接到LED指示灯上，因低电平有效，所以当输入为000时，Y̅0所接的LED指示灯亮，其他同理。
实验二译码器及其应用

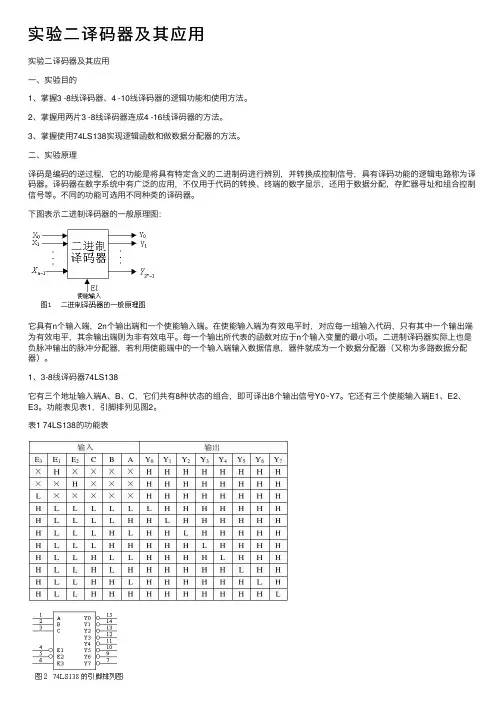

实验⼆译码器及其应⽤实验⼆译码器及其应⽤⼀、实验⽬的1、掌握3 -8线译码器、4 -10线译码器的逻辑功能和使⽤⽅法。
2、掌握⽤两⽚3 -8线译码器连成4 -16线译码器的⽅法。
3、掌握使⽤74LS138实现逻辑函数和做数据分配器的⽅法。
⼆、实验原理译码是编码的逆过程，它的功能是将具有特定含义的⼆进制码进⾏辨别，并转换成控制信号，具有译码功能的逻辑电路称为译码器。
译码器在数字系统中有⼴泛的应⽤，不仅⽤于代码的转换、终端的数字显⽰，还⽤于数据分配，存贮器寻址和组合控制信号等。
不同的功能可选⽤不同种类的译码器。
下图表⽰⼆进制译码器的⼀般原理图：它具有n个输⼊端，2n个输出端和⼀个使能输⼊端。
在使能输⼊端为有效电平时，对应每⼀组输⼊代码，只有其中⼀个输出端为有效电平，其余输出端则为⾮有效电平。
每⼀个输出所代表的函数对应于n个输⼊变量的最⼩项。
⼆进制译码器实际上也是负脉冲输出的脉冲分配器，若利⽤使能端中的⼀个输⼊端输⼊数据信息，器件就成为⼀个数据分配器（⼜称为多路数据分配器）。
1、3-8线译码器74LS138它有三个地址输⼊端A、B、C，它们共有8种状态的组合，即可译出8个输出信号Y0~Y7。
它还有三个使能输⼊端E1、E2、E3。
功能表见表1，引脚排列见图2。
表1 74LS138的功能表三、实验设备与器材1、数字逻辑电路实验箱2、数字万⽤表3、双踪⽰波器3、芯⽚74LS138两⽚，74LS42、74LS20各⼀⽚四、实验内容及实验步骤1、74LS138译码器逻辑功能测试在数字逻辑电路实验箱IC插座模块中找⼀个DIP16的插座插上芯⽚74LS138，并在DIP16插座的第8脚接上实验箱的地（GND），第16脚接上电源+5V（VCC）。
将74LS138的输出端Y0~Y7分别接到8个发光⼆极管上（逻辑电平显⽰单元），输⼊端接拨位开关输出（逻辑电平输出单元），逐次拨动开关，根据发光⼆极管显⽰的变化，测试74LS138的逻辑功能。
实验2 译码器及其应用

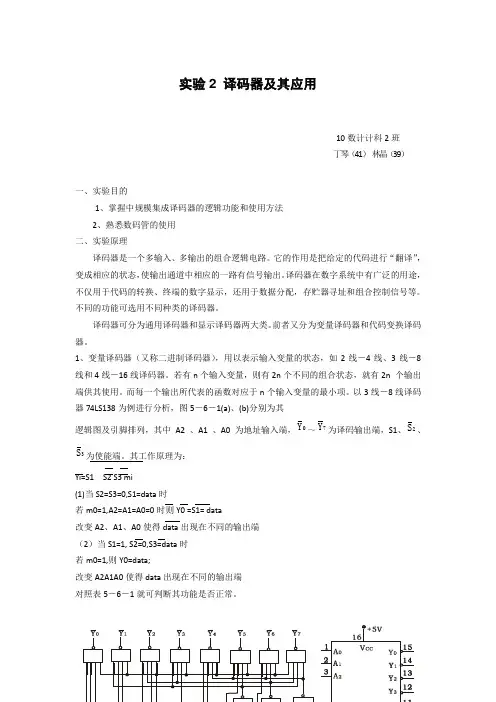

实验2 译码器及其应用10数计计科2班丁琴（41）林晶（39）一、实验目的1、掌握中规模集成译码器的逻辑功能和使用方法2、熟悉数码管的使用二、实验原理译码器是一个多输入、多输出的组合逻辑电路。

它的作用是把给定的代码进行“翻译”，变成相应的状态，使输出通道中相应的一路有信号输出。
译码器在数字系统中有广泛的用途，不仅用于代码的转换、终端的数字显示，还用于数据分配，存贮器寻址和组合控制信号等。
不同的功能可选用不同种类的译码器。
译码器可分为通用译码器和显示译码器两大类。
前者又分为变量译码器和代码变换译码器。
1、变量译码器（又称二进制译码器），用以表示输入变量的状态，如2线－4线、3线－8线和4线－16线译码器。
若有n个输入变量，则有2n个不同的组合状态，就有2n 个输出端供其使用。
而每一个输出所代表的函数对应于n个输入变量的最小项。
以3线－8线译码器74LS138为例进行分析，图5－6－1(a)、(b)分别为其逻辑图及引脚排列，其中A2 、A1 、A0 为地址输入端，0Y～7Y为译码输出端，S1、2S、S为使能端。
其工作原理为：3Yi=S1 S2 S3 mi(1)当S2=S3=0,S1=data时若m0=1,A2=A1=A0=0时则Y0 =S1= data改变A2、A1、A0使得data出现在不同的输出端（2）当S1=1, S2=0,S3=data时若m0=1,则Y0=data;改变A2A1A0使得data出现在不同的输出端对照表5－6－1就可判断其功能是否正常。
(a) (b)图5－6－1 3－8线译码器74LS138逻辑图及引脚排列二进制译码器实际上也是负脉冲输出的脉冲分配器。
若利用使能端中的一个输入端输入数据信息，器件就成为一个数据分配器(又称多路分配器)，如图5－6－2所示。
若在S1输入端输入数据信息，2S＝3S＝0，地址码所对应的输出是S1数据信息的反码；若从2S端输入数据信息，令S1＝1、3S＝0，地址码所对应的输出就是2S端数据信息的原码。
实验二 译码器的逻辑功能及其应用
F1 = m1 • m2 + m4 • m7 =m1+m2+m4+m7= CB A+ C B A +C BA +CBA
F1 = m3 • m5 + m6 • m7 =m3+m5+m6+m7= C BA+C B A+CB A +CBA
4）用 74LS138 设 计 产 生 逻 辑 函 数 Y = C A B + A ·C + BC ，其 要 求 如 下。
a．列出真值表。
C0 0 0 0 1 1 1
1
B0 0 1 1 0 0 1
1
A0 1 0 1 0 1 0
1
Y1 1 1 0 0 0 1
1
b． 写 出 相 关 表 达 式 。 Y = C A B + A ·C + BC = C A B + C B A + CBA +ABC+BC A =m0+m1+m2+m6+m7=m0+m1+
0 1
&
2
3
1
& EN
4 5
&
G2A
6
G2B
7
&
≥1
F1
≥1
F2
图 1 CT74LS138 的逻辑符号
图 2 译码器和门电路组成的组合逻辑电路
1） 图 1 为 CT74LS138 的逻辑符号 用逻辑开关作为 CT74LS138 的输入信
号，改变输入端 A2A1A0 的逻辑开关状态（000～111），用 0～1 显示并记录输出
端 Y0 ～ Y7 的逻辑状态，并把结果记入表 1 中。
(集成电路应用设计实验报告)译码器及其应用
(集成电路应用设计实验报告)译码器及其应用
译码器是一种用于将一系列数据从一种格式（二进制）转换成另一种格式（数字）的集成电路设备。
它是一种搜索和比较算法，可以快速有效地去识别序列号，数据和信息等数据单元。
通常，译码器是通过将二进制的值分解为一组元素的过程，而元素的值是由一组位来控制的。
译码器有多种应用，包括按键编码、数字网络安全（网络安全），存储器编码和多通道传感器测量等。
译码器在按键编码中可用于将键盘输入转换成内存中可以容纳的有组织的数据，编码的过程中，可以将普通的按键转换成意义上更丰富的数据单元。
在数字网络安全领域，译码器可以被用来识别用户的认证和安全流程，以防止任何未经授权的攻击者从数字网络中获取数据，保护数据安全。
也可以用于保护网上个人信息和金融信息等各种电子财产不受黑客和其他网上恶意攻击。
在存储器编码中，译码器可以用于对存储器模块中的数据进行编码和解码。
存储器编码可以帮助防止数据丢失和损坏，保护其它用户不受用户损坏性行为的影响。
最后，译码器也可以用于多通道传感器测量中，可以使用它来监测传感器的工作状况和测量数据，这可以有效地检测和管理传感器的参数。
总之，译码器在许多不同的应用中都发挥了重要的作用，从网络安全到存储器编码和多通道传感器测量等，译码器可以使用户能够有效地识别、解码和测量数据单元，从而实现安全和管理目标，保护数据安全，实现有效的存储和传感器测量。
译码器及其应用实验报告
一、实验目的1. 理解译码器的基本原理和功能。
2. 掌握中规模集成译码器（如74HC138）的逻辑功能和使用方法。
3. 熟悉译码器在数字系统中的应用，如地址译码、信号控制等。
4. 提高动手能力和实验操作技能。
二、实验器材1. 数字逻辑电路实验板2. 74HC138 3-8线译码器3. 数码管显示器4. 连接线5. 电源6. 计算器三、实验原理译码器是一种将输入的二进制代码转换成特定输出的逻辑电路。
它广泛应用于数字系统中，如地址译码、信号控制、编码器/译码器等。
本实验以74HC138 3-8线译码器为例，介绍译码器的基本原理和应用。
74HC138是一种常见的3-8线译码器，它具有3个地址输入端（A2、A1、A0）和8个输出端（Y0-Y7）。
当输入端A2、A1、A0的编码为000、001、010、011、100、101、110、111时，相应的输出端Y0-Y7输出低电平，其他输出端输出高电平。
四、实验内容1. 译码器功能测试（1）按照实验指导书连接电路，将74HC138的输入端A2、A1、A0连接到数字逻辑电路实验板的地址输入端。
（2）将译码器的输出端Y0-Y7连接到数码管显示器的输入端。
（3）根据74HC138的功能表，输入不同的地址码，观察数码管显示器的输出结果。
2. 地址译码电路设计（1）设计一个简单的地址译码电路，将输入端A0、A1、A2作为地址输入，输出端Y0-Y7作为片选信号。
（2）根据地址译码电路的设计，编写程序，实现数据的输入输出。
五、实验步骤1. 译码器功能测试（1）连接电路：将74HC138的输入端A2、A1、A0连接到数字逻辑电路实验板的地址输入端，将输出端Y0-Y7连接到数码管显示器的输入端。
（2）设置地址码：使用计算器设置地址码（A2、A1、A0），例如000、001、010、011、100、101、110、111。
（3）观察输出结果：观察数码管显示器的输出结果，确认是否与74HC138的功能表一致。
数字逻辑实验报告：译码器及其应用
数字逻辑实验报告：译码器及其应用
译码器是一种可以转换数字信号的设备或系统。
它的主要功能是将输入的数字序列
(被称为码)转换为一个输出的数字序列。
这样，便能从一种形式再转换成另一种形式。
这
种变换叫做译码，实际上它将信号转换为可读的形式为人类所理解。
译码器集成了各种电路，用来检测输入的数字信号，并输出结果。
这种电路将被解码
的数字信号转换成字节，以便我们使用它们来提取信息。
译码器经常用于信息传输，识别
图像，还可以用来将数字信号转换成语音。
译码器的应用也受到很多的关注，尤其是在处理复杂的数字信号时，译码器被见识到
了其精确的处理方式。
它可以将一种复杂的、编码的信号转换成简单的、易于理解的信号。
它还可以用于编码器的工作，比如将文本文件转换为不同格式的语音、图像和视频等。
近几年来，译码器发挥了重要作用，尤其是在社交媒体和其它与网络有关的工作中。
译码器可以将大量的数据编码，并且可以准确地解码出来。
这样，社交媒体服务提供商便
可以及时地发布大量的信息或数据。
因此，译码器有多种用途，它不仅可以将数据转换为信息，还可以用来将数据转换成
多种格式，从而使信息更有效地传达给用户。
将其应用于社交媒体，网络等，可以大大提
高运行速度和数据处理能力，提供更高质量的服务。
二-十进制译码器实验报告
竭诚为您提供优质文档/双击可除二-十进制译码器实验报告篇一：实验二译码器及其应用实验二译码器及其应用一、实验目的1、掌握中规模集成译码器的逻辑功能和使用方法2、熟悉数码管的使用二、实验原理译码器可分为通用译码器和显示译码器两大类。
前者又分为变量译码器和代码变换译码器。
1、变量译码器（又称二进制译码器），以3线－8线译码器74Ls138为例。
其中A2、A1、A0为地址输入端，Y0～Y7为译码输出端，s1、s2、s3为使能端。
(a)(b)图6－13－8线译码器74Ls138逻辑图及引脚排列表6－174Ls138功能表二进制译码器还能方便地实现逻辑函数，如图6－3所示，实现的逻辑函数是Z＝Abc?Abc?Abc＋Abc2、数码显示译码器a、七段发光二极管(LeD)数码管(a)共阴连接（“1”电平驱动）(b)共阳连接（“0”电平驱动）(c)符号及引脚功能图6－5LeD数码管b、bcD码七段译码驱动器此类译码器型号有74Ls47（共阳），74Ls48（共阴），cc4511（共阴）等，本实验系采用cc4511bcD码锁存／七段译码／驱动器。
驱动共阴极LeD数码管。
图6－6为cc4511引脚排列其中图6－6cc4511引脚排列A、b、c、D—bcD码输入端a、b、c、d、e、f、g—译码输出端，输出“1”有效，用来驱动共阴极LeD数码管。
LT—测试输入端，LT＝“0”时，译码输出全为“1”消隐输入端，bI＝“0”时，译码输出全为“0”bI—Le—锁定端，Le＝“1”时译码器处于锁定（保持）状态，译码输出保持在Le＝0时的数值，Le＝0为正常译码。
表6－2为cc4511功能表。
cc4511内接有上拉电阻，故只需在输出端与数码管笔段之间串入限流电阻即可工作。
译码器还有拒伪码功能，当输入码超过1001时，输出全为“0”，数码管熄灭。
在本数字电路实验装置上已完成了译码器cc4511和数码管bs202之间的连接。
实验时，只要接通+5V电源和将十进制数的bcD码接至译码器的相应输入端A、b、c、D即可显示0～9的数字。
数电实验之译码器及其应用
数电实验之译码器及其应用译码器是一种常见的数字电路，其主要作用是将输入的二进制代码转化为相应的输出信号。
译码器通常被用于控制设备或数字显示器等应用中。
本文将介绍译码器的基本原理、常见的译码器类型及其应用。
一、译码器的基本原理译码器由若干个与门和非门组成，通常输入为二进制代码，输出为对应的输出信号。
这些输出信号可以作为控制信号，用于控制相应的设备或数字显示器。
译码器通常可以分为两类：通用译码器和专用译码器。
通用译码器可以处理多种编码格式的输入信号，而专用译码器只能处理特定编码格式的输入信号，例如BCD码、格雷码等。
二、常见的译码器类型1.二进制-十进制译码器二进制-十进制译码器通常用于驱动七段数码管等数字显示设备。
该译码器可以将4位二进制代码转化为0~9的十进制数。
例如，输入“0000”将转化为“0”，输入“0001”将转化为“1”。
2.译码-选通器译码-选通器通常用于地址译码器。
该译码器可以将输入的二进制代码转化为八个输出信号。
例如，输入“000”将激活第一个输出端口，输入“111”将激活第八个输出端口。
3.扩展码-BCD码译码器扩展码-BCD码译码器通常用于处理扩展码和BCD码之间的转化问题。
该译码器将扩展码转化为BCD码，并将结果输出到四位BCD码端口。
4.倒置器译码器三、译码器的应用1.数字显示器2.存储器控制译码器通常用于控制存储器的读写操作，例如将地址码转换为存储区域的物理地址。
译码器可以将输入的地址码转换为存储器中的相应位置，并控制存储器中的数据读出或写入。
3.数字信号控制总之，译码器在数字电路中应用广泛，在数字显示、存储器控制和数字信号控制等方面都发挥了重要的作用。
译码器及应用实验报告
一、实验目的1. 理解译码器的原理及工作方式；2. 掌握译码器在数字电路中的应用；3. 提高动手能力和实验操作技能。
二、实验器材1. 译码器模块；2. 数码管显示器；3. 电源；4. 电阻；5. 连接线；6. 实验平台。
三、实验原理译码器是一种将二进制、十进制或其他进制编码转换成特定信号输出的数字电路。
本实验所采用的译码器为3-8线译码器，具有3个输入端和8个输出端。
当输入端输入不同的编码时，对应的输出端会输出高电平信号，其余输出端为低电平信号。
译码器的工作原理如下：1. 当输入端输入的编码为000时，输出端Y0输出高电平，其余输出端为低电平；2. 当输入端输入的编码为001时，输出端Y1输出高电平，其余输出端为低电平；3. 以此类推，当输入端输入的编码为111时，输出端Y7输出高电平，其余输出端为低电平。
四、实验内容1. 熟悉译码器模块的引脚排列及功能；2. 将译码器模块与数码管显示器连接，搭建实验电路；3. 通过改变译码器输入端的编码，观察数码管显示器的显示结果；4. 分析实验结果，验证译码器的工作原理。
五、实验步骤1. 将译码器模块的引脚与实验平台连接；2. 将数码管显示器的引脚与译码器模块的输出端连接；3. 将电源连接至译码器模块和数码管显示器；4. 打开电源，观察数码管显示器的显示结果；5. 改变译码器输入端的编码，观察数码管显示器的显示结果；6. 记录实验数据，分析实验结果。
六、实验结果与分析1. 当译码器输入端输入编码000时，数码管显示器显示0；2. 当译码器输入端输入编码001时，数码管显示器显示1；3. 当译码器输入端输入编码010时，数码管显示器显示2；4. 当译码器输入端输入编码011时，数码管显示器显示3；5. 当译码器输入端输入编码100时，数码管显示器显示4；6. 当译码器输入端输入编码101时，数码管显示器显示5；7. 当译码器输入端输入编码110时，数码管显示器显示6；8. 当译码器输入端输入编码111时，数码管显示器显示7。
实验二 译码器及应用
输出 d 0 1 0 1 0 1 1 0 1 1 0 1 0 1 1 0 1 1 0 e 0 1 0 1 0 1 0 0 0 1 0 1 0 1 0 0 0 1 0 f 0 1 0 1 0 0 0 1 1 1 0 1 1 0 0 1 1 1 0 g 0 1 0 0 0 1 1 1 1 1 0 1 1 1 1 1 1 1 0
作数据输入时串入s11输出为原码或功能输入birbo输出ltrbia3a2a1a0三实验任务174ls138逻辑功能测试自行画出测试实验电路图和逻辑功能测试表格
实验二（六） 译码器及应用
一、实验目的
1、掌握译码器的工作原理及逻辑功能测试方法。
2、熟悉用译码器实现应用电路的方法。
二、实验原理
1、通用译码器 1）TTL 2-4线——74LS139 4-10线——74LS420 2）3-8译码器
译码功能：将二进制译码成十进制状态。
A0、A1、A2：译码输入 S S S1、 2 、 3 译码数据选择 Y0 ～ Y7 ：译码输出，低电平
3-8线——74LS138
数据分配功能： A0、A1、A2为地址输入，用 S1作数据输入时（串入）。S2 + S 3 =0，输出为
反码。 用 S 2+ S 3作数据输入时（串入），S1=1，输出为 原码
测试功能自行画出（使能端高电平有效，S1作使能端） Si= Ai Bi Ci 1 Ai Bi Ci 1 Ai Bi Ci 1 Ai Bi Ci 1 Y1 Y2 Y4 Y7
Ci= Y3 Y5 Y6ቤተ መጻሕፍቲ ባይዱY7
预习报告要求：P27，1、2、3。
三、实验任务
1、74LS138逻辑功能测试
自行画出，测试实验电路图和逻辑功能测试表格。
译码器及应用实验报告
译码器及应用实验报告译码器及应用实验报告引言：在现代科技的发展中，数字电子技术发挥着至关重要的作用。
而译码器作为数字电子技术中的一种重要元件，被广泛应用于各种电子设备中。
本次实验旨在通过实际操作，深入了解译码器的原理、工作方式以及应用领域。
一、实验目的本次实验的主要目的是掌握译码器的工作原理，并通过实际应用的方式加深对译码器的理解。
同时，通过实验，我们还能够了解译码器在数字电子技术中的广泛应用。
二、实验原理1. 译码器的定义译码器是一种将输入信号转换为输出信号的数字电路。
它可以将不同的输入组合转换为特定的输出信号，从而实现信息的解码。
2. 译码器的工作原理译码器的工作原理可以简单地理解为将不同的输入信号映射到特定的输出信号。
它通过内部的逻辑门电路实现这一转换过程。
常见的译码器有BCD译码器、二进制译码器等。
3. 译码器的应用领域译码器广泛应用于数字电子技术领域，特别是在数字系统中。
它可以用于将数字信号转换为特定的控制信号，从而实现各种功能。
例如，译码器可以用于将二进制代码转换为七段数码管的控制信号，实现数字显示。
三、实验步骤1. 实验器材准备本次实验所需的器材包括译码器芯片、数字信号发生器、示波器等。
2. 连接电路根据实验要求，将译码器芯片与其他器材进行连接。
确保连接正确无误后，接通电源。
3. 发送输入信号通过数字信号发生器，发送不同的输入信号给译码器芯片。
观察输出信号的变化，并记录实验数据。
4. 数据分析根据实验数据，分析输入信号与输出信号之间的关系。
探究译码器的工作原理，并进一步了解其应用领域。
四、实验结果与讨论通过实验，我们成功地观察到了译码器的工作过程，并记录了输入信号与输出信号的变化情况。
通过对实验数据的分析，我们可以清晰地了解到译码器的工作原理以及其在数字电子技术中的应用。
译码器作为数字电子技术中的重要元件，广泛应用于各种电子设备中。
例如，它可以用于将二进制代码转换为七段数码管的控制信号，实现数字显示；它还可以用于将输入的BCD码转换为相应的控制信号，实现BCD码的解码。
译码器及其应用实验报告
实验二译码器及其使用一．实验目的1.掌握译码器的测试方法。
2.了解中规模集成译码器的管脚分布，掌握其逻辑功能。
3.掌握译码器构成组合电路的方法。
4.学习译码器的扩展。
二．实验设备及器件。
1.数字逻辑电路实验板1块。
2.74HC（LS）20（四二输入与非门）一片。
3.74HC(LS)138(3-8译码器)二片。
三．实验原理1.74HC(LS)138 是集成3 线-8 线译码器，在数字系统中应用比较广泛。
下图是其引脚排列，其中A2、A1、A0 为地址输入端，~为译码输出端，S 1、2、3 为使能端。
下表为74HC(LS)138 功能表。
74HC(LS)138 工作原理为：当S 1=12+3=0 时，电路完成译码功能，输出低电平有效。
其中：因为74HC（LS）138的输出包括了三变量数字信号的全部八种组合，每一个输出端表示一个最小项（的非），因此可以利用八条输出线组合构成三变量的任意组合电路；其输出低电平有效。
2.实验用器件管脚介绍：74HC(LS)20（二四输入与非门）管脚如下图所示。
四．实验内容1.逻辑功能测试将输出端接到发光二极管上，然后从000~111依次输入译码器，然后改变输出线与8个端口的链接，探索发光规律。
如：当输入为010时（A2=0，A1=1，A0=0），输出线接在Y2（非）时发光，即其输出为低电平。
2. 用74HC(LS)138实现逻辑函数（基本命题）Y=AB+BC+CA由k 图知：Y=m3+m5+m6+m7=Y3*Y5*Y6*Y7————所以在译码器上有ABC=A2A1A0，而在译码器的输出端，将Y3，Y5，Y6，Y7————接到四二与非门的输入端，四二与非门的输出端接入发光二极管即可完成逻辑电路。
由于LED 是低电平有效，所以选中时Y 输出高电平，LED 反而不发光，未选中时LED 灯发光。
3、扩展（扩展命题）用两个3 线-8 线译码器构成4 线-16 线译码器根据该图连接逻辑电路，然后对电路进行测试其是否达到预期效果。
《数电》2.译码器及其应用
实验 二 项目名称： 译码器及其应用 一、实验目的1、掌握中规模集成译码器的逻辑功能和使用方法2、熟悉数码管的使用二、实验设备1、数字电路实验箱2、74LS20×13、 74LS138×2 CC4511 三、实验内容及步骤1、测试CD4511（BCD 到7段译码器）。
在TINA 平台进行交互仿真实验，根据你的实验观察填写：（1）4个输入端D a 、D b 、D c 、D d 当中最高有效位是 D d ，最低有效位是 D a ,输入数据格式符合 8421BCD 编码，即CD4511功能是将 8421BCD 码译码输出为 七段 码； （2）如果不使用反相器，应该采用共 阴 数码管与CD4511配合运用；（3）当输入二进制1010~1111时，它的输出是 0000000 ，数码管显示 无显示 。
（4）控制端EL 作用是 锁定控制端 ，当1EL =，7个输出端 锁定 。
控制端BI 作用是 消隐，当0BI =，7个输出端 全为低电平 。
控制端LT 作用是 测试输入端 ，当0LT =，7个输出端 全为高电平 。
（5）在实验室面包板上安装CD4511测试电路时，记得首先连接上图未画出的2个管脚，其中 VCC （pin16） 脚接 +5V ， Vss （pin8） 脚接 GND 。
2、74LS138译码器逻辑功能测试在TINA 平台进行交互仿真实验，根据你的实验观察完成表2-3。
（表中×表示无关项，即可置于任意状态）表2-3总结填写：当三个使能端全部使能情况下，其中任意一个输出与输入变量最小项m 的关系是： 答： n Y n m 。
3、用一片74LS138和1片74LS20实现一位全加器 （1）填写完整一位全加器真值表：CBA G2BG2AA B C G1G2A G2BY0Y1Y2Y3Y4Y5Y6Y712364515141312111097U1 SN74LS1381234U212456C012456SL1L2SC0+U3 5C BAM4 1 0 0 0 1 M5 1 0 1 1 0 M6 1 1 0 1 0 m711111（2）根据真值表写出最小项m 表达的逻辑函数：=O C 7653m m m m +++=S 7421m m m m +++（3）改写上述逻辑函数使它们可用74LS138和74LS20实现：=O C 76537653m m m m m m m m ⋅⋅⋅=+++=S 74217421m m m m m m m m ⋅⋅⋅=+++（4）根据上述两个公式连接完整一位全加器电路图（5）修改上述的全加器交互实验电路，用TINA 画出包含C 和S 的时序图，以证明你实现了一位全加器真值表：四、实验后思考题1.尝试用两片74LS138组合成一个4线—16线译码器，并进行仿真实验验证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验2 译码器及其应用
一实验目的
1、掌握中规模集成译码器的逻辑功能和使用方法。
2、熟悉数码管使用。
二实验原理
译码器是一个多输入、多输出的组合逻辑电路。
他的作用是把给定的代码进行“翻译”，变成相应的状态，使输出通道中相应的一路有信号输出。
1、3线—8线译码器74LS138
图5-6-1
表5-6-1
二进制译码器实际上也是负脉冲输出的脉冲分配器。
若利用使能端中的一个输入端输入数据信息，器件就成为一个数据分配器（又称多路分配器），如图5-6-2所示。
与非门
图5-6-3
利用使能端方便地将两个3---8译码器组合成一个4---16译码器，如图5-6-4所示。
图5-6-4
若在S1输入端输入数据，S2·=S3·=0，地址码所对应的输出是S1数据信息的反码。
若从S2·端输入数据信息，则S1=1、S3·=0，地址码所对应的输出就是S2·端数据信息的原码。
若数据信息是时钟信息是时钟脉冲，则数据分配器便成为时钟脉冲分配器
Z 输出
二进制译码器还能方便地实现逻辑功能函数，如图5-6-3
所示，实现的函数是Z=A ·B ·C ·+A ·BC ·+AB ·C ·+ABC
图5-6-2
2数码显示译码器
A、七段发光二极管（LED）数码管
图5-6-5
B、BCD码七段译码驱动器
本实验采用CC4511 BCD码锁存/七段译码/驱动器。
驱动共阴级LED数码管。
如图5-6-6所示。
A0、A1、A2、A3----BCD
码输入端；
Ya\Yb\Yc\Yd\Ye\Yf\Yg---
-译码输出端，输出“1”
有效；
LT·---测试输入端；
BI·---消隐输入端；
LE---锁定端。
表5-6-2为CC4511功能表。
译码器还有拒伪码功能，当输入码超过1001时，输出全为“0”，数码管熄灭。
表5-6-2
下图是CC4511和LED数码管连接图：
图5-6-7
三实验设备
1、+5V直流电源
2、连续脉冲源
3、逻辑电平开关
4、逻辑电平显示器
5、拨码开关组
6、译码显示器
7、74LS138*2 CC4511
四实验内容
1、数码拨码开关的使用。
2、74LS138译码器逻辑功能测试。
3、用74LS138构成时序脉冲分配器
4、用两片74LS138组合成一个4线—16线译码器，并进行实验。
