第二章输电线路自动重合闸装置
对单侧电源线路三相自动重合闸的基本要求： 安装地点：线路电源侧 适用范围：35kV及以下线路（三相一次重合闸） 线路特点：只有一个电源供电（不存在非同期合闸问题）
G
ZCH
概念： 无论发生何种类型的故障，均跳开三相 重合闸启动，经预定时间发重合脉冲，三相断路器一 起合上 若是瞬时性故障，故障已消失，重合成功 若是永久性故障，继电保护再次动作跳开三相，不再 重合闸
(3) 当发生单相接地短路时，如果使用三相重合闸 不能满足稳定性要求而出现大面积停电或重要用 户停电者，应当选用单相重合闸和综合重合闸。
练习
三相重合闸，发生单相接地短路、相间短 路时ZCH的动作过程；
单相重合闸，发生单相接地短路、相间短 路时ZCH的动作过程；
QF
单相接地\二相接地\二相间短路\三 相短路\断线; 瞬时性\永久性 三相重合\单相重合\综合重合
继电保护
ZCH
瞬时性故障
单相故障
单相跳
合单相
恢复供电
相间故障
三相跳
ZCH
合三相
恢复供电
继电保护
停电
三相再跳
继电保护
瞬时性故障 永久性故障
对一个具体的线路，究竟使用何种重合闸方式， 要结合系统的稳定性分析选取，一般遵循下列原 则：
(1) 没有特殊要求的单电源线路，采用一般的三相 重合闸；
(2) 凡是选用简单的三相重合闸能满足要求的线路， 都应选用三相重合闸；
输电线路80%~90%为瞬时性故障；
电力系统运行经验表明，架空线路大多数的故障 都是瞬时性故障（如雷击、风害等），永久性故 障一般不到10%，因此，在继电保护动作切除故 障之后，电弧将自动熄灭，绝大多数情况下短路 处的绝缘可以自动恢复。
G
ZCH
概念： 无论发生何种类型的故障，均跳开三相 重合闸启动，经预定时间发重合脉冲，三相断路器一 起合上 若是瞬时性故障，故障已消失，重合成功 若是永久性故障，继电保护再次动作跳开三相，不再 重合闸
(3) 当发生单相接地短路时，如果使用三相重合闸 不能满足稳定性要求而出现大面积停电或重要用 户停电者，应当选用单相重合闸和综合重合闸。
练习
三相重合闸，发生单相接地短路、相间短 路时ZCH的动作过程；
单相重合闸，发生单相接地短路、相间短 路时ZCH的动作过程；
QF
单相接地\二相接地\二相间短路\三 相短路\断线; 瞬时性\永久性 三相重合\单相重合\综合重合
继电保护
ZCH
瞬时性故障
单相故障
单相跳
合单相
恢复供电
相间故障
三相跳
ZCH
合三相
恢复供电
继电保护
停电
三相再跳
继电保护
瞬时性故障 永久性故障
对一个具体的线路，究竟使用何种重合闸方式， 要结合系统的稳定性分析选取，一般遵循下列原 则：
(1) 没有特殊要求的单电源线路，采用一般的三相 重合闸；
(2) 凡是选用简单的三相重合闸能满足要求的线路， 都应选用三相重合闸；
输电线路80%~90%为瞬时性故障；
电力系统运行经验表明，架空线路大多数的故障 都是瞬时性故障（如雷击、风害等），永久性故 障一般不到10%，因此，在继电保护动作切除故 障之后，电弧将自动熄灭，绝大多数情况下短路 处的绝缘可以自动恢复。
电力系统自动装置课件重合闸.ppt
检定另一回线路 有电流就相当于检定 两侧电源同步，可以 进行重合闸
作业： 1.对双侧电源线路自动重合闸装置要考虑哪些特
殊问题？
2.对于检定无压和检定同期的重合闸，试说明为 什么两侧都要装设同样的设备？为什么无压侧 还要投入检定同期继电器？如果两侧的无压连 接片都投入或都不投入，运行中有什么问题？
第四节 自动重合闸与继电保护的配合
第三节 常见的双电源线路三相自动重合闸
2、非同步自动重合闸的方式、特点及应用： 在我国110kV以上线路，非同步重合闸通
常采用不按顺序投入线路两侧断路器的方式。
第三节 常见的双电源线路三相自动重合闸
三、无电压检定和同步检定的三相自动重合闸 无压侧（先重合侧）先检定线路无电压而重合。 同步侧（后重合侧）在无压侧重合后，检定两
δ3= δact+ ωstYC 如果δ3为系统所允许，检定了同期的第三个条件-相位差的大小。
第三节 常见的双电源线路三相自动重合闸
4 解列自动重合闸
地区系统的容量要与其所带的重要负荷接近平衡。 应用在双电源单回线且不能采用非同步重合闸的情况。
第三节 常见的双电源线路三相自动重合闸
5 检定另一回线电流的自动重合闸
第二节 三相一次自动重合闸
二、电气式重合闸装置的原理 原理接线图：
第二节 三相一次自动重合闸
四、参数整定
1 重合闸动作时限值的整定
必须考虑故障点有足够的断电时间，保 护装置一定要返回，同时QF的操作机构等已恢 复到正常状态，才允许合闸的时间。
第二节 三相一次自动重合闸
四、参数整定 2 重合闸动作时限值的整定
侧电源满足同期条件才重合。 特点：不会产生危及设备安全的冲击电流
第三节 常见的双电源线路三相自动重合闸
作业： 1.对双侧电源线路自动重合闸装置要考虑哪些特
殊问题？
2.对于检定无压和检定同期的重合闸，试说明为 什么两侧都要装设同样的设备？为什么无压侧 还要投入检定同期继电器？如果两侧的无压连 接片都投入或都不投入，运行中有什么问题？
第四节 自动重合闸与继电保护的配合
第三节 常见的双电源线路三相自动重合闸
2、非同步自动重合闸的方式、特点及应用： 在我国110kV以上线路，非同步重合闸通
常采用不按顺序投入线路两侧断路器的方式。
第三节 常见的双电源线路三相自动重合闸
三、无电压检定和同步检定的三相自动重合闸 无压侧（先重合侧）先检定线路无电压而重合。 同步侧（后重合侧）在无压侧重合后，检定两
δ3= δact+ ωstYC 如果δ3为系统所允许，检定了同期的第三个条件-相位差的大小。
第三节 常见的双电源线路三相自动重合闸
4 解列自动重合闸
地区系统的容量要与其所带的重要负荷接近平衡。 应用在双电源单回线且不能采用非同步重合闸的情况。
第三节 常见的双电源线路三相自动重合闸
5 检定另一回线电流的自动重合闸
第二节 三相一次自动重合闸
二、电气式重合闸装置的原理 原理接线图：
第二节 三相一次自动重合闸
四、参数整定
1 重合闸动作时限值的整定
必须考虑故障点有足够的断电时间，保 护装置一定要返回，同时QF的操作机构等已恢 复到正常状态，才允许合闸的时间。
第二节 三相一次自动重合闸
四、参数整定 2 重合闸动作时限值的整定
侧电源满足同期条件才重合。 特点：不会产生危及设备安全的冲击电流
第三节 常见的双电源线路三相自动重合闸
自动重合闸
五、重合闸与继电保护的配合
1. 重合闸前加速保护（简称为“前加速”）
I
I
I
A t I ARD
Bt
Ct
1
2
3
• 优点
– 能够快速切除各条线路上的瞬时性故障；
– 可能使瞬时性故障来不及发展为永久性故障， 从而提高重合闸的成功率；
– 所用设备少，只需装设一套重合闸装置，简单
经济。
29
五、重合闸与继电保护的配合
11
二、单侧电源线路的三相一次重合闸
重合闸 起动
重合闸 时间
一次合闸 脉冲
手动跳闸后闭锁 手动合闸后加速
与
合闸
信号
后加速 保护
1. 重合闸起动
① 保护动作起动 ② 手动跳闸起动（不对应起动）
12
二、单侧电源线路的三相一次重合闸
重合闸 起动
重合闸 时间
一次合闸 脉冲
手动跳闸后闭锁 手动合闸后加速
与
9
一、三相自动重合闸
三相一次重合闸方式就是不论在输电线 路上发生单相接地短路还是相间短路，继电 保护装置均将线路三相断路器断开，然后重 合闸起动，将三相断路器一起合上。若故障 为瞬时性故障，则重合成功；若故障为永久 性故障，则继电保护将再次将断路器三相断 开，不再重合。
10
一、三相自动重合闸
对单侧电源线路三相自动重合闸的基本要求： —安装地点：线路电源侧 —适用范围：35kV及以下线路（三相一次重合 闸） —线路特点：只有一个电源供电（不存在非同 期重合闸问题）
Bt
Ct
1
2
3
主要用于35KV以下由发电厂或重要变 电站引出的直配线路上，以便快速切除故 障，保证母线电压降低的时间最短。
第二章自动重合闸-PPT课件
（2）自动重合闸装置动作应迅速。 为了缩短对用户的停电时间，要求ARC动作时间越 短越好；但ARC动作时间还必须考虑保护装置的 复归、故障点去游离后绝缘强度的恢复、断路器 操作机构的复归及其准备好再次合闸的时间。
（3）手动跳闸时不应重合。
当运行人员手动操作控制开关或通过遥控装置将断 路器断开时，是属于正常运行操作，自动重合闸装 置不应动作。
三、自动重合闸的不利因素：
（1）当重合于永久性故障时，使系统再次受 到短路电流的冲击，可能引起系统振荡。 （2）断路器在很短时间内要连续两次切断短 路电流，使断路器的工作条件恶化，增加断 路器的检修机会，降低断路器的断流容量。
四、自动重合闸装置的分类
按其功能可分为三相ARC、单相ARC以及综合ARC； 按按其动作次数来分，有一次动作的ARC和二次动作的ARC； 按其运行于不同结构的输电线路来分，有单侧电源线路ARC 和双侧电源线路ARC； 按其与继电保护配合方式来分，有重合闸前加速保护动作和 重合闸后加速保护动作的ARC。 在本节中，将重点介绍电气式三相一次自动重合闸装置。
二、自动重合闸装置的作用
（1）提高供电的可靠性，减少因瞬时性故障停电造成 的损失，对单侧电源的单回线的作用尤为显著。 （2）对于双端供电的高压输电线路，可提高系统并列 运行的稳定性，因而，自动重合闸技术被列为提高 电力系统暂态稳定的重要措施之一。 （3）可以纠正由于断路器本身机构不良或继电保护误 动作而引起的断路器误跳闸。 （4）自动重合闸与继电保护相配合，在很多情况下可 以加速切除故障。
五、对自动重合闸装置的基本要求
（1）自动重合闸装置应优先采用控制开关位置与断路器位
置不对应启动方式启动。即当控制开关在合闸位置而断路 器实际上处于断开位置的情况下启动重合闸。这样，可以
输电线路三相一次自动重合闸 双侧电源线路的三相自动重合闸资料
三、重合闸的启动方式 1）控制开关与断路器位置不对应启动方式 断路器控制开关处合闸位置，断路器处跳闸状 态，两者位置不对应启动重合闸。 位置不对应启动重合闸可以纠正各种原因引起的 断路器“偷跳”，但是，当发生断路器辅助触点 接触不良、跳闸位置继电器异常以及触点粘牢等 情况时，就无法准确的判断断路器的位置，此时， 位置不对应启动重合闸失效。
1、工作原理
图3-4无电压检定和同步检定的三相自动重合闸示意图
2、检定同步的工作原理 （1）无电压检定和同步检定的逻辑原理图
图3－5 无电压检定和同步检定的逻辑原理图
在双侧电源单回线路上，若线路两侧的 SW1＝ “1”、SW2＝“1”、SW3＝“0”、SW4＝“0”， 则构成了不检定重合闸。 不检定重合闸分为三相快速重合闸和非同步重 合闸两种。 在单侧电源线路的电源侧，置SW1＝“1”、 SW2＝“1”、SW3＝“0”、SW4＝“0”（线路 侧无TV）， 就构成了单侧电源线路的三相自动重合 闸。
五闸于故障线路时，重合闸不应动作。 2）按频率自动减负荷动作跳闸、低电压保护动作跳闸、过 负荷保护动作跳闸、母线保护动作跳闸时，重合闸不允许 动作。 3）当选择检无压或检同步工作时，检测到母线TV、线路 侧TV二次回路断线失压时，重合闸不允许动作。 4）检线路无压或检同步不成功时，重合闸不允许动作。 5）断路器操作机构的气压或液压降低到不允许合闸的程度 ，或断路器弹簧操动机构的弹簧未储能时，重合闸不允许 动作。 6）断路器控制回路发生断线时，闭锁重合闸。 7）重合闸停用时，当断路器跳闸，不允许重合。 8）重合闸发出重合脉冲的同时，闭锁重合闸。
四、解列自动重合闸
图3－6 双侧电源线路上选用解列自动重合 闸示意图
五、自同期重合闸
图3－7 水电厂采用自同步重合闸示意图
自动课件第二章自动重合闸
37
五单、击非此全相处方运编面行辑的对母影继版响电标保题护样及式其他
• (1)零序电流保护
• 单击此处编辑母版文本样式 •• (第2)二距级离保护。 • 第三级 •• (第3)四相级差高频保护。 • 第五级 • (4)方向高频保护。
38
六单、击综此合处重编合辑闸母的版标同题期样方式
• (1)非同期重合。不检查同期，也不检查电 • 压单。击此处编辑母版文本样式 •• (与第2)线二检路级同电期压。之要差求小线于路同侧期必电须压有整电定压值且。母线 •• (第3)三检级无压。线路电压低于无电压整定值或 • 线第路四有级电压且与母线电压同期，后者是为 • 了第检五无级压侧断路器偷跳时能进行重合。
11
单考击虑此到处如编下辑两母方版面标的题原样因式
• (1)断路器跳闸后，故障点的电弧熄灭以及 周围介质绝缘强度的恢复需要一定的时间，
• 必单须击在此这处个编时辑间母以版后文进本行样重式合才有可能成 • 功第，二否级则，即使在瞬时性故障情况下，重 • 合断第闸电三也时级不间成。功，所以故障点必须有足够的 •• (第2)重四合级闸动作时，继电保护一定要返回， • 同第时五断级路器操动机构恢复原状，准备好再
可在重合闸前加速保护动作。 • 应具有接收外来闭锁信号的功能。
4
第单二击节此处三编相辑一母次版自标动题重样合式闸
• 1.电气式重合闸的原理 • 单击此处编辑母版文本样式 • 第二级 • 第三级 • 第四级 • 第五级
5
单击此处编辑母版标题样式
• 单击此处编辑母版文本样式 • 第二级 • 第三级 • 第四级 • 第五级
• ••
备值(第第4)的重四五。冲合级级击时电两流侧周电期势分来量不不及得摆超开过到如危下及规系定统
五单、击非此全相处方运编面行辑的对母影继版响电标保题护样及式其他
• (1)零序电流保护
• 单击此处编辑母版文本样式 •• (第2)二距级离保护。 • 第三级 •• (第3)四相级差高频保护。 • 第五级 • (4)方向高频保护。
38
六单、击综此合处重编合辑闸母的版标同题期样方式
• (1)非同期重合。不检查同期，也不检查电 • 压单。击此处编辑母版文本样式 •• (与第2)线二检路级同电期压。之要差求小线于路同侧期必电须压有整电定压值且。母线 •• (第3)三检级无压。线路电压低于无电压整定值或 • 线第路四有级电压且与母线电压同期，后者是为 • 了第检五无级压侧断路器偷跳时能进行重合。
11
单考击虑此到处如编下辑两母方版面标的题原样因式
• (1)断路器跳闸后，故障点的电弧熄灭以及 周围介质绝缘强度的恢复需要一定的时间，
• 必单须击在此这处个编时辑间母以版后文进本行样重式合才有可能成 • 功第，二否级则，即使在瞬时性故障情况下，重 • 合断第闸电三也时级不间成。功，所以故障点必须有足够的 •• (第2)重四合级闸动作时，继电保护一定要返回， • 同第时五断级路器操动机构恢复原状，准备好再
可在重合闸前加速保护动作。 • 应具有接收外来闭锁信号的功能。
4
第单二击节此处三编相辑一母次版自标动题重样合式闸
• 1.电气式重合闸的原理 • 单击此处编辑母版文本样式 • 第二级 • 第三级 • 第四级 • 第五级
5
单击此处编辑母版标题样式
• 单击此处编辑母版文本样式 • 第二级 • 第三级 • 第四级 • 第五级
• ••
备值(第第4)的重四五。冲合级级击时电两流侧周电期势分来量不不及得摆超开过到如危下及规系定统
第二章输电线路自动重合闸教材
主触头断开故障到断路器收到合闸脉冲 的时间（在电气式重合闸中指1KT2的延 时）。
中國国電电力出版社
考虑到如下两方面的原因
• (1)断路器跳闸后，故障点的电弧熄灭以及周
围介质绝缘强度的恢复需要一定的时间，必须在 这个时间以后进行重合才有可能成功，否则，即 使在瞬时性故障情况下，重合闸也不成功，所以 故障点必须有足够的断电时间。
中國国電电力出版社
三相自动重合闸应满足的 基本要求
• 自动重合闸可按控制开关位置与断路器位置不对应启动方式启动。 • 用控制开关或通过遥控装置将断路器断开，或将断路器投入故障线
路上而随即由保护装置将其断开时，均不应动作重合。 • 在任何情况下(包括装置本身的元件损坏以及继电器触点粘住等情
况)，重合闸的动作次数应符合预先的规定(如一次重合闸只应动作 一次)。 • 重合闸动作后应自动复归。 • 应能在重合闸后，加速继电保护动作，必要时可在重合闸前加速保 护动作。 • 应具有接收外来闭锁信号的功能。
输入200
+
失电 告警
+
V/100V 直流电源
-
C
20 机壳接地 19 机壳接地 18
17 -20V 直
16 +220V 流
15 14
13 +220V 入
12
11
10
9
8 24VG 7 24VG 直
6 24VG流
5 4 3 2 1
电源插件 5
测量
TA
保护 TA
零序
TA
TV
TV
AB C
LonWorks网线
脉冲 电度表
中國国電电力出版社
考虑到如下两方面的原因
• (1)断路器跳闸后，故障点的电弧熄灭以及周
围介质绝缘强度的恢复需要一定的时间，必须在 这个时间以后进行重合才有可能成功，否则，即 使在瞬时性故障情况下，重合闸也不成功，所以 故障点必须有足够的断电时间。
中國国電电力出版社
三相自动重合闸应满足的 基本要求
• 自动重合闸可按控制开关位置与断路器位置不对应启动方式启动。 • 用控制开关或通过遥控装置将断路器断开，或将断路器投入故障线
路上而随即由保护装置将其断开时，均不应动作重合。 • 在任何情况下(包括装置本身的元件损坏以及继电器触点粘住等情
况)，重合闸的动作次数应符合预先的规定(如一次重合闸只应动作 一次)。 • 重合闸动作后应自动复归。 • 应能在重合闸后，加速继电保护动作，必要时可在重合闸前加速保 护动作。 • 应具有接收外来闭锁信号的功能。
输入200
+
失电 告警
+
V/100V 直流电源
-
C
20 机壳接地 19 机壳接地 18
17 -20V 直
16 +220V 流
15 14
13 +220V 入
12
11
10
9
8 24VG 7 24VG 直
6 24VG流
5 4 3 2 1
电源插件 5
测量
TA
保护 TA
零序
TA
TV
TV
AB C
LonWorks网线
脉冲 电度表
自动重合闸
自动重合闸一、自动重合闸在电力系统中的作用自动重合闸（ZCH ）装置是将因故障跳开后的断路器按需要自动投入的一种自动装置。
运行经验表明，架空线路大多数故障是瞬时性的，如： （1）雷击过电压引起绝缘子表面闪络。
（2）大风时的短时碰线。
（3）通过鸟类身体（或树枝）放电。
此时，若保护动——>熄弧——>故障消除——>合断路器——>恢复供电。
手动（停电时间长）效果不显著，自动重合（1”）效果明显。
作用：（P153）（1）对暂时性故障，可迅速恢复供电，从而能提高供电的可靠性。
（2）对两侧电源线路，可提高系统并列运行的稳定性，从而提高线路的输送容量。
（3）可以纠正由于断路器或继电保护误动作引起的误跳闸。
应用：1KV 及以上电压的架空线路或电缆与架空线路的混合线路上，只要装有断路器，一般应装设ZCH （P153，最后一段）。
但是，ZCH 本身不能判断故障是瞬时性的，还是永久性的。
所以若重合于永久性故障时，其不利影响： （1）使电力系统又一次受到故障的冲击；（2）使断路器的工作条件恶化（因为在短时间内连续两次切断短路电流）。
据运行资料统计，ZCH 成功率60~90%，经济效益很高——>广泛应用。
二、对自动重合闸的基本要求：（1）动作迅速。
z u t t t +>，一般0.5”~1.5”。
tu ——故障点去游离，tz ——断路器消弧室及传动机构准备好再次动作。
（2）不允许任意多次重合，即动作次数应符合预先的规定，如一次或两次。
（3）动作后应能自动复归，准备好再次动作。
（4）手动跳闸时不应重合（手动操作或遥控操作）。
（5）手动合闸于故障线路不重合（多属于永久性故障）。
三、三相自动重合闸：（一）单侧电源线路的三相一次重合闸：当线路上故障（单相接地短路、相间短路）——>保护动作跳开三相——>重合闸起动——>合三相：故障是瞬时性的，重合成功；故障是永久性的，保护再次跳开三相，不再重合。
电力系统继电保护原理-自动重合闸 PPT精品课件
k2 P 3 k3
QF1
(1)动作行为
任 意 位 置 故 障
BH
1动 作 跳 闸
AR
D动 作 重 合 闸
QF2
瞬恢 时复 故正 障常
永 久 故 障
有 选 择 跳 闸
QF3
k1 BH1动作跳 k2 闸BH2动作跳 k3 闸BH3动作跳
闸
6.2三相重合闸
四、重合闸与继电保护的配合★★
是否同期； 5.具有接收外来闭锁信号的功能； 6.能自动复归，准备下一次动作。
6.1概述
三、重合闸的分类★★
根据控制断路器的方式不同，分为： 三相重合闸、单相重合闸、综合重合闸。
6.2三相重合闸
一、动作过程★★★
发生任何故障
保护跳三相
重合闸按要求 重合三相
瞬时性故障
永久性故障
恢复正常运行
保护再跳三相
二、工作原理
4.一次合闸脉冲元件★
指发出重合命令并保证只重合一次的元件(程 序)。
采用检查“是否充电满”的方法实现只重合一 次，即发重合命令前检查“是否充电满”，满足时才 允许发重合命令，且同时“放电”。
利用计数器计数和清零来实现“充电”和“放 电”，计数时间达到10~15s即为“充电满”。
6.2三相重合闸
6.1概述
一、自动重合闸的作用★★
3. 不利影响
(1)合闸于永久性故障时，系统再次受到故障 冲击，不利于系统稳定运行；
(2)使断路器工作条件恶化。
6.1概述
二、对重合闸的基本要求★
1.在下列情况下不动作:
(1)运行人员手动将断路器断开； (2)手动合闸于故障线路时；
2.动作次数应符合预先的规定； 3.能与继电保护配合，加速切除故障； 4.用于双侧电源线路时，能够考虑合闸时两侧电源
电力系统继电保护原理- 自动重合闸
选取对系统稳定最有 利的重合方式
“单相重合闸” “三相重合闸” “综6合重
5.2 输电电线路的三相一次自动重合闸 5.2.1 单侧电源送电线路三相一次重合闸
QF跳
7
5.2.2 双侧电源线路的三相一次重合闸 1、应考虑的两个问题： （1）时间的配合： 考虑两侧保护可能以不同的延时跳闸，此时须保
证两侧均跳闸后，故障点有足够的去游离时间。 （2）同期问题： 重合时两侧系统是否同步的问题以及是否允许非
同步合闸的问题。
8
2、主要重合闸方式：
(1)快速自动重合方式：
特点：快速
但须具备下列条件：
a、线路两侧均装有全线瞬时保护。
b、有快速动作的QF，如快速空气断路器。
c、冲击电流<允许值。
(2)非同步重合闸方式：
（1）的时间还不够快，不考虑系统是否同步
（期望系统自动拉入同步，须校验冲击电流，
防止保护误动）。
条件：选相元件 （在k(1)时，选出故障相。）
优点： 1）保证不间断供电； 2）双侧电源而言，提高并列运行的动态 稳定。
21
缺点： 1）要有专门按相操作QF； 2）专门选相元件与保护配合→复杂； 3）单相重合闸过程中，由于非全相运行可能 导致其它保护误动。
应用：220~500kV线路上广泛应用
22
5
③ 当母线差动保护，变压器主保护动作时，不重合
④ QF处于不正常状态不允许重合
4、动作的次数应符合预先的规定；
5、双侧电源重合时应考虑两侧电源的同步。
6、自动重合闸动作后，应能自动复归。
7、重合之后或之前加速继电保护动作。
5.1.3 自动重合闸的分类
根据连续合闸的次数： 一次、多次重合闸
《自动重合闸》PPT课件
1．重合闸前加速保护
任何一段线路发生故障时，第一次都由保护3无时限切除故障。 断路器断开后起动重合闸:
若重合于瞬时故障，迅速恢复供电，重合闸纠正了无选择性。 若重合于永久故障，第二次按 t3 选择性跳闸。
为了使无选择性的动作范围不致 过长, 保护3的起动电流应躲过相 邻变压器低压侧短路。
优点：
重合闸前加速保护
对于综合自动重合闸，宜采用不对应原则和保护 同时启动。
5.1.5 自动重合闸的类型
采用重合闸的目的有两点： 一是保证并列运行系统的稳定性； 二是尽快恢复瞬时故障元件的供电，从而自动恢 复整个系统的正常运行。
按照自动重合闸装置作用于断路器的方式可分 为以下三种类型。
1. 三相重合闸 三相重合闸是指不论线路上发 生的是单相短路还是相间短路，继电保护装置动 作后均使断路器三相同时断开，
一、输电线路的三相一次自动重合闸
1. 单侧电源线路的三相一次自动重合闸 线路上故障 => 跳开三相 => 重合闸起动 , 合三相： 瞬时故障，成功； 永久故障，再次跳开三相，不再重合
重合闸
重合闸
一次合闸
＆
合闸
启动
时间
脉冲
手动跳闸后闭锁
信号
手动合闸后加速
后加速 保护
2. 双侧电源线路的三相一次自动重合闸
《自动重合闸》PPT课件来自5.1 自动重合闸的作用及基本要求
5.1.1 自动重合闸的作用
M1
2N
k
电力系统的实际运行经验表明，在输电网中发生的故障 大多是暂时性的，如雷击过电压引起的绝缘子表面闪络 ，树枝落在导线上引起的短路，大风时的短时碰线，通 过鸟类的身体放电等。
发生此类故障时，继电保护若能迅速使断路器跳开电源 ，故障点的电弧即可熄灭，绝缘强度重新恢复，原来引 起故障的树枝、鸟类等也被电弧烧掉而消失。
自动重合闸
一般在220kV及以下电压单回联络线、两侧电源之间相互联系薄弱的线路（包括经低一级电压线路弱联系的 电磁环网），特别是大型汽轮发电机组的高压配出线路。
当发生单相接地故障时采用单相重合闸方式，而当发生相间短路时采用三相重合闸方式。
一般在允许使用三相重合闸的线路，但使用单相重合闸对系统或恢复供电有较好效果时，可采用综合重合闸 方式。
启动方式
断路器位置启动包括单相偷跳启动、三相偷跳启动，分别由“单相偷跳允许重合”、“三相偷跳允许重合” 控制字选择投退。
重合闸根据Ⅰ线、Ⅱ线分相跳闸开入确定单相跳闸启动或三相跳闸启动。接入装置的跳闸开入信号要求跳闸 成功后立即返回，装置将根据对应跳闸相无电流加以确认，判断为单相跳闸启动或三相跳闸启动。
对于重合闸的经济效益，应该用无重合闸时，因停电而造成的国民经济损失来衡量。由于重合闸装置本身的 投资很低，工作可靠，因此，在电力系统中获得了广泛应用。
分类
综合重合闸
单相重合闸
三相重合闸
110kV及以上线路大多采用三相一次重合闸，根据运行经验110kV以上的大接地电流系统的高压架空线路上， 短路故障中70%以上是单相接地短路，特别是220kV以上的架空线路，由于线间距离大，单相接地故障甚至高达 90%左右。在这种情况下，如果只把发生故障的一相断开，然后再进行单相重合闸，而未发生故障的两相在重合 闸周期内仍然继续，就能大大提高供电的可靠性和系统并列运行的稳定性。因此，在220kV以上的大接地电流系 统中，广泛采用了单相重合闸。
产品介绍
在电力系统的故障中，大多数是输电线路（特别是架空线路）的故障。运行经验表明，架空线路故障大都是 “瞬时性”的，例如，由雷电引起的绝缘子表面闪络、大风引起的碰线、鸟类以及树枝等物掉落在导线上引起的 短路等，在线路被继电保护迅速断开以后，电弧即行熄灭，外界物体（如树枝、鸟类等）也被电弧烧掉而消失。 此时，如果把断开的线路断路器再合上，就能够恢复正常的供电。因此，称这类故障是“瞬时性故障”。除此之 外，也有“永久性故障”，例如由于线路倒杆、断线、绝缘子击穿或损坏等引起的故障，在线路被断开以后，它 们仍然是存在的。这时，即使在合上电源，由于故障依然存在，线路还要被继电保护再次断开，因而就不能恢复 正常的供电。
当发生单相接地故障时采用单相重合闸方式，而当发生相间短路时采用三相重合闸方式。
一般在允许使用三相重合闸的线路，但使用单相重合闸对系统或恢复供电有较好效果时，可采用综合重合闸 方式。
启动方式
断路器位置启动包括单相偷跳启动、三相偷跳启动，分别由“单相偷跳允许重合”、“三相偷跳允许重合” 控制字选择投退。
重合闸根据Ⅰ线、Ⅱ线分相跳闸开入确定单相跳闸启动或三相跳闸启动。接入装置的跳闸开入信号要求跳闸 成功后立即返回，装置将根据对应跳闸相无电流加以确认，判断为单相跳闸启动或三相跳闸启动。
对于重合闸的经济效益，应该用无重合闸时，因停电而造成的国民经济损失来衡量。由于重合闸装置本身的 投资很低，工作可靠，因此，在电力系统中获得了广泛应用。
分类
综合重合闸
单相重合闸
三相重合闸
110kV及以上线路大多采用三相一次重合闸，根据运行经验110kV以上的大接地电流系统的高压架空线路上， 短路故障中70%以上是单相接地短路，特别是220kV以上的架空线路，由于线间距离大，单相接地故障甚至高达 90%左右。在这种情况下，如果只把发生故障的一相断开，然后再进行单相重合闸，而未发生故障的两相在重合 闸周期内仍然继续，就能大大提高供电的可靠性和系统并列运行的稳定性。因此，在220kV以上的大接地电流系 统中，广泛采用了单相重合闸。
产品介绍
在电力系统的故障中，大多数是输电线路（特别是架空线路）的故障。运行经验表明，架空线路故障大都是 “瞬时性”的，例如，由雷电引起的绝缘子表面闪络、大风引起的碰线、鸟类以及树枝等物掉落在导线上引起的 短路等，在线路被继电保护迅速断开以后，电弧即行熄灭，外界物体（如树枝、鸟类等）也被电弧烧掉而消失。 此时，如果把断开的线路断路器再合上，就能够恢复正常的供电。因此，称这类故障是“瞬时性故障”。除此之 外，也有“永久性故障”，例如由于线路倒杆、断线、绝缘子击穿或损坏等引起的故障，在线路被断开以后，它 们仍然是存在的。这时，即使在合上电源，由于故障依然存在，线路还要被继电保护再次断开，因而就不能恢复 正常的供电。
新员工培训线路重合闸原理
2.1.2自动重合闸装置的分类
一、按其应用的线路分类 1、单侧电源线路自动重合闸 2、双侧电源线路自动重合闸
三相快速自动重合闸、 非同步自动重合闸、 无压检定和同步检定的自动重合闸、 检查平行线路有电流的自动重合闸、 解列自动重合闸 自同障时跳三相，然后三相重合 2、单相自动重合闸： 单相故障时跳单相，进行单相重合； 相间故障跳三相，不进行重合 3、综合自动重合闸： 单相故障时跳单相，进行单相重合； 相间故障跳三相，进行三相重合
1、选相元件：选出故障相 要求单相接地时，能可靠选出故障相，灵敏 度和速动性比保护好
（1）相电流选相元件：故障相出现短路电流 短路电流小时不能采用 一般作为辅助选相元件 （2）相电压选相元件：故障相电压下降 一般也作为辅助选相元件
（3）阻抗选相元件：能反映单相接地故障 点的距离 （4）相电流差突变量选相元件：短路前后 相电流差的突变量
2.4.4 特定条件下采用不经同步检定的 特殊重合闸方式
1、检定另一回线路有电流的重合闸 没有其他旁路联系的双电源平行双回线路， 一回线断开后检定另一回线路有电流即可
2、解列自动重合闸 双侧电源的单回线路上
3、自同步重合闸 水电站向系统送电的单回线路
2.4.5输电线路自动重合闸方式的选择
一、110 kV及以下单侧电源线路采用三相一次重合闸 二、 110 kV及以下双侧电源线路 1、并列运行的发电厂或电力系统之间，具有四条以 上联系的线路或三条紧密联系的线路，可采用不检 查同步的三相自动重合闸方式 2、并列运行的发电厂或电力系统之间，具有两条联 系的线路或三条不紧密联系的线路，可采用无压检 定和同步检定的三相自动重合闸方式 3、双侧电源的单回线路， 可采用无压检定和同步检定的重合闸方式 解列重合闸方式
自动重合闸装置
2）线路发生永久性故障时 如果线路发生的是永久性故障，则M侧重合不成功，线路后加速保护装置加
速动作，再次跳开该侧断路器，之后不再重合。由于N侧断路器已跳开，线路 无电压，只有母线上有电压，故N侧同步继电器KSY因只有一侧有电压而不能 工作，也不能起动重合闸装置，所以N侧AAR不再动作。
（1）
同步侧的无压连 接片XB一定要 断开，否则可能 会造成非同步重 合闸。

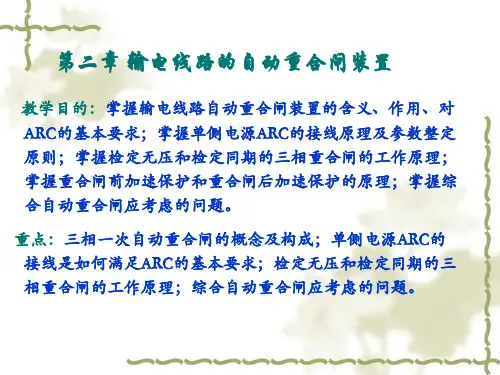

第二章 自动重合闸装置
本章内容提要
本章介绍的主要内容有：输电线路自动重合闸装置的作用和应 满足的基本要求，单侧电源线路自动重合闸装置的接线及工作 原理，双侧电源线路自动重合闸装置应考虑的特殊问题及无电 压检定和同步检定的三相自动重合闸的工作原理，自动重合闸 与继电保护的配合方式及特点，综合重合闸装置的基本概念， 微机型综合自动重合闸装置的特点、硬件结构、软件原理。
切除故障保证有选择性，不会扩 大停电范围
优
重合于永久性故障，能快速有选择 • （2） 性切除
点
•（3） 不受电网结构和负荷条件限制
•（1） 第一次故障的切除可能带有延时
缺
• （2）
每段线路均需装设一套AAR装置， 使用设备较多，投资较大
点
应用：广泛用于35KV及以上电网中
二、自动重合闸前加速保护
不利 (2)使断路器工作条件恶化，因在很短
因素
时间内断路器要连续两次切断短路
电流，即增加断路器检修机会、降
低断路器遮断容量
四、自动重合闸装置的分类
按组成元件的 动作原理分类
机械式 电气式 晶体管式 集成电路式
自动 重合 闸装 置的 分类
按动作次数
一次AAR 二次AAR 多次AAR
按运用的 线路结构
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、检定无压和检定同期的三相ARD
电力系统 自动装置原理
四、检定无压和检定同期的三相ARD
电力系统 自动装置原理
四、检定无压和检定同期的三相ARD
电力系统 自动装置原理
四、检定无压和检定同期的三相ARD
电力系统 自动装置原理
四、检定无压和检定同期的三相ARD
电力系统 自动装置原理
四、检定无压和检定同期的三相ARD
断路器重合成
功后，其辅助触点 QF1断开，继电器 KCT、KT、KM均 返回，电容器C重 新充电，经15～ 25S后C充满电， 装置整组复归，准 备下次动作。
三、工作原理
电力系统 自动装置原理
3.线路发生永久 性故障时
重合闸装置的动作 过程与上述相同。
三、工作原理
电力系统 自动装置原理
三、工作原理
电力系统 自动装置原理
三、工作原理
电力系统 自动装置原理
三、工作原理
电力系统 自动装置原理
四、接线特点
电力系统 自动装置原理
重合闸重合于永久性故障上，对电力系 统有什么不利影响？
答：当重合于永久性故障时，会使电力系统再一次受 到故障冲击，对系统稳定运行不利，可能会引起电力 系统的振荡,降低系统稳定性。另外，由于在很短时间 内断路器要连续两次切断短路电流，从而使断路器的 工作条件变得恶化。
应动作，使断路器重新合闸；
（3）自动重合闸的次数应符合预先的规定；
（4）自动重合闸之后，能自动复归，准备好下一次的动作；
（5）自动重合闸时间能够整定，能与继电保护配合；
（6）双电源——同步
电力系统 自动装置原理
三、 ARD的分类
（3）按组成元件的动作原理: 机械式，电气式
电力系统 自动装置原理
为防止断路器多次重合于永久性故障， 重合闸装置接线中设置了( )
同步侧QF误跳，同步侧KY检定同期条件使QF重合； 无压侧QF误跳，无压侧KY检定同期条件使QF重合。
小结2：
无压侧不仅要投入KV，还应投入KY，无压连接片和同步连接片均
接通，两者并联工作。而同步侧只投入KY，KV不能投入，否则会造成 非同期合闸。因而两侧同步连接片均投入，但无压连接片一侧投入， 另一
电力系统 自动装置原理
在检无压和检同步三相自动重合闸中，当处于下列情 况会出现什么问题？（1）线路两侧检无压均投入。
（2）线路两侧仅一侧检同步投入。
答：（1）在检无压和检同步三相自动重合闸中，当 线路两侧检无压均投入时，会造成非同步重合闸，从 而产生较大的冲击电流。因此，线路两侧的无电压检 定是不允许同时投入。
电力系统 自动装置原理
自动重合闸的启动方式有哪两种？各有 什么优缺点？
答：重合闸的启动方式通常有由不对应启动和保护启 动两种。
不对应启动方式的优点是简单可靠，可纠正断路 器误碰或误跳，提高供电的可靠性和系统运行的稳定 性。缺点是当断路器的辅助接点接触不良时，不对应 启动方式将失败。
保护启动方式的优点是可纠正继电保护误动作引 起的误跳闸。缺点是不能纠正断路器的误动。
线路时，继电保护把断路器断开后，重合闸不应动作。 （3）重合闸的动作次数应符合预先的规定。 （4）重合闸动作后能自动复归，准备好再次动作。 （5）能与继电保护动作配合，加速保护动作（前加速或
后加速保护）。 （6）当断路器处于不正常状态而不允许实现重合闸时，
应将自动重合闸装置闭锁。
电力系统 自动装置原理
在双电源线路上采用自动重合闸装置时，必须考虑两 个特殊的问题，即故障点断电时间问题和同步问题。
对于故障点断电时间问题，因为当线路发生故障 时，线路两侧的继电保护可能以不同的时限跳开两侧 的断路器，这种情况下只有两侧的断路器都跳开后， 故障点才完全断电，所以重合闸应加较长的延时,即考 虑要故障点断电时间问题。
电力系统 自动装置原理
四、检定无压和检定同期的三相ARD
电力系统 自动装置原理
四、检定无压和检定同期的三相ARD
电力系统 自动装置原理
四、检定无压和检定同期的三相ARD
小结1：
无压侧的QF在重合至永久性故障时,将连续两次切断短路电流,其工
作条件显然比同步侧恶劣,为使两侧QF工作条件相同,利用无压连接片定 期切换两侧工作方式。
电力系统 自动装置原理
什么是重合闸复归时间？整定时应考虑 哪些因素？
答：重合闸复归时间就是从一次重合结束到下一次允 许重合之间所需的最短间隔时间（在电气式重合闸中 即电容C上电压从零充到KRC电压线圈动作电压所需 的时间）。
复归时间的整定需考虑以下两个方面因素：（1） 重合到永久性故障时，由动作时间最长的保护切除故 障，重合闸不应再动作；（2）保证断路器切断能力 的恢复，重合成功后，复归时间不小于断路器第二个 "跳闸--合闸"的间隔时间。
电力系统自动装置
输电线路的自动重合闸(ARD)
第一节 自动重合闸的作用和分类
1 ARD在电力系统中的作用 2 ARD的基本要求 3 对ARD的分类
电力系统 自动装置原理
一、 ARD在电力系统中的作用
瞬时性故障：开关跳开后，经过一段时间延时，故障消失。
如：绝缘子表面闪络(雷电、污闪)，短时碰线(大风)， 鸟类或树枝放电。(约占60－90％)
电力系统 自动装置原理
三、工作原理
2. 线路发生瞬 时性故障或断路 器误跳时
控制开关SA和 断路器位置处于不 对应状态。因断路 器跳闸，所以其辅 助触点QF1闭合， QF2打开，跳闸位 置继电器KCT动作， 触点KCT1闭合， 启动重合闸时间继 电器KT，其瞬动 触点KT2断开，串 进R5来保证KT线 圈的热稳定。
输电线路装置自动重合闸的作用：（1）提高供电的 可靠性，减少线路停电的次数；（2）提高电力系统 并列运行的稳定性，提高输电线路的传输容量；（3） 纠正断路器误动；（4）与继电保护相配合，可加速 切除故障。
电力系统 自动装置原理
试述自动重合闸应满足的基本要求。
答：自动重合闸应满足的基本要求如下： （1）采用控制开关位置与断路器位置不对应方式起动。 （2）手动跳闸或通过遥控装置跳闸，或手动合闸于故障
瞬时性故障居多
永久性故障居多
电力系统 自动装置原理
二、 对ARD的基本要求
三、对自动重合闸的基本要求
必须在故障点切除之后，才允许重合闸！ 1）通常利用没有电流的特点(包括保护动作)； 2）同时，还必须考虑对侧切除的时间。
1
K2
#1的1段范围 #2的1段范围
没有全线速动的保护时，一侧为I段动作，另一侧为II
第二节 单侧电源线路的三相一次自动重 合闸
1 三相一次自动重合闸的构成
2 装置接线
3 工作原理
4 接线特点
电力系统 自动装置原理
一、三相一次自动重合闸的构成
电力系统 自动装置原理
一、三相一次自动重合闸的构成
电力系统 自动装置原理
二、三相一次自动重合闸装置
电力系统 自动装置原理
二、三相一次自动重合闸装置
起的误跳闸。
弊： 在重合到永久性故障后，导致：1）系统再次遭受故障 电流的冲击；2）断路器工作情况更加恶劣（短时间内 两次切断故障电流）。 目前的重合闸功能还无法区分瞬时性、永久性故障。 统计数据表明：线路重合闸的利大于弊。 电力系统
自动装置原理
一、 ARD在电力系统中的作用
应用场合：≥10kV的架空线路或混合线路，只要装设了断路 器，就可以配置重合闸:
A.方向继电器 B.差动继电器 C.防跳继电器 D.阻抗继电器
电力系统 自动装置原理
我国电力系统220KV线路的故障类型中， 有接近90%的故障是( )
A.三相短路 B.两相短路 C.单相接地短路 D.两相接地短路
电力系统 自动装置原理
什么是自动重合闸？输电线路装置自动 重合闸的作用是什么？
当断路器由继电保护动作或其它非人工操作而跳闸后， 能够自动的将断路器重新合闸的自动装置称为自动重 合闸。
段动作（有延时）。
电力系统 自动装置原理
二、 对ARD的基本要求
三、对自动重合闸的基本要求
（1）重合闸不应动作的情况：
①由值班人员手动操作或通过遥控装置将断路器断开时；②手动
投入断路器，由于线路上有故障，而随即被继电保护将其断开时；
③断路器处于不正常状态；
（2）当断路器由继电保护动作或其他原因而跳闸后，重合闸均
永久性故障：开关跳开后，故障依然存在。
如：倒杆、断线、绝缘子击穿等。（约占10％）
自动重合闸应用的前提：统计数据表明，大部分的线路 故障属于瞬时性故障！
电力系统 自动装置原理
一、 ARD在电力系统中的作用
1
K
2
自动重合闸（下面简写为ARD）装置：将因故障或人为误碰而跳 开的断路器再进行自动合闸的一种自动装置。
电力系统 自动装置原理
三、三相非同期ARD
电力系统 自动装置原理
三、三相非同期ARD
电力系统 西安电自力动高等装专置科原学理校
四、检定无压和检定同期的三相ARD
电力系统 自动装置原理
四、检定无压和检定同期的三相ARD
电力系统 自动装置原理
四、检定无压和检定同期的三相ARD
电力系统 自动装置原理
电力系统 自动装置原理
第三节 双侧电源线路三相自动重合闸
1 要考虑的问题 2 三相快速ARD 3 三相非同期ARD 4 检定无压和检定同期的三ARD
电力系统 自动装置原理
一、要考虑的问题
电力系统 自动装置原理
二、三相快速ARD
电力系统 自动装置原理
三、三相非同期ARD
电力系统 自动装置原理
三、三相非同期ARD
侧断开。
电力系统 自动装置原理
