初中物理 实验十三铜热电阻温度特性测试实验
铜热电阻(Cu50)特性测试
表1 Cu50特性测试实验数据记录表
t（℃）
Vo（V）
实验报告
• 根据表1所记录实验数据，绘制Vo（V）- t （℃）实验曲线，并计算非线性误差。
注意事项
A，B，C为常数，当W100=1.428时 A=4.28899×10-3℃-1, B=-2.133×10-7℃-2, C=1.233×10-9℃-3。
1-引出线 2-补偿线阻 3-铜热 电阻丝 4-引出线
图3 铜热电阻体结构
图5 铜热电阻Cu50调理电路
实验内容与步骤
• 按原理图连接线路
• 将实验仪“电源开关”置于“开”，实验仪上电，此 时调节器上显示窗PV显示室温值。将加热源温度给 定值SP设定在40℃上，上限报警（第一报警）AL-1、 下限报警（℃上。（不开加热源）
• THQWD-1型温度传感器特性测试加热源； • Pt100温度传感器、铜热电阻Cu50 。
实验原理
• 位式调节 位式调节仪表用于温度控制时，通常利用 仪表内部的继电器控制外部的中间继电器 再控制一个交流接触器来控制电热丝的通 断达到控制温度的目的。
• PID智能模糊调节 PID智能温度调节器采用人工智能调节方 式。
温度传感器温度控制实验 铜热电阻（Cu50）特性测试
实验
实验目的
• 了解PID智能模糊+位式调节温度控制原理； • 学习PID智能温度调节器使用方法，用
Pt100作信号输入控制温度； • 了解铜热电阻测温基本原理； • 学习铜热电阻特性与应用。
实验仪器
• THQWD-1型温度传感器特性测试实验仪； 需用单元：PID智能温度调节器、风扇电 源、加热电源、 +5V直流稳压电源、直流 数字电压表、温度传感器调理电路；
热敏电阻温度特性研究实验
热敏电阻温度特性研究实验热敏电阻是一种电阻值随温度变化而变化的电阻器件，其特性可以用于温度测量、温度补偿和温度控制等应用。
为了研究热敏电阻的温度特性，我们可以进行以下实验来获取相关数据并分析。
第一步：实验准备在进行实验之前，我们需要准备以下材料和仪器：1. 热敏电阻：选择一款具有明确参数和规格的热敏电阻。
我们可以根据实际需求和实验目的选择合适的材料和规格。
2. 温度控制装置：使用恒温水槽或热电偶与温控器等设备来提供稳定的温度环境。
3. 电阻测量设备：选择一台高精度的电阻计来测量热敏电阻的电阻值。
4. 数据记录装置：通过连接电阻计和计算机，或是使用独立的数据记录设备，将实验数据记录下来以便后续分析。
第二步：实验过程1. 首先，将热敏电阻与电阻测量设备连接。
注意确保连接的稳定和可靠，避免因为松动或接触不良导致实验误差。
2. 将热敏电阻放置在温度控制装置中，并设定一系列不同的温度值。
可以根据实验需求选择适当的温度范围和步进值。
3. 保持每个温度值下的稳定状态，等待热敏电阻达到热平衡。
这样确保测量的数据准确可靠。
4. 使用电阻计测量每个温度下热敏电阻的电阻值，并记录下来。
为了提高准确度，可以对每个温度值进行多次测量并取平均值。
5. 根据实验需要，可以重复多次实验以获得更加可靠的数据。
第三步：实验数据分析与应用1. 整理实验数据，将测量得到的热敏电阻电阻值与相应的温度值进行对应。
2. 基于这些数据，我们可以绘制出热敏电阻的温度特性曲线，其中横轴表示温度，纵轴表示电阻值。
通过曲线的形状和趋势，我们可以分析出热敏电阻的温度响应特性和敏感度。
3. 进一步，我们可以根据实验数据和温度特性曲线，开发出与热敏电阻相关的温度测量、控制和补偿等应用。
例如，使用热敏电阻的温度特性来实现恒温控制系统、电子温度计或温度补偿技术。
其他专业性角度：1. 理论分析：可以通过数学模型和物理方程来解释和解析热敏电阻的温度特性。
例如，通过电阻和温度之间的数学关系，可以计算出电阻值随温度变化的速率或曲线斜率。
初中物理 实验十三铜热电阻温度特性测试实验
实验十三 铜热电阻温度特性测试实验一、实验目的：了解铜热电阻测温基本原理与特性。
二、实验仪器：智能调节仪、温度源、温度传感器模块、铂热电阻Pt100、铜热电阻Cu50、±15V 电源、数显单元。
三、实验原理：铜热电阻以金属铜作为感温元件。
它的特点是：电阻温度系数较大、价格便宜、互换性好、固有电阻小、体积大。
使用温度范围是-50℃～150℃，在此温度范围内铜热电阻与温度的关系是非线性的。
如按线性处理，虽然方便，但误差较大。
通常用下式描述铜热电阻的电阻与温度关系：()3201Ct Bt At R R t +++=式中，0R ——温度为0℃时铜热电阻的电阻值，通常取0R =50Ω或0R =100Ω；t R ——温度为t ℃时铜热电阻的电阻值；t ——被测温度；1-引出线 2-补偿线阻 3-铜热电阻丝 4-引出线A，B，C为常数，当W100=1.428时,A=4.28899×10-3℃-1,B=-2.133×10-7℃-2,C=1.233×10-9℃-3。
铜热电阻体结构如图13-1所示，通常用直径0.1mm的漆包线或丝包线双线绕制，而后浸以酚醛树脂成为一个铜电阻体，再用镀银铜线作引出线，穿过绝缘套管。
铜电阻的缺点是电阻率较低，电阻体的体积较大，热惯性也较大，在100℃以上易氧化，因此只能用于低温以及无侵蚀性的介质中。
铜热电阻Cu50的电阻温度特性（分度表）见表13-1。
表13-1铜热电阻分度表（分度号：Cu50；单位：Ω）四、实验内容与步骤：铜热电阻Cu50调理电路如图13-2所示。
图13-2 铜热电阻Cu50调理电路原理图1．重复温度控制实验，将温度源的温度设定在500C，在温度源另一个温度传感器插孔中插入Cu50温度传感器。
2．将±15V直流稳压电源接至温度传感器实验模块。
温度传感器实验模块的输出Uo2接主控台直流电压表和数据采集卡（数据采集卡的67、68号端子分别为正、负极）。

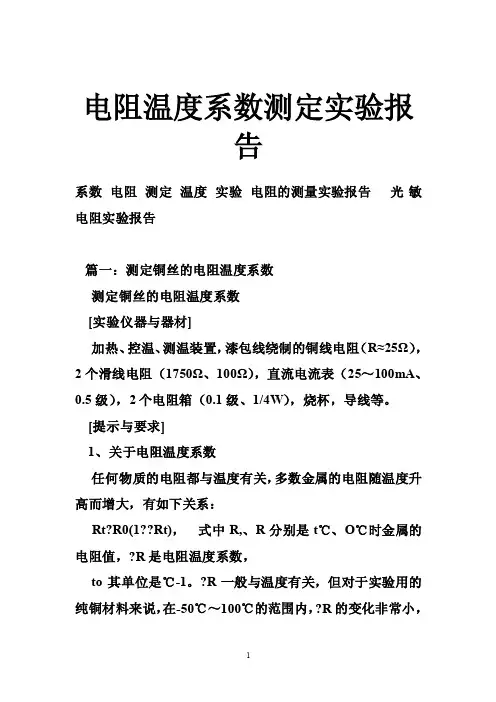

电阻温度系数测定实验报告
电阻温度系数测定实验报告系数电阻测定温度实验电阻的测量实验报告光敏电阻实验报告篇一：测定铜丝的电阻温度系数测定铜丝的电阻温度系数[实验仪器与器材]加热、控温、测温装置，漆包线绕制的铜线电阻（R≈25Ω），2个滑线电阻（1750Ω、100Ω），直流电流表（25～100mA、0.5级），2个电阻箱（0.1级、1/4W），烧杯，导线等。
[提示与要求]1、关于电阻温度系数任何物质的电阻都与温度有关，多数金属的电阻随温度升高而增大，有如下关系：Rt?R0(1??Rt)，式中R,、R分别是t℃、O℃时金属的电阻值，?R是电阻温度系数，to其单位是℃-1。
?R一般与温度有关，但对于实验用的纯铜材料来说，在-50℃～100℃的范围内，?R的变化非常小，可当作常数，即Rt与t呈线性关系。
2、实验要求（1）实验前，按实验目的、实验室提供的仪器、器材，结合前面的提示，设计出实验方案。
①画出装置示意图，标明各仪器名称，②设计出测量方法，拟定实验步骤和数据记录表格。
实验方案经教师认可，连线后请老师检查，无误后才能进行实验。
注意：水温不能超过80℃。
（2）数据处理①先用作图法计算?R。
②再用最小二乘法进行直线拟合（参阅第四章4），算出?R，并求出相关系数r。
③要充分考虑仪器的安全，不可因电流过大而烧坏所用仪器。
注意：本实验不要求计算不确定度。
Pt100 -200 -190 -180 -170 -160 -150 -140 -13018.49 22.80 27.08 31.32 35.53 39.71 43.87 48.00BA1 -200 -190 -180 -170 -160 -150 -140 -1307.95 9.96 11.95 13.93 15.90 17.85 19.79 21.72 BA2 -200 -190 -180 -170 -160 -150 -140 -13017.28 21.65 25.98 30.29 34.56 38.80 43.02 47.21温度(℃) 阻值(Ω) 温度(℃) 阻值(Ω) 温度(℃) 阻值(Ω)-120 52.11 -110 56.19 -100 60.25 -90 64.30 -80 68.33 -70 72.33 -60 76.33 -50 80.31 -40 84.27 -30 88.22 -20 92.16 -10 96.09 0 100.00 10 103.90 20 107.79 30 111.67 40 115.54 50 119.40 60 123.24 70 127.07 80 130.89 90 134.70 100 138.50 110 142.29 120 146.06 130 149.82 140 153.58 150 157.31 160 161.04 170 164.76 180 168.46 190 172.16 200 175.84 210 179.51 220 183.17 230 186.32 240 190.45 250 194.07 260 197.69 270 201.29 280204.88-120 23.63 -110 25.54 -100 27.44 -90 29.33 -80 31.21 -70 33.08 -60 34.94 -50 36.80 -40 38.65 -30 40.50 -20 42.34 -10 44.17 0 46.00 10 47.82 20 49.64 30 51.45 40 53.26 50 55.06 60 56.86 70 58.65 80 60.43 90 62.21 100 63.99 110 65.76 120 67.52 130 69.28 140 71.03 150 72.78 160 74.52 170 76.26 180 77.99 190 79.71 200 81.43 210 83.15 220 84.86 230 86.56 240 88.26 250 89.96 260 91.64 270 93.33 28095.00-120 51.38 -110 55.52 -100 59.65 -90 63.75 -80 67.84 -70 71.91 -60 75.96 -50 80.00 -40 84.03 -30 88.03 -20 92.04 -10 96.03 0 100.00 10 103.96 20 107.91 30 111.85 40 115.78 50 119.70 60 123.60 70127.49 80 131.37 90 135.24 100 139.10 110 142.10 120 146.78 130 150.60 140 154.41 150 158.21 160 162.00 170 165.78 180 169.54 190 173.29 200 177.03 210 180.76 220 184.48 230 188.18 240 191.88 250 195.56 260 199.23 270 202.89 280206.53290 208.45 300 212.02 310 215.57 320 219.12 330 222.65 340 226.17 350 229.67 360 233.17 370 236.65 380 240.13 390 243.59 400 247.04 410 250.48 420 253.90 430 257.32 440 260.72 450 264.11 460 267.49 470 270.36 480 274.22 490 277.56 500 280.90 510 284.22 520 287.53 530 290.83 540 294.11 550 297.39 560 300.65 570 303.91 580 307.15 590 310.38 600313.59290 96.68 300 98.34 310 100.01 320 101.66 330 103.31 340 104.96 350 107.60 360 108.23 370 109.86 380 111.48 390 113.10 400 114.72 410 116.32 420 117.93 430 119.52 440 121.11 450 122.70 460 124.28 470 125.86 480 127.43 490 128.99 500 130.55 510 132.10 520 133.65 530 135.20 540 135.73 550 138.27 560 139.79 570 141.31 580 142.83 590 144.34 600145.85290 210.17 300 213.79 310 217.40 320 221.00 330 (来自: 写论文网:电阻温度系数测定实验报告)224.56 340 228.07 350 231.60 360 235.29 370 238.83 380 242.36 390 245.88 400 249.38 410 252.88 420 256.36 430 259.83 440 263.29 450 266.74 460 270.18 470 273.43 480 277.01 490 280.41 500 283.80 510 287.18 520 290.55 530 293.91 540 297.25 550 300.58 560 303.90 570 307.21 580 310.50 590 313.79 600317.06Cu50型热电阻分度表发布者：佛山市普量电子有限公司发布时间：2010-04-08Cu50型热电阻分度表Cu100型热电阻分度表发布者：佛山市普量电子有限公司发布时间：2010-04-08Cu100型热电阻分度表Cu100 R(0℃)=100.00 整10度电阻值Ω篇二：金属电阻温度系数的测定篇三：金属导体电阻温度系数测定实验的研究金属导体电阻温度系数测定实验的研究摘要：利用控温仪器和加热炉组成恒温系统，再用双臂电桥和电位差计的方法分别测量了金属铜线的电阻，设计了实验测量的装置图，对测量结果进行了分析。
热电阻特性实验报告
一、实验目的1. 了解热电阻的基本原理和测温原理。
2. 学习使用惠斯通电桥测量热电阻的电阻值。
3. 掌握热电阻的温度特性曲线测量方法。
4. 分析热电阻的温度系数及其影响因素。
二、实验原理热电阻是一种温度敏感元件，其电阻值随温度变化而变化。
根据温度系数的不同，热电阻可分为正温度系数热敏电阻（PTC）和负温度系数热敏电阻（NTC）。
本实验主要研究NTC热电阻的特性。
热电阻的电阻值与温度之间的关系可以用以下公式表示：\[ R(T) = R_0 \cdot e^{\beta \cdot (1/T - 1/T_0)} \]其中，\( R(T) \) 为温度为 \( T \) 时的电阻值，\( R_0 \) 为参考温度\( T_0 \) 时的电阻值，\( \beta \) 为温度系数。
实验中，我们通过改变环境温度，测量不同温度下的热电阻电阻值，并绘制温度-电阻曲线，从而分析热电阻的温度特性。
三、实验仪器与材料1. 热电阻（NTC）2. 惠斯通电桥3. 直流稳压电源4. 温度计5. 导线6. 数据采集器四、实验步骤1. 将热电阻接入惠斯通电桥的测量电路中。
2. 调节直流稳压电源，使电路中的电流稳定。
3. 读取温度计的温度值，并记录。
4. 读取电桥的输出电压值，并记录。
5. 根据输出电压值，计算热电阻的电阻值。
6. 改变环境温度，重复步骤3-5，得到一系列温度-电阻数据。
7. 绘制温度-电阻曲线。
五、实验结果与分析根据实验数据，绘制了温度-电阻曲线，如图1所示。
图1 温度-电阻曲线从图1可以看出，热电阻的电阻值随温度升高而降低，符合NTC热电阻的特性。
在实验温度范围内，热电阻的温度系数约为 \( \beta = -0.005 \)。
此外，我们还分析了以下影响因素：1. 温度范围：实验结果表明，在-20℃至80℃的温度范围内，热电阻的温度特性较为稳定。
2. 环境温度：环境温度的变化会影响热电阻的测量精度，因此在实验过程中应尽量保持环境温度稳定。
电阻温度特性的测量实验报告心得
电阻温度特性的测量实验报告心得在这个学期的生物实验课上，我们做了许多有趣、新奇而又复杂的科学小实验。
其中最令人难忘和好玩的就数这个“自制水流计”了。
以前看过有关于这方面的书籍，所以对它还是比较熟悉的。
但当真正亲手动手去做时才发现原来要想完成这么简单的事情也并非那么容易。
每次都是出乎意料地费力，可结果总不如意。
经过几次失败后，终于明白了实验操作的技巧：用一根长绳子将三个酒精灯固定在桌面上，把电池夹在两个酒精灯之间，再让一位同学握住手柄将它旋转起来。
刚开始做时感觉很别扭，因为只要稍微移动一下酒精灯的位置，电池盒里的电池就会随着晃动，但后来习惯了就没什么问题了。
试验很顺利，可就当我松懈下来时却被意外打断了——我竟然忘记按暂停键！心里忐忑不安地等待着老师的批评。
我本能地掏出笔准备画图标示错误的地方，不料老师先朝我笑了笑，然后向我走近，低声说道：“继续吧，只要结果准确就行。
”听到老师这样讲我立刻重拾信心，继续尝试起来……这一次是测量金属电阻温度特性的实验，首先老师告诉我们为什么要进行这个实验。
我们知道当导体的温度改变时其电阻值也跟着发生变化。
于是老师从冰箱里拿出了一些金属片（不锈钢），给我们演示在常温时它们的电阻值大约为0。
5—1。
4欧姆，但在室温环境下它们的电阻值就已达10—6欧姆。
此时我更加迫切希望自己能够得到真实数据来证明老师说法的正确性。
不久后我便做好了电路连接工作。
这一次是测量金属电阻温度特性的实验，首先老师告诉我们为什么要进行这个实验。
我们知道当导体的温度改变时其电阻值也跟着发生变化。
于是老师从冰箱里拿出了一些金属片(不锈钢)，给我们演示在常温时它们的电阻值大约为0。
5—1。
4欧姆，但在室温环境下它们的电阻值就已达10—6欧姆。
此时我更加迫切希望自己能够得到真实数据来证明老师说法的正确性。
不久后我便做好了电路连接工作。
但由于导线太短或者距离远未能形成通路，无法判断实验结果。
放学后我向父母讨教了许多做实验的注意事项及怎样才能得到真实数据的办法，总算没有辜负他们的殷切期盼。
热电阻测温性能实验
实验三热电阻测温性能实验1．实验目的：了解热电阻和热电偶测量温度的特性与应用。
2．基本原理：热电阻测温原理：利用导体电阻随温度变化的特性，热电阻用于测量时，要求其材料电阻温度系数大，稳定性好，电阻率高，电阻与温度之间最好有线性关系。
常用的热电阻有铂电阻和铜电阻。
铂电阻在0－630.74℃以内测温时，电阻Rt与温度t的关系为：Rt=Ro (1+At+Bt2)，其中，Ro是温度为0℃时的电阻。
本实验Ro＝100Ω。
A＝3.9684×10－2／℃，B＝－5.847×10－7／℃2，铂电阻采用三线连接，其中一端接二根引线主要为消除引线电阻对测量的影响。
热电偶测温原理：两种不同的导体或半导体组成闭合回路，当两接点分别置于两不同温度时，在回路中就会产生热电势，形成回路电流。
这种现象就是热电效应。
热电偶就是基于热电效应工作的。
温度高的接点就是工作端，将其置于被测温度场配以相应电路就可间接测得被测温度值。
3．需用器件与单元：①CSY-2000控制台上的：mV表、温度控制仪、直流稳压源+2V，+5V；②实验桌上的：温度源、热电偶（K型或E型）、Pt100热电阻、万用表、温度传感器实验模板、连接导线。
4．实验步骤及说明：(1)设置温度控制仪的各项参数并测量环境温度：用万用表欧姆档测出Pt100热电阻三根线，并将它的三个端点与主控台上的Pt100三个端点相连（一一对应）。
打开主控台上的电源开关、温度开关，温度控制仪开始工作。
根据附录一的说明，按下表设定温度控制仪的某些参数值，其余参数按附录一设置。
参数设置完成后，PV显示的温度即为环境温度，记录到表4-1中。
注意：测量环境温度时，热电阻不要插入温度源。
（2）连接电路：关闭主控台上的温度开关、电源开关，开始连接电路。
将温度源上的Pt100三个端点与主控台上的Pt100三个端点相连（一一对应），作为标准温度读数。
将温度源上的风扇电源24V与主控台上风扇源的24V相连。
热电阻测温特性实验及其数据分析
热电阻测温特性实验及其数据分析热电阻是一种常用的测量温度的电阻元件，它的电阻值随着温度的变化而变化。
在这个实验中，我们将使用一个热电阻传感器来测量不同温度下的电阻值，并通过数据分析来研究它的测温特性。
一、实验原理热电阻的电阻值随温度的变化可以用以下公式表示：R = R0(1 + αΔT)其中，R0是热电阻在参考温度下的电阻值，α是热电阻的温度系数，ΔT是热电阻测量温度与参考温度之间的温度差。
1. 将热电阻传感器放置在测试温度下，等待传感器温度稳定。
2. 记录热电阻传感器的电阻值和温度。
3. 重复第1和第2步，直到测量到足够多的数据点。
4. 通过上述公式计算热电阻的温度系数和参考温度。
二、实验步骤材料：热电阻传感器、实验仪器（示波器、数字万用表等）、恒温水浴装置、温度计、冰水等。
三、数据分析通过实验数据可以得到不同温度下的热电阻的电阻值，因此可以计算出热电阻的温度系数和参考温度。
1. 计算温度系数以热电阻在冰水中的数据为例，假设R0为100Ω，测量得到的电阻值和温度如下：温度（℃）电阻（Ω）0 95.60 95.80 95.60 95.70 95.60 95.70 95.60 95.70 95.60 95.8计算得到平均电阻值为95.69Ω，温度差ΔT为0℃，所以：α = (95.69 - 100)/100×0 = -0.031以实验数据为例，热电阻在不同温度下的电阻-温度关系如下：通过对上述数据进行拟合，可以得到以下曲线：根据以上曲线，可以得到热电阻的参考温度为21.7℃。
四、实验结论1. 热电阻的电阻值随温度的变化呈线性关系，可以通过计算温度系数来确定它的线性关系。
3. 热电阻的温度系数和参考温度对测量温度的准确性有一定影响，需要根据实际应用场景来确定合适的参考温度和温度系数。
(完整版)热敏电阻温度特性的测量
实验十二 热敏电阻温度特性的测量［实验目的］1。
测量热敏电阻的温度特性2.掌握箱式电桥的使用3。
学习用曲线改直的方法处理数据[教学方法］采用讨论式,提案式教学方法［实验原理]半导体热敏电阻与热电阻相比具有灵敏度高、体积小、反应快等优点。
大多数热敏电阻具有负的温度特性，称为NTC 型热敏电阻，其阻值与温度的关系可表示为 ⎪⎪⎭⎫ ⎝⎛-=0011T T B T T eR R （1） 式中，0T R 和T R 分别是温度)(0K T 和)(K T 时的阻值；T 和0T 是开尔文温标;B 是材料常数,单位是K 。
也有些热敏电阻具有正的温度特性，称为PTC 型热敏电阻,其阻值与温度的关系可表示为)(00T T B T T e R R -=,热敏电阻的主要性能指标是:（1）标称值H R 是指25℃时的阻值.（2）温度系数T α.定义为温度变化一度时阻值的变化量与该温度下阻值之比dTdR R T T ⋅=1α （3） 将式（2）代入式（3），得2TB T -=α （4) T α不仅与材料常数有关，还与温度有关，低温段比高温段更灵敏。
如果不作特殊说明，是指K T 293=时的T α。
材质不同，T α也有很大差别，大约为（-3～-6）×10—2/K ，它比热电阻的T α高出10倍左右。
图1是CU 电阻和某一负温度系数热敏电阻的温度特性曲线。
热敏电阻的缺点是非线性严重，元件的稳定性较差。
(3）材料常数B 是与材质有关的常数，对NTC 型热敏电阻来说,B 值约为1500—6000K.（2）式两边取对数，得⎪⎪⎭⎫⎝⎛-+=011ln ln 0T T B R R T T (5） 令x T A T B R y R T T ==-=1,ln ,ln 00则（5）式变为Bx A y +=（6)[实验任务］1。
测绘NTC 热敏电阻的温度特性曲线2.绘制T R T 1ln -图，由图求出材料常数B3。
计算温度系数T α［数据处理］中值点（094.7,1097.23-⨯）)000.6,1069.2(31-⨯M)333.8,1027.3(32-⨯M)(1002.410)69.227.3(000.6333.8331212K x x y y B ⨯=⨯--=--=-由于不作特殊说明,T α指293K 时的温度系数 所以)(1069.42931002.412232--⨯-=⨯-=-=K T B T α［预习思考题]1。
10.热敏电阻温度特性的研究
物理实验中心实验指导书热敏电阻温度特性的研究热敏电阻温度特性的研究实验简介：物质的电阻率随温度而变化的现象称为热电阻效应。
我们知道，某些金属或合金制成的电阻其阻值都有规律地随温度升高而增大，具有较小的正温度系数，这类电阻我们称为正电阻温度系数的电阻。
相反，某电阻其阻值随温度升高而减小，则为负电阻温度系数的电阻。
热敏电阻器是利用半导体材料制成的热敏元件。
它的电阻值随着电阻体温度变化而显著变化。
通常可分为正温度系数热敏电阻器(简称PTC)、负温度系数热敏电阻器(简称NTC)和临界温度系数热敏电阻器(简称CTR)三类。
在一定的温度范围内，可以通过测量电阻值的变化而进行温度变化的测量。
因此热敏电阻主要用于温度测量与控制。
大多NTC 热敏电阻是由锰、镍、钴、铜、镉等金属氧化物按所需比例烧结而成。
近年来还有用单晶半导体如碳化硅等材料制成的（国产型号MF91~MF96）负电阻温度系数的热敏电阻。
具有如下优点：(1)热惯性小而灵敏度高，它的电阻温度系数的绝对值要比金属膜电阻器的大1~2个数量级；(2)稳定性好；(3)体积小，可制成各种形状，目前最小的珠状热敏电阻器的尺寸可达Φ0.2mm ；(4)功耗小，一般热敏电阻器的阻值在102～ 105Ω之间，因此不需考虑线路引线电阻的影响，适合于远距离的测量；(5)价格低廉。
NTC 热敏电阻器的测量范围较宽，特别适用于－100～300℃ 之间的温度测量。
在点温、表面温度、温差、温度场等测量中得到日益广泛的应用，同时也广泛地应用在自动控制及电子线路的热补偿电路中。
正电阻温度系数热敏电阻常用钛酸钡材料添加微量的钛、钡等稀土元素，采用陶瓷工艺成型，再高温烧结而成。
广泛用于家用电器中，如新型电吹风、电子锅、食品干燥器、电驱蚊器等产品。
热敏电阻已广泛地应用于工业、农业、医疗、交通、军事、科学研究等领域。
物理实验中主要研究负温度系数的热敏电阻的温度特性。
一、 实验目的1．研究负电阻温度系数（热敏电阻）的温度特性。
热敏电阻温度特性研究实验
热敏电阻温度特性研究实验热敏电阻是指在特定温度范围内，其电阻值随温度变化而变化的电阻器件。
它是一种温度传感器，在自动控制、冷却系统、卫生间智能化管理等领域应用广泛。
为了研究热敏电阻的温度特性，我们设计了实验。
具体实验流程如下：实验器材：1.实验箱2.热敏电阻3.万用表4.电烙铁5.电线实验步骤：1.将实验箱开启并连接电源。
2.将热敏电阻连线到万用表中。
3.利用电烙铁将电线与热敏电阻焊接起来。
4.将热敏电阻所在的回路接入到实验箱中的控制板上。
5.调整实验箱的温度，使它从室温升高至40℃，并记录下每个温度点对应的电阻值。
6.将实验数据转化为数据表或图表，并对其进行分析。
7.对实验结果进行讨论，探讨热敏电阻的特性及其在实际应用中的意义。
实验结果：当温度从室温升高至40℃时，热敏电阻的电阻值呈现一个递减的趋势。
随着温度的升高，热敏电阻的电阻值下降的速度也越来越快。
当温度达到一定值（本实验中为35℃）时，热敏电阻的电阻值下降速度会变得更加明显。
分析：首先，在室温下，热敏电阻的电阻值处于其最高点。
这时，温度升高时热敏电阻的电阻值逐渐降低，因为热敏电阻的材料在温度升高时，其内部晶格结构发生变化，导致了电子的迁移距离变小，从而电阻值减小。
其次，当温度超过一定值时，热敏电阻的材料会进入一个临界温度范围内。
在这个范围内，热敏电阻的电阻值的下降速度会明显加快。
原因是在这个温度范围内，热敏电阻的材料会发生另一种相变，导致电子的迁移距离更短，电阻值更小。
结论：本实验通过测量热敏电阻在不同温度下的电阻值，探讨了热敏电阻的温度特性。
实验结果显示，热敏电阻的在温度变化下的电阻值呈现明显的下降趋势。
此外，在临界温度范围内，其电阻值开始加速下降。
这些结论对于热敏电阻在温控、卫浴设备等领域的实际应用具有重要的参考价值。
热电阻测温特性实验及其数据分析
实验二热电阻测温特性实验1 实验目的了解热电阻的特性与应用。
2 基本原理利用导体电阻随温度变化的特性，热电阻用于测量时，要求其材料电阻温度系数大，稳定性好，电阻率高，电阻与温度之间最好有线性关系。
常用铂电阻和铜电阻，铂电阻在0~630.74℃以内，电阻Rt与温度t的关系为Rt = R0(1 + αt + βt2)，其中R0是温度为0 °C时的电阻。
本实验R0 = 100 Ω，α= 3.9684×10−2°C−1，β= −5.847×10−7°C−2，铂电阻使用三引线，其中一端接二根引线，主要为消除引线电阻对测量的影响。
3 需用器件与单元加热源、K 型热电偶、Pt100热电阻、温度控制单元、温度传感器实验模板、数显单元、万用表。
4 实验步骤4.1 差动放大器调零将实验模板调节增益电位器RW2顺时针调节大致到中间位置，将±15V电源及地从主控箱接入模板，检查无误后，合上主控箱电源开关，进行差动放大器调零。
4.2 将K 型热电偶插入到热源孔，将自由端按极性正确接至主控板上，用于温度设定。
4.3 将Pt100铂电阻引线接入Rt端的a、b 上。
Pt100三根线中，其中两根线为铂电阻的一端。
采用三线制的第一对称接法将Pt100接入电桥，这样Rt、R3和Rl、RWl、R4并联组成单臂电桥，见图2.2。
4.4 在端点a 与地之间加直流源4V，合上主控箱电源开关，调RW1使Vi输出为零，即桥路输出为零（平衡）。
然后将Pt100热电阻探头插入到热源孔。
4.5 按Δt = 5℃进行升温，温度稳定后，读取数显表值，将结果填入表2.1。
实验结束后将温度控制器温度设定为零，关闭电源开关。
表2.1 铂电阻热电势与温度值t(℃) 40 45 50 55 60 65 70 75 80 85 u/mv -8.6 -2.4 -4.3 -0.9 6.2 11.7 16.9 20.4 24.8 29.05 思考题5.1 根据表2.1值计算温度测量系统的灵敏度，S =∆uO/∆t（∆uO输出电压变化量，∆t温度变化量）；及其非线性误差。
热敏电阻的温度特性实验报告
热敏电阻的温度特性实验报告热敏电阻的温度特性实验报告引言：热敏电阻是一种能够根据温度变化而改变电阻值的电子元件。
它在各种电子设备中广泛应用，如温度控制系统、温度补偿电路等。
本实验旨在通过测量热敏电阻在不同温度下的电阻值，研究其温度特性。
实验装置：本实验采用了以下装置：热敏电阻、恒温水槽、电源、数字万用表、温度计等。
实验步骤：1. 将热敏电阻连接到电路中，确保电路连接正确。
2. 将恒温水槽中的水加热至不同温度，如20℃、30℃、40℃等。
3. 使用温度计测量水槽中的水温，并记录下来。
4. 使用数字万用表测量热敏电阻在不同温度下的电阻值，并记录下来。
5. 重复步骤2-4，直到得到足够的数据。
实验结果：根据实验数据，我们可以绘制出热敏电阻的温度特性曲线。
在实验中，我们发现热敏电阻的电阻值随温度的升高而减小。
这是因为热敏电阻的电阻值与温度呈负相关关系。
随着温度的升高，热敏电阻中的电子活动增加，电阻值减小。
讨论：热敏电阻的温度特性是其应用的基础。
通过实验数据的分析，我们可以得出以下结论：1. 热敏电阻的温度特性曲线呈非线性关系。
在低温区域，电阻值随温度的升高呈指数增长；在高温区域，电阻值随温度的升高呈线性增长。
2. 热敏电阻的温度特性与其材料的选择有关。
不同材料的热敏电阻在不同温度范围内表现出不同的特性曲线。
3. 热敏电阻的温度特性可以通过控制电流来实现温度的测量和控制。
通过测量热敏电阻的电阻值，我们可以推算出环境的温度。
结论：本实验通过测量热敏电阻在不同温度下的电阻值，研究了其温度特性。
实验结果表明，热敏电阻的电阻值随温度的升高而减小，呈现出非线性关系。
热敏电阻的温度特性与其材料的选择有关，可以通过控制电流来实现温度的测量和控制。
这些研究结果对于热敏电阻的应用具有重要的指导意义。
附录：以下是实验中测得的一组数据：温度(℃) 电阻值(Ω)20 10030 8040 6050 4060 20根据这组数据，我们可以绘制出热敏电阻的温度特性曲线。
热电阻测温特性实验及其数据分析
热电阻测温特性实验及其数据分析热电阻测温特性实验是研究热电阻温度计的实验之一，它主要探究热电阻的电阻值与温度之间的关系。
在这个实验中，我们通常会使用热电阻温度计来测量不同温度下的电阻值，并通过对这些数据的分析，得出热电阻的测温特性。
一、实验准备在实验前，我们需要准备以下设备和材料：1.热电阻温度计2.恒温水槽3.数字万用表4.电脑或数据采集器5.实验数据处理软件二、实验步骤1.将热电阻温度计置于恒温水槽中，确保水槽温度稳定。
2.将数字万用表与热电阻温度计连接，测量其在不同温度下的电阻值。
3.将测量数据记录在实验记录表中。
4.通过电脑或数据采集器将测量数据传输到实验数据处理软件中。
5.利用实验数据处理软件对数据进行处理和分析。
三、数据分析在数据分析阶段，我们需要对实验中得到的电阻值和温度之间的关系进行拟合，得出热电阻的测温特性。
以下是一种常见的拟合方法：1.将实验数据以温度为横坐标，电阻值为纵坐标绘制成散点图。
2.对散点图进行线性拟合，得出电阻值与温度之间的线性关系式。
如果拟合结果不符合线性关系，可以采用多项式拟合或者指数拟合等方法。
3.根据拟合结果计算出测温系数和测温误差等参数。
测温系数是指温度每升高1℃，热电阻电阻值的增加量，测温误差是指实际温度与测量温度之间的最大偏差。
4.对实验结果进行分析和讨论。
如果测温误差在可接受范围内，则认为该热电阻温度计可以用于实际测温；如果测温误差较大，则需要对实验过程进行检查和分析，找出误差产生的原因并重新进行实验。
四、结论总结通过热电阻测温特性实验及其数据分析，我们可以得出以下结论：1.热电阻温度计的电阻值与温度之间存在一定的关系，可以通过实验得出其测温特性。
2.在实验过程中要保证恒温水槽的温度稳定，避免温度波动对测量结果的影响。
3.通过线性拟合、多项式拟合或指数拟合等方法可以得出热电阻的测温特性方程，并计算出测温系数和测温误差等参数。
4.根据分析结果可以判断该热电阻温度计是否适用于实际测温，并对测温误差较大的情况进行分析和讨论。
热电阻测温特性实验及其数据分析
热电阻测温特性实验及其数据分析1.实验目的热电阻是一种常见的温度传感器，本实验旨在通过实验测量研究热电阻的温度特性，并分析数据得出相关的线性关系。
2.实验原理热电阻的温度特性是指其电阻值随温度的变化关系。
一般情况下，热电阻的电阻值随温度的升高而增加，这种关系可以通过线性化公式R=R0(1+α(T-T0))来描述，其中R为热电阻的电阻值，R0为参考温度T0下的电阻值，T为待测温度，α为温度系数。
3.实验设备和材料1）热电阻传感器2）温度控制器3）数显万用表4）电源5）连接电缆4.实验步骤1）将热电阻传感器连接到温度控制器，确保传感器固定在恒温槽内。
2）将温度控制器与电源连接，设置控制器的温度范围。
3）打开电源，设置温度控制器达到稳定状态。
4）使用数显万用表测量热电阻的电阻值，并记录下相应的温度值。
5）调节温度控制器，分别取多组数据，包括不同温度下的电阻值。
5.数据分析1）将实验数据记录在数据表格中，并绘制电阻值-温度的散点图。
2）根据散点图，使用线性回归分析方法，拟合出最佳的线性关系曲线，得到回归方程。
3）根据回归方程，计算出热电阻的温度系数α。
4）将拟合曲线与实验数据进行比较，评估拟合程度的好坏。
5）根据实验和分析结果，分析热电阻的温度特性，探讨实验误差和改进方向。
6.实验注意事项1）在进行实验时，注意安全操作，避免电源和设备的故障。
2）保持实验环境的稳定，减小外界温度对实验结果的影响。
3）实验过程中要仔细操作，减小仪器误差，确保数据的准确性。
4）实验结束后，注意清理和归位实验设备，保持实验室的整洁。
通过以上实验步骤和数据分析，我们可以得到热电阻的温度特性，并通过线性回归分析得到热电阻的温度系数。
这些结果对于温度测量和控制方面有着重要的应用价值。
同时，我们也可以通过分析实验误差和改进方向，提高实验的准确性和可靠性。
热电阻测温实验报告
热电阻测温实验报告热电阻测温实验报告引言：温度是一个在日常生活和科学研究中非常重要的物理量。
准确测量温度对于工业生产、医学诊断、环境监测等方面都至关重要。
在这个实验中，我们将使用热电阻来测量温度，并研究其原理和应用。
实验目的：1. 了解热电阻的基本原理和工作原理；2. 掌握使用热电阻测温的方法和技巧；3. 研究热电阻的特性曲线，探索其在不同温度下的响应。
实验器材和方法：1. 实验器材：热电阻、温度控制装置、数字温度计、电压表、电流表、电源等；2. 实验方法：a. 将热电阻连接到电路中，确保电路连接正确；b. 设置温度控制装置的温度，并等待温度稳定；c. 使用数字温度计测量温度，同时记录热电阻的电阻值；d. 改变温度控制装置的温度，重复步骤c，记录多组数据；e. 根据测得的数据，绘制热电阻的特性曲线。
实验结果与分析：通过实验，我们得到了一组热电阻在不同温度下的电阻值数据，并绘制成特性曲线。
从曲线上可以看出，热电阻的电阻值随着温度的升高而增加，呈现出一定的线性关系。
这是因为热电阻的电阻值与其材料的电阻温度系数有关，随着温度的升高，材料的电阻温度系数导致电阻值增加。
根据测得的数据，我们还可以计算出热电阻的温度系数。
通过选择两个温度点，计算出其对应的电阻值和温度差，并代入公式中，可以得到热电阻的温度系数。
这个系数可以用来校正热电阻的测温误差，提高测温的准确性。
除了测量温度，热电阻还可以用于温度控制。
通过将热电阻连接到温度控制装置中，可以实现对温度的精确控制。
当温度超过设定值时，热电阻的电阻值会发生变化，从而改变电路中的电流和电压，进而控制温度的升降。
这种温度控制方法在实际应用中具有广泛的应用前景。
实验结论：通过本次实验，我们深入了解了热电阻的原理和应用。
热电阻可以通过测量其电阻值来间接测量温度，具有简单、精确、稳定的特点。
热电阻的特性曲线可以帮助我们了解其响应特性和温度系数。
此外，热电阻还可以用于温度控制，具有广泛的应用前景。
电磁学实验-电阻温度系数测量——zhwj
k b
R
R0 b
k
R0
R0 R R0 R0t t
附件：金属或合金的电阻率及其温度系数
金属或合金铝 铜 Fra bibliotek 金电阻率/ ×10-6Ω·m
0.028 0.0172 0.016 0.024
铁
0.098
温度系数 /℃-1
42×10-4 43×10-4 40×10-4 40×10-4
60×10-4
实验原理——非平衡电桥
为了提高电桥的灵敏度 ，还需要选择合适的电桥倍率。 电桥的输出电压灵敏度为：
S
U AB R3
KU 0
1 K 2 R3
当U0、R3一定时 ，最佳倍率为 K = 1。此时电桥的R l= R2= 500Ω。
实验内容及步骤
1、电路连接，并估算热敏电阻 在90℃时的阻值RT；(ΔR =0.4 Ω)
0.10~0.14
6×10-4
0.47~0.51 0.34~1.00 0.98~1.10
(0.04~0.01)×
10-3
(0.03~0.02)×
10-3
(0.03~0.4)× 10-4
物理专业实验
电阻温度系数测定
物理实验中心
实验原理——电阻温度系数
金属导体的电阻随温度的升高而增加，电阻Rt与温度t间 的关系如下：
R
R R0 1t t2
当温度不高时，忽略温度的二
次项，上式化简为：
R R0 1t
R0 R R0 R0t t
a——电阻的温度系数；R0——t=0℃时，电阻阻值 严格来说，a与温度有关，但温度在0-100℃范围内，a变 化很小，可看成常数，所以t和Rt之间满足线性关系，直线的 截距b=R0，斜率为k=aR0，由此可以得到上述经验公式。
热电阻测温特性实验
热电阻测温特性实验一、实验目的：了解热电阻的特性与应用。
二、基本原理：利用导体电阻随温度变化的特性，热电阻用于测量时，要求其材料电阻温度系数大，稳定性好，电阻率高，电阻与温度之间最好有线性关系。
常用铂电阻和铜电阻在0-630.74C以内，电阻Rt与温度t的关系为：R t二R o（1+A t+B t2）R o 系温度为0C时的电阻。
本实验R°=100C, A t=3.9684X10-2/C, B t=-5.847x 10-7/C2,铂电阻现是三线连接，其中一端接二根引线主要为消除引线电阻对测量的影响。
三、需用器件与单元：加热源、K型热电偶（红+,黑-）、P tioo热电阻、温度控制单元、温度传感器实验模板、数显单元、万用表。
四、实验步骤：1、注意：首先根据实验台型号，仔细阅读“温控仪表操作说”，学会基本参数设定。
2、将热电偶插入台面三源板加热源的一个传感器安置孔中。
将K型热电偶自由端引线插入主控面板上的热电偶E K插孔中，红线为正极，黑色为负极，注意热电偶护套中已安置了二支热电偶，K型和E型，它们热电势值不同，从热电偶分度表中可以判别K 型和E型（E型热电势大）热电偶。
E型（蓝+,绿-）;k型（红+ ,黑-）3、将加热器的220V电源插头插入主控箱面板上的220V控制电源插座上。
4、将主控箱的风扇源（24V）与三源板的冷风扇对应相连，电机转速电压旋至最大。
5、将P t100铂电阻三根线引入“ R t”输入的a、b上：用万用表欧姆档测出P tioo三根线中其中短接的二根线（蓝，黑）接b端。
这样R t与R3、R1、R w1、R4组成直流电桥，是一种单臂电桥工作形式。
R wi中心活动点与R6相接，见图11-5。
投+柠箱輾冗表图11-5 热电阻测温特性实验3、在端点a与地之间加直流源2V,合上主控箱电源开关，调R wi使电桥平衡，即桥路输出端b和中心活动点之间在室温下输出为零。
4、加士15V模块电源，调R w3使V o2=O,接上数显单元，拨2V电压显示档，使数显为零。
Cu50铜热电阻测温特性实验
Cu50铜热电阻测温特性实验一、实验目的：了解铜电阻测温原理与应用。
二、基本原理：铜电阻测温原理与铂电阻一样，利用导体电阻随温度变化的特性。
常用铜电阻Cu50在-50～+150℃以内，电阻Rt与温度t的关系为： R t=Ro(1+αt) 式中：Ro系温度为0℃时的电阻值(Cu50在0℃时的电阻值为Ro＝50Ω)。
α是电阻温度系数，α＝4.25～4.28×10-3／℃。
铜电阻是用直径为0.1mm的绝缘铜丝绕在绝缘骨架上，再用树脂保护。
铜电阻的优点是线性好、价格低、α值大，但易氧化，氧化后线性度变差。
所以铜电阻检测较低的温。
铜电阻与铂电阻测温接线方法相同，一般也是三线制。
三、需用器件与单元：主机箱中的智能调节器单元、电压表、转速调节0～24V电源、±15V直流稳压电源、±2V～±10V（步进可调）直流稳压电源；温度源、P t100热电阻(温度控制传感器)、Cu50热电阻(实验传感器)、温度传感器实验模板；压力传感器实验模板(作1位数显万用表（自备）。
为直流mV信号发生器)、42四、实验步骤：将实验三十中的实验温度传感器P t100铂电阻换成Cu50铜电阻，在温度传感器实验模板的桥路电阻R1两端并联一根100Ω的专用连线，实验温度范围为室温～150℃。
具体实验接线、实验方法和步骤与实验三十相同(注意2点：1、实验温度传感器P t100铂电阻换成Cu50铜电阻；2、在温度传感器实验模板的桥路电阻R1两端并联一根100Ω的专用连线)。
将实验数据填写到表31。
表31 Cu50铜热电阻测温实验数据7、表31中的R t数据值根据V o、V c值计算：Rt=R3［K(R1+R W1)V c-(R4+R1+R W1)V o］／［KV c R4+(R4+R1+R W1)V o］。
式中：Ｋ=10；R3=5000Ω；R4=5000Ω；R1+R W1=50Ω；V c =4V；V o为测量值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验十三 铜热电阻温度特性测试实验
一、实验目的：
了解铜热电阻测温基本原理与特性。
二、实验仪器：
智能调节仪、温度源、温度传感器模块、铂热电阻Pt100、铜热电阻Cu50、±15V 电源、数显单元。
三、实验原理：
铜热电阻以金属铜作为感温元件。
它的特点是：电阻温度系数较大、价格便宜、互换性好、固有电阻小、体积大。
使用温度范围是-50℃～150℃，在此温度范围内铜热电阻与温度的关系是非线性的。
如按线性处理，虽然方便，但误差较大。
通常用下式描述铜热电阻的电阻与温度关系：
()
3201Ct Bt At R R t +++=
式中，0R ——温度为0℃时铜热电阻的电阻值，通常取0R =50Ω或0R =100Ω；
t R ——温度为t ℃时铜热
电阻的电阻值；
t ——被测温度；
1-引出线 2-补偿线阻 3-铜热电阻丝 4-引出线
A，B，C为常数，当W100=1.428时,A=4.28899×10-3℃-1,B=-2.133×10-7℃-2,C=1.233×10-9℃-3。
铜热电阻体结构如图13-1所示，通常用直径0.1mm的漆包线或丝包线双线绕制，而后浸以酚醛树脂成为一个铜电阻体，再用镀银铜线作引出线，穿过绝缘套管。
铜电阻的缺点是电阻率较低，电阻体的体积较大，热惯性也较大，在100℃以上易氧化，因此只能用于低温以及无侵蚀性的介质中。
铜热电阻Cu50的电阻温度特性（分度表）见表13-1。
表13-1铜热电阻分度表（分度号：Cu50；单位：Ω）
四、实验内容与步骤：
铜热电阻Cu50调理电路如图13-2所示。
图13-2 铜热电阻Cu50调理电路原理图
1．重复温度控制实验，将温度源的温度设定在500C，在温度源另一个温度传感器插孔中插入Cu50温度传感器。
2．将±15V直流稳压电源接至温度传感器实验模块。
温度传感器实验模块的输出Uo2接主控台直流电压表和数据采集卡（数据采集卡的67、68号端子分别为正、负极）。
打开实验台及智能调节仪电源。
3．短接模块上差动放大器的输入端Ui，调节电位器Rw4使直流电压表显示为零。
4．拿掉短路线，按图13-2接线，并将Cu50传感器的三根引出线（同颜色的两个端子短接）插入温度传感器实验模块中“Rt”。
两端。
并将R7和一个100Ω电阻R7’并联。
5．将+5V直流电源接到电桥两端，电桥输出接到差动放大器的输入Ui，调节平衡电位器Rw2，使输出Uo2为0。
6．按实验温度控制实验设置智能调节仪参数，并打开温度传感器特性实验软件，设置好参数后运行该软件（模式选择：采集标定模式，升温，温度下限550C，温度上限1300C）。
改变温度源的温度每隔50C点击一次标定采集按钮，直到温度升至1300C。
采集结束后，软件自动停止运行（如图13-3）。
7. 选择降温，从1300C开始，每隔50C采集一个数据，直到550C，软件自动停止运行，并显示出升温降温时采集的两组数据（如图13-4）。
图13-4 铜热电阻升温降温特性曲线
五、实验报告：
1.根据软件表中所记录数据，绘制Vo（V）- t（℃）实验曲线，并计算非线性误差。
2.根据软件表中所记录数据，绘制升温降温曲线，并计算铜热电阻的回程误差。
3.为什么我们希望敏感元件的输出具有良好的线性度？。
