浅谈高压输电线路迁改封网跨越施工技术

浅谈高压输电线路迁改封网跨越施工技术摘要：随着国家基础建设的蓬勃发展，在带动着经济的飞速发展和生活便利的同时，高铁、高速、电网等基建项目线路通道的选择正日益受到规划限制，输电线路的跨越线错综复杂性大大增加，原来的施工方法很多时候已无法满足要求，采用新的施工方法代替原有施工方法，降低工程施工成本，提高经济、社会效益，是现代输电线路施工发展的趋势。

本论文通过介绍贵南高铁220kV涟牵线迁改建设中使用绝缘迪尼玛绳索及环氧树脂玻璃钢绝缘管作为主要材料进行带电封网，以解决被跨越输电线路不能停电的跨越迁改施工问题，同时减少施工期间电网安全运行的风险压力。

关键词：架空输电线路迁改跨越一、工程概况及跨越原理概述（一）基本情况220kV涟牵线输电线路影响新建贵南高铁引入贵阳枢纽线路（里程K6+250）马寨特大桥工程施工，需要对220kV涟牵线进行迁改以满足新建高铁建设需要，改线线路连续跨越既有220kV/110kV同塔架设的高压输电线路和贵阳枢纽南环线，既有运行中的带电高压线路高度高，搭设跨越架危险性高，且不具备停电跨越条件，因此本工程经过反复对比，决定采用一种可靠的、简易的、低成本的不停电、不封路跨越施工技术，来保证新线跨越建设的顺利实施。

（二）基本原理概述不停电封网跨越超高压输电线路施工是指在跨越档两端铁塔上设置临时横梁或软索作为支承装置，在支承装置间安装承载索及封网装置对被跨的、运行中的输电线路加以保护，在封网装置的上方通过张力展放多级导引绳、牵引绳及导地线，待跨越档附件安装完成后将跨越系统构件依次全部拆除的施工方法。

在带电线路上方用无人机牵通Φ2迪尼玛绳，通过“一牵一”方式逐步更换大一个规格的迪尼玛绳，最后换成Φ16的迪尼玛绳，将Φ16的迪尼玛绳在跨越档两端锚固（满足跨越点处迪尼玛绳与被跨越电力线路的安全距离）作为跨越承载索，在跨越点的承载索上悬挂绝缘环氧树脂绝缘管。

牵引绳索及导、地线和OPGW光缆都从绝缘环氧树脂绝缘管跟绝缘网上方通过，万一落下，仅落在绝缘杆绝缘网上，不会落在带电线路或跨越物上，保证架线施工在可靠的安全保护下进行。

架空输电线路封网跨越铁路施工工法(2)

架空输电线路封网跨越铁路施工工法架空输电线路封网跨越铁路施工工法一、前言架空输电线路是电力系统中的重要组成部分，而在铁路沿线的输电线路施工中，通常需要进行铁路的跨越施工。

为了确保施工过程的安全和顺利进行，架空输电线路封网跨越铁路施工工法应运而生。

二、工法特点架空输电线路封网跨越铁路施工工法具有以下特点：1. 使用简洁：该工法采用简洁明了的施工工艺，可以有效地减少施工时间和成本。

2. 安全可靠：工法中包含了详细的安全措施，确保施工中的危险因素得到有效控制，保障施工人员和设备的安全。

3. 波及范围广：该工法适用于各种类型的架空输电线路跨越铁路的施工，可广泛应用于不同地域和工程条件下的项目。

4. 经济高效：通过合理的劳动组织和机具设备的运用，能够减少施工成本，提高工程效益。

三、适应范围架空输电线路封网跨越铁路施工工法适用于架空输电线路与铁路垂直交叉（包括铁路跨越架空输电线路、架空输电线路跨越铁路）、平行交叉（包括架空输电线路并行于铁路、与铁路平行穿越）、斜交叉（包括架空输电线路与铁路呈一定角度交叉）等情况。

四、工艺原理架空输电线路封网跨越铁路施工工法的原理是通过合理的施工工艺和技术措施，实现架空输电线路的稳定跨越铁路。

具体措施包括：1. 施工前的勘测和设计，确定施工方案和施工科学。

2. 施工过程中采取合理的设备安装和材料选用，确保跨越的稳定性。

3. 施工中的每个细节都需要进行仔细施工，如固定支架的安装、绝缘子的悬挂等。

4. 施工完成后，进行验收和维护，确保施工的质量和效果。

五、施工工艺架空输电线路封网跨越铁路施工工法包括以下施工阶段：1. 施工前的准备工作：包括勘测、设计、材料选购和机具设备准备等。

2. 施工现场的搭建：在施工区域设置施工限高、限宽位置，搭建起临时工地，确保施工安全。

3. 架设线路：根据设计方案和施工要求，进行支架、绝缘子、导线的安装和连接。

4. 验收和维护：对施工完成的架空输电线路进行验收，确保其符合设计要求，并进行必要的维护工作。

线路停电封跨绝缘网施工方法

线路停电封跨绝缘网施工方法摘要：架空送电线路不停电或不连续停电跨越时，为保护被跨越的运行电力线，通常在跨越档采用全封网或局部封网，是一种较经济又安全的施工方法。

本文对500kV黄坪-大理输电线路工程N45～N58导地线展放区段，跨越110kV线路停电封绝缘网带点跨越的施工方法进行分析和总结。

关键词：跨越跨越档迪尼玛绳封网方法1、引言500kV黄坪-大理输电线路工程N45～N58导地线展放区段共跨越110kV电力线3条，除110kV洱北Ⅰ回外，110kV洱西线、110kV洱北西线电力线均为昆明铁路局西邑牵引变专供电源线。

昆明铁路局多次协商，考虑到西邑牵引变只有110kV洱西线、110kV洱北西线两条供给电源，两条线路不能同时停电，一条线路以确保西邑牵引变带电及铁路的正常运营。

根据现场的地形条件及跨越情况，最终确定110kV洱北Ⅰ回线、110kV洱北西线两条线路停电，在N55-N56档利用N55、N56两基铁塔采用封绝缘网方式带电牵跨110kV洱西线。

施工时利用绝缘绳索架设跨越网，保护被跨越的带电线路，在整个施工架线期间被跨越电力线路带电运行。

2、架设跨越绝网的技术分析及准备2.1根据停电时间，架设跨越绝缘网、拆除绝缘网的时间分别为2012年3月9日8：00至晚20：00、2012年3月20日8：00至20：00。

2.2技术分析2.2.1封网装置各种绳索规格的确定牵网绳牵引封网装置到位后，将封网装置锚固与地面承载地锚处，导线拖动直接导致的是锚固绳及网间连接绳截面张力的变化Tz=1(μKdKhnwLc)/2，T≥3.0Tz式中Tz—导线水平拖动引起的锚固绳截面张力变化值，N；Kd—冲击系数，新建单回线路取Kd=1.67；Kh—不均衡系数，取Kh=1.2n—落网导线数量；Lc—封网装置承载导线长度，m；w—导线单位重量，N/m；μ—滑动摩擦系数，按《1000kV架空送电线路张力架线施工工艺导则》μ=0.7～1.0；T—锚固绳及网间连接绳破断力要求，N。

架空输电线路带电封网跨越施工方案

架空输电线路带电封网跨越施工方案在凤凰-西山-东郊750kV 输电线路工程施工中，跨越电力线路较多，220kV 送电线路跨越7 次，110kV 送电线路跨越5 次，35kV 送电线路跨越 4 次，跨越线路较高，跨越交叉角度较小，普通的钢管跨越架及竹子跨越架很难搭设，搭设跨越架占地面积较大，征用土地困难，被跨越的电力线路多是重要的供电线路，办理停电跨越困难，为了确保工期，安全施工，为此项目部QC 小组针对带电跨越施工进行研究，确定采用带电封网方式进行跨越施工，下面以带电跨越220kV 凤嘉线一、二回线路为例进行阐述。

新建凤凰-西山-东郊750kV 输电线路工程架线跨越凤嘉220kV 一、二回送电线路施工，属于大型基建作业现场。

被跨越的凤嘉220kV 一、二回送电线路是凤凰变电所的重要输出线路通道，根据现场勘测，被跨越220kV 凤嘉线为同塔双回线路，被跨越线路较高，停电施工难度较大，故采取带电封网的方式跨越作业，为保证跨越架线施工顺利完成以及被跨线路安全运行，特编制如下作业方案。

01工程概况凤凰-西山-东郊750kV 输电线路工程施工Ⅰ标段起自新疆维吾尔自治区昌吉州玛纳斯县的750kV 凤凰变电站，止于止于呼图壁县呼图壁河东岸J25，路径长度64.581km，单回路架设导地线，共计139 基铁塔，设计风速为29m/s、31m/s ，最大设计覆冰为10mm ，导线型号：LGJ-400/50 ；地线型号：JLB20A-150 和GJ-120、OPGW-150 和OPGW120 。

02作业内容2.1 跨越基本情况G1-G10 放线段架线施工时，在G2-G3 档内跨越凤嘉220kV一、二回送电线路，跨越位置在凤嘉220kV 一、二回送电线路0002 号和0003 号铁塔之间，距0002 号塔136m 处。

本线路G2-G3 档距为368m；G2 塔型为JG3H-48m，全高66m，导线横担宽度为23m ；G3 塔型为ZB292H-57m，全高64.4m，导线横担宽度为39.6m；两塔位挂点间高差为9m。

绝缘索桥封网跨越施工工法(2)

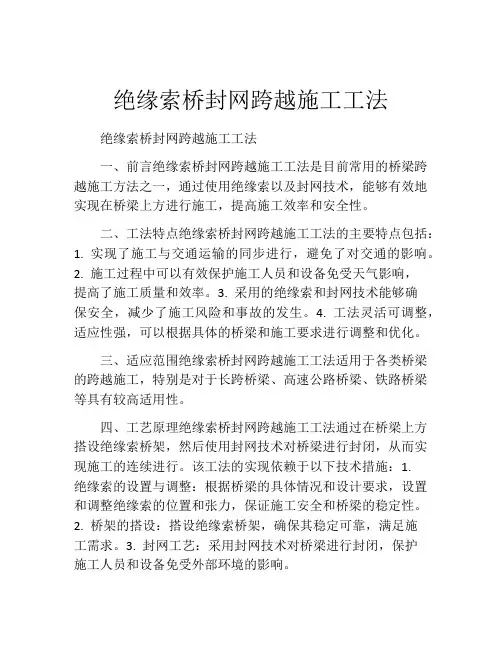

绝缘索桥封网跨越施工工法绝缘索桥封网跨越施工工法一、前言绝缘索桥封网跨越施工工法是目前常用的桥梁跨越施工方法之一，通过使用绝缘索以及封网技术，能够有效地实现在桥梁上方进行施工，提高施工效率和安全性。

二、工法特点绝缘索桥封网跨越施工工法的主要特点包括：1. 实现了施工与交通运输的同步进行，避免了对交通的影响。

2. 施工过程中可以有效保护施工人员和设备免受天气影响，提高了施工质量和效率。

3. 采用的绝缘索和封网技术能够确保安全，减少了施工风险和事故的发生。

4. 工法灵活可调整，适应性强，可以根据具体的桥梁和施工要求进行调整和优化。

三、适应范围绝缘索桥封网跨越施工工法适用于各类桥梁的跨越施工，特别是对于长跨桥梁、高速公路桥梁、铁路桥梁等具有较高适用性。

四、工艺原理绝缘索桥封网跨越施工工法通过在桥梁上方搭设绝缘索桥架，然后使用封网技术对桥梁进行封闭，从而实现施工的连续进行。

该工法的实现依赖于以下技术措施：1.绝缘索的设置与调整：根据桥梁的具体情况和设计要求，设置和调整绝缘索的位置和张力，保证施工安全和桥梁的稳定性。

2. 桥架的搭设：搭设绝缘索桥架，确保其稳定可靠，满足施工需求。

3. 封网工艺：采用封网技术对桥梁进行封闭，保护施工人员和设备免受外部环境的影响。

五、施工工艺绝缘索桥封网跨越施工工法的施工过程主要包括以下几个阶段：1. 理论确认阶段：根据实际桥梁情况，确定工法的适用性和具体的施工方案。

2. 绝缘索的安装：根据设计要求，在桥梁两侧安装绝缘索，并进行张拉和调整。

3. 桥架搭设：利用脚手架和支撑结构搭设绝缘索桥架，确保其稳定性和安全性。

4. 封网施工：使用专业封网设备对桥梁进行封闭，防止外部环境对施工造成干扰。

5. 施工作业：在搭设好的绝缘索桥架上进行具体的施工作业，包括拆除旧结构、安装新结构等。

六、劳动组织绝缘索桥封网跨越施工工法的劳动组织主要包括施工队伍的组织和管理、施工人员的培训和安排、施工设备的调度和维护等。

利用迪尼玛绳架设绝缘网跨越电力线路施工

根据工程进度安排，架线工作跨越春节时段，而在春节前后一个月内，由于用电负荷的增大及
“ 冰保网 ” 抗的需要，电局通常不安排线路停电供
３封网施工
３１现场准备工作．
１１
维普资讯
线段内如果出现高度达２ｍ的跨越架，９那么跨越
架本身就是安全的重大隐患。另外，毛竹跨越架造价不菲，个２ｍ跨越架一９价格预计在１５万元左右。如果整个工程采用跨越架方案的话，１０Ｖ及以上线路跨越架费用就仅１ｋ
维普资讯
２００７年６月第２期
葛洲坝集团科技
总第８２期
利用迪尼玛绳架设绝缘网跨越电力线路施工
陈伟明
摘要介绍封网跨越电力线路的方法、工艺，对５０Ｖ三板溪线路封网跨越施工问题，出解决办法及针０ｋ提
承力滑车的悬挂通常有２种方式：利用铁抱杆
牵引导线时导线对被跨越线路的高度，同时确定封网的高度上限。封网高度比牵引时的导线高度
１５即可。．ｍ
主承力绳的驰度计算。主承力绳的驰度计算与普通线索的计算不同。在增加了绝缘网后，驰其度应按叠加了２种均布荷载（绝缘网、尼玛绳均迪视为均布荷载）的工况计算。经过上述计算后，引时的导线位置已明确，牵封网的驰度已明确，跨越线路位置作为已知条被件。根据封网低于牵引时导线高度１５～ｍ，于．２高被跨越线路（地线时）少３的原则确定承力有至ｍ滑车高度。应注意的是，量加大封网与被跨越线尽

利用旧导地线封网带电跨越施工技术

利用旧导地线封网带电跨越施工技术摘要：在220kV东葵甲乙线改造工程架线施工实施过程中，成功应用利用旧导地线封网施工技术实施带电跨越，有效解决了越架带电线路架设导地线施工困难的难题，大大减少了用户因停电而造成的大范围影响和经济损失，亦能节约跨越成本，有效避免因停电因素而造成不按时竣工的情况。

关键词：架线；封网；带电；跨越引言随着城市建设高速发展，电力需求得到迅速的增长，新建电力线路与运行电力线路交叉跨越的情况日益增多。

考虑电力输送的重要性，实施无跨越架不停电跨越架线施工，由我公司承建的220kV东葵甲乙线改造工程，N2-N3档跨越110kV古谢甲、乙、丙线三回线路，无法采用常规的停电跨越施工方法跨越，我公司在该架线区段采用利用旧导地线封网跨越的方式，即保证了工程如期投产送电，也减少被跨越的110kV线路停电的影响，同时保证了架线施工质量，并取得了良好的经济效益。

一、使用封网跨越施工方法1.1封顶网装置的构成封顶网装置选择时，既要满足电气性能的需求，同时也要满足机械性能以及操作施工方面的要求。

1.1.1封网装置为保护被跨电力线路而在跨越档两承载索间设置的能够承受导、地线一定重力的绳网，绳网及撑杆均具有相应的电压等级的绝缘性，也被称为绝缘网。

封网装置主要由绝缘网、挂扣、钢丝等三部分组成。

绝缘网根据受力计算选取，一般选用迪尼玛绳，通过挂扣、钢丝与承载索连接。

1.1.2承载索承载索是绝缘网的承托部分，在张力架线施工中，为保护被跨越电力线路而在跨越档两端杆塔间设置的用于承受封网装置和导线重力的绳索称为承载索，一般采用下相导线作为承载索。

1.1.3支撑装置无跨越架不停电跨越架线中，跨越档两端安装的临时横梁或软索、悬吊绳、临时拉线及地锚的总称。

1.2封顶网装置的安装由于本工程采取利用旧导线封网的施工技术，故不涉及横梁及承载索的安装。

具体做法：首先对档内下相导线做好锚固措施，采用φ17.5mm的钢丝绳和适配导线的卡线器连接将导线锚固于塔身主材上。

电力线利用跨越架、封护网跨越电气化铁路施工工法

电力线利用跨越架、封护网跨越电气化铁路施工工法电力线利用跨越架、封护网跨越电气化铁路施工工法一、前言随着电气化铁路的建设不断推进，如何进行电力线的敷设成为一个重要的问题。

本文介绍了一种利用跨越架和封护网技术进行电力线敷设的施工工法。

二、工法特点该工法采用跨越架和封护网技术，通过设置绝缘物料和封装网来跨越电气化铁路，实现电力线的安全敷设。

该工法具有安全、高效、经济的特点。

三、适应范围该工法适用于建设电气化铁路的场景，特别是在需要跨越电气化铁路进行电力线敷设的情况下。

四、工艺原理该工法的原理是通过跨越架和封护网技术，将电力线悬挂在绝缘物料上，同时使用封装网来保护电力线，防止对电气化铁路的干扰和安全风险。

五、施工工艺1. 施工前准备：包括测量、设备调试和安全检查等。

2. 安装跨越架和绝缘物料：根据实际要求进行跨越架的安装，并在跨越架上设置绝缘物料，以保证电力线的安全。

3. 安装封装网：在绝缘物料上设置封装网，固定电力线，保护其不受外界环境影响。

4. 电力线敷设：将电力线悬挂在绝缘物料上，并调整其张力，以确保电力线正常运行。

5. 施工完成：进行安全检查和整理工地等工作，确保施工过程的质量和安全。

六、劳动组织施工工法需要合理组织人员和资源，分配任务和工作计划，确保施工工作的顺利进行。

七、机具设备该工法需要使用跨越架、绝缘物料、封装网等机具设备，以及起重机、挖掘机等辅助设备来完成施工任务。

八、质量控制在施工过程中，需要对各个环节进行质量控制，包括跨越架、绝缘物料、封装网的安装质量以及电力线的悬挂和张力等。

九、安全措施施工过程中需要注意电气化铁路的安全要求，包括设置警示牌、悬挂安全网等，确保施工过程不影响铁路运行的安全。

十、经济技术分析通过对该工法的施工周期、施工成本和使用寿命进行分析，可以评估其经济效益和可行性，并与其他施工工法进行比较和评估。

十一、工程实例通过介绍具体的工程实例，读者可以更加直观地了解该工法的应用效果和实际效果。

架空输电线路带电封网跨越工程施工方案

新建凤凰-西山-东郊750kV 输电线路工程架线跨越凤嘉220kV 一、二回送电线路施工，属于大型基建作业现场。

本线路G2-G3 档距为368m；G2 塔型为JG3H-48m，全高66m，导线横担宽度为23m ；G3 塔型为ZB292H-57m，全高64.4m，导线横担宽度为39.6m；两塔位挂点间高差为9m。

架空输电线路带电封网跨越施工方案

架空输电线路带电封网跨越施工方案在凤凰-西山—东郊750kV 输电线路工程施工中，跨越电力线路较多，220kV 送电线路跨越7 次，110kV 送电线路跨越 5 次，35kV 送电线路跨越4 次，跨越线路较高，跨越交叉角度较小，普通的钢管跨越架及竹子跨越架很难搭设，搭设跨越架占地面积较大，征用土地困难，被跨越的电力线路多是重要的供电线路，办理停电跨越困难,为了确保工期，安全施工，为此项目部QC 小组针对带电跨越施工进行研究，确定采用带电封网方式进行跨越施工,下面以带电跨越220kV 凤嘉线一、二回线路为例进行阐述。

新建凤凰—西山—东郊750kV 输电线路工程架线跨越凤嘉220kV 一、二回送电线路施工,属于大型基建作业现场。

被跨越的凤嘉220kV 一、二回送电线路是凤凰变电所的重要输出线路通道,根据现场勘测，被跨越220kV 凤嘉线为同塔双回线路,被跨越线路较高，停电施工难度较大，故采取带电封网的方式跨越作业,为保证跨越架线施工顺利完成以及被跨线路安全运行，特编制如下作业方案。

01工程概况凤凰-西山-东郊750kV 输电线路工程施工Ⅰ标段起自新疆维吾尔自治区昌吉州玛纳斯县的750kV 凤凰变电站，止于止于呼图壁县呼图壁河东岸J25，路径长度64。

581km，单回路架设导地线，共计139 基铁塔，设计风速为29m/s、31m/s ，最大设计覆冰为10mm ,导线型号：LGJ-400/50 ;地线型号：JLB20A-150 和GJ-120、OPGW—150 和OPGW120 。

02作业内容2.1 跨越基本情况G1-G10 放线段架线施工时，在G2-G3 档内跨越凤嘉220kV一、二回送电线路，跨越位置在凤嘉220kV 一、二回送电线路0002 号和0003 号铁塔之间，距0002 号塔136m 处.本线路G2-G3 档距为368m；G2 塔型为JG3H-48m,全高66m,导线横担宽度为23m ；G3 塔型为ZB292H-57m，全高64。

浅谈跨越搭设和封网施工技术探讨

浅谈跨越搭设和封网施工技术探讨摘要：随着新建送电线路工程的迅猛发展，电力线路跨越被跨越物如带电电力线路，高速公路、铁路、航道等越来越多，跨越封网施工至关重要，根据实际地形条件，选择安全可靠，技术可行，搭设简单，封网费用小的跨越架是每个施工项目部技术人员必须考虑的重大问题，本文从独立抱杆跨越架，整档封网、连续整档封网、塔身对地封网等对各种封网跨越施工进行探讨，以期抛砖引玉。

关键词：跨越封网整档封网连续封网塔对地封网一、前言现在高压架空送电线路发展迅速，新建电力线路跨越被跨越物如各种电压等级的带电电力线路，高速公路、铁路以及高架桥等等会越来越多，施工单位已经积累了多种跨越封网的技术，其中最普遍的是毛竹架搭设跨越架，封网低压电力线路，一般道路等，此法已经非常成熟，但对于现在的超高压电力线路，超高、独立抱杆的封网技术，随后发展到塔对地封网，跨越档全封网，连续跨越档连续超宽的被跨越物等就作用有限，或者根本就无法搭设，在此基础上，渐渐发展了封网的技术，这些施工方法的开展，有效解决了跨越施工的难题，提高了跨越施工的安全性，避免了恶劣气候条件下的跨越架垮塌而造成的危险，本文拟对封网的各种形式和承载索的固定方式这两个方面对跨越方法进行了介绍，不同的承载索固定方式和封网形式配合，形成不同的跨越架的搭设。

希望能为以后的架线施工形成一套成熟通用的跨越施工的最佳方案，提高施工效率，缩短施工工期，确保施工安全提供一点参考。

二、封网施工的形式1.对于平面式一种形式即采用水平网的结构，即在两承载绳之间安装封网绳，其结构如下图1，本方法的特点是封网宽度可以根据现场实际需要进行调节，封网绳做的可以超过5m以上，适合在当地线和导线在水平方向上距离过大而没有合适的绝缘棒封网。

利用本封网形式可以保证封网的宽度，对于地线与导线在水平距离过大，保护水平距离不够的情况，另外在对于双回路铁塔封网，也可以利用该方法，整体封网左右两相，宽度根据实际情况定制封网绳的长度。

35KV电力线路跨越施工措施

1 概述工程负责人分工职责范围工程经理徐阳全面指挥协调工地负责人张应喜负责人员机械调配组织、指挥与安全监视技术负责人李晋现场技术指挥，组织施工措施的编审专职安全员朱存义负责专项工序安全治理、监护与监视停送电联系人待定办理停送电手续〔联系：〕施工负责人郑大军分别负责各跨越处的跨越施工安全监护人李春林对各跨越处施工过程进展安全监护安全监护现场调查施工预备办理停电手续〔落线〕搭架接地短路封网35KV 电力线路跨越施工措施弓家庄—柏沟煤矿 35kV 输电线路由我公司承建，该线路在 4#~5#跨越 35kV 电力线 1 次，为保证跨越施工的顺当进展，特制定此安全技术措施。

2施工组织3施工程序跨越安全监护〔恢复〕撤除撤除接地线4施工方案与施工措施清理恢复送电4.1施工方案4#~5#跨越 35kV 段纯线 1 处，实行停电后落线并搭设简易跨越架，用绝缘绳封网后进展跨越的施工方法。

4.2施工措施4.2.1搭设跨越架跨越架的搭设应在良好的天气进展，所用架杆应坚实枯燥。

架体中心应在线路中心线上，架宽应超出线路两边线各 2 米。

每 1.5 米设立一根立杆，立杆埋深不应小于0.7m，杆坑底部要夯实，每1.2 米设一根横杆，地面应设扫地杆，最高层的横杆要加强，在搭设横杆过程中，应在电力线外侧设立临时拉线或者斜撑以防倾倒，然后用架杆穿插密集封顶。

架高要超出电力线 1.5m 或者以上，架面距导线水平距离保证 1.5m 或者以上，在跨架外侧打好拉线，拉线对地夹角应小于60°，架体中部及两端设斜撑，撑杆埋入地下的深度不应小于 30cm。

每 3 根立杆设置剪刀撑，并安装外伸羊角。

搭设好的跨越架应结实牢靠，可承受顺线路方向 2T 的拉力。

跨越架搭设好后，经安监部门检验合格后才可进展跨越施工。

架体上应挂警示牌。

木质越线架立杆有效局部的小头直径不得小于 7 厘米。

横杆有效局部的小头直径不得小于 8 厘米；6~8 厘米的可双杆合并使用。

电力线路跨越施工绝缘桥架封网法

电力线路跨越施工绝缘桥架封网法电力线路跨越施工是电力工程中不可或缺的一项工作。

在电力线路跨越施工中，为了保证电力线路的安全运行，绝缘桥架的封网工作显得尤为重要。

本文将详细介绍电力线路跨越施工绝缘桥架封网法。

电力线路跨越施工绝缘桥架封网法是一种利用绝缘材料对电力线路进行隔离和保护的方法。

它主要由绝缘材料、固定设备和安全设施等组成。

在具体的施工过程中，首先要对电力线路跨越桥架进行测量，确定合适的封网材料和固定设备。

然后，根据跨越桥架的形状和尺寸，对绝缘材料进行切割和加工，并在跨越桥架的上方和两侧分别设置绝缘材料。

最后，使用固定设备将绝缘材料固定在跨越桥架上，以确保电力线路的安全运行。

在选择绝缘材料时，需要考虑以下几个因素：首先是绝缘性能。

绝缘材料应具有良好的绝缘性能，能够有效隔离电力线路和跨越桥架之间的直接接触，避免电力线路因与跨越桥架的接触而产生短路等故障。

其次是耐候性和耐腐蚀性。

由于跨越桥架一般是暴露在室外环境中，因此绝缘材料应具有良好的耐候性和耐腐蚀性，能够长时间稳定地工作。

最后是耐高温性能。

在某些特殊情况下，电力线路会面临高温环境，绝缘材料应能够在高温下保持良好的绝缘性能。

在固定设备的选择上，需要考虑以下几个因素：首先是固定性能。

固定设备应具有良好的牢固性，能够有效地将绝缘材料固定在跨越桥架上，避免因风吹或其他外力作用而导致绝缘材料脱落。

其次是可调节性。

由于跨越桥架的形状和尺寸各异，固定设备应具有一定的可调节性，能够适应不同跨越桥架的要求。

最后是耐久性。

固定设备应具有良好的耐久性，能够长时间稳定地工作。

除了绝缘材料和固定设备，安全设施也是电力线路跨越施工中不可或缺的一部分。

安全设施主要包括标志牌、隔离墩等。

标志牌用于标示电力线路跨越施工区域，提醒人们注意电力线路的存在，避免发生意外。

隔离墩则用于隔离电力线路和施工区域，防止人员和设备误入危险区域。

综上所述，电力线路跨越施工绝缘桥架封网法是一种利用绝缘材料对电力线路进行隔离和保护的方法。

利用封顶绝缘网带电跨越架线施工技术

１工程概况
由于该标段电力线跨越较多，多为到广东的重且要输电通道，电有困难，电跨越施工难度极大。停带架
线施工恰逢冬雨季，果按以往采用迪尼玛绳作为封如顶网承托主绳方式，高海拔地区无法解决因迪尼玛在绳受潮和自身变形引起的绝缘性能下降，及与被跨以
Ａｂｓｒａｔ：Ａｉｉａａｎｔｐｒｂｅｏｓｐｅｌａｅｅｔｃｔｗｉｅｅｅｔｉｃｔｏｃｏｓｎｇｏｔｕｔｏｉｈｇｅｅａｉｎｔｃｍｎｇｇｉｓｏｌｍｓｆｕｒｖｏｔｇｅｌｃｒｉｉｙｒｓｌｃｒｆａｉｎｒｓｉｃｎｓｒｃｉｎｎｉｈｌｖｔｏｉ
济参数进行比较，最终选择伸长率较小的钢丝绳，用
ｋｅｐｎｈｎｖｒａｌｎｓｔｎｓｏａｅａｓｆｓａｅｂｔｅｈｒｓｉｇｗｉｅ，ｉｓｔｌｄｔｅｐｏｌｍｓｏｅｏｎｄｉｕａｉｎｅｉｇｔｅｉａｉｂｅｅｓｅｉｎｍｄａｅｄｉｔｎｃｅｗｅｎｔｅｃｏｓｎｒｓｔｅｔｅｈｒｂｅｆｄｆｒａｎｓｌｔｏｍ
技术园地
第２８卷２１第１期００年
利用封顶绝缘网带电跨越架线施工技术
张喜毕和生涂雍国
（庆电力建设总公司，庆４０６）重重０００
【要】高海拔地区超高压送电线路架线带电跨越施工常遇到一些问题，雷雨天气较多，缘网主绳无法长期保持干燥摘如绝

绝缘索桥封网跨越施工工法

绝缘索桥封网跨越施工工法绝缘索桥封网跨越施工工法一、前言随着城市发展和交通建设的不断推进，桥梁建设成为一项重要的工程任务。

在桥梁建设中，绝缘索桥封网跨越施工工法被广泛应用。

本文将介绍这一施工工法的特点、适用范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及实际工程案例。

二、工法特点绝缘索桥封网跨越施工工法是一种快速、经济、高效的桥梁建设方法。

它通过采用钢索与桥面系之间的绝缘体，将桥面上的压力传导到桥梁主体结构上，避免了桥面系的设置，能够有效地减少结构重量及建设成本。

该工法还具有施工周期短、施工工艺简单、施工质量可靠等特点。

三、适应范围绝缘索桥封网跨越施工工法适用于各种跨度、上部结构形式不一的桥梁建设。

无论是公路桥、铁路桥还是城市道路桥梁，该工法都可以灵活应用，满足不同工程项目的需求。

四、工艺原理绝缘索桥封网跨越施工工法通过绝缘索将桥面上的荷载传递到桥梁主体结构上。

绝缘索采用高强度材料制作，具有较高的抗弯和抗压能力。

通过采取适当的锚固和张力调整措施，可以保证桥面系统的传力完整性，同时能够有效地分散荷载，降低了桥面系的厚度和自重。

五、施工工艺绝缘索桥封网跨越施工工法包括以下几个主要施工阶段：1. 桥梁主体结构制作：按照设计要求进行桥梁主体结构的钢筋混凝土浇筑或钢结构安装，确保桥梁主体的稳定和强度要求。

2. 绝缘索安装：根据设计规定和实际情况，确定绝缘索的数量、位置和张力。

通过锚固设施将绝缘索固定在桥面和桥梁主体结构上。

3. 桥面系统施工：按照设计要求，进行桥面系的铺装或浇筑工作。

在桥面系施工过程中，要注意与绝缘索的连接，并进行必要的张拉和调整。

4. 桥梁验收：对施工完成的桥梁进行质量检查和验收，确保其满足设计要求和使用标准。

六、劳动组织绝缘索桥封网跨越施工工法需要合理的劳动组织，包括施工人员的配备、工作流程的安排、施工进度的控制等。

在施工过程中，需要有足够的人力保证各项工作的顺利进行。

绝缘索桥封网跨越的装置计算和受力计算

绝缘索桥封网跨越的装置计算和受力计算1.都需要计算哪些？绝缘索桥封网跨越架线施工，又叫无跨越架封网跨越架线施工，一般是在跨越档两端的杆塔上搭设临时操作平台，在两塔之间架设高强绝缘绳或迪尼玛绳作为承载索，在承载索上展放绝缘网，架线时导线在绝缘网上方通过，一旦发生跑线落线，绝缘网可以承担导线冲击，起到保护下方被跨越电力线、公路或铁路等。

这种施工工艺目前已经得到普遍的应用。

在进行封网方案设计时，需要对封网装置进行计算，确定各部尺寸，验算正常工况下和事故工况下的最大受力，确保满足安全需要。

那么，都需要进行哪些计算呢？一般主要有：1.封网装置宽度计算；2.封网装置长度计算；3.封网装置承载索规格的确定计算；4.承载索正常工况下受力计算；5.承载索事故工况下受力计算；6.承载索正常工况下对被跨越物安全距离；7.承载索事故工况下对被跨越物安全距离。

当然，还包括地锚受力，滑车受力等常规计算。

2.封网宽度的计算计算的依据：DL/T5301-2013《架空输电线路无跨越架不停电跨越架线施工工艺导则》绝缘绳网宽度B应满足：目前三跨设计，跨越档档距一般不得超过350m，以630/45导线为例,500千伏悬垂串长度6m，展放时跨越档内张力为20000N，导线分裂间距500mm，导线单位长度重量20.8N/m，外径为33.8mm，被跨越物距离临近杆塔为120m。

则利用上述公式计算，封网宽度为4.96≈5m。

这是封网宽度的最小值，实际施工时，为安全起见，应适当的加大。

双承载索封网装置宽度一般不超过6m，大于6m的，采用三根承载索。

3.封网装置长度的计算封网长度应能保证导线落网后，线头不会甩到下方被跨越物上，确保下方被跨越物的安全。

绝缘网长度应满足以下公式：绝缘网网端到被跨越物顶部之间的连线，与竖直方向形成的夹角，不应小于30°，此时保护网长度的长度，应按照下式计算：计算出来的结果，如果大于10m，取计算值；如果小于10m，则取10m。

输电线路连续跨越110kV线路索道封网施工方法

输电线路连续跨越110kV线路索道封网施工方法【摘要】输电线路施工中，由于被跨越线路电压等级高，停电难度大，再加上政策协调难度大，常规跨越架施工很难适应施工需要，在施工中采用不停电索道封网跨越施工方式取得较好的效果。

文章针对采用迪尼玛绳作为索道承力绳进行封网跨越施工的方法和步骤进行介绍，为特殊条件下进行跨越施工提供相关的经验。

【关键词】索道封网跨越施工Abstract: Transmission line construction, due to being across the high voltage power lines, difficulty coupled with the policy coordination difficult, conventional crossing frame construction is difficult to adapt to the needs of construction, in the construction of power net span cableway construction method achieved better effect. This paper uses the rope as a tramway bearing rope net span construction methods and steps are introduced, as the special conditions for spanning construction related experience.Keywords:Cable Net Span Construction一、工程项目跨越概况吐鲁番-巴音郭楞750kV输电线路工程I标段架线施工时跨越多条高电压等级带电线路，其中跨越110kV线路11次，跨越220kV线路7次，放线施工时正值高温季节，处于用电负荷的高峰期，加上新疆吐鲁番地区110kV、220kV都是主网结构，电网结构单薄，施工时停电难度非常大，造成大部分被跨线路都按带电跨越进行，针对多处跨越带电线路的实际情况,项目部在本线路多处采用迪尼玛索道封网跨越方案，在本工程跨越施工中取得了较好的效果。
