双层通风幕墙施工技术
建筑幕墙之双层幕墙的浅析
建筑幕墙之双层幕墙的浅析建筑幕墙是建筑外立面中的重要组成部分，不仅能够起到保温、采光、隔热等功能，还能够美化建筑外观，提升建筑整体的设计感和现代感。
双层幕墙作为幕墙系统的一种，因其独特的设计和结构，在建筑设计领域中备受关注。
下面将对双层幕墙进行浅析。
一、双层幕墙的概念及特点双层幕墙是指在原有幕墙系统的基础上增加一层新的幕墙系统，形成一个双层结构。
双层幕墙通常由外层幕墙和内层幕墙组成，两层之间有一定的空隙。
双层幕墙的特点主要体现在以下几个方面：1. 优秀的隔热性能：双层幕墙中的空隙可以有效减少冷、热空气的传导，从而提高建筑的隔热性能。
2. 良好的采光效果：双层幕墙可以通过控制外层幕墙玻璃的透光率和内层幕墙的设计，实现室内采光的均匀性和舒适度。
3. 减小建筑热负荷：双层幕墙可以有效减少建筑受到的太阳辐射，从而减小建筑的热负荷，节约能源消耗。
4. 良好的隔音效果：双层幕墙的空隙可以有效隔离外部噪音，提供良好的室内声学环境。
5. 提升建筑外观：双层幕墙的设计可以增加建筑的立体感和美观性，提升建筑整体的设计感和现代感。
二、双层幕墙的设计与施工1. 设计要点：双层幕墙的设计需要考虑空隙的大小、外层和内层幕墙的材料和结构、玻璃的选择等因素。
设计时需要充分考虑建筑的环境和气候特点，合理配置外层和内层幕墙的性能，确保双层幕墙的各项功能可以得到有效发挥。
2. 施工技术：双层幕墙的施工需要注意外层和内层幕墙的分层施工，以及空隙的保温和密封性能。
双层幕墙的安装需要考虑空隙中的通风和排水，避免在空隙中产生积水和蒸汽，影响双层幕墙的使用寿命和性能。
三、双层幕墙的应用与发展1. 应用领域：双层幕墙多用于高层建筑、商业综合体、文化建筑等，以及对隔音、隔热等性能要求较高的场所。
在城市化进程加速的今天，双层幕墙正逐渐成为建筑幕墙设计的一个主流选择。
2. 技术发展：随着科技的不断进步，双层幕墙的材料、结构和性能将不断得到提升和完善。

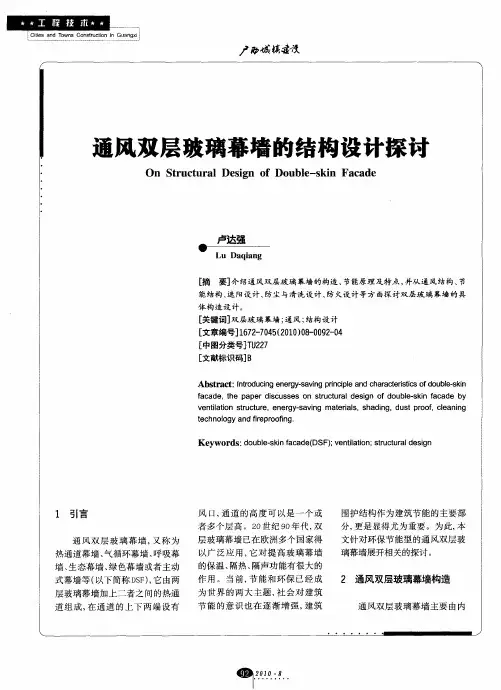

通风双层玻璃幕墙的结构设计探讨
能结构 、 阳设计 、 遮 防尘 与清洗 设计 、 防火设 计等方 面探 讨双层玻 璃 幕墙 的具
体构 造设 计 。
［ 关键词］ 双层玻璃幕墙； ； 通风 结构设计 ［ 文章编号］６ ２７４ （Ｏ０ ０一０ ２Ｏ １７— Ｏ ５２１ ）８ Ｏ９一 ４ ［ 中图分类号］ Ｕ２ Ｔ ２７ ［ 文献标识码］ Ｂ
灰 尘大 量 进入 室 内， 通 风 口处 在 设置防尘装置 。
４ 通 风双层玻璃幕墙 的特 点
（ ） 风 双 层 玻 璃 幕 墙 内外 １通 层 的问距 尺寸对其 通 风效果有 一 定 的 影 响， 通过 对 呼 吸幕 墙 的 热
力学 分析， 双层 幕 墙 内间距 宜 为
４５０ ｍ ～ ６００ ａ ｒ ｍｍ。
采 用 的 是无 色 玻璃 ， 仅 可 以减 不 弱 光 反射 ， 且 可 以保证 建 筑 物 而 内外具有 良好的通透性 。
（ ） 根 据 需 要 在 热 通道 内 ５可 设置 可调 控的铝 合金百 叶窗帘 或
周边防火系统组成 。见 图 １ （ ） ２ １ 内层玻 璃幕墙 ．
内层玻璃 幕墙 一般 采用 明框 幕 墙 或铝 合 金 门窗 ； 使立 面 通 为 透、 视野 开 阔， 可采 用悬窗结 构形
示， 双层 玻 璃 幕墙 与传 统 的单 层 玻 璃 幕 墙相 比， 暧时 可 以节 约 采
能源 ４ ％～５ ％ 制冷 时 可 以节 约 ２ ２，
能源 ３％ ０ 。 ８ ～６ ％
者 电动卷 帘 ， 效地 调节 阳光 的 有
式； 玻璃 采用 中空玻璃 ， 间采用 层 铝板 幕墙 ； 启 扇设 计 为 外平 开 开 窗， 节省 了室内的空间 。 ２２ 外层玻璃 幕墙 ． 外 层 玻 璃 幕 墙 一 般 采 用 隐 框、 明框和 点式 玻璃幕墙 ； 坚框 采 用 悬挑 形 式 与 主体 梁 连接 ， 部 端 用不锈 钢 插 芯 插接 ； 外层 玻 璃 幕 墙 设置 进 风 口和 出风 口； 防 止 为 蚊 虫进 入 幕 墙 内 的空 气层 ， 叶 百 内侧加 设 不 锈钢 防虫 网； 防 止 为
双层通风幕墙的构造及工程应用
双层通风幕墙的构造及工程应用摘要：双层通风幕墙产生于上个世纪九十年代的欧洲，由于其隔热、保温、隔声性能较好，在工程建造中广泛应用。
由于双层通风幕墙的工程造价较高，且技术比较复杂，加之占用了大量的建筑空间，因而在建筑工程中的应用受到很大限制。
本文主要对双层通风幕墙的构造进行分析，进而结合具体的工程案例进行说明，为工程建设提供相关借鉴。
关键词：双层通风幕墙；构造；应用一、双层通风幕墙概述（一）组成与传统单层幕墙相比，双层通风幕墙的组成结构为由内外两道幕墙。
一般来说，内幕墙采用的是活动窗或者明框幕墙，或者是带有检修门的幕墙，以便于清洁和维护。
而外幕墙则采用点支玻璃幕墙或者是有框幕墙。
在内外幕墙之间，形成了一个封闭空间，空气可以从下部的进风口进入到该空间中，从上部的排风口排出。
且该空间经常处于流动的状态，热量的流动导致在空间中形成了一个热通道，因此又将双层通风幕墙成为呼吸式幕墙或者是热通道幕墙。
由于这种幕墙最重要的特征是空气交换、流动和双层幕墙，因而本文将其称为双层通风幕墙。
（二）分类第一，封闭式的内通风双层幕墙。
该种通风幕墙能从室内下通道中吸入空气，通过热通道作用，使空气上升至排风口，再从室内吊顶风管处排出。
这种封闭式幕墙完全在室内进行，与外幕墙完全分离。
封闭式的内通风幕墙由于进入的空气为室内空气，热通道空气的温度与室内温度基本相同，这样能大大减少制冷和取暖的能耗，保温效果较好。
但是由于该种幕墙循环需要依靠机械系统来完成，因而对设备的要求较高。
对于封闭式幕墙外幕墙密封问题，一般以中空玻璃为材料，内幕墙以单层铝门窗或者单层玻璃幕墙为主，外幕墙可采用隐框或明框玻璃幕墙，其幕墙龙骨的铝型材一般采用断桥隔热铝型材。
在内外幕墙之间，通道的宽度一般为160mm～280mm，还有些工程为了清洁、检修方便，将宽度取为400mm～550mm。
为了节约能耗，在通道中还设有电动卷帘和电动百页。
以美国纽约的西方化工大厦为例，该大厦的外幕墙是中空玻璃，而内幕墙是单层玻璃，则空气流通情况为：空气从每层地板下面的风道口进入，经上升至楼板以下时，通过风道排出去。
双层通风幕墙的构造及工程应用
双层通风幕墙的构造及工程应用双层通风幕墙是一种常见的建筑幕墙设计，它采用双层玻璃作为外层和内层，中间通过一定的距离隔开，形成一个双层的空气隔间。
这种设计可以有效地降低建筑物的室内温度，提高室内空气质量，同时还能减少建筑物的能耗和维护成本。
本文将介绍双层通风幕墙的构造和工程应用。
一、构造1.玻璃通风幕墙采用双层玻璃，其中外层玻璃为透明、反射或低辐射玻璃，内层玻璃一般也是透明玻璃。
双层玻璃中间加装密封隔间，形成一个空气隔层。
2.隔热材料玻璃之间的隔热材料一般采用有机高分子材料或特种硅酮胶，能够有效地防止水分渗入幕墙内部。
3.通风结构通风幕墙的通风结构主要由进气口、出气口和风道组成。
进气口一般位于幕墙下部，通过进气孔进入内部隔层，然后通过顶部出气口排出，形成自然通风。
二、工程应用1.住宅建筑双层通风幕墙在住宅建筑中得到了广泛的应用，主要用于提高室内空气质量，降低室内温度和声音传递。
此外，可以有效地减少室内空气对健康的影响，提高生活质量。
2.商业建筑在商业建筑中，双层通风幕墙也用于提高室内空气质量和降低室内温度。
其次，通风墙还可以增加建筑物的美观程度，并提高商业形象和品牌价值。
3.工厂建筑在工厂建筑中，双层通风幕墙主要用于降低室内温度和改善室内空气质量。
由于工厂内部存在大量的污染物和废气，通风幕墙可以有效地净化空气，提高工作环境质量。
4.公共建筑双层通风幕墙在公共建筑中也广泛应用，如学校、医院、图书馆等。
通过增加通风幕墙可以有效地降低室内温度和水分含量，减少病毒和细菌的滋生。
总之，双层通风幕墙广泛应用于各种建筑类型中，通过提高建筑物的能效和减少能耗，达到保护环境和节约能源的目的。
同时，通风墙还可以提高建筑物的美观程度和品质，提高建筑物的使用价值和市场竞争力。
会“呼吸”的双层通风幕墙
活 动 窗 ， 开 有 检 修 门以 便 维 护 、 洁 ， 幕 墙 可 或 清 外 采用 有 框幕 墙或 点 支玻 璃 幕墙 。 内外 幕 墙 间形 成
一
幕 墙 则采 用 单层 玻 璃 幕墙 或 单层 铝 门窗 。 内外 幕
墙 之 间通 道宽 度 常 为 １０ ３ ０ ｍ．也有 一些 工 程 ５—０ｍ 为检修 、 洗方 便 ， 度取 为 ５ ０ ６ ０ 清 宽 ０ — ０ ｍｍ。为提 高
维普资讯
材 与用 料应 崾
会
呼暇 双 通 幕 的层风培
◎王 建 国 夏 晓敏
双 层 通 风 幕 墙 的概 况
双层 通 风幕墙 于上 世纪 ９ ０年 代在 欧 州 出现 ， 并 逐渐 得 到应 用 ， 尤其 在 德 国应 用更 为 广 泛 ． 它对 提高 幕墙 的 保 温 、 热 、 声功 能 起 很 大 的 作 用 ． 隔 隔 目前 国 内也 在设 计建 造双 层通 风幕 墙 。 双 层通 风 幕墙 不 同 于传 统 的单 层幕 墙 ．它 由 内外 两道 幕墙 组成 。 内幕 墙 一 般采 用 明框 幕墙 或
节 能效 果 ， 道 风设 电动 百 叶和 电动 卷帘 。如美 国 通
个 相 对封 闭 的空 间 ，空 气 可从 下 部进 风 口进 入
此空 间 ， 上部 排 风 口离开 。这 一空 间经 常处 于空 从
气流 动 状 态 ， 热量 在 此 空 间 内流 动 ， 为热 通 道 ， 称
因 此 双 层 通 风 幕 墙 又 称 热 通 道 幕 墙 或 呼 吸式 幕 墙 。由于 这种 幕墙 的基 本特 征 是双 层 幕墙 和空气
纽 约西 方化 工 中心 大厦 （ ９ ０年建 ） 幕 墙为 中空 １８ 外
呼吸式玻璃幕墙(外循环)
呼吸式玻璃幕墙呼吸式幕墙又称双层幕墙、热通道幕墙、通风式幕墙、节能幕墙等。
它由内外两层构造组成，形成一个室内外之间的空气缓冲层。
外层可由明框、隐框或点支式幕墙构成。
内层可由明框、隐框幕墙，或具有开启扇和检修通道的门窗组成。
也可以在一个独立支承结构的两侧设置玻璃面层，形成空间距离较小的双层立面构造。
呼吸幕墙可分为两类：1.敞开式外循环呼吸幕墙2.封闭式内循环呼吸幕墙呼吸幕墙对于提高建筑幕墙的保温、隔热以及隔声性能起到了非常大的作用，具有非常优异的节能性能。
现主要就敞开式外循环呼吸幕墙做一些介绍。
一．敞开式外循环呼吸幕墙的工作原理敞开式外循环呼吸幕墙是指空气从外层幕墙的下通道进入热通道空间，然后从外层幕墙的上部排风口排出，而内层幕墙则完全封闭。
敞开式外循环呼吸幕墙的内层幕墙一般采用中空玻璃或者Low-E玻璃，型材为隔热（或断热）型材，外层幕墙则采用由单片玻璃制作的敞开式幕墙结构。
敞开式外循环呼吸幕墙可以完全靠自然通风，不需要借助于专门的设备，维护和运行费用较低，是目前应用比较广泛的呼吸幕墙形式。
敞开式外循环呼吸幕墙的进风口和排风口可以开启和关闭，夏季时开启进风口和排风口，热空气形成自下而上的空气流动（有关试验证明这种热空气流动的速度可达到0.6 m/s），带走热通道内由于日照而产生的热量，降低内层幕墙的外表面温度，减少了空调制冷的负荷，节约了能源，降低了能耗；冬季关闭进风口和排风口，热通道因为阳光照射得以温度升高而成为封闭温室，提高了内层幕墙的外表面温度，起到保温作用，减少了建筑物采暖的运行费用。
此外，敞开式外循环呼吸幕墙也可以根据需要而在热通道内设置可调控的铝合金百叶窗帘或者电动卷帘，有效地调节阳光的照射。
按照春秋及夏冬季节的情况分别阐述如下：1．春季秋季：当需要换气时可将遮阳帘和室内断热门打开。
进风口设有防虫网和可拆装的过滤装置，能防止昆虫进入并大大降低气体中灰尘的浓度，使进入室内的空气洁净清新。
刍议通风双层玻璃幕墙设计原理及方法
外 层 玻璃 幕 墙 一般 采 用 隐框 、 明框 和 点式 玻 璃 幕 墙 ； 坚 框 采 用 悬 挑形 式
与主体梁连接 ， 端部用不锈钢插芯插接 ； 外层玻璃幕墙设置进风 口和出风口； 为防止蚊虫进入幕墙内的空气层 ， 百叶 内侧加设不锈钢防虫 网； 为防止灰尘 大 量进 入 室 内 ， 在通 风 口处 设置 防 尘装 置 。
内 的降 温 。 当 完成 通 风双 层 玻璃 幕 墙 的通 风 工 作 之后 ， 住 户 在 白天 的时 候 ， 将夜 晚 开启 的通 风 双层 玻璃 幕 墙 的风扇 进行 关 闭 就可 以 了 ， 这 样也 不 必开 启 家 内 的 空调 就 可以 进行 降 温 ， 从 而很 好 的达 到了 节能 的 目的。
１ ． ２外层 玻 璃幕 墙
提高 人们 的丁作 效 率 ， 并 且保 护人 们 的身 心健 康 ， 目前 ， 在许 多的 建筑 物 中都 是采 用通 风 双层 玻 璃幕 墙这 种 幕墙 。
３ ． ３节能 与调 节效 果很 好
通风 双层 玻 璃幕 墙 是一 种 节能效 果 非常 好 的 幕墙 ， 高效 的节 能效 果使 得 人 们 居住 的 室 内环境 以及光 源 、 空 气 流控 效果 变得 非 常 的好 。 在通 风双 层 玻璃 幕 墙 的通风 性上 也 体现 的 非 常的 好 ， 在 许 多寒 冷 地 区 的 通 风 双层 玻 璃 幕墙 ， 采 用 的都 是 内循 环 的 形式 ， 也 就 是 要将 外 层 的 玻 璃幕 墙
１通 风 双层 玻璃 幕墙 构造
通风 双层 玻 璃幕 墙 主要 由内外 两层 玻璃 幕 墙 、 通风道、 遮 阳百 叶窗 帘 、 内 外 层 幕墙 挂件 、 层 问及 周边 防 火 系统组 成 。 １ ． １内层 玻 璃 幕墙 内层 玻璃 幕 墙 一 般采 用 明框 幕 墙 或 铝 合 金 门窗 ； 为 使立 面通 透 、 视 野 开 阔， 可采 用 悬 窗结 构 形 式 ； 玻 璃 采用 中空 玻 璃 ， 层 间采 用 铝板 幕 墙 ； 开 启扇 设 计 为外 平 开窗 ， 节省 了 室 内的空 间 。
双层玻璃幕墙工作原理及设计要点
双层玻璃幕墙工作原理及设计要点浅谈双层玻璃幕墙的工作原理及设计要点双层玻璃幕墙的工作原理：寒冷季节，玻璃幕墙可以最大限度的吸收太阳辐射热，通过调节进出风口的大小，可以控制适当的新风换气量，而进入两层玻璃幕墙之间的缓冲空间的空气，已被阳光初步加热。
再送入室内时可减少送暖量。
夏季炎热时期，位于两层玻璃空间的遮阳设施被放下来，绝大部分太阳辐射能量在这里被挡住，并通过精心组织的自然通风排到建筑之外。
由于外层玻璃具有遮风避雨及防盗作用，夜间室外冷空气可以通过开启的内侧窗户冷却建筑。
楼板等高蓄热体，次日上午气温上升时，楼板、墙体等将会有效地冷却室内温度。
/ r# 在春秋季节双层幕墙的开启可以完全打开室内达到完全自然通风。
双层玻璃幕墙的通风模式：双层玻璃幕墙的主要优点之一是全年大部分时间里可以实行自然通风包括高层建筑在刮风下雨的天气里。
在组织通风系统时要考虑避免室内排出的浑浊空气，被再次吸如室内。
在实际工程中有下列四种双层幕墙通风系统。
1）楼层水平进出风口对角通风系统 2）带窗下墙的通风系统3）竖向窗框进风，横向排风系统: n 4）带竖向风道的箱式外窗排风系统- q 双层智能玻璃幕墙的优点：8双层玻璃幕墙的最大优点在于它能够根据外界条件的变化而调节其机制，以达到最大限度地利用自然光照明、取暖、通风，同时减少过多的热辐射、眩光、风沙等不利条件以创造舒适健康的室内环境。
具体优点：#运用空气热压原理和烟囱效应，把新鲜空气吸入室内，同时把室内污浊空气排到室外，并能够有效防止灰尘进入室内。
实现一年四季，无论刮风下雨，特别上在高层建筑上都能达到自然通风。
由于采用双层玻璃幕墙和中间缓冲空气层，使幕墙整体的冬季保温，夏季隔热性能非常优越。
高层建筑遮阳可以设�Z在双层玻璃幕墙中间，可以把太阳能隔在室外。
这在一般高层建筑上是做不到的。
合理的采光功能，可根据使用者的需要调整光线的亮度和入深入射方向。
由于形成了中间空气缓冲层，使冬季主要进入室内的空气得到初步加温；夏季主要的热辐射被遮挡在中间缓冲层之后，被有组织地排出室外，因而能够有效地节约采暖制冷能源。
双层建筑幕墙设计方案
双层建筑幕墙设计方案双层建筑幕墙设计方案引言：双层建筑幕墙是指在建筑外墙表面上构筑两层整体或局部相对独立的墙体结构形式。
双层建筑幕墙不仅能提供建筑外观效果，还能起到保温、隔音、防火等功能。
本文将从设计原则、设计方案和施工注意事项等方面进行讨论。
一、设计原则：1. 结构合理性：双层建筑幕墙设计应考虑建筑整体结构，确保其稳定性和安全性。
2. 能耗节约：设计应采用合理的保温、隔热材料和技术，减少热传导、热辐射和空气泄漏。
3. 实用性：设计应充分考虑使用者的需求，保证室内采光和通风，并降低外部噪音影响。
4. 美观性：双层建筑幕墙设计应与建筑整体风格相匹配，体现现代化、人文化和环保的理念。
二、设计方案：1. 结构形式：采用双层幕墙结构，分为内层和外层，内层为隔热功能，外层为美观及保护功能。
2. 材料选择：内层墙体采用保温材料，如岩棉、聚苯乙烯等；外层墙体采用透光材料，如玻璃、透明塑料等。
3. 通风系统：设计合理的通风系统，利用空气对流，实现室内自然通风，减少机械设备的使用。
4. 日照控制：根据建筑朝向和周围环境，确定采光面积，合理控制阳光照射，防止过度热传导。
5. 节能设计：考虑采用太阳能发电、雨水收集利用等技术，减少对外部能源的依赖。
三、施工注意事项：1. 材料选择：选择符合国家标准的优质材料，确保质量和安全，如采用防火、防爆等功能材料。
2. 施工工艺：严格按照设计方案进行施工，保证墙体结构的安全性和稳定性，减少漏水风险。
3. 质量控制：实施严格的质量管控，进行材料的检验和施工过程的跟踪，确保工程质量。
4. 安全施工：加强现场安全管理，保证施工人员的安全，防止施工过程中发生意外事故。
5. 验收验收完成后，进行工程验收，并投入使用前对设备进行调试和检测。
结论：双层建筑幕墙设计方案应综合考虑结构合理性、能耗节约、实用性和美观性等因素，确保设计方案的全面性和可行性。
在施工过程中，应严格按照设计方案进行施工，加强质量管控和安全管理，确保工程质量和施工安全。
双层呼吸式幕墙介绍-V1
双层呼吸式幕墙介绍-V1双层呼吸式幕墙是一种现代建筑幕墙的一种创新形式。
它采用双层玻璃和特殊结构设计，可以在保证建筑外观美观的前提下，大大提高建筑的隔热效果，降低建筑对环境的影响。
1. 原理双层呼吸式幕墙是由两层玻璃以及一个空气隔间组成的。
在夏季，空气隔间会产生对流效应，将室外空气引入空气隔间，并通过在上层设有通风孔的方式将温热空气排出，从而在保证玻璃层内的气体稳定的同时，有效地降低室内温度。
在冬季，空气隔间中的空气可以被加热，将室内热量保留在屋内，降低能耗。
2. 性能双层呼吸式幕墙的隔热性能非常出色。
由于空气隔间可以不断地进行自然通风，因此可以将室内温度降低3℃-5℃。
在冬季，双层幕墙与传统幕墙相比，其热传递系数要小很多，热保持性能更好，可以节省大量的能源。
3. 优点（1）节能：双层呼吸式幕墙具有优异的隔热性能，它可以降低建筑内部的能耗。
在室外热量较大的情况下，能够有效地降低室内温度。
（2）可维护性高：由于双层幕墙的玻璃是垂直安装的，因此可以很容易地清洁和维护。
（3）美观：双层幕墙可以根据建筑设计的要求随意定制，外观美观，符合建筑的整体风格。
（4）降噪：双层幕墙可以阻挡噪音的传播，有效地降低建筑的噪音污染。
4. 应用场景双层呼吸式幕墙适用于公共设施、住宅、办公楼等建筑。
在大型商业综合体、医院、学校、体育馆等地方广泛应用，可以有效地改善建筑的隔热性能，提高建筑品质。
总之，双层呼吸式幕墙是一种可持续、环保的现代建筑设计理念。
具有出色的隔热性能和美观的外观，是未来建筑的发展方向。
我们应该积极学习研究，推广应用，在城市建设和改善中发挥更大的作用。
浅谈通风双层玻璃幕墙的结构特点及施工技术
漆
； 麓 裁
冉 ＾
蚊 虫进 入幕墙 内的空气层 ，百叶 内侧 需加设不锈钢 防虫 网，同时为防
：
止 灰尘大量进 入室 内，在 通风 口处设置 防尘装 置以保证清洁 的空气进
入室 内也 是很 有必要 的；内层幕墙 为明框单元式 结构，龙骨为断 热铝 型材 ，玻璃选用 ６ ｍ ｌ Ａ ６ ｍ厚 Ｌ ｗ Ｅ钢化 中空玻璃，可有效防止室 ｍ＋２＋ｍ ｏ— 内外热能 的交换 。室内幕 墙开启扇 设计选用 内倒形式 ，可 防止雨水灌
建 筑 与发 展
・３ ２２・
Ｊ ａｎ ＺｈＵ ＹＵ ａ Ｚｈａｎ ｉ Ｆ
建 筑 论 坛
Ｊ ａｎＺｈｕ Ｌ ｉ ｕｎ Ｔａｎ
浅谈通风双层玻璃幕墙的结构特点及施工技术
刘少瑜
上海市建筑装饰 工程有 限公 司 上 海
【 摘
２０ ７ ００ ２
要 】 双层 单元玻璃幕 墙作为一种 智能型幕墙 ， 具有通风好 、 节能高、 隔声性能 突 出等特点 而应 用于建筑 工程 中， 本文通过 对双层单元玻 节能原理 结构设计 施工技术 注意事项
采用 中空玻璃 ，其隔声效果 非常显著 ，可 大大 改善相应 的办公条件或
居住 条件 。 ２ ４ 由于通风双层 玻璃幕 墙采用的是无色玻璃 ，不仅可 以减 弱光 ． 反 射 ，而且可 以保 证建 筑物 内外 具有 良好 的通透 性 。 图２ 双层单元玻璃幕墙层间横剖示
双层单元玻璃幕墙的 内外两层幕墙都是各 自组装 而成 的独立单元板 块，内、外两层单 元板块 的上部通过 ８ ｍ厚镀锌钢板螺接紧固 ，单元板 ｍ 块的下部采用金 属格栅 刚接 固定 这样 ， 两层单元板块就合成了一个 完 整的双层单元体 。整个单元板块通过不锈钢挂轴组件连接到 主体结构， 可 实现三 维调整 以保证幕 墙 板块 的安装精度 ，见 图 ３ 。
双层呼吸式单元幕墙设计要点解析
双层呼吸式单元幕墙设计要点解析发布时间：2022-07-25T02:49:50.549Z 来源：《建筑设计管理》2022年5期作者：谭彦平[导读] 本文通过深圳市南方博时基金大厦项目的箱盒式单元玻璃幕墙的工程案例，谭彦平深圳市瑞图工程咨询有限公司，广东深圳【摘要】本文通过深圳市南方博时基金大厦项目的箱盒式单元玻璃幕墙的工程案例，简要阐述了双层呼吸式单元幕墙体系。
该幕墙体系由内、外两道玻璃幕墙系统组成一个相对封闭的热通道，能够显著提高建筑物的节能减排、隔音功能。
作为最新一代的玻璃幕墙系统，呼吸式玻璃幕墙系统以其可靠的结构、良好的性能和环保节能的设计理念日益受到建筑师和投资者的青睐，出现越来越多的成功案例，为现代都市增添了一道道亮丽的风景线。
【关键词】双层呼吸式幕墙、单元式幕墙、节能减排一、项目概况深圳市南方博时基金大厦项目位于深圳福田中心区，深圳证劵交易中心的东南侧，东邻市民广场，南侧为东西走向的深南大道。
总占地面积7260.06平方米，总建筑面积约11万平方米，建筑层数为地下3层，地上42层，总建筑高度200米。
由南方基金管理有限公司、博时基金管理有限公司以自有资金联合出资建造，于2011年正式开工建设，2018年竣工验收并投入使用。
建筑方案设计由普利兹克奖(Prizker Prize)得主汉斯·霍莱因教授(Hans Hollein)及Christoph Monschein联合主持，合作设计单位为深圳市建筑设计研究总院。
大厦以45米x 45米的方形为平面，裙楼作为大厦的部分基座，为大厦提供入口、公共商务厅及高档餐厅。
在裙楼之上，塔楼的设计将垂直绿化融合，外表独特，同时为新的工作方式和可持续提供了可行方案。
从纵向看，大厦每5、6层便形成一个不同的分区，并如此向上重复3、4次。
其中，“盒子”分区以每6层为单元，而“空中花园”分区以每5层为单元。
立面区位分布图标准层平面布置图花园层平面布置图每一层都略有差异，或是向内缩进，或是以悬臂向外凸出，形成栽满植物的空中花园，并各具特色。
双层通风幕墙工作原理
双层通风幕墙工作原理
双层通风幕墙是一种新型的建筑外墙结构，其工作原理是通过外层玻璃墙和内层密封墙之间形成一个通风层，在保证室内隔音、保温等功能的同时，通过通风层的空气流动来达到隔热、降温的效果。
通风幕墙的内外玻璃之间的距离一般为50-100毫米，形成一个封闭空间，玻璃之间装有密封胶条，使空气无法从玻璃之间的缝隙进入屋内，从而保证室内无尘、无噪音干净卫生的环境。
在通风层中，通过设置机械通风系统或自然通风系统，可以控制通风层的空气流动速度和方向，根据季节或气候条件的不同，合理利用通风层的效应，可以使室内温度保持在舒适的范围内。
双层通风幕墙的优点在于：一是具有隔热、隔音、保温等特点，能够提高建筑物的节能性能，降低能耗；二是具有抗风压、抗震、耐火等特性，能够提高建筑物的安全系数，增强建筑物的抗风、抗震能力；三是具有美观、透明的特点，能够提高建筑物的可视性和美观性。
此外，双层通风幕墙还可以有效地防止建筑物损坏，减少建筑物的维护成本，延长建筑物使用寿命。
总之，双层通风幕墙是一种具有很强优势的节能、环保、舒适、安全且美观的建筑外墙材料。
通过合理利用它的特性和功能，可以使建筑
物在外部环境变化下保持稳定的内部环境，为人们提供一个舒适、健康的居住和工作环境。
同时双层通风幕墙的广泛应用也符合国家推广绿色建筑的政策，有助于推动我国建筑业的可持续发展。
玻璃幕墙通风方式及幕墙通风器的必要性
论坛
二、单层玻璃幕墙通风方式
本是完美的双层玻璃幕墙设计在中国 推广起来却遇到严重“水土不服”：
1. 建造造价过高。国内建筑后期运营 能耗基本由承租或承买房方负担而非建造 方，甲方出于成本考虑一般不采用双层幕 墙设计。
三、幕墙通风器必要性
双层玻璃幕墙由于无法隔绝室外污染，
单层幕墙建筑仅使用中央空调换气效果不 明显，针对以上问题幕墙通风器被引入国 内。与幕墙通风器相比传统空调换气存在 严重的问题：
1. 长时间使用通风管道清理困难，细 菌滋生严重，中央空调系统变为污染源。
2. 由于中央空调静压问题，远距离输 送新风无法实现有组织的流通。
2003 年非典后我们才意识到良好的空 气质量和“自然通风”是防治非典的重要 因素。国家标准《公共建筑节能设计标准》 GB50189 是建筑节能领域的重要标准规范 之一，其最新修订 GB50189-2015 已正式发 布，自 2015 年 10 月 1 日起实施。标准 3.2.8 规定单一立面外窗（包括透光幕墙）的有 效通风换气面积应符合下列规定：
42 中国建筑金属结构
论坛
玻璃幕墙通风方式及幕墙通风器的必要性
德国丝吉利娅集团 曹儒迪
德国波恩邮政总局办公大楼
房屋建筑起初只为遮风挡雨，“斯是 陋室，惟吾德馨”，对其并未有过多的要 求。随着人类文明的发展，房屋建筑渐渐 成为点缀城市的艺术品。幕墙建筑应运而 生，但不可改变的是对建筑安全性、适宜 性和耐久性的高标准、严要求。通风是影 响幕墙建筑绿色特性至关重要的一个方面， 他对建筑物使用环境的健康、建筑的能耗 可以产生重要的影响。
双层幕墙介绍
Double Skin Façade Technology
风 新鲜空气
噪音
雨 阳光
污浊的 空气
双层幕墙是外界环境与建筑物之间的界面
双层幕墙的历史
第一个双层幕墙建筑实例
Hallidie Building in San Francisco, 1915-18
第二个双层幕墙建筑实例
1926 Factory shop of Dessauer Bauhaus Building, Walter Gropius
箱体式双层幕墙
每个箱体设置开启窗 水平及垂直均有分隔 每个箱体都能独立完成换气功能
箱体式双层幕墙
优点:
可以实现开启窗 优良的隔音性能 无渗透现象 优良的防火功能 建筑物改造时经济效益可观
缺点:
成本由开启和分隔而定
分 类 比 较
Function
功能/性能
All surface 整体式 Double Skin 双层幕墙 FaÇ ade
双层幕墙技术
现代建筑风格 符合建筑节能规范
幕墙功能智能化
减少风及恶劣气候的影响
空调使用率降至最低
双层幕墙 的功能
自然通风
充分利用太阳能
提高隔音能力
基于不同通风原理双层幕墙的
基本设计思想
整体式双层幕墙
廊道式双层幕墙 通道式双层幕墙 箱体式双层幕墙
整体式双层幕墙
空气从底部进入
平开窗
垂直旋转窗 水平旋转窗
外层幕墙的冷凝水
内部湿热的空气会在外层玻璃表 面产生冷凝水 良好的通风可以防止结露
防 火
双层幕墙的防火需考虑下列三点：
建筑工程中穿孔铝板双层玻璃幕墙施工技术的应用 张林耀 沈淼
建筑工程中穿孔铝板双层玻璃幕墙施工技术的应用张林耀沈淼摘要：随着我国社会经济的不断发展，在建筑的设计以及施工的水平方面都得到了最大限度的提升。
在我国现阶段的建筑物当中，需要在施工的过程当中对于建筑材料以及施工技术都进行科学有效的设计和分析，在保证其建筑材料先进性的同时，也要对其新技术进行全面的应用。
在我国的现阶段当中，对于建筑装饰领域当中的穿孔铝板双层玻璃幕墙的技术进行了广泛的应用。
在本文当中，首先对玻璃穿孔铝板双层幕墙的施工技术进行了概述；其次对其施工技术的主要内容做出了实际的分析；最后进行了实际应用。
关键词：建筑工程；穿孔铝板；双层玻璃；幕墙施工技术随着我国建筑行业的不断发展，我国在建筑行业领域当中的技术应用也得到了全面的发展。
其中为了满足其现阶段当中各行各业的不断需求，需要对建筑行业进行全新技术的不断应用，其中包括其建筑装饰领域当中的装饰幕墙技术，利用穿孔铝板双层的玻璃幕墙技术来实现其对建筑结构整体的支撑和立柱，从而在起到美观装饰的同时，也大力保证了其建筑整体的安全性能和稳定性能。
因此在施工的过程当中，需要充分的利用其穿孔铝板双层玻璃幕墙的技术，来进行应用。
一、玻璃穿孔铝板双层幕墙的施工技术双层幕墙，在现阶段当中属于建筑行业当中一项先进的技术，主要是在传统的单层玻璃幕墙的基础上进行改善的，将传统的单层玻璃幕墙当中的能耗高以及空气质量相对较差等多方面的缺陷进行了改善。
在双层幕墙的基础上进行围护结构的施工，从而可以提供出自然通风和采光效果，对于室内的空气舒适度有了全面的提升，在能耗方面也可以得到全面的降低，对于双层玻璃幕墙的使用还不多，在对其进行装饰使用的时候，玻璃幕墙和穿孔双层铝板的使用在很小的地方才会进行结合使用。
玻璃穿孔铝板幕墙在建筑物的作用上属于建筑装饰范围，但是在使用的时候，对于建筑物整体的荷载力是不进行承受的，但是对其他外界作用力的荷载变化都需要进行承受，因此在玻璃穿孔铝板幕墙的使用过程当中，需要满足装饰的同时，还要满足其他外界荷载作用力对其产生的影响。
双层玻璃通风幕墙工作原理
双层玻璃通风幕墙工作原理双层玻璃通风幕墙，这听起来是不是有点高大上？像是高楼大厦里那些让人看了就觉得特别有科技感的东西。
说实话，你可能天天都在它旁边走来走去，却从来没想过它到底是怎么一回事。
今天我们就来聊聊这个有点神秘的东西，解开它的面纱。
别看它名字复杂，其实它的工作原理挺简单的。
就像你穿了一件透气的衣服，走在路上，风一吹，凉爽的感觉是不是立马就来了？双层玻璃通风幕墙也差不多是这个原理，它通过两层玻璃之间的空气流动来调节室内外温度，让建筑看起来更有科技感，还能保持室内环境舒适。
你要是仔细看看现代城市的那些高楼大厦，特别是那些玻璃外立面的建筑，肯定能发现很多地方用的都是双层玻璃幕墙。
这种设计，不光好看，还能节能降温。
怎么做到的呢？其实就是通过玻璃外面的一层和里面的一层之间的空气流动来达到自然通风的效果。
这两层玻璃之间留有一个空隙，好比人类的“透气皮肤”，空气通过这个空隙流动，既能带走外面热气，又能保持室内的温度。
你想啊，外面太阳毒辣，室内热得像蒸笼一样，双层玻璃幕墙一通风，立马就能降低温度，几乎不需要开空调，舒适又省电。
可是别以为这只是简单的玻璃加空气流动那么回事儿，这里面其实有点学问。
外面那层玻璃的主要作用就是挡住太阳的热量，同时又不妨碍室内的光线照进来，给你一种明亮的感觉。
然后，外层玻璃和内层玻璃之间的空气流动，不光是让热气排出去那么简单，它还能把室内的湿气带走，避免出现潮湿的情况。
你也知道，潮湿的环境容易让墙壁发霉，空气不新鲜，对健康不太好。
双层玻璃幕墙的通风功能，恰恰能防止这些问题。
当然了，双层玻璃通风幕墙的好处可不止这些。
比如，它还能起到隔音的效果。
你想想，城市里车水马龙，噪音那是相当的大，有了这种玻璃幕墙，隔音效果明显，安静多了。
特别是那些住在高层的人，隔着玻璃都能感觉到外面世界的喧嚣，而有了双层玻璃以后，这些噪音就被有效地隔离开了。
就算外面风大得像台风一样，你也能安安静静地待在室内，不受打扰，简直就是城市生活的“避风港”！可是，双层玻璃通风幕墙也是有讲究的，不能随便装。
浅谈外循环通风双层幕墙的设计
气 噶 流 ； 方Ｉ 向（ ’ ８ １ 隧
一 ｌＪ Ｉ 乙 ＿
防 虫 板
８
。
＿
霪 ： ｌ
蠢
图 １
①在钢板上铺有钢格栅 ，格 栅上设计活性碳过滤装置 ， 可 将进入热通道的空气过滤并 可上人清洁及维护 。 ②在结构粱处设有 高度 ６ ０ ｍ、 结构 ０ 年 第 １ （ 第 １８ ） ０８ 期 总 ５期
安
徽
建
筑
３ ３
浅 谈 外 循 环 通 风 双 层 幕 墙 的设 计
Ｏ ｎｔ ｅ Ｄｅ ｉｎｏ ｈ ｔ ｒ ｒＤｏ ｂｅＶｅ ｔａ ｉｇＣｕｔ ｉ ａ ｈ ｓｇ ｆ ｅ Ｅｘｅ ｉ ｕ ｌ ｎ ｉ ｔ ｒ ｎＷ ｔ ｏ ｌ ｎ ａ
刘 ， 明 （ 伸 建 工 有 公 江 赣 ３１ ０ Ｊ 、 市 达 设 程 限 司， 西 州 ４０ ） ０
摘 要： 文章介绍 了如何 应用空气流动 原理 来设 计外循环通风双层幕墙 ， 以达到节能的 目的， 并提 出相 关的措施来保证幕墙性 能。 文献标识 码： Ｂ 文章编号 ： ０ ７ ７ ５ （０ ８０ － ０ ３ ０ １ ０ — ３ ９２ ０ ）１ ０ ３ － ２ 关键词 ： 通风 ； 双层幕墙 中图分类号 ： ５ ＋． ＴＵ ６４５
。 Ｉ
同时也满足了节能环保 的要求 。下 面以内层 为单元式 、 外层为 肋点式幕墙 为列来谈谈外循环通风双层幕墙的设计 。 本文 主要 介绍双层幕墙 的通风及水密性和气密性 。
通 风节 能 的实 现 主 要 靠 内外 两 层 幕 墙 之 间 的通 道 来 实 现 ，
玻璃 面页
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双层通风幕墙施工技术
摘要：双层通风幕墙是当前建筑工程中广泛应用的一种幕墙形式，不仅能提
高建筑美观性，还具有良好的保温隔热效果，可减少能耗。
但是由于建筑行业技
术不断发展，传统施工技术已不能满足建筑工程项目需求，这就需要加强施工技
术的应用。
为促进幕墙行业的发展，加强施工技术的应用，结合工程实际情况，
对双层通风幕墙施工技术进行分析，并从现场测量、材料选取、安装通风管、幕
墙封板等方面入手，阐述其施工过程中的质量控制要点，希望能为类似工程提供
参考。
关键词：双层通风幕墙；施工技术；节能降耗
1引言
随着我国经济发展，城市现代化建设不断深入，建筑行业也在不断发展，建
筑业的快速发展带动了我国幕墙行业的发展。
近年来，在建筑工程项目中，幕墙
的应用越来越广泛，不仅提高了建筑整体美观性，而且可有效提升建筑节能降耗
效果，降低建造成本，因此越来越受到建筑工程项目的重视。
但是传统的幕墙施
工技术已不能满足当前建筑工程项目的需求，这就需要加强施工技术的应用。
双
层通风幕墙作为一种新型幕墙形式，不仅提高了建筑美观性和节能性，还具有良
好的保温隔热效果，可减少能耗、节约成本。
随着我国科技水平不断进步和提高，在建筑工程项目中应用双层通风幕墙已成为必然趋势。
2双层幕墙的分类
2.1 封闭式内通风幕墙
封闭式内通风幕墙是在单层幕墙的基础上，将内外层之间的空气进行有效隔离，使空气不再在通风系统中循环，而是通过密封结构和机械传动系统使幕墙的
内外层之间形成一个密闭空间，内部形成一个小型的空调环境。
与传统的单层玻
璃幕墙相比，封闭式内通风幕墙最大的优势在于其可以充分利用太阳能。
封闭式
内通风幕墙拥有良好的保温性能，可以有效地减少室内外热量传递。
并且不受自
然条件影响，可以实现全天候运行。
封闭式内通风幕墙更加节能环保，是传统双
层玻璃幕墙的理想替代产品。
2.2 敞开式外通风幕墙
敞开式外通风幕墙是一种介于封闭式内通风幕墙和封闭式外通风幕墙之间的
一种幕墙形式，其具有较大的构造优势和较高的使用性能。
敞开式外通风幕墙有以下几个优点：
（1）当室外空气较好时，能够开启玻璃天窗，以减少室外空气直接进入室内；当室外空气较差时，可以开启玻璃天窗和不完全开启的排气扇来实现室内自
然通风。
（2）通常，当开启的窗户面积较大时，室内空气比较流通，室内温度较高，有利于保护人的健康。
（3）当窗户面积较小时，可以采用不完全打开的排气扇进行通风。
（4）该类型的双层幕墙只需设置一个或两个门窗即可，节约了安装空间。
3双层通风幕墙施工技术
3.1 施工准备
在双层通风幕墙施工中，幕墙构件的安装需要结合整体的施工技术要求，制
定出相应的施工方案，然后再按照相关标准和程序进行安装。
（1）在材料选择方面：采用建筑钢结构和铝合金结构，要严格控制钢材的
规格和质量。
（2）在安装工艺方面：幕墙构件需要采用先进的加工工艺进行制作，同时
还需要按照图纸的要求进行加工制作，保证其规格符合施工规范。
（3）在安装材料方面：要严格控制幕墙构件的材料质量，采用先进的加工工艺进行生产。
（4）在安装人员方面：要严格控制其专业素质和技能水平，保证其具备相应的操作技能。
3.2 测量定位
由于双层幕墙结构，在主体施工时，需要对其进行精确的定位，首先需要使用全站仪对主体结构进行检测，根据其实际位置与尺寸要求来设置双层幕墙的水平控制点、垂直控制点以及竖向控制点，通过这样的方式来将幕墙主体定位在框架之中。
其次，需要在每一层幕墙框架安装完成之后对其进行相应的安装测量定位。
由于每一层幕墙的竖向位置需要根据相应的控制点来进行调整。
通常情况下，为了能够确保幕墙整体的平衡，可以在幕墙的内侧设置一块水平基准控制点，在确定基准点之后，便可以根据实际情况来确定每一层的垂直度、水平度以及平整度等，从而能够保证幕墙整体的结构能够满足设计要求。
再次，在测量定位之后，需要采用相应的方式对竖向位置进行固定，通常情况下竖向位置可采用激光铅垂仪或者是水准仪等来进行测定，但是如果所选择的测量方式不正确，则会导致幕墙整体出现扭曲或者是歪斜等情况。
3.3 安装通风管
在进行通风管安装之前，应当做好准备工作，包括对施工人员的专业技术培训，在施工过程中应注意对管道进行有效的保护，以保证其在安装时不受外界因素的干扰。
一般来说，应做好以下几点：
（1）为了避免通风管安装过程中出现质量问题，施工人员应全面了解整个系统。
为了避免通风管安装过程中出现质量问题，施工人员应全面了解整个系统的设计原理和技术特点，并掌握其具体安装方法。
在对管道进行安装时，需要考
虑到系统中所有管道的规格以及安装位置，在施工时应严格按照设计要求和技术
标准进行，不得出现漏风、漏水等情况。
此外，还需要做好施工材料的选择和管
理工作，避免出现质量问题。
（2）在对管道进行安装时应当将其固定于墙面上，然后对管道进行焊接工作；对于风管与支吊架之间的连接应当选择质量可靠、牢固耐用的材料进行制作。
此外，由于管道在连接过程中，需要与支吊架接触，因此应当使用金属材质的连
接设备，将其安装在管道上。
此外，在管道与支吊架之间使用胶带进行密封，以
防止在管道与支吊架接触时出现漏风现象。
（3）在安装通风管时，为了避免风管会与室内物体发生碰撞或摩擦，施工
人员应当加强对风管支吊架的保护。
此外，为了避免在风管安装时出现风管弯曲
的现象，施工人员应严格按照图纸进行安装，尽量保持风管的平直度；为了避免
风管出现变形情况，施工人员应当保证其直线度，对于风管的弯曲角度应根据实
际情况进行调整。
（4）在对风管进行焊接时，应当严格按照图纸施工，对于各部位的尺寸应
进行严格检查，确保管道中的阀门安装正确；在对管道进行焊接时，应当遵循先
焊后镀锌的原则，并且焊接时要保证其强度与风管的重量相符。
3.4 幕墙封板
双层通风幕墙施工中，要对排气孔和保温层进行封板，具体是先对排气孔进
行封板处理，再对保温层进行封板，封板前要检查一下排气孔和保温层封板情况，发现问题要及时解决，确保双层通风幕墙施工质量。
期间需要落实以下要点：
（1）封板前先检查一下排气孔和保温层是否密封良好，排除隐患；
（2）用不锈钢角码将排气孔与保温层角码连接固定；
（3）封板前要将通风管底部的灰尘、杂质和污垢清理干净，并用无纺布覆
盖在排气孔周围，防止灰尘进入；
（4）清理干净后再用密封胶将排气孔周围的缝隙填实，并将排气孔周边多余的密封胶清理干净，最后用无纺布覆盖；
（5）将不锈钢角码与保温层角码固定在一起，然后安装玻璃，安装过程中要注意玻璃与不锈钢角码之间的缝隙；
（6）最后进行硅酮耐候密封胶的打胶，打胶时要注意打胶方向和力度，并确保施工人员不能用手触碰硅酮耐候密封胶。
4结束语
总而言之，随着城市化进程的不断加快，建筑行业迎来了新的发展机遇，如何在施工过程中加强管理，确保双层通风幕墙施工技术的应用，成为了当前建筑行业必须要思考的问题。
同时，也为提高建筑工程项目施工质量、节能降耗等方面带来了更多可能，促进建筑行业的可持续发展。
在建筑行业不断发展背景下，建筑工程施工技术也要随之改变、创新，才能满足现代建筑行业发展需求，从而推动我国社会经济的不断发展。
本文从双层通风幕墙施工技术入手，对其施工技术要点进行了分析和探讨。
希望能为类似工程项目提供参考，从而推动建筑行业健康稳定发展。
参考文献
[1]王志勇,杨顺富.内置遮阳百叶外循环双层通风幕墙传热与流动特性研究[J].湖南工业大学学报,2016,30(05):6-11.
[2]廖袖锋,董孟能,张真真,毛伟,周书兵.节能型外呼吸式双层通风幕墙热工性能分析及优化[J].新型建筑材料,2013,40(04):83-86+94.。
