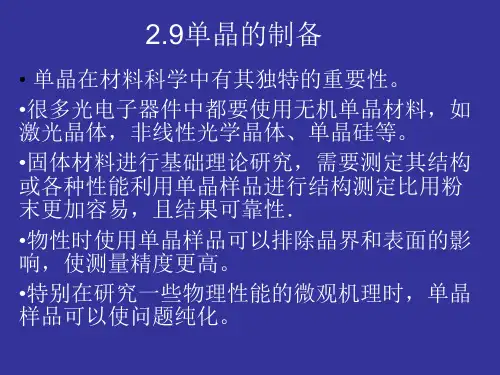

【2019年整理】单晶制备方法

图：直拉法工艺流程
1、将多晶硅和掺杂剂置入单晶炉内的石英坩埚中。 掺杂剂的种类应视所需生长的硅单晶电阻率而定。 2、熔化 当装料结束关闭单晶炉门后，抽真空使单晶炉内保持在一定的压力范围 内，驱动石墨加热系统的电源，加热至大于硅的熔化温度（1420℃），使多晶 硅和掺杂物熔化。 3、引晶 当多晶硅熔融体温度稳定后，将籽晶慢慢下降进入硅熔融体中（籽晶 在硅熔体中也会被熔化），然后具有一定转速的籽晶按一定速度向上提升，由于 轴向及径向温度梯度产生的热应力和熔融体的表面张力作用，使籽晶与硅熔体的 固液交接面之间的硅熔融体冷却成固态的硅单晶。 4、缩径 当籽晶与硅熔融体接触时，由于温度梯度产生的热应力和熔体的表面 张力作用，会使籽晶晶格产生大量位错，这些位错可利用缩径工艺使之消失。即
直拉法晶体生长设备的炉体，一般由金属（如不锈钢）制成。利用籽晶杆 和坩埚杆分别夹持籽晶和支承坩埚，并能旋转和上下移动，坩埚一般用电阻或高 频感应加热。制备半导体和金属时，用石英、石墨和氮化硼等作为坩埚材料；而 对于氧化物或碱金属、碱土金属的卤化物，则用铂、铱或石墨等作坩埚材料。炉 内气氛可以是惰性气体也可以是真空。使用惰性气体时压力一般是一个大气压, 也有用减压的（如 5～50 毫托ຫໍສະໝຸດ Baidu。
晶体的区熔生长可以在惰性气体如氩气中进行，也可以在真空中进行。真空 中区熔时，由于杂质的挥发而更有助于得到高纯度单晶。
图 2 为经过一次区熔后不同 K 值的杂质分布。区熔可多次进行，也可以同时 建立几个熔区提纯材料。通常是在提纯的最后一次长成单晶。有时,区熔法仅用 于提纯材料,称区熔提纯。区熔夷平是使熔区来回通过材料，从而得到杂质均匀
分布的晶锭。区熔法生长晶体有水平区熔和垂直浮带压熔两种形式。 水平区熔法 将原料放入一长舟之中，其应采用不沾污熔体的材料制成，如石 英、氧化镁、氧化铝、氧化铍、石墨等。舟的头部放籽晶。加热可以使用电阻炉， 也可使用高频炉。用此法制备单晶时，设备简单，与提纯过程同时进行又可得到 纯度很高和杂质分布十分均匀的晶体。但因与舟接触，难免有舟成分的沾污，且 不易制得完整性高的大直径单晶。 垂直浮带区熔法 用此法拉晶时，先从上、下两轴用夹具精确地垂直固定棒状 多晶锭。用电子轰击、高频感应或光学聚焦法将一段区域熔化，使液体靠表面张 力支持而不坠落。移动样品或加热器使熔区移动（图 3）。这种方法不用坩埚， 能避免坩埚污染，因而可以制备很纯的单晶和熔点极高的材料（如熔点为 3400℃ 的钨），也可采用此法进行区熔。大直径硅的区熔是靠内径比硅棒粗的“针眼型” 感应线圈实现的。为了达到单晶的高度完整性，在接好籽晶后生长一段直径约为 2～3 毫米、长约 10～20 毫米的细颈单晶，以消除位错。此外,区熔硅的生长速 度超过约 5～6 毫米/分时，还可以阻止所谓漩涡缺陷的生成(图 4)。 多晶硅区熔制硅单晶时，对多晶硅质量的要求比直拉法高： （1） 直径要均匀，上下直径一致 （2） 表面结晶细腻、光滑 （3） 内部结构无裂纹 （4） 纯度要高 Note2：区熔前要对多晶硅材料进行以下处理： ( 1 ) 滚磨 （2） 造型 （3） 去油、腐蚀、纯水浸泡、干燥
大功率送变电设备、交通运输用的大功率电力牵引、UPS 电源、高频 开关电源、高频感应加热及节能灯用高频逆变式电子镇流器等方面具 有广泛的应用。
直拉法比用区溶法更容易生长获得较高氧含量（12`14mg/kg）和 大直径的硅单晶棒。根据现有工艺水平，采用直拉法已可生产 6`18in （150`450mm）的大直径硅单晶棒。而采用区溶法虽说已能生长出最 大直径是 200mm 的硅单晶棒，但其主流产品却仍然还是直径 100`200mm 的硅单晶。 区熔法生长硅单晶能够得到最佳质量的硅单晶，但成本较高。若要得 到最高效率的太阳能电池就要用此类硅片，制作高效率的聚光太阳能 电池业常用此种硅片。
对于在高温下易于分解且其组成元素容易挥发的材料(如 GaP，InP),一般使 用“液封技术”,即将熔体表面覆盖一层不与熔体和坩埚反应而且比熔体轻的液 体（如拉制 GaAs 单晶时用 B2O3）,再在高气压下拉晶,借以抑制分解和挥发。
为了控制和改变材料性质，拉晶时往往需要加入一定量的特定杂质,如在半 导体硅中加入磷或硼,以得到所需的导电类型（N 型或 P 型）和各种电阻率。此 外，熔体内还有来自原料本身的或来自坩埚的杂质沾污。这些杂质在熔体中的分 布比较均匀，但在结晶时就会出现分凝效应(见区熔法晶体生长)。如果在拉晶时 不往坩埚里补充原料,从杂质分凝来说,拉晶就相当于正常凝固。不同分凝系数的 杂质经正常分凝后杂质浓度的分布如图 2。由图可见，分凝系数在接近于 1 的杂 质,其分布是比较均匀的。K 远小于 1 或远大于 1 的杂质，其分布很不均匀（即 早凝固部分与后凝固部分所含杂质量相差很大）。连续加料拉晶法可以克服这种 不均匀性。如果所需单晶体含某杂质的浓度为 c，则在坩埚中首先熔化含杂质为 c／K 的多晶料。在拉单晶的同时向坩埚内补充等量的、含杂浓度为 c 的原料。 这样，坩埚内杂质浓度和单晶内杂质量都不会变化，从而可以得到宏观轴向杂质 分布均匀的单晶。例如，使用有内外两层的坩埚。内层、外层中熔体杂质浓度分 别为 c/K 和 c。单晶自内坩埚拉出,其杂质浓度为 c。内外层之间有一细管连通， 因而内坩埚的熔体减少可以由外坩埚补充。补充的熔体杂质浓度是 c,所以内坩 埚熔体浓度保持不变。双层坩埚法可得到宏观轴向杂质分布均匀的单晶。
使用无位错单晶作籽晶浸入熔体后，由于热冲击和表面张力效应也会产生新的位 错。因此制作无位错单晶时，需在引晶后先生长一段“细颈”单晶（直径2～4 毫米），并加快提拉速度。由于细颈处应力小，不足以产生新位错，也不足以推 动籽晶中原有的位错迅速移动。这样，晶体生长速度超过了位错运动速度，与生 长轴斜交的位错就被中止在晶体表面上，从而可以生长出无位错单晶。无位错硅 单晶的直径生长粗大后，尽管有较大的冷却应力也不易被破坏。 5、放肩 在缩径工艺中，当细颈生长到足够长度时，通过逐渐降低晶体的提升 速度及温度调整，使晶体直径逐渐变大而达到工艺要求直径的目标值，为了降低 晶棒头部的原料损失，目前几乎都采用平放肩工艺，即使肩部夹角呈180°。 6、等径生长 在放肩后当晶体直径达到工艺要求直径的目标值时，再通过逐渐提 高晶体的提升速度及温度的调整，使晶体生长进入等直径生长阶段，并使晶体直 径控制在大于或接近工艺要求的目标公差值。
7收尾晶体的收尾主要是防止位错的反延一般讲晶体位错反延的距离大于或等于晶体生长界面的直径因此当晶体生长的长度达到预定要求时应该逐渐缩小晶体的直径直至最后缩小成为一个点而离开硅熔融体液面这就是晶体生长的的收尾阶段
直拉法制单晶硅和区熔法晶体生长
第一节 概述 多晶硅是单质硅的一种形态。熔融的单质硅在过冷条件下凝固时，硅 原子以金刚石晶格形态排列成许多晶核，如这些晶核长成晶面取向不 同的晶粒，则这些晶粒结合起来，就结晶成多晶硅。多晶硅可作拉制 单晶硅的原料，多晶硅与单晶硅的差异主要表现在物理性质方面。例 如，在力学性质、光学性质和热学性质的各向异性方面，远不如单晶 硅明显；在电学性质方面，多晶硅晶体的导电性也远不如单晶硅显著， 甚至于几乎没有导电性。在化学活性方面，两者的差异极小。多晶硅 和单晶硅可从外观上加以区别，但真正的鉴别须通过分析测定晶体 的晶面方向、导电类型和电阻率等。 多晶硅由很多单晶组成的，杂乱无章的。单晶硅原子的排列都是有规 律的，周期性的，有方向性。 当前生长单晶主要有两种技术：其中采用直拉法生长硅单晶的约占 80%，其他由区溶法生长硅单晶。 采用直拉法生长的硅单晶主要用于生产低功率的集成电路元件。例 如：DRAM,SRAM,ASIC电路。 采用区熔法生长的硅单晶，因具有电阻率均匀、氧含量低、金属污染 低的特性，故主要用于生产高反压、大功率电子元件。例如：电力整 流器，晶闸管、可关断门极晶闸管（GTO）、功率场效应管、绝缘门 极型晶体管（IGBT）、功率集成电路（PIC）等电子元件。在超高压
为了控制硅单晶中氧的含量及其均匀性，提高硅单晶的质量和生产效率， 在传统的直拉硅单晶生长工艺基础上又派生出磁场直拉硅单晶生长工艺和连续 加料的直拉硅单晶生长工艺，称为磁拉法。在普通直拉炉中总是存在着热对流现 象，因而不稳定。利用外加磁场可以抑制热对流而使热场稳定。磁拉法已用于硅 和其他半导体材料的单晶制备，可提高单晶的质量。
区熔法可用于制备单晶和提纯材料,还可得到均匀的杂质分布。这种技术可 用于生产纯度很高的半导体、金属、合金、无机和有机化合物晶体（纯度可达 10-6～10-9）。在区溶法制备硅单晶中，往往是将区熔提纯与制备单晶结合在一起， 能生长出质量较好的中高阻硅单晶。
区熔法制单晶与直拉法很相似，甚至直拉的单晶也很相象。但是区熔法也有 其特有的问题，如高频加热线圈的分布、形状、加热功率、高频频率，以及拉制 单晶过程中需要特殊主要的一些问题，如硅棒预热、熔接。
附：此工艺核心词汇： Ingot Growing and Wafering硅棒的成长和形成硅片 Silicon 硅 Crucible 坩埚 Hot zone 热场 Crystal growing mono and multi 单晶和多晶的 形成 Squaring 切方 Wire sawing线切割 Cleaning, inspection清洁＼ 检验
区溶单晶炉主要包括：双层水冷炉室、长方形钢化玻璃观察窗、上轴（夹 多晶棒）、下轴（安放籽晶）、导轨、机械传送装置、基座、高频发生器和高频 加热线圈、系统控制柜真空系统及气体供给控制系统等组成。
区域熔化法是按照分凝原理进行材料提纯的。杂质在熔体和熔体内已结晶的 固体中的溶解度是不一样的。在结晶温度下,若一杂质在某材料熔体中的浓度为 cL,结晶出来的固体中的浓度为cs，则称K=cL/cs为该杂质在此材料中的分凝系 数。K的大小决定熔体中杂质被分凝到固体中去的效果。K＜1时，则开始结晶的 头部样品纯度高，杂质被集中到尾部;K＞1时,则开始结晶的头部样品集中了杂质 而尾部杂质量少。
第二节 直拉法晶体生长 直拉法：
直拉法又称乔赫拉尔基斯法（Caochralski）法，简称CZ法。它 是生长半导体单晶硅的主要方法。该法是在直拉单晶氯内，向盛有熔 硅坩锅中，引入籽晶作为非均匀晶核，然后控制热场，将籽晶旋转并 缓慢向上提拉，单晶便在籽晶下按照籽晶的方向长大。拉出的液体固 化为单晶，调节加热功率就可以得到所需的单晶棒的直径。其优点是 晶体被拉出液面不与器壁接触，不受容器限制，因此晶体中应力小， 同时又能防止器壁沾污或接触所可能引起的杂乱晶核而形成多晶。直 拉法是以定向的籽晶为生长晶核，因而可以得到有一定晶向生长的单
在等径生长阶段，对拉晶的各项工艺参数的控制非常重要。由于在晶体生长 过程中，硅熔融体液面逐渐下降及加热功率逐渐增大等各种因素的影响，使得警 惕的散热速率随着晶体的长度增长而递减。因此固液交接界面处的温度梯度变 小，从而使得晶体的最大提升速度随着警惕长度的增长而减小。 7、收尾 晶体的收尾主要是防止位错的反延，一般讲，晶体位错反延的距离大 于或等于晶体生长界面的直径，因此当晶体生长的长度达到预定要求时，应该逐 渐缩小晶体的直径，直至最后缩小成为一个点而离开硅熔融体液面，这就是晶体 生长的的收尾阶段。
晶。 直拉法制成的单晶完整性好，直径和长度都可以很大，生长速率
也高。所用坩埚必须由不污染熔体的材料制成。因此，一些化学性活 泼或熔点极高的材料，由于没有合适的坩埚，而不能用此法制备单晶 体，而要改用区熔法晶体生长或其他方法。
直拉法单晶生长工艺流程如图所示。在工艺流程中，最为关键的 是“单晶生长”或称拉晶过程，它又分为：润晶、缩颈、放肩、等径 生长、拉光等步骤。
第二节区熔法晶体生长 悬浮区熔法（float zone method, 简称 FZ 法）是在 20 世纪 50 年代提出并
很快被应用到晶体制备技术中，即利用多晶锭分区熔化和结晶来生长单晶体的方 法。在悬浮区熔法中，使圆柱形硅棒用高频感应线圈在氩气气氛中加热，使棒的 底部和在其下部靠近的同轴固定的单晶籽晶间形成熔滴，这两个棒朝相反方向旋 转。然后将在多晶棒与籽晶间只靠表面张力形成的熔区沿棒长逐步移动，将其转 换成单晶。
