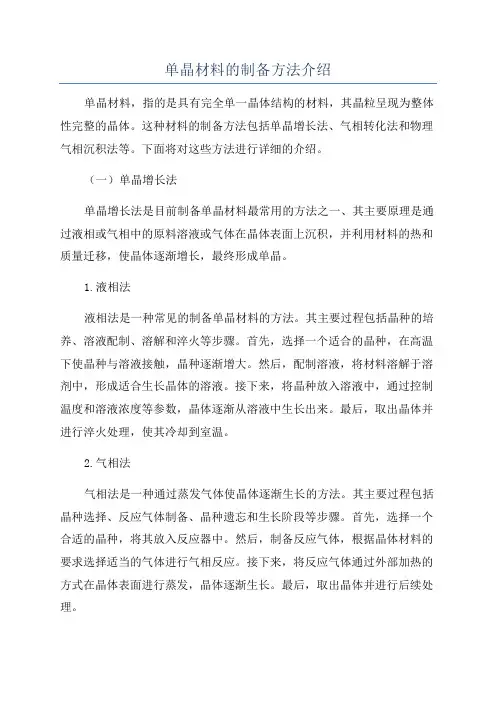

单晶材料的制备方法介绍

容器内部因上下部分的温差而产生对流，将高
温溶解区的饱和溶液带到低温区形成过饱和溶
液，溶质在籽晶上析出生长晶体。

冷却析出部分溶质后的溶液又流向下部，溶解
培养料；

如此循环往复，使籽晶得以不断生长。
温差水热法结晶的必要条件

a. 在高温高压的某种矿化剂的水溶液中，能使晶体原料具 有一定值（ 1.5-5%) 的溶解度，并形成稳定的所需的单一 晶相。 b. 有足够大的溶解度温度系数，在适当的温差下能形成足 够大的过饱和度而又不产生过分的自发结晶。 c. 具备适于晶体生长所需的一定切型和规格的籽晶。 d. 溶液密度的温度系数要足够大，使得溶液在适当的温差 条件下具有引起晶体生长的溶液对流和溶液传输。 e. 备有耐高温高压抗腐蚀的容器。
水热法生长晶体关键技术
6、生长区温度与温差
当高压釜上、下温差一定时，生长区温度越高，生长速
率越大。如果生长速率过大，在晶体生长的后期会因料
供不应求而出现裂隙。
温差大小直接影响溶液对流速率和过饱和度的高低，温
差越大，生长速率就越高。温差百度文库大会造成晶体包裹物 增多，透明性变差。
水热法生长晶体实例
KTP(KTiOPO4)晶体的水热生长



在 1170oC，非同成分熔化并伴有部分分解，不能用熔体生长 技术。 KTP晶体非线性系数大，透光波段宽，化学性质稳定，机械性 能优良，是一种综合性能非常优良的非线性光学晶体。 KTP 晶体首先由美国杜邦公司的 Zumsteg 等人，采用降温水 热法生长出来。我国成功的利用高温溶液法生长出高光学质 量、大尺寸的KTP晶体，打破了美国的垄断并返销到美国。
3.3.3 助熔剂法




——又称高温溶液法、熔盐法。 ——在高温下从熔融盐熔剂中生长晶体的方法。 利用助熔剂法生长晶体的历史已近百年，现在用助熔剂生长 的晶体类型很多，从金属到硫族及卤族化合物，从半导体材 料、激光晶体、光学材料到磁性材料、声学晶体，也用于生 长宝石晶体。 基本原理： 将晶体原料在高温下溶解于低熔点的助熔剂中 形成饱和溶液，然后通过缓慢降温或在恒定温度下蒸发熔剂 等方法，使熔融液处于过饱和状态，从而使晶体自发结晶或 在籽晶上生长的方法。 助熔剂通常为无机盐类，故也被称为熔盐法。
（3）助溶剂在晶体中的固溶度应尽量小。为避免助熔剂作为杂质进
入晶体，应选用那些与晶体不易形成固溶体的化合物作为助熔剂。
（4）粘滞性小——有利于溶质的扩散，提高完整性。
助熔剂的选择
（5）低熔点、高沸点；——以便有较宽的生长温度区间。 （6）具有很小的挥发性、毒性和腐蚀性；避免对人体、坩埚和环境
第三章 单晶材料的制备技术
水溶液法 水热法 助溶剂法
熔体法
于刚 2011.9.21
3.3.2 水热法

定义
利用高温高压的水溶液使那些在大气条件下不溶或难溶于水的物质
通过溶解或反应生成该物质的溶解产物，并达到一定的过饱和度而 进行结晶和生长的方法。又称高压溶液法。

适用情况：
有些材料如 SiO2 ， Al2O3 等在通常条件下不溶于水，但在高温高压
测 定 了 水 晶 在 纯 水 、 及
NaOH，Na2CO3 溶液中的溶 解度。
水晶在纯水、NaOH ,Na2CO3 溶液中 的溶解度与温度、填充度的关系

水晶生产的一般条件：
溶解区温度：360-380oC；
生长区温度：330-350oC；
压力：110-160MPa 矿化物：1mol/L左右的Na2CO3和NaOH； 添加剂：LiF, LiNO3或Li2CO3；（破坏吸附层，改善

助熔剂的选择

助熔剂实际上即为溶剂，只是溶解的温度高。
1、要求：首先其自身的熔点要低，能溶解所需溶质。
2、选择原则：
（1）对晶体材料必须有足够大的溶解度（10-50wt%)，同时在生长
温度范围内还应具有适当的溶解度温度系数；
（2）在尽可能大的温度、压力等条件范围内与溶质的作用应是可逆
的，不会形成稳定的其他化合物，而所要的晶体是唯一稳定的物相。
结晶固体
结晶过程： H 0 ， G 0 T Te
过冷度
熔化潜热
T Te 是从熔体中生长晶体的必要条件
4、常用的矿化剂
碱金属及铵的卤化物
碱金属的氢氧化物 弱酸（H2CO3, H3BO3, H3PO4, H2S)及与碱金属形成的盐类 强酸的盐类
无机酸类


其中碱金属的卤化物和氢氧化物是应用较广的矿化剂。 一般地，增加矿化剂的浓度，能提高晶体的溶解度及生 长速率。 选择适当的矿化剂和溶液浓度是水热法生长晶体首先要 解决的问题



ZnO水热生长条件



高压釜：Pt作衬里，防止高压釜内表面的杂质离子进入; 矿化剂：LiOH(1mol/l) + KOH(3mol/l)溶液; ZnO多晶原料：下部溶解区; 籽晶：用铂丝悬挂在生长区; 温度：300-400oC; 压力：80-100MPa;
Pt inner container: 200mm inner diameter and 3m length
详细记录，因而没有找到重复生长大单晶的工艺条件。

水热法的快速发展
二次世界大战后，作为战略物资的天然压电水晶紧缺，
研究水热法合成水晶。
水热法生长过程的特点

1）在压力和气氛可以控制的封闭系统中进行的； 2）生长温度比熔融和熔盐等方法低得多； 3 ）生长区基本上处在恒温和等浓度状态，且温度 梯度很小；
结晶性能） 填充度：80-85%；

水热法生长的水晶：（人工晶体所生长）
ZnO晶体的水热生长

氧化锌晶体是第三代半导体的核心基础材料之一，它既是一种宽 禁带半导体，也是一种具有优异光电性能的多功能晶体。 早在上世纪60年代，美国曾采用水热法生长出重达几克的氧化锌 晶体。我国上海硅酸盐研究所在1976年也曾用水热法生长出重60 克、C面上面积达6cm2的氧化锌晶体。但由于应用领域较窄，制 约了研究工作的开展。 直到1997年，日本和我国香港的科学家首次报道氧化锌薄膜室温 下的光致发光效应后，重新引起了人们对氧化锌晶体研发的重视。 特别是2004年，日本东北大学川崎教授率先研制成功基于 ZnO同 质 PN结的电致发光 LED， ZnO单晶制备研究引起了世界各国研 究的热门课题。 目前日本已生长出直径达 2英寸的大尺寸高质量的氧化锌体单晶。 我国还没有生长出大尺寸的ZnO单晶。

4）属于稀薄相生长，溶液粘度很低。
水热法生长过程的优缺点

优点
适于生长熔点很高、具有包晶反应或非同成分熔化而在常温常压下
不溶于各种溶剂的晶体材料；
适于生长熔化前后会分解、熔体蒸汽压较大、凝固后在高温下易升
华或具有多型性相变以及在特殊气氛中才能稳定的晶体。

缺点
1）设备要求非常严格；（耐温耐压、抗腐蚀性）
造成危害和污染。
（7）熔融状态下，比重应与结晶材料相近。有利于上下浓度均一。
（8）易溶于对晶体无腐蚀作用的某种液体溶剂中。如水、酸或碱性
溶液等。

很难找到一种能同时满足上述条件的助熔剂，因此在实际使
用中，人们往往采用复合的助熔剂来尽量满足这些要求。
3.4 熔体生长法
熔体生长过程的特点
T固体T熔点， 固体熔化为熔体；
3、材料在熔化前升华或其蒸汽压太高；
4、晶体生长和降温过程中发生有害的相变。
光折变晶体BaTiO3（立方相）
183 K 278 K 393 K 1733 K 三方 单斜 四方 立方 六方
熔体生长的一般原理

结晶过程的驱动力
熔体 吸收热量 （加热）——熔化潜热 熔体 结晶固体 释放热量，降低系统的自由能 固液两相之间自由能的差值G是结晶过程的驱动力。 吉布斯自由能可表示为：G = H -T S 固液平衡时，T = Te, 两相之间自由能的差值为零，即 G = （Hs -Te Ss) - （Hl -Te Sl) = 0 则， S = H /Te 当温度不是平衡温度时， G = H -T S = H ( Te – T) / Te = H T/ Te= -(L/ Te)* T
T熔体 T凝固点，熔体凝固为固体（多晶）。 基本原理：将生长晶体的原料熔化，在一定条件下使之 凝 固，变成单晶。 固液相变：A(l)A(s)，熔体在受控制的条件下的定向凝 固过程；生长过程是通过固-液界面的移动来完成的。

具有以下特点的材料不能用熔体法生长：
1、材料在熔化前分解； 2、熔点太高以至在实验上不能实现；
生长条件： P—304 MPa (3000大气压） T—850-600℃ 晶体尺寸：线度约10mm，直径：15mm.

优点：
3.3.3 助熔剂法
1）适用性很强。对某种材料，只要能找到一种适当的助
熔剂或助熔剂组合，就能用此方法将这种材料的单晶生 长出来，而几乎对于所有的材料，都能找到一些相应的 助熔剂或助熔剂组合。 2）生长温度低。
2）生长过程很难实时观察； 3）生长速率慢，周期长。（50天~3个月）
水热法生长过程的分类

与水溶液生长相似，先将原料溶解， 再用降温法或温差法得到过饱和溶液， 使晶体生长。
一般采用温差水热法，是依靠容器内的溶
液维持温差对流而形成过饱和状态。

温差水热法
高压釜：密封的厚壁金属(合金钢)圆筒;

水晶具有很高的 Q值和稳定的物理化学性质，是一种很好的压电材料和
光学材料，可用于制作频率控制器，滤波器件，紫外光透元件等。

水晶作为主要的压电材料，从60年代开始了工业化生产。目前人造水晶
及其元器件的产量仅次于单晶硅，名列第二。工艺相当成熟。

发展方向：大尺寸、高品质、高纯度。
——低温固体相，不能用熔体法生长、气相法生长！
难熔化合物 在熔点极易挥发 或由于在高温时变价或有相变的材料 非同成分熔融化合物（熔化之前分解）
助熔剂由于生长温度低，对这些材料的生长却显示出独特
X熔体生长
的能力。
3.3.3 助熔剂法
缺点： 1） 晶体生长速率慢，（0.x-xmm/d) 周期长（十几天几十天）； 2） 助熔剂可能含有杂质离子，有时助熔剂离子也可 能进入晶体，影响晶体质量； 3） 有些助熔剂含有不同程度的毒性，其挥发物常常 腐蚀和污染炉体，并对人体造成损害。
及矿化剂存在的条件下，在水中的溶解度明显增大，此类材料可用 水热法生长。
生长晶体——水晶、刚玉、氧化锌以及一系列的硅酸盐、钨酸盐和
石榴石、KTP(KTiOPO4)等上百种晶体。
水热法发展历史

用水热法生长晶体的开创性工作是 1905年意大利人 Spezia生长石英晶体的成功尝试。
在天然晶种上生长了5mm的人工水晶（6个月）。 对水热过程中各种反应的本质了解很少，实验数据又未



水热法生长晶体关键技术
1、溶剂填充度


初始填充度：指室温下装釜时溶剂的初始容积和高压釜 内的有效容积之比。釜中的液相填充度与温度有关。 在人造水晶的生长中，通过增加填充度来提高生长速率 与改善晶体质量。
晶体在水热溶液中的溶解度随系统的温度、压力的不同 而不同，并与溶剂（矿化剂）的种类及其浓度有关。
上部生长区—籽晶，下端高温区—原料。
釜内填充物:一定容量和浓度的矿化剂溶液
作为溶剂介质。 多孔隔板—溶解区和生长区之间。
依靠容器内的溶液维持温差对流而形成过饱
和 状 态 。 液 下 边 热 、 上 边 冷 。 温 度 ： 2001100oC，压力：200-10000atm。
水热法生长过程
2、溶解度

水热法生长晶体关键技术
3、多孔隔板（缓冲器）

调节生长系统中的溶液对流或质量传输状态，使两区
温差增大，提高晶体的生长速率。

而且还能使整个生长区达到比较均匀的质量传输状 态，使生长区上下部晶体的生长速率相接近。 缓冲器的合理设计是水热法生长晶体的关键工艺之一。

水热法生长晶体关键技术
水热法生长晶体关键技术
5、培养料与籽晶（水热法生长晶体的主要原材料）
来源：天然晶体（生长人造水晶） 用其他方法生长的晶体材料（红宝石—焰熔法 KTP—熔盐法） 要求：纯度高，99.9%以上。

籽晶无宏观缺陷、位错密度低。
籽晶的取向：由于晶体的各向异性，不同生长方向上的晶体 的生长速率差别很大。
