新人教版高中物理选修3-2全册导学案

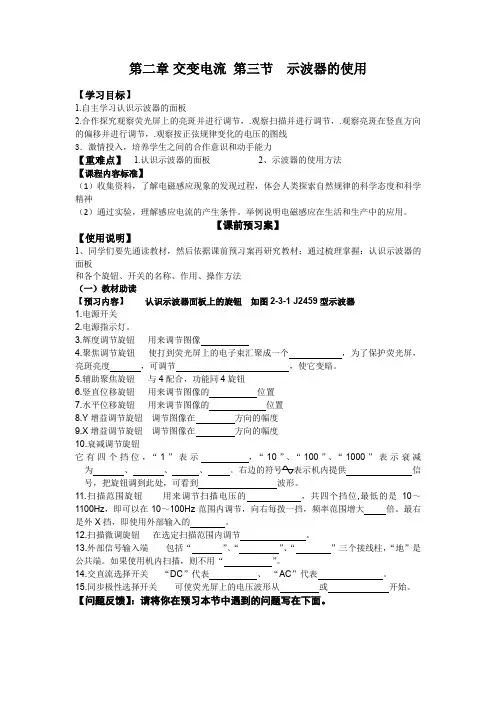

教科版高中物理选修3-2 2.3 示波器的使用(导学案)
第二章交变电流第三节示波器的使用【学习目标】1.自主学习认识示波器的面板2.合作探究观察荧光屏上的亮斑并进行调节，.观察扫描并进行调节，.观察亮斑在竖直方向的偏移并进行调节，.观察按正弦规律变化的电压的图线3．激情投入，培养学生之间的合作意识和动手能力【重难点】 1.认识示波器的面板2、示波器的使用方法【课程内容标准】（1）收集资料，了解电磁感应现象的发现过程，体会人类探索自然规律的科学态度和科学精神（2）通过实验，理解感应电流的产生条件。
举例说明电磁感应在生活和生产中的应用。
【课前预习案】【使用说明】1、同学们要先通读教材，然后依据课前预习案再研究教材；通过梳理掌握：认识示波器的面板和各个旋钮、开关的名称、作用、操作方法（一）教材助读【预习内容】认识示波器面板上的旋钮如图2-3-1 J2459型示波器1.电源开关2.电源指示灯。
3.辉度调节旋钮用来调节图像4.聚焦调节旋钮使打到荧光屏上的电子束汇聚成一个，为了保护荧光屏，亮斑亮度，可调节，使它变暗。
5.辅助聚焦旋钮与4配合，功能同4旋钮6.竖直位移旋钮用来调节图像的位置7.水平位移旋钮用来调节图像的位置8.Y增益调节旋钮调节图像在方向的幅度9.X增益调节旋钮调节图像在方向的幅度10.衰减调节旋钮它有四个挡位，“1”表示，“10”、“100”、“1000”表示衰减为、、、。
右边的符号表示机内提供信号，把旋钮调到此处，可看到波形。
11.扫描范围旋钮用来调节扫描电压的，共四个挡位,最低的是10～1100Hz，即可以在10～100Hz范围内调节，向右每拨一挡，频率范围增大倍。
最右是外X挡，即使用外部输入的。
12.扫描微调旋钮在选定扫描范围内调节。
13.外部信号输入端包括“”、“”、“”三个接线柱，“地”是公共端。
如果使用机内扫描，则不用“”。
14.交直流选择开关“DC”代表、“AC”代表。
15.同步极性选择开关可使荧光屏上的电压波形从或开始。
【问题反馈】：请将你在预习本节中遇到的问题写在下面。

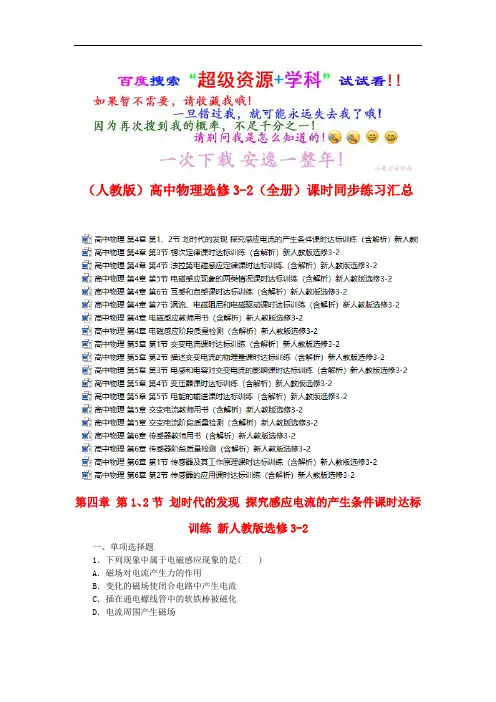

【人教版】物理高中选修3-2课时同步练习 (全书完整版)
（人教版）高中物理选修3-2（全册）课时同步练习汇总第四章第1、2节划时代的发现探究感应电流的产生条件课时达标训练新人教版选修3-2一、单项选择题1．下列现象中属于电磁感应现象的是( )A．磁场对电流产生力的作用B．变化的磁场使闭合电路中产生电流C．插在通电螺线管中的软铁棒被磁化D．电流周围产生磁场2.如图所示, 矩形线框abcd 放置在水平面内, 磁场方向与水平方向成α角, 已知sinα＝45, 回路面积为S , 磁感应强度为B , 则通过线框的磁通量为( )A ．BS B.45BS C.35BS D.34BS3．如图所示, 开始时矩形线框与匀强磁场的方向垂直, 且一半在磁场内, 一半在磁场外, 若要使线框中产生感应电流, 下列办法中不可行的是( )A ．将线框向左拉出磁场B ．以ab 边为轴转动(小于90°)C ．以ad 边为轴转动(小于60°)D ．以bc 边为轴转动(小于60°)4．如图所示, 在匀强磁场中的矩形金属轨道上, 有等长的两根金属棒ab 和cd , 它们以相同的速度匀速运动, 则( )A ．断开开关S, ab 中有感应电流B ．闭合开关S, ab 中有感应电流C ．无论断开还是闭合开关S, ab 中都有感应电流D ．无论断开还是闭合开关S, ab 中都没有感应电流二、多项选择题5．我国已经制订了登月计划, 假如宇航员登月后想探测一下月球表面是否有磁场. 他手边有一只灵敏电流表和一个小线圈, 则下列推断正确的是( )A ．直接将电流表放于月球表面, 通过观察电流表是否有示数来判断磁场的有无B ．将电流表与线圈组成闭合回路, 使线圈沿某一方向运动, 如果电流表无示数, 则可判断月球表面无磁场C ．将电流表与线圈组成闭合回路, 使线圈沿某一方向运动, 如果电流表有示数, 则可判断月球表面有磁场D ．将电流表与线圈组成闭合回路, 使线圈在某一平面内沿各个方向运动, 电流表无示数, 则不能判断月球表面有无磁场6.如图所示, 水平面内有两条相互垂直且彼此绝缘的通电长直导线, 以它们为坐标轴构成一个平面直角坐标系. 四个相同的圆形闭合线圈在四个象限内完全对称放置, 两直导线中的电流大小与变化情况完全相同, 电流方向如图中所示, 当两直导线中的电流都增大时, 四个线圈a、b、c、d中感应电流的情况是( )A．线圈a中无感应电流 B．线圈b中有感应电流C．线圈c中有感应电流 D．线圈d中无感应电流7．如图所示, 线圈abcd在磁场区域ABCD中, 下列哪种情况下线圈中有感应电流产生( )A．把线圈变成圆形(周长不变)B．使线圈在磁场中加速平移C．使磁场增强或减弱D．使线圈以过ab的直线为轴旋转8．如图所示, 用导线做成圆形或正方形回路, 这些回路与一直导线构成几种位置组合(彼此绝缘), 下列组合中, 切断直导线中的电流时, 闭合回路中会有感应电流产生的是( )三、非选择题9.边长L＝10 cm的正方形线框固定在匀强磁场中, 磁场方向与线圈平面间的夹角θ＝30°, 如图所示, 磁感应强度随时间变化的规律为B＝(2＋3t)T, 则第3 s内穿过线圈的磁通量的变化量ΔΦ为多少?10.如图所示, 有一个垂直于纸面向里的匀强磁场, B 1＝0.8 T, 磁场有明显的圆形边界, 圆心为O , 半径为r ＝1 cm. 现在纸面内先后放上与磁场垂直的圆线圈, 圆心均在O 处, A 线圈半径为1 cm, 10匝; B 线圈半径为2 cm, 1匝; C 线圈半径为0.5 cm, 1匝. 问:(1)在B 减为B 2＝0.4 T 的过程中, A 线圈和B 线圈磁通量改变多少? (2)在磁场转过30°角的过程中, C 线圈中磁通量改变多少?答案1．解析: 选 B 磁场对电流产生力的作用属于通电导线在磁场中的受力情况; 插在通电螺线管中的软铁棒被磁化属于电流的磁效应; 电流周围产生磁场属于电流的磁效应; 而变化的磁场使闭合电路中产生电流属于电磁感应现象. 故正确答案为B.2．解析: 选B 在磁通量Φ＝BS 公式中, B 与S 必须垂直, 若B 与S 不垂直, 则S 要转化为垂直于B 的有效面积, 也可以将B 转化为垂直于S 的垂直分量, 故Φ＝BS ·sin α＝45BS . 3．解析: 选D 将线框向左拉出磁场的过程中, 线框的bc 部分做切割磁感线的运动, 或者说穿过线框的磁通量减少, 所以线框中将产生感应电流. 当线框以ab 边为轴转动时,线框的cd边的右半段在做切割磁感线的运动, 或者说穿过线框的磁通量在发生变化, 所以线框中将产生感应电流. 当线框以ad边为轴转动(小于60°)时, 穿过线框的磁通量在减小, 所以在这个过程中线框中会产生感应电流, 如果转过的角度超过60°, bc边将进入无磁场区, 那么线框中将不产生感应电流(60°～300°). 当线框以bc边为轴转动时, 如果转动的角度小于60°, 则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形面积的一半的乘积).4．解析: 选B 两根金属棒ab和cd以相同的速度匀速运动, 若断开开关S, 两根金属棒与导轨构成的回路中磁通量无变化, 则回路中无感应电流, 故选项A、C错误; 若闭合开关S, 两根金属棒与导轨构成的回路中磁通量发生变化, 则回路中有感应电流, 故B正确, D错误.5．解析: 选CD 当线圈平面与磁场方向平行时, 不论向哪个方向移动线圈, 穿过线圈的磁通量都不会变化, 所以也不会产生感应电流, 因此不能判断有无磁场存在; 若使闭合线圈沿某一方向移动时有感应电流产生, 则一定存在磁场. 故正确答案为C、D.6．解析: 选CD 根据安培定则可判断出电流产生的磁场方向, 线圈a中的磁场方向均垂直于纸面向里, 线圈c中的磁场方向均垂直于纸面向外, 线圈b、d中的合磁通量始终为零, 故增大两直导线中的电流时, 线圈a、c中的磁通量发生变化, 有感应电流产生, 而线圈b、d中无感应电流产生. 选项C、D正确, A、B错误.7．解析: 选ACD 选项A中, 线圈的面积变化, 磁通量变化, 故A正确; 选项B中, 无论线圈在磁场中匀速还是加速平移, 磁通量都不变, 故B错; 选项C、D中, 线圈中的磁通量发生变化, 故C、D正确.8．解析: 选CD 穿过线圈A中有效磁通量为ΦA＝Φ出－Φ进＝0, 且始终为零, 即使切断导线中的电流, ΦA也始终为零, A中不可能产生感应电流. B中线圈平面与导线的磁场平行, 穿过B的磁通量也始终为零, B中也不能产生感应电流. C中穿过线圈的磁通量, ΦΦ出, 即ΦC≠0, 当切断导线中电流后, 经过一定时间, 穿过线圈的磁通量ΦC减小为零, 进＞所以C中有感应电流产生. D中线圈的磁通量ΦD不为零, 当电流切断后, ΦD最终也减小为零, 所以D中也有感应电流产生.9．解析: 第3 s内就是从2 s末到3 s末, 所以, 2 s末的磁场的磁感应强度为B1＝(2＋3×2)T＝8 T3 s末的磁场的磁感应强度为B2＝(2＋3×3)T＝11 T则有ΔΦ＝ΔBS sin θ＝(11－8)×0.12×sin 30° Wb＝1.5×10－2 Wb答案: 1.5×10－2 Wb10．解析: (1)对A线圈, Φ1＝B1πr2,Φ2＝B2πr2磁通量的改变量|Φ2－Φ1|＝(0.8－0.4)×3.14×10－4 Wb＝1.256×10－4 Wb对B线圈, Φ1＝B1πr2, Φ2＝B2πr2磁通量的改变量|Φ2－Φ1|＝(0.8－0.4)×3.14×10－4 Wb＝1.256×10－4 Wb(2)对C线圈: Φ1＝Bπr2C, 磁场转过30°, 线圈仍全部处于磁场中, 线圈面积在垂直磁场方向的投影为πr2C cos 30°, 则Φ2＝Bπr2C cos 30°. 磁通量的改变量|Φ2－Φ1|＝Bπr2C(1－cos 30°)≈0.8×3.14×(5×10－3)2×(1－0.866) Wb≈8.4×10－6 Wb答案: (1)1.256×10－4 Wb 1.256×10－4 Wb (2)8.4×10－6 Wb第四章 第4节 法拉第电磁感应定律课时达标训练 新人教版选修3-2一、单项选择题1．一金属圆环水平固定放置, 现将一竖直的条形磁铁, 在圆环上方沿圆环轴线从静止开始释放, 在条形磁铁穿过圆环的过程中, 条形磁铁与圆环( )A ．始终相互吸引B ．始终相互排斥C ．先相互吸引, 后相互排斥D ．先相互排斥, 后相互吸引2．如图甲所示, 长直导线与闭合金属线框位于同一平面内, 长直导线中的电流i 随时间t 的变化关系如图乙所示. 在0～T 2时间内, 直导线中电流向上, 则在T2～T 时间内, 线框中感应电流的方向与所受安培力情况是( )A ．感应电流方向为顺时针, 安培力的合力方向向左B ．感应电流方向为逆时针, 安培力的合力方向向右C ．感应电流方向为顺时针, 安培力的合力方向向右D ．感应电流方向为逆时针, 安培力的合力方向向左3.如图所示, 通电螺线管两侧各悬挂一个小铜环, 铜环平面与螺线管截面平行. 当电键S 接通瞬间, 两铜环的运动情况是( )A ．同时向两侧推开B ．同时向螺线管靠拢C ．一个被推开, 一个被吸引, 但因电源正负极未知, 无法具体判断D ．同时被推开或同时向螺线管靠拢, 因电源正负极未知, 无法具体判断4．电阻R 、电容器C 与一个线圈连成闭合回路, 条形磁铁静止在线圈的正上方, N 极朝下, 如图所示. 现使磁铁开始自由下落, 在N 极接近线圈上端过程中, 流过R 的电流方向和电容器极板的带电情况是( )A．从a到b, 上极板带正电B．从a到b, 下极板带正电C．从b到a, 上极板带正电D．从b到a, 下极板带正电5.如图所示, ab为一金属杆, 它处在垂直于纸面向里的匀强磁场中, 可绕a点在纸面内转动; S是以a为圆心位于纸面内的金属圆环. 在杆转动过程中, 杆的b端与金属环保持良好接触; A为电流表, 其一端与金属环相连, 一端与a点良好接触. 当杆沿顺时针方向转动时, 某时刻ab杆的位置如图所示, 则此时刻( )A．电流表中电流的方向由c→d; 作用于ab的安培力向右B．电流表中电流的方向由c→d; 作用于ab的安培力向左C．电流表中电流的方向由d→c; 作用于ab的安培力向右D．无电流通过电流表, 作用于ab的安培力为零二、多项选择题6.如图所示, 闭合金属圆环沿垂直于磁场方向放置在有界匀强磁场中, 将它从匀强磁场中匀速拉出, 以下各种说法中正确的是( )A．向左拉出和向右拉出时, 环中的感应电流方向相反B．向左或向右拉出时, 环中感应电流方向都是沿顺时针方向的C．向左或向右拉出时, 环中感应电流方向都是沿逆时针方向的D．环在离开磁场之前, 圆环中无感应电流7.如图所示, 用一根长为L、质量不计的细杆与一个上孤长为l0、下弧长为d0的金属线框的中点联结并悬挂于O点, 悬点正下方存在一个上弧长为2l0、下弧长为2d0的方向垂直纸面向里的匀强磁场, 且d0≪L. 先将线框拉开到如图所示位置, 松手后让线框进入磁场, 忽略空气阻力和摩擦力, 下列说法正确的是( )A．金属线框进入磁场时感应电流的方向为a→b→c→d→aB．金属线框离开磁场时感应电流的方向为a→b→c→d→aC．金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等D．向左摆动进入或离开磁场的过程中, 所受安培力方向向右; 向右摆动进入或离开磁场的过程中, 所受安培力方向向左8.如图所示, “U”形金属框架固定在水平面上, 金属杆ab与框架间无摩擦. 整个装置处于竖直方向的磁场中. 若因磁场的变化, 使杆ab向右运动, 则磁感应强度( )A．方向向下并减小B．方向向下并增大C．方向向上并增大 D．方向向上并减小关.三、非选择题9．某同学在学习了法拉第电磁感应定律之后, 自己制作了一个手动手电筒. 如图所示是手电筒的简单结构示意图, 左右两端是两块完全相同的条形磁铁, 中间是一根绝缘直杆, 由绝缘细铜丝绕制的多匝环形线圈只可在直杆上自由滑动, 线圈两端接一灯泡, 晃动手电筒时线圈也来回滑动, 灯泡就会发光, 其中O点是两磁极连线的中点, a、b两点关于O点对称.(1)试分析其工作原理;(2)灯泡中的电流方向是否变化.答案1．解析: 选 D 在条形磁铁靠近圆环的过程中, 通过圆环的磁通量不断增加, 会产生感应电流, 从而阻碍条形磁铁的运动, 所以此过程中它们是相互排斥的, 当条形磁铁穿过圆环后, 通过圆环的磁通量又会减小, 产生一个与原磁场相同的感应磁场, 阻碍原磁通量的减小, 所以圆环与条形磁铁间有相互吸引的作用力, D 正确.2．解析: 选C 在T2～T 时间内, 直导线中的电流方向向下增大, 穿过线框的磁通量垂直纸面向外增加, 由楞次定律知感应电流方向为顺时针, 线框所受安培力的合力由左手定则可知向右, C 正确.3．解析: 选 A 当电路接通瞬间, 穿过线圈的磁通量增加, 使得穿过两侧铜环的磁通量都增加, 由楞次定律可知, 两环中感应电流的磁场与线圈两端的磁场方向相反, 即受到线圈磁场的排斥作用, 使两铜环分别向外侧移动, A 正确.4．解析: 选D 磁铁N 极接近线圈的过程中, 线圈中有向下的磁场, 并且磁通量增加, 由楞次定律可得, 感应电流的方向为b →R →a , 故电容器下极板带正电, 上极板带负电, D 正确.5．解析: 选A 金属杆顺时针转动切割磁感线, 由右手定则可知产生a 到b 的感应电流, 电流由c →d 流过电流表, 再由左手定则知此时ab 杆受安培力向右, 故A 正确.6．解析: 选BD 将金属圆环不管从哪边拉出磁场, 穿过闭合圆环的磁通量都要减少, 根据楞次定律可知, 感应电流的磁场要阻碍原磁通量的减少, 感应电流的磁场方向与原磁场方向相同, 应用安培定则可以判断出感应电流的方向是顺时针方向的, 选项B 正确, A 、C 错误; 另外在圆环离开磁场前, 穿过圆环的磁通量没有改变, 该种情况无感应电流, D 正确.7．解析: 选BD 当线框进入磁场时, dc 边切割磁感线, 由楞次定律可判断, 感应电流的方向为: a →d →c →b →a ; 当线框离开磁场时, 同理可判其感应电流的方向为: a →b →c →d →a , A 错误, B 正确; 线框dc 边(或ab 边)进入磁场或离开磁场时, 都要切割磁感线产生感应电流, 机械能转化为电能, 故dc 边进入磁场与ab 边离开磁场的速度大小不相等, C 错误; 由“来拒去留”知, D 正确.8．解析: 选AD 因磁场变化, 发生电磁感应现象, 杆ab 中有感应电流产生, 而使杆ab 受到磁场力的作用, 并发生向右运动. 而杆ab 向右运动, 使得闭合回路中磁通量有增加的趋势, 说明原磁场的磁通量必定减弱, 即磁感应强度正在减小, 与方向向上、向下无关.9．解析: (1)线圈来回滑动时, 穿过线圈的磁通量不断变化, 线圈中产生感应电流, 灯泡发光.(2)线圈由a 滑至b 过程中, 磁场方向向左, 穿过线圈的磁通量先减小后增加, 根据楞次定律, 灯泡中电流方向先由右向左, 后由左向右.同样可判断线圈由b 滑至a 过程中, 灯泡中电流方向先由右向左, 后由左向右. 所以线圈中电流方向不断变化.答案: (1)见解析(2)变化第四章第4节法拉第电磁感应定律课时达标训练新人教版选修3-2一、单项选择题1．穿过一个单匝线圈的磁通量始终保持每秒均匀地减少2 Wb, 则( )A．线圈中感应电动势每秒增加2 VB．线圈中感应电动势每秒减小2 VC．线圈中无感应电动势D．线圈中感应电动势大小不变2．如图所示, 在竖直向下的匀强磁场中, 将一水平放置的金属棒ab以水平速度v0抛出, 运动过程中棒的方向不变, 不计空气阻力, 那么金属棒内产生的感应电动势将( )A．越来越大B．越来越小C．保持不变 D．方向不变, 大小改变3．环形线圈放在均匀磁场中, 如图甲所示, 设在第1 s内磁感线垂直于线圈平面向里, 若磁感应强度随时间变化的关系如图乙所示, 那么在第2 s内线圈中感应电流的大小和方向是( )A．感应电流大小恒定, 顺时针方向B．感应电流大小恒定, 逆时针方向C．感应电流逐渐增大, 逆时针方向D．感应电流逐渐减小, 顺时针方向4．如图所示, 在匀强磁场中, MN、PQ是两条平行金属导轨, 而ab、cd为串有电压表和电流表的两根金属棒, 两只电表可看成理想电表. 当两棒以相同速度向右匀速运动时(运动过程中两棒始终与导轨接触)( )A．电压表有读数; 电流表有读数B．电压表无读数; 电流表无读数C．电压表有读数; 电流表无读数D ．电压表无读数; 电流表有读数5．如图所示, 一个半径为L 的半圆形硬导体AB 以速度v , 在水平U 型框架上匀速滑动, 匀强磁场的磁感应强度为B , 回路电阻为R 0, 半圆形硬导体AB 的电阻为r , 其余电阻不计, 则半圆形导体AB 切割磁感线产生感应电动势的大小及AB 之间的电势差分别为( )A ．BLv ;BLvR 0R 0＋rB ．2BLv ; BLvC ．2BLv ; 2BLvR 0R 0＋rD ．BLv ; 2BLv二、多项选择题6．有一种高速磁悬浮列车的设计方案是: 在每节车厢底部安装强磁铁(磁场方向向下), 并且在沿途两条铁轨之间平放一系列线圈. 下列说法中正确的是( )A ．列车运动时, 通过线圈的磁通量会发生变化B ．列车速度越快, 通过线圈的磁通量变化越快C ．列车运动时, 线圈中会产生感应电动势D ．线圈中的感应电动势的大小与列车速度无关7．(山东高考)如图所示, 一端接有定值电阻的平行金属轨道固定在水平面内, 通有恒定电流的长直绝缘导线垂直并紧靠轨道固定, 导体棒与轨道垂直且接触良好. 在向右匀速通过M 、N 两区的过程中, 导体棒所受安培力分别用F M 、F N 表示. 不计轨道电阻. 以下叙述正确的是( )A ．F M 向右B ．F N 向左C ．F M 逐渐增大D ．F N 逐渐减小8.如图所示, 长为L 的金属导线弯成一圆环, 导线的两端接在电容为C 的平行板电容器上, P 、Q 为电容器的两个极板, 磁场垂直于环面向里, 磁感应强度以B ＝B 0＋kt (k >0)随时间变化, t ＝0时, P 、Q 两板电势相等, 两板间的距离远小于环的半径, 经时间t , 电容器P 板( )A ．不带电B ．所带电荷量与t 无关C ．带正电, 电荷量是kL 2C4πD ．带负电, 电荷量是kL 2C4π三、非选择题9.一个边长为a＝1 m的正方形线圈, 总电阻为R＝2 Ω, 当线圈以v＝2 m/s的速度通过磁感应强度B＝0.5 T的匀强磁场区域时, 线圈平面总保持与磁场垂直. 若磁场的宽度b>1 m, 如图所示, 求:(1)线圈进入磁场过程中感应电流的大小;(2)线圈在穿过整个磁场过程中释放的焦耳热.10.如图所示, 两根足够长的金属导轨ab、cd竖直放置, 导轨间距离为L, 电阻不计. 在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡. 整个系统置于匀强磁场中, 磁感应强度方向与导轨所在平面垂直. 现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放. 金属棒下落过程中保持水平, 且与导轨接触良好. 已知某时刻后两灯泡保持正常发光. 重力加速度为g. 求:(1)磁感应强度的大小;(2)灯泡正常发光时导体棒的运动速率.答案1．解析: 选D 因线圈的磁通量均匀变化, 所以磁通量的变化率ΔΦΔt 为一定值, 又因为是单匝线圈, 据E ＝ΔΦΔt可知选项D 正确.2．解析: 选 C 由于导体棒中无感应电流, 故棒只受重力作用, 导体棒做平抛运动, 水平速度v 0不变, 即切割磁感线的速度不变, 故感应电动势保持不变, C 正确.3．解析: 选B 由B t 图知, 第2秒内ΔB Δt 恒定, 则E ＝ΔB Δt S 也恒定, 故感应电流I ＝ER 大小恒定, 又由楞次定律判断知电流方向沿逆时针方向, B 正确, A 、C 、D 错误.4．解析: 选 B 在两棒以相同速度向右匀速运动的过程中, 磁通量不变, 无感应电流产生. 根据电压表和电流表的测量原理知, 两表均无读数, B 正确.5．解析: 选C 半圆形导体AB 切割磁感线的有效长度为2L , 对应的电动势为E ＝2BLv ,AB 间的电势差U AB ＝E R 0＋r R 0＝2BLvR 0R 0＋r, C 正确.6．解析: 选ABC 列车运动时, 安装在每节车厢底部的强磁铁产生的磁场使通过线圈的磁通量发生变化; 列车速度越快, 通过线圈的磁通量变化越快, 根据法拉第电磁感应定律可知, 由于通过线圈的磁通量发生变化, 线圈中会产生感应电动势, 感应电动势的大小与通过线圈的磁通量的变化率成正比, 与列车的速度有关. 由以上分析可知, A 、B 、C 正确, D 错误.7．解析: 选BCD 由题意可知, 根据安培定则, 在轨道内的M 区、N 区通电长直导线产生的磁场分别垂直轨道平面向外和向里, 由此可知, 当导体棒运动到M 区时, 根据右手定则可以判定, 在导体棒内产生的感应电流与长直绝缘导线中的电流方向相反, 再根据左手定则可知, 金属棒在M 区时受到的安培力方向向左, 因此A 选项不正确; 同理可以判定B 选项正确; 再根据导体棒在M 区匀速靠近长直绝缘导线时对应的磁场越来越大, 因此产生的感应电动势越来越大, 根据闭合电路的欧姆定律和安培力的公式可知, 导体棒所受的安培力F M 也逐渐增大, 故C 选项正确; 同理D 选项正确.8．解析: 选BD 磁感应强度以B ＝B 0＋kt (k >0)随时间变化, 由法拉第电磁感应定律得: E ＝ΔΦΔt ＝S ΔB Δt ＝kS , 而S ＝L 24π, 经时间t 电容器P 板所带电荷量Q ＝EC ＝kL 2C 4π; 由楞次定律知电容器P 板带负电, B 、D 正确.9．解析: (1)根据E ＝Blv , I ＝ER知I ＝Bav R ＝0.5×1×22A ＝0.5 A (2)线圈穿过磁场过程中, 由于b >1 m,故只在进入和穿出时有感应电流, 故Q ＝2I 2Rt ＝2I 2R ·a v ＝2×0.52×2×12J ＝0.5 J答案: (1)0.5 A (2)0.5 J10．解析: (1)设小灯泡的额定电流为I 0, 有 P ＝I 20R ①由题意, 在金属棒沿导轨竖直下落的某时刻后, 小灯泡保持正常发光, 流经MN 的电流为I ＝2I 0 ②此时金属棒MN 所受的重力和安培力相等, 下落的速度达到最大值, 有 mg ＝BLI ③联立①②③式得B ＝mg2LR P④ (2)设灯泡正常发光时, 导体棒的速率为v , 由电磁感应定律与欧姆定律得 E ＝BLv ⑤ E ＝RI 0⑥联立①②④⑤⑥式得v ＝2Pmg⑦答案: (1)mg 2L R P (2)2P mg第四章 第5节 电磁感应现象的两类情况课时达标训练 新人教版选修3-2一、单项选择题1.如图所示, 在一水平光滑绝缘塑料板上有一环形凹槽, 有一带正电小球质量为m , 电荷量为q , 在槽内沿顺时针做匀速圆周运动, 现加一竖直向上的均匀变化的匀强磁场, 且B 逐渐增加, 则( )A ．小球速度变大B ．小球速度变小C ．小球速度不变D ．以上三种情况都有可能2.如图所示, 竖直放置的两根平行金属导轨之间接有定值电阻R , 质量不能忽略的金属棒与两导轨始终保持垂直并良好接触且无摩擦, 金属棒与导轨的电阻均不计, 整个装置放在匀强磁场中, 磁场方向与导轨平面垂直, 金属棒在竖直向上的恒力F 作用下加速上升的一段时间内, 力F 做的功与安培力做的功的代数和等于( )A ．金属棒的机械能增加量B ．金属棒的动能增加量C ．金属棒的重力势能增加量D ．电阻R 上放出的热量3．如图所示, 金属棒ab 置于水平放置的光滑框架cdef 上, 棒与框架接触良好, 匀强磁场垂直于ab 棒斜向下. 从某时刻开始磁感应强度均匀减小, 同时施加一个水平方向上的外力F 使金属棒ab 保持静止, 则F ( )A．方向向右, 且为恒力B．方向向右, 且为变力C．方向向左, 且为变力 D．方向向左, 且为恒力4．如图甲所示, 平面上的光滑平行导轨MN、PQ上放着光滑导体棒ab、cd, 两棒用细线系住, 细线拉直但没有张力. 开始时匀强磁场的方向如图甲所示, 而磁感应强度B随时间t的变化如图乙所示, 不计ab、cd间电流的相互作用, 则细线中的张力大小随时间变化的情况为图丙中的( )A B C D丙5. (福建高考)如图甲所示, 一圆形闭合铜环由高处从静止开始下落, 穿过一根竖直悬挂的条形磁铁, 铜环的中心轴线与条形磁铁的中轴线始终保持重合. 若取磁铁中心O为坐标原点, 建立竖直向下为正方向的x轴, 则图乙中最能正确反映环中感应电流i随环心位置坐标x变化的关系图象是( )甲A B C D乙二、多项选择题6．如图所示, 导体AB在做切割磁感线运动时, 将产生一个电动势, 因而在电路中有电流通过, 下列说法中正确的是( )。
高中物理人教版选修3-2课后习题整理
高中物理人教版3-2各章节课后习题4.14.21．图4.2-8所示的匀强磁场中有一个矩形闭合导线框。
在下列几种情况下，线框中是否产生感应电流？(1) 保持线框平面始终与磁感线垂直，线框在磁场中上下运动（图甲）。
(2) 保持线框平面始终与磁感线垂直，线框在磁场中左右运动（图乙）。
(3) 线框绕轴线 AB 转动（图丙）。
4.34.44.54.64.75.11. 让一个蹄形磁铁靠近白炽灯，观察灯丝，可以看到什么现象？这是什么原因造成的？2. 有人说，在图 5.1-3 中，线圈平面转到中性面的瞬间，穿过线圈的磁通量最大，因而线圈中的感应电动势最大；线圈平面跟中性面垂直的瞬间，穿过线圈的磁通量为零，因而感应电动势为零。
这种说法对不对？为什么？3. 图 5.1-3 中，设磁感应强度为 0.01 T，单匝线圈 AB 边长为 20 cm，宽 AD 为 10 cm，转速 n 为 50 r/s，求线圈转动时感应电动势的最大值。
4. 一台发电机在产生正弦式电流。
如果发电机电动势的峰值为E m ＝ 400 V，线圈匀速转动的角速度为ω＝ 314 rad/s，试写出电动势瞬时值的表达式。
如果这个发电机的外电路只有电阻元件，总电阻为2 kΩ，电路中电流的峰值为多少？写出电流瞬时值的表达式。
5. 如图5.1-5所示，KLMN是一个竖直的矩形导线框，全部处于磁感应强度为B的水平匀强磁场中，线框面积为S，KL边水平，线框绕某竖直固定轴以角速度ω匀速转动。
在 KL 边与磁场方向到达 30°角的时刻（图示位置），导线框中产生的瞬时电动势 e的大小是多少？标出线框此时电流的方向。
已知线框按俯视的逆时针方向转动。
5.21. 我国电网中交变电流的周期是 0.02 s，1 s内电流方向发生多少次改变？2. 一个电容器，当它的两个极板间的电压超过 10 V 时，其间的电介质就可能被破坏而不再绝缘，这个现象叫做电介质的击穿，这个电压叫做这个电容器的耐压值。
物理：5.1《交变电流》导学案(新人教版选修3-2)
一、交变电流【学习重点】重点是交变电流产生分析及变化规律的推导；【学习难点】难点是交变电流的变化规律及应用【学习过程】问题一交变电流（1）________随时间做_________变化的电流叫做交变电流，简称交流；（2）________不随时间变化的电流称为直流；（3）________和_______都不随时间变化的电流叫做_________电流；练习：如图所示的的几种电流随时间变化的图线中，属于交变电流的是_______，属于正弦式交变电流的是______。
问题二交变电流的产生如图5－1－1所示为矩形线圈在匀强磁场中匀速转动的四个过程：1．过程分析2．结论：（1）在线圈转动时，磁通量最大时，磁通量的变化率__________；磁通量为0时，磁通量变化率_______；感应电动势的大小由_____________________决定，与___________无关。
（2）中性面：_______________________________，如图有________、_________位置；磁通量的变化率____________感应电动势e ＝________，_______感应电流感应电流方向________，线圈转动一周，感应电流方向改变______次(3线圈平面处于跟中性面垂直的位置时，线圈平面平行于磁感线，磁通量为 ，磁通量的变化率 ，感应电动势、感应电流均 ，电流方向 . 问题三 交变电流的变化规律● 推导：从中性面计时，t 时刻线圈中的感应电动势e 的推导： 1、 线圈转过的角度为 θ =__________2、 ab 边的线速度跟磁感线方向的夹角为______________3、 ab 边的线速度大小_______________4、 ab 边产生的感应电动势e ab =_____________________________5、 线圈产生的电动势e =_____________________________6、 N 匝线圈产生的电动势e =_____________________________ ● 结论：（1） 交流电的电动势按正弦规律变化；（2） 当θ =90°，即线圈处于__________位置时，电动势最大，即电动势的峰值E m =_____________ （3） 交变电流的电动势随时间变化规律为 （4） 当负载为电灯等纯电阻用电器时：①电流按正弦规律为______________________________ ②电压按正弦规律变化____________________________特点【范例精析】 例1、矩形线圈在匀强磁场中匀速转动，在线圈平面经过中性面瞬间： A.线圈平面与磁感线平行；B.通过线圈的磁通量最大；C.线圈中的感应电动势最大；D.线圈中感应电动势的方向突变。
高中物理 第四章 电磁感应 第6节 互感和自感讲义(含解析)新人教版选修3-2-新人教版高二选修3-
第6节互感和自感1．当一个线圈中的电流变化时，会在另一个线圈中产生感应电动势，这种现象叫互感，互感的过程是一个能量传递的过程。
2．当一个线圈中的电流变化时，会在它本身激发出感应电动势，叫自感电动势，自感电动势的作用是阻碍线圈自身电流的变化。
3．自感电动势的大小为E ＝L ΔI Δt，其中L 为自感系数，它与线圈大小、形状、圈数，以及是否有铁芯等因素有关。
4．当电源断开时，线圈中的电流不会立即消失，说明线圈中储存了磁场能。
一、互感现象1．定义两个相互靠近的线圈，当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势的现象。
产生的电动势叫做互感电动势。
2．应用互感现象可以把能量由一个线圈传递到另一个线圈，变压器、收音机的“磁性天线”就是利用互感现象制成的。
3．危害互感现象能发生在任何两个相互靠近的电路之间。
在电力工程和电子电路中，互感现象有时会影响电路正常工作。
二、自感现象和自感系数1．自感现象 当一个线圈中的电流变化时，它产生的变化的磁场在它本身激发出感应电动势的现象。
2．自感电动势 由于自感而产生的感应电动势。
3．自感电动势的大小E ＝L ΔI Δt，其中L 是自感系数，简称自感或电感，单位：亨利，符号为H 。
4．自感系数大小的决定因素自感系数与线圈的大小、形状、圈数，以及是否有铁芯等因素有关。
三、磁场的能量1．自感现象中的磁场能量(1)线圈中电流从无到有时：磁场从无到有，电源的能量输送给磁场，储存在磁场中。
(2)线圈中电流减小时：磁场中的能量释放出来转化为电能。
2．电的“惯性”自感电动势有阻碍线圈中电流变化的“惯性”。
1．自主思考——判一判(1)两线圈相距较近时，可以产生互感现象，相距较远时，不产生互感现象。
(×)(2)在实际生活中，有的互感现象是有害的，有的互感现象可以利用。
(√)(3)只有闭合的回路才能产生互感。
(×)(4)线圈的自感系数与电流大小无关，与电流的变化率有关。
高中物理 4.3《楞次定律》教学设计 新人教版选修3-2
楞次定律教学设计教学目标1.通过实验探究与交流讨论获知楞次定律2.能够利用楞次定律判定感应电流的方向3.较全面理解楞次定律的物理意义，从而进一步理解“磁生电〞重点：理解楞次定律并能利用其判断感应电流的方向难点：对楞次定律“阻碍〞的理解教学设计一、复习与引入1. 产生感应电流的条件是什么？2. 你知道感应电流的方向可能与哪些因素有关吗？如何判断其方向呢？二、新课教学学生分组自行设计实验：⒈学生实验一、探索电流计指针偏转方向与通入电流方向的关系结论：“+〞进右偏；“—〞进左偏⒉学生实验二、探索“感应电流的磁场方向与原磁场方向关系〞。
⑴根据图中条形磁铁N、S极插入或拔出时的电流计的偏转方向的实验结果，标出线圈中感应电流的方向。
⑵分析产生过程：ⅠN极插入螺线管时：①穿过螺线管内部的原磁场的磁感线方向：②穿过螺线管内部原磁场的磁通量的变化：③由安培定那么判定感应电流的磁场方向是：④感应电流的磁场方向与原磁场方向关系：ⅡS极插入螺线管时：①穿过螺线管内部的原磁场的磁感线方向：②穿过螺线管内部原磁场的磁通量的变化：③由安培定那么判定感应电流的磁场方向是：④感应电流的磁场方向与原磁场方向关系：ⅢN极拔出螺线管时：①穿过螺线管内部的原磁场的磁感线方向：②穿过螺线管内部原磁场的磁通量的变化：③由安培定那么判定感应电流的磁场方向是：④感应电流的磁场方向与原磁场方向关系：ⅣS极拔出螺线管时：①穿过螺线管内部的原磁场的磁感线方向：②穿过螺线管内部原磁场的磁通量的变化：③由安培定那么判定感应电流的磁场方向是：④感应电流的磁场方向与原磁场方向关系：⑶各实验小组分析归纳：当原磁场穿过螺线管的磁通量增加时，感应电流的磁场方向与引起感应电流的原磁场方向相反；当原磁场穿过螺线管的磁通量减少时，感应电流的磁场方向与引起感应电流的原磁场方向相同。
⑷各实验小组交流，探讨所得结果的共同点得出结论：“增—反；减—同〞⑸引导学生讨论：在上述电磁感应现象中,感应电流产生的磁场对于发生电磁感应现象的过程起着什么作用呢？从感应电流的磁场与原磁场间的方向以及它们相互作用的角度看是顺应还是阻碍？观看flash动画：从中能得到什么启发？概括总结：㈠楞次定律：⒈内容：感应电流具有这样的方向，感应电流的磁场总是阻碍引起感应电流的磁通量的变化⒉理解：⑴阻碍不是阻止⑵通过划分句子成分的方法理解楞次定律：感应电流的磁场总是阻碍引起感应电流的磁通量的变化学生思考并回答“磁生电〞的本质是什么？各小组进行“思考与讨论〞学生自学解决例题1引导学生总结判断感生电流方向的方法步骤：①明确研究对象为那一部分电路；②确定原磁场的方向；③确定原磁场磁通量的变化情况；④根据楞次定律判定感应磁场的方向；⑤由安培定那么判定感应电流方向各小组讨论学习例题2讲解例题2各小组进行“思考与讨论〞〔提示学生与左手定那么应用的场景作对比〕㈡右手定那么⒈内容：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使拇指指向导线的运动方向，这时四指所指的方向就是感应电流的方向。
人教版高中物理选修3-3全册导学案3-3-12
【课题名称】液体课型新授课课时12【学习目标】1．知道液体表面有收缩的趋势；了解液体表面张力的意义和方向；了解表面张力系数2．知道液体对固体有浸润和不浸润的特点了解毛细现象及其生活和生产中的应用。
【学习重点】液体的微观结构及其宏观解释【学习难点】液体的微观结构及其宏观解释【学法指导】自主阅读、合作交流【导学过程】（学习方式、学习内容、学习程序、问题）【导学笔记】预习导学（15分钟）课前自主学习请学生自主学习教材第九章第4节P37至P41。
“快速阅读，完成下列问题，将问题答案用铅笔划在书上”1、液体的表面张力（1）液体内部：r≈r0，分子间作用力为______________。
（2）液体表面：r>r0，分子间作用力表现为______________。
(3) 表面张力：在液体表面任意画一条线，线两侧的液体之间的作用力是引力，称为液体的表面张力，它的作用使液体表面绷紧，表面张力的方向与液面相切，而且垂直于两部分液面的分界线，大小f与分界线的长度L成正比，即f=σL。
式中σ叫做表面张力系数，单位：N/m，它与液体的性质、温度有关，与液体大小无关。
2、浸润和不浸润（1）浸润：一种液体______________________________，这种现象叫浸润。
（2）不浸润：一种液体______________________________，这种现象叫不浸润。
自己懂了什么，还有哪些问题没弄透。
学生代表发言4、毛细现象（1）浸润液体在细管中________的现象，以及不浸润液体在细管中_______的现象，称为毛细现象。
（2）实验和理论分析都说明，对于一定液体和一定材质的管壁，管的内径越_____，液体所能达到的高度越高。
5、液晶（1）液晶：是一种特殊的物质，具有液体流动性，又像晶体那样有光学各向_____性。
（2）液晶应用：液晶显示器，人造生物膜。
展示导思（15分钟）课中合作探究1、液体的微观结构2、浸润不浸润解释：附着层液体分子比液体内部___________，附着层内液体分子间距离______r0，附着层内分子间作用表现为________力，附着层有__________的趋势，表现为不浸润。
【赢在课堂】2014年高中物理(新课标人教版)选修3-2配套课件 5.1
目录
退出
3.正弦交流电的变化规律 当闭合线圈由中性面位置(图中 O1O2 位置)开始在匀强磁场中匀速 转动时,根据法拉第电磁感应定律,线圈中产生的感应电动势随时间而 变化的函数是正弦函数。
目录
退出
(1)函数特点: 瞬时电动势 e=Emsin ωt 瞬时电流 i=Imsin ωt 瞬时电压 u=Umsin ωt 其中 Em、Im、Um 分别表示电动势、电流、电压的峰值。 (2)图象特点 按正弦规律变化的交变电流,其图象是一条正弦曲线,如图所示。
目录
退出
中性面、中性面的垂面位置的特性比较
中性面 位置 磁通量 磁通量变化率 感应电动势 线圈边缘线速度 与磁场方向夹角 感应电流 电流方向 线圈平面与 磁场垂直 最大 0 0 0 0 改变 中性面的垂面 线圈平面与 磁场平行 0 最大 最大 90° 最大 不变
目录
退出
二、交变电流的变化规律
活动与探究 2
目录
退出
(2)线圈在由丙转到丁的过程中,AB 边中电流向哪个方向流动? 答案:磁感线的方向由 N 指向 S,当线圈由丙转到丁的过程中,向右 穿过线圈 DABC 的磁通量减少,根据楞次定律和安培定则可判断 AB 中 的电流方向为由 A 流向 B。 (3)当线圈转到什么位置时线圈中没有电流? 答案:当线圈转到甲和丙位置(中性面位置)时,AB、CD 的速度方向 都与磁感线方向平行,不切割磁感线,故线圈中没有感应电动势,没有感 应电流。
第五章
交变电流
目录
退出
1
交变电流
目录
退出
课前预习导学
目录
退出Βιβλιοθήκη 目标导航学习目标 1.能说出交流电、 直流电的概 念。 2. 在线圈转动产生交流电时 , 会分 析其电动势和电流方向的变化。 3. 能写出正弦交流电变化规律的 表达式,明确其峰值、瞬时值的含 义。 律。 难点: 对交变电流图象的理解与应 用。 重点: 结合交变电流的瞬时值 表达式及图象分析交变电流的规 重点难点
【赢在课堂】2014年高中物理(新课标人教版)选修3-2配套课件 5.2
目录
退出
迁移与应用 1 如图所示为一交变电流随时间变化的图象,求此交变电流的有效 值。
答案: 5A 解析:由有效值的定义可得 I2R·T=I1 2 R· + I2 2 R·
2 2 1 2 4 2 1 2 T 2 T 2
即 I2=( )2· A2+( )2· A2 解得 I= 5A。
目录 退出
计算交变电流有效值的依据是电流的热效应,解题时,还要注意以 下几个问题: 1.交变电流产生的热量,与电流的方向无关。 2.求解有效值时,时间一般只选取一个周期。 3.计算有效值的基础是求恒定电流产生的热量和交变电流产生的 热量,这类题的图象都是由矩形波或正弦波组合而成的,交变电流在一 个周期内产生的热量,等于各部分电流产生的热量之和。
C。
目录 退出
正弦交流电四值的比较
物理含义 瞬 时 值 最 大 值 交变电流某一时刻的 值 最大的瞬时值 重要关系 e=Emsinωt i=Imsinωt Em=nBSω Im=
������m ������+������
适用情况 分析线圈某一时刻的受力情 况 确定用电器的耐压值
目录
退出
(1)计算与电流热效应相关 有效 值 跟交变电流的热效应等效的 恒定电流值 E=Em/ 2 U=Um/ 2 I=Im/ 2 的量(如功率、热量) (2)交流电表的测量值 (3)电气设备标注的额定电 压、额定电流 (4)保险丝的熔断电流
目录 退出
1 ������
T,当线圈以 300 r/min
答案:(1)35.4 V (3)0.16 C
(2)31.86 V
1 ������
3.54 A
300 V=50 60
解析:(1)Em=NBSω=100× ×0.05×2π× E=
新人教选修3-2高中物理教材全解
选修3-2教材全解第四章电磁感应第1节划时代的发现目的：科学是人做的，科学是为人的――科学中的人文精神。
教学中不一定占用课时关于法拉第，过去说得多的：穷苦、顽强、不为名利现在：除此之外还有，甚至更重要的是――（1）正确的指导思想（自然现象的相互联系）（2）抹去科学学家头上的光环，正确认识失败科学史上许多重要发现和发明，常被人们有意无意地罩上神秘的光环，似乎科学家都是呼风唤雨的魔术师。
但是我们在这里看到，具有闪光思维的奥斯特和法拉第，在做出伟大发现的过程中也受着历史局限性的束缚，也有过“可笑”的疏忽与失误。
他们是伟大的，但也是可以学习的真实的人。
麦克斯韦曾就法拉第的著作说道：“他既告诉我们成功的经验，也告诉我们不成功的经验；既告诉我们那些成熟的想法，也告诉我们他的粗糙想法。
读者的能力可能远不及他，但是感到的共鸣却常常多于钦佩，并且会引起这样一种信念：如果自己有这样的机会，也会成为一个发现者。
”P5，在这样的思想的指导下，阅读材料后面有两个问题：1. 科学家对自然现象、自然规律的某些“信念”，在科学发现中起着重要作用吗？（背后的思想：科学规律不是简单的归纳）2. 教科书、科学论文等，是不是应该把科学发现中的失败与挫折也表现出来？第2节探究电磁感应的产生条件这节课不是让学生“发现”电磁感应的产生条件，只是让学生重复前人的工作，对这个过程有所体验。
探究≠学生自己发现完整的定律探究：学生主动地学，在教师的引导下学生自己发现问题、解决问题，从而变未知为已知。
课程标准的要求：“收集资料，了解电磁感应现象的发现过程，体会人类探索自然的科学态度和科学精神。
”“通过实验，理解感应电流的产生条件。
”落实在第1、2两节。
教学过程与过去大致相同，但写得更具体、更细致，行文语气也不一样。
第3节法拉第电磁感应定律教学中可以与第4节楞次定律对调定量公式不是课堂实验能够得出来的。
过去常说“精确的实验表明”，比较含糊，好像法拉第时代精确地测量磁通量和发生变化的时间，于是就得出了这个定律。
【赢在课堂】2014年高中物理(新课标人教版)选修3-2配套课件 4.5
目录 退出
课堂合作探究
目录
退出Leabharlann 问题导学一、电磁感应现象中的感生电场
目录
退出
答案:AD 解析:感生电场中电场线的方向用楞次定律来判定:原磁场向上且 磁感应强度在增大,在周围有闭合导线的情况下,感应电流的磁场方向 应与原磁场方向相反,即感应电流的磁场方向向下,再由右手螺旋定则 得到感应电流的方向是:从上向下看应为顺时针方向,则感生电场的方 向从上向下看也为顺时针方向;同理可知,原磁场方向向上且磁感应强 度减小时,感生电场的方向从上向下看应为逆时针方向。选项 A、D 正 确。
目录
退出
3.感生电动势:由于感生电场的作用,推动导体中自由电荷 定向移动而产生的电动势叫感生电动势。 感生电动势在电路中的作用就是电源,其产生电动势的导体就是内 电路,当它与外电路连接后就会对外电路供电。其非静电力就是 感生电场对自由电荷的作用。
预习交流 1
变化的磁场周围产生感生电场,这种感生电场是否与存在环形闭合 电路有关呢? 答案:变化的磁场周围一定存在感生电场,与是否存在闭合回路无 关。
目录
退出
二、电磁感应现象中的动生电场
活动与探究 2 1.什么是动生电动势,你能举例说明吗?
答案:由于导体棒做切割磁感线的运动,而在导体棒两端产生的感 应电动势,叫做动生电动势。如图所示,当导体棒 CD 在磁场中做切割磁 感线运动时,CD 间就会产生感应电动势。
目录
退出
2.动生电动势的产生与电路闭合还是断开有关吗? 答案:无关。 无论电路闭合还是断开,只要有导体做切割磁感线的运 动,电路中就有动生电动势产生。 当电路闭合,其一部分导体做切割磁感 线运动时,电路中有感应电流产生;当电路闭合,整个电路以相同速度做 切割磁感线运动时,只产生感应电动势,不产生感应电流。
山东省德州市乐陵一中高中物理 5.5 电能的输送学案 新人教版选修3-2
山东省德州市乐陵一中高中物理 5.5 电能的输送学案 新人教版选修3-2学习目标：1. 知道输电过程2. 理解为什么远距离输电要用高压3. 会分析如何减少输电线上的电压和电功率的损失学习重点：1．理论分析如何减少输电过程的电能损失．2.远距离输电的原理．学习难点：远距离输电原理图的理解．学习过程：一．输送电能的基本要求： ， 和 。
二．输电线路上的损失1.损失原因：由于输电线有 ，当电流通过输电线时，产生 ，损失一部分电能，同时输电线上有电压降，故又损失一部分 .2.降低输电损耗的途径：由P 损= = 可见，降低输电线上电能损耗的方法有哪些？这些可以减少电能损耗的方法中，行之有效的方法是：三．远距离输电原理图：R 用以上图中各量之间的关系是：课堂练习：1.在电能输送的电功率一定时，输电线上损失的功率A.与输送电压的平方成正比B.与输送电压的平方成反比C.与输送电流成正比D.与输送电流的平方成正比2.某用电器距离供电电源L ，线路上的电流为I ，若要求线路上的电压降不超过U ，已知输电导线的电阻率为ρ，那么该输电导线的横截面积的最小值是（ ） A.U lI ρ B.I 2ρ C.U lI 2ρ D.ρI 2UL 3. 用10kV 高压输送电功率为100kW 的交流电，在输电线上损失2％的电功率，输电线的总电阻为________Ω；如改用5kV 电压输送100kW 的交流电，输电线上损失的电功率为________kW.4. 一台交流发电机的输出功率为50kW ，输出电压为240V ，输电线总电阻R=30Ω，允许损失功率为输出功率的6％，为满足用电需求，则该输电线路所用的理想的升压、降压变压器的匝数比各是多少?能使多少盏“220V100W"的电灯正常发光?巩固训练：1.某发电厂原来用11kV 的交流电压输电，后来改用升压变压器将电压升高到220kV 输电，输送的电功率都是P ，若输电线路的电阻为R ，则下列说法中正确的是A.根据公式，I=P ／U ，提高电压后输电线上的电流降为原来的1／20B.根据公式I=U ／R ，提高电压后输电线上的电流增为原来的20倍C.根据公式P=I 2R ，提高电压后输电线上的功率损耗减为原来的1／400D.根据公式P=U 2／R ，提高电压后输电线上的功率损耗将增大为原来的400倍2.输电线的电阻共计r ，输送的电功率是P ，用电压U 送电，则用户能得到的电功率为A.PB.r U P P 2⎪⎭⎫ ⎝⎛-C.r U P 2-D.r U P 2⎪⎭⎫ ⎝⎛ 3.某发电厂发电机的输出电压为U 1，发电厂至学校的输电导线总电阻为R ，通过导线的电流为I ，学校得到的电压为U 2，则输电导线上损耗的功率可表示为 A.R U 21 B.()R U U 221- C.I 2R D.I(U 1-U 2)4.分别用1100V 和22000V 的电压输电，若输送的电功率相同，导线的材料和送电距离也相同，则当两次输电损失的电功率相等时，两次所用导线的横截面积之比为A.1：20B.20：1C.1：400D.400：15.如图所示，理想变压器的原线圈接高电压，降压后通过一段电阻不可忽略的线路接用电器.S 原来闭合，且R 1=R 2.现将S 断开，那么交流电压表的示数U ，交流电流表的示数I 和用电器R1上的功率P 1将分别是（ ）A.U 增大，I 增大，P 1增大B.U 增大，I 减小，P 1增大C.U 减小，I 减小，P 1减小D.U 减小，I 增大，P 1减小6.一小水电站，输出的电功率为20kW ，输电线总电阻为0.5Ω，如果先用400V 电压输送，后又改用2000V 电压输送，则输送电压提高后，输电导线上损失的电功率的变化情况是（ ）A.减少50WB.减少1200WC.减少7.68×106WD.增大7.68×106W7.甲地通过某输电线向乙地输送1.0×105kW 电功率，如果用5.5×103V 电压送电，输电线上损失的电功率为4.0×l02kW;如果改用1.1×l05V 电压送电，输电线上损失的电功率为________kW，若要求两次损失的电功率相同，则两次所用导线的横截面积之比为S1：S2=________.8.有一台内阻为1Ω的太阳能发电机，供给一个学校照明用电，如图所示，升压变压器匝数比为1：4，降压变压器的匝数比为4：1，输电线的总电阻R=4Ω，全校共22个班，每班有"220V40W"灯6盏，若全部电灯正常发光，则①发电机输出功率多大?②发电机电动势多大?③输电效率多少?④若使灯数减半并正常发光，发电机输出功率是否减半?。
【赢在课堂】2014年高中物理(新课标人教版)选修3-2配套课件 5.3
目录
退出
预习导引
1.电感器的感抗及其应用 (1)感抗 电感对交流的阻碍作用。 (2)影响感抗的因素 电感器的自感系数和交变电流的频率。自感系数越大,交变电流的 频率越高,感抗越大。 (3)实际应用 低频扼流圈——“通直流,阻交流”。 高频扼流圈——“通直流,通低频,阻高频”。
目录
退出
预习交流 1
目录
退出
目录
退出
迁移与应用 2 下列各图是电子技术中的常用电路,其中乙图中的电容器的电容 C 较小,丙图中的电容器的电容 C 较大。a、b 是部分电路的输入端,其中 输入的高频成分用 “~~”表示,低频成分用 “~”表示,直流成分用 “—”表示。 关于负载电阻 R 中得到的电流特征,下列说法中正确的是( )
电感对交变电流的阻碍作用是怎样形成的? 答案:交变电流通过线圈时,由于电流时刻在变化,线圈中产生自感 电动势,自感电动势阻碍电流的变化,就形成了对交变电流的阻碍作用。
目录
退出
2.电容器的容抗及其应用 (1)容抗 电容器对交流有一定的阻碍作用。 (2)影响容抗的因素 电容器的电容和交变电流的频率,电容越大,频率越高,容抗越小。 (3)电路中的电流 通过实验可以看到交变电流能够通过电容器,其实自由电荷并未 通过极板间的绝缘介质,只是在交变电压的作用下,电容器交替进行 充电和放电,电路中就有了电流。
3
电感和电容对交变电流的影响
目录
退出
课前预习导学
目录
退出
目标导航
学习目标 1. 通过实验了解电感对交变电流的 阻碍作用,能说出感抗与哪些因素有关。 2. 通过实验了解电容对交变电流的阻碍 作用,能说出容抗与哪些因素有关。 3. 能利用电感和电容对交变电流的影响 分析交变电路。 重点 : 电感、电容对交 变电流阻碍作用的理解。 难点 : 电感、电容对交变电 流的作用规律。 重点难点
高中物理 第四章 2探究感应电流的产生条件教案 新人教版选修3-2-新人教版高二选修3-2物理教案
《探究感应电流的产生条件》教案设计各一个，电源，滑动变阻器，导线假设干，电键。
2、多媒体课件六、教学过程[引入课题]老师演示“铝管隧道〞实验，用一个铁球和一个磁性球，在同一个管中演示他们下落的时间，发现铁球下落快，制造悬念，使学生产生疑问。
为什么磁性小球会下落的慢呢？通过这一节课的学习，我们会揭开之一谜底。
[史料介绍]师：1820年奥斯特发现了电流的磁效应，引起了科学界极大的震动。
英国物理学家法拉第对这一发现非常敏感，他立刻意识到磁和电是相互联系的，也应该能相互转化。
既然电能生磁；那么磁也一定能生成电。
同学们，如果你是当年的法拉第，为了证明由磁能生电这一假想，你将做怎样的实验尝试呢？[提出问题—猜想假设]：师：“磁生电〞，磁指的是什么？电指的是什么？学生思考回答以下问题:师：大家可以再回想一下，前面学过的电路中形成电流的条件是什么？生：电源、通路〔闭合电路〕师：而现在又是谁“生〞电？即使生电，我们怎样才能“看见〞？我们需要什么器材？怎样利用这些器材让磁去生电呢？大胆地猜一猜，动手做实验。
[介绍当年法拉第的实验猜想和装置]结合学生的猜想实验，老师介绍1925年11月28日法拉第的四个实验。
重点分析介绍四组实验中都有两个回路，其中一个是产生磁场的，另一个是验证感应电流的。
为后面设计电路埋下伏笔。
师：当年法拉第认为如果有感应电流产生，那么电流计的指针就应该始终指向某一个位置，就这样法拉第在之后的几年里一直未发现他想要的那种情况。
但是在他的科学日记里一直有这样的实验结果记录：“不行〞“毫无反应〞“未显示作用〞等；同时在他的日记里还有这样的文字“从普通的磁铁中获得电的希望，时时激励着我从实验上探求电流的感应效应。
〞对此他还进行了试验分析：如果说我的实验没有成功，那只能说我的实验还不够完善或者是还有一些隐蔽的细节没有被发现……同学们，现在的我们也有同样的信念：磁一定能生电！我们继续进行实验研究。
[设计实验进行验证]：首先我们来完成以下几个问题：1、利用所提供的仪器,设计实验，连结实验电路.〔老师展示同学连好的实验电路如以下图〕〔探究实验一〕〔探究实验二〕2、利用桌上仪器，连成电路，进行操作，让我来发现“磁生电〞。
高中物理新课标版人教版选修3-2优秀教案)交变电流}
教学设计(二)整体设计教学目的1．交变电流的产生及变化规律。
2．会用公式和图象表示交变电流。
3．培养学生观察实验能力和思维能力。
重点、难点、疑点及解决办法1．重点：交变电流产生的物理过程分析及中性面的特点。
2．难点：交变电流产生的物理过程分析。
3．疑点：当线圈处于中性面时磁通量最大，而感应电动势为零。
当线圈平行磁感线时，通过线圈的磁通量为零，而感应电动势最大。
即Φmin＝0，Em有最大值；Φmax＝BS。
Emin ＝0的理解。
4．解决办法(1)通过对矩形线圈在匀强磁场中匀速转动一周的实物演示，立体图结合侧视图的分析、特殊位置结合任一位置分析使学生了解交变电流的大小和方向是如何变化的。
(2)通过侧视图分析线圈运动方向与磁场方向B之间的关系，利用导体切割磁感线方法来处理，使问题容易理解。
教学准备手摇发电机模型、演示电流计、导线若干、微机、实物投影。
教学过程[事件1]创设情景，导入新课。
1831年法拉第发现了电磁感应现象，为人类进入电气化时代打开了大门，今天我们使用的电灯、微波炉等家用电器的交流电是怎样产生并且送到我们的家庭中来的呢？这就是这章要学习的内容，先看第一节：交流电的产生。
知识回顾教师：如何产生感应电流？请运用电磁感应的知识，设计一个发电机模型。
教师巡视教室一圈，将学生典型的两种画法用幻灯片展现。
请学生回答电路中为什么会有感应电流？学生回答，①电路闭合，②磁通量变化。
引导学生答出甲图由面积增大引起磁通量增加。
乙图是由线圈平面与磁感线的夹角变化引起磁通量变化。
[事件2]交变电流的产生。
拿出手摇发电机模型，介绍主要部件，(对照乙图)将发电机接演示用电流计缓慢转动线框一周，让学生观察电流计指针偏转情况(重复两次)。
学生：指针左右摆动一次。
这说明通过电流计的电流有何特点？[学生]电流大小变化，方向变化。
[教师]连续3次缓慢转动线框，请学生继续观察电流计指针偏转情况。
[学生]连续左右摆动3次。
[教师]这反映在连续转动线框过程中，通过电流计的电流有何特点？[学生]周期性变化。
高中物理 必修一 必修二 选修3-1 选修 3-2 课后习题完美答案 新课标人教版
必修一第一章：第一节：1、“一江春水向东流”是水相对地面（岸）的运动，“地球的公转”是说地球相对太阳的运动，“钟表时、分、秒针都在运动”是说时、分、秒针相对钟表表面的运动，“太阳东升西落”是太阳相对地面的运动。
2、诗中描写船的运动，前两句诗写景，诗人在船上，卧看云动是以船为参考系。
云与我俱东是说以两岸为参考系，云与船均向东运动，可认为云相对船不动。
3、x A=-0.44 m，x B=0.36 m第二节：1．A．8点42分指时刻，8分钟指一段时间。
B．“早”指时刻，“等了很久”指一段时间。
C．“前3秒钟”、“最后3秒钟”、“第3秒钟”指一段时间，“3秒末”指时刻。
2．公里指的是路程，汽车的行驶路线一般不是直线。
3．（1）路程是100 m，位移大小是100 m。
（2）路程是800 m，对起跑点和终点相同的运动员，位移大小为0；其他运动员起跑点各不相同而终点相同，他们的位移大小、方向也不同。
4．解答3 m 8 m 0 5 m -8 m -3 m0 5 m -3 m 5 m -8 m -3 m 第三节：1．（1）1光年=365×24×3600×3.0×108 m=9.5×1015 m。
（2）需要时间为16154.010 4.2 9.510⨯=⨯年2．（1）前1 s平均速度v1=9 m/s前2 s平均速度v2=8 m/s前3 s平均速度v3=7 m/s前4 s平均速度v4=6 m/s全程的平均速度v5=5 m/sv1最接近汽车关闭油门时的瞬时速度，v1小于关闭油门时的瞬时速度。
（2）1 m/s，03．（1）24.9 m/s，（2）36.6 m/s，（3）0第四节：1．电磁打点记时器引起的误差较大。
因为电磁打点记时器打点瞬时要阻碍纸带的运动。
2．（1）纸带左端与重物相连。
（2）A点和右方邻近一点的距离Δx=7．0×10-3 m，时间Δt=0.02 s，Δt很小，可以认为A点速度v=xt∆∆=0.35 m/s3．解（1）甲物体有一定的初速度，乙物体初速度为0。
新人教版高中物理选修3-2全册导学案
新人教版高中物理选修全册导学案目录第四章第1节划时代的发现导第四章第2节探究电磁感应的产生条件第四章第3节楞次定律第四章第4节《法拉第电磁感应定律》第四章第5节《电磁感应规律的应用》第四章第5节《电磁感应规律的应用》第四章第6节《互感与自感》第四章第6节《互感与自感》第四章第7节《涡流电磁阻尼和电磁驱动》第四章第《涡流电磁阻尼和电磁驱动》第五章第1节交变电流第五章第2节描述交变电流物理量第五章第3节《电感和电容对交变电流的影响》第五章第4节变压器第五章第5节《电能的输送》第六章第1节传感器及其工作原理第六章第2节传感器的应用（一）第六章第3节传感器的应用（二）第六章第4节传感器的应用实验选修3-2第四章电磁感应第1节《划时代的发现》课前预习学案一、预习目标预习奥斯特梦圆“电生磁”；法拉第心系“磁生电”，初步了解物理学中奥斯特和法拉第的贡献。
二、预习内容奥斯特梦圆“电生磁”标题和法拉第心系“磁生电”标题。
问题1：奥斯特在什么思想的启发下，发现了电流的磁效应的？问题2：奥斯特发现了电流的磁效应，能说明他是一个“幸运儿”吗？是偶然还是必然？问题3：1803年奥斯特总结了一句话内容是什么？问题4：法拉第在了奥斯特的电流磁效应的基础上，思考对称性原理，从而得出了什么样的结论？问题5：其他很多科学家例如安培，科拉顿等物理学家也做过磁生电的试验，可他们都没有成功，他们问题出现在那里？问题6：法拉第经过无数次试验，经历10年的时间，终于领悟到了什么？问题7：什么是电磁感应？什么是感应电流？问题8：通过学习你从奥斯特、法拉第等科学家身上学到了什么？问题9：通过查阅资料，了解法拉第的生平，详细写出法拉第一生中的伟大成就和伟大发现。
三、提出疑惑课内探究学案一、学习目标1.知识与技能（1）知道奥斯特实验、电磁感应现象，（2）了解电生磁和磁生电的发现过程，（3）知道电磁感应和感应电流的定义。
2.过程与方法（1）通过阅读使学生掌握自然现象之间是相互联系和相互转化的；（2）通过学习了解科学家们在探究过程中的失败和贡献，从中学习科学探究的方法和思想。
高中物理《电磁感应规律的应用》学案6 新人教版选修3-2
电磁感应规律的综合应用学案一、电磁感应中的力学问题电磁感应中通过导体的感应电流在磁场中又将受到安培力的作用，这就使得电磁感应问题往往和力学问题联系在一起，解决这类问题的基本方法是：（1）用法拉第电磁感应定律或导体做切割磁感线运动时感应电动势公式确定感应电动势的大小，再用楞次定律或右手定则确定感应电动势的方向；（2）画出等效电路，磁通量发生变化的电路或切割磁感线的导体相当于电源，用闭合电路欧姆定律求出电路中的电流；（3）分析所研究的导体受力情况（包括安培力、用左手定则确定其方向）；（4）列出动力学方程或平衡方程并求解。
常用动力学方程有：牛顿运动定律、动量定理、动量守恒定律、动能定理、机械能守恒定律等。
【例1】（2005 上海）如图所示，处于匀强磁场中的两根足够长、电阻不计的平行金属导轨相距1m，导轨平面与水平面成θ=37°角，下端连接阻值为R的电阻．匀强磁场方向与导轨平面垂直．质量为0.2kg、电阻不计的金属棒放在两导轨上，棒与导轨垂直并保持良好接触，它们之间的动摩擦因数为0.25．求：(1)求金属棒沿导轨由静止开始下滑时的加速度大小；(2)当金属棒下滑速度达到稳定时，电阻R消耗的功率为8W，求该速度的大小；(3)在上问中，若R＝2Ω，金属棒中的电流方向由a到b，求磁感应强度的大小与方向．(g=10m／s2，sin37°＝0.6，cos37°＝0.8)【例2】如图所示，两条互相平行的光滑金属导轨位于水平面内，距离为l = 0.2m，在导轨的一端接有阻值为R = 0.5Ω的电阻，在x ≥0处有一与水平面垂直的均匀磁场，磁感强度B = 0.5T。
一质量为m =0.lkg的金属直杆垂直放置在导轨上，并以v0＝2m/s的初速度进入磁场，在安培力和一垂直于杆的水平外力F的共同作用下作匀变速直线运动，加速度大小为a = 2m/s2，方向与初速度方向相反。
设导轨和金属杆的电阻都可以忽略，且接触良好，求：（1）电流为零时金属杆所处的位置；（2）电流为最大值的一半时施加在金属杆上外力F的大小和方向；（3）保持其他条件不变，而初速度v0取不同值，求开始时F的方向与初速度v0取值的关系。
2024-2025学年高中物理第六章传感器3实验：传感器的应用(2)教案新人教版选修3-2
本节课的核心素养目标主要围绕物理学科的核心素养进行设计，包括物理观念、科学思维、实验探究和科学态度四个方面。
1.物理观念：通过实验，让学生进一步理解传感器的工作原理和特性，形成对传感器的基本认识，建立正确的物理观念。
2.科学思维：通过观察、记录和分析实验现象，培养学生运用科学思维方法，对实验结果进行解释和推理，提高学生的逻辑思维能力。
在知识层面，学生已经掌握了与传感器相关的物理知识，如电路知识、信号处理等，为本节课的深入学习奠定了基础。在能力层面，大部分学生具备较强的动手操作能力，能够独立完成实验操作。同时，他们的思维能力、观察能力和分析能力也得到了一定程度的锻炼。
然而，在学习过程中，我发现部分学生在理论知识方面较为扎实，但在实验操作和数据分析方面存在不足；还有一部分学生对理论知识掌握不牢固，对复杂实验操作过程容易产生畏难情绪。此外，部分学生在解决问题时缺乏创新意识，习惯于依赖课本和教师的指导，缺乏独立思考的能力。
在教学过程中，我还应关注学生的情感态度，激发他们的学习兴趣，帮助他们树立自信心。针对部分学生在面对困难时容易灰心丧气的问题，我要及时给予鼓励和支持，让他们感受到成功的喜悦，从而增强他们克服困难的勇气。
此外，我要充分利用课堂讨论和小组合作的机会，培养学生的团队合作精神和沟通能力。通过设置合理的课堂提问和讨论话题，引导学生积极思考、发表自己的观点，提高他们的表达能力。同时，在实验过程中，鼓励学生之间的交流与合作，让他们在实践中学会倾听、理解和尊重他人。
教学资源
1.软硬件资源：
-实验室用传感器设备
-数据采集器
-电脑及投影仪
-实验桌椅
-多媒体教学系统
2.课程平台：
-学校物理实验室
-校园网络教学平台
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新人教版高中物理选修全册导学案目录第四章第1节划时代的发现导第四章第2节探究电磁感应的产生条件第四章第3节楞次定律第四章第4节《法拉第电磁感应定律》第四章第5节《电磁感应规律的应用》第四章第5节《电磁感应规律的应用》第四章第6节《互感与自感》第四章第6节《互感与自感》第四章第7节《涡流电磁阻尼和电磁驱动》第四章第《涡流电磁阻尼和电磁驱动》第五章第1节交变电流第五章第2节描述交变电流物理量第五章第3节《电感和电容对交变电流的影响》第五章第4节变压器第五章第5节《电能的输送》第六章第1节传感器及其工作原理第六章第2节传感器的应用（一）第六章第3节传感器的应用（二）第六章第4节传感器的应用实验选修3-2第四章电磁感应第1节《划时代的发现》课前预习学案一、预习目标预习奥斯特梦圆“电生磁”；法拉第心系“磁生电”，初步了解物理学中奥斯特和法拉第的贡献。
二、预习内容奥斯特梦圆“电生磁”标题和法拉第心系“磁生电”标题。
问题1：奥斯特在什么思想的启发下，发现了电流的磁效应的？问题2：奥斯特发现了电流的磁效应，能说明他是一个“幸运儿”吗？是偶然还是必然？问题3：1803年奥斯特总结了一句话内容是什么？问题4：法拉第在了奥斯特的电流磁效应的基础上，思考对称性原理，从而得出了什么样的结论？问题5：其他很多科学家例如安培，科拉顿等物理学家也做过磁生电的试验，可他们都没有成功，他们问题出现在那里？问题6：法拉第经过无数次试验，经历10年的时间，终于领悟到了什么？问题7：什么是电磁感应？什么是感应电流？问题8：通过学习你从奥斯特、法拉第等科学家身上学到了什么？问题9：通过查阅资料，了解法拉第的生平，详细写出法拉第一生中的伟大成就和伟大发现。
三、提出疑惑课内探究学案一、学习目标1.知识与技能（1）知道奥斯特实验、电磁感应现象，（2）了解电生磁和磁生电的发现过程，（3）知道电磁感应和感应电流的定义。
2.过程与方法（1）通过阅读使学生掌握自然现象之间是相互联系和相互转化的；（2）通过学习了解科学家们在探究过程中的失败和贡献，从中学习科学探究的方法和思想。
（3）领悟科学探究中提出问题、观察实验、分析论证、归纳总结等要素在研究物理问题时的重要性3.情感、态度与价值观（1）通过学习阅读培养学生正确的探究自然规律的科学态度和科学精神；（2）领会科学家对自然现象、自然规律的某些猜想在科学发现中的重要性。
（3）以科学家不怕失败、勇敢面对挫折的坚强意志激励自己。
二、学习过程探究一：奥斯特梦圆“电生磁”------电流的磁效应（1）是什么信念激励奥斯特寻找电与磁的联系的？在这之前，科学研究领域存在怎样的历史背景？（2）奥斯特的研究是一帆风顺的吗？奥斯特面对失败是怎样做的？（3）奥斯特发现电流磁效应的过程是怎样的？用学过的知识如何解释？（4）电流磁效应的发现有何意义？谈谈自己的感受。
学生甲：（1）许多哲学家提出了各种自然现象之间是相互联系和相互转化的思想。
奥斯特坚信电与磁之间可能存在着某种联系。
而在这之前许多物理学家都坚持认为电与磁是互不相关的。
学生乙：（2）奥斯特的研究并不是一帆风顺的。
经历了好多次失败，但奥斯特始终没有放弃。
直到1820年4月的一次演讲中他才发现了电流竟使下面的小磁针发生了转动。
也就是电流的磁效应。
学生丙：（3）奥斯特在1820年4月的一次演讲中，碰巧在南北方向的导线下面放置了一枚小磁针。
当电源接通时，小磁针发生了转动。
说明电流对小磁针产生了作用，证明电流在其周围产生了磁场。
这就是发现电流磁效应的过程。
通过前面的学习，我们知道，地磁场是南北方向的，小磁针静止时指示南北方向。
通电直导线的磁场方向遵守安培定则。
当导线南北放置时，导线下方的磁场方向沿东西方向，当导线通电后，小磁针受到电流的磁场作用由原来的南北方向转向东西方向。
奥斯特从磁针的偏转，确定电和磁的联系。
也就是电流的磁效应。
学生丁：（4）电流磁效应的发现揭示了电现象和磁现象之间存在的某种联系。
奥斯特的思维和实践突破了人类对电与磁认识的局限性。
电流磁效应的发现引发了科学认识领域的思考，推动了电磁学的发展。
探究二：法拉第心系“磁生电”------电磁感应现象（1）奥斯特发现电流磁效应引发了怎样的哲学思考？法拉第持怎样的观点？（2）法拉第的研究是一帆风顺的吗？法拉第面对失败是怎样做的？（3）法拉第做了大量实验都是以失败告终，失败的原因是什么？（4）法拉第经历了多次失败后，终于发现了电磁感应现象，他发现电磁感应现象的具体的过程是怎样的？之后他又做了大量的实验都取得了成功，他认为成功的“秘诀”是什么？（5）从法拉第探索电磁感应现象的历程中，你学到了什么？谈谈自己的体会。
学生甲：（1）奥斯特发现电流磁效应引发了对称性的普遍思考：既然电流能够引起磁针的运动，那么磁铁也会使导线产生电流。
法拉第坚信：磁与电之间也应该有类似的“感应”。
学生乙：（2）法拉第的研究并不是一帆风顺的。
经历了好多次失败，但法拉第始终没有放弃。
直到1831年8月29日，他苦苦寻找了10年之久的“磁生电“的效应终于被发现了。
学生丙：（3）法拉第在1822年12月、1825年11月、1828年4月作过三次集中的实验研究，均以失败告终。
原因在于，法拉第认为，既然奥斯特的实验表明有电流就有磁场，那么有了磁场就应该有电流。
他在实验中用的都是恒定电流产生的磁场。
学生丁：（4）多次失败后，1831年8月29日，法拉第终于发现了电磁感应现象。
他把两个线圈绕到同一个铁环上，如图所示。
一个线圈接电源，一个线圈接“电流表”，在给线圈通电和断电的瞬间，令一个线圈中就出现电流。
之后他又做了大量的实验都取得了成功，他认为成功的“秘诀”是：“磁生电”是一种在变化、运动的过程中才能出现的效应。
学生丁：（5）法拉第探索电磁感应现象的历程经历了10年之久，经历了大量的失败，但法拉第凭借自己的坚定信念和对科学的执著追求，勇敢地面对失败，一次又一次，最终成功属于坚持不懈的有心人，他成功了。
作为现代的中学生就要学习法拉第不怕失败、勇敢面对挫折的坚强意志。
三、反思总结选修3-2第四章电磁感应第2节《探究电磁感应的产生条件》课前预习学案一、预习目标复习初中“闭合电路的部分导体切割磁感线”实验，预习课本P5实验观察部分；初步把握实验原理、目的要求、材料用具和方法步骤。
二、预习内容1.初中“闭合电路的部分导体切割磁感线”实验（1）初中这个实验中导体棒是如何切割磁感线的？（2）这个实验，闭合电路中产生感应电流的条件是？2.预习课本P5实验观察部分（1）电路中用了哪些器材？（2）它们是怎么连接在一起的？（3）图4.2-2中的大线圈和图4.2-3中B线圈的接线柱可以调换顺序吗？三、提出疑惑同学们，通过你的自主学习，你还有哪些疑惑，请把它填在下面的表格中疑惑点疑惑内容课内探究学案一、学习目标1．知识和技能（1）知道什么是电磁感应现象。
（2）能根据实验事实归纳产生感应电流的条件。
（3）会运用产生感应电流的条件判断具体实例中有无感应电流。
（4）能说出电磁感应现象中的能量转化特点。
2．过程和方法（1）体会科学探索的过程特征，领悟科学思维方法。
（2）通过实验探究，归纳概括出利用磁场产生电流的条件，培养学生的观察、操作、探究、概括能力。
3．情感、态度和价值观（1）通过本节课的学习，激发学生的求知欲望，培养他们严谨的科学态度。
（2）介绍法拉第不怕困难，顽强奋战十年，终于发现了电磁感应现象，感受法拉第勇于探索科学真理的科学精神。
（3）通过对物理学中简洁美的介绍赏析，培养学生欣赏物理学中美的情怀。
二、学习过程提出问题1．在初中，我们就初步学习和认识了电磁感应。
请问：什么叫电磁感应现象？2．你知道电磁感应现象在生产和生活中有哪些应用？探究一：闭合电路的部分导体切割磁感线演示：导体左右平动，前后运动、上下运动。
观察电流表的指针，把观察到的现象记录在表1中。
如图4.2-5所示。
图4.2-5导体棒的运动表针的摆动方向导体棒的运动表针的摆动方向向右平动向后平动向左平动向上平动向前平动向下平动结论：只有左右平动时，导体棒切割磁感线，有电流产生，前后平动、上下平动，导体棒都不切割磁感线，没有电流产生。
探究二：还有哪些情况可以产生感应电流表2磁铁的运动表针的摆动方向磁铁的运动表针的摆动方向N极插入线圈S极插入线圈N极停在线圈中S极停在线圈中N极从线圈中抽出S极从线圈中抽出结论：只有磁铁相对线圈运动时，有电流产生。
磁铁相对线圈静止时，没有电流产生。
表3操作现象开关闭合瞬间开关断开瞬间开关闭合时，滑动变阻器不动开关闭合时，迅速移动变阻器的滑片结论：三、反思总结分析论证得出结论四、当堂检测：1、如图4-2-6，竖直放置的长直导线ef中通有恒定电流，有一矩形线框abcd与导线在同一平面内，在下列情况中线圈产生感应电流的是（）A、导线中电流强度变大B、线框向右平动C、线框向下平动D、线框以ab边为轴转动E、线框以直导线ef为轴转动2、下列关于产生感应电流的说法中，正确的是（）A、只要穿过线圈的磁通量发生变化，线圈中就一定有感应电流产生B、只要闭合导线做切割磁感线的运动，导线中就一定有感应电流C、闭合电路的一部分导体，若不做切割磁感线运动，则闭合电路中就一定没有感应电流D、当穿过闭合电路的磁通量发生变化时，闭合电路中就一定有感应电流3、如图4-2-7所示，一个矩形线圈与通有相同大小的电流的平行直导线在同一平面，且处于两直导线的中央，则线框中有感应电流的是（）A、两电流同向且不断增大B、两电流同向且不断减小C、两电流反向且不断增大D、两电流反向且不断减小4、如图4-2-8所示，导线ab和cd互相平行，则在下列情况中导线cd中无电流的是（）A、电键S闭合或断开的瞬间B、电键S是闭合的，但滑动触头向左滑C、电键S是闭合的，但滑动触头向右滑D、电键S始终闭合，滑动触头不动5、如图4-2-9所示，范围很大的匀强磁场平行于OXY平面，线圈处在OXY平面中，要使线圈中产生感应电流，其运动方式可以是（）A、沿OX轴匀速平动B、沿OY轴加速平动C、绕OX轴匀速转动D、绕OY轴加速转动6、目前观察到的一切磁体都存在N、S两个极，而科学家却一直在寻找是否存在只有一个磁极的磁单极子。
若确定存在磁单极子，设法让磁单极子A通过一超导材料制成的线圈如图4-2-10所示，则下列对于线圈中的感应电流的判断，正确的是（）A、只有A进入线圈的过程有电流B、只有A离开线圈的过程中有电流C、A离开线圈后，电流保持不变D、A离开线圈后，电流消失答案：1.ABD 2.D 3.BC 4.D 5.C 6.C选修3-2第四章电磁感应第3节《楞次定律》课前预习学案一、预习目标五、了解磁通量的定义、公式；B、的物理意义。
