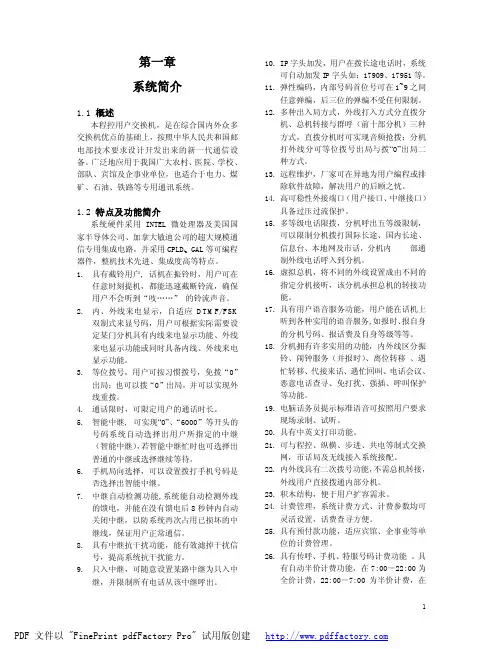

申瓯HJK-120(D)说明书

申瓯HJK-120(D)说明书

48
64#
6/12
64
80#
6/12
80
96#
6/12
96
120#
6/12
120
8 绳路壁挂式式规格如下表所示
外线容量
内线容量
608
6
8
616
6
16
624
6
24
(注:此机型没有截铃用户)
2. 接口类型
用户接口
用户模拟接口:a﹑b 线-48V 馈电
中继接口
环路中继线:呼入铃流,呼出双音频
3. 内部交换结构
10. IP 字头加发,用户在拨长途电话时,系统 可自动加发 IP 字头如:17909、17951 等。
11. 弹性编码,内部号码首位号可在 1~9 之间 任意弹编,后三位的弹编不受任何限制。
12. 多种出入局方式,外线打入方式分直拨分 机、总机转接与群呼(前十部分机)三种 方式,直拨分机时可实现音频抢拨;分机 打外线分可等位拨号出局与拨“0”出局二 种方式。
2. 编程步骤:总机摘机(8000)-听拨号音-编程听证实音-挂机。如果输入的信息为错误代 码, 则在话机上听到忙音,提示操作有误, 同时打印输出: * * Bad Command or Numbers * * 注:正常时听到证实音, 嘟 ...
3. 在编程前先拨“18*或#18*”,总机功能锁在 开状态下才能有效,在编程结束后关闭功能 锁,拨“18#或#18#”,以免误操作。
17. 具有用户语音服务功能,用户能在话机上 听到各种实用的语音服务,如报时、报自身 的分机号码、报话费及自身等级等等。
18. 分机拥有许多实用的功能,内外线区分振 铃、闹钟服务(并报时)、离位转移 、遇 忙转移、代接来话、遇忙回叫、电话会议、 恶意电话查寻、免打扰、强插、呼叫保护 等功能。

HJK集团电话(交换机)命令编码

HJK集团电话(交换机)命令编码

HJK-120 集团电话(命令)序号命令格式命令定义1 *01 * 121 # 系统初始化方式12 *01 * 123 # 系统初始化方式23 *01 *LLDDTTM# 修改系统日期4 *02 * HHMM # 修改系统时间5 *04*b# 修改系统分机号长位数6 *05 * b * X# 修改中继计费方式7 *06 * b * X # 修改入中继类型8 *07 * b * X# 修改中继发号方式9 *08 * b * X # 修改中继线出局类型10 *09 * X * Y # 修改中继路由局向11 * 10 * b * XXXX # 设置分机等级12 * 10 * b * # 设置全部分机等级13 * 11 * b *XXXX # 设置分机弹性编号14 * 12 * XXXX*Y # 修改虚拟总机15 * 13 * XXXX# 清除分机密码16 * 14*b# 修改系统计费方式17 * 15*b# 修改市话计费开关18 * 16 * X * Y # 设置市话费率19 * 17 * SS # 修改市话计费延时时间20 * 18 * X * Y # 修改市话手续费及附加费21 * 19*0# 清除特服号码22 * 19 * X * Y * M # 设置特服号码23 *20 * X * Y * b # 修改郊县电话字头及费率24 *20*0# 清除郊县电话字头及费率25 *21 *SS # 修改郊县计费延时时间26 *22 * X * Y # 修改郊县手续费及附加费27 *23 * S * M * T# 设置国内长途费率28 2*4 * SS # 修改国内长途计费延时时间29 *25 * b * m# 修改国内长途手续费及附加费率30 *27 * SS # 修改国际长途计费延时时间31 *28 * X * Y # 修改国际长途手续费及附加费率32 *31*0# 清除所有分机累计话费33 *31 *XXXX# 清除某分机累计话费34 *33 # 中英文打印方式选择35 *35 * 方式# 话单打印输出方式设置36 *38 * X * Y * M # 传呼字头设置37 *38*X# 传呼延时时间设置38 *38 * Y * M # 设置传呼费率及字头39 *38*0# 清除传呼字头40 *39*X# 设置传呼延时时间41 *40*X*XXXX# 分机特服权设置42 *40 * b*# 设置所有分机特服权43 *41*X*XXXX# 修改分机本地网电话权设置44 *41 *b*# 设置所有本地网电话权45 *42*X*XXXX# 修改分机内部呼叫权设置46 *42 * b*# 设置所有内部呼叫权47 *43*X*XXXXX# 修改分机允许中继呼入权设置48 *43 * b*# 设置所有用户中继呼入权49 *44*X*XX# 设置中继开关50 *44 * b*# 设置所有中继开关51 *45*X*XXXX# 修改分机中继热线服务52 *45 * b*# 设置所有分机中继热线服务权53 *47*X*XX# (PC型)中继分组设置54 *47 * b*#(PC型)设置所有中继组别55 *48*X*XXXX#(PC型)设置分机占用第二组中继权56 *48 * b* # (PC型)设置所有分机占用第二组中继权57 *49 * A * M # 设置群呼功能58 *50 * HHHH # 设置夜服功能分机59 *50# 进入夜服状态60 *52 * S * M # 设置手机费率61 *53*A*# 设置手机延时时间62 *52*X*Y*M# 手机字头设置63 *53*X# 手机延时时间设置64 *54 * XXXX*Y # 分机预付款设置65 * 71*X#(PC型)功能首位字头设置66 *87 * PP * XXXX # (PC型)总机设置专用中继67 *46**B# 设置外线误拨转接方式68 *51 * 1065368* 设置自录语音69 *51*B# 设置引导语音选择70 *80 * P * A * B *NN#(PC型)设置帐号等级71 *83 *NNN * AAAA # (PC型)设置帐号固定分机使用72 *83 *NNN # (Pc型)设置帐号全局漫游73 *81 *NNN * AAAA #(Pc型)设置帐号密码74 *82*P*NNN#(Pc型)设置帐维持时间。

集团电话系统技术方案

集团电话系统技术方案

总目录一、概述------------------------------------------------------2二、功能介绍--------------------------------------------------22.1、HJK-120 普通型集团电话----------------------------------------2 2.2、HJK-120 集团电话D型------------------------------------------42.3、HJK-120 集团电话E型/S型(新版推荐)---------------------------42.4、HJK-120 集团电话F型(新版)------------------------------------42.5、HJK-120 集团电话M型G型(新版)--------------------------------4三、技术参数-------------------------------------------------7四、设计范围-------------------------------------------------8五、综合布线设计依据-----------------------------------------8六、系统价格表-----------------------------------------------9七、服务承诺及说明------------------------------------------101一、概述随着通信产业的高速发展,程控交换机给用户提供了广阔的应用空间,尤其是用户单位改善通信通讯条件,提高工作效率、避免跑上跑下的麻烦、节约相互之间的通话费用(内部电话无通话费及月租费、也无包月话费)是现代中小企业正常运作中传递信息所必不可的通讯工具。

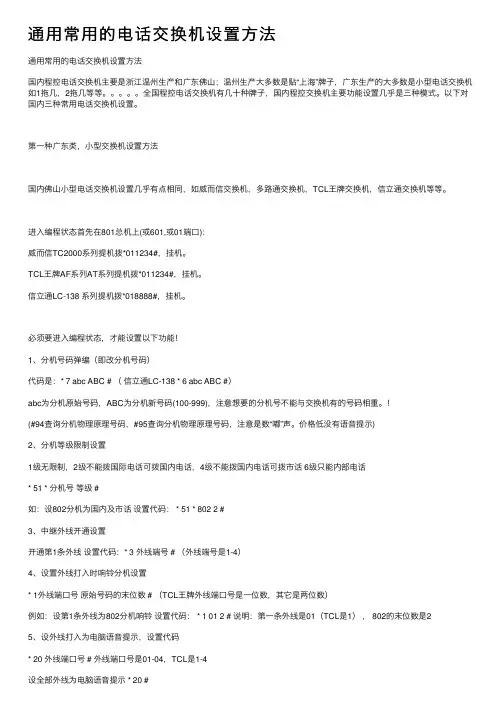

通用常用的电话交换机设置方法

通用常用的电话交换机设置方法

通⽤常⽤的电话交换机设置⽅法通⽤常⽤的电话交换机设置⽅法国内程控电话交换机主要是浙江温州⽣产和⼴东佛⼭;温州⽣产⼤多数是贴“上海”牌⼦,⼴东⽣产的⼤多数是⼩型电话交换机如1拖⼏,2拖⼏等等。

全国程控电话交换机有⼏⼗种牌⼦,国内程控交换机主要功能设置⼏乎是三种模式。

以下对国内三种常⽤电话交换机设置。

第⼀种⼴东类,⼩型交换机设置⽅法国内佛⼭⼩型电话交换机设置⼏乎有点相同,如威⽽信交换机,多路通交换机,TCL王牌交换机,信⽴通交换机等等。

进⼊编程状态⾸先在801总机上(或601,或01端⼝):威⽽信TC2000系列提机拨*011234#,挂机。

TCL王牌AF系列AT系列提机拨*011234#,挂机。

信⽴通LC-138 系列提机拨*018888#,挂机。

必须要进⼊编程状态,才能设置以下功能!1、分机号码弹编(即改分机号码)代码是:* 7 abc ABC # (信⽴通LC-138 * 6 abc ABC #)abc为分机原始号码,ABC为分机新号码(100-999),注意想要的分机号不能与交换机有的号码相重。

!(#94查询分机物理原理号码,#95查询分机物理原理号码,注意是数“嘟”声。

价格低没有语⾳提⽰)2、分机等级限制设置1级⽆限制,2级不能拨国际电话可拨国内电话,4级不能拨国内电话可拨市话 6级只能内部电话* 51 * 分机号等级 #如:设802分机为国内及市话设置代码: * 51 * 802 2 #3、中继外线开通设置开通第1条外线设置代码:* 3 外线端号 # (外线端号是1-4)4、设置外线打⼊时响铃分机设置* 1外线端⼝号原始号码的末位数 # (TCL王牌外线端⼝号是⼀位数,其它是两位数)例如:设第1条外线为802分机响铃设置代码: * 1 01 2 # 说明:第⼀条外线是01(TCL是1), 802的末位数是25、设外线打⼊为电脑语⾳提⽰,设置代码* 20 外线端⼝号 # 外线端⼝号是01-04,TCL是1-4设全部外线为电脑语⾳提⽰ * 20 #6、设外线打⼊为⼈⼯转接⽅式(外线打⼊直接总机响铃)* 21 #6、⾃录⼊中继提⽰电脑语⾳提⽰设置:录⾳代码:*22# “嘟”声开始说话时长12秒,试听效果:*23#7、设置所有分机拨外线⽅式(出⼚状态拨0出局)*8 分机号 1 # 提机直通外线,不拨“0”,打内线要在分机号前⾯加“*”清除:*8000#8、其它功能:代接电话 #7,(或 *#7),指定外线 #3(或 *#3)。

HJK-120设置-申瓯程控电话交换机设置方法

HJK-120设置-申瓯程控电话交换机设置方法
申瓯程控电话交换机所有编程在8000分机上操作。输入正确的代码会有证实音,“嘟”的一声。然后就挂机(如无8000分机可以拨“功能字头29”查物理号,报000就是总机。)
首先找到程控电话交换机的功能字头,由于出厂功能字头是“1”,重庆地区大部分使用此机型的用户改为了“3”,也可以用125,225,325试一下能否报分机号码。 如125能报分机号,您的功能字头没有变。如变了说明书所有的“1”字头改为相应的功能字头。
外线连选开关设置*95*12*1*中继号#
中继号码设置:*95*8*中继号*外线号码#
对外公布号码设置:*90*26*中继号#
设桥路分机:*94*1*分机号码#
对外公布号码设只入:*63*1*中继号#
设置完毕复位或重新启动交换机。
说明:
中继号:01-06 (48门以上01-12)
例如:
某公司安装的是HJK-120E型集团电话交换机,6外线+16分机,实际本公司只有三条外线,开通中继号为01-03,外线号码是,,,其中本公司想要把设为对外公布号,该号码已向电信申请呼叫转移。设置方法如下:
精心搜集整理,只为你的需要
编程首先在总机上打开总机功能锁:提机拨18*,挂机。(五分钟内不必重新输入)如能字头有变,相应的18*也改变。如:功能字头是3,就是38* 了(千万注意这一点!!)
1、分机号码弹编(即改分机号码)
代码是:*11* 物理号 * 想要的分机号 #
物理号可以拨129查询,想要的分机号不能与交换机有的号码相重。
开通第10条外线TRK04:*44*1*10# 关:*44*0*10#
开通第11条外线TRK05:*44*1*11# 关:*44*0*11#
开通第12条外线TRK06:*44*1*12# 关:*44*0*12#

HJK-120设置-申瓯程控电话交换机设置方法

HJK-120设置-申瓯程控电话交换机设置方法
外线连选开关设置*95*12*1*中继号#
中继号码设置:*95*8*中继号*外线号码#
对外公布号码设置:*90*26*中继号#
设桥路分机:*94*1*分机号码#
对外公布号码设只入:*63*1*中继号#
设置完毕复位或重新启动交换机。
说明:
中继号:01-06 (48门以上01-12)
例如:
某公司安装的是HJK-120E型集团电话交换机,6外线+16分机,实际本公司只有三条外线,开通中继号为01-03,外线号码是,,,其中本公司想要把设为对外公布号,该号码已向电信申请呼叫转移。设置方法如下:
电话交换机设置方法(适用于申瓯HJK-120 208型等快速编程)
首选总机上输入系统密码命令:*99*0000#(出厂密码)
1、 出局方式选择设置:提机出外线:*10*81#,拨0出局:*10*80#
2、 分机号码位数选择:1位号码:*10*82# 如:1-8 3位号码:*10*83# 如:801-808
*10* 等级 * 分机号 #
3、分机来电显示开通设置:(默认为开)
*75*1*# *95*10*1*# *76*1*#
另外:
M型只有总机来电设置:*90*31*1#
如无来电可以设下:*86*1#(重庆地区某些用户是来电就振铃, 铃流采集调为1-5),
如是二声后送来电*73*1*#(重庆地区一般都不是,不需要设)
2、分机等级限制设置
1级国际国内,2级国内,3级市话及本地网 6级只能内部电话
*10* 等级 * 分机号 #
3、分机来电显示开通设置:*55*1*# *56*1*# *69*1*#
4、中继外线开通设置
开通第1条外线TRK01:*44*1*01# 关:*44*0*01#

申欧程控电话设置方法

申欧程控电话设置方法

申欧程控电‎话交换机设‎置方法申瓯电话交‎换机设置快‎速编程方法‎(HJK-120E型‎F型S型G型M‎型)申瓯120‎电话交换机‎设置方法编‎程注意:编程首先在‎总机上打开‎总机功能锁‎:提机拨“功能字+8*”,挂机。

(五分钟内不‎必重新输入‎)如功能字头‎有变,相应的18‎*也改变。

如:功能字头是‎3,就是38* 了;还有交换机‎每设一个代‎码必须要挂‎机,再提机设其‎它的代码!!(千万注意这‎一点!!1、分机号码设‎置(即改分机号‎码)代码是:*11* 物理端口号‎* 想要的分机‎号#物理号可以‎拨“功能字头+29”查询,想要的分机‎号不能与交‎换机有的号‎码相重。

注:拨“功能字头+29”报003, 物理端口号‎就是3,不能输入0‎03。

2、分机等级限‎制设置1级国际国‎内,2级国内,3、4、5级市话6级只内部‎电话7级只接电‎话*10* 等级* 分机号#3、分机来电显‎示开通设置‎:(默认为开)*75*1*# *95*10*1*# *76*1*#另外:M型只有总‎机来电设置‎:*90*31*1#如无来电可‎以设下:*86*1#(重庆地区某‎些用户是来‎电就振铃, 铃流采集调‎为1-5),如是二声后‎送来电*73*1*#(重庆地区一‎般都不是,不需要设)4、中继外线开‎通设置开通第1条‎外线TRK‎01:*44*1*01# 关:*44*0*01#开通第2条‎外线TRK‎02:*44*1*02# 关:*44*0*02#开通第3条‎外线TRK‎03:*44*1*03# 关:*44*0*03#开通第4条‎外线TRK‎04:*44*1*04# 关:*44*0*04#开通第5条‎外线TRK‎05:*44*1*05# 关:*44*0*05#开通第6条‎外线TRK‎06:*44*1*06# 关:*44*0*06#说明:E型S型TRK‎外线板RJ‎45端口上‎是1-4条,RJ45端‎口下是5和‎6条开通经验:先把外线开‎关全部打开‎,*44*1*#,再用指定出‎外线方式测‎试,拨“功能字头+7+中继号”开始,有外线音就‎不关闭,如拨170‎1、1702、1703、1704、1705、1706到‎1712 无外线拨号‎音的全部关‎闭。

Get格雅申瓯HJK120集团电话使用说明书

Get格雅申瓯HJK120集团电话使用说明书

申瓯HJK-120集团电话使用说明书前言本用户手册主要针对法使用时,判断是否由以下原因造成,并采取相应的措施:·功能设置错误——致电客户效劳热线咨询相关操作;·您的软件版本太低,不支持您所设定的功能——上网下载高版本的.bin文件,使用在线升级功能对版本予以升级。

注意在使用在线下载功能时,请务必咨询有关技术人员,以防止下载错误版本而引起系统无法正常工作。

-1 重要信息重要信息请勿在有易燃、易爆物存在的环境下使用该设备,例如煤气泄漏场所。

放置机器时请小心轻放,不能将机器直接掉到地上。

使用时请勿将重物置于机壳上,以免机壳变形损坏。

应使本设备远离加热装置和产生噪音的电器设备,例如日光灯、电动机和电视机。

这些噪声源会干扰本设备的性能。

请勿私自拆卸机器,本设备只能由合格的维修人员进行安装和维修。

您有任何问题请与机器购置处的代理商联系。

请使用申瓯公司的原装配件!使用其他公司的配件引起的不匹配和故障本公司概不负责。

为防止火灾或触电,勿使此产品淋雨或受潮。

勿在靠近水的地方使用此设备,例如,靠近浴缸、脸盆、厨房洗涤盆或洗衣盆,在潮湿的地下室。

此设备配有一个接地插头。

为了平安起见,此插头必须只插到按规定安装的接地插座上。

电源线被用作主要的断开装置。

保证将此设备定位/安装在插座附近,以方便使用。

应使本设备防止灰尘,湿气,高温(高于40°C)和振动,而且不应直接受阳光曝晒。

-2目录第一局部概述................................... (9)1.1系统简介................................... .. (10)概述................................... .. (10)功能特点................................... . (10)1.2技术规格................................... .. (12)根本结构................................... . (12)容量配置................................... . (12)技术要求................................... . (13)电源要求................................... (14)环境要求................................... . (14)传输距离................................... . (14)1.3结构与安装................................... . (15)HJK120结构示意图.............................15 HJK120结构示意图 (15)1.3.3PC联机线线序示意图 (16)用户、中继线序示意图 (16)安装前的准备 (16)主机安装................................... .......17话务台管理软件的安装 (18)显示设置................................... .......18第二局部系统参数编程................................... ........19编程须知................................... (20)命令格式................................... (20)2.1系统初始化................................... ............202.2功能字头设置................................... ..........212.3转发功能设置〔等位拨号〕.................................212.4IP字头加发功能..........................................222.5虚拟总机设置................................... ..........23-32.6有效铃流采集时间设置................................... ..232.7来电方式设置................................... . (24)2.8引导语音设置................................... . (25)2.9自录语音操作................................... . (27)2.10设置〔修改〕系统日期................................... .282.11设置〔修改〕系统时间................................... .292.12背景音乐曲号选择................................... .....292.13分机长途密码锁功能设定..................................292.14与PC联机后总机可否设置参数开关设定.....................292.15二次拨号两号码之间间隔的时间参数 (30)2.16来电显示收号器设定................................... ...302.17系统软复位................................... ...........312.18外线呼入误拨号选择................................... ...322.19市话字头加发设置................................... .....322.20总机功能锁..............................................332.21内外线区分振铃................................... .......332.22总机部数................................... .. (34)第三局部用户参数编程................................... .......353.1内线来电显示开关设置................................... ..363.2外线来电显示开关设置................................... .. 363.3内部来电显示首位加发功能.................................373.4通话限时功能................................... ..........383.5全弹性编码................................... ............393.6分机等级设置................................... ..........40413.8分机特服权设置................................... ........413.9分机允许中继呼入权设置...................................423.10内局部机呼叫权设置................................... (43)3.11分机呼叫等待设置.......................................443.12热线编码................................... . (45)-43.13去除分机密码................................... (47)3.15分机报话费开关设置 (47)3.16分机专用中继设置................................... .. (48)第四局部中继参数编程................................... .........494.1中继开关设置................................... . (50)4.2中继来电显示开关................................... (50)4.3智能中继开关................................... . (51)4.4 局向选择................................... . (52)4.5中继只入功能设置................................... (53)4.6中继路由局向................................... . (54)4.7入中继接续类型选择................................... . (54)4.8中继抗干扰设置................................... .. (56)4.9中继自动检测设置................................... (57)4.10中继出局方式选择................................... .....574.11中继计费方式选择................................... .....584.12中继呼入分机振铃时间设定................................594.13中继呼入直拨分机忙或无人接听可继续拨号次数设定..........594.14中继挂机定时器................................... . (59)4.15中继连选功能................................... .........604.16中继转中继功能................................... .......614.17中继组权及中继组号〔中继分组〕设置......................63第五局部系统计费编程................................... .........645.1系统计费方式................................... ..........655.2市话计费开关................................... ..........655.3市话费率设置................................... ..........665.4市话计费延时时间设置................................... ..665.5市话手续费及附加费设置...................................665.6传呼费率设置................................... ..........665.7传呼延时时间设置................................... ......67-55.8 费率设置................................... ..........675.9 延时时间设置................................... (67)5.10特服号码费率设置................................... .....685.11本地网〔郊县〕费率设置..................................685.12本地网计费延时时间设置..................................685.13本地网〔郊县〕手续费及附加费设置........................695.14国内长途费率设置................................... .....695.15国内长途计费延时时间设置................................695.16国内长途手续费及附加费设置 (70)5.17国际长途费率设置................................... .....705.18国际长途手续费及附加费设置 (70)5.19国际长途费率延时时间设置................................705.20分机预付款设置................................... .......71第六局部夜服模式设置................................... .........726.1夜服状态启动设置................................... ......736.2自动夜服功能启动设定................................... ..736.3自动夜服时间设定................................... ......736.4夜服分机等级设置....................................... .746.5夜服分机中继呼入权设置...................................75 6.6夜服分机内线呼叫权设置...................................756.7夜服分机呼叫等待设置................................... ..766.8夜服中继转接类型设置................................... ..776.9夜服中继虚拟总机设置................................... ..78第七局部分机操作指南................................... ........797.1强插效劳................................... .. (80)呼叫内局部机................................... ...80呼外线用户................................... .....80呼指定中继线................................... ...817.3内外线人工转接外线................................... . (81)-67.4遇忙回叫................................... .. (82)7.5免打搅设置................................... (83)7.6呼叫保护................................... .. (83)7.8代接来话................................... .. (84)7.9离位转移................................... .. (84)7.10遇忙转移................................... . (86)7.11无应答转移................................... .. (88)7.12闹钟效劳................................... . (90)7.13分机功能去除................................... (90)7.14分机查询外线中继被占用情况 (91)7.15长途密码设置................................... (91)7.16代拨长途功能................................... (92)7.17停电切换功能................................... (92)第八局部PC管理................................... (93)8.1软件运行环境................................... . (94)8.2软件安装方法 (94)8.3软件功能................................... .. (94)8.4PC操作约定................................... ...........958.5话务监控................................... .. (96)8.6主机参数................................... .. (97)分机参数................................... .......97帐号参数................................... .......99中继参数................................... ......100综合参数................................... ......101字头管理................................... ......102押金管理................................... ......103其他参数................................... ......104话费管理................................... ......105话台参数................................... ......106-7计费参数................................... .....108操作权限管理................................... .111参数备份................................... .....113参数恢复........................................114第九局部语音效劳功能................................... ........116第十局部系统安装检查................................... ........11910.1开通前检查................................... . (120)10.2用户分机检查................................... .. (120)10.3出、入中继呼叫检查................................... ..12010.4电源及稳压设备的要求 (120)10.5电瓶的配置及使用................................... . (121)10.6地线要求................................... (121)10.7考前须知................................... (121)常见故障排除................................... . (122)第十一局部在线升级................................... ..........124第十二局部附录................................... ..............127-8第一局部概述此局部简单概括您的系统。

HJK-120系列集团电话使用说明书

HJK-120系列集团电话使用说明书

HJK_120集团电话使用说明书概述采用国际电报电话咨询委员会(ccitt)g.712、g.732 号建议书设计、生产,既综合了国内外众多集团电话的优点,又采用了程控交换机的先进功能,在技术创新上具有独特优势,是一种具备50多种强大商务办公与宾馆管理功能的新型集团电话。

广泛应用于写字楼、宾馆、企事业单位,也适合于部队、电力、煤矿、石油、铁路等专网通讯系统。

是用户单位改善通讯条件,提高工作效率,控制话费支出,实行办公智能化的理想设备。

特点1.系统硬件采用intel 微处理器及美国国家半导体公司、加拿大敏迪公司的超大规模通信专用集成电路,并采用epld、gal等可编程器件,整机技术先进、集成度高。

2.具有用户语音服务功能,用户能在话机上听到各种实用的语音服务。

3.电脑话务员提示标准语音可按照用户要求现场录制、试听。

4.具有pc机连接功能,能与pc机直接连接,实现总机有多种操作和服务。

5.具有中英文打印功能。

6.可与程控、纵横、步进、共电等制式交换网及市话局接配。

7.内外线具有二次拨号功能,不需总机转接,外1.2 特点线用户能直接拨通内部分机。

8.用户可编程,可自增功能。

9.积木结构,便于用户扩容需求。

10.具有预付款(押金)功能,适应宾馆、企事业等单位的计费管理。

11.具有传呼、手机单独计费功能。

12.具有自动折价计费功能。

13.二次开关电源技术(选配)。

本机能直接配接48v直流电瓶,由于采用了先进的开关电源技术,在本机正常工作情况下,能同时给电瓶充电,停电时,能自动切换,由电瓶供电保证机器正常工作,来电时即恢复正常状态。

基本结构本系列集团电话每个标准机箱由下列单元组成:cpu板──主要由微处理器、控制单元、交换网络、打印输出控制、串行通信接口等电路组成。

did/dtmf板── 主要由电脑话务员、信号音及双音多频接口等电路组成。

trk板── 中继电路,提供4个双向中继接口。

ext板── 用户电路,提供8个用户分机接口。

申瓯 HJK-120(280)集团电话 说明书

申瓯 HJK-120(280)集团电话 说明书
-9-
HJK-120(208)集团电话
3.群呼方式(循环振铃): 说明:
初始群呼分机数为8部。依次振铃,任一分机提机就能与外线主 叫通话。 ● 设置为群呼方式: *10*32# 如在某分机上输入 *80# ,群 呼时此分机不振铃,即减少群呼数,要恢复输入 *81# 即可。
4.3 内外线区分振铃开关设置 说明: 初始为区分振铃,外线振铃为较短促的两声。一听振铃就能知道 是内线电话还是外线电话。 ● 打开区分振铃开关: *10*61# ● 关闭区分振铃开关: *10*60#
HJK-120(208)集团电话
● 外线转外线 用户在外,可利用本系统打外线。
● 多等级电话限拨 分机呼出5个等级限制,可以限制分机拨打国际长途、国内长途、 信息台、本地网、市话等。
● 内外线区分振铃 内线呼叫与外线呼叫采用不同的振铃方式,用户能准确判断呼叫 电话是内线还是外线。
● 出局方式可选 拨0出局,指定出局,外线优先可以选择。
HJK-120(208)集团电话
引言
为满足家庭、写字楼、小型企事业等用户单位加强内部电话管理的 需要,我公司特开发并生产了HJK-120(208)型集团电话。该产品既综合 了国内外众多集团电话的优点,又具有程控交换机的先进功能,在技术 创新上具有独特优势,是一种具备多种强大商务办公功能的新型集团电 话,是用户单位改善通讯条件,提高工作效率,控制话费支出,提供办 公智能化水平的理想通讯设备。产品完全符合ISO9001 标准,质量可靠, 功能先进。
2.10 设置虚拟总机 说明: 如入中继类型设为虚拟总机方式,则中继要设置相应的虚拟总机。 两条中继的虚拟总机可以是同一门分机。
-5-
HJK-120(208)集团电话
● 设置中继1的虚拟总机: *11*1F# ● 设置中继2的虚拟总机: *11*2F#

申瓯HJK-120集团电话 D型交换机快速设置方法

申瓯HJK-120集团电话 D型交换机快速设置方法

申瓯HJK-120集团电话D型交换机快速设置方法2013-09-02 13:05:11| 分类:默认分类| 标签:|举报|字号大中小订阅申瓯HJK-120集团电话D型交换机快速设置方法修改分机号解锁,18*例如把8008主机改为8315 操作如下(*11*008*8315#)不用加括号,以此类推 .都改完后,输入18# 加锁,防止误操作更改了系统设置注意:按键的节奏一定要快。

修改成功后会听到一直嘟嘟的声音假如008修改为8315的分机号了。

如需在改为其他分机号,要用原始的号码修改。

注明:首先开启总机锁18*,锁定18#(不开启无法设置参数)PC机连接后中级设置参数开关设定:*90*11*A# A=0-1 (0为关,1为开)系统初始化:*00*121#自报分机号码:125报物理地号码:129(物理号码0-103顺序)修改分机号码*11*B*XXXX#B=0-103 XXXX=要改成的分机号码恢复出厂分机号码:*11*0*#开启转接设置:*66*3*A*# A=0-1 0为关1为开设置打外线方法:*79*A# A=0-20=取消本功能1=加拨# 呼叫内部分机2=加拨0 呼叫外线电话外线通话限时设置:限时开关设置“*77*13*A*#A=0-1 (0为关,1为开)全体通话限时设置:*77*0*T*# T=限时的时间长度1-60自制录音操作:*51*A*1065368# A=1-31代表第二次第一段10秒2代表第二次第二段5秒.3代表第二次第三段5秒申瓯HJK-120集团电话D型交换机快速设置方法注意:申瓯电话交换机所有编程在8000分机上操作。

输入正确的代码会有证实音,“嘟”的一声。

(如无8000分机可以拨129查物理号,报000就是总机。

)首先找到电话交换机的功能字头,由于出厂功能字头是“1”,重庆地区大部分改为了“3”,可以用125,225,325,425,525,625,725,825,925等试一下能否报分机号码。

申瓯HJK-120集团电话使用说明书资料

申瓯HJK-120集团电话使用说明书资料
1.2.6传输距离..........................................14
1.3结构与安装.............................................15
1.3.1HJK120结构示意图.............................15
18
第二部分系统参数编程...........................................
19
编程须知.....................................................20
命令格式.....................................................20
1.2技术规格.................................................12
1.2.1基本结构..........................................12
1.2.2容量配置..........................................12
1.3.2HJK120结构示意图...........................15
1.3.3PC联机线线序示意图........................16
1.3.4用户、中继线序示意图........................16
1.3.5安装前的准备.............................16
2.1系统初始化...............................................
20

HJK-120设置-申瓯程控电话交换机设置方法

HJK-120设置-申瓯程控电话交换机设置方法
开通第10条外线TRK04:*44*1*10# 关:*44*0*10#
开通第11条外线TRK05:*44*1*11# 关:*44*0*11#
开通第12条外线TRK06:*44*1*12# 关:*44*0*12#
说明:
E型 S型TRK外线板RJ45端口上是1-4条,RJ45端口下是5和6条
开通经验:先把外线开关全部打开,*44*1*#,再用指定出外线方式测试,拨“功能字头+7+中继号”开始,有外线音就不关闭,如拨1701、1702、1703、1704、1705、1706到1712 无外线拨号音的全部关闭。(用户注意功能字头,如功能字头不是“1”,代码相应变。如:功能字头是3。则是3701、3702、3703、3704、3705、3706到3712)
2、分机等级限制设置
1级国际国内,2级国内,3级市话及本地网 6级只能内部电话
*10* 等级 * 分机号 #
3、分机来电显示开通设置:*55*1*# *56*1*# *69*1*#
4、中继外线开通设置
开通第1条外线TRK01:*44*1*01# 关:*44*0*01#
开通第2条外线TRK02:*44*1*02# 关:*44*0*02#
电话交换机设置方法(适用于申瓯HJK-120 208型等快速编程)
首选总机上输入系统密码命令:*99*0000#(出厂密码)
1、 出局方式选择设置:提机出外线:*10*81#,拨0出局:*10*80#
2、 分机号码位数选择:1位号码:*10*82# 如:1-8 3位号码:*10*83# 如:801-808
HJK-120设置-申瓯程控电话交换机设置方法
2013-09-02 14:29:02|分类:默认分类|标签:|举报|字号大中小订阅
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
用 户 端 口1 - 2 4
中继端口1-4 电脑连接口 打印机接口
HJK-120 集团电话
2.4壁挂式集团电话端口结构与连接 1、3 08型用户端口及中继端口连接示意图
采用二芯导线与水晶头当中两脚相连接(由专用压线钳制作),如下图:a线脚、b线脚连接。选用适当长 度的二芯导线,两端接上水晶头,一端插入话机,另一端插入相应的用户端口。
13.话机配置要求:用普通话机即可实现通话、话 务转接与编程功能。
14.供电电源:AC:220V±10% DC:48V 2 0 ̄ 100AH蓄电池
15.功耗:50W ̄500W (视分机数量而定)
2.2卧式集团电话名称和位置 1、40 门PC型卧式机结构图
用 户 板1 用户板2 直拨板 中继板 主控板 打印机接口 电池保险丝 电源箱 电池开关 电源开关 接地端 电源保险丝 电源插座 电池接线柱 电脑连接口 中继板端口 用户板端口
1.3基本结构 本系列集团电话每个标准机箱由下列单元组成: CPU板 ──主要由微处理器、控制单元、交换网 络、打印输出控制、串行通信接口等电路组成。 DID/DTMF板 ── 主要由电脑话务员、信号音及 双音多频接口等电路组成。 TRK板 ── 中继电路,提供4个双向中继接口。 EXT板 ── 用户电路,提供8个用户分机接口。 MOT板 ── 板与板的总线接口等。
呼损 本局 <1% 出局<0.5%
本机各项指标均符合YD344 9 0《 自 动 交 换 技 术 要 求》
对地不平衡度:300-600Hz ≥40dB 600-3400Hz ≥46dB
电源杂音:≤ 2.4mV 用户馈电电流 >18mA ,环路电阻 R≤1KΩ 绝缘电阻 R≥20KΩ,线间电容 C≤0.5uf 9.拨号方式 脉冲﹑音频 脉冲接收时,脉冲速度8-14脉冲/秒, 脉冲断续比(1.3-2.5):1。脉冲转送时, 脉冲速度10±1脉冲/秒,脉冲断续比(1.6± 0.25):1。 中继用户二次拨号脉冲速度10-12脉冲/秒,加 速度<10%。 10. 接收电平 双音频输入时单音频接收电平范围 -4-23dBm,双音频电平差≤6dB。 音频接收时,接收电平如下图:
400 -2400Hz 2400 - 3400Hz
-0.6 - +1.5dB -0.6 - +3.0dB
7.输入电平增益变化
输入信号电平为 -40-3.0dBm
电平输出非线性变化范围 ≤0.5dB
8.串音衰减 > 67dB(1100HZ) 衡重杂音 ≤ -67dB
非衡重杂音 ≤ -40dB
话务量 用户:0.2erl 中继:0.7erl

HJK-120 集团电话
2.3 壁挂式集团电话名称和位置 1、308型集团电话
2、416型集团电话
3、424型集团电话

微机指示灯 接地端口
用 户 端 口2-8 用 户 端 口1 中 继 端 口2-3 中 继 端 口1 电脑连接口 打印机接口
微机指示灯 接地端口
用户端口1-16
中 继 端 口1-4 电脑连接口 打印机接口 微机指示灯 接地端口
本说明书适合于HJK-120 系列集团电话,包括壁挂式与卧式
壁挂式集团电话分为:普通型和PC型 Pc(在普通型上加可连接电脑,具有自录语音功能)
卧式集团电话分为:普通型、增强型、PC型 增强型(在普通型上加开关电源,自录语音功能) Pc型(增强型并可连接电脑)
HJK-120 集团电话
系统简介
1.1 概 述 采用国际电报电话咨询委员会(CCITT)G.712、
3. 编程须知 3.1 命令格式 …………………………………8 3.2 系统初始化………………………………8 3.3 设置系统日期……………………………8 3.4 设置系统时间……………………………8 3.5 分机号长设置……………………………9 3.6 虚拟总机设置… …………………………9 3.7 系统软复位………………………………9 3.8 自录语音设置……………………………9 3.9 夜服功能……………………………… …10 3.10 功能首位号设置…………………………10 3.11 总机功能锁………………………………10
高频 Hz
低频Hz
L1
697
L2
770
L3
852
L4
841
H1 1290
1 4
7
*
H2 1336 2 5
8
0
H3 1477 3 6
9
#

HJK-120 集团电话
11.软件配置要求:本系统在Microsoft简体中文版 Windows 95/98下运行。
12.PC连接距离:普通距离<30M,配置422接口可达 1Km,出厂配置10M。
模拟制式 交换网络 采用 8×16 模拟开关阵列 4.外设接口 电脑串行接口,与PC486 以上的电脑连接,并
行打印输出口一个,与24针打印机直接相连 (LQ1600K﹑KX-P1121等)。 5.传输特性 分机-分机 ≤1.5dB 分机-中继 ≤1.0dB
6.衰耗频率失真 300 -400Hz
-0.6 - +2.0db

HJK-120 集团电话
技术指标与 结构
2.1技术要求
1.容量 内线容量 1 6 门(端口)- 120门(端口)
以 8 门扩充为单位 外线容量(环路中继) 3 线(端口)- 8 线(端口) 2.接口类型 用户接口
用户模拟接口:a﹑b线48V馈电 中继接口 环路中继线:呼入铃流,呼出直流脉冲或双
音频信号。 3.内部交换结构
8008 8009 8010 8011 8012 8013 8014 8015
用 户 端 口2
C01 C02 C03 C04
中继端口
8000 8001 8002 8003 8004 8005
用户端口1
8011 8010 8009 8008
8007 8006
8012 8013 8014Байду номын сангаас8015 8016 8017
用 户 端 口2
8023 8022 8021 8020
HJK-120 集团电话
1. 系统简介 1.1 概述………………………………………1 1.2 特点………………………………………1 1.3 基本结构…………………………………1
2. 技术指标与结构 2.1 技术要求…………………………………2 2.2 卧式集团电话名称和位置………………3 2.3 壁挂式集团电话名称和位置……………4 2.4 壁挂式集团电话端口结构与连接………5 2.5 壁挂式集团电话安装与接地……………6 2.6 与电脑连接………………………………7 2.7 与电瓶连接………………………………7 2.8 与大地连接………………………………7
6.计费编程 6.1 系统计费方式……………………………20 6.2 市话计费开关……………………………20 6.3 市话费率设置……………………………20 6.4 市话计费延时时间设置…………………20 6.5 市话手续附加费设置……………………20 6.6 传呼号费率设置 … ……………………21 6.7 传呼延时设置 …………………………21 6.8 手机费率设置 …………………………21 6.9 手机延时时间设置 ……………………21 6.10 特服号码费率设置 …………………… 21 6.11 本地网费率设置 … ……………………22 6.12 本地网计费延时时间设置 ……………22 6.13 本地网手续费及附加费设置 ………… 22 6.14 国内长途费率设置……………………… 22 6.15 国内长途计费延时时间设置…………… 22
b 线脚 a 线脚
用户端口
中继端口 选用适当长度的二芯导线,一端接水晶头,插入中继端口,另一端接叉口连接片,接入外线接线盒上。
2、416 型用户端口及中继端口连接示意图
C01 C02 C03 C04
中继端口
8000 8001 8002 8003 8004 8005 8006 8007
用户端口1
3、424 型用户端口及中继端口连接示意图
5.中继编程 5.1 中继路由局向……………………………15 5.2 中继出局方式选择………………………15 5.3 入中继接续类型选择……………………16 5.4 中继开关的设置…………………………17 5.5 中继计费开关方式选择………… ………17 5.6 中继分组…………………………………18 5.7 总纲设置专用中继………………………18 5.8 中继发码方式选择………………………19
G.732 号建议书设计、生产,既综合了国内外众多 集团电话的优点,又采用了程控交换机的先进功能, 在技术创新上具有独特优势,是一种具备50多种强 大商务办公与宾馆管理功能的新型集团电话。广泛 应用于写字楼、宾馆、企事业单位,也适合于部队、 电力、煤矿、石油、铁路等专网通讯系统。是用户 单位改善通讯条件,提高工作效率,控制话费支出, 实行办公智能化的理想设备。
4.用户编程 4.1 弹性编码…………………………………11 4.2 等级设置…………………………………11 4.3 分机本地网电话权设置…………………11 4.4 分机特服权设置…………………………12 4.5 分机允许中继呼入权设置………………12 4.6 内部分机呼叫权设置……………………13 4.7 分机中继热线服务设置…………………13 4.8 清除分机密码……………………………14
HJK-120 集团电话
6.16 国际长途费率设置……………………23 6.17 国际长途手续费和附加费设置………23 6.18 国际长途计费延时时间设置…………23 6.19 分机预付款设置………………………23 7.话务操作 7.1 强插服务 ………………………………24 7.2 总机代拨长途 … ………………………24 7.3 中继转接 ………………………………24 7.4 帐号等级设置 … ………………………24 8.话机用户快速操作指南 8.1 打电话 … ………………………………28 8.2 占线……………………………………28 8.3 接电话 … ………………………………29 8.4 其它功能使用 … ………………………29 9.打印功能命令集 9.1 命令格式 ………………………………31 9.2 系统版本打印 … ………………………31 9.3 打印某分机累计话费 … ………………31 9.4 清除某分机累计话费 … ………………31 9.5 中英文打印方式选择 … ………………31 9.6 话单打印输出方式设置 ………………31 9.7 安装检查 ………………………………37 9.8 常见故障排除 … ………………………38
