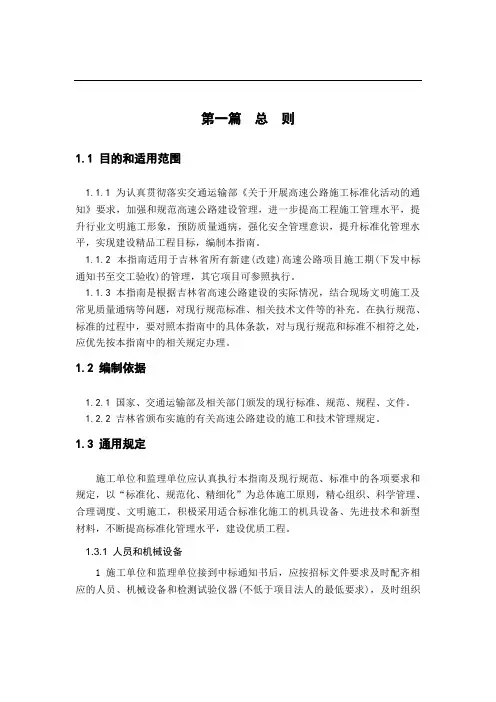

第一篇总则1.1 目的和适用范围1.1.1为认真贯彻落实交通运输部《关于开展高速公路施工标准化活动的通知》要求，加强和规范高速公路建设管理，进一步提高工程施工管理水平，提升行业文明施工形象，预防质量通病，强化安全管理意识，提升标准化管理水平，实现建设精品工程目标，编制本指南。
1.1.2本指南适用于吉林省所有新建(改建)高速公路项目施工期(下发中标通知书至交工验收)的管理，其它项目可参照执行。
1.1.3 本指南是根据吉林省高速公路建设的实际情况，结合现场文明施工及常见质量通病等问题，对现行规范标准、相关技术文件等的补充。
在执行规范、标准的过程中，要对照本指南中的具体条款，对与现行规范和标准不相符之处，应优先按本指南中的相关规定办理。
1.2 编制依据1.2.1 国家、交通运输部及相关部门颁发的现行标准、规范、规程、文件。
1.2.2 吉林省颁布实施的有关高速公路建设的施工和技术管理规定。
1.3 通用规定施工单位和监理单位应认真执行本指南及现行规范、标准中的各项要求和规定，以“标准化、规范化、精细化”为总体施工原则，精心组织、科学管理、合理调度、文明施工，积极采用适合标准化施工的机具设备、先进技术和新型材料，不断提高标准化管理水平，建设优质工程。
1.3.1 人员和机械设备1 施工单位和监理单位接到中标通知书后，应按招标文件要求及时配齐相应的人员、机械设备和检测试验仪器(不低于项目法人的最低要求)，及时组织进场，做好施工前的各项准备工作。
人员和机械设备更换须按合同约定程序办理。
监理工程师须对施工单位的人员和机械设备进场工作进行有效监管。
2 施工单位进场后，应主动与项目法人、监理工程师、地方征地拆迁机构及其他相关部门进行沟通联系，熟悉项目管理的基本程序，相互交换诸如工作分工、工作节点的时限要求、现场存在的问题等重要信息。
3 施工单位和监理单位应在开工前和施工过程中，根据工程需要组织人员培训，相关管理人员和特种作业人员须持证上岗。
高速公路机电工程施工标准化指南
高速公路机电工程施工标准化指南前，应与土建、房建工程施工单位协调，确定预留预埋的位置、规格、数量等，并制定详细的预留预埋方案，报监理审核后方可施工。
1.2材料准备1.2.1在施工前，应按照设计要求和施工组织设计，制定材料设备采购计划，明确采购时间、数量、品种、规格等，做好材料设备的储备工作。
1.2.2材料设备采购应按照招标文件或业主的要求，进行公开招标或询价采购，严格控制材料设备的质量。
1.2.3施工单位应按照现场实际需要，及时调整材料设备采购计划，保证施工进度和质量。
1.2.4材料设备的验收应按照国家有关标准和施工组织设计的要求进行，验收合格后方可入库使用。
1.3施工人员准备1.3.1在施工前，应组织施工人员进行技术交底，确保施工人员熟悉施工图、施工方案和施工要求。
1.3.2施工单位应按照招标文件或业主的要求，确定施工人员的资质和工作经验要求，严格控制施工人员的素质和数量。
1.3.3施工单位应按照现场实际需要，及时调整施工人员的配备，保证施工进度和质量。
1.3.4施工人员应按照施工组织设计和现场实际需要，配备必要的安全防护用品，确保施工人员的安全。
施工单位进场后，需要与机电监理、土建监理、土建施工单位一起对由土建施工单位负责实施的预留、预埋工程按照设计要求逐处进行现场移交。
如果工程不合格，土建单位需要负责整改，待全部预留、预埋合格后填写四方签认清单，移交工作界面。
在进行基础施工时，需要注意使定位法兰盘与基础对中，盘上表面与基础面齐平，并保持其顶面水平，预埋地脚螺栓应与其保持垂直。
所有地脚螺栓均为45号钢制成，并进行热镀锌处理，镀锌量为≥350g/m2；接地引线和接地极均进行热镀锌处理，镀锌量≥350g/m2.此外，所有穿线钢管内均需预穿妒铁丝，其管口外两端各留出1m，供穿线用，同时用木塞或橡胶塞封堵管口，防止杂物进入管内。
监控设施分项工程施工内容见表2-1.其中，需要进行预埋件制作、基础开挖、混凝土浇筑、接地装置施工、接地电阻测量、施工现场清理、管道贯通自检、穿缆、封堵、绑扎、挂牌电缆敷设和接续、配电箱内电缆端接、工序报验检测器的安装、机箱及内部设备如光端机的安装车辆检测器、供配电线路连接与接地和避雷、气象检测器、数据线路的接续、系统本地调试、自检、工序报检、摄像机立柱安装、闭路电视监控系统机箱及内部设备安装、立柱支架的安装、显示模块的安装、可变标志机箱及内部设备如光端机的安装、线路桥架的布设、屏架的安装、线槽的布设、监控中心设备安装及软件调测、单体设备的安装系统设备连接、设备的供电与调试、软件安装与系统联调、自检、工序报验、地图板屏架的安装、屏面模块及显示单元的安装、控制箱的安装、供电及通信电缆的布设、连接、控制软件的安装、屏幕与投影仪定位、屏幕与投影仪安装、综合布线与网线认证测试等工作。
