ARDUINO入门及其简单实验7例

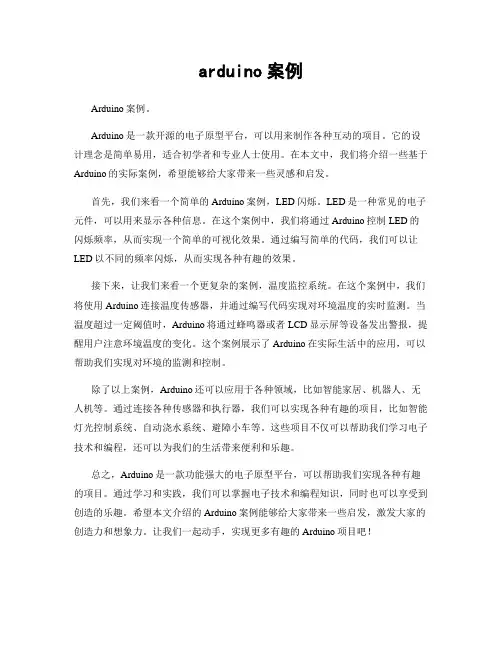

arduino案例
arduino案例Arduino案例。
Arduino是一款开源的电子原型平台，可以用来制作各种互动的项目。
它的设计理念是简单易用，适合初学者和专业人士使用。
在本文中，我们将介绍一些基于Arduino的实际案例，希望能够给大家带来一些灵感和启发。
首先，我们来看一个简单的Arduino案例，LED闪烁。
LED是一种常见的电子元件，可以用来显示各种信息。
在这个案例中，我们将通过Arduino控制LED的闪烁频率，从而实现一个简单的可视化效果。
通过编写简单的代码，我们可以让LED以不同的频率闪烁，从而实现各种有趣的效果。
接下来，让我们来看一个更复杂的案例，温度监控系统。
在这个案例中，我们将使用Arduino连接温度传感器，并通过编写代码实现对环境温度的实时监测。
当温度超过一定阈值时，Arduino将通过蜂鸣器或者LCD显示屏等设备发出警报，提醒用户注意环境温度的变化。
这个案例展示了Arduino在实际生活中的应用，可以帮助我们实现对环境的监测和控制。
除了以上案例，Arduino还可以应用于各种领域，比如智能家居、机器人、无人机等。
通过连接各种传感器和执行器，我们可以实现各种有趣的项目，比如智能灯光控制系统、自动浇水系统、避障小车等。
这些项目不仅可以帮助我们学习电子技术和编程，还可以为我们的生活带来便利和乐趣。
总之，Arduino是一款功能强大的电子原型平台，可以帮助我们实现各种有趣的项目。
通过学习和实践，我们可以掌握电子技术和编程知识，同时也可以享受到创造的乐趣。
希望本文介绍的Arduino案例能够给大家带来一些启发，激发大家的创造力和想象力。
让我们一起动手，实现更多有趣的Arduino项目吧！。

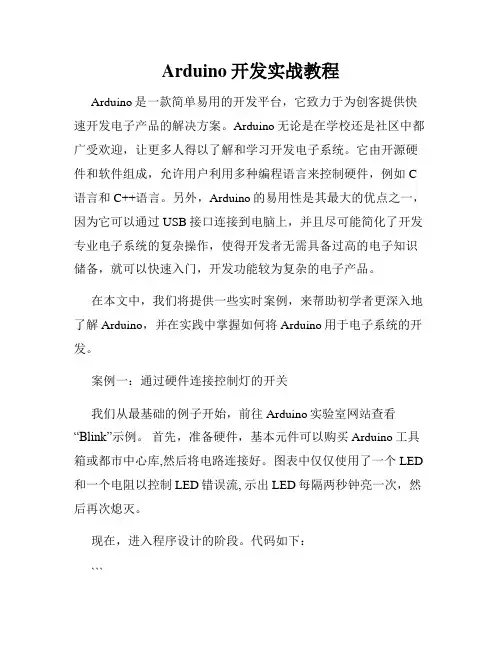

Arduino开发实战教程
Arduino开发实战教程Arduino是一款简单易用的开发平台，它致力于为创客提供快速开发电子产品的解决方案。
Arduino无论是在学校还是社区中都广受欢迎，让更多人得以了解和学习开发电子系统。
它由开源硬件和软件组成，允许用户利用多种编程语言来控制硬件，例如C 语言和C++语言。
另外，Arduino的易用性是其最大的优点之一，因为它可以通过USB接口连接到电脑上，并且尽可能简化了开发专业电子系统的复杂操作，使得开发者无需具备过高的电子知识储备，就可以快速入门，开发功能较为复杂的电子产品。
在本文中，我们将提供一些实时案例，来帮助初学者更深入地了解Arduino，并在实践中掌握如何将Arduino用于电子系统的开发。
案例一：通过硬件连接控制灯的开关我们从最基础的例子开始，前往Arduino实验室网站查看“Blink”示例。
首先，准备硬件，基本元件可以购买Arduino工具箱或都市中心库,然后将电路连接好。
图表中仅仅使用了一个LED 和一个电阻以控制LED错误流, 示出LED每隔两秒钟亮一次，然后再次熄灭。
现在，进入程序设计的阶段。
代码如下：```void setup() {// 初始化pinMode(LED_BUILTIN, OUTPUT); // use the built-in LED pin as an output}void loop() {digitalWrite(LED_BUILTIN, HIGH); // turn the LED on (HIGH is the voltage level)delay(1000); // wait for a seconddigitalWrite(LED_BUILTIN, LOW); // turn the LED off by making the voltage LOWdelay(1000); // wait for a second}```代码中的“setup”函数用于初始化，它只运行一次。
arduino案例
arduino案例Arduino案例。
Arduino是一款开源的电子原型平台，由意大利的一家公司制造。
它是一个硬件和软件平台，可以用来开发各种各样的项目，从简单的闪烁LED灯到复杂的机器人控制系统。
本文将介绍一些基本的Arduino案例，帮助初学者快速入门。
第一个案例是闪烁LED灯。
LED是一种常见的电子元件，它可以发光。
通过Arduino控制LED灯的亮灭，可以很好地理解Arduino的基本原理。
首先，将LED 灯的长腿连接到Arduino的数字引脚13，短腿连接到地。
然后，在Arduino的集成开发环境（IDE）中编写一个简单的程序，让LED灯交替闪烁。
上传程序到Arduino板上，就可以看到LED灯的亮灭效果了。
第二个案例是温度传感器。
温度传感器是一种常用的传感器，可以测量周围的温度。
通过连接温度传感器到Arduino，我们可以实时地获取当前的温度数据。
首先，将温度传感器的信号引脚连接到Arduino的模拟引脚A0，电源引脚连接到5V，地引脚连接到地。
然后，在Arduino的IDE中编写一个简单的程序，读取温度传感器的数据并将其显示在串行监视器上。
这样就可以实时地监测当前的温度了。
第三个案例是舵机控制。
舵机是一种常见的电机，可以精确地控制角度。
通过连接舵机到Arduino，我们可以控制舵机的转动角度，实现各种各样的机械控制。
首先，将舵机的信号引脚连接到Arduino的数字引脚9，电源引脚连接到5V，地引脚连接到地。
然后，在Arduino的IDE中编写一个简单的程序，控制舵机的角度。
上传程序到Arduino板上，就可以看到舵机按照设定的角度进行转动了。
通过这些简单的Arduino案例，我们可以快速地了解Arduino的基本原理和使用方法。
希望这些案例能够帮助初学者更好地入门Arduino，也希望大家能够通过自己的实践，进一步深入学习和应用Arduino平台，创造出更多有趣的项目和作品。
Arduino是一个非常强大和灵活的工具，相信通过不断地学习和实践，大家一定能够掌握它，创造出更多令人惊艳的作品。

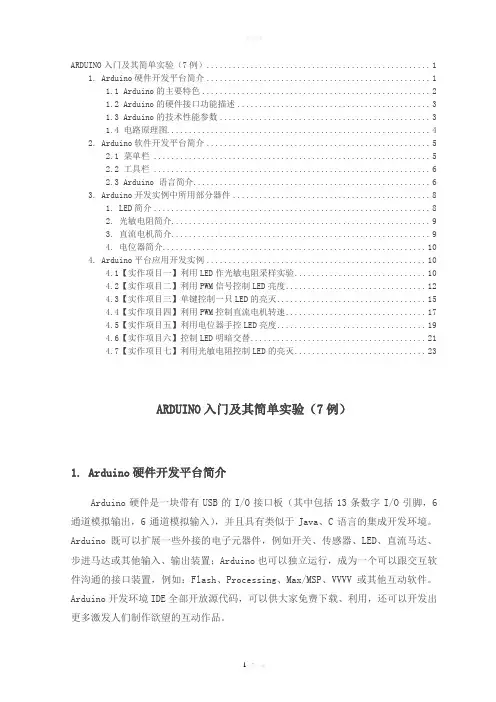

ARDUINO入门及其简单实验(7例)
ARDUINO入门及其简单实验（7例） (1)1. Arduino硬件开发平台简介 (1)1.1 Arduino的主要特色 (2)1.2 Arduino的硬件接口功能描述 (3)1.3 Arduino的技术性能参数 (3)1.4 电路原理图 (4)2. Arduino软件开发平台简介 (5)2.1 菜单栏 (5)2.2 工具栏 (6)2.3 Arduino 语言简介 (6)3. Arduino开发实例中所用部分器件 (8)1. LED简介 (8)2. 光敏电阻简介 (9)3. 直流电机简介 (9)4. 电位器简介 (10)4. Arduino平台应用开发实例 (10)4.1【实作项目一】利用LED作光敏电阻采样实验 (10)4.2【实作项目二】利用PWM信号控制LED亮度 (12)4.3【实作项目三】单键控制一只LED的亮灭 (15)4.4【实作项目四】利用PWM控制直流电机转速 (17)4.5【实作项目五】利用电位器手控LED亮度 (19)4.6【实作项目六】控制LED明暗交替 (21)4.7【实作项目七】利用光敏电阻控制LED的亮灭 (23)ARDUINO入门及其简单实验（7例）1. Arduino硬件开发平台简介Arduino硬件是一块带有USB的I/O接口板（其中包括13条数字I/O引脚，6通道模拟输出，6通道模拟输入），并且具有类似于Java、C语言的集成开发环境。
Arduino既可以扩展一些外接的电子元器件，例如开关、传感器、LED、直流马达、步进马达或其他输入、输出装置；Arduino也可以独立运行，成为一个可以跟交互软件沟通的接口装置，例如：Flash、Processing、Max/MSP、VVVV或其他互动软件。
Arduino开发环境IDE全部开放源代码，可以供大家免费下载、利用，还可以开发出更多激发人们制作欲望的互动作品。
如图1和图2所示，分别为Arduino硬件平台的实物图和电路布局图。
arduino入门经典
目录一、制作第一个电路单led闪烁 (2)二、hello world经典例程 (9)三、Arduino基础 (10)四、Arduino的数字输出 (11)五、 Arduino的串口输入 (14)六、Arduino的串口输出 (16)七、Arduino的模拟输入 (18)八、Arduino的模拟输出 (20)九、6LED灯闪烁实验 (23)十、蜂鸣器实验 (29)十一、1位数码管实验 (32)十二、按键实验 (34)十三、光控LED实验 (37)十四、1602实验 (39)十五、lm35温度传感器实验 (42)十六、舵机控制实验 (45)十七、红外遥控接收实验 (48)十八、红外遥控控制舵机实验 (50)十九、LED点阵实验 (52)二十、74HC595实验 (54)ASCII表 (57)ATMEGA328引脚图 (58)一、制作第一个电路单led闪烁做任何一个电路之前，一定要先了解电路中原件的参数，其工作电压，工作电流等。
第一个实验咱们用到的LED从网上查找资料得知，其工作电压一般为1.5-2.0V，工作电流一般为10-20ma，反向击穿电压为5V。
控制板逻辑电路供电为5V。
根据以上参数假设LED工作电压选用1.7，工作电流选用15ma，限流电阻=（总电压-LED电压）/电流，所以限流电阻=（5-1.7）/0.015=220Ω。
首先需要从arduino官方网站下载其编译软件，地址是/en/Main/Software笔者使用的平台为win7 32位，如果大家使用的是其他平台，按照对应的下载就可以。
下载回来的软件包解压缩后的目录结构如下图，arduino.exe是程序的启动文件，driver目录是控制板usb芯片驱动，usb接上控制板后如果要寻找驱动，把目录指定到这里就可以。
本次实验用到的器材为一个面包板，一个LED，一个1k的电阻，两根导线，如下图：本次实验的连接方法如下图，LED两个针脚有一长一短，短的是连接GND，长的是连接正极。

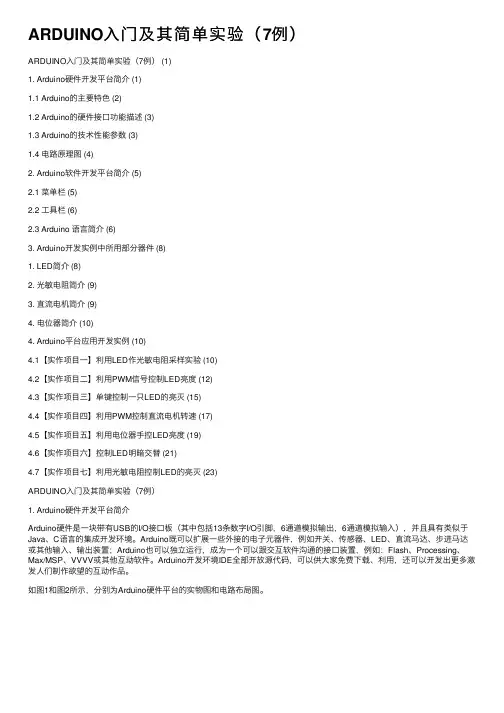

ARDUINO入门及其简单实验（7例）
ARDUINO⼊门及其简单实验（7例）ARDUINO⼊门及其简单实验（7例） (1)1. Arduino硬件开发平台简介 (1)1.1 Arduino的主要特⾊ (2)1.2 Arduino的硬件接⼝功能描述 (3)1.3 Arduino的技术性能参数 (3)1.4 电路原理图 (4)2. Arduino软件开发平台简介 (5)2.1 菜单栏 (5)2.2 ⼯具栏 (6)2.3 Arduino 语⾔简介 (6)3. Arduino开发实例中所⽤部分器件 (8)1. LED简介 (8)2. 光敏电阻简介 (9)3. 直流电机简介 (9)4. 电位器简介 (10)4. Arduino平台应⽤开发实例 (10)4.1【实作项⽬⼀】利⽤LED作光敏电阻采样实验 (10)4.2【实作项⽬⼆】利⽤PWM信号控制LED亮度 (12)4.3【实作项⽬三】单键控制⼀只LED的亮灭 (15)4.4【实作项⽬四】利⽤PWM控制直流电机转速 (17)4.5【实作项⽬五】利⽤电位器⼿控LED亮度 (19)4.6【实作项⽬六】控制LED明暗交替 (21)4.7【实作项⽬七】利⽤光敏电阻控制LED的亮灭 (23)ARDUINO⼊门及其简单实验（7例）1. Arduino硬件开发平台简介Arduino硬件是⼀块带有USB的I/O接⼝板（其中包括13条数字I/O引脚，6通道模拟输出，6通道模拟输⼊），并且具有类似于Java、C语⾔的集成开发环境。
Arduino既可以扩展⼀些外接的电⼦元器件，例如开关、传感器、LED、直流马达、步进马达或其他输⼊、输出装置；Arduino也可以独⽴运⾏，成为⼀个可以跟交互软件沟通的接⼝装置，例如：Flash、Processing、Max/MSP、VVVV或其他互动软件。
Arduino开发环境IDE全部开放源代码，可以供⼤家免费下载、利⽤，还可以开发出更多激发⼈们制作欲望的互动作品。
如图1和图2所⽰，分别为Arduino硬件平台的实物图和电路布局图。
Arduino入门到精通例程7-抢答器
Arduino入门到精通例程7抢答器设计实验完成上面的实验以后相信已经有很多朋友可以独立完成这个实验了，本实验就是将上面的按键控制小灯的实验扩展成 3个按键对应3个小灯，占用6个数字I/O接口。
原理这里就不多说了同上面实验，下面附上参考原理图和实物连接图。
-.rduiiiv IDUA RET D12Arduino t)] 1i)：'lrm3d-d三pn-ssnui tuIA|)参考源程序如下:in t redled=10; int yellowled=9; int gree nl ed=8; int redp in=7;int yellowp in=6; int gree npin=5; in t red;int yellow;int gree n;WWW F *严Mu m巧F<C 孟end IV I] > g 3Ehvoid setup(){pinMode(redled,OUTPUT);pinMode(yellowled,OUTPUT);pinMode(greenled,OUTPUT);pinMode(redpin,INPUT);pinMode(yellowpin,INPUT);pinMode(greenpin,INPUT);}void loop(){red=digitalRead(redpin); if(red==LOW){ digitalWrite(redled,LOW);} else{ digitalWrite(redled,HIGH);}yellow=digitalRead(yellowpin); if(yellow==LOW) { digitalWrite(yellowled,LOW);} else{ digitalWrite(yellowled,HIGH);}green=digitalRead(greenpin);if(gree n==LOW){ digitalWrite(gree nled,LOW);}else { digitalWrite(gree nled,HIGH);}}此程序与前面程序除接口增多以外并无异处，因此不做程序注解分下载完程序，我们自己制作的简易抢答器就完成了。
Arduino入门教程
点亮13号引脚的LED灯，持续一秒，然后灭掉，再持续一秒，一直循环。
在这个入门教程中，我们假设读者使用的是Arduino UNO型号的控制板，并获取了Arduino开发环境，而且已经安装了USB驱动。
连接Arduino控制板和电脑将USB线一端插在Arduino控制板上，一端插在电脑的USB接口上。
（独立工作时Arduino控制板可以选择从USB供电, 也可以选择由电源适配器供电）连接Arduino控制板和电脑打开Arudino IDE，就会出现Arduino IDE的编辑界面将Arduino开发环境设置为中文如果英文界面，你不太习惯的话，可以先更改为中文界面。
打开Arduino主程序，打开：File > Preferences，找到Editor language项，将其设为中文，关闭Arduino主程序并重新打开会跳出下面这个对话框，选择Editor language --> 简体中文，点击OK。
关闭Arduino IDE，重新打开，就是中文界面了！认识Arduino IDE先简单认识看一下Arduino的这个编译器，以后可是要经常和它打交道的。
Arduino IDE是Arduino产品的软件编辑环境。
简单的说就是用来写代码，下载代码的地方。
任何的Arduino产品都需要下载代码后才能运作。
我们所搭建的硬件电路是辅助代码来完成的，两者是缺一不可的。
如同人通过大脑来控制肢体活动是一个道理。
如果代码就是大脑的话，外围硬件就是肢体，肢体的活动取决于大脑，所以硬件实现取决于代码。
Arduino IDE基本也只需要用到上面标示出来的部分就可以了，上图大部分的白色区域就是代码的编辑区，用来输入代码的。
注意，输入代码时，要切换到英文输入法的模式。
下面黑色的区域是消息提示区，会显示编译或者下载是否通过。
下载一个最简单的代码，既可以帮你熟悉如何下载程序，同时也测试下板子好坏。
UNO板上标有L的LED。
ARDUINO入门及其简单实验(7例)
ARDUINO入门及其简单实验（7例） (1)1. Arduino硬件开发平台简介 (1)1.1 Arduino的主要特色 (2)1.2 Arduino的硬件接口功能描述 (3)1.3 Arduino的技术性能参数 (3)1.4 电路原理图 (4)2. Arduino软件开发平台简介 (5)2.1 菜单栏 (5)2.2 工具栏 (6)2.3 Arduino 语言简介 (6)3. Arduino开发实例中所用部分器件 (8)1. LED简介 (8)2. 光敏电阻简介 (9)3. 直流电机简介 (9)4. 电位器简介 (10)4. Arduino平台应用开发实例 (10)4.1【实作项目一】利用LED作光敏电阻采样实验 (10)4.2【实作项目二】利用PWM信号控制LED亮度 (12)4.3【实作项目三】单键控制一只LED的亮灭 (15)4.4【实作项目四】利用PWM控制直流电机转速 (17)4.5【实作项目五】利用电位器手控LED亮度 (19)4.6【实作项目六】控制LED明暗交替 (21)4.7【实作项目七】利用光敏电阻控制LED的亮灭 (23)ARDUINO入门及其简单实验（7例）1. Arduino硬件开发平台简介Arduino硬件是一块带有USB的I/O接口板（其中包括13条数字I/O引脚，6通道模拟输出，6通道模拟输入），并且具有类似于Java、C语言的集成开发环境。
Arduino 既可以扩展一些外接的电子元器件，例如开关、传感器、LED、直流马达、步进马达或其他输入、输出装置；Arduino也可以独立运行，成为一个可以跟交互软件沟通的接口装置，例如：Flash、Processing、Max/MSP、VVVV或其他互动软件。
Arduino 开发环境IDE全部开放源代码，可以供大家免费下载、利用，还可以开发出更多激发人们制作欲望的互动作品。
如图1和图2所示，分别为Arduino硬件平台的实物图和电路布局图。
arduino案例
arduino案例Arduino是一个开放源代码电子平台，可以轻松编程和控制各种物理设备。
它是一个基于易于使用的硬件和软件概念的开发板，用于创建各种项目和系统。
今天我们将介绍几个基于Arduino的案例。
第一个案例是一个智能家居系统。
这个系统使用Arduino来控制家庭电器和设备，以提高家庭的安全性和舒适性。
通过连接传感器和执行器，Arduino可以监测和控制温度、湿度、光线、烟雾等环境参数，并自动调节空调、照明等设备的工作状态。
它还可以通过手机应用程序进行远程控制和监控。
第二个案例是一个智能农业系统。
这个系统使用Arduino来监测土壤湿度、光照强度和温度等参数，以帮助农民更好地管理农作物。
通过连接传感器和执行器，Arduino可以自动控制灌溉系统、温室通风系统等设备，以提供最适宜的环境条件来促进作物生长。
它还可以通过互联网连接到气象站，获取实时天气数据，帮助农民更好地制定农作物管理计划。
第三个案例是一个追踪器。
这个追踪器使用Arduino来追踪物体的位置和运动。
通过连接加速计、陀螺仪和GPS模块，Arduino可以实时获取物体的位置和运动数据，并通过蓝牙或无线网络将数据发送给手机或计算机。
这个追踪器可以用于跟踪物流货物、失路的宠物、行李等，并提供实时的位置更新和预警信息。
第四个案例是一个智能交通系统。
这个系统使用Arduino来控制交通信号灯和车辆行驶方向。
通过连接传感器、摄像头和执行器，Arduino可以实时检测交通流量和路况，并自动调节交通信号灯的工作模式和车辆行驶方向，以优化交通流量和减少交通拥堵。
它还可以通过互联网连接到交通管理中心，实现远程监控和控制。
这些案例只是Arduino应用的一小部分，它在物联网、机器人、航空航天等领域都有广泛的应用。
通过自己的创造力和编程技能，您可以利用Arduino来构建各种有趣和有用的项目和系统。
所以快来尝试一下吧！。
ARDUINO教程
ARDUINO教程Arduino教程Arduino是一款开源的电子原型平台，旨在帮助初学者学习和理解嵌入式系统开发。
它由一个易于使用的硬件和一个基于简化版C语言的开发环境组成。
本教程将为您介绍Arduino的基本概念、硬件组成、开发环境和一些简单的项目示例。
1. Arduino的基本概念Arduino基于一种简化版的C++语言编程，它包含了一系列的函数库，可以用于控制各种各样的硬件和外设。
Arduino的编程方式非常灵活，初学者可以通过学习简单的例子，逐渐扩展自己的项目。
2. Arduino的硬件组成Arduino主板是Arduino系统的核心组成部分，它由一个微控制器芯片（如ATmega328）和一些外设组成，如数字输入/输出引脚、模拟输入引脚、PWM引脚和串口等。
此外，Arduino还有一个USB端口，用于与电脑通信。
Arduino主板上标有数字和字母的引脚，可以用来连接各种硬件组件。
通过编程，您可以控制这些引脚的状态，如高电平或低电平，以完成各种任务。
3. Arduino的开发环境在Arduino开发环境中，您可以撰写和调试代码。
它还提供了一个串口监视器，可以用于调试和观察程序运行时的输出。
开发环境还内置了大量的示例程序和函数库，方便您快速上手。
4. Arduino的项目示例下面是一些简单的Arduino项目示例-闪烁LED灯：通过控制一个数字输出引脚的高低电平，使LED灯定时闪烁。
- 温度监测器：通过连接一个温度传感器到Arduino的模拟输入引脚，读取实时温度数据，并在串口监视器上显示。
- 超声波测距仪：通过连接一个超声波传感器到Arduino的引脚，实现测量前方障碍物距离，并在串口监视器上显示。
- 电机控制：通过连接电机驱动器和电机到Arduino的引脚，实现电机的正转、反转和速度控制。
这些项目只是冰山一角，您可以根据自己的兴趣和需求，进行更加复杂和有趣的项目。
总结：本教程为您介绍了Arduino的基本概念、硬件组成、开发环境和一些简单的项目示例。
Arduino教程及简明例程
Arduino教程一：数字输出Arduino, 教程11 Comments »Arduino的数字I/O被分成两个部分，其中每个部分都包含有6个可用的I/O管脚，即管脚2到管脚7和管脚8到管脚13。
除了管脚13上接了一个1K的电阻之外，其他各个管脚都直接连接到ATmega上。
我们可以利用一个6位的数字跑马灯,来对Arduino数字I/O的输出功能进行验证，以下是相应的原理图:电路中在每个I/O管脚上加的那个1K电阻被称为限流电阻，由于发光二极管在电路中没有等效电阻值，使用限流电阻可以使元件上通过的电流不至于过大，能够起到保护的作用.该工程对应的代码为：int BASE = 2;int NUM = 6；int index = 0;void setup()｛for (int i = BASE； i 〈 BASE + NUM；i ++）｛pinMode(i, OUTPUT)；｝｝void loop（){for (int i = BASE； i 〈 BASE + NUM； i ++）｛digitalWrite（i, LOW)；｝digitalWrite(BASE + index， HIGH）;index = （index + 1) % NUM;delay(100)；}下载并运行该工程，连接在Arduino数字I/O管脚2到管脚7上的发光二极管会依次点亮0。
1秒，然后再熄灭:这个实验可以用来验证数字I/O输出的正确性。
Arduino上一共有十二个数字I/O管脚,我们可以用同样的办法验证其他六个管脚的正确性，而这只需要对上述工程的第一行做相应的修改就可以了：int BASE = 8;SEP 01Arduino教程二：数字输入Arduino, 教程 3 Comments »在数字电路中开关（switch）是一种基本的输入形式，它的作用是保持电路的连接或者断开。
Arduino从数字I/O管脚上只能读出高电平(5V)或者低电平（0V），因此我们首先面临到的一个问题就是如何将开关的开/断状态转变成Arduino能够读取的高/低电平.解决的办法是通过上/下拉电阻，按照电路的不同通常又可以分为正逻辑（Positive Logic）和负逻辑（Inverted Logic）两种。
Arduino入门实例
Arduino入门实例作者：小新哥/*实例一：定义引脚模式*//* pinMode(pin, mode) 数字IO口输入输出模式定义函数，pin表示为引脚0～13，mode表示为INPUT或OUTPUT模式*/void setup() //初始化变量，管脚模式，调用库函数等{pinMode(1,INPUT); //定义引脚1为输入模式pinMode(9,OUTPUT); //定义引脚9为输出模式}void loop() //连续执行函数内的语句{}/*实例二：定义引脚1～8为输入模式，9～13为输出模式*//*方法1：*/void setup() //初始化变量，管脚模式，调用库函数等{pinMode(1,INPUT); //定义引脚1为输入模式pinMode(2,INPUT); //定义引脚2为输入模式pinMode(3,INPUT); //定义引脚3为输入模式pinMode(4,INPUT); //定义引脚4为输入模式pinMode(5,INPUT); //定义引脚5为输入模式pinMode(6,INPUT); //定义引脚6为输入模式pinMode(7,INPUT); //定义引脚7为输入模式pinMode(8,INPUT); //定义引脚8为输入模式pinMode(9,OUTPUT); //定义引脚9为输出模式pinMode(10,OUTPUT); //定义引脚10为输出模式pinMode(11,OUTPUT); //定义引脚11为输出模式pinMode(12,OUTPUT); //定义引脚12为输出模式pinMode(13,OUTPUT); //定义引脚13为输出模式}void loop() //连续执行函数内的语句{}/*方法2：*/void setup() //初始化变量，管脚模式，调用库函数等for(int i=0;i<=8;i++) //for循环pinMode(i,INPUT); //定义引脚1～8为输入模式for(int j=9;j<=13;j++) //for循环pinMode(j,OUTPUT); //定义引脚9～13为输出模式}void loop() //连续执行函数内的语句{}/*方法3：*/void setup() //初始化变量，管脚模式，调用库函数等{for(int i=0,j=9;i<=8,j<=13;i++,j++) //for循环{pinMode(i,INPUT); //定义引脚1～8为输出模式pinMode(j,OUTPUT); //定义引脚9～13为输出模式}}void loop() //连续执行函数内的语句{}/*实例三：按下按钮1亮灯，松开按钮1灭灯*/•digitalWrite(pin, value) 数字IO口输出电平定义函数，pin表示为0～13，value 表示为HIGH或LOW。
单片机arduino案例
单片机arduino案例那我来给你分享一个超有趣的Arduino单片机小案例——制作一个简易的智能小夜灯。
一、所需材料。
1. 一个Arduino板（比如Uno板就很不错）。
2. 一个光线传感器（这个就像是小夜灯的“小眼睛”，用来感知周围光线的明暗）。
3. 一个LED灯（咱们小夜灯的光源呀）。
4. 一些杜邦线（就像连接各个小零件之间的“小桥梁”）。
二、连接电路。
1. 首先呢，把光线传感器连接到Arduino板上。
光线传感器一般有三个引脚，咱们把VCC引脚（电源引脚）接到Arduino的5V引脚，GND引脚（接地引脚）接到Arduino的GND引脚，然后把信号输出引脚（一般标着AO或者DO）接到Arduino的A0引脚。
这就像是给传感器找到了家，还接上了电源线和信号线，让它可以把看到的光线情况告诉Arduino板。
2. 接下来是LED灯。
LED灯也有两个引脚，长脚是正极，短脚是负极。
咱们把LED灯的正极通过一个220欧的限流电阻（这个电阻就像是一个小保安，防止电流太大把LED灯烧坏）接到Arduino的数字引脚13上，LED灯的负极接到Arduino的GND 引脚。
这样，Arduino就可以控制LED灯的亮灭啦。
三、编写代码。
下面就是给Arduino下命令的时候啦，咱们用Arduino的编程语言（类似C/C++）来写代码。
cpp.// 定义光线传感器连接的引脚。
const int lightSensorPin = A0;// 再定义LED灯连接的引脚。
const int ledPin = 13;void setup() {// 在初始化函数里，设置LED灯的引脚为输出模式。
pinMode(ledPin, OUTPUT);// 然后打开串口通信，这样咱们就可以在串口监视器里看到一些调试信息啦。
Serial.begin(9600);}void loop() {// 读取光线传感器的值。
int lightValue = analogRead(lightSensorPin);Serial.println(lightValue); // 在串口监视器里输出光线传感器的值，这样我们就能知道周围光线有多亮啦。
神奇的Arduino快速入门
神奇的Arduino快速入门Arduino 是什么？Arduino 是一块微控制器的开发平台。
你可以把他理解为是一个“听话的小男孩”，你只要给他安排好任务，并告诉他完成任务的具体步骤，他就可以很出色的完成你交给他的每个任务。
Arduino 有很多接口，这些接口就像人的神经，他连接不同的传感器和控制器。
举个例子来说：l数字输入，你可以在上面连接一个按钮，然后 Arduino 就能感知到这个按钮是否被按下；l模拟输入，你可以连接一个温度传感器，然后 Arduino 就能感知到环境温度、湿度；l数字输出，你可以连接一个蜂鸣器，然后你可以通过程序让Arduino 决定蜂鸣器什么时候工作；l模拟输出(PWM)，你可以连接一个小灯泡，然后通过输出的电压，控制灯泡的亮度。
当然，Arduino 还可以连接一些通讯模块，比如说大家都熟悉的网卡，Arduino可以变成一个网页服务器；除了网卡，还有蓝牙、xbee、串口、wifi等。
Arduino可以做什么？就像开始我们说的，他就是一个乖小孩，只要你能把你要让他做的事情和他表达清楚，那他就能帮你完成。
比如说，我们可以用Arduino 做一个可以调节亮度和色温的台灯、厨房的燃气报警器、小型气象站、植物监护器、宠物喂食器、无人飞行器、平衡车等。
怎么得到 Arduino？Arduino的设计初衷就是为了让人们能够得到廉价、好用的微控制器，你完全可以在淘宝找到10元以内的Arduino主板。
而且Arduino的硬件是开源的，所以 Arduino 有各种样子的主板，比如：•Arduino UNO•Arduino MEGA 2560 R3•Arduino Nano•LilyPad Arduino•Arduino Yun•Arduino MiniArduino 的传感器也可以在淘宝找到，而且价格都是便宜。
安装IDE我们要安装官方的IDE(集成开发环境，Integrated Development Environment)并运行第一个程序。
10个轻松上手制作的Arduino项目
10个轻松上⼿制作的Arduino项⽬限时⼲货下载：回复“教程”获取单⽚机电⼦书，回复“仿真”获取Proteus仿真资料，百度盘群组分享链接更新时间：2017-08-8，失效请在⽂末留⾔，不要在后台留⾔，你也可以在后台菜单“资源搜索”搜索更多你想要的⽹盘资源！点击“阅读原⽂”进⼊带链接的⽂章，可直接点击⽂中的链接。
创建Arduino项⽬可以给您带来很⼤的满⾜感，但很多时候初学者不知道从哪⾥开始。
启动创建项⽬时需要考虑很多事情，如果您没有制作的经验，那可能会令⼈困惑。
正是因为这个原因，我们为初学者收集到10个任何⼈都可以做的Arduino项⽬！为了让您开始⼊门，最好使⽤Arduino⼊门套件，包含：Arduino开发板、跳线、电阻、⾯包板、LED和按钮。
⼀些项⽬需要额外的部件，我们将列出可以购买它们的链接。
在下⾯的所有项⽬中，我们使⽤circuito.io作为BoM（物料清单）、连线指南和代码⽰例。
准备开始了吗？1. 摇摆的温度计对于该项⽬，您需要⼀个Arduino Uno开发板、DS18B20 - 单线数字温度传感器和7段数码管串⾏显⽰。
这种温度计⾮常简单，只需要基本的接线和代码。
逻辑⾮常简单：DS18B20温度传感器的数据通过使⽤Segment.write和ds18b20.readTempC（）显⽰在7段数码管串⾏显⽰上，然后7段数码管显⽰温度读数：1. sevenSegment.write（ds18b20.readTempC（））;现在摇摆设置：我们⽤Sugru将零件粘合在⼀起。
它颜⾊很多，并且很结实。
您还可以看到，在最终版本中，我们⽤穿孔⽅式替代标准⾯包板，但这不是必须的。
2. 你能喝多快？我们在这个项⽬中使⽤的组件是Arduino Uno、FSR（压⼒感应电阻）、按钮、压电扬声器和7段数码管显⽰。
这是我们为圣帕特⾥克节做的⼀个不错的⼩项⽬。
可以看到，我们使⽤了相同的串⾏7段数码管显⽰，但这次显⽰的不是温度，⽽是显⽰时间。
Arduino实验-精选.pdf
HIGH 或 LOW 实验参考程序：
int SW1Pin = 40;
// 定义波动开关对应 Arduino DUE 引脚号
int SW0Pin = 41;
int LED1Pin = 35; int LED0Pin = 34;
// 定义 LED 发光二极管对应 Arduino DUE 引脚号
void setup() {
返回：无
5. ASCII 文本打印函数 2 描述：从串行端口输出数据为 ASCII 文本后跟一个回车字符 行符 (ASCII 10, 或 ―\ n‖。）其它同 print 函数。
(ASCII 13, 或 ―\ r ‖和）一个换
语法：
Serial.println(val) Serial.println(val, format)
图 2-8 Arduino IDE 下选定程序下载串口界面 5. 编译、下载程序：
按
图标，编译、校验程序；
按
图标，编译、校验及上传程序至 Arduino 开发板微控制芯片中。
25
6. 如果需要通过串口调试用户程序，按
图标打开串口调试界面。
Arduino IDE 的界面安装后是英文的，如要改为简体中文，按图
pinMode(SW1Pin, INPUT);
//设置 SW1 为输入模式
pinMode(SW0Pin, INPUT);
//设置 SW0 为输入模式
pinMode(LED1Pin, OUTPUT); //设置 LED1 为输出模式
pinMode(LED0Pin, OUTPUT); // 设置 LED0 为输出模式 }
\main.cpp ，可以看到如图 2-5 所示的一段封装程序。
Arduino使用教程和典型范例
梦工厂
北京龙凡汇众机器人科技有限公司 E_mail: service@
Arduino 使用教程
http://
第一课 Arduino 语言
DreamFactory
2
Arduino 语言是建立在 C/C++基础上的，其实也就是基础的 C 语言，Arduino 语言只不过把 AVR 单片机（微控制 器）相关的一些寄存器参数设置等都函数化了，不用我们去了解他的底层，让不太了解 AVR 单片机（微控制器）的 朋友也能轻松上手。
DFRduino 与 Arduino 完全兼容，只是在原来的基础上作了些改进。Arduino 的 IO 使用的孔座，做互动作品需要面 包板和针线搭配才能进行，而 DFRduino 的 IO 使用针座，使用我们的杜邦线就可以直接把各种传感器连接到 DFRduino 上。
特色描述
1． 开放原始码的电路图设计，程式开发界面免费下载，也可依需求自己修改!! 2． DFRduino 可使用 ISP 下载线，自我將新的 IC 程序烧入「bootloader」； 3． 可依据官方电路图，简化 DFRduino 模组，完成独立云作的微处理控制器； 4． 可简单地与传感器、各式各样的电子元件连接(如：红外线,超声波,热敏电阻,光敏电阻,伺服电机等)； 5． 支援多样的互动程式 如: Flash,Max/Msp,VVVV,PD,C,Processing 等； 6． 使用低价格的微处理控制器(ATMEGA168V-10PI)； 7． USB 接口，不需外接电源，另外有提供 9VDC 输入接口； 8． 应用方面，利用 DFRduino，突破以往只能使用滑鼠，键盘，CCD 等输入的裝置的互动內容，可以更简单地达成单
外部中断函数
Arduino入门到精通例程7-抢答器
Arduino入门到精通例程7抢答器设计实验完成上面的实验以后相信已经有很多朋友可以独立完成这个实验了，本实验就是将上面的按键控制小灯的实验扩展成 3个按键对应3个小灯，占用6个数字I/O接口。
原理这里就不多说了同上面实验，下面附上参考原理图和实物连接图。
-.rduiiiv IDUA RET D12Arduino t)] 1i)：'lrm3d-d三pn-ssnui tuIA|)参考源程序如下:in t redled=10; int yellowled=9; int gree nl ed=8; int redp in=7;int yellowp in=6; int gree npin=5; in t red;int yellow;int gree n;WWW F *严Mu m巧F<C 孟end IV I] > g 3Ehvoid setup(){pinMode(redled,OUTPUT);pinMode(yellowled,OUTPUT);pinMode(greenled,OUTPUT);pinMode(redpin,INPUT);pinMode(yellowpin,INPUT);pinMode(greenpin,INPUT);}void loop(){red=digitalRead(redpin); if(red==LOW){ digitalWrite(redled,LOW);} else{ digitalWrite(redled,HIGH);}yellow=digitalRead(yellowpin); if(yellow==LOW) { digitalWrite(yellowled,LOW);} else{ digitalWrite(yellowled,HIGH);}green=digitalRead(greenpin);if(gree n==LOW){ digitalWrite(gree nled,LOW);}else { digitalWrite(gree nled,HIGH);}}此程序与前面程序除接口增多以外并无异处，因此不做程序注解分下载完程序，我们自己制作的简易抢答器就完成了。
阿迪诺编程创意点子
阿迪诺编程创意点子手上有一块闲置的Arduino开发板，某天，空闲的我碰上了闲置的它，准备利用它开发某物玩玩，就在比较熟知的电子电路网和与非网论坛上搜索Arduino的制作实例，搜索的结果有上百个，从中挑选了七个资料齐全的Arduino制作实例，在此分享此资源，希望Arduino爱好者能共同探讨学习。
基于Arduino的低成本智能家居的制作全资料记得刚开始接触Arduino，那时还是一名大二学生，当时就开始把Arduino融入寝室中：控制灯、饮水机、电风扇。
如今又尝试重写一个，对程序的要求就是：留出很大的扩展空间、主打网络控制、良好的人机界面。
主要实现的功能：红外遥控、定时开启、倒计时、局域网/广域网控制等等。
Atmega8u2的Arduino开发板制作红外遥控版PPT控制器过程，源代码这个使用带atmega8u2的Arduino开发板实现的，所以很适合非专业的爱好者、在校学生来制作，其通过USBASP给Arduino板载的usb 转串口芯片刷入新的固件，使其连接电脑时能被识别为键盘。
PPT程序打开时，F5键为从头开始放映，方向键右为下一张，方向键左上一张，ESC键为退出放映。
目前实现了这么四个键，还可以扩展，源码简单，其余靠各位想象吧。
Kinect+Arduino，打造“体感遥控直升机”【开源】遥控飞机大家在儿时都玩过，但用身体来遥控直升机就不多见了吧，今天给大家带来的这个开源项目——体感遥控直升机，它利用Kinect采集人体的姿态信息，然后通过串口向Arduino发送消息。
Arduino通过控制遥控器的电位来达到遥控直升飞机的目的。
这个项目很适合Arduino研究者参考学习。
Arduino 的最简洁微型版本——Arduino MiniArduino Mini是Arduino 的最简洁微型版本，可以插在面包板上，适用于对尺寸要求严苛的场合。
Arduino MiniPro的处理器核心是ATmega328，同时具有14路数字输入/输出口（其中6路可作为PWM 输出），8路模拟输入。
