常用材料及热处
常见材料热处理方法

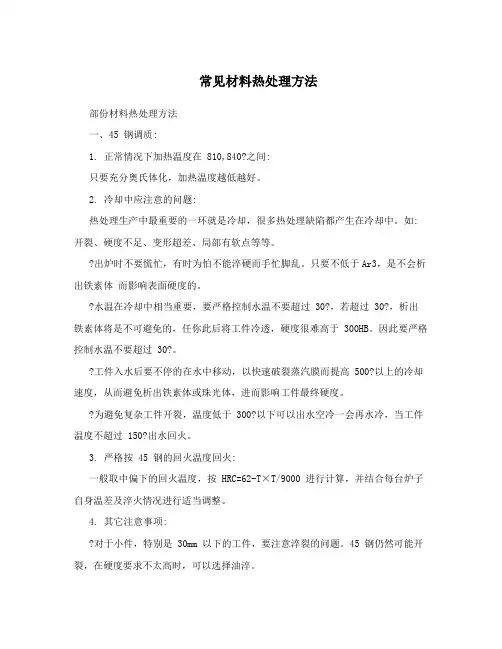

常见材料热处理方法部份材料热处理方法一、45 钢调质:1. 正常情况下加热温度在 810,840?之间:只要充分奥氏体化，加热温度越低越好。
2. 冷却中应注意的问题:热处理生产中最重要的一环就是冷却，很多热处理缺陷都产生在冷却中。
如:开裂、硬度不足、变形超差、局部有软点等等。
?出炉时不要慌忙，有时为怕不能淬硬而手忙脚乱。
只要不低于Ar3，是不会析出铁素体而影响表面硬度的。
?水温在冷却中相当重要，要严格控制水温不要超过 30?，若超过 30?，析出铁素体将是不可避免的，任你此后将工件冷透，硬度很难高于 300HB。
因此要严格控制水温不要超过 30?。
?工件入水后要不停的在水中移动，以快速破裂蒸汽膜而提高 500?以上的冷却速度，从而避免析出铁素体或珠光体，进而影响工件最终硬度。
?为避免复杂工件开裂，温度低于 300?以下可以出水空冷一会再水冷，当工件温度不超过 150?出水回火。
3. 严格按 45 钢的回火温度回火:一般取中偏下的回火温度，按 HRC=62-T×T/9000 进行计算，并结合每台炉子自身温差及淬火情况进行适当调整。
4. 其它注意事项:?对于小件，特别是 30mm 以下的工件，要注意淬裂的问题。
45 钢仍然可能开裂，在硬度要求不太高时，可以选择油淬。
?除严格按规定的温度回火外，应根据实际淬火情况调整回火参数。
?对于批量较大且要求硬度较高的小件，要特别注意在水中的搅动问题，以增加冷却能力。
否则，返工不可避免。
?选择合适的电炉，确保加热时间不可过长，长时间加热并不利于提高工件硬度。
二、合金结构钢调质:1. 合金结构钢调质:可以参照上面的要求。
应注意的是:由于加入合金元素，C 曲线不同程度右移，甚至改变了形状;提高了珠光体的稳定性，提高了钢的淬透性和淬硬性，淬裂倾向增加。
因此，对相同含碳量来说，各临界点有所升高，加热温度要略高一些，保温时间要适当延长，便于合金碳化物的分解;淬火冷却时要适当缩短水冷时间，增加空冷时间，从而避免开裂。

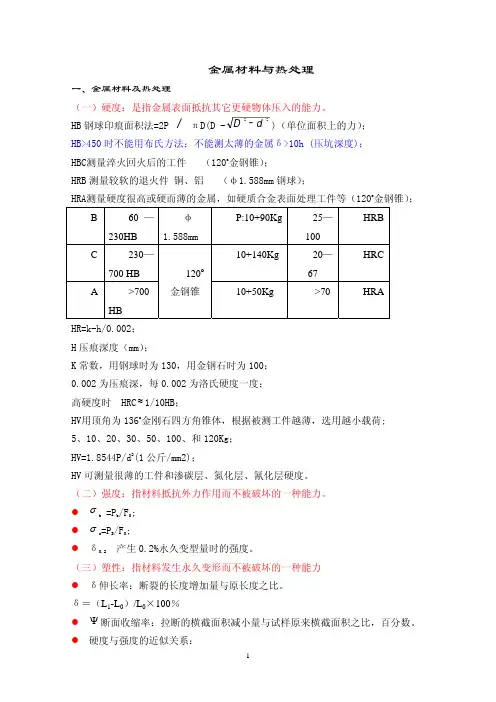

金属材料及热处理(最新版)
8、屈氏体：同上是珠光体的一种，更细片状铁素体+更细片状渗碳体叫之为屈氏体， 形成温度 600－550oC。HB330－400（HRC32－38）。
6
生产中防止回火脆性的方法主要有： z 回火后进行快速冷却（油或水冷）为消除重新产生的热应力，则在回火后可再进行
Ms， γ Fe转变为α Fe，碳原子全部被保留在α Fe中，形成一种过饱和的固溶体组织，这就
是马氏体。这种转变也称非扩散形转变。马氏体金相显微组织呈针状，黑色针状物为马氏 体，白色基体称为残余奥氏体。性能十分脆硬。HB可达 600－700（HRC60－65）。淬火即可 获得这种组织。硬度取决于C含量，低C钢淬不硬，含C量高于 0.8％，硬度几乎不再增加了。 马氏体的转变随C含量增高而降低含碳量 0.5％时Mz约 0oC，Ms290oC随着含C增Ms下降，C量 小于 0.8％时Mz也随C ↑ 而下降，0.9 以上时Mz在-100oC附近下降不大。奥氏体向马氏体的转 变有一个很大的特点：奥氏体不能百分之百转化为马氏体总有较少的奥氏保留下来，称保 留下来的为残氏奥氏体。因奥氏体为γ Fe面心产方晶格，比容（单位重量的体积）较小，约 只有 0.122—0.125，而马氏体为α Fe过饱和固溶体，比容较大，约有 0.127－0.130，可见， 在转变过程中，在马氏体形成的同时还伴随着体积的膨胀，从而会对尚未转变的奥氏体造 成一内压力，合使其不易发生向马氏体的转变而被保留下来。Ms Mz点越低剩余奥氏体量也 就越多。
金属材料与热处理
一、金属材料及热处理

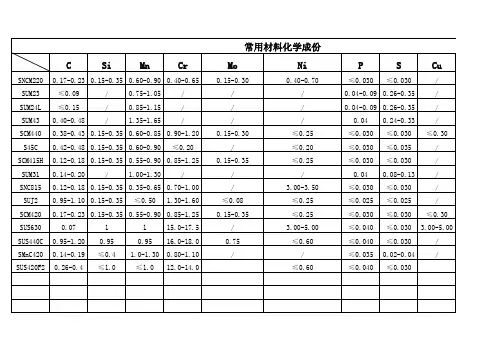

常用材料成份及热处理温度 回火温度硬度
4）合金含量高的调质钢的加热速度应小于淬火、正火加热速度。
5）除工件规定带温回火零件外，一般淬火件在回火前要清洗。
6）回火后，油、水冷却的目的在于防止回火脆性。
注：临界点：就是金属或合金在加热或冷却过程中，发生相变的温度称为临界点，也就是相变点。
560℃回火3次 560℃回火3次
对于钢和铸铁，用Ac1、Ac3和Accm等表示在平衡条件下的固态相变点，其中：Ac1表示加热时珠光体向奥氏体，或冷却时奥氏体向珠 光体转变的温度；Ac3表示亚共析钢加热时先共析铁素体完全溶入奥氏体的温度,或冷却时先共铁素体开始从 奥氏体中析出的温度； Accm表示过共析钢加热时先共析渗碳体完全溶入奥氏体的温度或冷却时先共析渗碳体开始从奥氏体中析出的温度；一般条件下固 态相变时都有不同程度的过热或过冷度。因此，为与平衡条件下的相变点相区别，而将在加热时实 际的A1称为Ac1，冷却时实际的 A1称为Ar1;加热时实际的A3为Ac3，冷却时实际的A3为Ar3;加热时实际的Acm为Accm，冷却时实际的Acm为Arcm。
/
≤0.030 ≤0.040 ≤0.040
≤0.030 ≤0.030 ≤0.030
≤0.30 3.00-5.00
/
≤0.035 0.02-0.04
/
≤0.040 ≤0.030
热处国GB
美国AISI
德国DIN 瑞典ASSAB 日本 JIS Ac1
Ac3 Accm 正火
53
51
42CrMo 4140 ,4142 41CrMo4
709
SCM4 730 780
850-900 850
840-880 56
55
51
38CrMoA1 6370 34CrA1M05
常用材料热处理工艺参数
常用材料热处理工艺参数
常用材料的热处理工艺参数取决于材料的组织性能要求、工艺性能要
求和使用条件等因素。
下面以几种常见的材料为例，介绍一些主要的热处
理工艺参数。
碳钢是一种普遍使用的金属材料，其热处理工艺参数包括淬火温度、
回火温度、保温时间等。
一般来说，碳钢的淬火温度在800℃至900℃之间，回火温度在150℃至500℃之间。
保温时间通常为1小时到3小时。
不锈钢是一类具有良好耐腐蚀性能的材料，其热处理工艺参数包括退
火温度、固溶温度和时效温度。
退火温度一般在800℃至900℃之间，固
溶温度在1000℃至1200℃之间，时效温度在500℃至700℃之间。
保温时
间通常为1小时到5小时。
铝合金是一种轻质高强度的材料，其热处理工艺参数包括固溶温度、
时效温度和时效时间等。
固溶温度一般在480℃至520℃之间，时效温度
在150℃至250℃之间。
时效时间一般为1小时至10小时。
铜合金是一种导电性能良好的材料，其热处理工艺参数包括固溶温度、时效温度和时效时间等。
固溶温度一般在800℃至950℃之间，时效温度
在300℃至550℃之间。
时效时间一般为1小时至10小时。
上述只是对于不同材料几种常见的热处理工艺参数进行了简单的介绍，实际工艺参数还需要根据具体材料的特性和要求进行调整。
同时，热处理
工艺参数的选择也应考虑到工艺设备和生产成本等因素。
在实际应用中，
可以通过试验和实践来确定最佳的热处理工艺参数。
阀体常用材料和各种材料的热处理

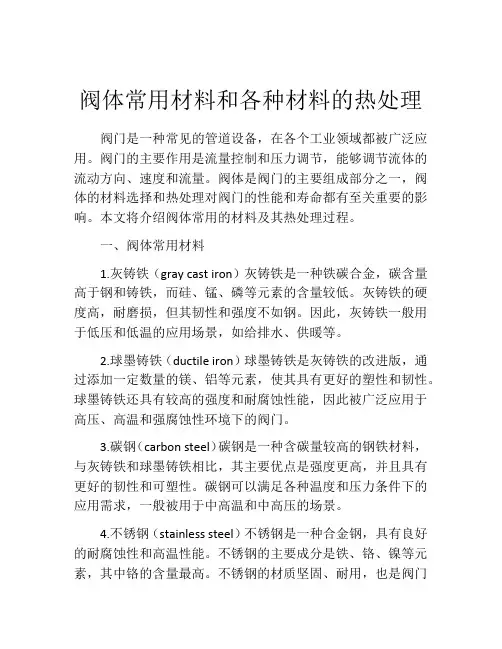

阀体常用材料和各种材料的热处理阀门是一种常见的管道设备，在各个工业领域都被广泛应用。
阀门的主要作用是流量控制和压力调节，能够调节流体的流动方向、速度和流量。
阀体是阀门的主要组成部分之一，阀体的材料选择和热处理对阀门的性能和寿命都有至关重要的影响。
本文将介绍阀体常用的材料及其热处理过程。
一、阀体常用材料1.灰铸铁（gray cast iron）灰铸铁是一种铁碳合金，碳含量高于钢和铸铁，而硅、锰、磷等元素的含量较低。
灰铸铁的硬度高，耐磨损，但其韧性和强度不如钢。
因此，灰铸铁一般用于低压和低温的应用场景，如给排水、供暖等。
2.球墨铸铁（ductile iron）球墨铸铁是灰铸铁的改进版，通过添加一定数量的镁、铝等元素，使其具有更好的塑性和韧性。
球墨铸铁还具有较高的强度和耐腐蚀性能，因此被广泛应用于高压、高温和强腐蚀性环境下的阀门。
3.碳钢（carbon steel）碳钢是一种含碳量较高的钢铁材料，与灰铸铁和球墨铸铁相比，其主要优点是强度更高，并且具有更好的韧性和可塑性。
碳钢可以满足各种温度和压力条件下的应用需求，一般被用于中高温和中高压的场景。
4.不锈钢（stainless steel）不锈钢是一种合金钢，具有良好的耐腐蚀性和高温性能。
不锈钢的主要成分是铁、铬、镍等元素，其中铬的含量最高。
不锈钢的材质坚固、耐用，也是阀门材料中最贵的一类。
不锈钢一般被应用于化工、石油、天然气等环境中的阀门。
二、热处理过程1.淬火（quenching）淬火是一种快速冷却材料的技术，能够提高材料的硬度和强度。
在淬火的过程中，材料被加热到高温，然后迅速浸入冷却剂中。
淬火后的钢铁材料硬度和强度都会大大增强，但也会导致材料变脆，容易发生撕裂或脆断。
2.回火（tempering）回火是一种将淬火后的材料加热，然后缓慢冷却的技术。
回火的过程中，淬火后的材料会变得更有韧性，而硬度和强度则会降低。
回火通常会在淬火之后进行，以减轻淬火带来的脆性和应力。
常用模具材料及热处理

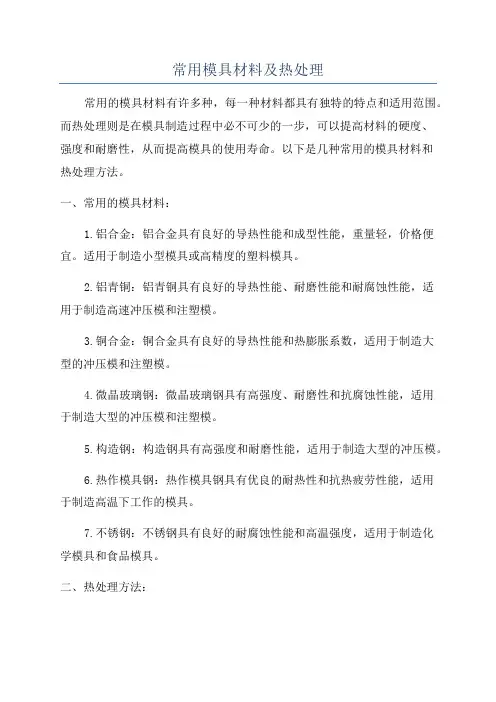

常用模具材料及热处理常用的模具材料有许多种，每一种材料都具有独特的特点和适用范围。
而热处理则是在模具制造过程中必不可少的一步，可以提高材料的硬度、强度和耐磨性，从而提高模具的使用寿命。
以下是几种常用的模具材料和热处理方法。
一、常用的模具材料：1.铝合金：铝合金具有良好的导热性能和成型性能，重量轻，价格便宜。
适用于制造小型模具或高精度的塑料模具。
2.铝青铜：铝青铜具有良好的导热性能、耐磨性能和耐腐蚀性能，适用于制造高速冲压模和注塑模。
3.铜合金：铜合金具有良好的导热性能和热膨胀系数，适用于制造大型的冲压模和注塑模。
4.微晶玻璃钢：微晶玻璃钢具有高强度、耐磨性和抗腐蚀性能，适用于制造大型的冲压模和注塑模。
5.构造钢：构造钢具有高强度和耐磨性能，适用于制造大型的冲压模。
6.热作模具钢：热作模具钢具有优良的耐热性和抗热疲劳性能，适用于制造高温下工作的模具。
7.不锈钢：不锈钢具有良好的耐腐蚀性能和高温强度，适用于制造化学模具和食品模具。
二、热处理方法：1.淬火：淬火是常用的热处理方法之一，通过迅速冷却材料，使其获得高硬度和高强度。
淬火温度和冷却介质根据材料的不同而不同。
2.回火：回火是淬火后的一个步骤，通过加热材料到一定温度并保持一段时间，降低材料的硬度和脆性，提高其抗冲击性和韧性。
3.淬火回火：将材料先进行淬火然后回火的组合处理，既能获得高硬度也能提高韧性。
4.预淬火：预淬火是在热处理之前先进行一次淬火，然后再进行其他热处理工艺，可以提高热处理的效果。
5.淬火再回火：在完全淬火和回火的基础上，再进行一次淬火和回火，以进一步提高材料的性能。
6.等温淬火：将材料加热到一个特定温度并保持一段时间，然后进行快速冷却，可以使材料获得均匀细小的组织和高硬度。
7.渗碳：通过在材料表面渗入一定的碳元素，提高材料的表面硬度和耐磨性。
总结：常用的模具材料有铝合金、铝青铜、铜合金、微晶玻璃钢、构造钢、热作模具钢和不锈钢等。
热处理方法包括淬火、回火、预淬火、淬火回火、等温淬火、淬火再回火和渗碳等。
常用材料及零件热处理
常用材料及零件热处理
3.表面热处理方法特点和应用
表面热处理是通过改变零件表层组织，以获得硬度很高的马氏体，而保留心部韧性和朔性（即表面火），或同时表层的化学成分，以获得耐蚀、耐酸、耐碱性，及表层硬度更高的处理方法。
6.钢的淬透性
不同的钢种，接受淬火的能力不同，淬透层深度愈大，表明该钢种的淬透性愈好。
淬透性大的钢，其力学性能沿截面分布均匀；而淬透性小的钢心部力学性能低。
但全部淬透的工件，通常表面残留拉应力，对工件承受疲劳不利，工件热处理中也易变形开裂。
未淬透工件表面可残留压应力，反而有一定好处。
淬透层深度是指由淬火表面马氏体---50％马氏体+50％珠光体层的深度。
碳钢的淬透性低。
在设计大尺寸零件时，用碳钢正火比用碳钢调质更经济，而效果相似。
直径较大并具有几个台阶的台阶轴，需经调质处理时，考虑到淬透性影响，应先粗车成形，然后调质。
如果以棒料先调质，再车外圆，由于直径大，表面淬透层浅，阶梯轴尺寸较小的部分调质后的组织在粗车时可能被车去，起不到调质作用。
7.几种典型零件热处理示例
机床齿轮等零件常用材料及热处理。
金属材料与热处理(最全)
典型铁碳合金的平衡结晶过程 及组织
A F+A F
L L+A
A+Fe3C
F+Fe3C
L+Fe3C
1.纯铁(﹤0.0218%C） 2.钢（0.0218%～2.11%C）
亚共析钢（ 0.0218%～0.77%C） 共析钢（0.77%C） 过共析钢（0.77%C ～2.11%C ）
3.5 铁碳相图在工业中的应用
1、在选材方面的应用 ： 根据零件的不同性能要求 来合理地选择材料。 2、在铸造生产上的应用： 参照铁碳相图可以确定钢 铁的浇注温度，通常浇注 温度在液相线以上 50－ 60℃。纯铁和共晶白口铸 铁的铸造性能最好。 3、在锻压生产上的应用： 锻扎温度控制在单相奥氏 体区。 4、在热处理生产上的应用 ：热处理工艺的加热温度 依据铁碳相图确定。
金属材料与热处理(最全)
工程材料的分类
工程材料
黑色金属材料：钢和铸铁
金属材料
有色金属材料
铝及铝合金 铜及铜合金 滑动轴承合金
高分子材料
非金属材料 陶瓷材料 复合材料
当今社会科学技术突飞猛进，新材料层出不穷，但到目前为止，在 机械工业中使用最多的材料仍然是金属材料，其主要原因是因为 它具优良的使用性能和加工工艺性能。
F（％）＝(6.69-0.77)÷6.69 ×100％＝88％
Fe3C（％）＝1－88％＝12％
主要转变线
GS线－不同含碳量的合金，有奥氏体开始析出铁素 体（冷去时）或铁素体全部溶于奥氏体（加热时 ）的转变线，常用A3表示
ES线－碳在奥氏体中的固溶体。常用A cm表示，含 碳量大于0.77％的铁碳合金，自1148°冷至727° 从奥氏体析出渗碳体，称二次渗碳体
常用金属材料及热处理
常用金属材料及热处理金属是人类社会重要的材料之一，广泛应用于各行各业。
常见的金属材料包括铁、铝、铜、钢等。
在使用金属材料的过程中，为了改善其性能，常常需要对其进行热处理。
下面将介绍一些常用的金属材料和其热处理方法。
1.铁：铁是一种性能优良的金属材料，常用于制作建筑结构、机械零件等。
铁的热处理方法有退火、正火、淬火和回火等。
退火可以降低材料的硬度，提高其塑性和延展性；正火可以提高材料的韧性和强度；淬火可以使材料获得高硬度和耐磨性；回火可以降低材料的脆性，并改善其强度和韧性。
2.铝：铝是一种轻质金属，常用于制造飞机、汽车等产品。
铝的热处理方法有固溶处理、时效硬化等。
固溶处理可以改善铝的强度和塑性；时效硬化可以在固溶处理基础上，进一步提高铝的强度和硬度。
3.铜：铜是一种导电性能优良的金属材料，常用于制造导线、电路板等。
铜的热处理方法有退火、退火软化等。
退火可以消除铜材料中的应力，改善其韧性和延展性；退火软化可以使铜材料变得更加易加工。
4.钢：钢是一种优质的金属材料，常用于制造建筑结构、机械零件等。
钢的热处理方法有退火、正火、淬火和回火等。
不同的钢材在热处理时的温度和时间以及冷却速度等参数都有所差异，可以根据具体需要来选择合适的热处理方法，以获得理想的性能。
此外，还有许多其他金属材料也需要经过热处理来改善其性能，比如镍、锌、锡等。
热处理方法的选择应根据具体的金属材料以及使用要求来确定。
综上所述，金属材料在使用过程中，经常需要进行热处理来改善其性能。
不同的金属材料有不同的热处理方法，通常包括退火、正火、淬火和回火等。
通过热处理可以改变金属材料的组织结构和性能，使其达到更加理想的状态。
热处理技术在金属材料的应用中起着重要的作用，对于提高产品质量和使用寿命具有重要意义。
常见材料热处理方式及目的
常见材料热处理方式及目的常见材料热处理1、45（S45C）常见热处理45号钢为优质碳素结构钢，也称为油钢，硬度不高，易于切削加工。
调质处理是其常见热处理方法，包括淬火和高温回火。
淬火温度为840±10℃，水冷后硬度可达55~58HRC，极限可达62HRC；回火温度为600±10℃，出炉后空冷，硬度为20~30HRC。
调质处理后的零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是在交变负荷下工作的连杆、螺栓、齿轮和轴类等。
但表面硬度较低，不耐磨。
可用调质+表面淬火提高零件表面硬度。
实际应用的最高硬度为HRC55（高频淬火HRC58）。
2、40Cr（SCr440）常见热处理40Cr为优质碳素合金钢，属于低淬透性调质钢，具有很高的强度、良好的塑性和韧性，即具有良好的综合机械性能。
Cr能增加钢的淬透性，提高钢的强度和回火稳定性。
调质处理是其常见热处理方法，淬火温度为850℃±10℃，油冷后硬度可达45~52HRC；回火温度为520℃±10℃，水、油冷后硬度为32~36HRC。
40Cr钢常用于制造汽车的连杆、螺栓、传动轴及机床的主轴等零件。
不同回火温度可得到不同硬度。
3、T10（SK4）常见热处理T10碳素工具钢强度及耐磨性均较T8和T9高，但热硬性低，淬透性不高且淬火变形大，晶粒细，在淬火加热时不易过热，仍能保持细晶粒组织。
淬火后钢中有未溶的过剩碳化物，所以耐磨性高，用于制造具有锋利刀口和有少许韧性的工具。
淬火+低温回火是其常见热处理方法，淬火温度为780±10℃，保温50min左右或淬透。
先淬如20~40℃的水或5%盐水，冷至250~300℃，转入20~40℃油中冷却至温热，可得到硬度62~65HRC；回火温度为160~180℃，保温1.5~2h，回火后硬度为60~62HRC。
以下是各种钢材的硬度和化学成分：12CrNi3：回火后硬度30-35HRC，主要成分为碳、硅、锰、铬、镍。
常用金属材料及热处理知识
常用金属材料及热处理知识金属材料是工业生产中最常用的材料，包括钢铁、不锈钢、铝合金、铜合金等。
这些金属材料都具有良好的机械性能、电导性能、导热性能和成形性能，因此在各个行业中得到广泛应用。
下面主要介绍常用金属材料及其热处理知识。
1.钢铁钢铁是最常用的金属材料，包括碳钢和合金钢两种。
碳钢中碳含量较低，一般在0.1%-0.3%之间，适用于一般工程材料的制造；合金钢中包含一定数量的合金元素，如铬、镍、钒等，通过合金元素的添加可以提高钢的硬度、强度和耐磨性能。
热处理：钢的热处理包括退火、正火、淬火、回火等工艺。
退火可以消除应力和改善材料的韧性；正火可以提高材料的硬度和强度；淬火可以使钢材具有高硬度和耐磨性；回火可以降低淬火后的脆性，提高韧性。
2.不锈钢不锈钢是一种具有耐腐蚀性能的铁基合金材料，主要成分为铁、铬、镍等元素。
不锈钢具有良好的耐腐蚀性、耐高温性和良好的机械性能，广泛应用于制造化工设备、食品加工设备、医疗器械等高要求的领域。
热处理：不锈钢的热处理主要包括退火和固溶处理。
退火可以去除不锈钢中的应力，改善材料的硬度和韧性；固溶处理可以提高不锈钢的硬度和强度。
3.铝合金铝合金是一种轻量化的金属材料，具有良好的导热性能、导电性能和可加工性能。
铝合金可以通过添加合金元素如铜、锌、锰等来改变材料的性能，广泛应用于航空航天、汽车制造等领域。
热处理：铝合金的热处理主要包括固溶处理和时效处理。
固溶处理可以提高铝合金的硬度和强度；时效处理可以提高材料的抗拉强度和硬度。
4.铜合金铜合金具有良好的导电性能、导热性能和耐腐蚀性能，广泛应用于电子、电器、交通等领域。
铜合金通过添加合金元素如锡、锌、铝等来改变材料的性能。
热处理：铜合金的热处理主要包括退火和固溶处理。
退火可以消除应力、改变晶粒结构；固溶处理可以提高材料的强度和硬度。
综上所述，金属材料是工业生产中最常用的材料之一，包括钢铁、不锈钢、铝合金、铜合金等。
这些金属材料具有良好的机械性能、导电性能、导热性能和成形性能，可以通过热处理来改变材料的性能。
机械设计基础项目一 常用材料和热处理
1、铸造性能
• 金属及合金在铸造工艺中获得优良铸件的 能力称为铸造性能。
2、锻造性能
• 用锻压成形方法获得优良锻件的难易程度 称为锻造性能。
3、焊接性能
• 焊接性能是指金属材料对焊接加工的适应 性，也就是在一定的焊接工艺条件下，获 得优质焊接接头的难易程度。
4、切削加工性能
• 金属材料的切削加工性能是指金属材料在 切削加工时的难易程度。
情景一 金属材料的性能
• 金属材料的性能包括使用性能和工艺性能。
• 使用性能：指金属材料在使用过程中所表 现出来的性能，包括力学性能、物理性能 (电导性、热性能等)，化学性能(耐蚀性、 抗氧化性等)。
• 工艺性能：指金属材料在各种加工过程中 所表现出来的性能，包括铸造性能、锻造 性能、焊接性能、热处理性能和切削加工 性能等。
• 合金钢按合金元素的质量分数可分为低合 金钢(WMc＜5％)、中合金钢(5％≤WMc＜10 ％)、高合金钢(WMc≥10％)，按用途可分为 合金结构钢、合金工具钢和特殊性能钢等。
• 3、铸钢
• 4、铸铁
• 铸铁是含碳量大于2.11％，并且含有硅、猛、 硫和磷等杂质元素的铁碳合金。
• 根据碳的存在形式和铸铁中石墨的形态不 同，铸铁可以分为：1)白口铸铁 ；2)麻口 铸铁 ；3)灰铸铁 ；4)可锻铸铁 ；5)球墨铸 铁等。
• 塑性是指金属在断裂前发生不可逆永久变 形的能力。
2、硬度
• 硬度是指材料抵抗局部变形特别是塑性变 形、压痕或划痕的能力。
• 测定硬度的方法很多，主要有压入法、刻 画法、回跳法等。
• (1)布氏硬度 • (2)洛氏硬度
3、冲击韧性
• 冲击韧性指金属材料抵抗冲击载荷作用而 不破坏的能力。
常用材料热处理表面处理
代号工艺规范HBHRCZ 840~860℃ 空冷≤229—组织均匀化消除应力T215820~840℃ 水冷200~230—T235550~630℃ 回火220~250—T265820~840℃ 水冷—T265530~570℃ 回火—C42820~840℃ 水冷—C42350~400℃ 回火—C48820~840℃ 水冷—C48240~280℃ 回火—G42860~900℃高频、水冷—G42340~370℃ 回火—G48860~900℃高频、水冷—G48220~250℃ 回火—G54860~900℃高频、水冷—G54100~200℃ 回火—H48860~900℃高频、水冷—H48250~300℃ 回火—Y62950~980℃ 油冷——H62160~180℃ 回火——Y58950~980℃ 油冷——H58200~270℃ 回火——Th 850~870℃ 保温—Th 720~750℃ 等温炉冷—C481030~1050℃ 油冷——C48570~590℃ 回火——Y62980~1030℃ 油冷——H62160~180℃ 回火——Y58980~1030℃ 油冷——H58200~270℃ 回火——Th 700~790℃ 保温—Th680~700℃等温炉冷—冷处理在淬火后1小时内冷却到70℃——提高硬度(HRC+1)稳定尺寸C56840~860℃ 油冷—C56260~320℃ 回火—细化组织，降低硬度提高硬度和耐磨性热处理目的提高性能，改善组织提高硬度和耐磨性表面耐磨,芯部韧性好,变形小表面耐磨，芯部韧性好降低硬度，细化组织61~6357~5946~5161~6357~5954~5940~4546~5140~4546~5152~5746~51250~280207~255207~255常 用 金 属 材 料 热 处 理热 处 理硬 度钢号45Cr12Cr12CrMoVCrWMnC62840~860℃ 油冷—≥62代号工艺规范HBHRCCrWMnC62160~200℃ 回火—≥62提高硬度和耐磨性Th 810~830℃保温后炉冷196~229—细化组织C52790~820℃ 油冷—C52260~300℃ 回火—790~820℃ 油冷—200~220℃ 回火—Y32830℃ 油冷——H32540℃ 回火——T215840~860℃ 油冷200~230—T235600~650℃ 回火220~250—T265840~860℃ 油冷—T265540~600℃ 回火—C42830~850℃ 油冷—C42360~400℃ 回火—C48830~850℃ 油冷—C48280~320℃ 回火—C52840~860℃ 油冷—C52160~200℃ 回火—G48860~880℃—G48240~280℃ 回火—G52860~880℃—G52160~200℃ 回火—D500500~560℃—HV≥500表面耐磨，变形极小840~860℃ 油冷—160~200℃ 回火—Th 790~810℃ 保温—Th 710~720℃—Z900~950℃270~390—均匀组织，消除网状碳化物，有利球化C58760~780℃ 水冷—C58160~240℃ 回火—T215800~820℃—T215600~640℃—C61700~790℃ 水冷—C61160~220℃ 回火—提高硬度和耐磨性消除硬力，均匀组织，改善切削性能，提高耐磨性提高硬度和耐磨性Th=退火、Z=正火、T=调质、C=淬火、Y=油冷淬火、G=高频淬火、Hh=回火、RS=时效、T-G=调制高频淬火、H=火焰加热淬火、Q=氢化、D=氮化、S-C=渗碳淬火、S-G=渗碳高频有一定的强度和适当的韧性提高强度和耐磨性,但韧性稍低提高强度和耐磨性,但韧性降低表面耐磨，芯部韧性好，变形小不淬硬处可装配钻孔提高硬度和耐磨性细化组织，降低硬度提高硬度和耐磨性热处理目的提高硬度和弹性提高硬度和耐磨性改善组织，提高性能50~55≥5956~61≥6150~5556~6140~4546~5150~5546~51代号说明：C58(G58)C59(G59)≤302250~280207~229200~230钢号65Mn40Cr GCr15T8(T8A)T10(T10A)热 处 理硬 度代号说明：T-G=调制高频淬火、H=火焰加热淬火、Q=氢化、D=氮化、S-C=渗碳淬火、S-G=渗碳高频淬火。
常用耐热钢的牌号化学成分热处理力学性能及用途
常用耐热钢的牌号化学成分热处理力学性能及用途耐热钢是指在高温下仍能保持一定强度和稳定性能的钢材。
常用的耐热钢材料主要有以下几种：1.1Cr5Mo：也被称为12Cr1MoV，其化学成分包括碳(C)≤0.15、硅(Si)≤0.50、锰(Mn)0.30-0.60、磷(P)≤0.025、硫(S)≤0.025、铬(Cr)0.80-1.10、镍(Ni)≤0.30、钼(Mo)0.45-0.65、铜(Cu)≤0.30，热处理状态为调质状态。
该材料具有高温强度好、抗氧化性能高、耐气腐蚀性好的特点，适用于石化设备、电力设备等高温工作环境中。
2.15CrMo：化学成分包括碳(C)0.12-0.18、硅(Si)0.17-0.37、锰(Mn)0.40-0.70、磷(P)≤0.03、硫(S)≤0.03、铬(Cr)0.80-1.10、钼(Mo)0.40-0.55，热处理状态为调质状态。
该材料具有强度高、塑性好、耐高温性能好的特点，适用于制造高压锅炉、石油化工设备、瓦斯燃烧器等。
3.25Cr2MoVA：化学成分包括碳(C)0.22-0.29、硅(Si)≤0.35、锰(Mn)0.40-0.70、磷(P)≤0.03、硫(S)≤0.03、铬(Cr)1.50-1.80、钼(Mo)0.45-0.65、钒(V)0.15-0.30、铝(Al)≤0.05、铜(Cu)≤0.35，热处理状态为调质状态。
该材料具有高温强度高、热变形性能好、抗氧化性能好的特点，适用于制造高温设备、航空发动机等。
4.12Cr2MoWVTiB：化学成分包括碳(C)0.08-0.15、硅(Si)0.17-0.37、锰(Mn)0.40-0.70、磷(P)≤0.03、硫(S)≤0.03、铬(Cr)1.00-1.30、钼(Mo)0.25-0.35、钨(W)0.90-1.10、钛(Ti)0.03-0.06、硼(B)0.001-0.005，热处理状态为调质状态。
该材料具有高温强度高、耐氧化性好、耐蠕变性能好的特点，适用于制造高温工作的炉具、高压容器等。
常用材料介绍热处理及表面处理
3.1.1 低碳鋼 含碳量<0.25% 其特點是強度較低,塑性,韌性及焊接性能很好,切削性一般。這種鋼可以用各種冷加工或焊接的方法來制造各種受力不大,韌性要求較高且不加熱處理的機械零件或設備,不適宜退火處理。
3.1.2 中碳鋼 含碳量0.3~0.5% 其特點是強度較高而韌性稍低,一般經過淬火,回火或正火后使用。它們屬于調質鋼類,淬火溫度決定于含碳量,回火溫度取決于零件所要求的強度和韌性。這類鋼主要用來制造承受負荷較大的機器零件如直軸,曲軸等,很少用來做焊接構件。
一 常用金屬材料選型介紹
二 . 有色金屬 除了黑色金屬以外的金屬都叫有色金屬。有色純金屬分為重有色金屬 指密度大于4.5g/cm3的常見有色金屬,如銅,鎳,鈷,鉛,鋅,錫,銻,汞,鎘,鉍等 ,輕有色金屬 指密度小于4.5g/cm3的有色金屬,如鋁,鎂,鈉,鈣,鉀,鍶,鋇等 ,貴金屬 包括金,銀和鉑族元素 ,半金屬 指硅,硒,銻,砷,,鈹,鎢,鉬,釩,錸等 ；有色合金按合金系統分類,如銅合金,錫合金,鋁合金,鎂合金,鈦合金等,按用途分類,如變形合金 壓力加工用 ,鑄造合金,軸承合金,印刷合金,硬質合金等。下面介紹常用的有色金屬及其合金： 1. 有色金屬及： 碳素結構鋼可以不經過Q195~Q235A比較常用,其中Q235A強度和塑性
工程材料及热处理(完整版)
工程材料及热处理一、名词解释（20分）8个名词解释1.过冷度：金属实际结晶温度T和理论结晶温度、Tm之差称为过冷度△T，△T=Tm-T。
2.固溶体：溶质原子溶入金属溶剂中形成的合金相称为固溶体。
3.固溶强化：固溶体的强度、硬度随溶质原子浓度升高而明显增加，而塑、韧性稍有下降，这种现象称为固溶强化。
4.匀晶转变：从液相中结晶出单相的固溶体的结晶过程称匀晶转变。
5.共晶转变：从一个液相中同时结晶出两种不同的固相6.包晶转变：由一种液相和固相相互作用生成另一种固相的转变过程，称为包晶转变。
7.高温铁素体：碳溶于δ-Fe的间隙固溶体，体心立方晶格，用符号δ表示。
铁素体：碳溶于α－Fe的间隙固溶体，体心立方晶格，用符号α或F表示。
奥氏体：碳溶于γ-Fe的间隙固溶体，面心立方晶格，用符号γ或F表示。
8.热脆（红脆）：含有硫化物共晶的钢材进行热压力加工，分布在晶界处的共晶体处于熔融状态，一经轧制或锻打，钢材就会沿晶界开裂。
这种现象称为钢的热脆。
冷脆：较高的含磷量，使钢显著提高强度、硬度的同时，剧烈地降低钢的塑、韧性并且还提高了钢的脆性转化温度，使得低温工作的零件冲击韧性很低，脆性很大，这种现象称为冷脆。
氢脆：氢在钢中含量尽管很少，但溶解于固态钢中时，剧烈地降低钢的塑韧性增大钢的脆性，这种现象称为氢脆。
9.再结晶：将变形金属继续加热到足够高的温度，就会在金属中发生新晶粒的形核和长大，最终无应变的新等轴晶粒全部取代了旧的变形晶粒，这个过程就称为再结晶。
10.马氏体：马氏体转变是指钢从奥氏体状态快速冷却，来不及发生扩散分解而产生的无扩散型的相变，转变产物称为马氏体。
含碳量低于0.2%，板条状马氏体；含碳量高于1.0%，针片状马氏体；含碳量介于0.2%-1.0%之间，马氏体为板条状和针片状的混合组织。
11.退火：钢加热到适当的温度，经过一定时间保温后缓慢冷却，以达到改善组织提高加工性能的一种热处理工艺。
12.正火：将钢加热到3c A或ccmA以上30-50℃，保温一定时间，然后在空气中冷却以获得珠光体类组织的一种热处理工艺。
金属材料与热处理资料
易切削钢也是结构钢的一种。其特
点是易于切削加工。这种材料适用于自 动机床上加工。它是向钢中加入一种或 几种易生成脆性夹杂物的元素(硫和磷 等)，使钢中形成有利于断屑的夹杂物， 从而改善了钢的切削加工性能。
一．合金钢牌号的表示方法
合金结构钢的牌号是采用“二位数字+化学元素 符号+数字”的方法来表示的。前面的数字表示 钢的碳的平均质量分数的万分之几，合金元素直 接用化学元素符号表示，后面的数字表示合金元 素平均质量分数的百分之几。凡合金元素平均质 量分数ωMe <1．5％时，牌号中只标明元素， 一般不标明质量分数；如果平均质量分数ωMe ≥1．5％、2．5％、3．5％……则相应地以2、 3、4……等表示。如果为高级优质钢，则在钢 号后加“A”。例如：
四、钢的表面处理
在生产实际中，许多零件和工具为了 防止其使用时，表面产生腐蚀及增加表 面的美观，常对其进行适当的处理，使 零件和工具的表面生成一层均匀而致密 的氧化膜。这不仅提高了表面的抗蚀性 能，而且氧化膜所具有的光泽也增加了 美观。目前常用的表面处理方法有氧化、 发黑和磷化等。
合金钢
合金钢就是在碳素钢的基础上，为了改 善钢的性能，在冶炼时有目的地加入一 些元素的钢，加入的元素称合金元素。 合金钢常用的合金元素有锰、硅、铬、 镍、钨、钒、钛、硼、稀土等。
(2)渗氮是使化学介质分解出的活性氮 原子，渗入工件表层形成氮化层的热处 理工艺方法。渗氮后的工件表面生成的 渗氮物，由于结构致密，硬度高，所以 能抵抗化学介质的侵蚀并具有比渗碳更 高的表面硬度、耐磨性、热硬性和疲劳 强度，不再需要淬火强化。
目前，常用的渗氮方法是气体渗氮， 气体渗氮用钢以中碳合金钢为主，使用 最广泛的钢为38CrMoAlA。
常用零部件材料热处理及技术要求
发动机关重件材料、热处理方式及主要技术要求（参考）序号配件名称配件材料热处理方式主要技术要求备注1凸轮轴QT700-2(球铁)高频淬火HRC50-60，硬层深1-4mm 铸件硬度HRB85-982排气门5Cr21Mn9Ni4N 调质处理、氮化并退火杆部调质HRC30-40，头部≥48HRC氮化层深0.01mm以上3进气门4Cr10Si2Mo 调质处理、氮化并退火杆部头部调质HRC26-33，氮表面渗碳、高频淬火m以上4摇臂轴20CrMo渗碳淬火HRA74-765气门摇臂20CrMo 表面渗碳、高频淬火深度0.5～0.8mm，硬度为80～83HRA6正时从动链轮20CrMnTi渗碳淬火渗碳层深0.3～0.5mm，硬度50-60HRC。
7正时主动链轮20CrMnTi渗碳淬火渗碳层深0.5～1mm，淬火深度：0.3-0.5mm,齿面硬度56-60HRA，心部硬度25-30HRC8活塞环二QT700-2(球铁)1、外圆表面处理：Ep·Cr50hd，硬度800～1100HV；2、环两侧面的磷化层总厚度为0.02～0.06mm3、球墨铸铁环的硬度为100～112HRB；4、金相组织按GB/T3509有关规定，并符合：石墨：径向厚度＜4.5mm时，要求1～6级，径向厚度≥4.5时，要求1～5级。
磷共晶分布要求1～4，磷共晶大小要求1～3，铁素体要求1～4级。
9活塞环一55CrSi 1、外圆表面处理：Ep·Cr50hd，镀铬层厚0.05～0.1mm，硬度800～1100HV;2、磷化处理，磷化层总厚度为0.003～0.006mm。
3、基体组织为回火索氏体，基体硬度为69～74HRA;10活塞ZL109淬火、时效、退火1、硬度114～140HB；2、金相组织要求：粗晶si呈细小块状分布，晶体尺寸一般在10～20μm之间，共晶si呈短条状及点状均匀分布,其它应符合GB/T3508《内燃机铸造铝活塞金相组织检验标准》的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用模具材料及热处理一．冲压模
1.冲模工作零件常用材料及硬度要求
二塑料模
1.塑料模工作零件常用材料及热处理工艺
三．压铸模
四．常用塑料种类
ABS：俗名工程塑料，可用于连接件、座椅背、座板，它是塑料中能进行电镀（水镀）主要原料。
PP：俗名聚丙烯，用于五星脚、扶手、脚垫以及强度要求不高连接件。
缺点：耐磨性差、表面硬度低。
PVC：俗名聚氯乙烯，主要用于封边件、插条件。
它适应于挤出成型，同时PVC材料属塑料件中不燃材料，加工成型温度稳定性差、特别是颜色的稳定性不好。
PU：俗名聚氨酯。
主要用于扶手（发泡）配件。
POM：俗名赛钢。
主要用于耐磨件如脚垫、脚轮、门铰、合页等。
性能耐磨、耐压、但尺寸稳定性较差。
PA：俗名尼龙。
主要用做脚垫、五星爪、脚轮等耐磨、寿命要求高的地方。
特点：耐磨、耐压、高强度室内使用寿命长，个别型号如PA66耐高温达2200，缺点是在太阳底下晒易改变性能、易断、耐候性差。
PMMA：有机玻璃（俗称亚加力）。
塑料中有五种透明材料，而PMMA是其中一种透明度最高，工件切割时有醋酸味，加工变形容易，用开水浸泡能整形变弯。
缺点：表面易划伤，硬度偏低，弯曲时容易龟裂，价格比ABS高20%以上。
PC：俗称聚碳酸酯。
该品种也属透明材料，表面硬度高、耐划伤、耐冲击力强、强度高、耐候性好（即不怕阳光照射）。
家具中屏风隔板阳光板便是此材料中空挤塑成型。
特点：价格成本高，比PMMA高约40%左右。
PE
PC
40Cr ABS
pvc 塑料颗
粒。
