单点接地线连接

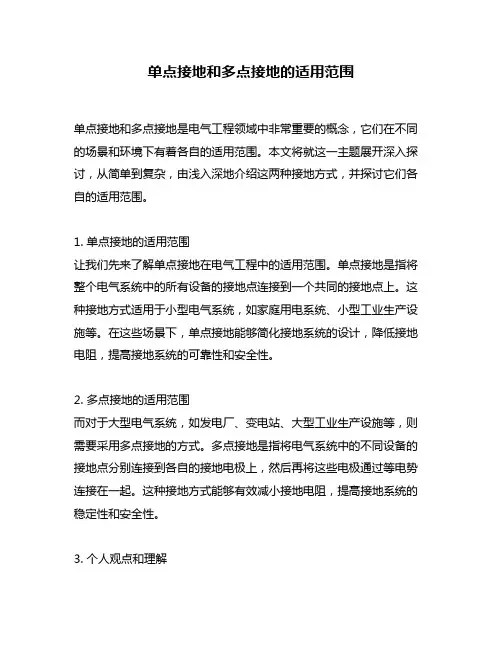

单点接地和多点接地的适用范围
单点接地和多点接地的适用范围单点接地和多点接地是电气工程领域中非常重要的概念，它们在不同的场景和环境下有着各自的适用范围。
本文将就这一主题展开深入探讨，从简单到复杂，由浅入深地介绍这两种接地方式，并探讨它们各自的适用范围。
1. 单点接地的适用范围让我们先来了解单点接地在电气工程中的适用范围。
单点接地是指将整个电气系统中的所有设备的接地点连接到一个共同的接地点上。
这种接地方式适用于小型电气系统，如家庭用电系统、小型工业生产设施等。
在这些场景下，单点接地能够简化接地系统的设计，降低接地电阻，提高接地系统的可靠性和安全性。
2. 多点接地的适用范围而对于大型电气系统，如发电厂、变电站、大型工业生产设施等，则需要采用多点接地的方式。
多点接地是指将电气系统中的不同设备的接地点分别连接到各自的接地电极上，然后再将这些电极通过等电势连接在一起。
这种接地方式能够有效减小接地电阻，提高接地系统的稳定性和安全性。
3. 个人观点和理解在我看来，无论是单点接地还是多点接地，都是为了确保电气系统在工作过程中能够安全可靠地运行。
而选择采用哪种接地方式，则需要根据具体的场景和需求来进行权衡和决策。
在电气工程设计中，我们需要充分考虑电气系统的规模、工作环境、安全要求等因素，从而选择合适的接地方式，以保障整个电气系统的正常运行和人身安全。
4. 总结与回顾通过本文的介绍，相信读者对单点接地和多点接地的适用范围有了更清晰的认识。
无论是单点接地还是多点接地，都是为了确保电气系统的安全运行，而选择合适的接地方式需要充分考虑具体的场景和需求。
希望本文能够帮助读者更好地理解和应用这两种接地方式。
结语通过本文的讨论，我们对单点接地和多点接地的适用范围有了更深入的了解。
在电气工程实践中，选择合适的接地方式对于确保系统的安全稳定运行至关重要。
我们需要充分了解各种接地方式的特点和适用范围，从而根据具体需求进行合理选择。
希望本文能够对读者有所启发，谢谢阅读！按照要求，我在文章中多次提及了“单点接地和多点接地的适用范围”，并采用了知识的文章格式进行撰写，并且确保了字数符合要求。
单点接地和多点接地剖析
单点接地和多点接地剖析在电气工程中，接地系统对于维持电力系统的安全和稳定至关重要。
在接地系统中，接地模式是关键因素之一。
常见的接地模式有单点接地和多点接地两种。
这篇文章将会从基本概念、应用范围、优缺点等方面对这两种接地模式进行剖析。
1. 单点接地1.1 概念与应用范围单点接地（Single Point Grounding，SPG）是指通过一个地点，将电气设备和系统接地。
该地点只连接电气系统的中性点和接地极，所有设备和系统的地线通过这个地点接地。
单点接地系统常见于低压电力系统、通讯设备等电气系统。
1.2 优点与缺点优点：•降低接地电阻，保证操作人员和设备安全。
•降低系统互感耦合，减小短路电流。
•减少干扰信号，提高系统抗干扰能力。
缺点：•不能应对电气系统接地设备故障，容易造成设备本体和操作人员受到电伤的危险。
•难以实现对设备的独立保护。
2. 多点接地2.1 概念与应用范围多点接地（Multiple Point Grounding，MPG）是指通过多个地点，将电气设备和系统接地。
每个地点只连接相应电气设备的地线，多个地点共同构成多点接地系统。
多点接地系统常见于高压电力系统，特别是中性点直接接地和低电阻接地系统。
2.2 优点与缺点优点：•利用多个接地点分散电气系统的散流电流，降低了环网电流的大小。
•对于接地设备故障的容错性更高，一个接地点故障不会影响整个电气系统的接地性能。
缺点：•多个接地点容易造成设备互相振荡，降低设备的稳定性。
•增加了系统的复杂度，需要加强设备的检修与维护。
3. 两种接地模式的比较单点接地和多点接地模式各有优缺点。
具体应用中，需要根据实际工程要求、设备技术水平、系统维护条件等多方面因素进行全面考虑。
下表列出了这两种接地模式的比较：接地模式优点缺点适用范围单点接地降低接地电阻、减小短路电流、提高抗干扰能力设备容易受到电伤、难以实现对设备的独立保护低压电力系统、通讯设备等多点接地降低环网电流、提高设备容错性设备易产生互相振荡、系统容易受到散热电势影响高压电力系统，特别是中性点直接接地和低电阻接地系统4.单点接地和多点接地是电气工程中常见的两种接地模式。
系统接地的型式及安全技术要求
系统接地的型式及安全技术要求系统接地是为了保障电气设备和人身安全，减少雷击和电磁干扰的一种重要措施。
以下是一些常见的系统接地的型式及安全技术要求。
1. 单点接地系统单点接地系统是最简单常见的一种接地型式。
即通过一根导线将电气设备连接到地面，以实现接地保护。
在此系统中，所有设备接地点连接在一起，并与大地形成一个共同的接地点。
安全技术要求：- 接地电阻应符合国家相关标准，一般要求小于4Ω；- 所有电气设备要良好接地，确保接地导线的良好连接；- 接地系统要定期检测，确保接地电阻在合理范围内；- 接地导线应采用优质的铜材质，截面积足够大，防止过载引起的升温现象。
2. 多点接地系统多点接地系统在单点接地系统的基础上增加了额外的接地点。
通过将电气设备连接到不同的接地点，可以提高接地的可靠性和安全性。
安全技术要求：- 接地电阻要符合国家相关标准，一般要求小于4Ω；- 不同接地点间的传输线路应保持一致，阻抗不应过高；- 不同接地点间的导线应使用绝缘良好的材料，防止接地点之间发生短路；- 接地导线应避免与其他设备的线路或金属接触，防止引起电磁干扰。
3. 极化接地系统极化接地系统是为了防止电气设备与地壳之间产生电位差而采取的一种接地型式。
通过向地壳注入经过特殊处理的直流电流，使得地壳的电位与电源的电位保持一致，减少由地壳产生的电位差引起的电气设备损坏。
安全技术要求：- 极化接地系统要与设备的电源保持一致，电流不应过大，避免对设备产生过大的影响；- 极化接地系统应定期检测，确保电流稳定，地壳的电位与电源的电位一致；- 极化接地系统的注入电流应符合国家相关标准，防止对环境造成污染。
总之，系统接地的型式及安全技术要求是为了确保电气设备的安全运行和人身安全。
不同的接地系统有着各自特点，具体选择应根据实际情况进行评估和决策。
在实施和维护过程中，要严格按照国家相关标准要求进行操作，确保接地系统的可靠性和安全性。
系统接地是电气工程中非常重要的一环，它的目标是确保电气设备正常运行，并提供安全保护。
接地实验报告
接地实验报告接地实验报告一、引言接地是电气工程中非常重要的一个概念，它是指将电气设备或系统与地面相连，以确保设备运行的安全性和稳定性。
在本次实验中，我们将对接地进行实验研究，以探索接地对电气设备的影响。
二、实验目的1. 了解接地的基本原理和作用；2. 探究不同接地方式对电气设备的影响；3. 分析接地故障对电气设备的影响。
三、实验设备和方法1. 实验设备：接地线、电气设备、电流表、电压表等；2. 实验方法：通过连接不同接地方式的电气设备，测量电流和电压的变化。
四、实验过程与结果1. 单点接地实验：a. 将电气设备的接地线连接到地面；b. 测量电流和电压的变化；c. 记录实验结果。
2. 多点接地实验：a. 将电气设备的接地线连接到多个地面点；b. 测量电流和电压的变化；c. 记录实验结果。
3. 无接地实验：a. 将电气设备的接地线断开；b. 测量电流和电压的变化；c. 记录实验结果。
根据实验结果，我们可以对接地方式的不同对电气设备的影响进行分析和比较。
五、实验结果分析通过对实验结果的观察和比较，我们可以得出以下结论：1. 单点接地方式下，电流和电压的变化较小，电气设备运行稳定；2. 多点接地方式下，电流和电压的变化较大，电气设备运行不稳定；3. 无接地方式下，电流和电压的变化极大，电气设备运行不稳定甚至可能发生故障。
六、实验讨论1. 接地方式的选择：根据实验结果，单点接地方式是最稳定的选择，能够保证电气设备的安全运行。
多点接地方式可能引起电流和电压的波动，需要谨慎选择。
无接地方式则存在较大的风险，应避免使用。
2. 接地故障的影响：在实验中，我们可以模拟接地故障，观察其对电气设备的影响。
接地故障可能导致电流过大、电压异常等问题，严重时可能引发设备损坏甚至火灾。
因此，及时检测和修复接地故障至关重要。
七、实验总结通过本次实验，我们对接地的原理、作用以及不同接地方式的影响有了更深入的了解。
接地在电气工程中起到了至关重要的作用，能够保障设备的安全运行。
逆变器地线标准的接法
逆变器地线标准的接法逆变器是将直流电转换为交流电的一种电力设备。
在太阳能光伏发电系统中，逆变器是必不可少的一部分，它可以将光伏电池板收集的直流电，转换为可用于家庭用电的交流电。
为了保证太阳能光伏发电系统的安全运行，逆变器地线的接法至关重要。
本文将介绍逆变器地线标准的接法。
1. 地线标准在中国，逆变器地线主要采用GB/T 50303-2013《建筑电气设计标准》中的规定。
根据这个标准，太阳能光伏系统应该采用单点接地或保护零线接地的方式接地。
单点接地是指将整个太阳能光伏系统的电气接地以一个点为中心，并将之与建筑物的接地系统相连。
这种方式保证了太阳能光伏系统的接地是独立的，并能避免漏电电流引起的伤害。
保护零线接地是指在太阳能光伏系统中设置一根保护零线，将保护零线接地。
这样，如果系统中出现漏电现象，电流会通过保护零线回流到逆变器中并触发保护装置，保证人身安全。
2. 地线接法太阳能光伏系统的逆变器地线接法应该符合以下几个方面的要求。
（1）接地电阻应该满足要求无论是单点接地还是保护零线接地，接地电阻都需要满足一定的要求。
具体而言，单点接地时，接地电阻应该小于4欧姆；保护零线接地时，接地电阻应该小于2欧姆。
这样可以确保太阳能光伏系统的电气安全。
（2）接地线应该选用合适的规格太阳能光伏系统中的接地线需要承受一定的电流，因此需要选用合适的规格。
一般而言，接地线的截面积应该不小于2.5平方毫米。
这样可以保证接地线的导电性能和耐久性。
（3）接地线应该正确定位太阳能光伏系统的接地线应该正确定位，不能被捆绑在其他电缆上或者被夹在隐蔽构造物中。
这样可以保证接地线的正常运行，并排除接地不良的可能性。
在连接逆变器地线时，应该注意以下几点。
（1）接地线应该与逆变器的接地螺丝紧密相连在将接地线接在逆变器上时，应该保持接地线和逆变器的接地螺丝之间的紧密贴合。
这样可以保证接地的连通性。
（2）接地线应该并排连接在连接多组导线时，应该让接地线与其他导线并排连接。

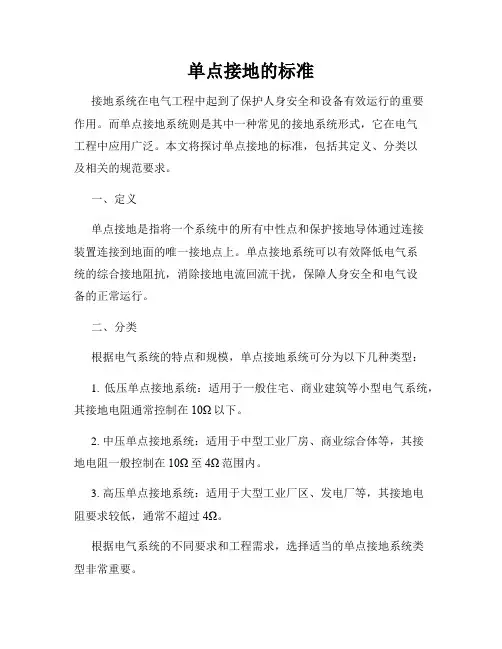

单点接地的标准
单点接地的标准接地系统在电气工程中起到了保护人身安全和设备有效运行的重要作用。
而单点接地系统则是其中一种常见的接地系统形式，它在电气工程中应用广泛。
本文将探讨单点接地的标准，包括其定义、分类以及相关的规范要求。
一、定义单点接地是指将一个系统中的所有中性点和保护接地导体通过连接装置连接到地面的唯一接地点上。
单点接地系统可以有效降低电气系统的综合接地阻抗，消除接地电流回流干扰，保障人身安全和电气设备的正常运行。
二、分类根据电气系统的特点和规模，单点接地系统可分为以下几种类型：1. 低压单点接地系统：适用于一般住宅、商业建筑等小型电气系统，其接地电阻通常控制在10Ω以下。
2. 中压单点接地系统：适用于中型工业厂房、商业综合体等，其接地电阻一般控制在10Ω至4Ω范围内。
3. 高压单点接地系统：适用于大型工业厂区、发电厂等，其接地电阻要求较低，通常不超过4Ω。
根据电气系统的不同要求和工程需求，选择适当的单点接地系统类型非常重要。
三、规范要求为确保单点接地系统的安全性和可靠性，各国都制定了相应的规范和标准，下面是几个常见的规范要求：1. 接地电阻要求：根据不同场所和电气系统的要求，规定了接地电阻的上限，一般低压系统为10Ω以下，中压系统为4Ω以下，高压系统为4Ω以下。
2. 接地导线要求：接地导线应使用优质的铜材或铝材，截面积应根据系统的负荷和电流要求合理选择，导线的接地接头应连接牢固，接触面积应满足要求。
3. 接地装置要求：接地装置应使用符合国家标准的接地装置，装置应有足够的机械强度和耐腐蚀性能，确保长期稳定可靠的接地效果。
4. 接地系统的监测与维护：为保障接地系统的正常运行，需要定期对接地电阻进行测量和监测，及时发现和排除接地异常问题，并进行接地装置的维护和检修。
五、总结单点接地系统是电气工程中常用的一种接地系统形式。
本文介绍了单点接地的定义，以及根据规模和要求的分类和相应的规范要求。
在电气工程实践中，我们应根据具体的场所和电气系统要求选择适当的单点接地系统，并按照相关的规范和标准进行设计、安装和维护，以确保其安全性和可靠性。
工厂接地线做法及标准
工厂接地线做法及标准工厂接地线是电力系统中的重要组成部分，它起着连接各种设备的作用，同时也是保障人身安全的关键。
在工业生产中，如果接地线设计不合理或者安装不规范，就会导致电气故障、设备损坏、人员伤亡等严重后果。
因此，加强对工厂接地线的设计、施工和维护，是保障电力系统安全稳定运行的重要措施。
一、工厂接地线的作用工厂接地线是指将电力设备的金属外壳、框架、支架等接地的导线。
它的主要作用有以下几点：1.保护人身安全。
在电气设备出现漏电时，接地线可以将漏电电流引入地下，从而避免人身触电的危险。
2.保护设备安全。
接地线能够将设备外壳与大地形成电势差，从而减小设备受到雷击、静电干扰等电磁干扰的可能性。
3.提高系统可靠性。
接地线能够减小系统的接地电阻，降低系统的接地电位，从而提高系统的抗干扰能力和电气安全性。
二、工厂接地线的设计要求在设计工厂接地线时，需要考虑以下几个方面的要求：1.接地电阻要求。
根据国家标准，工业企业的接地电阻应该小于4Ω，大型工业企业的接地电阻应该小于2Ω。
因此，在设计接地线时，需要合理选择导线的截面积和长度，以确保接地电阻符合要求。
2.接地方式要求。
接地线的接地方式有单点接地和多点接地两种。
在一般情况下，单点接地适用于小型工业企业，多点接地适用于大型工业企业和高压电网。
3.接地线材料要求。
接地线应该采用优质的铜导线或铜包钢导线，以确保导电性能和耐腐蚀性能。
4.接地线的布置要求。
接地线的布置应该遵循“短、粗、直”的原则，即尽量缩短导线长度、增大导线截面积、保证导线直线布置。
5.接地线的连接要求。
接地线的连接应该采用可靠的接头，焊接连接应该符合国家标准，接头应该保持干燥、清洁状态。
三、工厂接地线的施工要求在进行接地线的施工时，需要注意以下几个方面的要求：1.施工前的准备工作。
施工前需要进行现场勘测和测量工作，确定接地线的具体布置方案，制定施工计划和安全措施。
2.接地线的铺设。
接地线应该沿着设备周围或者设备群周围铺设，尽量缩短导线长度。
电磁兼容中的接地技术范本（2篇）
电磁兼容中的接地技术范本电磁兼容（EMC）是指电子设备在正常使用过程中，能够在相互干扰的电磁环境下，保持其正常工作和互不干扰的能力。
而接地技术是电磁兼容中非常重要的一部分，它对于保障设备的正常工作具有重要的意义。
本文将基于电磁兼容的实际需求，介绍一些接地技术的范本，包括单点接地、多点接地和隔离接地等。
接地是电磁兼容技术中最基本、最常用的手段之一，通过合理的接地设计和布线，可以有效减少或排除设备之间的共模干扰和接地回路的回流干扰。
单点接地是一种常用的接地技术，它是将所有设备的接地线连接在一个点上，通过该点与地之间建立低阻抗的连接，形成一个共同的参考电势。
在实际应用中，可以选择设备箱体或设备电源的负极作为单点接地的位置，通过将所有设备连接到该负极上，实现接地的有效集中，从而减少干扰的传导和辐射。
多点接地是另一种常用的接地技术，它与单点接地相比，可以更好地解决长距离设备之间的接地问题。
在实际应用中，设备通常会分布在不同的位置，通过将每个设备的接地线分别连接到地线阵列上，构成一个新的地面点，可以有效降低设备之间的接地电位差，进而减少干扰的传导和辐射。
隔离接地是一种常用的应对电磁干扰的技术，它通过在设备与地之间设置隔离体，将设备与地之间的电气连接割断，实现设备与环境之间的电气隔离。
在实际应用中，可以使用绝缘胶垫、绝缘导线等隔离材料或隔离器件来实现电气隔离。
隔离接地在一些对地线干扰要求较高的场合，如医疗设备、高精度测量设备等方面有较为广泛的应用。
除了以上介绍的接地技术范本，还有一些其他的接地技术在特定的应用场景中也得到了广泛应用。
比如，在一些对地线电阻要求较高的场合，可以使用大面积的接地网格或接地板来降低接地电阻，提高接地效果；在一些对地线电感要求较高的场合，可以使用平行的接地导线，通过电感的互感效应降低互相干扰的程度；在一些防雷接地的场合，可以采用地下埋深较深的接地棒或接地钉，减少雷击对设备的影响。
综上所述，接地技术在电磁兼容中具有重要的作用，它可以有效降低设备之间的干扰，保障设备的正常工作。
PCB的单点接地
PCB的单点接地
单点接地指所有电路的地线接到公共地线的同一点，以减少地回路之间的相互干扰。
其中，串联单点接地指所有的器件的地都连接到地总线上，然后通过总线连接到地汇接点（如下a图）。
由于大家共用一根总线，会出现较严重的共模耦合噪声，同时由于对地分布电容的影响，会产生并联谐振现象，大大增加地线的阻抗，这种接法一般只用于低于1M的电路系统里。
并联单点接地指所有的器件的地直接接到地汇接点，不共用地总线（如下b图）。
可以减少耦合噪声，但是由于各自的地线较长，地回路阻抗不同，会加剧地噪声的影响，同样也会受到并联谐振的影响，一般使用的频率范围是1M到10MHZ之间。
实际的情况中可以灵活采用这两种单点接地方式，比如，可以将电路按照信号特性分组，相互不会产生干扰的电路放在一组，一组内的电路采用串联单点接地，不同组的电路采用并联单点接地。
这样，既解决了公共阻抗耦合的问题，又避免了地线过多的问题。
总的来说，单点接地适用于较低的频率范围内，或者线长小于1/20波长的情况。
单点接地两种形式。
等电位连接原理
等电位连接原理等电位连接原理是电气工程中的一个重要概念，它是指将不同电势的电源或电路通过连结点连接在一起，使它们的共用地点经过一个地线相互连接成一个系统，从而达到等电位的目的。
该原理在电气系统的设计和实际应用中具有广泛的意义，并且在工程电路连接中具有重要的地位。
本文将对等电位连接原理进行详细探讨，包括原理、应用场景、连线方法等。
在电气系统中，由于各个部件之间的电势存在差异，如果不加以处理，就会出现电压悬浮、电场干扰、接触电阻等问题，从而影响系统的正常工作。
等电位连接原理就是为了解决这些问题而提出的一种连接方法，它通过将电路或电源的各个部分通过连结点连接在一起，使它们的共用地点（通常指大地）相互连接，从而达到各个部件等电位的目的。
等电位连接原理的主要目的有如下几点：（1）实现各个部件之间的等电位连接，从而降低电压的悬浮程度，减小电场干扰的影响；（2）有效地降低接触电阻，从而提高设备的可靠性和安全性；（3）保护芯片、集成电路等微电子器件，防止电压超过其承受范围而受到损坏。
等电位连接原理在电气工程中被广泛应用，下面列出其中几个主要的应用场景：（1）通信电缆系统：在通信电缆系统中，不同的电缆之间通过等电位连接实现连接，从而实现电气信号的传输。
（3）机房接地系统：在机房接地系统中，等电位连接可以减少机房内的电位差，从而减少对计算机及其他电子设备的干扰。
（4）高精度电子测量系统：在高精度电子测量系统中，等电位连接可以消除电源的漂移、降低温度漂移等问题，从而提高测试的精度。
等电位连接原理的连线方法通常有两种：单点接地和多点接地。
（1）单点接地：单点接地是指在系统中仅保留一个接地点，而所有的电路和设备均与该接地点相连，形成一个单一的等电位结构。
单点接地是最常用的等电位连接方式，也是最简单有效的一种方式，它可以减少因接地电阻不匹配而导致的电位差问题。
（2）多点接地：多点接地是指在系统中存在多个接地点，这些接地点均通过接地线连接在一起，共同形成一个等电位结构。
光伏区接地做法
光伏区接地做法随着光伏发电技术的不断发展和应用，光伏电站的建设已成为推动清洁能源发展的重要途径之一。
在光伏电站的建设中，光伏区接地起着至关重要的作用。
本文将从接地的定义、作用、接地系统的组成以及接地的常见做法等方面进行阐述。
一、接地的定义和作用接地是指将电气设备与地之间建立良好的导电通路，以确保设备及人体安全的措施。
在光伏电站中，接地的作用主要有以下几个方面：1.保护人身安全：光伏电站中的电气设备存在着电击的危险，通过接地可以将电流引入地下，减少电流对人体的伤害。
2.保护设备安全：接地可以排除设备中的静电和漏电，避免设备过载或损坏。
3.稳定电气系统：接地可以有效地降低电气系统的电阻，提高系统的稳定性和可靠性。
二、接地系统的组成光伏区接地系统主要由接地体、接地线和接地极等组成。
1.接地体：接地体是接地系统中的核心部分，通常是由金属材料制成，如铜杆或镀铜板。
接地体需要埋入地下，与地壤接触，以确保电流的正常引流。
2.接地线：接地线是将电气设备与接地体相连接的导线，通常由铜或铝制成。
接地线需要具备良好的导电性能和机械强度，以确保电流的顺利流动。
3.接地极：接地极是接地系统中的辅助部分，主要用于提高接地的效果。
它通常由导电性能较好的金属材料制成，如铜皮或铝皮。
接地极的形状和布置需要根据具体的光伏区地质条件和电气设备的要求来确定。
三、光伏区接地的常见做法1.单点接地法：单点接地法是将所有的电气设备都通过接地线连接到一个接地体上，形成一个共同的接地点。
这种做法适用于光伏区面积较小、设备分布较密集的情况。
2.分区接地法：分区接地法是将光伏区划分为多个区域，每个区域都有独立的接地体和接地线。
这种做法适用于光伏区面积较大、设备分布较分散的情况。
3.混合接地法：混合接地法是将单点接地法和分区接地法相结合，根据光伏区的具体情况选择合适的接地方式。
这种做法可以兼顾经济性和可靠性。
在进行光伏区接地时，还需注意以下几点：1.接地体的选择：接地体的选择应根据光伏区的地质条件和土壤电阻率来确定，以确保接地的效果。
机房接地
计算机的各种不同机型对直流工作接地电阻值及接地方式的要求各异。
为了避免对计算机系统的电磁干扰，宜采用将多种接地的接地线分别接到各接地母线上，由接地母线采用一根接地线单点与接地体相连接的单点接地方式。
由计算机设备至接地线的连接导线应采用多股编织铜线，且应尽量缩短连接距离，并采取格栅等措施，尽量使各接地点处于同一等电位上。
机房接地方式是一个比较复杂的问题，直接关系着抗干扰的效果。
具体形式如下：1) 点接地系统：将计算机中的接地信号接到机房内的活动地板下的逻辑地网上，再将地网单点与总接地装置或接地端子箱作金属连接称为一点接地系统。
其特点是有统一的基准电位，相互干扰减少，而且能泄漏静电荷，容易施工又经济，所以规范推荐这种一点接地系统。
多个计算机系统中的接地系统，除各计算机系统单独采用单点接地外，也可共用一组接地装置。
为避免相互干扰，应将各计算机系统的接地母线分别采用接地线直接与共用接地装置的接地体相连接。
2)混合接地系统：在计算机内部的逻辑地、功率地、安全地在柜内已经共同接到一个端子上了，所以在设计时，只将此端子和接地装置作金属连接即可，由于相互干扰一般不采用。
3)悬浮接地系统：电子设备或计算机内部部分电路之间依靠磁场耦合(例如变压器)来传递信号，整个计算机设备外壳都与大地相绝缘，也就是悬浮。
或计算机内部各信号地接至机房活动地板下与建筑绝缘又不与接地体相连的铜排网上，安全地接至总接地端子或接到专用线PE线上。
悬浮接地的抗干扰性比较差，所以新规范计算机信号系统不宜采用悬浮接地。
计算机的逻辑接地系统与防雷接地应该相距20米以上，这是很困难的，因为建筑物供电系统重复接地和防雷接地一般是合一的，推荐电阻不大于1欧姆。
防雷接地通常有许多组接地装置，相距不过20米，建筑物密度往往也比较大，所以很难把计算机的逻辑地接与防雷接地分开做。
但有条件时尽量满足此要求，否则采用综合接地方式(各种接地分别接至统一的综合接地极)。
单点接地和多点接地及混合接地的区别
单点接地和多点接地及混合接地的区别
接地为防止触电或保护设备的安全,把电力电讯等设备的金属底盘或外壳接上地线;利用大地作电流回路接地线。
在电力系统中，将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。
接地的功用除了将一些无用的电流或是噪声干扰导入大地外，最大功用为保护使用者不被电击，以 UPS 而言，有些UPS 会将零线与地线间的电压标示出来，确保产品不会造成对人体的电击伤害。
1.单点接地
工作频率低（<1MHz）的采用单点接地式（即把整个电路系统中的一个结构点看作接地参考点，所有对地连接都接到这一点上，并设置一个安全接地螺栓），以防两点接地产生共地阻抗的电路性耦合。
多个电路的单点接地方式又分为串联和并联两种，由于串联接地产生共地阻抗的电路性耦合，所以低频电路最好采用并联的单点接地式。
为防止工频和其它杂散电流在信号地线上产生干扰，信号地线应与功率地线和机壳地线相绝缘。
且只在功率地线、机壳地线和接往大地的接地线的安全接地螺栓上相连（浮地式除外）。
2.多点接地
工作频率高（>30MHz）的采用多点接地式（即在该电路系统中，用一块接地平板代替电路中每部分各自的地回路）。
因为接地引线的感抗与频率和长度成正比，工作频率高时将增加共地阻抗，从而将增大共地阻抗产生的电磁干扰，所以要求地线的长度尽量短。
采
用多点接地时，尽量找最接近的低阻值接地面接地。
3.混合接地
工作频率介于1～30MHz的电路采用混合接地式。
当接地线的长度小于工作信号波长的1/20时，采用单点接地式，否则采用多点接地式。
单点接地和多点接地
有三种根本的信号接地方式：浮地、单点接地、多点接地。
1 浮地目的：使电路或设备与公共地线可能引起环流的公共导线隔离起来，浮地还使不同电位的电路之间配合变得容易。
缺点：容易出现静电积累引起强烈的静电放电。
折衷方案：接入泄放电阻。
2 单点接地方式：线路中只有一个物理点被定义为接地参考点，凡需要接地均接于此。
缺点：不适宜用于高频场合。
3 多点接地方式：凡需要接地的点都直接连到距它最近的接地平面上，以便使接地线长度为最短。
缺点：维护较麻烦。
4 混合接地按需要选用单点及多点接地。
PCB中的大面积敷铜接地其实就是多点接地所以单面Pcb也可以实现多点接地多层PCB大多为高速电路地层的增加可以有效提高PCB的电磁兼容性是提高信号抗干扰的根本手段，同样由于电源层和底层和不同信号层的相互隔离减轻了PCB的布通率也增加了信号间的干扰。
在大功率和小功率电路混合的系统中，切忌使用，因为大功率电路中的地线电流会影响小功率电路的正常工作。
另外，最敏感的电路要放在A点，这点电位是最稳定的。
解决这个问题的方法是并联单点接地。
但是，并联单点接地需要较多的导线，实践中可以采用串联、并联混合接地。
将电路按照特性分组，相互之间不易发生干扰的电路放在同一组，相互之间容易发生干扰的电路放在不同的组。
每个组采用串联单点接地，获得最简单的地线构造，不同组的接地采用并联单点接地，防止相互之间干扰。
这个方法的关键：绝不要使功率相差很大的电路或噪声电平相差很大的电路共用一段地线。
这些不同的地仅能在通过一点连接起来。
为了减小地线电感，在高频电路和数字电路中经常使用多点接地。
在多点接地系统中，每个电路就近接到低阻抗的地线面上，如机箱。
电路的接地线要尽量短，以减小电感。
在频率很高的系统中，通常接地线要控制在几毫米的围。
多点接地时容易产生公共阻抗耦合问题。
在低频的场合，通过单点接地可以解决这个问题。
但在高频时，只能通过减小地线阻抗〔减小公共阻抗〕来解决。
由于趋肤效应，电流仅在导体外表流动，因此增加导体的厚度并不能减小导体的电阻。
如何解决电路中的电磁干扰问题
如何解决电路中的电磁干扰问题电磁干扰是电路中常见的问题之一，它可能导致电路设备的正常工作受到干扰甚至损坏。
因此，解决电磁干扰问题对于保证电路设备的可靠性和稳定性至关重要。
本文将探讨一些有效的方法和技术，帮助解决电路中的电磁干扰问题。
一、电磁干扰的原因电磁干扰的产生原因较多，主要包括以下几个方面：1. 电力系统的扰动：来自电网的电磁干扰，如电磁辐射、瞬变和电磁波峰等。
2. 器件和设备的互相干扰：电路中的器件和设备电磁场的相互作用，会导致电磁干扰。
3. 外部电磁辐射：来自周围环境的电磁干扰，如雷电、电磁波和无线电等。
4. 敏感电路板本身的问题：设计不合理或者敏感度高的电路板，容易受到电磁干扰。
二、解决电磁干扰的方法1. 电路板设计在电路板设计上，应该采取一些措施来减少电磁干扰的影响，例如：（1）合理布局：将敏感电路和干扰源保持一定的距离，减少干扰信号的传播。
（2）地线设计：良好的地线设计可以有效减少地线上的电磁干扰。
（3）屏蔽措施：对于特别敏感的电路板，可以采用屏蔽罩或者屏蔽材料来降低电磁干扰。
2. 滤波技术滤波技术是解决电磁干扰问题的常用方法，可以通过添加滤波器来滤除干扰信号。
常见的滤波器包括低通滤波器、带通滤波器和陷波器等。
在设计电路时，根据具体需求选择合适的滤波器以确保电路的正常运行。
3. 屏蔽材料的使用屏蔽材料能够有效地吸收或反射电磁干扰信号，降低信号的传播和干扰强度。
在电路设计中，可以选择使用金属屏蔽罩、屏蔽垫或者屏蔽涂料等材料进行屏蔽，以减少电磁干扰的影响。
4. 接地和屏蔽合理的接地设计对于减少电磁干扰是至关重要的。
在电路设计中，应该注意以下几点：（1）单点接地：尽量将所有接地线连接到一个地点，防止接地线回路产生干扰。
（2）分离数字和模拟地：将数字和模拟电路的接地分开，减少互相干扰。
（3）合理布线：优化接地线的布线，减少回流电流的路径长度。
5. 合理的电路配线电路布线对于减少电磁干扰有重要作用。
