变电站临时接地线在线监测系统

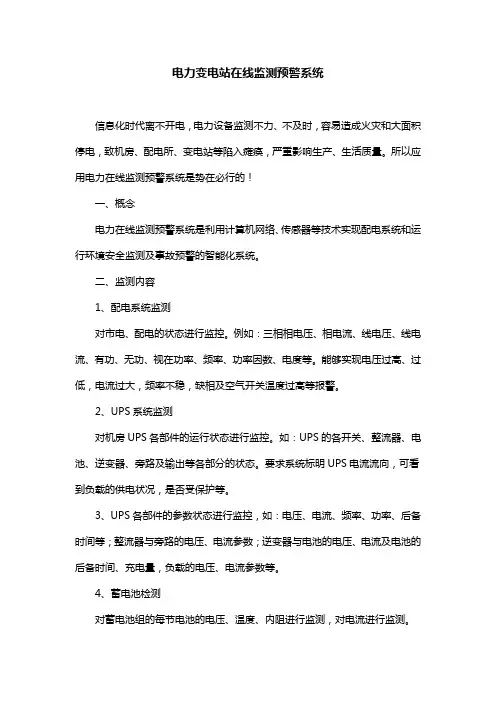

电力变电站在线监测预警系统
电力变电站在线监测预警系统信息化时代离不开电，电力设备监测不力、不及时，容易造成火灾和大面积停电，致机房、配电所、变电站等陷入瘫痪，严重影响生产、生活质量。
所以应用电力在线监测预警系统是势在必行的！一、概念电力在线监测预警系统是利用计算机网络、传感器等技术实现配电系统和运行环境安全监测及事故预警的智能化系统。
二、监测内容1、配电系统监测对市电、配电的状态进行监控。
例如：三相相电压、相电流、线电压、线电流、有功、无功、视在功率、频率、功率因数、电度等。
能够实现电压过高、过低，电流过大，频率不稳，缺相及空气开关温度过高等报警。
2、UPS系统监测对机房UPS各部件的运行状态进行监控。
如：UPS的各开关、整流器、电池、逆变器、旁路及输出等各部分的状态。
要求系统标明UPS电流流向，可看到负载的供电状况，是否受保护等。
3、UPS各部件的参数状态进行监控，如：电压、电流、频率、功率、后备时间等；整流器与旁路的电压、电流参数；逆变器与电池的电压、电流及电池的后备时间、充电量，负载的电压、电流参数等。
4、蓄电池检测对蓄电池组的每节电池的电压、温度、内阻进行监测，对电流进行监测。
能够实时反映设备状态及故障信息。
5、环境安全监测如火灾、防盗、浸水、SF6气体、温湿度等。
三、针对电力在线监测预警有产品、解决方案。
1、配电监测配电监测模块、三相电量仪、精密电流互感器。
2、UPS系统监测UPS检测模块3、蓄电池检测蓄电池巡检仪、无线蓄电池管理模块4、温湿度监测温湿度传感器5、防盗监测门禁6、浸水监测区域漏水检测器、区域漏水检测电缆7、消防检测烟雾传感器、红外传感器根据用户应用场景不同，电力在线监测预警系统广泛应用于配电所、变电站、居配所、通信基站等，涉及政府、交通、教育、小区行业。
所以解决方案也不尽相同。
变电站在线监控系统
变电站在线监控系统变电站在线监控系统是现代电力系统的重要组成部分，它通过实时监控变电站内的各种设备状态，确保电力系统的稳定运行和高效管理。
该系统利用先进的传感器技术、通信技术和计算机技术，实现了对变电站内设备的全面监控，包括变压器、断路器、继电保护装置等关键设备的运行状态。
首先，变电站在线监控系统的核心是数据采集。
系统通过安装在设备上的传感器，实时收集设备的运行数据，如温度、压力、电流、电压等。
这些数据通过通信网络传输到监控中心，由监控软件进行处理和分析。
其次，系统的数据处理和分析功能是确保电力系统安全运行的关键。
监控软件能够对收集到的数据进行实时分析，及时发现设备的异常情况，如过载、过热等。
一旦发现异常，系统会自动发出警报，并提供相应的处理建议，以避免设备故障或事故的发生。
此外，变电站在线监控系统还具备远程控制功能。
在紧急情况下，操作人员可以通过系统远程控制变电站内的设备，如断开故障线路、调整变压器的运行参数等，以快速响应和处理突发事件。
系统还具有数据存储和历史分析功能。
所有收集到的数据都会被存储在数据库中，便于进行历史数据分析和趋势预测。
通过对历史数据的分析，可以发现设备的潜在问题，提前进行维护和检修，从而延长设备的使用寿命。
最后，变电站在线监控系统还支持与其他电力系统的集成，如电网调度系统、电力市场交易系统等。
通过与其他系统的集成，可以实现电力资源的优化配置和电力市场的高效运作。
综上所述，变电站在线监控系统通过实时监控、数据处理、远程控制、数据存储和系统集成等功能，为电力系统的安全、稳定和高效运行提供了有力保障。
随着技术的不断发展，未来的变电站在线监控系统将更加智能化和自动化，为电力行业的发展做出更大的贡献。
变电站GIS在线监测系统应用
变电站GIS在线监测系统应用摘要：某电网地处特殊的高原气候环境，属于中温带半干旱大陆性气候，该地区不但海拔高、紫外线强，同时存在昼夜温差大的特点，极易造成GIS设备外壳支撑点的受力不均匀，最终造成偏移、断裂、变形等问题，导致内部绝缘件电场分布、盆式绝缘子开裂等故障，严重影响GIS设备的安全稳定运行，一旦发生重大故障，GIS设备将无法正常运行，对整个超高压变电站的安全性构成了极大的隐患。
关键词：变电站；GIS；在线监测一、GIS监测状态量选择策略在线监测技术是应用先进传感、检测及通信技术搭建的监测系统，主要实现GIS状态监测功能。
近十年来，变电站GIS设备投运数量大幅增长，然而GIS运行过程中缺陷越来越多，有记录统计GIS设备故障案例２００余起，给变电站带来重大损失。
GIS设备主要故障表现特点为异物内部放电比例较高，SF６气体泄露故障频繁，特殊环境下机械故障如伸缩节问题等较为明显，主要故障原因包括异物引发故障、本体破损、盆式绝缘子问题、操作机构问题、通流发热、操作机构、气体泄露等。
要实现我国北部高寒地区变电站GIS设备的全面监测，需兼顾地区昼夜温差大、海拔高、极寒周期长等特殊环境，考虑GIS故障特点，可以从GIS设备的结构特征、母线筒伸缩位移、结构受力、局放和运行环境等方面提炼要素，详细监测参量如表１所示，进行有效性比对评价分析，选取合适的状态参量表征设备的运行状态，为后续开展GIS设备的状态评价及高级应用提供基础数据。
二、GIS在线监测系统配置策略浅析GIS局部放电在线监测可以有效发现悬浮、尖端、颗粒等典型缺陷，且多次发现潜伏性缺陷，应用效果较好。
GIS局部放电传感器根据安装方式可分为内置式和外置式两种。
内置传感器可获得较高的灵敏度，但对制造安装的要求较高。
相对于内置传感器，外置传感器的数据传输抗干扰性及灵敏度要差一些，但安装灵活，不影响系统的运行，安全性较高。
针对已建成超高压变电站未配置内置传感器的，如果实现内置式局放在线监测投资巨大，且需要改动设备结构，风险较大，可适当考虑外置式局放监测系统。

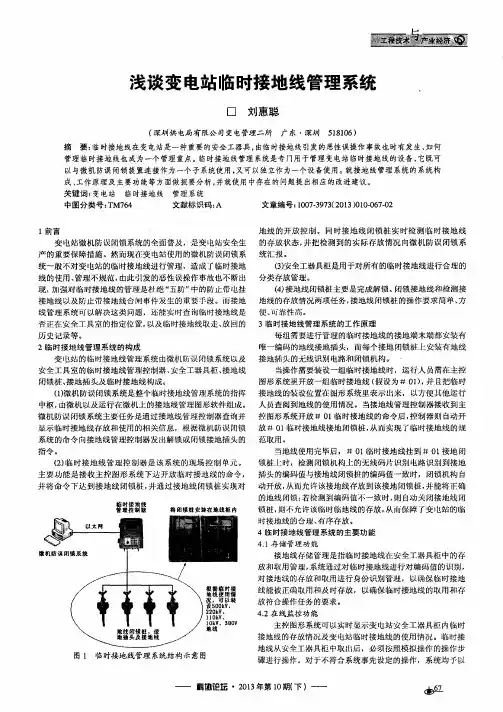

浅谈变电站临时接地线管理系统
成、 工作原理及主要功能等方面做扼要分析 ， 并就使用 中存在的 问题提 出相 应的改进建议 。
关键词 ： 变 电站 临 时接 地 线 中图 分 类 号 ： Ｔ Ｍ７ ６ ４ 管 理 系 统 文献标识码 ： Ａ 文 章编 号 ： １ ０ ０ ７ — ３ ９ ７ ３ （ ２ ０ １ ３ ） ０ １ ０ － ０ ６ ７ － ０ ２
接地线存储管理是指临时接地线 安全工器具柜 中的存 放和耿用管理， 系统通过对 临时接地线进行对编码值 的识别 ， 对接地线的存放和取用进行身份识别管理， 以确保临时接地 线 能被正确取用和及时存放，以确保 临时接 地线的取用和存 放符合操作任务的要求。 ４ ． ２在 线监 控 功 能 主控图形系统可以实时显 示变 电站 安全 工器 具柜 内临时 接地线的存放情 况及变 电站 临时接地线 的使用情 。临时接 地线从安全工器 具柜 中取 出后 ，必须按照模拟操 作的操作步
变Ｉ ｂ站 的临时接 地线 管理 系统 由微机 防ｉ 炅闭锁系统 以及 接地捅头的无线识别电路和 闭锁 机 构。 图形系统里开放 一组 临时接地线 （ 假设为 ＃ ０ １ ） ， 并且 把临时
（ １ ） 微机防误闭锁系统是整个临 时接地线管理系统 的指挥 接地线的 设位 置在 图形 系统 里表 示出米，以方便 其他运 行 中枢 ， 由微机 以及运行在微机上的接地线管理 图形软件组成。 人员查阅到地线的使用情 况。当接地线 管理控制 器接 收到主 微机防误 闭锁系统主要任 务是通过接地线管理控制器查询并 控图形系统开放 ＃ ０ １ 临时接地线的命令后， 控制器 则 自动开 显示临 时接地线存放和使用 的相关信 息，根据微机防误 闭锁 放 ＃ ０ ｌ临时接地线接地闭锁桩 ， 从而实现 了临时接地 线的规 系统 的命令 向接地线 管理控制器发 出解锁或 闭锁接地插头 的 范 取 用 。
变电站临时接地线在线监测系统
１ 系统 原理及 总体 结构
在 发生带地线、 地刀合 闸是故障 ， 最根本 的原 因是在 于无 线 电管理措 施准确的 判断接地 线是 否 已脱 离 电气 主设备 。因 此， 系统 的核心 是建立识 别接地 线是 否脱离 电力设备 的技 术
金属屏蔽外壳的铁芯 电抗器等 电磁辐射较小 的设备将 电磁辐射 实际进 行 了一 些介绍 ， 全地下 变 电站 的设计及 建造是 一项 但 高的高压设备布置在背向人流密集区的位置增设屏蔽措施等。
极 其 复 杂 的 系统 工 程 ， 其 在 靠 近 河 流地 区 ， 建 设过 程 中 走 尤 在
１ 毫较 接｜
图 １ 系统 结 构 图， 地 ｆ 桩 ＃ 接
６ 结语
本 文 以 １ ０ Ｖ全地 下 变 电站 电气部 分 的设 计 结合 工程 ｋ １
过的弯路和 总结的经验教训都 是我们在 设计 时可以利用 的宝 贵资源 ， 电力 系统 中得 到更加广泛 的应用。 为
一
８ 一 ７
的重大隐患。
因此需 要一种微 机 防误 系统 的辅 助设 备 ， 能够 为操作 者 准确 提供“ 线” “ 闸” “ 地 、刀 、 开关 ” 等设 备状 态信 息 ， 帮助操作 人 员正确 控制他们 的操作 行为。
｝ － － 鼹
接地线在线监测 系统 主要针对 站内的临 时接地线及 临时
线 监 测 系统 为例 ， 过 对 接 地 点 的 有 效 实施 监 视 从 而 减 少 了 通 带接 地 线合 闸的 电力 系统 事 故 隐 患 。
高压电缆线路接地系统在线监测分析
高压电缆线路接地系统在线监测分析一、背景介绍高压电缆线路接地系统是电力系统中不可或缺的一部分，它承担着将故障电流引导到地下的重要作用。
由于线路长期运行、环境条件的影响以及设备老化等因素，接地系统存在着一定的安全隐患。
对接地系统进行在线监测分析显得尤为重要。
本文将从接地系统在线监测的意义、技术手段、分析方法等方面进行探讨和总结，提出一种适合高压电缆线路接地系统在线监测的综合分析方案。
二、在线监测的意义1. 提前预警故障发生通过对接地系统的在线监测，可以实时监测接地系统的运行状态和故障情况，及时发现接地系统的异常情况，并提前预警可能发生的故障，有效减少故障对电网的影响。
2. 节约维护成本传统的接地系统维护需要大量的人力和物力投入，而通过在线监测可以及时了解接地系统的运行情况，有针对性地开展维护和管理工作，节约了人力和物力成本。
3. 提高电网安全性通过对接地系统的在线监测，可以及时发现接地系统的故障，并采取相应的措施进行修复，提高了电网的安全性和稳定性。
三、技术手段接地系统在线监测主要采用以下技术手段：1. 电气测量技术通过在接地系统中设置合适的电流互感器和电压互感器，实时监测接地系统的电流和电压等参数，并进行数据采集和分析。
2. 遥测遥信技术利用遥测遥信技术，可以实现对接地系统的远程监测和控制，及时了解接地系统的运行状态，并进行远程诊断和故障处理。
3. 数据采集与传输技术采用先进的数据采集与传输技术，实现对接地系统数据的实时采集、传输和存储，保障对接地系统运行情况的全面监测。
四、分析方法接地系统在线监测数据的分析是保障系统安全稳定运行的重要环节，主要有以下几种分析方法：1. 数据统计分析对接地系统的在线监测数据进行统计分析，了解接地系统的运行规律和特征，为后续的故障诊断和处理提供依据。
2. 趋势分析通过比较历史数据和实时数据，分析接地系统的趋势变化，及时发现系统的异常情况，提前预警潜在故障。
3. 数据挖掘分析将先进的数据挖掘技术应用于接地系统在线监测数据的分析中，挖掘数据中的潜在规律和异常特征，为系统安全运行提供更多的信息和依据。
牵引变电所接地网在线监测系统及监测数据分析
DOI ：10.19587/j .cnki. 1007-936x.2018.02.002牵引变电所接地网在线监测系统及监测数据分析史耀政，刘立超摘要：分析牵引变电所接地网接地电阻测试原理，在利用电路网络和矩阵理论归纳出接地网腐蚀、断裂诊断 数学模型基础上试制接地网在线监测系统，并在牵引变电所投入试运行，经对测试数据的分析对比验证了该在 线监测系统数据监测的准确性。
关键词：牵引变电所；接地网；在线监测；工频干扰Abstract：Analyzing is made for earthing resistance test principles for earthing network of traction substation, an online monitoring system is developed, on the basis of a mathematical model for corrosion and breaking diagnosis of earthing network deduced from the circuitry network and matrix theory, and is put into trial operation in the traction substation; the monitoring accuracy of the online monitoring system is verified after comparison of tested data.Key words：Traction substation; earthing network; online monitoring; industrial frequency interference中图分类号 :U224.2+5 文献标识码:B 文章编号：1007-936X(2018)02-0005-040引言接地网是电气化铁路牵引供电系统的重要组 成部分，其性能直接关系到人身和设备的安全及铁 路运输秩序。
变电站接地线在线监测系统的研究与开发
变电站接地线在线监测系统的研究与开发接地极在线监测系统能在无人值守条件下，全天候对接地极入地电流、设备状态进行监测，能实时监测接地极现场的报警信号，发出报警，并针对报警信号，自动完成故障定位和做出相应的联动处理，使用现场视频采集设备，运行人员能远距离对现场画面进行实时查看。
标签：变电站;接地线;在线监测系统;应用前言目前，易燃易爆和危化品单位（场所）现采用的监测管理手段相对落后，维护的智能化管理程度低，没有一个系统性的监测和报警系统，易燃易爆和危化品单位（场所）的设备状态无法做到实时监测，无法实时确保设备的正常运行并及时对异常情况进行处理。
接地状态以及接地系统作为保障电源SPD保护设备安全的重要体系，如何利用合理的方法监测这一系统变得非常重要。
1电流通路法监测接地状态电流通路法监测接地状态的优点在于监测设备简单，价格较低，但电流通路法的电流输出特性，决定了电流通路法监测接地状态的不足，任何一条回路接通，反馈给监测设备的信号都是回路正常，电源SPD主接地线路断开，一旦存在其他回路接通的情况，接地状态监测设备将无法进行识别，存在电源SPD接地失效的安全隐患。
2环路电阻法监测接地状态环路电阻法监测接地状态，主要是通过对接地线的环路电阻进行测量，以测试电阻值的大小来判断接地状态的通断情况。
可以采用方式一或方式二的方法进行监测。
方式一采用的是接地状态监测的位置从SPD的接地端直接引人接地汇流排的接地线上进行监测，方式二采用的接地状态监测的位置从SPD的接地端辅助连接到接地汇流排的连接线上进行。
方式一与方式二的区别主要在于两个监测通道泄放的电流不一样，强雷电流在泄放的时候可能会直接损坏监测设备。
3结合接地电阻监测仪测量接地状态的监测方法电流通路法监测接地状态，当存在连接到等电位接地端子板的任一回路接通的情况时，电流通路法的电流输出后，反馈给监测设备的状态都为正常，当主接地线路断开时存在无法监测出来的安全隐患。
变电站在线监测方案
1 概述变电站在线监测系统实现了信息共享平台化、系统框架网络化、设备状态可视化、监测目标全景化、全站信息数字化、通讯协议标准化、监测功能构件化、信息展现一体化，实时采集站内设备的状态数据，进行综合的诊断分析和全寿命评估。
一方面，变电站在线监测系统内部是一个相对独立的内部互联配变设备网络，另一方面又是远方主站的一个节点，向主站发送变电站内部设备的监测诊断系统和自身状态信息。
通讯服务器数据服务器工作站用户远方主站变压器监测模块断路器监测模块电抗器监测模块油中气体功能模块局部放电模块油中温度温模块机械系统监测模块局部放电模块GIS监测模块站控层间隔层过程层IEC61850IEC61850 IEC61850图1.1 总体架构图变电站在线监测系统采用IEC61850通讯标准。
IEC61850以完整的分层通讯体系，采用面向对象的方法，使构建真正意义上的智能化变电站监测系统成为可能。
具体来说，智能变电站在线监测系统包括几个部分：1）电气设备，变压器等；2）在线设备；3）集中的在线监测主机。
变电站在线监测系统的结构在逻辑结构上可分为三个层次，这三个层次分别称为"过程层"、"间隔层"、"站控层"，如图1.1。
其中过程层是一次设备和二次设备的结合面，其主要功能是：进行输变电设备的特征参数的检测、状态参数的在线检测与统计、操作控制的执行等任务；间隔层的主要功能是：进行本间隔过程层实时数据信息的汇总、数据处理、实施对一次设备实施保护控制功能，具有承上启下的作用；站控层主要任务是：汇总全站的实时数据信息，对全站的运行状况进行质量评估，将有关数据信息送往调度或控制中心并接受调度或控制中心有关控制命令，向间隔层、过程层发送控制命令等功能。
2 变电站主要设备的在线监测2.1 变压器智能监测模块电力变压器是变电站最主要的设备，所以对其的监测是变电站监测系统最为关键的一环。
变电站SF6在线监测系统的应用分析
变电站SF6在线监测系统的应用分析变电站是电力系统中实施止电、变、配电的场所，也是电力传输、配送与供电电网的连接点，是电力系统的核心环节之一、为了保障变电站设备的正常运行和安全，变电站SF6在线监测系统得到了广泛的应用。
SF6（六氟化硫）是一种无色、无臭、无味的气体，在正常温度和压力下是稳定的，具有良好的绝缘性能。
因此，SF6在变电站中广泛用作电气设备的绝缘介质。
然而，由于SF6是一种强大的温室气体和全球变暖潜在气体，其对环境的影响不可忽视。
因此，为了合理使用和管理SF6，在线监测系统被引入到变电站中。
首先，变电站SF6在线监测系统可以实时监测SF6气体的浓度。
通过测量SF6气体的浓度，可以了解绝缘性能的变化情况，并及时采取措施进行维修和保养，从而保证设备的正常运行。
此外，根据测量结果，还可以评估SF6的使用情况，合理安排SF6的使用计划和管理，减少SF6的损耗和排放。
其次，变电站SF6在线监测系统可以监测SF6气体的压力和湿度。
通过测量SF6气体的压力，可以了解绝缘介质的状态，并及时检修和更换设备。
通过测量SF6气体的湿度，可以预测绝缘性能的变化情况，及时采取干燥措施，提高设备的绝缘性能。
此外，变电站SF6在线监测系统还可以通过故障诊断和异常处理等功能，提供准确的故障信息和处理建议，帮助运维人员快速排除设备故障，保证设备的可靠运行。
同时，监测系统可以记录和存储历史数据，提供数据分析和决策支持，帮助管理层制定合理的运行和维护策略。
总之，变电站SF6在线监测系统的应用可以提高变电站设备的绝缘性能和可靠性，减少设备故障和维修次数，降低运营成本和维修费用。
同时，减少SF6的损耗和排放，实现环境友好型变电站的建设和运营。
因此，变电站SF6在线监测系统的应用是提高变电站安全和可持续发展的有效手段。
高压电缆线路接地系统在线监测分析
高压电缆线路接地系统在线监测分析高压电缆线路接地系统在线监测分析是指通过对高压电缆线路的接地系统进行在线监测，并通过分析监测数据，评估接地系统的运行状态和性能。
高压电缆线路的接地系统是电力系统中重要的安全组成部分，它能够将电流回路与地之间的电压差降到一个安全的范围，保证电力设备和人员的安全。
接地系统的良好运行状态对于电力系统的安全稳定运行至关重要。
在线监测技术是一种基于传感器和数据采集系统的监测手段，通过实时采集和分析监测数据，可以实现对接地系统的连续、及时和精确的检测和评估。
在线监测系统通常包括传感器、数据采集器、数据传输网络和监测分析软件等组成部分。
在进行高压电缆线路接地系统在线监测时，首先需要选择合适的监测参数。
常用的监测参数包括接地电阻、接地电位、接地电流等。
这些参数能够反映接地系统的电阻特性、电位分布和接地电流分布等关键信息。
接下来，通过安装监测传感器和数据采集器，对接地系统的相关参数进行实时采集。
传感器通常采用非接触式的电气测量技术，能够实现对接地系统的非干扰性监测。
采集器负责数据的采集和处理，并将采集到的数据传输到监测中心或数据存储设备进行处理和分析。
在实际应用中，高压电缆线路接地系统在线监测分析可以实现对接地系统的实时监测和故障诊断。
通过连续监测接地系统的运行状态，可以及时发现和纠正接地系统存在的问题，提高接地系统的可靠性和稳定性，减少故障发生的可能性。
高压电缆线路接地系统在线监测分析是电力系统中重要的技术手段，能够帮助保护电力设备和人员的安全，提高电力系统的可靠性和稳定性。
随着监测技术的不断进步和发展，相信在线监测技术在电力系统中的应用前景将会更加广阔。
变电站电力设备综合状态在线监测系统
变电站电力设备综合状态在线监测系统变电站电力设备综合状态在线监测系统一、应用范围及特点变电站电力设备综合在线监测系统主要针对110kV及以上电压等级变电站内关键电力设备（变压器、GIS、断路器、容性设备、避雷器、电力电缆等）进行在线监测，并通过对不同电力设备多种运行参量的综合分析为全面评估设备的运行状态和寿命预测提供准确的现场运行数据。
系统主要特点：采用分层次监测的系统结构，将电力局管辖区域内的多个变电站内的多种电力设备在线监测作为一个整体进行规划和设计，在统一的硬件平台、统一的软件平台和统一的数据库上实现变电站多种电力设备、多个状态参量的集成监测，避免了在线监测简单拼凑带来的弊端，使监测系统具有良好的兼容性、可扩展性和可维护性。
采用目前国际上最先进的数据采集硬件和PXI测控总线结构，不同设备和数据中间之间的通讯采用IEC61850标准，能够保证监测数据的准确性和可靠性。
超高频局部放电监测采用外置的微带天线传感器（带宽：3000MHz）进行测量，并对采集到的单次放电波形进行多种分析，从真正意义上实现了超高频局部放电的在线监测。
所有传感器的安装不改变变压器的本体结构，不影响设备的正常运行。
现场前置机机柜、智能采集单元和所有外置传感器的结构设计均符合高海拔、大温差户外长期使用的要求，系统具备定期自检和故障自恢复功能，能在规定的工作条件下长期可靠工作。
远程数据监控中心采用双机热备+磁盘阵列的结构保证数据长期存储的可靠性，采用电力局区域互联网通信的方式，通过浏览器方式可以远程监控管理终端和监控中心连接，实现电力局办公桌面查看现场数据，并提供无线接入方式。
系统软件采用模块化结构设计和图元设计，同时具备自动监测和手动监测功能，具有良好人机界面，易操作，易升级。
二、技术参数1. 电容性设备：介质损耗角正切分辨率达1‰。
长期检测稳定性小于5‰。
检测单元测量误差小于5‰智能监测单元电磁兼容满足相关技术标准，同时支持现场通讯协议；2．避雷器电流测量精度小于2%（现场干扰条件下测量）；能够对测量结果进行温湿度修正；长期监测稳定性小于1%；电磁兼容应足相关技术标准，同时支持现场通讯协议；3．断路器：a) 电寿命诊断分合闸过程电流波形正常工作和分合闸过程电流幅值电弧持续时间（准确性≤±10%）分合闸动作次数、时间及日期主触头累计电磨损（以I2T 或IT 表征）（受燃弧时间判断的影响，测量精度≤±15%）b) 机械系统诊断线圈分合闸时间分合闸线圈电流波形断路器分/合状态c) 控制回路状态监测辅助触点动作时间d) 储能机构状态监测储能电机工作电流波形储能电机启动次数4 变压器：a）射频局部放电监测单元传感器频带：100kHz~15MHz实时采样带宽：15MHz相位分析窗口数：4000放电统计参量分析功能，包括：基本放电参量：最大放电量、平均放电量、放电次数二次统计参量：偏斜度、峭度二维谱图显示：最大放电量相位分布Hqmax(φ)、平均放电量相位分布Hqn(φ)、放电次数相位分布Hn(φ)二维放电谱图三维放电谱图：放电次数－放电量－相位b）超高频局部放电监测单元传感器频带：10MHz~3000MHz实时采样带宽：300MHz实时采样速率：2000MS/s等效采样速率：2000MS/s纳秒单次放电分析功能，包括：时域指纹分析、频域指纹分析、联合时频分析、基于小波提取的分形分析c）油中气体色谱在线监测最小分析周期: ≤4小时；工作环境温度：-30℃～45℃；安装接口位置：油路循环范围内；测量精度：气体组分灵敏度测量范围检测精度H2 ≤1μL/L 1－2000μL/L ≤10％CO ≤1μL/L 1－5000μL/L ≤10％CH4 ≤1μL/L 0.1－2000μL/L ≤10％C2H6 ≤1μL/L 0.1－2000μL/L ≤10％C2H4 ≤1μL/L 0.1－2000μL/L ≤10％C2H2 ≤1μL/L 0.1－500μL/L ≤10％总烃≤1μL/L 1－8000μL/L ≤10％d）套管介质损耗角正切在线监测（可选）介质损耗角正切分辨率达10-3长期检测稳定性小于5×10-3检测单元测量误差小于±1%读数+0.0005e）油中温度在线监测温度检测范围：-30℃～+125℃温度测量精度：0.5℃f) 铁芯接地故障在线监测最小电流分辨率1mA最大可测量电流范围应达到100A5 环境参数监测：环境参数环境温度 -50～80℃ ±0.5% 环境湿度 0～98%RH ±2%三、系统构成采用分层次在线监测的方式，将需要在线监测的电力设备按照区域划分为多个单元（通常将一回出线上的所有电力设备划分为一个单元）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
- -872010年第33期（总第168期）NO.33.2010
（CumulativetyNO.168）
金属屏蔽外壳的铁芯电抗器等电磁辐射较小的设备将电磁辐射高的高压设备布置在背向人流密集区的位置增设屏蔽措施等。
6 结语
本文以110kV 全地下变电站电气部分的设计结合工程
实际进行了一些介绍，但全地下变电站的设计及建造是一项极其复杂的系统工程，尤其在靠近河流地区，在建设过程中走过的弯路和总结的经验教训都是我们在设计时可以利用的宝贵资源，为电力系统中得到更加广泛的应用。
摘要：近年来，带电装设接地线和带接地线合闸的误操作事故在发电厂及电力系统时有发生。
文章以广西沙坡变电站接电线监测系统为例，通过对接地点的有效实施监视从而减少了带接地线合闸的电力系统事故隐患。
关键词：临时接地线；状态监视；Zigbee ；电子纽扣中图分类号：TM855 文献标识码：A 文章编号：1009-2374 （2010）33-0087-02
近年来，带电装设接地线和带接地线合闸的误操作事故在发电厂及电力系统时有发生。
为了防止带接地刀闸或接地线送电的恶性误操作事故的发生，人们在变电站装设了“五防”系统，通过对一系列逻辑判断和电气连锁及机械锁具闭锁，对防止误操作事故的发生起到了一定的效果。
但目前变电站的“五防”主要针对防止带接地刀闸送电这类误操作有效果，对带接地线送电的误操作不能做到有效的误止，主要原因是不能对临时接地线及接地点进行有效地管理和在线监测。
目前变电站内接地线从工具室内借出后的使用状态、挂接状态、挂接位置都不能够进行在线监测，值班员只能通过前往现场查看，当站内长时间施工时所挂接的临时接地线容易在值班员交接班时或紧急送电时遗忘，从而带来了安全生产的重大隐患。
因此需要一种微机防误系统的辅助设备，能够为操作者准确提供“地线”、“刀闸”、“开关”等设备状态信息，帮助操作人员正确控制他们的操作行为。
接地线在线监测系统主要针对站内的临时接地线及临时接地点进行电子化管理，并进行实时在线监测，系统能够实现在临时接地线挂接后及拆除后显示其挂接点，挂接状态，是否拆除等。
1 系统原理及总体结构
在发生带地线、地刀合闸是故障，最根本的原因是在于无线电管理措施准确的判断接地线是否已脱离电气主设备。
因此，系统的核心是建立识别接地线是否脱离电力设备的技术手段，并通过射频无线电业务(ZIGBEE)远程传输到控制室，从而使调度人员及时了解现场接地线的状态。
系统主要实现接地线在位、离位状态监测，编码管理和识别、信号无线接收、警示信号显示以及后台软件管理平台等功能。
线路临时接地线编码管理和识别主要是对临时接地线工具的实时监控，每组临时接地线组别编号唯一，在领用、挂接、卸载和归还等环节采用的唯一编码识别接地线工具；检修对象的地理位置和对象状态数据由后台管理系统进行管理，定位工作对象；接地线的挂接和卸载状态等数据通过ZIGBEERS485网络/实时传送到后台管理系统；检修任务结束后，系统自动判别本次任务接地线的卸载状态，给出画面、文字及声音等警示信号。
此外，后台管理软件还提供了任务的详细情况记录，保存和系列查询功能。
2 系统结构
线路检修和接地线状态监视预警系统主要由后台接地线管理机、接地线工具柜监测装置、无线接地线在线监测装置三
部分组成。
其中无线接地在线检测装置分为两部分：电子钮扣(iButton)、电子钮扣识读及无线通信模块。
图1 系统结构图
变电站临时接地线在线监测系统
黄 锐，梁庆龙，张宝珠，黄 桥
（1.广西电网公司钦州供电局，广西 钦州 535000；2.广西电力工业勘察设计研究院，广西 南宁 530023）
- -88通过服务器对现场端实施监控，使工作人员在现场进行巡检、维修的情况如实且及时地在服务端显示出来，对异常状况给予报警。
2.1 无线接地线在线监测装置
无线接地线在线监测装置分为两部分：电子钮扣(iButton)、电子钮扣识读及无线通信装置。
电子钮扣是一个封装在16mm 厚的不锈钢外壳内的计算机芯片。
由于其采用独特的坚固外壳，可以将最新信息随人或目标物体携带到任何地方。
实际上由于钢制的iButton 外壳足够坚固，可承受室内或室外的各种苛刻环境，将它固定安装在接地桩上，其内部有世界唯一编码，从而标识了接地桩地点和身份。
电子钮扣平时是无源的，识读器接触它时由识读器为其加电，它与识读器只要两个接接触点即可。
电子钮扣识读器及无线通信装置随接地线同时使用。
地线挂好后将识读器扣在iButton 上，通过无线方式将接地位置上传到无线网关，进而上传到后台机，后台机通过iButton 的地址识别地线挂在哪个接地桩上。
2.2 接地线工具柜监测装置
接地线室内管理部分采用在底线柜上加装接近传感器对
柜内接地线进行监测。
图2 安装在室内底线柜上的传感器
传感器采用DC8V-12V 电源，并通过高速光耦隔离，探测距离在20～300mm 之间，可同时探测32组接线，传感器与后台管理软件采用RS-485方式进行通讯，实时将地线的状态变化发送到后台管理软件，柜内接地线通过管理软件统一编号(唯一)来标识。
2.3 后台接地线管理机
系统服务器端主要实现系统后台管理和通信，主要包括如下功能，系统自身维护功能：人机界面、通信管理、配置与查询、权限管理、数据库管理，以及如下系统核心应用功能：
(1)接地线进出库操作记录。
此项功能负责记录进/出安全工具室的接地线名称、编号、时间信息。
(2)接地线挂接状态显示地线到达现场后现场阅读装置通过阅读电子标签来确定地线的编号及目前状态(由未挂接到挂接，或由挂接到拆除)，并将数据通过ZIGBEE 无线网络发送到后台软件。
(3)接地线挂接位置显示。
后台软件根据收到的信息内
容自动判断是哪个接地桩发送上来的数据，并将数据进行对比后再软件界面上显示哪个接地桩挂有哪组地线。
(4)操作记录。
接地线进出库记录、挂接记录、拆除记录，以及系统本身的事件记录。
(5)告警功能。
系统可区分多级报警，可根据不同监控对象报警事件而划分不同的报警方式出现事件时，系统即刻弹出相应的报警窗口，并执行定义好的报警方式进行报警告知。
系统将报警事件日志作为非常重要的历史数据储存在硬盘中，用于查询、统计分析、打印。
用户不能对报警信息其进行修改。
日志均可以导出成excel 文档。
系统允许对不同的设备、同一设备的不同的测点(模拟量、数字量)灵活自定义报警和恢复事件的屏蔽方式。
后台管理系统与变电站综合管理系统进行通信后，可以对相关设备进行闭锁或警示。
3 系统应用
被系统通过对临时接地线组别好的唯一编号，利用电子按钮唯一识别技术队对接地点状态传递给管理人员，实现对线路检修和接地线状态的实时监控，该系统不论对于现场维修人员还是监控室的管理人员，实施都很简单，方便，能有效的监测房屋系统存在的漏洞，及时了解接地线的工作状态，从而避免带地线合闸事故的发生，提高电网的安全性。
本系统已经在广西沙坡变电站投入运行，对检修时的接地线状态检测起到了很好的作用。
该系统在现场房屋系统基础上进一步提高了现场检修和维护工作的安全性。
4 结论
本文从避免变电站设备带地线合刀闸恶性误操作事故的
发生出发，介绍了所研制变电站检修和接地线状态监视预警系统。
该系统通过对临时接地线状态的在线。
远程监视。
，向管理人员提供接地线未拆除的预警信号，避免误下合闸命令。
弥补了现有“五防”系统不能解决临时接地线安全拆卸的问题，该系统成本低，可靠性高，可提高检修人员工作的安全性，是接地线的管理更加规范化。
参考文献
[1] 徐建源，窦文君，王爱弘．接地线在线监测系统涉及[J]．电力自动化设备，2008，28（7）．
[2] 韩蓓，
盛戈皞，江秀臣，曾奕，邢毅．基于Zigbee 无线传感网络的导线接头在线测温系统[J]．电力系统自动化，2008，32（16）．
作者简介：黄锐（1967-）男，广西钦州人，广西电网公司钦州供电局变电管理所高级工程师，研究方向：变电站运行管理及电力系统自动化。
