点动控制电路详解

合集下载

PLC的点动控制原理介绍

PLC当中去。
如图10：
连接好外部X和Y的供电电路，按下启动按钮，电动机启动，松开按钮
电动机停止工作。
到这里，就实现了电动的控制功能。
好比两条母线之间的回路接通了，我们可认为有个假想的电流流过该回路。看下图 Nhomakorabea如图8：
线圈就得电导通了，大家看见没有，右上角那个梯形图红色的那根线，对
应的Y1触点（线圈）就会动作，主电路中的接触器KM1主触点吸合电动机
就正转工作。看见没有？左边KM1主触点吸合了，变成直线了，同时变红
了证明得电了，当我们松开按钮的时候，又看下面的图。
如图9：
图有点多，主要是想让大家弄懂弄明白。
如上图，我们松开按钮时，也就是说X1处于OFF的时候母线之间的回
路开路，Y1线圈就断电了，主触点复位断开，电动机就会失电停止工作。这
样点动控制的设计就完成了，我们把设计的这个图叫做《梯形图》，这就是
PLC内部的运算控制。最后我们借助GX仿真软件把设计好的梯形图写入到
PLC的点动控制原理介绍
给大家普及一下PLC的点动控制原理，轻松学好技术知识。
那幺，大家请看下图，如图1：
首先，什幺是点动控制？大家看图2：
这个是一个传统的控制电路,我们这个电路它分为：主电路和控制电路两
部分。
1、主电路有：QS（断路器）、FU(熔断器）、KM（接触器主触点）M（电
动机）所组成。
2、控制电路（也称为辅助电路）：由FU（熔断器）、SB（常开触点）、
KM（接触器线圈）构成。
大家，再看下面这个图，如图3：
在电路工作时,我们按下按钮SB1，接触器线圈得电，衔铁吸合带动三对
主触点闭合，电动机接通三相电源启动正转，当我们把按钮放开后，接触器

电动机的点动与连续控制电路图解

电动机的点动与连续控制电路图解
方法一：用复合按钮
点动控制控制过程相同
连续运行控制过程相同
此种控制缺点：动作不够可靠，有可能点动启动按钮SB3的常闭接点和常开接点不能同时返回而造成所带动的机械不能到达预定位置（具体情况是：点动停止时，常开已经返回，而常闭不能或未及时返回，导致电动机多运行一段时间或停不下来）。

方法二：加中间继电器
连续运行控制过程相同
SB：点动启动
SB2：连续运行启动
SB1：停止
此种控制方式，用合闸中间继电器常开接点与点动启动按钮SB并联，较好地避免了方法一的缺陷，点动控制和连续运行相对独立。

点动、连续运行控制

2
点动控制
机械设备手动控制间断工作，即按下启动按
图2-4 点动控制电路原理图
1 点动控制电路
主电路由刀开关 QS、熔断器FU1、交流接触器 KM的主触点和笼型电动机M组成；控制电路由熔断器
图2-4 点动控制电路原理图
1 点动控制电路
电路的工作原理如下：起动过程：先合上刀开关QS→按下起动按钮SB→接触器KM线圈通电→KM主触点闭合→电动机M通电直接起动。
图2-6 连续运行控制电路
1 连续运行控制电路结构与工作原理
工作原理如下：起动：合上刀开关QS→按下起动按钮 SB2→接触器KM线圈通电→KM主触点闭合和常开辅助触点闭合→电动机M接通电源运转；(松开SB2)利用接通的KM 常开辅助触点自锁，电动机M连续运转。
停机：按下停止按钮SB1→KM线圈断电→KM主触点和辅助常开触点断开→
2 点动控制电路的安装接线
接线训练步骤： ①画出电路图，分析工作原理，并按规定标注线号。 ②列出元件明细表，并进行检测，将元件的型号、规格、质量检查结果及有关测量值记入点动控制线路元件明细表中。 ③在配电板上，布置元件，并画出元件安装布置图及接线图。 ④按照接线图规定的位置定位打孔将电气元件固定牢靠。 ⑤按电路图的编号在各元件和连接线两端做好编号标志。
3 中间继电器实现控制
三相异步电动机连续运行控制
目录
1 连续运行控制电路结构与工作原理 2 连续运行控制电路的安装接线
2
1 连续运行控制电路结构与工作原理
在实际生产中往往要求电动机实现长时间连续转动，即所谓长动控制。如图2-6所示，主电路由刀开关QS、熔断器FU、接触器KM的主触点、热继电器FR的发热元件和电动机M组成；控制电路由停止按钮SB2、起动按钮SB1、接触器KM的常开辅助触点和线圈、热继电器FR的常闭触点组成。

电动机点动控制工作原理

电动机点动控制工作原理
电动机的点动控制工作原理是通过控制电动机输入电源的方式来实现。

点动控制是一种在按下按钮或者开关时，电动机只运行一小段时间的控制方式。

具体工作原理如下：
1. 首先，将电动机的电源接通：将电源的正极连接到电动机的一个端子上，将电源的负极连接到电动机的另一个端子上。

2. 接下来，使用控制装置，如按钮或开关，来控制电机的运行。

当按下按钮或打开开关时，控制装置的电路闭合。

3. 当电路闭合时，电源上的电流开始流动。

由于电动机的连接方式，电流会通过电动机的绕组，使得绕组中的导体产生磁场。

4. 产生的磁场会与电动机的磁极相互作用，使得电动机开始运动。

同样地，电动机也会产生反作用力，阻碍电流的流动。

5. 一旦电动机开始运动，控制装置可以断开电路，切断电流的供应。

这样，电动机就会停止运行。

当需要再次启动电机时，只需再次闭合电路即可。

总结来说，电动机的点动控制利用控制装置来控制电流的通断，从而切换电机的运行状态。

通过合理的操作控制装置，可以实现电动机的点动运行。

点动长动控制电路的分析接线与调试(二)

连接控制元件
将控制元件（如继电器、接触器等）按照控制电路图进行连接，确保连接正确可靠。
检查控制电路
检查控制电路的接线是否正确，确保控制电路能够正常工作。
保护电路接线
确定保护电路的输入输出
01
根据保护电路图，确定保护电路的输入输出端子，并按照保护
电路图进行连接。
连接保护元件
02
将保护元件（如热继电器、熔断器等）按照保护电路图进行连
模块化设计
将电路模块化，便于维修和替换，降低维护成本，提高生产效率。
节能环保
研究更高效的能源利用方式，降低电路运行过程中的能耗和排放，符合绿色环保理念。
未来发展趋势与市场前景
广泛应用
随着工业自动化水平的提高，点动长动控制电路将在更多领域得到应用，如机械制造、化工生产、食品加工等。
技术升级
随着新材料、新工艺、新技术的出现，点动长动控制电路的性能将得到进一步提升，满足更高标准的工业控制需求。
ቤተ መጻሕፍቲ ባይዱ灯光控制
利用点动长动控制电路可以实现灯光的智能控制，如自动开关、调光等，提高照明质量和节能效果。
智能家居
在智能家居系统中，点动长动控制电路可以用于家电设备的控制与调节，如空调、电视等，提供便捷、舒适和节能的家居环境。
05 点动长动控制电路的发展趋势与展望
技术创新与改进方向
智能化控制
利用人工智能和机器学习技术，实现点动长动控制电路的自我学习和优化，提高控制精度和稳定性。
点动长动控制电路的分析、接线与调试(二)
目录
• 点动长动控制电路的基本原理 • 点动长动控制电路的接线方式 • 点动长动控制电路的调试方法 • 点动长动控制电路的应用实例 • 点动长动控制电路的发展趋势与展望

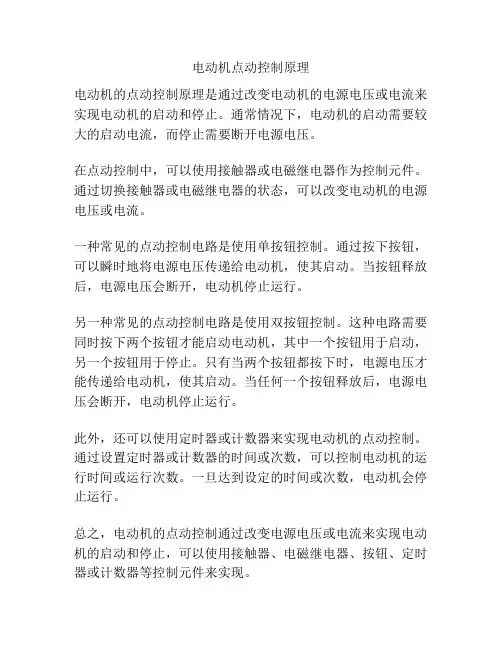

电动机点动控制原理

电动机点动控制原理
电动机的点动控制原理是通过改变电动机的电源电压或电流来实现电动机的启动和停止。

通常情况下，电动机的启动需要较大的启动电流，而停止需要断开电源电压。

在点动控制中，可以使用接触器或电磁继电器作为控制元件。

通过切换接触器或电磁继电器的状态，可以改变电动机的电源电压或电流。

一种常见的点动控制电路是使用单按钮控制。

通过按下按钮，可以瞬时地将电源电压传递给电动机，使其启动。

当按钮释放后，电源电压会断开，电动机停止运行。

另一种常见的点动控制电路是使用双按钮控制。

这种电路需要同时按下两个按钮才能启动电动机，其中一个按钮用于启动，另一个按钮用于停止。

只有当两个按钮都按下时，电源电压才能传递给电动机，使其启动。

当任何一个按钮释放后，电源电压会断开，电动机停止运行。

此外，还可以使用定时器或计数器来实现电动机的点动控制。

通过设置定时器或计数器的时间或次数，可以控制电动机的运行时间或运行次数。

一旦达到设定的时间或次数，电动机会停止运行。

总之，电动机的点动控制通过改变电源电压或电流来实现电动机的启动和停止，可以使用接触器、电磁继电器、按钮、定时器或计数器等控制元件来实现。

点动自锁的控制原理

点动自锁的控制原理
点动自锁是一种常用的电气控制原理，广泛应用于电气设备和系统中。

点动自锁的控制原理如下：
1. 控制电路中引入一个称为自锁接触器或自锁继电器的元件。

该元件有两个接点，一个是控制接点，通过外部控制信号控制开闭；另一个是自锁接点，通过自身的动作状态来控制开闭。

2. 在正常情况下，自锁接触器的控制接点是闭合的，自锁接点是断开的。

3. 当外部控制信号到达，控制接点闭合，使得自锁接触器的线圈通电，电动机等负载开始运行。

4. 同时，自锁线圈通电后，自锁接点也将闭合。

此时，即使释放外部控制信号，控制接点打开，自锁接触器仍能保持闭合状态，电动机继续运转。

5. 如果需要停止运行，可以通过一个额外的断开按钮，使得自锁接触器的线圈失去电源，自锁接点断开，电动机停止运行。

点动连续混合电路

电路
控制电路
连动控制线路
点动控制线路
连动控制线路
点动、连续混合控制线路点动、
复合按钮
点动、点动、连动混合控制线路
点动：按住点动：按住SB3→KM线圈得线圈得主触头闭合（电→ KM主触头闭合（KM辅主触头闭合辅助常开触点闭合，助常开触点闭合， KM不能不能自锁，自锁，因为 SB3 的常闭触点已先断开）电动机电动机M转动已先断开）→电动机转动 →松开松开SB3 →电动机停止。电动机M停止松开电动机停止。连动：按住连动：按住SB2→KM线圈得线圈得主触头闭合+ 电→ KM主触头闭合 KM辅主触头闭合辅常开触点闭合自锁→电动助常开触点闭合自锁电动转动→松开机M转动松开转动松开SB1→电动电动继续转动。机M继续转动。继续转动停止：按下停止：按下SB1→ KM线圈线圈失电→ 主触头断开+ 失电 KM主触头断开 KM 主触头断开辅助常开触点断开→电动机辅助常开触点断开电动机 M停止松开停止→松开停止松开SB1 →电动机电动机 M停止。停止。停止

点动连续控制电路原理

点动连续控制电路原理
连续控制电路是一种根据输入信号的变化连续调节输出的电路。

它通常由一个比较器、一个反馈电路和一个执行器组成。

1. 比较器：比较器接收一个输入信号（通常是被测量物理量的信号）和一个参考信号，并根据二者的差异产生一个输出信号。

比较器可以使用运算放大器或其他电子元件实现。

2. 反馈电路：反馈电路将比较器的输出信号经过处理后送回给比较器的参考输入端，以实现输出的连续调节。

通常使用运算放大器来实现反馈电路。

3. 执行器：执行器根据比较器输出信号的变化来控制某个系统或装置的参数，以达到所需的控制效果。

工作原理如下：
1. 输入信号和参考信号进入比较器，比较器将二者进行比较。

2. 比较器根据输入信号与参考信号的差异生成一个输出信号。

3. 反馈电路接收比较器输出信号，并经过放大和滤波等处理，将信号送回给比较器的参考输入端，形成一个闭环控制。

4. 比较器根据接收到的反馈信号不断调整输出信号，使得输入信号逐渐趋近于参考信号。

5. 执行器根据比较器输出信号的变化来控制系统或装置的参数，实现连续的调节功能。

通过不断重复上述过程，连续控制电路可以实现精准的连续调节，使得输出可以无限接近于所需的目标值。

这种控制电路常用于自动化系统、仪器仪表、机械运动控制等领域。

点动正转控制线路ppt

背景
随着工业自动化的发展，电动机的控制方式越来越多样化。点动正转控制线路作为最基础的控制方式之一，在工业生产和日常生活中的许多场合都有广泛应用。
点动正转控制线路的定义
定义
点动正转控制线路是一种通过按钮和接触器实现对电动机正转控制的电路。其主要由电源、按钮、接触器、热继电器、电动机等部分组成。
科研设备
在科学实验设备中，如显微镜、望远镜等，通过点动正转控制线路实现电机的间歇性转动。
游乐设施
在游乐场设施中，如旋转木马、摩天轮等，点动正转控制线路用于电机的间歇性转动，实现游乐设施的间歇性运动。
Part
05
点动正转控制线路的优缺点
优点
操作简单 1
线路结构简单，操作方便，容易实现。
适用性强 4
Part
04
点动正转控制线路的应用
工业控制
01
自动化生产线
点动正转控制线路可以用于自动化生产线上的电机控制，实现生产过程中的间歇性运动。
物料传送
02
03
包装机械
在工厂中，利用点动正转控制线路控制电机，实现物料的间歇性传送。
在包装机械中，通过点动正转控制线路控制电机的启停，实现包装动作的精确控制。
Part
03
点动正转控制线路的元件组成
电源开关
作用
用于接通或断开电源，为电动机提供电源。
选择
应选择合适的开关容量，以确保安全可靠地控制电动机的启动和停止。
类型
常用的电源开关有闸刀开关、断路器等。
熔断器
STEP 01
作用
STEP 03
STEP 02
选择
类型
常用的熔断器有插入式熔断器和管式熔断器等。

《点动控制线路》课件

、反馈控制线路等。
控制线路的设计需要根据控制需求进行，例如需要选择合适的线
路类型、元件连接方式等。
03
点动控制线路的电路图
点动控制线路的电路符号
熔断器
用于保护电路，常用符号为 “FU”。
控制按钮
用于发出控制指令，常用符号为“SB”。
电源开关
用于控制电路的电源通断，常用符号为“QS”。
接触器
电源的电压和电流需要根据负载和控制线路的需求进行选择。
电源的种类有很多，常见的有干电池、铅酸蓄电池、锂离子电池等。
开关
开关是控制线路中的重要元件，用于控制电路的通断。
开关的选择需要根据控制需求进行，例如需要选择合适的开关类型、触点容量等。
开关的种类有很多，常见的有机械开关、继电器开关、晶体管开关等。
详细描述
当按下按钮开关时，按钮开关接通接触器的线圈电路，使接触器吸合，主电路接通，电动机通电运转；松开按钮开关时，按钮开关断开接触器的线圈电路，使接触器断开，主电路断开，电动机断电停止运转。
点动控制线路的应用场景
总结词
点动控制线路适用于需要频繁启动和停止的电动机控制场合，如机床、冲压机等。
详细描述
由于点动控制线路结构简单、操作方便、成本低廉，因此在一些需要简单控制的场合应用广泛。例如在机床中，可以通过点动控制线路来控制主轴的启动和停止；在冲压机中，可以通过点动控制线路来控制冲压动作的进行和停止。
02
点动控制线路的组成元件
电源
电源是整个控制线路的能源提供者，为整个电路提供电能。
《点动控制线路》PPT课件
目录
• 点动控制线路的基本概念 • 点动控制线路的组成元件 • 点动控制线路的电路图 • 点动控制线路的故障排查与维修 • 点动控制线路的安全操作规范

点动控制电路原理

点动控制电路原理点动控制电路是指通过按下和松开按钮来控制电器设备的开关状态的一种电路。

它在日常生活中被广泛运用，如电梯、电动门、机械装置等。

这种电路的原理相对简单，但是在实际应用中却能发挥重要的作用。

点动控制电路的原理是基于电磁原理和开关原理。

当我们按下按钮时，按钮内部的触点会闭合，电流从电源流过触点，然后通过线路送到电器设备的控制器上。

控制器接收到电流信号后，会对电器设备进行相应的控制，使其处于开启状态。

当我们松开按钮时，触点会断开，电流无法流通到控制器上，电器设备也会随之关闭。

点动控制电路主要由电源、按钮、触点、导线、控制器和电器设备组成。

电源提供电流的源头，按钮是我们操作的工具，触点是按钮内部的开关，导线用于传输电流，控制器接收电流信号并控制电器设备的开关状态。

在点动控制电路中，按钮起到了开关的作用。

当按钮处于按下状态时，电流从电源经过触点流向控制器，控制器接收到电流信号后，会使电器设备处于开启状态。

而当按钮处于松开状态时，触点断开，电流无法流通到控制器上，电器设备会自动关闭。

点动控制电路的优点是简单可靠。

它的原理简单明了，结构简单，使用方便。

同时，由于按钮的存在，我们可以根据需要随时控制电器设备的开关状态，非常灵活。

然而，点动控制电路也存在一些局限性。

首先，由于按钮需要手动按下和松开，因此在某些需要连续开关的场合不太适用，如自动化生产线上的设备控制。

其次，由于按钮是机械式的开关，长时间使用可能会导致磨损或损坏，需要定期维护和更换。

为了提高点动控制电路的稳定性和可靠性，我们可以采取一些措施。

例如，使用优质的按钮和触点，定期检查和维护电路，确保按钮的灵敏度和触点的正常工作。

另外，可以配备一些保护装置，如过载保护、短路保护等，以防止电器设备受到损坏。

点动控制电路是一种简单可靠的控制电路，通过按钮的按下和松开来实现对电器设备的开关控制。

它在日常生活中被广泛应用，并在工业生产中发挥着重要的作用。

我们应该合理使用和维护点动控制电路，以确保其正常工作和长时间稳定运行。

点动和自锁控制线路

2、检查无误后通电实验： (1) 合上Q1接通三相交流220V电源； (2) 按下起动按钮SB2，松手后观察电机M是否继续运转；
(3) 运转半分钟后按下SB3，然后松开，电机M是否停转；连续按下和松开SB3，观察此时属于什么控制状态；
(4) 按下停止按钮SB1，松手后观察M是否停转。
2、线接好后按下列步骤进行实验： (1)按下控制屏上“启动”按钮； (2)先合上Q1，接通三相交流220V电源； (3)按下启动按钮SB1，对电动机M进行点动操作，比较按下SB1和松开SB1时电动机M的运转情况。
三相异步电动机自锁控制线路：
1、三相异步电动机自锁控制线路：按下控制屏上的“停止”按钮以切断三相交流电源，按图接线。
2、检查无误后，启动电源进行实验： (1) 合上开关Q1，接通三相交流220V电源； (2) 按下起动按钮SB2，松手后观察电动机M运转情况；
(3) 按下停止按钮SB1，松手后观察电动机M运转情况。
三相异步电动机点动加自锁控制线路
1、三相异步电动机既可点动又可自锁控制线路：按下控制屏上“停止”按钮切断三相交流电源后，按图接线。
点动和自锁控制线路
三异步电动机点动控制线路：
1、接线时，先接主电路，它是从220V三相交流电源的输出端U、V、W开始，经三刀开关Q1、熔断器FU1、FU2、FU3、接触器KM1主触点到电动机 M的三个线端A、B、C的电路，用导线按顺序串联
起来，有三路。主电路经检查无误后，再接控制电路，从熔断器FU4插孔W开始，经按钮SB1常开、接触器KM1线圈到插孔V。

三相异步电动机点动控制电路的原理

三相异步电动机点动控制电路的原理下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!三相异步电动机的点动控制电路原理解析三相异步电动机是工业生产中广泛应用的动力设备，其点动控制电路在许多操作场景下具有重要的作用。

5.2.1电动机点动连续运行控制电路(精)

KM
FR
KM SB
不能点动！
电气控制线路装接——电动机基本控制环节（点动-连续运转）
本节学习结束，休息会儿。
B
C
C'
常用于机床主轴或工作台的调整；机床的试车、检修等。控制电路
KM
SB
KM
B'
动作过程按下按钮（SB）触头（KM）闭合Leabharlann 主电路线圈（KM）通电
电机转动；
M 3~
按钮松开
线圈（KM）断电电机停转。触头（KM）打开
电气控制线路装接——电动机基本控制环节（点动-连续运转）
带过载保护的点动控制电路
点动+连续运行(2)
方法二：加中间继电器（KA）。 A QS FU KA KM FR KA B C SB1
SB2
KA FR
KM
SB
M 3~ 控制关系 SB：点动 SB2：连续运行
电气控制线路装接——电动机基本控制环节（点动-连续运转）
思考
下面控制电路能否实现既能点动、又能连续运行
SB1
SB2
电气控制线路装接——电动机基本控制环节（点动-连续运转）
通过开关、按钮、继电器、接触器等电器触点的接通或断开来实现电动机各种运转形式的控制称做继电—接触器控制。继电—接触器控制方式构成的自动控制系统称为继电—接触器控制系统。继电—接触器控制方式中，典型的控制环节有点动控制、单向自锁运行控制、正反转控制、行程控制、时间控制等。电动机在使用过程中由于各种原因可能会出现一些异常情况，如电源电压过低、由于短路或过载而引起的电动机电流过大、电动机定子绕组相间短路或电动机绕组与外壳短路等等，如不及时切断电源则可能会对设备或人身带来危险，因此必须采取保护措施。电动机的继电—接触器控制电路中，常用的保护环节有短路保护、过载保护、零压保护和欠压保护等。

点动正转控制线路》ppt课件讲义

QS
L1 L2
FU2
作
L3
原
FU1
理停止：
SB
松开SB，
KM
KM线圈失电，
KM主触头断开，
KM
电动机M停转。
M
点动控制线路
3~
任务分析
三、线路特点：
按下按钮，M得电运行；松开按钮，M失电停止。
适用范围：
常用于车床溜板箱快速移动电动机的控制
任务实施
• 画一画 • 列一列 • 做一做 • 测一测 • 试一试
一电路图电路图是根据生产机械运劢形式对电气控制系统的要求采用国家统一规定的电气图形符号和文字符号按照电气设备的工作顺序详绅表示电路设备或成套装置的全部基本组成和连接关系的一种简一般原则1以国标图形符号表示电气元器件2主电路不辅劣电路分开3可以将同一个电器元分解为几部分4各电器元件的触头位置都按未受外力作用时的常态位置画出5有直接电联系的交叉点用小黑点表示从电源引入用l1l2l3表示2开关之后用uvw表示3电劢机各分支电路用文字符号加阿拉伯数字4控制电路用阿拉伯数字编3
任务实施
1、通电试车时，认真执行安全操作规程的有关规定，一人监护，一人操作。试车前，应检查与通电试车有关的电气设备是否有不安全的因素存在，若查出应立即整改，然后方能试车。
六通 2、通电试车时，须由教师在现场监护。合上电电源后，用测电笔检查熔断器出线端，氖管亮说调明电源接通。按下SB, 观察KM工作是否正常，试有无卡阻及噪声过大等现象，电动机运行是否
• 由于各种生产机械的工作性质和加工工艺不同，使得它们对电动机的控制要求不同。要使电动机按照生产机械的要求正常安全地运转，必须配置一定的电器，组成一定的控制线路，才能达到目的。在生产实践中，一台生产机械的控制线路可以比较简单，也可能相当复杂，但任何复杂的控制线路总是由一些基本控制线路有机地组合起来的。所以要我们了解电路图，连接图和布置图等，和掌握电气原理图，接线图和布置图的绘制原则。

点动控制电路详解

五、电气元件基础知识
空气开关熔断器交流接触器热继电器按钮三相异步电动机动画播放
1、空气开关
在电路发生短路、严重过载、失压等故障时能自动切断故障电路有效的保护串接在他后面的电器设备。
熔断器熔断器是一种保护电器，在电路中起短路保护的作用。熔断器串接于被保护电路中，能在电路发生短路或严重过电流时快速自动熔断，从而切断电路电源，起到保护作用。
交流接触器
工作原理：
当接触器线圈通电后，在铁芯中产生磁通及电磁吸力，此电磁吸力克服弹簧弹力使得衔铁吸合，带动触点机构动作，常闭触点断开，常开触点闭合，接通线路；线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧弹力，使得衔铁释放，触点机构复位，断开线路。
接触器的图形符号：
线圈 (b)主触点 (c)辅助触点
常开触点（b）常闭触点（c）复合触点
小结点动控制的定义、组成、应用场合、原理图、工作过程。
作业：
什么是点动控制？点动控制一般应用于哪些场合？画出点动控制的电气原理图（控制线路），并写出其工作过程。
电机点动和连续控制
Thank You !
Ending Style
电机正反转
星-三角减压启动
行程开关控制的电机正反转
顺序控制环节
多地点多条件控制
4、热继电器热继电器是利用电流的热效应来推动动作机构，使触头系统闭合或分断的保护电器。热继电器在电路中起过载保护作用。图1-4 热继电器结构
5、按钮
常态下，按钮有一对常开触点和一对常闭触点。按下按钮时，常闭触点先断开，然后常开触点后闭合。当松开手后在反力弹簧的作用下，两对触点复位。
按钮开关的图形和文字符号：
点动控制电路
