摄像机最低照度
CCD摄像机最低照度技术详谈
CCD摄像机最低照度技术详谈

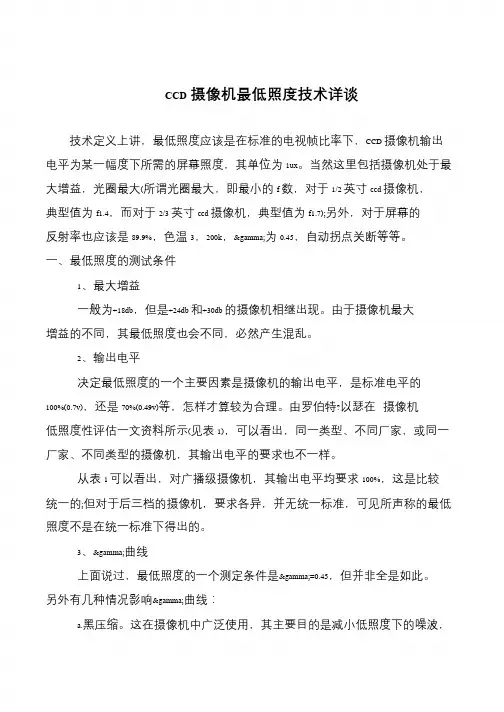

技术定义上讲，最低照度应该是在标准的电视帧比率下，CCD 摄像机输出
电平为某一幅度下所需的屏幕照度，其单位为1ux。
当然这里包括摄像机处于最大增益，光圈最大(所谓光圈最大，即最小的f 数，对于1/2 英寸ccd 摄像机，
典型值为f1.4，而对于2/3 英寸ccd 摄像机，典型值为f1.7);另外，对于屏幕的
反射率也应该是89.9%，色温3，200k，γ为0.45，自动拐点关断等等。
一、最低照度的测试条件
1、最大增益
一般为+18db，但是+24db 和+30db 的摄像机相继出现。
由于摄像机最大增益的不同，其最低照度也会不同，必然产生混乱。
2、输出电平
决定最低照度的一个主要因素是摄像机的输出电平，是标准电平的
100%(0.7v)，还是70%(0.49v)等，怎样才算较为合理。
由罗伯特?以瑟在摄像机低照度性评估一文资料所示(见表1)，可以看出，同一类型、不同厂家，或同一
厂家、不同类型的摄像机，其输出电平的要求也不一样。
从表1 可以看出，对广播级摄像机，其输出电平均要求100%，这是比较统一的;但对于后三档的摄像机，要求各异，并无统一标准，可见所声称的最低
照度不是在统一标准下得出的。
3、γ曲线
上面说过，最低照度的一个测定条件是γ=0.45，但并非全是如此。
另外有几种情况影响γ曲线：
a.黑压缩。
这在摄像机中广泛使用，其主要目的是减小低照度下的噪波，。
CCD摄像机常见性能和主要性能指标
关键字：监控监控摄像机摄像机 CCD摄像机监视器CCD摄像机常见性能和主要性能指标（一）摄像机清晰度清晰度数是衡量摄像机优劣的一个重要参数，它指的是当摄像机摄取等间隔排列的黑白相间条纹时，在监视器（应比摄像机的分辨率高）上能够看到的最多线数。
当超过这一线数时，屏幕上就只能看到灰蒙蒙的一片而不能再辨出黑白相间的线条。
工业监视用摄像机的分辨率通常在380~460线之间，广播级摄像机的分辨率则可达到700线左右。
清晰度是由摄像器件像素多少决定的，显然摄像器件的像素越多，得到的图像越清晰，反之也然。
清晰度越高，说明摄像机档次越高，反之越低。
（二）摄像机最低照度最低照度是最低照度是当被摄景物的光亮度低到一定程度而使摄像机输出的视频信号电平低到某一规定值时的景物光亮度值。
一般彩色摄像机的最低照度为2～3LUX，照度的测定是以在一定的镜头光圈系数为前提，因此，不能只看摄像机说明书中标明的最低照度，应按摄像机在同一光圈系数下其照度值的大小。
最低照度越小，摄像机档次越高。
相对于彩色摄像机而言，黑白摄像机由于没有色度处理而只对光线的强弱（亮度）信号敏一般可做到所以黑白摄像机的照度比彩色摄像机照度要低，感，0.1LUX在F1.4时，至于微光摄像机则更低。
有关光圈系数的知识请参阅镜头一节。
视频信号的标称值为1Vp-p，标准值为0.7Vp-p，最低照度时的视频信号值为1/3到1/2的标准植。
所以摄像机在最低照度时的图像，决不会“如同白昼一样”。
另外，摄像机在最低照度时产生的图像清晰度，是用电视信号测试卡进行测式的，其黑白相间的条纹，要求黑色反射率近于0%，白色反射率大于89.9%。
而我们在现场观察时有时不具备这样的条件，比如：树叶和草地的反射率很低，反差很小，就不易获得清晰图像。
因此实际使用当中不能以摄像机标称的最低照度作为衡量现场环境照度的标准。
（三）摄像机信噪比信噪比也是摄像机的一个重要的性能指标。
当摄像机摄取较亮场景时，监视器显示的画面通常比较明快，观察者不易看出画面中的干扰噪点；而当摄像机摄取较暗的场景时，监视器显示的画面就比较昏暗，观察者此时很容易看到画面中雪花状的干扰噪点。
摄像机及周边技术要求

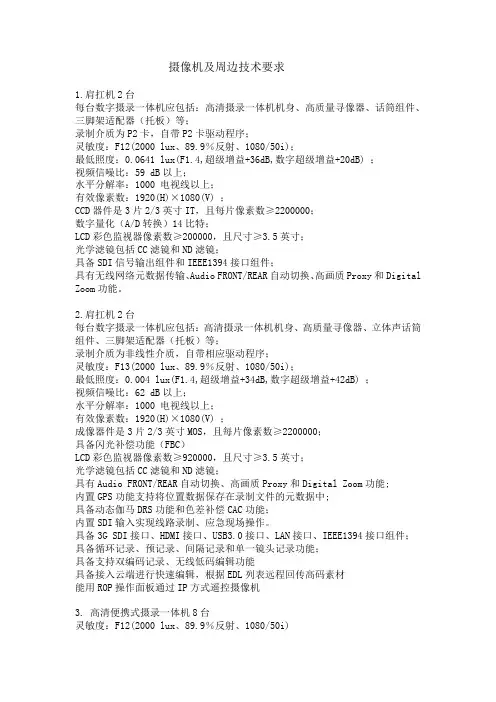

摄像机及周边技术要求1.肩扛机2台每台数字摄录一体机应包括：高清摄录一体机机身、高质量寻像器、话筒组件、三脚架适配器（托板）等；录制介质为P2卡，自带P2卡驱动程序；灵敏度：F12(2000 lux、89.9％反射、1080/50i)；最低照度：0.0641 lux(F1.4,超级增益+36dB,数字超级增益+20dB) ；视频信噪比：59 dB以上；水平分解率：1000 电视线以上；有效像素数：1920(H)×1080(V) ；CCD器件是3片2/3英寸IT，且每片像素数≥2200000；数字量化（A/D转换）14比特；LCD彩色监视器像素数≥200000，且尺寸≥3.5英寸；光学滤镜包括CC滤镜和ND滤镜；具备SDI信号输出组件和IEEE1394接口组件；具有无线网络元数据传输、Audio FRONT/REAR自动切换、高画质Proxy和Digital Zoom功能。
2.肩扛机2台每台数字摄录一体机应包括：高清摄录一体机机身、高质量寻像器、立体声话筒组件、三脚架适配器（托板）等；录制介质为非线性介质，自带相应驱动程序；灵敏度：F13(2000 lux、89.9％反射、1080/50i)；最低照度：0.004 lux(F1.4,超级增益+34dB,数字超级增益+42dB) ；视频信噪比：62 dB以上；水平分解率：1000 电视线以上；有效像素数：1920(H)×1080(V) ；成像器件是3片2/3英寸MOS，且每片像素数≥2200000；具备闪光补偿功能（FBC）LCD彩色监视器像素数≥920000，且尺寸≥3.5英寸；光学滤镜包括CC滤镜和ND滤镜；具有Audio FRONT/REAR自动切换、高画质Proxy和Digital Zoom功能;内置GPS功能支持将位置数据保存在录制文件的元数据中;具备动态伽马DRS功能和色差补偿CAC功能；内置SDI输入实现线路录制、应急现场操作。
低照度监控摄像机的几点知识说明

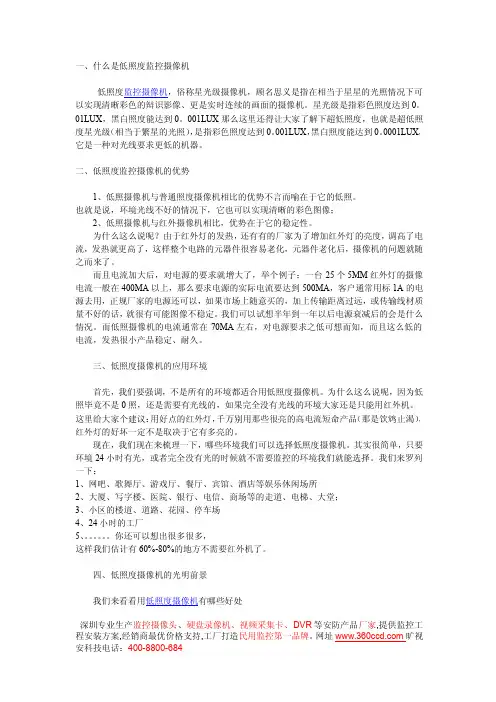

一、什么是低照度监控摄像机低照度监控摄像机，俗称星光级摄像机，顾名思义是指在相当于星星的光照情况下可以实现清晰彩色的辩识影像、更是实时连续的画面的摄像机。
星光级是指彩色照度达到0。
01LUX，黑白照度能达到0。
001LUX那么这里还得让大家了解下超低照度，也就是超低照度星光级（相当于繁星的光照），是指彩色照度达到0。
001LUX，黑白照度能达到0。
0001LUX，它是一种对光线要求更低的机器。
二、低照度监控摄像机的优势1、低照摄像机与普通照度摄像机相比的优势不言而喻在于它的低照。
也就是说，环境光线不好的情况下，它也可以实现清晰的彩色图像；2、低照摄像机与红外摄像机相比，优势在于它的稳定性。
为什么这么说呢？由于红外灯的发热，还有有的厂家为了增加红外灯的亮度，调高了电流，发热就更高了，这样整个电路的元器件很容易老化，元器件老化后，摄像机的问题就随之而来了。
而且电流加大后，对电源的要求就增大了，举个例子：一台25个5MM红外灯的摄像电流一般在400MA以上，那么要求电源的实际电流要达到500MA，客户通常用标1A的电源去用，正规厂家的电源还可以，如果市场上随意买的，加上传输距离过远，或传输线材质量不好的话，就很有可能图像不稳定。
我们可以试想半年到一年以后电源衰减后的会是什么情况。
而低照摄像机的电流通常在70MA左右，对电源要求之低可想而知，而且这么低的电流，发热很小产品稳定、耐久。
三、低照度摄像机的应用环境首先，我们要强调，不是所有的环境都适合用低照度摄像机。
为什么这么说呢，因为低照毕竟不是0照，还是需要有光线的，如果完全没有光线的环境大家还是只能用红外机。
这里给大家个建议：用好点的红外灯，千万别用那些很亮的高电流短命产品（那是饮鸩止渴），红外灯的好坏一定不是取决于它有多亮的。
现在，我们现在来梳理一下，哪些环境我们可以选择低照度摄像机。
其实很简单，只要环境24小时有光，或者完全没有光的时候就不需要监控的环境我们就能选择。
摄像机技术 要求
摄像机要求总体要求1、最低工艺照度要求满足：球机（最低照度1.7Lux/F1.6(彩色)0.01Lux/F1.6(黑白)）枪机（彩色：0.5Lux＠F1.2, 黑白：0.05Lux＠F1.2）0.3Lux；半球（0.5Lux ＠F1.2）2、实时录像，每路刷新率不低于25桢/秒，清晰度大于(1280×720)3、自动电子快门(AES)、自动增益系统(AGC)、自动白平衡。
4、画面分辨率：不低于200万像素，彩色600线。
5、变焦：光学变焦不小于18倍。
6、云台水平350度，垂直90度全方位云台，自动光圈。
7、UPS断电工作时间不低于4小时，并具有自动报警功能。
8、支持多硬盘循环录像，抓拍，打印，保存。
1/4/9/16/32路，实时显示、录像、回放功能9、画面分割：1、4、6、7、8、9、10、13、16多画面/满屏。
10、支持Windows98/NT/XP/Windows7平台。
对东风设计院图纸进行深化，彩色高清网络快球、彩色高清网络枪机。
球机：具有自动光圈、自动白平衡、背光补偿、自动快门及低照度下彩色/黑白（自动/手动）转换功能；水平360°连续旋转，垂直0°-93°，带自动翻转，能实现全天侯、全方位，无监视盲区的监控；支持双码流技术，可满足视频本地监看和网络传输，支持多种网络协议；720P高清网络摄像机，编码格式1280×720；自带防雷、防突破、防浪涌等功能；22倍以上光学变倍，12倍电子变倍；在全场景下监视厂区主要通道的情况，在手动、自动调用预置位时，球机根据不同位置、角度，自动在屏幕上叠加该大厅每个关键位置信息。
球机提供屏幕状态显示，在屏幕上球机可以显示当前位置的信息，提示使用者当前画面的方位角度；还有报警时的报警状态提示字符、球机标题、球机地址、协议。
球机内置记忆模块，可以随时把操作人员当前对球机的控制过程设置球机打开菜单的口令，防止被恶意修改。
摄像机常见问题集----最低照度,感光度等
2、信号输出到监视器线路是否开路、短路，连结BNC接头是否良好；
3、查看摄像机保险丝是否烧断，电源输出是否为12V、24V；
4、视频信号输出有一保证电阻是否变值或开路。
问：图像扭曲的原因？
4．后焦距的调整
焦距调整的步骤
（1） 将镜头正确安装到摄像机上
（2） 将镜头光圈尽可能开到最大
（3） 同过变焦距调整将镜头退职望远状态，拍摄10m以外的一个物体的特写，在通过调整焦距将特写图调清晰。
（4） 进行遇上一部相反的变焦距调整将镜头拉回置广角状态，此时画面变为包含尚需特写物体的全景图像，但此时不能再作聚焦调整，而是准备下一步的后焦调整。
答： 1、摄像机与镜头区配聚焦不良所致；
2、应先调节镜头聚焦能否改善；
3、检查镜头是C还是CS接口，要是C接口必须加上接圈，若是CS接口，就去掉接圈。
问：图像干扰与使用环境？
答： 整个系统配制关系密切，检查是否因线路，电源部分，系统是否区配听引起，如录像机。断开的有设备直接将信号接入监视器，查看哪里出问题。
4、 光圈的正确调整可避免彩色漂移色斑。
5、 SHARP功能的使用要分监视对像及画面大小而定。
6、 为达到最佳的画面，在光线变化不大的场合可不必使用AGC功能。
7、 BLC设置用于逆光补偿，无逆光场合不要使用，现场调整时要特别注意人物出现的各种可能性，使用模特儿做全面调整。
系统各部分设备选型的要点
（1） 应满足现场环境要求和功能使用要求，同时应符合现行国家标准和行业标准有关技术要求。
（2） 前端设备可为分离组合型摄像机，也可为一体化摄像机。
（3） 传输设备可以为普通的电缆，也可以为光润调制解调设备与光纤配合，也可以为微波开路传输设备。
摄像机低照度指标的详细解读与应用实例
摄像机低照度指标的详细解读与应用实例系统集成商在选购摄像机时，经常会面临多种选择，不同厂家对摄像机指标参数的不同表达方式常常令人迷惑，而限于实际情况，往往无法逐个测试摄像机的低照度效果。
如何看懂摄像机的低照度参数指标，从而衡量出不同摄像机低照度性能的优劣，成为系统集成商关心的一个问题。
那么，在摄像机的宣传指标参数是真实可信的前提下，是否能够通过对摄像机低照度参数指标的分析解读，找到一条有效衡量摄像机低照度性能的途径呢?一个误区2款不同的摄像机，在同样状态下(彩色或者黑白)，A摄像机的低照度指标是0.1LUX，B摄像机的低照度指标是0.05LUX，是否能认定B摄像机的低照度效果好于A摄像机呢?如果不加判断，仅凭两个数值的对比，我们很容易得出这个不准确的结论，那么实际情况是怎样的呢?如果不加任何限制条件，说某摄像机的低照度指标是0.1Lux时，仅仅表示环境照度在0.1Lux的情况下，此摄像机是可以工作的。
但此种光照条件下，摄像机的输出视频是否具有可看性和实际意义却不得而知。
例如某个摄像机的低照度指标是0Lux，这是否表示此摄像机真的能在没有可见光的环境下能成像呢，答案显然是否定的，如排除红外光成像，此时摄像机拍摄的图像是漆黑一片，没有实际意义。
三个参数摄像机的低照度指标不应该只是一个简单的XX Lux值，在任何一份准确专业的摄像机参数资料上，摄像机低照度指标应该至少表示为如下格式：彩色模式：XX Lux @F X(X IRE ,AGC XX)黑白模式：XX Lux @F X(X IRE ,AGC XX)也就是说，摄像机的低照度性能至少和3个参数是相关的，亦即配用镜头的F值，IRE值以及摄像机的AG C参数。
在这些参数完整的前提下，前面的照度值才具有意义且可对比的。
同时必须指出，如果摄像机是彩转黑的，必须列出彩色和黑白状态下各自的低照度指标。
那么低照度标准表达式中各个量是什么意义以及它们之间有什么关系呢?F值F是镜头的光圈系数，与进光量呈反比关系。
低照度知识 什么是低照度摄像机
照度与摄像机的低照度我们在讨论摄像机的参数时，一个必须提到的参数就是“低照度”，这个参数的单位为liu（流明）。
那么什么是低照度呢？回答这个问题前先看一下什么是照度。
照度是用来表示亮度的一个单位。
照度越大，亮度越高。
照度的单位是liu(流明）下面是日常生活环境的照度黑夜：0.001—0.02；月夜：0.02—0.3；阴天室内：5—50；阴天室外：50—500；晴天室内：100—1000；夏季中午太阳光下的照度：约为10的9次方；在生活中，很多活动都要求足够的照度。
例如，我们在阅读书刊时所需的照度：50—60；也就是说必须达到这个照度值才能正常看书。
同样在摄像机进行拍摄也有一个环境必须达到的照度，这就是摄像机的“低照度”参数。
只有环境的照度高于这个值，摄像机才能拍摄。
例如：sony的Z5C，低照度就是1liu（1流明），也就是说拍摄主体的环境亮度必须达到1liu.低照度摄像机分析何谓低照度摄像机呢？顾名思义，低照度摄像机是指在较低光照度的条件下仍然可以摄取清晰图像的摄像机，目前CCTV产业的技术规格方面对此并无统一标准，因此也无法定义最低照度在何值以下可称其为低照度摄像机。
最低照度是人们评价摄像机对亮度灵敏程度的一个指标，该数字越低，说明摄像机灵敏度越高，性能越好。
但这并不是绝对的，因为诸如光圈、镜头质量、图像传感器(CCD或CM OS)的质量和大小、增益大小、曝光时间等都会影响到摄像机的画质。
CCD+DSP在众多因素中，最能够影响低照度摄像机处理能力的两个主要因素分别为：CCD和DSP，其中前者决定低照度的成像效果，而后者决定画面质量是否清晰、稳定。
CCD的尺寸大小对成像效果是有一定影响力的，可以说CCD的尺寸大小就是感光器件的面积大小，CCD像素数目越多、单一像素尺寸就越大，捕获的光子越多，感光性能越好，信噪比越低，收集到的图像就会越清晰。
比如1/3寸的就比1/4寸的通光量要高50%左右，而1/ 2寸的通光量则能达到更好的效果(成像面积较大，光通量较大，光照度要求低)。
摄像机参数详细介绍
摄像头参数详细介绍一、不可小瞧的镜头镜头是摄像机的眼睛，为了适应不同的监控环境和要求，需要配置不同规格的镜头。
比如在室内的重点监视，要进行清晰且大视场角度的图像捕捉，得配置广角镜头；在室外的停车场，既要看到停车场全貌，又要能看到汽车的细部，这时候需要广角和变焦镜头，在边境线、海防线的监控，需要超远图像拍摄。
1、镜头的主要参数焦距（f）：焦距是镜头和感光元件之间的距离，通过改变镜头的焦距，可以改变镜头的放大倍数，改变拍摄图像的大小。
当物体与镜头的距离很远的时候，我们可用下面公式表达：镜头的放大倍数≈焦距/物距。
增加镜头的焦距，放大倍数增大了，可以将远景拉近，画面的范围小了，远景的细节看得更清楚了；如果减少镜头的焦距，放大倍数减少了，画面的范围扩大了，能看到更大的场景。
镜头的主要参数视场角：在工程实际中，我们常用水平视场角来反映画面的拍摄范围。
焦距f越大，视场角越小，在感光元件上形成的画面范围越小；反之，焦距f越小，视场角越大，在感光元件上形成的画面范围越大。
光圈：光圈安装在镜头的后部，光圈开得越大，通过镜头的光量就越大，图像的清晰度越高；光圈开得越小，通过镜头的光量就越小，图像的清晰度越低。
通常用F（光通量）来表示。
F=焦距（f）/通光孔径。
在摄像机的技术指标中，我们可以常常看到6mm/F1.4这样的参数，它表示镜头的焦距为6mm，光通量为1. 4，这时我们可以很容易地计算出通光孔径为4.29mm。
在焦距f相同的情况下，F值越小，光圈越大，到达CCD芯片的光通量就越大，镜头越好。
2、镜头的分类按视角的大小分类按光圈分类二、提高图像清晰的根本在于提高摄像机的感光能力1、感光元件的作用目前，主流监控摄像机的感光元件采用CCD元件，实际上就是光电转换元件。
和以前的CMOS感光元件相比，CCD的感光度是CMOS的3到10倍，因此CCD芯片可以接受到更多的光信号，转换为电信号后，经视频处理电路滤波、放大形成视频信号输出。
彩转黑摄像机要注意的几点重要技术指标
彩转黑摄像机要注意的几点重要技术指标清晰度是一个彩转黑摄像机的最重要指标，在监控系统中对图像的清晰度有很高的要求，如在交通监控中,对车辆要能看清车牌号码，对行人要能看清脸部特征，如果这些都看不清楚，那么监控将失去意义。
线数的多少决定着清晰度,线数越高看到的图像也就越清晰,与CCD 芯片及尺寸也是有一定关系的。
高速球型彩转黑摄像机一定要达到480线清晰度才能满足要求。
在普通的商场,酒店,学校等一般用420线的清晰度就能达到要求。
(2)最低照度彩转黑摄像机的最低照度是指当被拍摄物体的光亮度降低到一定程度时，彩转黑摄像机输出的视频信号仍能清晰可见。
如果是在户外,需要24小时监控,在夜晚光线很暗，通常要求彩转黑摄像机的最低照度要达到0.01LUX。
比如在交通监控中。
目前解决摄像机低照度问题,主要是采用超感度CCD（即EXviewHADCCD）,这种超感度CCD要比普通CCD接收到更多的光线,从而使物体在很暗的光线下仍能清晰成像。
(3)宽动态功能在光线的变化很大，前景和背景及其光线反差也很大的情况下(如交通监控)，为了能拍摄到高质量的画面，就需要彩转黑摄像机具备宽动态功能。
在前景物体暗，背景亮的情况下，拍下的物体图像就非常黑而看不清楚，目前市场上的彩转黑摄像机解决方法是采用背光补偿（BLC），但是因为背光补偿是采用中央光线补偿的技术来处理图像，所以采用背光补偿技术处理的图像前景物体因光线补偿可以看清楚，但是背景因光线补偿太亮而看不清楚。
如果需要同时看清前景物体和背景，这时候就要用到具有宽动态功能的彩转黑摄像机。
宽动态技术是图像经过两次曝光，通过内部处理电路，合成一幅前景物体和背景都清晰明亮的图像。
一般宽动态彩转黑摄像机的动态范围能达到80倍。
目前高速球型彩转黑摄像机已具有此功能。
(4)安装调试及维护的方便性选用结构设计的简便性，方便的安装调试及维护的彩转黑摄像机，对工程安装公司和用户来说也是比较重要的，在安装调试阶段，可以节约大量的时间和精力，方便工程公司的安装；对用户来说，简单及时产品维护，无疑是监控系统正常运作的保障。
一、技术要求
20、支持将2个网口设置不同网段的IP地址。
21、支持远程管理IPC功能，支持对前端IPC批量远程升级。22、支持远程对IPC的参数配置修改。
23、支持对任一录像文件加锁、解锁，只有解锁后才可被覆盖。
24、支持系统备份功能，检测到一个系统异常时，可从另一个系统启动，并恢复异常系统。
3、支持8个POE网口，支持1SATA(最大6T)，支持萤石云服务。
4、中标后签订合同前提供生产厂商出具的针对本项目的授权及售后服务承诺函。
1
台
明厨亮灶
8
22寸监视器
1、22寸液晶监视器，显示：LED背光；2、物理分辨率1920×1080P；亮度250cd/㎡；对比度1000:1，功耗：≤35W。
2、提供第三方检测报告。
11、支持7路报警输入，2路报警输出，支持1路音频输入和输出接口。最大支持128GB SD卡。
12、室外球机应具备较好防护性能，支持IP67。
13、提供公安部检测报告。
1
台
含电源
4
筒机支架
经济型壁装支架/白/复合纤维/197×48×78mm
65
个
5
高清球机支架
长壁装/铂晶灰/铝合金/
1
个
二、存需与16口POE交换机及单模SFP模块为同一品牌。
9、中标后签订合同前提供生产厂商出具的针对本项目的授权及售后服务承诺函。
1
台
12
16口POE交换机
1、设备性能:交换容量≥56Gbps，转发性能≥27Mpps。
2、支持10/100/1000M以太网电接口≥16个，千兆光口不少于2个，支持供电功率180W。
CCD摄像机常见性能和主要性能指标
CCD摄像机常见性能和主要性能指标摄像机最低照度最低照度是最低照度是当被摄景物的光亮度低到一定程度而使摄像机输出的视频信号电平低到某一规定值时的景物光亮度值。
一般彩色摄像机的最低照度为2～3LUX，照度的测定是以在一定的镜头光圈系数为前提，因此，不能只看摄像机说明书中标明的最低照度，应按摄像机在同一光圈系数下其照度值的大小。
最低照度越小，摄像机档次越高。
相对于彩色摄像机而言，黑白摄像机由于没有色度处理而只对光线的强弱（亮度）信号敏感，所以黑白摄像机的照度比彩色摄像机照度要低，一般可做到0.1LUX在F1.4时，至于微光摄像机则更低。
有关光圈系数的知识请参阅镜头一节。
视频信号的标称值为1Vp-p，标准值为0.7Vp-p，最低照度时的视频信号值为1/3到1/2的标准植。
所以摄像机在最低照度时的图像，决不会“如同白昼一样”。
另外，摄像机在最低照度时产生的图像清晰度，是用电视信号测试卡进行测式的，其黑白相间的条纹，要求黑色反射率近于0%，白色反射率大于89.9%。
而我们在现场观察时有时不具备这样的条件，比如：树叶和草地的反射率很低，反差很小，就不易获得清晰图像。
因此实际使用当中不能以摄像机标称的最低照度作为衡量现场环境照度的标准。
摄像机信噪比信噪比也是摄像机的一个重要的性能指标。
当摄像机摄取较亮场景时，监视器显示的画面通常比较明快，观察者不易看出画面中的干扰噪点；而当摄像机摄取较暗的场景时，监视器显示的画面就比较昏暗，观察者此时很容易看到画面中雪花状的干扰噪点。
干扰噪点的强弱（也即干扰噪点对画面的影响程度）与摄像机信噪比指标的好坏有直接关系，即摄像机的信噪比越高，干扰噪点对画面的影响就越小。
所谓“信噪比”指的是信号电压对于噪声电压的比值，通常用符号S/N来表示。
由于在一般情况下，信号电压远高于噪声电压，比值非常大，因此，实际计算摄像机信噪比的大小通常都是对均方信号电压与均方噪声电压的比值取以10为底的对数再乘以系数20，单位用dB表示。
监控摄像机的识别以及指标的判定方式
监控摄像机的识别以及指标的判定方式从事安防监控工作的人，无论是谁，在初入安防监控行业时都会被一堆眼花缭乱的数据弄得头晕脑胀。
什么样的成像标准才能够满足用户的拍摄需求?什么样的摄像机才算是好的摄像机?或者什么样的镜头才能够保证更好的成像质量?这些都是困扰一个安防新人的专业问题，下面我们通过介绍摄像机的主要性能指标，来细致的认识摄像机的一些特性，以帮助安防人士能够更好的判断一款摄像机的性能特点。
像素值像素是安装在成像器件上的微小光敏物质，像素越多，则图像分辨率越高、越清晰。
因此，像素的多少是衡量摄像机成像质量的一个主要指标。
由于摄像机的工作原理与照相机有很大差异，二者间也有着“动态像素”和“静态像素”的区分，所以，与照相机动辄几百万甚至上千万的像素配置不同，一般情况下普通摄像机的像素数达到40W已经能够满足基本的拍摄需求。
而对于高清型的摄像机来说，200W的像素也能够满足特殊环境下的拍摄需求了。
摄像靶面摄像靶面又被称为扫描区域，即成像器件的尺寸。
目前靶面尺寸都用英寸来表示，即图像传感器的对角长度。
到今天，摄像靶面已经由1/2英寸逐渐进步到了1/4英寸。
虽然理论上来讲，靶面的尺寸越小技术含量就越高，但是与1/4英寸的靶面比，1/2英寸的则有更多的通光量，1/4英寸的器件则会有更大的景深，因此，具体的优劣要根据拍摄环境而定。
监控摄像机指标的判定最低照度最低照度又称之为灵敏度，它是测量摄像机光感度的一种方法。
直白的说，就是监控摄像机能在多黑的条件下看到图像，它的成像效果与镜头的光圈的大小有关。
其实最低照度的表示方法让我们很好判断。
比如当我们使用F1.2的镜头时，如果拍摄环境光亮度最低到0.04lx时，摄像机输出的视频信号幅值为最大幅值的50%，即达到350mV，因此，这款摄像机的最低照度就为0.04lx/F1.2。
一般情况下，最低照度低于0.lx/F1.2的摄像机就可称为具有低照度功能的摄像机了。
扫描制式这是指摄像机输出图像的扫描格式，国际上扫描格式通常有PAL、NTSC两种，在我国通常为PAL制。
cctv camera 基本资料
监控摄像机-专业摄像机术语知识问答！监控摄像机种类繁多，其工作的基本原理都是一样的：把光学图象信号转变为电信号，以便于存储或者传输。
当我们拍摄一个物体时，此物体上反射的光被摄像机镜头收集，使其聚焦在摄像器件的受光面（例如摄像管的靶面）上，再通过摄像器件把光转变为电能，即得到了“视频信号”。
光电信号很微弱，需通过预放电路进行放大，再经过各种电路进行处理和调整，最后得到的标准信号可以送到录像机等记录媒介上记录下来，或通过传播系统传播或送到监视器上显示出来。
1.问：什么是最低照度？什么是感光度？0.0001Lux代表什么？答：最低照度是测量摄像机感光度的一种方法，换句话说，摄像机能在多黑的条件下看到可用的影像。
但是因为没有管理的国际标准，因此每个大型CCD制造商都有自己测量CCD 感光度的方法。
标注为(1Lux，F1.0）的摄像机能和标注为（0.01Lux，F1.0）的摄像机就有可能完全一样！！！2.问：F2.0、f3.4毫米代表什么意思？我如何通过这些数字来选择镜头？答：F表示镜头的孔径，F停止2:1和f3.4毫米表示镜头的焦距是3.4毫米。
镜头F2.0和f3.4~4采用非常经济的形式，应此价格较低，广泛应用于单板摄像机，F2.0的镜头的孔径能收集人眼一半的光线，f3.4毫米的镜头在1/4英寸CCD上有60度的视角，在1/3英寸CCD上有90度视角，非常接近于人眼的视角。
人眼的两只眼睛能包含更大的视角，就像是上帝巧妙的设计，从人到人一般有150到180的角度，但是请记住，F停止和f焦距只是一个镜头的基本参数，并不代表质量。
一个具有同样F停止和焦距的优质镜头能比具有同样参数的劣质镜头贵100倍，请参阅下一个问答详细了解。
3.问：漏光排斥比的物理含义是什么？答：漏光是由CCD传感器设计的缺陷造成的，每个摄像机有一个CCD传感器，由于CCD 传感器的缺陷，进入CCD传感器的强光将会穿透抵抗层产生过度的影像，这些不需要的影像称做拖光，CCD摄像机抵抗强光的能力称为漏光排斥比。
CCD摄像机最低照度技术详谈
CCD摄像机最低照度技术详谈技术定义上讲，最低照度应当是在标准的电视帧比率下，CCD摄像机输出电平为某一幅度下所需的屏幕照度，其单位为1ux。
固然这里包括摄像机处于最大增益，光圈最大(所谓光圈最大，即最小的f数，对于1/2英寸ccd摄像机，典型值为f1.4，而对于2/3英寸ccd摄像机，典型值为f1.7);另外，对于屏幕的反射率也应当是89.9%，色温3，200k，γ为0.45，自动拐点关断等等。
一、最低照度的测试条件1、最大增益普通为+18db，但是+24db和+30db的摄像机相继浮现。
因为摄像机最大增益的不同，其最低照度也会不同，必定产生混乱。
2、输出电平打算最低照度的一个主要因素是摄像机的输出电平，是标准电平的100%(0.7v)，还是70%(0.49v)等，怎样才算较为合理。
由罗伯特?以瑟在“摄像机低照度性评估”一文资料所示(见表1)，可以看出，同一类型、不同厂家，或同一厂家、不同类型的摄像机，其输出电平的要求也不一样。
从表1可以看出，对广播级摄像机，其输出电平均要求100%，这是比较统一的;但对于后三档的摄像机，要求各异，并无统一标准，可见所声称的最低照度不是在统一标准下得出的。
3、γ曲线上面说过，最低照度的一个测定条件是γ=0.45，但并非全是如此。
另外有几种状况影响γ曲线：a.黑压缩。
这在摄像机中广泛用法，其主要目的是减小低照度下的噪波，这明显影响γ曲线。
b.自动拐点。
这也在摄像机中广泛采纳，其目的是压缩高照度下的动态范围，使得曲线显然偏离0.45，这也是为什么在测量最低照度时要将该功能关断的缘由。
二、最低照度与s/n在低照度下多用法高增益，势必使s/n恶化。
从后面的计算可知，若摄像机增益为0db，γ=1时s/n为60db。
假如增益改为+18db，则s/n为42db;当增益+18db，γ=0.45时，s/n为36db。
为了在低照度下不使s/n 过度恶化，CCD摄像机通常采纳以下措施：1、芯片CCDa.采纳大的CCD芯片普通来说，大的CCD芯片，其相应的象素面积也较大，接受所摄光的面积增大，必定使象素输出电荷增多，敏捷度升高，简单使摄像机整体质量提高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摄像机最低照度的介绍
最低照度是测量摄像机感光度的一种方法，换句话说，摄像机能在多黑的条件下看到可用的影像。
但是因为没有管理的国际标准，因此每个大型CCD制造商都有自己测量CCD感光度的方法。
然而一个标注为（1Lux，F10）的摄像机能和标注为（0.01Lux，F10）的摄像机完全一样！！！奇怪吗？为什么呢？
另：最常用的测量最低照度的方法称为目标照度法，目标照度表示有多强光线到达CCD表面放置的位置。
尽管清晰的定义不同，然而有三项主要的参数决定结果。
就是：
F停止(用来测试摄像机用的镜头F停止)
色温(光源的色温，也就是光谱内容)
IRE(视频振幅的IRE等级)
反射率(目标的反射率和背景)
F停止
F停止是测量镜头采集光线能力的方法，一个好的镜头能采集更多的光线并集中放射到CCD传感器上，F1.4的镜头比F2.0的镜头能采集2倍的光线，换句话讲，F1.0的镜头比F10的镜头能多采集100倍的光线，因此在测量中标出F停止是非常重要的，否则结果都是没有意义的。
色温
色温是表述光源中光线波长内容的方法，一个3200k的光源多数波长都在600纳米和900纳米之间，而一个9300k的光源多数波长都在300到500纳米之间，因此不同的色温将彻底改变测试结果。
在一个典型的CCD传感器上，一个有600纳米波长的光源将比波长为900纳米波长的光源多产生10倍的电子。
这就是为什么色温特别标注对结果的意义。
IRE等级
CCD摄像机的视频输出最大振幅一般设置在100IRE或者700毫伏，一个100IRE的视频表示可以完全驱动一个监视器表现最好亮度和对比度的优质影像，只有50IRE的视频表示只有一半的对比度，30IRE或者210毫伏表示只有原始振幅的30%，通常30IRE是最低的表现可用影像的数值，一个标准的摄像机当自动增益提高到最大增益时噪度等级应该在10IRE，因此能提供3:1或10dB信噪比可以接受的影像。
一个在10IRE下测量的结果可以比在100IRE下测量的结果高出10倍，因此没有标出IRE等级的结果实际上是没有意义的。
反射比
目标的反射比和背景能彻底改变测量的结果，一个有100%反射率的目标平面上能产生比只有1%反射率的目标高出100倍的光线。
一般如何设置参数：
一般信誉好的公司会在以下标准下测量感光度。
F停止 F1.2
色温 5600K
视频等级 30 IRE
反射率 80%
因此一个真诚的摄像机生产商会如下标注最低照度
3 lux (F1.
4 5600K 30 IRE 80%)
如果任何一个参数被省略了，结果可能就会有10到1000倍的差别。
例如一个同样的摄像机能标注的完全不同
1 lux (F1.4 5600K 30 IRE 80%)
0.001 lux (F 0.75 5600K 10 IRE 1%)
一些不负责任的生产商会标注如下测量的超高感度摄像机
1 lux (F1.4 5600K 30 IRE 80%)但是被标注为 0.0001 lux . 现在你该知道原因了！！！因为他们是在以下情况下作标注(F 0.75 5600K 10 IRE 0.1%)想知道这( F 0.75 5600K 10 IRE 0.1% )表示什么吗？F 0.75是一种会花费你$30,000或更多来购买的镜头，而这一般是不会用在闭路监控行业的。
10 IRE视频低于噪度等级，所以什么都不能看到。
0.1%反射率只能是将一个细的白线放在一个完全黑暗的背景下获得。
