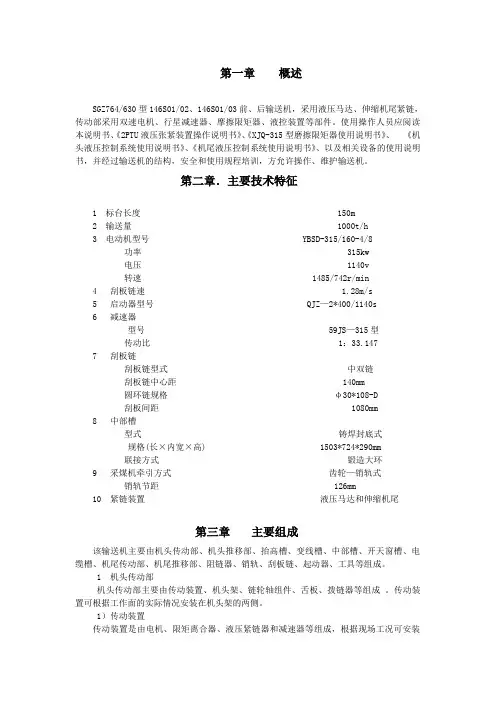

第一章概述SGZ764/630型146S01/02、146S01/03前、后输送机,采用液压马达、伸缩机尾紧链,传动部采用双速电机、行星减速器、摩擦限矩器、液控装置等部件。

使用操作人员应阅读本说明书、《2PTU液压张紧装置操作说明书》、《XJQ-315型磨擦限矩器使用说明书》、《机头液压控制系统使用说明书》、《机尾液压控制系统使用说明书》、以及相关设备的使用说明书,并经过输送机的结构,安全和使用规程培训,方允许操作、维护输送机。

第二章.主要技术特征1 标台长度 150m2 输送量 1000t/h3 电动机型号 YBSD-315/160-4/8功率 315kw电压 1140v转速 1485/742r/min4 刮板链速 1.28m/s5 启动器型号 QJZ—2*400/1140s6 减速器型号 59JS—315型传动比 1:33.1477 刮板链刮板链型式中双链刮板链中心距 140mm圆环链规格φ30*108-D刮板间距 1080mm8 中部槽型式铸焊封底式规格(长×内宽×高) 1503*724*290mm联接方式锻造大环9 采煤机牵引方式齿轮—销轨式销轨节距 126mm10 紧链装置液压马达和伸缩机尾第三章主要组成该输送机主要由机头传动部、机头推移部、抬高槽、变线槽、中部槽、开天窗槽、电缆槽、机尾传动部、机尾推移部、阻链器、销轨、刮板链、起动器、工具等组成。

1 机头传动部机头传动部主要由传动装置、机头架、链轮轴组件、舌板、拨链器等组成。

传动装置可根据工作面的实际情况安装在机头架的两侧。

1)传动装置传动装置是由电机、限矩离合器、液压紧链器和减速器等组成,根据现场工况可安装在机头架的左、右任一侧,是整台输送机的动力来源。

详见相关使用说明书。

2)机头架机头架主要起支承传动装置、链轮组件、拨链器、刮板链等部件的作用。

机架采用可拆卸压块,便于链轮从前端拆卸维护。

3)链轮组件链轮组件装在机头传动部的机头架上,主要由轴承盖、轴承座、滚筒、链轮体、轴、浮动密封、滚动轴承等组成。

SGZ764-630刮板输送机说明书2

SGZ764-630刮板输送机说明书2
3
SGZ764/630 型输送机使用说明书
146S07/07-SY
置是输送机的动力装置,可根据工作面的实际情况(左右)确定安装位置。 3.1.3.1.减速器 59JS-315 型减速器,主要用于缓倾斜、中厚煤层综采工作面刮板输送机上。它与
输送机平行布置,输入轴通过电机联轴盘、闸盘及联接罩与电动机相连,输出轴与输送机 传动链轮相接。减速器箱体侧面有 6 个安装孔,利用导向键定位,可根据工作面的实际情 况安装在机头架侧面。
小心提示是使您引起对危险性的小心,否则将导致人身伤害或设备损坏。这类危险性通 常是不严重的,但发展下去后果是可怕的。如果不采取合适的预防措施,甚至会发生致命 伤害。 2 提示内容 2.1 危险! 2.1.1 在输送机运行中,任何人不得跨越输送机,否则将导致受伤或死亡。 2.1.2 在采煤过程中,任何人不得站在输送机的煤壁侧,否则将导致受伤或死亡。 2.2 警告! 2.2.1 除了运输煤炭和少量矸石外,输送机不得携运任何其它物品,否则将造成设备损坏 及人员的严重伤亡。 2.2.2 在输送机运行中,在采空区侧的人员不得靠在输送机挡煤板上,不得将身体伸向工 作面一侧,否则会导致受伤或死亡。 2.2.3 输送机为电动运行,在进行任何维护工作时,要确定已切断电源。所谓“切断”, 就是维护人员挂牌、锁定,并从供电中心将电缆拆下,任何其它的理解都是不准确的,否 则将可能导致人身伤害和设备损坏。 2.2.4 在液压系统的泵运转时,不要拆卸液压零部件。当需要拆卸或更换液压零部件时, 要确定压力已被隔离,液体被排回油箱或大气中,否则将导致人身伤害或其它危害。 2.3 小心!
电动机总功率(2*315)kW 中部槽槽宽 mm 中双链型 输送机代号:S—输送机
G—刮板
3.2 配套设备

SGB630-150C刮板输送机说明书

SGB630-150C刮板输送机说明书

目录安全警示 2一、概述 3二、技术特性 3三、结构特征与工作原理 4四、安装与调试7五、使用与操作10六、保养与维修11七、故障分析与排除12八、运输及存贮12九、开箱及检查12十、质量保证13 十一、附表、附图13!安全警示1、刮板输送机在使用前要详细阅读本说明书。

严格按本说明书进行。

2、对影响安全的任何改装都必须得到本公司的许可。

用户不准随意改装。

3、操作人员必须经过培训才能操作。

4、除了运载工作面采出的煤和矸石以外,不允许运载人和其它物料。

5、运行过程中工作人员不可站在输送机靠工作面和机头侧。

6、减速器加油时所用容器必须干净,避免油质污染,造成元件损坏!7、严禁减速器在泄露状态下工作,各润滑部渗漏出的油脂及时清理干净!8、减速器运行中油温达到100℃时,应停机冷却,降温后再开机工作!9、电气装置在煤矿井下严禁带电开盖检修。

10、刮板输送机发生故障或运行异常时应停机检修,检查维修时应标明“禁止起动本机”的告示。

11、刮板输送机所配套的电机、减速器、液力偶合器、圆环链、连接环等安标受控产品必须取得有效安全标志。

不得使用无安全标志的产品。

安标受控件明细表一、概述1.1产品特点:本产品具有运输量大、结构紧凑、传动平稳、装拆方便、强度高、易于维护、安全可靠等特点。

1.2主要用途及使用范围:使用于缓倾斜中厚煤层普采工作面输送煤炭。

可与采煤机、单体液压支柱、金属顶梁、带式输送机等设备配套使用,实现回采工作面采煤连续作业。

1.2 执行标准:MT/T105-2006《刮板输送机通用技术条件》 1.3型号的组成及其代表意义1.5 使用环境条件1.5.1 环境温度在-10°C ~+40°C 之间。

1.5.2无破环绝缘的气体或蒸汽的环境中。

1.5.3 有甲烷和空气混合物、煤尘等爆炸性气体的环境。

1.5.4 海拔高度在2000米以下。

1.5.5 无长期连续滴水的地方。

二、技术特性(见表一)S G B —/(C )改进设计顺序 电动机功率 槽宽 边双链 刮板 输送机三、结构特征与工作原理3.1总体结构:刮板输送机(图一)、主要由机头传动部、调节槽、中部槽、挡板、铲煤板、刮板链、推进系统、机尾传动部(机尾架)等部件组成。

SGZ630-264刮板机

SGZ630-264刮板机
-3-
供了足够的空间,另一方面便于采煤机自开缺口,该垫架可组装于机 头架任意一侧。
组装时首先将垫架上的定位套进机头架上的鄂口内,将联接垫架 定位在机头架侧板上,用螺栓将联接垫架与机头架侧板牢固地紧固在 一起。
机头联接板结构是用一厚钢板机加工成。安装联接板时,将定位 套装入联接垫架的孔内,再将联接板孔装入定位套上。同时将联接板 上的孔装入已在联接架上的定位销内,使减速器安装在水平位置上; 联接板机头机尾通用。 (3)减速器 本机采用 JS-160 型减速器 型号含义
必须停机处理,并由司机在按钮上挂"停车牌"。
(8)使用维护过程中溢出的油脂,应立即清理干净。
表 1 产品主要零(元)部件及重要原材料明细表
序号
名称
型号规格
1 刮板输送机用隔爆型三相异步电动机 YBS-132
2 刮板输送机用减速器
JS132
3 刮板输送机用液力偶合器
YOXD500
4 矿用高强度圆环链
26×92-C
-1-
电压:660/1140V 转速:1475r/min (5)液力偶合器
型号:YOXD-500 传递功率:70-170kW 工作介质:乳化液 注液量:详见随机说明书 (6)减速器 型号:JS132 传动比:1:36.06 (7)刮板链 型式:中双链 规格:26×92-C 刮板间距:1104mm (8)中部槽 规格(长×宽×高):1500×630×252mm (9)紧链装置:闸盘紧链 2.2 主要组成及结构特点 本机的组成主要由机头传动部、机头过渡槽、1.5 米中部槽、1.5 米开天窗中部槽、0.5m 调节槽、1.5 米电缆槽、0.5 米电缆槽、销轨、 推移垫架、机尾过渡槽、刮板链、机尾传动部、哑铃连接销及附件等 组成。 2.2.1 传动系统 在现代煤矿生产中,刮板输送机作为关键设备之一,虽然使用条 件不相同,但原理都是相同的,其传动系统是由电动机的动力经液力 偶合器传递给减速器,再由减速器第四轴传递机头、机尾链轮组件,

内蒙SGZ630-220 型刮板输送机使用说明书

内蒙SGZ630-220 型刮板输送机使用说明书

执行标准:MT105-2006SGZ630/220 型刮板输送机(安装使用前请仔细阅读本使用说明书)使用维护说明书目录安全警示 (1)1、概述 (2)2、执行标准 (3)3、型号说明及主要技术参数 (3)4、工作原理、主要组成部分的结构形式及作用 (4)5、输送机安装注意事项及地面和井下安装程序 (11)6、输送机操作与维护 (14)7、易损件、工具 (17)8、产品运输和贮存 (17)安全警示·电控装置严禁带电开盖,并安全接地。

·在安装、使用、维修过程中,各润滑部位溢出、渗出的矿物油应及时清理干净。

·刮板机配套用电动机(YBS110-4)、减速器(JS110)、液力偶合器(YOXD450III)、圆环链(18×64-C)、连接环(接链环或链接头)(18×64-C)等安标受控产品必须取得煤安证书。

·刮板输送机严禁乘人。

,·刮板输送机运送物料时,必须有防止顶人和顶倒支架的安全措施。

·严禁用刮板输送机运输爆炸材料。

1、概述SGZ630/220型刮板输送机适用于缓倾斜中厚煤层普采工作面运输煤炭。

在输送机中部槽上,可配套MLQ1-80型、DY-100型、DY-150型、MLD1-170型单滚筒采煤机。

工作面支护可采用单体液压支柱(分内注式和外注式)或金属支柱、金属顶梁。

顺槽可配SZQ-40型桥式转载机,SJ-80型伸缩皮带输送机。

2、执行标准MT/T 105-2006 《刮板输送机通用技术条件》3、型号说明及主要技术参数3.1型号说明:S G Z 630/220主参数代号:中部槽宽度(mm)/电动机总功率(kW)刮板链型式:Z—中双链链型刮板输送机3.2主要技术参数:输送量 250 t/h出厂长度 90 m刮板链速度 1.207 m/s电动机型号 YBS110-4功率 2x110=220 kW转速 1480 r/min电压 660/1140 V液力偶合器型号 YOXD450III型额定功率 110 kW减速器传动比 1:29.3623刮板链型式中双链圆环链圆环链规格 22x86-C圆环链破断负荷≥610 kN刮板链中心距 200 mm刮板链长度 17458 mm刮板间距 1024 mm中部槽(长x高x宽) 1500x630x190 mm可配采煤机牵引方式有链牵引或无链牵引机器总重 81.6 t4、工作原理、主要组成部分的结构形式及作用4.1主要组成及工作原理SGZ630/220型输送机采用双电机驱动。

SGZ630-220刮板输送机说明书

SGZ630-220刮板输送机说明书

5
所附房房mm 所扁际mm 扁扁应8际mm 扁扁应8际mm 3房房房顺N
YB止D-所所房尾附附-4尾8 M3RH附房DC
扁扁应8际-C 扁扁应8际
所尽

扁 3
ф3房应附房
6
4
扁尽
所 扁 所附房房应际3房应扁7房
3
4
所房
所. 扁尽 3尽 4尽 附尽
7
际尽 7尽 8尽 8尽所 8尽扁 8尽3 8尽3尽所 8尽3尽扁 8尽4
所° 21m 14

所尽 扁尽
3尽 4尽 附尽
10
0.5 1. 2. 3.
1. 2. 1. 2.
5
1. 2. 3. 4. 1. 2.
11
1.
1. 2.
1. 2. 3. 4.
1. 2.
3.
1. 2. 3. 1. 2. 3.
12
1.
2. 1. 1-2 2.
0.5
1. 2.
13

: 8.8 M24×3 M30×3.5 M36×4 M42×4.5 650N.m 1290N.m 2250N.m 3610N.m 10.9 910N.m 1810N.m 3170N.m 5080N.m 12.9 1090N.m 2180N.m 3810N.m 6100N.m
1250
1250
1250
1250
1250
1250 39 38 37
1250
1250
1250
1
3 25 467 Nhomakorabea8
15
16
17
21 22
23
24
25
26
27
28
29

刮板机说明书

刮板机说明书
