防雷接地及等电位联结等工程施工方案
防雷接地及等电位联结等工程施工方案1、施工前的准备a技术准备①施工前应认真熟悉工程施工图，并对工程性质、规模、服务对象和系统的工作原理、系统的设计参数、系统的划分和组成、施工质量和特殊施工方法作到心中有数。
②了解设计单位的技术交底、图纸会审和相关洽商的内容。
③熟悉设计要求选用的国标、院标、图集和其他技术资料的内容和对安装的要求。
④绘制主要外加工件的加工草图。
⑤收集已建工程质量通病信息，明确施工重点与难点和质量管理点。
⑥对施工中需要的计量、测量器具提前做好准备。
b作业条件接地体作业条件：按设计位置清理好现场；底板筋与柱筋联结处已绑扎完；桩基内钢筋与柱筋连接处已绑扎完。
②防雷引下线暗敷设作业条件：建筑物有脚手架或爬梯，达到能上人操作的条件；利用主筋做引下线时，钢筋绑扎完毕；③避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合做此项工作。
④避雷网安装作业条件：接地体与引下线必须做完；支架安装完毕；具备调直场地和垂直运输条件。
2、操作工艺①工艺流程测位一一挖沟一一接地线敷设一一焊接、防腐一一测试、检验一一回填土。
1）测位根据施工图要求测定接地体、防雷引线、接地线位置，并划出标记，被利用的结构钢筋、柱筋引线可用油漆等划出标记。
2）挖沟在室外按划出的标记挖沟，沟宽0.5m,深0.8m。
3）接地线敷设镀锌扁钢敷设前应放开、并调直。
按测定位置将扁钢敷设在沟中，扁钢应侧放。
4）焊接、防腐：依次将扁钢与接地体用电焊（气焊）焊接。
扁钢与钢管连接的位置距接地体最高点约100mm。
焊接时应将扁钢拉直，焊好后清除药皮，刷沥青作防腐处理，并将接地线引出至需要位置，留出足够的连接长度，以待使用。
当设计无要求时，接地装置顶面埋设深度不应小于0.6m。
5）测试检验、回填土：接地体连接完毕后，应及时请监理及质检部门进行隐检核验，接地体材质、位置、焊接质量等均应符合施工规范要求，然后方可进行回填土。
回填土内不应夹有石块及建筑垃圾等。
防雷接地及等电位连接
防雷接地及等电位连接接地体→接地干线→引下线暗敷→避雷带或均压环→安装支架→安装避雷网接地体地面埋设深度应符合设计要求，当无要求时,不应小于0.8m。
角钢及钢管接地体应垂直配置。
除接地体外,接地体引出线的垂直部分和接地装置焊接部位应做防腐处理；在作防腐处理前,表面必须除锈并去掉焊接处残留的焊药。
垂直接地体一般成品为2.5米；水平接地体的间距应符合设计规定，当无设计规定时不宜小于5m。
除环形接地体外,接地体埋设位置应在距建筑物3m以外，距建筑物出入口或人行道也应大于3m, 防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。
,其宽度应超过接地装置2m。
接地装置由多个分接地装置部分组成时,应按设计要求设置便于分开的断接卡；自然接地体与人工接地体连接处应有便于分开的断接卡。
室外接地线必须为热镀锌材料，接地扁铁厚度不得小于4mm，截面积不得小于100mm²扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下双侧施焊；利用底板钢筋网作接地连接线时，接地跨接钢筋应采用不小于Φ12的热镀锌圆钢；焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。
利用柱主筋作防雷引下线时，当主筋采用螺纹连接时，螺纹连接的两端应作跨接处理.总等电位箱，必须做明显的接地标识标注文字性的说明接地扁铁交叉连接与接地扁铁丁字连接接地扁铁敷设前应调直，敷设时应立放，不得平放，因为立放时散流电阻较小；焊接长度应为扁铁宽度的2倍，并3面施焊，焊好后清除药皮，素土内敷设的扁铁必须刷沥青做防腐处理。
利用结构柱柱主筋（直径不小于Φ12mm）作防雷引下线时，在每层钢筋绑扎时，按设计图纸要求，找出全部所需主筋位置，用油漆做好标记。
避雷针、引下线、接地体的安装
避雷针、引下线、接地体的安装避雷针、引下线和接地体属于防直击雷系统，在防雷措施中是必不可少的一环，下面介绍一下它们的安装方式及一些问题一、避雷针的安装避雷针（接闪器）的安装主要包括避雷针的安装和避雷带（网）的安装。
（一）避雷针的安装安装注意事项如下：（1）建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。
（2）不得在避雷针构架上架设低压线路或通讯线路。
（二）避雷带和避雷网的安装1.明装避雷带（网）安装适于安装在建筑物的屋脊、屋檐（坡屋顶）或屋顶边缘及女儿墙（平屋顶）等处。
（1）避雷带在屋面混凝土支座上的安装避雷带（网）的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。
(2)避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时，应使用支架固定；并应尽量随结构施工预埋支架。
支架的支起高度不应小于150mm。
当条件受限制时，应在墙体施工时预留不小于100mmx100mmx100mm的孔洞，洞口的大小应里外一致。
首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0.25-0.5m。
直线段支架水平间距为1-1.5m，垂直间距为1.5-2m，且支架间距应平均分布。
避雷带（网）在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。
(3)避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。
现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体；支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。
支座和支架，水平间距为1-1.5m，转弯处为0.25m-0.5m。
引下线的上端与避雷带（网）的交接处，应弯曲成弧形再与避雷带（网）并齐进行搭接焊接。
不同平面的避雷带（网）应至少有两处互相连接，连接应采用焊接。
建筑物屋顶上的突出金属物体，如旗杆、透气管、铁栏杆、爬梯、冷却水塔、电视天线杆等，这些部位的金属导体都必须与避雷带（网）焊接成一体。
避雷引下线和变电室接地干线敷设
1 避雷引下线和变电室接地干线敷设1.1基本规定1.引下线扁钢截面不得小于25mm ×4mm；圆钢直径不得小于8mm。
2.明装引下线必须在距地面1.5～1.8m处做断接卡子或测试点（一条引下线者除外）。
断接卡子所用螺栓的直径不得小于10mm，并需加镀锌垫圈及镀锌弹簧垫圈。
暗装的引下线在距地0.5m处做断接卡子。
3.利用主筋作引下线时，每条引下线不得少于2根主筋。
4.建筑物的金属构件（如消防梯、烟囱的铁爬梯等）可作为引下线，但所有金属构件之间均应连成电气通路。
5.沿建筑物外墙明敷设的引下线，从接闪器到接地体，引下线的敷设路径，应尽可能短而直。
根据建筑物的具体情况不可能直线引下时，也可以弯曲，但应注意弯曲开口处的距离不得等于或小弯曲部分线段实际长度的0.1倍。
引下线也可以暗装，但截面应加大一级，暗装时还应注意墙内其他金属构件的距离。
6.引下线的固定支点间距离不应大于2m，敷设引下线时应保持一定松紧度。
引下线应躲开建筑物的出入口和行人较易接触到的地点，以免发生危险。
7.明敷设在易受机械损坏和危及人员安全的地方、地上约1.7m至地下0.3m的一端地线应加保护措施。
为了减少接触电压的危险，也可用硬塑料管将引下线套起来或用绝缘材料缠绕。
8.采用多根明装引下线时，为了便于测量接地电阻，以及检验引下线的接地线的连接情况，应在每条引下线距地1.8～2.2m处放置断接卡子。
利用混凝土柱内钢筋作为引下线时，必须将焊接的地线连接到首层配电盘处并连接到接地端子上，可在地线端子处测量接地电阻。
9.每栋建筑物至少有两根引下线（投影面积小于50mm2的建筑物除外）。
避雷引下线最好为对称位置，引下线间距离不应大于20m，当大于20m时应在中间多引一根引下线。
10.接地干线穿墙时，应加套管保护，跨越伸缩缝时，应做煨弯补偿。
11.接地干线跨越门口时应暗敷设于地面内（做地面以前埋好）。
12.接地干线距地面应不小于200mm，距墙面应不小于10mm，支持件应采用40mm ×4mm的扁钢，尾端应制成燕尾状，入孔宽度与深度各为50mm，总长度为70mm，支持件间的水平直线距离一般为1m，垂直部分为1.5m，转弯部分为0.5m。

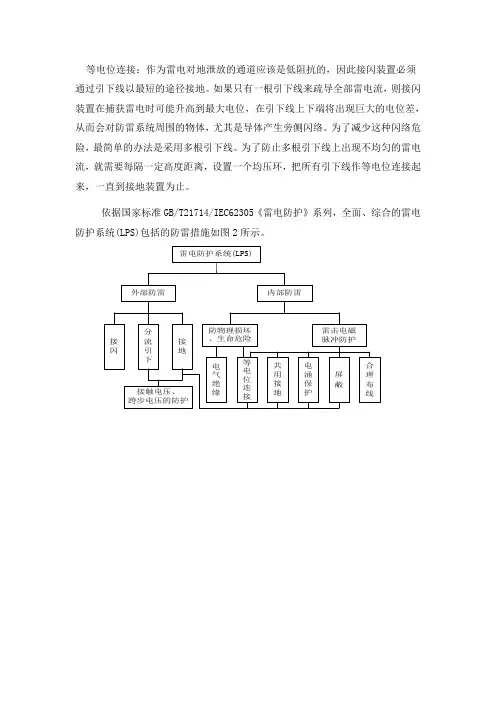

防雷等电位连接
等电位连接：作为雷电对地泄放的通道应该是低阻抗的，因此接闪装置必须通过引下线以最短的途径接地。
如果只有一根引下线来疏导全部雷电流，则接闪装置在捕获雷电时可能升高到最大电位，在引下线上下端将出现巨大的电位差，从而会对防雷系统周围的物体，尤其是导体产生旁侧闪络。
为了减少这种闪络危险，最简单的办法是采用多根引下线。
为了防止多根引下线上出现不均匀的雷电流，就需要每隔一定高度距离，设置一个均压环，把所有引下线作等电位连接起来，一直到接地装置为止。
依据国家标准GB/T21714/IEC62305《雷电防护》系列，全面、综合的雷电防护系统(LPS)包括的防雷措施如图2所示。
雷电防护系统(LPS)
外部防雷内部防雷
电气绝缘防物理损坏、生命危险
接
闪
分流引下
接地
接触电压、跨步电压的防护
等电位连接
雷击电磁脉冲防护
电涌保护
共用接地屏蔽
合理布线。
防雷接地及等电位安装施工方案
防雷接地及等电位安装施工方案XXX工程防雷接地及等电位安装施工方案编制单位：XXX防雷接地及等电位安装施工方案1、防雷接地与等电位安装1.1、本工程防雷接地，电气设备的保护接地，电梯机房，消防控制室，计算机房及各弱电接地等共用综合接地装置,要求接地电阻值必须小于等于1Ω，实测不满足要求时，必须增设人工接地体，直到满足要求为止。
需要增设人工接地体时编制专项方案。
1.2、接地体的做法1.2.1、利用建筑物基础梁、底板钢筋和采用-40*4的镀锌扁钢沿建筑物四周敷设成闭合形状的接地体作为水平接地体，利用桩基内钢筋作为垂直接地体。
1.2.2、按照设计图纸位置将建筑物基础梁内四角主筋和相应图示位置结构底板上下主筋4根不小于Φ16钢筋通长相互焊接，形成网状接地体，直筋之间的跨接如图1-1，交叉钢筋之间的跨接如图1-2.图1-1直筋跨接防雷接地及等电位安装施工方案图1-2交叉筋跨接1.2.3、按照图示引出的位置利用Φ20的圆钢，在距离夹层地面50线位置引出接地线共计52处，一端与-40*4的镀锌扁钢搭接焊接（图1-3），另一端使用两根Φ12的圆钢分别与接地地梁跨接焊接（图1-4），要求焊缝饱满，焊渣清除干净，漏出室外部分圆钢和焊接处使用沥青防腐做防腐处理。
图1-3圆钢与扁钢搭接图1-4圆钢与钢筋跨接1.2.4、按照图示位置，利用-40*4的镀锌扁钢沿建筑物外墙1米处设置一圈镀锌扁钢，埋地深度为1m即沿夹层50线程度引出标高，扁钢与扁钢连接采用焊接连接（图1-5），扁钢与圆钢连接如上图1-1.防雷接地及等电位安装施工方案焊接完成后将焊渣清算洁净，刷沥青防腐处理。
图1-5扁钢与扁钢搭接（暗敷）1.2.5、利用地基内每根桩基的对角两根钢筋与水平接地体相互焊接形成电气通路，共计3316根桩（不考虑与废桩的连接），焊接要求如图1-6.图1-6与桩基钢筋焊接1.3、防雷引下线和均压环敷设1.3.1、按照图纸会审交底要求，利用建筑物外围每根结构柱内对角主筋和接地图纸↙a所示位置柱内对角主筋作为防雷引下线，随钢筋逐层串联焊接至顶层，焊接出一定长度的引下线，做完后进行隐检，做好隐检记录。
防雷引下线、等电位焊接技术交底
：
编制人
交底人
审核
三、操作工艺
1、自然基础接地体安装
①利用底板钢筋做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将柱主筋（不少于2根）底部与底板筋搭接焊好，并在室外地面以下将主筋焊好连接板，清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。
2、接地体核验
接地体安装完毕后，应及时请质检部门进行隐检核验，接地体材质、位置、焊接质量等均应符合施工规范要求，然后方可进行回填土或者浇砼，最后，应摇测接地电阻。并做好记录。
3、等电位联结
①等电位联结内各联结导体间连接可采用焊接，也可采用螺栓连接。等电位端子箱内应采用螺栓连接，以便于进行定期检测。
②等电位联结线可采用BV-4mm2塑铜线穿管暗敷设，也可采用-25x4镀锌扁钢或Φ8镀锌圆钢暗敷设，等电位联结用螺栓、垫圈、螺母等应进行热镀锌处理。
按照设计图纸在厨房、卫生间相应位置设置局部等电位端子箱，端子箱通过等电位联结线与电气竖井内等电位联结干线或避雷引下线连接。厨房、卫生间内金属地漏、下水管道等设备通过等电位联结线与局部等电位端子箱连接。连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护漆。抱箍内径等于管道外径，抱箍大小依管道大小而定。
防雷引下线、等电位焊接技术交底
等电位焊接技术交底
等电位焊接技术交底
交底依据
行业规范
工程名称
交底日期
施工单位
分项工程名称
等电位焊接
交底内容：
一、施工准备
（一）作业条件
1、接地体安装：
利用底板及构造柱主钢筋焊接镀锌扁铁做等电位接地体
二、质量要求
1、主控项目
①利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
防雷接地算法
防雷接地算法一、主体接地部分1、承台接地：按“基”计算，每个引下线的承台算一基；(深圳地区除外)2、基础接地网：按“米”计算，分两种，一种是以地梁主筋连通，另一种是以镀锌扁钢或镀锌圆钢连通，要多加3.9%的系数；3、外甩接地：按“米”计算，定额套户外接地母线敷设，材料按图纸要求，算法以（深度+外甩长度）*1.0394、测试板：按“处”计算，图上有标明以图纸为准，图上没标注以外边有外的地方安装；5、引下线：按“米”计算，每根引下线以正负零至最顶点标高再加地下部分，地下部分要考虑引至基础地梁面（注：基础地梁面至地下室底板或正负零的长度要问土建的）；主根小于16厘的要按两条计算；引下线分用镀锌钢材明敷引下、利用主筋连通引下及利用钢结构连通引下三种；6、均压环：按“米”计算，一般按九层及以上每隔一层算一圈，一圈指的是建筑外边线；7、门窗跨接：按“处”计算，一般按九层及以上每一层向着最外边的门、窗、空调架及围栏都要计算；8、避雷带：按“米”计算，指的是明敷在露天部分边线；9、避雷网：按“米”计算，指的是暗敷在露天部分保温层下方，主要作为算的地方是（引下线与均压环十字连接处，每个引下线算两处；天层外露的阀门和铁件；天层梯间和水箱铁梯；引出室外的钢制电线管和钢制水管等）（注：深圳定额来说，承台接地是以这个来计算的）11、总等电位箱12、局部等电位箱13、卫生间等电位盒；14、等电位连接：是等电位与等电位之间二次连接的部分，一般是PC25电线管及BVV25mm2导线；15、接地系统调试：一个工程最少一处，如果基础接地分开多区的话，就按多少个系统来算）二、室内母线接地部分11、母线敷设分为室外敷设、室内明敷、室内暗敷（工程量要增加3.9%的系统），按“米”计算；11.1、一层主配电箱引至地梁面；11.2、电井内从上至地梁面；11.3、等电位箱至地梁面；11.4、电梯机房内四周（主意过门口要引下再引上埋地）11.5、卫生间等电位箱至梁面；11.6、局部等电位至梁面；11.7、天面的泵和风机至引下线位置；11.8、变配电房和发电机房引至引下线位置（这一部分要算在高低压变配电中）11.9、线槽桥架接地（这一部分要算在线槽桥架同一个清单中）11.10、电梯井道接地（有时是用扁钢，有时是利用建筑钢筋连通）11.11、如果图上有标明或说明中有其它地方要算的；三、卫生间等电位引下线部分1、镀锌扁钢引至圈梁面（一定要算的）2、各卫生间等电位盒水平引下连接引下线部分（采用建筑圈梁连通或板筋连通引至引下线），但有些是采算法是采用镀锌扁钢或圆钢连通至引下线，还有一些是采用一般的钢筋连通；3、还有一种作法：在卫生间内部地面上来300mm处，用扁钢沿着卫生间内墙暗敷一圈，这种很少见；4、还有装修部分的接地，就是卫生间内的铁件要用电线连接到卫生间等电位盒中，这种要按实际发生计算；。
防雷工程验收标准
防雷工程验收标准 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】防雷工程验收标准一、避雷网安装1 保证项目：用材及网格尺寸和接地电阻必须符合设计要求。
2 基本项目：网格及支持件安装应符合如下规定：合格：架空高度适宜，位置正确，网格交叉点焊接完好，支架布置均一，曲率半径正确，牢靠坚固，与保护面平行，防腐良好。
优良：在合格基础上，要求焊缝平整光滑，网格布置均匀平整，防腐均匀，支架有良好的导电性。
3 检查数量：网格数的30％，支架全数。
4 检验方法：抽样观察检查和器测或检查施工记录。
二、引下线安装明装引下线安装1 保证项目：用材及引下线数目必须符合设计要求。
2 基本项目：引下线及支持件安装应符合下列规定：合格：安装位置正确，坚固牢靠，焊接工艺正确，支持件用材、支持件与墙面的间距符合设计要求，防机械损伤部件齐全，防腐良好。
优良：在合格基础上，螺栓等紧固件齐全，断接卡设置便于检测，接触面镀锌或镀锡完整，引下线平直，固定点间距均匀。
3 检查数量：全数检查。
4 检验方法：观察检查和器测。
暗敷引下线安装1 保证项目：接地电阻及用材必须符合设计要求。
2 基本项目：安装应符合如下规定：合格：电气预留接地及引出长度必须符合设计要求，柱内主筋位置对称，搭接处要平整，每层短路环≥1个，用作引下线的主筋数必须符合设计要求，且应与均压环作良好的焊接。
优良：在合格基础上，电气预留接地的引出长度≥，引出材料为≥φ12镀锌圆钢；焊接处平滑无气孔；引下主筋与箍筋全部焊接。
3 检查数量：全数检查。
4 检验方法：观察检查，器测和检查施工、安装记录。
三、接地装置安装1 保证项目：用材及埋设深度必须符合设计要求。
2 基本项目：接地体和接地线的安装应符合如下要求：合格：人工接地体长度及安装深度应符合设计要求：接地体焊接无虚焊。
降阻剂的用量及采取的降阻措施施工应符合设计要求；安装位置应符合设计要求。
基础等电位及防雷接地
基础等电位及防雷接地
共4页
第3页
交底内容：
跨越处理。
建筑物内保护干线、设备金属总管、建筑物金属构件包括建筑物金属结构等部位进行联接。
卫生间等电位接地：卫生间所有金属管道作局部等电位联接。
每层楼板钢筋均与引下线焊接形成等电位连接。
管道施工完毕后，再用卡箍连接或焊接。
三、接地系统安装质量要求
材质的品种、规格、型号必须符合设计及规范要求，材料必须有合格证。 本工程的接地极为建筑物的基础钢筋。对作为避雷引下线测试点的基础柱内主筋，进行接地电阻测试，接地电阻测点的位置应便于测量，测试点暗埋在专用盒内，且应设置测试用的固定螺栓，测试点的高度距地面500mm，并有明显的标志。
建筑物等电位联结干线应从与接地装置有不少于2处直接连接或从总等电位箱引出。
等电位联结干线或局部等电位箱间的连接线应形成环形网路。 注：测试接地装置的接地电阻值必须符合设计要求
四、成品保护管理措施：成品保护是电气安装工程中的重要环节，必须严格加以控制
建立现场成品保护小组，由专人负责、并定期进行检查。
注意与其它专业工种的协调配合，安排好施工顺序，防止各专业间的破坏或因丢失造成的损失。
根据设计图位置利用建筑物结构内两根主筋（Φ≥16mm，可靠连接）作为防雷引下线。距地0.5m处预留测试点，对应的室外埋深1米处由被利用作为引下线的钢筋上焊出1根Φ12镀锌圆钢，伸向室外，预留人工接地极接口。
屋顶避雷带安装：避雷带沿女儿墙四周明敷，并在屋面构成不大于20m*20m或24m*16m的网格。热镀锌圆钢避雷带支持卡子间距为1米左右，但必须一致，转角处悬空段不大于1米，避雷带高出屋面装饰或女儿墙0.15米，避雷网格沿屋面敷设，所有高出屋面的各种金属构件均需与避雷带焊接相连。
防雷验收规范
建设工程防雷设施验收规范1.1新建防雷工程防雷设施竣工验收应在防雷检测、验收部门旳参与下, 由建设单位主持, 施工、监理等单位参与共同进行。
1.2防雷设施验收涉及下列部分1、防直击雷旳防雷装置部分（涉及接闪器、引下线、接地装置）2、等电位联结（涉及建筑物外屋面金属物、高层均压环、多种入户管道、电力线和信息线路外皮旳等电位连接、室内多种金属管道、电梯、步行梯、各层等电位箱、电源箱旳等电位联结）3、供电系统及低压配电保护（涉及供电方式、电器预留接地、SPD电涌保护器）4、屏蔽装置（涉及多种屏蔽网、屏蔽室）1.3防雷设施验收前, 建设单位应向气象监督机构提交验收申请报告, 并附下列文献：1、设计阐明和防雷设计图纸（1基础防雷平面图、2屋面防雷平面图、3立面图、4四置图、5高层均压环设立图、6防雷施工大样图、7总配电图、8SPD安装系统图）2、施工阶段修改防雷设计旳修改图纸及阐明3、隐蔽工程旳图纸及施工验收记录。
4、接地装置旳接地电阻测量记录单。
5、安装避雷器旳系统安装图。
1.4防雷设施验收原则：被检防雷设施应与设计一致并符合技术规范旳规定。
已装防雷装置所用材料、安装位置、焊接面、整体布局与设计图纸规定相符, 如有修改应有修改图纸和阐明, 其修改部分应达到技术规范旳规定。
1.5防雷系统中所使用旳防雷产品应符合国标旳规定, 产品旳规格、型号、技术参数应符合设计规定。
第二节建设工程防雷设施技术规定和指标2.1基础接地技术规定和指标基础接地分为人工接地和自然基础接地两种。
2.1.1人工接地装置是指非运用建筑物基础桩地梁, 而用角钢、扁钢或专用成品制作件, 人工布设旳接地装置。
接地电阻Ri:按不同防雷类别应分别符合下列指标。
第一类和第二类防雷建筑物：Ri≤10Ω；第三类防雷建筑物：Ri≤30Ω。
2.1.2自然基础接地装置是指运用建筑物钢筋混凝土基础、桩、地梁内钢筋作为接地旳装置。
接地装置应做成环形接地接地体电阻值：自然接地体旳接地电阻Ri≤1Ω(综合信息类)或4Ω(一般类)；土壤电阻率：按用接地电阻测试仪测量旳实测值。
(整理)防雷工程中的等电位连接问题
防雷工程中的等电位连接问题"引言我们在进行防雷检测时，往往只是用接地电阻测试仪测一测各个接地点的接地电阻是否符合有关规范要求，接地电阻低于规范要求则认为合格，否则为不合格，经常忽视了检查等电位连接。
即使检查了，也很少作记录，很少在检测报告中体现。
在设计防雷工程时，设计人员最关注的是在电源、信号等线路上适当的部位安装多少级避雷器，对等电位连接措施只做一点简单的说明。
在防雷工程施工时，由于工作条件所限，经常因难以实现而省去等电位连接工序。
%等电位与等电位连接等电位是指需要防雷的空间和设备，遭雷击产生雷电过电压时系统各部位保持电位相等，设备之间不存在电位差。
实际上达到不存在电位差很难，只能做到电位差相对小到低于介质击穿的程度。
等电位连接是把建筑物内以及附近所有的大金属物，如混凝土钢筋、自来水管、煤气管及其它金属管道、机器基础金属物，以及其它大型埋地金属物、电缆金属屏蔽层、电力系统的保护接地、建筑物的接地线等，统统用电气连接的方法连接起来,焊接或者可靠的电气连接0，使整座建筑物成为一个良好的等电位体。
当遭雷击产生雷电过电压时在建筑物内部大体上是等电位的，因而不会发生设备被高电位反击和人被雷击的事故。
此外，在电力线、电话线、电视信号电缆、电子计算机信号传输线等一切与外界有联系的金属线，都要接上合适的过电压保护装置,避雷器0，并且接地端要与建筑物的避雷接地装置直接进行电气连接，使之成为等电位,实际上是准等电位，因为雷击时避雷器两端存在雷电残压0。
!等电位连接在防雷工程中的作用自然界的雷击主要有直接雷击和雷电电磁脉冲!类。
直接雷击声光并发，电闪雷鸣，它以强大的电流、炽热的高温、猛烈的冲击波等，击坏放电通道上的建筑物、输电线、树木和人畜等。
而雷电电磁脉冲则悄然发生，不易察觉，后果严重，它是由于雷雨云的静电感应或放电时的电磁感应，使建筑物上的金属部件，如管道、钢筋、电源线、信号线等，感应出过电压，造成放电，其主要是通过电源线、信号线、天馈线以及地电位反击等引入室内破坏电子设备。
防雷接地及等电位安装工程典型问题处理
防雷接地及等电位安装工程的这些典型问题处理1、等电位接地排材料和规格不合格存在问题①卫生间局部等电位端子箱的接地排采用规格为10×1.3mm 的镀锌铁片。
②没有接地扁钢。
原因分析①施工单位没有认真审核施工图，对施工图集不熟悉。
②工程部和监理对施工材料进场没有检验，导致存在较多接地材质和规格不合格现象。
③施工单位偷工减料。
④造价部对于市场变动敏感的材料采用包干价格计价不合理。
处理措施或方法①工程部、监理必须认真检查进场材料和现场已安装的材料。
②对于等电位端子箱不合格的接地排必须全部更换，并加以处罚，同时对监理检查监督不力，造成返工后果的必须进行处罚。
③工程部对市场变动敏感的材料要主动与造价部协调，调整计价口径，避免等待成本增加，以次充好，影响质量。
④施工大样图和国标图集03D501明确要求接地排必须采用4mm厚的紫铜排，施工必须按要求全部更换。
2、等电位接地连接不符合规范要求存在问题①卫生间局部等电位没有按照设计大样图和规范要求与楼板钢筋网连接。
②焊接质量较差。
原因分析①工程部、监理和施工单位没有认真审图，没有熟悉图集和验收标准。
②工程部和监理没有做好现场过程工序质量的检查和验收，对存在的问题没有及时督促落实整改。
③施工单位施工技术交底不到位，盲目施工。
处理措施或方法①工程部和监理必须认真审图和熟悉国标03D502图集和验收标准，加强现场工序施工时的检查和对工序质量的验收，发现问题及时督促整改。
②施工单位应认真熟悉图纸，严格按规范、国标或当地标准图集施工，不得盲目施工。
③卫生间局部等电位接地扁钢应与楼板钢筋网焊接连通，焊逢饱满，焊缝长度至少应符合验收标准。
3、卫生间局部等电位接地线连接和敷设不符合规范要求存在问题①卫生间等电位的接地线与金属给水管道连接没有采用专用的接地卡子,而是直接绑扎在金属管道上,并且多股接地线连接前没有搪锡。
②接地线没有敷设保护管，直接敷设在墙里。
原因分析①工程部和监理对隐蔽工程检查验收不到位，发现问题没有督促整改和二次验收。
接地与等电位连接
等电位连接和共用接地系统在防雷装置的设置上人们往往比较注意外部防雷装置和内部的电涌保护，容易忽视等电位连接在雷电防护的重要作用。
有时还特意设置单独的接地装置，单独的引下线，还错误的提出“共网不共线，分类接地网，不串不共用，一点接地法”的口号，一方面给设计施工增加了难度和增大了开支，另一方面违背了等电位的基本原理，会给被保护设备以及人身安全造成潜在的威胁。
1、基本概念防雷等电位连接——是将分开的导电装置各部分用等电位连接导体或电涌保护器(SPD)做等电位连接。
它包括在内部防雷装置中，其目的是减小建筑物金属构件与设备之间或设备与设备之间由雷电流产生的电位差。
防雷等电位连接区别于电气安全的等电位连接，最主要是将不能直接连接的带电体通过电涌保护器做等电位连接。
等电位连接网络——是对一个系统的外露各导电部分做等电位连接的各导体所组成的网络。
共用接地系统——是一建筑物接至接地装置的所有互相连接的金属装置(包括外部防雷装置)，并且是一个低电感的网形接地系统。
接地基准点——是一系统的等电位连接网络与共用接地系统之间唯一的一点连接点。
信息系统的等电位连接：各种形式的电子系统的应用在不断增加，这些系统包括计算机、通信设备、控制系统等，在国际电工委员会的标准中将它们统称为信息系统。
对信息系统的外露导电部分应建立等电位连接网络，原则上一个等电位连接网络不需要连到大地，但通常所考虑的所有等电位连接网络都会有通大地的连接。
信息系统的各金属组件(如各种箱体、壳体、机架)与建筑物共用接地系统的等电位连接有两种原则方法，见图13中的h和g。
图13中的h为S型等电位连接网络，即星形结构或通称为单点接地；g为M型等电位连接网络，即网形结构或通称为多点接地。
当采用S型等电位连接网络时，该信息系统的所有金属组件，除等电位连接点外，应与共用接地系统的各组件有足够的绝缘（＞10kV 1.2/50μs）。
通常，S型等电位连接网络用于相对较小、限定于局部的系统，所有服务性设施和电缆仅在一点进入该信息系统．本网络应仅通过唯一的一点(即接地基准点 ERP)组合到共用接地系统中去。
很全的很实用综合防雷实施方案(直击雷、感应雷、等电位连接、综合布线、共用接地、屏蔽、spd)
防雷工程设计方案四川中光防雷科技股份有限公司地址：成都市高新区西部园区天宇路19号邮编：611731联系部门：区拓部传真：（028）87843532目录二、现场情况 (3)三、设计依据 (4)四、设计方案 (5)4.1 直接雷击防护 (5)4.1.1概述 (5)4.1.2现状 (6)4.1.3解决方案 (6)4.2浪涌保护器防护 (10)4.2.1电源浪涌保护器防护 (10)4.2.2信号浪涌保护器防护 (12)4.2.4天馈浪涌保护器 (14)4.3综合布线 (16)4.3.1、“强、弱分开” (16)4.3.2、远离易受雷击的设施 (17)4.4屏蔽 (18)4.4.1、电磁干扰 (18)4.4.2、电磁屏蔽原理 (19)4.4.3屏蔽措施 (19)4.5等电位连接 (20)4.6公用接地系统 (22)4.6.1、概述 (22)4.6.2、现况 (24)4.6.3、解决方案 (24)五防雷工程（概）预算 (31)二、现场情况根据如下描述直击雷应该考察的内容如下：对于新建工程的防雷设计，应收集以下相关数据：被保护建筑物所在地区，被保护建筑物（或建筑物群体）的长、宽、高度及位置分布，相邻建筑物有哪些。
它的长、宽、高及位置分布。
在被保护建筑物的那个部分。
建筑物楼顶被保护的电子信息系统设备的分布状况。
对扩、改建工程，除应收集上述资料外，还应收集下列相关资料：防直击雷接闪装置（避雷针、带、网、线）的现状（高度如何、腐蚀度又如何覆盖面积又是如何、有没有新增加设备、防雷系统引下线的现状及其与电子信息设备接地线的安全距离。
）SPD防护应该考察的内容如下：对于新建工程的防雷设计，应收集以下相关数据：建筑物内各楼层及楼顶被保护的电子信息系统设备的分布状况。
配置于各楼层工作间或设备机房内被保护设备的类型、功能及性能参数（如工作频率、功率、工作电平、传输速率、特性阻抗、传输介质及接口形式等）。
电子信息系统的计算机网络和通信网路的结构。
建筑工程中的防雷等电位连接
建筑工程中的防雷等电位连接张大鲁建筑物的防雷系统包括外部防雷和内部防雷两大组成部分。
外部防雷包括接闪器、引下线、接地体，其主要作用是防护直击雷的侵害，但不包括防止外部防雷装置受到直接雷击时向其他其他物体的反击；内部防雷包括防雷等电位连接和与外部防雷装置的间隔距离组成。
这句话是综合了《建筑物防雷设计规范》GB 50057-2010，术语2.0.6、2.0.7条及其条文说明。
由此可见，这里的“外部防雷装置”也就是我们通常讲的防雷系统，它只是建筑物防雷系统的一部分，能对直击雷起到比较有效的防护，而对于雷击所产生的电磁效应并不能起到有效的防护作用。
为此，《建筑物防雷设计规范》GB 50057-2010中在其第4章建筑物防雷措施的基本规定的4.1.1条、4.1.2条、4.1.3条对此作出规定，并且4.1.1和4.1.2为强制性条文。
“4.1.1 各类防雷建筑物应设防直击雷的外部防雷装置，并应采取防闪电电涌侵入的措施。
4.1.2 各类防雷建筑物应设内部防雷装置，并应符合下列规定：1 在建筑物地下室或地面层处，下列物体应与防雷装置做防雷等电位连接：1）建筑物金属物体。
2）金属装置。
3）建筑物内系统。
4）进出建筑物的金属管线。
2 除本条第1款的措施外，外部防雷装置与建筑物金属体、金属装置、建筑物内系统之间，尚应满足坚固距离的要求。
4.1.3 本规范3.0.3条第2～4款所规定的第二类防雷建筑物尚应采取防雷击电磁脉冲的措施。
其他各类防雷建筑物，当其建筑物内系统所接设备的重要性高，以及所处雷击磁场环境和加于设备的闪电电涌无法满足要求时，也应采取防雷击电磁脉冲的措施……”引自《建筑物防雷设计规范》GB 50057-2010，中国计划出版社，2011年8月第1版。
）由此可见，等电位连接是建筑物防雷系统的重要组成部分，对于建筑物和建筑物内人员是一项基本的安全措施，同时也是建筑工程防灾、减灾的重要组成部分。
一、对等电位连接概念的认识与理解“将分开的诸金属物体直接用导体或经电涌保护器连接到防雷装置上，以减小雷电流引发的电位差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防雷引下线及等电位连接技术交底
一、木工程防雷接地及等电位概况
1、本工程按三类防雷设计
2、屋面避雷带敷设在女儿墙上，利用结构柱内2根大于φ16主筋焊接后作为引下线，接地装置采用人工接地装置，地粱内底板钢筋焊接形成闭合回路，防需引下线与此钢筋焊接，不同标高避雷带利用屋面板内钢筋或25﹡4mm镀锌扁制连接。
屋面装设不大于20m﹡20m 网格．所有突出屋面山的金属管道均应与防雷装置焊接。
3、避雷带，防雷引下线及接地装置之间连接均采用焊接，并作防腐处理。
4、引下线在外墙距地O.5m处设测试点
5、本工程利用联合接地体，接地电阻R≤l欧姆，实测达不到要求，增设人
工接地擞。
6、所有突出屋面的各种金属排气孔。
构件及广告牌等均与防雷装置相连接。
7、建筑物内电源进线处做总等电位联结，电话，有线电视箱，总等电位箱的制接线端子将电源进户箱进出建筑物金属管道做总等电位联结，总等电位盘山紫铜板制成。
总等电位联结线与电视箱等弱电箱连接采用Bv l﹡25 sc25外，其余均采用-40﹡4热镀钟扁制。
总等电位联结采用各种型号的等电位卡子，决不允许在金属管道上焊接。
二、施工机具及材料要求：
1、镀锌制材有扁制、角钢、回钢、制管等，使用时应注意采用冷镀锌还是采用热镀锌材料，应符合设汁规定。
产品应有材质检验证明及产品出厂台格证
2、镀锌辅料有铅丝(即镀锌铁丝)、螺栓、垫圈、弹簧垫圈、u 型螺栓、元宝螺栓、支架等。
3、电焊条、氧气、乙炔、沥青漆，混凝土支架，预埋铁件，小线，水泥，砂子，塑料管、红油漆、白油漆、防腐漆、银粉、黑色油漆等。
4、常用电工工具、手锤、钢锯、锯条、压力钳子、铁锹、铁镐、大锤、夯桶。
5、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、电焊工具等。
三、防雷引下线暗敷设作业条件
1、建筑物(或构筑物)有脚手架或爬梯．达到能上人操作的条件。
2、利用主筋作引下线时，钢筋绑扎完毕。
四、防雷接地工艺流程
五、具体施工措施
1、地下层及室外接地体
根据施工图纸对接地网格的分隔情况、接地点引下线的布置情况进行基础接地网的施工，利用不小于12㎜的圆钢将基础底板纵横方向钢筋，底板上层制筋与下层钢筋通长主筋做电气连接，形成一个连
通的网，在有接地引上线的柱子部位必须将底板接地网与柱子主筋相连，采用柱对角2根不小于 16mm的主筋作为引上线，钢筋之间采用焊接连接方式，焊缝尺寸不小十6d，双面搭接焊。
并将两根主筋用色漆做好标记以便于引出和检查．基础外轮廓暗敷一圈40×4镀锌扁钢形成闭合状，作为人工水平接地体，埋设在建筑物散水以外的基础槽边，并在室外每个测试点地面以下 1米处预留40x4热镀锌扁钢至散水以外，及时请质检部门及监理进行隐检，同时做好隐检记录。
2、引下线敷设
根据施工图纸所注位置利用建筑物结构内两根主筋(Φ≥16㎜，可靠连接)作为防雷引下线，引下线沿建筑物周围均匀布置，注意两根主筋用色漆做好标记以便于引出和检查，否则容易产生错位，主筋采用机械直螺纹连接时必须采用电焊连接，焊接长度小小于6d,双面焊接。
引下线的焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷。
明敷的引下线焊缝处必须做好防腐措施。
3、等电位箱连接
总等电位箱与局部等电位箱与基础、主体接地网制筋做连接，应该就近连接，采用镀锌扁钢。
所有引入建筑物的各种金属管道外墙处预留扁钢与综台接地装置可靠焊接，管道施工完毕后，再用卡箍连接或焊接。
4、屋顶避雷带安装
避雷带沿屋顶四周敷设，热镀锌圆钢避雷带支持卡了间距为l米
左右，但必一致，转角处悬空段不大于0.5米，同时屋面采用热镀锌圆钢组成避雷网格。
避雷网格沿屋面敷设，所有高出屋面的各种金属构件均需与避雷带焊接相连。
在土建屋面结构施工时，配合予埋支架。
所有支架必须牢固，灰浆饱满横平竖直。
5、接地电阻测点
本工程的接地极为建筑物的基础钢筋。
对作为避雷引下线测试点的基础柱内主筋，进行接地电阻测试，接地电阻测点的位置应便于测量，测试点暗埋在专用盒内，且应设置测试用的固定螺栓，测试点的高度距地面400㎜，并有明显的标志。
防雷接地系统安装工程全部结束后，质检站、电阻测试部门、建筑单位，临理和施工单位共同验收，按设计图要求进行接地电阻的测试。
测试时须分区，分点逐个测试，接地电阻小于1欧姆，如测试结果不能满足要求，应补打接地极
组成接地装置；
五、接地系统安装质量要求
(1)接地连接，焊接叫描接长度符合规范规定，圆钢搭接长度≥6D(D为圆制直径)，双面焊；扁制搭接长度≥2b(b为扁钢宽度)，三面焊，严禁“T”型搭接和直接对接；圆钢与扁钢连接时，其长度为圆制直径的6倍。
焊缝应平整、饱满，不得有咬肉、焊瘤等现象，焊缝严禁用砂轮机打磨，螺栓连接时，应紧固有防松(弹簧挚)措施。
(2)金属管道连接处．用BVR多股钢芯软导线(≥4mm2)作接地跨接线，卡箍连接，应去除连接处的油污或油漆，确保接地跨接处的可靠性。
(3)防雷支架间距不大于1.0m且间距均匀，允许偏差30mm。
转角处两边的支架距转角中心不大下500㎜，成排支架水平度每2m，
查段允许偏差3／1000，但全长偏差不得大于100㎜。
(4)避雷带安装将Φ12镀锌圆钢调直，避雷线安装时应平直、牢同．不得有高低起伏和弯曲现象，距离建筑物应一致，平直度每2m 检盘段允许偏差3／1000，但全长偏差小得大干10㎜，避雷线弯曲处不得小于90。
弯曲半径不得小于镀锌扁铁直径的2.5倍，在建筑物的变形缝处应做防雷跨越处理。
(5)焊接面不够，焊口有夹治、咬肉、裂纹、气孔及药皮处理不干净等现象。
应按规范要求修补更改。
防锈漆不均匀或打漏刷处，应刷均匀，漏刷处补好。
避雷线不平直、超出允许偏差，调整后横平竖直．不得超出允许偏差。
卡子螺丝橙动，应及时将螺丝拧紧。
六、安全要求
l、电焊人员必须有特殊工种上岗证，并且持证上岗。
开具动火证明，有临护人员和配备灭火器材。
2、进行焊接时，应正确佩戴绝缘于套，电焊防护罩或者焊镜，防止焊光刺伤眼睛。
3、电气设备的金属外壳必须重复接地或接零。
4、施工用电必须有工电工进行接线、拆线，非专业人员不得私白拉、接线。
所有移动电器具，必须在漏电开关保护之中，电线无破损、老化。
插头插座应完整，严禁不用插头直接用电线插入插座孔内。
电箱内电器设备应完整无缺，设有专用漏电保护开关。
