千分尺的结构与读数原理
外径千分尺的结构
外径千分尺的结构
外径千分尺的外观及结构如图2-8所示。
它由尺架 、占座、测微螺杆、锁紧手柄、螺纹套、固定套管、微分筒、螺母 、接头、测力装置、弹簧、棘轮爪、棘轮等部分组成。
1-尺架 2-占座 3-测微螺杆 4-锁紧手柄 5-螺纹套 6-固定套管
7-微分筒 8-螺母 9-接头 10-测力装置 11-弹簧 12-棘轮爪 13-棘轮
外径千分尺的刻线原理及读数方法
1.外径千分尺的刻线原理
固定套管上每相邻两刻线轴向每格长为0.5mm 。
测微螺杆的螺距为0.5mm 。
当微分筒转1圈时,测微螺杆就移动1个螺距0.5mm 。
微分筒圆锥面圆周上共等分50格,微分筒每转1格,测微螺杆就移动m m 01.0500.5m m ,所以千分尺的测量精度为0.01mm 。
2.外径千分尺的读数方法
(1)先读出固定套管上露出刻线的整毫米及半毫米数;
(2)再看微分筒哪一刻线与固定套管的基准线对齐,读出不足半毫米的小数部分;
(3)最后将两次读数相加,即为工件的测量尺寸,见图2-10。
千分尺的工作原理和读数方法
千分尺的工作原理和读数方法千分尺是我们工作中最常用的测量工具之一。
那么千分尺的工作原理和读数方法分别是怎样的呢,以下是搜集并的有关内容,希望在阅读之余对大家能有所帮助!千分尺的工作原理如外径百分尺的工作原理就是应用螺旋读数机构,它包括一对精密的螺纹测微螺杆与螺纹轴套,如图3-1中的3和4,和一对读数套筒固定套筒与微分筒,如图3-1中的5和6。
用千分尺测量零件的尺寸,就是把被测零件置于百分尺的两个测量面之间。
所以两测砧面之间的距离,就是零件的测量尺寸。
当测微螺杆在螺纹轴套中旋转时,由于螺旋线的作用,测量螺杆就有轴向移动,使两测砧面之间的距离发生变化。
如测微螺杆按顺时针的方向旋转一周,两测砧面之间的距离就缩小一个螺距。
同理,若按逆时针方向旋转一周,则两砧面的距离就增大一个螺距。
常用千分尺测微螺杆的螺距为0.5mm。
因此,当测微螺杆顺时针旋转一周时,两测砧面之间的距离就缩小0.5mm。
当测微螺杆顺时针旋转不到一周时,缩小的距离就小于一个螺距,它的具体数值,可从与测微螺杆结成一体的微分筒的圆周刻度上读出。
微分筒的圆周上刻有50个等分线,当微分筒转一周时,测微螺杆就推进或后退0.5mm,微分筒转过它本身圆周刻度的一小格时,两测砧面之间转动的距离为:0.5÷50=0.01(mm)。
由此可知:千分尺上的螺旋读数机构,可以正确的读出0.01mm,也就是百分尺的读数值为0.01mm。
千分尺的读数方法在千分尺的固定套筒上刻有轴向中线,作为微分筒读数的基准线。
另外,为了计算测微螺杆旋转的整数转,在固定套筒中线的两侧,刻有两排刻线,刻线间距均为1mm,上下两排相互错开0.5mm。
千分尺的具体读数方法可分为三步:(1)读出固定套筒上露出的刻线尺寸,一定要注意不能遗漏应读出的0.5mm的刻线值。
(2)读出微分筒上的尺寸,要看清微分筒圆周上哪一格与固定套筒的中线基准对齐,将格数乘0.01mm即得微分筒上的尺寸。
(3)将上面两个数相加,即为百分尺上测得尺寸。

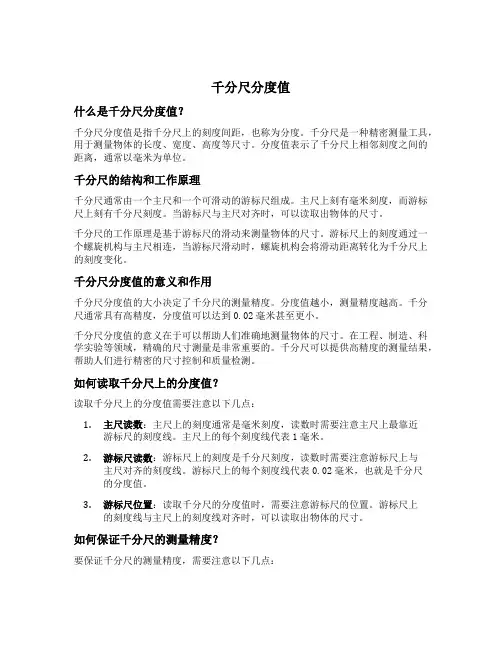

千分尺分度值
千分尺分度值什么是千分尺分度值?千分尺分度值是指千分尺上的刻度间距,也称为分度。
千分尺是一种精密测量工具,用于测量物体的长度、宽度、高度等尺寸。
分度值表示了千分尺上相邻刻度之间的距离,通常以毫米为单位。
千分尺的结构和工作原理千分尺通常由一个主尺和一个可滑动的游标尺组成。
主尺上刻有毫米刻度,而游标尺上刻有千分尺刻度。
当游标尺与主尺对齐时,可以读取出物体的尺寸。
千分尺的工作原理是基于游标尺的滑动来测量物体的尺寸。
游标尺上的刻度通过一个螺旋机构与主尺相连,当游标尺滑动时,螺旋机构会将滑动距离转化为千分尺上的刻度变化。
千分尺分度值的意义和作用千分尺分度值的大小决定了千分尺的测量精度。
分度值越小,测量精度越高。
千分尺通常具有高精度,分度值可以达到0.02毫米甚至更小。
千分尺分度值的意义在于可以帮助人们准确地测量物体的尺寸。
在工程、制造、科学实验等领域,精确的尺寸测量是非常重要的。
千分尺可以提供高精度的测量结果,帮助人们进行精密的尺寸控制和质量检测。
如何读取千分尺上的分度值?读取千分尺上的分度值需要注意以下几点:1.主尺读数:主尺上的刻度通常是毫米刻度,读数时需要注意主尺上最靠近游标尺的刻度线。
主尺上的每个刻度线代表1毫米。
2.游标尺读数:游标尺上的刻度是千分尺刻度,读数时需要注意游标尺上与主尺对齐的刻度线。
游标尺上的每个刻度线代表0.02毫米,也就是千分尺的分度值。
3.游标尺位置:读取千分尺的分度值时,需要注意游标尺的位置。
游标尺上的刻度线与主尺上的刻度线对齐时,可以读取出物体的尺寸。
如何保证千分尺的测量精度?要保证千分尺的测量精度,需要注意以下几点:1.使用前校准:在使用千分尺之前,需要对其进行校准。
校准可以通过将千分尺的游标尺与已知长度的物体进行对比来完成。
校准后的千分尺可以提供更准确的测量结果。
2.正确使用:在测量过程中,需要正确使用千分尺。
将游标尺与主尺对齐时,要注意游标尺的位置,确保准确读取出分度值。
千分尺使用方法
千分尺使用方法
一、千分尺的结构
千分尺由尺架、测砧、测微螺杆、锁紧装置、固定套管、微分筒及测力装置等组成。
二、千分尺的刻线原理与读数方法
1.刻线原理
由于螺旋线移动一圈为30毫米,而微分筒圆周上刻有50条刻线,因此,当微分筒转满一圈时,测微螺杆(即测微螺杆的螺距为0.5毫米)就沿着轴线方向前进或后退0.5毫米。
由于螺旋的螺距相等,因此,当转满50周时,测微螺杆应移动0.5×50=25毫米。
根据这个原理,当被测物件用测砧夹紧后,只要转动微分筒,使测微螺杆沿着轴线方向前进或后退,就可测量出被夹持物的轴向尺寸。
2.读数方法
读数时,以微分筒的端面为基准,读取固定套管下刻度线的相对数值(不是绝对值),并估读到最小分度的十分位。
由于多刻线型千分尺微分筒上有两排刻线,因此,读取时应以活动套管边缘线对准固定套管上的哪一刻度线作为基准来读取。
三、千分尺的使用方法
1.使用前应先检查零点:
缓缓转动微调旋钮D′,使测杆(可动小砧)和测砧(固定小砧)接触,到棘轮发出“喀喀”声时为止,此时可动尺(活动套筒)上的零刻线应当与固定套管上的基准线对正,否则有误差。
2.检查合格后才能开始测量:
根据被测工件尺寸选择合适的测量范围。
四、千分尺的保养与维护
1.千分尺用毕后应擦拭干净并涂上防锈油,装入盒内存放;远离潮湿、振动
和多尘场所;防止重压、冲击和碰撞。
2.经常使用的千分尺应保持清洁,不应在未清洁的情况下测量;每半年应检
查一次零点;长期未用的千分尺应重新校正零点。
千分尺读数
千分尺读数
一、千分尺的结构
千分尺是一种高精度的测量工具,由测砧、测微螺杆、锁紧装置、测力装置和套筒等部件组成。
测微螺杆和测砧紧密配合,可以沿着轴向移动一定距离。
测微螺杆的轴向移动距离即为被测物体的长度、厚度等尺寸。
二、千分尺读数方法
1.将千分尺的测砧和测微螺杆分开,确保测微螺杆处于自由状态。
2.将被测物体放置在测砧上,轻轻旋转紧固装置,确保被测物体固定住。
3.观察测微螺杆,可以看到测微螺杆与测砧之间的刻度线,旋转套筒使其对
准零位刻度线。
4.旋转测力装置,使测微螺杆与被测物体接触,听到“咔嗒”声后停止旋转。
此时,套筒上的刻度值即为被测物体的长度或厚度等尺寸。
5.在读数时,需要注意刻度线的方向,套筒上的刻度线方向要与旋转方向一
致。
三、千分尺的精度和误差
千分尺的精度一般为0.01mm,测量误差通常为±0.01mm左右。
测量误差与测量方法、环境温度、测量力等因素有关,因此在使用千分尺进行测量时需要注意误差的存在。
四、千分尺的使用注意事项
1.使用前应检查千分尺的精度是否符合要求,确认合格后才能使用。
2.使用时应保持千分尺的清洁和干燥,避免受潮和污染。
3.使用时应避免剧烈的撞击和振动,以免损坏千分尺的结构和精度。
4.在使用过程中,应定期进行校准和维护,确保测量结果的准确性和可靠性。
千分尺的规范使用
1千分尺的种类和结构简介2千分尺的基本使用方法3千分尺的读数和使用注意事项4钢丝直径的测量方法和要求固定套筒上有固定刻度;微分筒上有可动刻度;止动旋钮为紧锁装置;微调旋钮为测力装置;千分尺的拿法:2.2使用前,清洁千分尺测微螺杆和测砧的两个端面:具体方法:松开止动旋钮(紧锁装置),转动微调旋钮夹紧一张干净的白纸,然后将干净的白纸抽出,清洁千分尺测微螺杆和测砧的两个端面。
2.3校准千分尺,检查千分尺是否归零:校准要求:每把千分尺使用前必须进行校准,每3个月校准1次,校准有效期3个月,一般由计量室专业计量人员进行校准,千分尺未校准或校准超出有效期后不得使用,校准偏差<0.002mm。
要对读数进行修正,即在最后测长度的读数上去掉“归零误差”。
千分尺不归零的后果:2.千分尺的基本使用方法2.4测量使用:千分尺两个端面清洁干净、校准归零后,松开止动旋钮(紧锁装置),先转动微分筒,在测微螺杆与工件(钢丝)即将接触前,改用转动微调旋钮(测力装置),当听到千分尺“咔咔”三声响声时,说明测微螺杆与工件(钢丝)已经接触,紧锁止动旋钮(紧锁装置),读数。
测量时,被测零件必须在测砧面的中心。
3.1原理:估读位的读法:总有一条估读位刻度线与可动刻度线平齐,该估读位刻度线读数,即为千分尺千分位数值,估读位刻度每格0.001毫米。
估读值:0.005mm3.2读数实例:3.2读数实例:3.2读数实例:3.3读取注意事项:1.反复测量取平均:测量时一般应反复测量几次,读取其平均值作为测量结果。
2.精密测量要适温:测量精密和精度要求很高的工件时,要注意温度的影响,最好在20±1℃下测量。
3.视线垂直刻度格:在读取刻度时,眼睛视线尽可能的垂直于所要读取的刻度格平面,以减少读取的误差。
3.4使用注意事项:使用千分尺时,应先转动微分筒,在测微螺杆与工件(钢丝)即将接触前,必须改用转动微调旋钮(测力装置),并且需要均匀慢速转动微调旋钮,当听到千分尺“咔咔”三声响声时,说明测微螺杆与工件(钢丝)已经接触,需紧锁止动旋钮(紧锁装置),读数。
千分尺的读数方法
千分尺的读数方法千分尺的读数方法是指用千分尺工具测量物体长度或厚度时所采用的读数方法。
千分尺是一种精确度很高的测量工具,通常用于需要高精度测量的工作场合。
它由一个固定刻度外套和一个可滑动的游标组成,刻度以毫米为单位,游标上则刻有千分尺读数,可以测量物体的千分之一毫米。
使用千分尺进行测量时,首先需要将被测物体放置在测量台上,确保物体平稳稳定。
然后,将千分尺的固定刻度外套与游标尺的刻度对齐,使其能够准确读数。
接下来,滑动游标,使其与被测物体接触,并将游标上的刻度与固定刻度对齐。
千分尺的刻度通常被分为十等分,每等分再分为十份,即可称为百份。
因此,每一个小刻度代表0.1毫米,每一大刻度则代表1毫米。
而千分尺上的读数则是从0开始的数字序列,从0到100共有100个。
每个数字表示与固定刻度对齐的情况下所测量的距离。
例如,当游标的刻度位于27时,表示游标与固定刻度相差27个百分点。
此时,需要将游标的刻度值与固定刻度相加,并除以10,即可得到测量结果。
在这个例子中,游标位于27,固定刻度为0,则测量结果为0 + 27 / 10 = 2.7毫米。
在读取千分尺时,需要注意以下几点。
首先,要观察固定刻度和游标的对齐情况,确保准确读数。
其次,注意读数时游标上刻度的值,避免读错。
此外,要注意千分尺的零点校准,确保测量结果的准确性。
如果发现千分尺存在误差,可以进行调整校准,提高测量的精度。
千分尺的读数方法虽然相对简单,但要求操作准确、精细。
因此,在进行相关测量时,需要保证测量环境的稳定性,避免外界因素对测量结果的影响。
同时,对于初学者来说,需要进行适当的练习和熟悉才能掌握准确的读数方法。
总而言之,千分尺是一种用于高精度测量的工具,在工程、制造、科学研究等领域中广泛应用。
正确的使用千分尺并准确读数对于获得准确的测量结果至关重要。
因此,熟悉千分尺的读数方法,并进行实践和练习,是提高测量准确性的重要步骤。
千分尺和游标卡尺的原理和读数
千分尺和游标卡尺的原理和读数千分尺(Vernier Caliper)和游标卡尺(Micrometer)是常见的测量工具,可以用来测量物体的长度、宽度、厚度等尺寸。
它们都采用了游标原理,通过游标的位置来确定测量结果。
千分尺的原理和读数:千分尺由一个主尺和一个游标尺组成。
主尺上有一个固定的刻度尺,游标尺是可以移动的,上面有一个游标。
主尺和游标尺之间的间隙被刻上了一系列的刻度线,这些刻度线被称为千分线。
千分尺的原理是基于游标与主尺之间的相对移动。
千分尺的读数分为两个部分:主尺读数和游标读数。
主尺上的刻度线对应毫米或英寸的刻度,这个读数是通过刻度线对齐主尺上的刻度线来确定的。
而游标上的刻度线与主尺上的刻度线对应的刻度线之间的差距对应了千分尺的读数,即千分毫米。
游标有10个刻度线,每个刻度线代表了0.1毫米的差距。
当游标尺上的刻度线与主尺上的刻度线对齐时,可以确定千分尺的读数。
游标尺的刻度线除了能够与主尺的刻度线对齐,还可以与千分尺上的刻度线对齐,这样可以进一步精确到0.01毫米。
千分尺的读数方法是先读取主尺上的刻度线对应的读数,然后根据游标尺上与主尺对齐或不对齐的刻度线确定游标尺上的读数。
主尺上的刻度线所指的数值就是主尺读数,而游标尺的刻度线所指的数值与千分尺读数对应。
将主尺读数和千分尺读数相加就得到了千分尺的最终读数。
游标卡尺的原理和读数:游标卡尺是一种用于测量更小尺寸的测量工具,它有一个主尺和一个滚动的丝杠螺母机构。
其原理是通过丝杠的旋转和移动来测量物体的尺寸。
游标卡尺的读数方法与千分尺类似,也是分为两个部分:主尺读数和游标尺读数。
主尺上的刻度线对应毫米或英寸的刻度,读数方法与千分尺相同。
而游标尺上的刻度线是沿着螺纹螺距的刻度线,每个刻度线代表0.01毫米或0.001英寸的差距。
游标尺上由两条刻度线组成,一条是固定刻度线,一条是游标刻度线。
游标刻度线是可以移动的,游标上有一个游标杆。
通过调整游标杆的位置,使得游标刻度线与固定刻度线对齐,就可以确定游标尺的读数。
千分尺的及读数实训报告
摘要:本次实训主要针对千分尺的构造、使用方法以及读数技巧进行了深入学习和实践。
通过本次实训,我对千分尺有了更加全面的认识,掌握了千分尺的使用技巧,提高了自己的测量精度。
一、引言千分尺是一种高精度的测量工具,广泛应用于机械加工、精密测量等领域。
在实训过程中,我们通过实际操作,学习了千分尺的构造、使用方法以及读数技巧,提高了自己的测量能力。
二、千分尺的构造1. 牙轮部分:千分尺的牙轮部分包括外圆、内圆和齿条。
外圆与内圆分别固定在千分尺的尺杆和尺尾上,齿条则与尺杆相连。
2. 微动部分:微动部分由齿轮、丝杠和螺母组成。
齿轮与尺杆上的齿条啮合,丝杠与螺母相连,通过旋转螺母,使尺杆移动。
3. 测量部分:测量部分包括量爪、固定爪和刻度尺。
量爪用于测量工件,固定爪用于固定工件,刻度尺用于显示测量结果。
三、千分尺的使用方法1. 准备工作:首先,检查千分尺的精度是否符合要求;其次,将工件放置在测量平台上,确保工件表面平整。
2. 调整测量范围:根据工件尺寸,选择合适的测量范围。
若工件尺寸较小,则选择小范围的千分尺;若工件尺寸较大,则选择大范围的千分尺。
3. 安装千分尺:将千分尺的量爪与工件接触,调整固定爪,使量爪与工件紧密贴合。
4. 调整测量精度:根据测量要求,调整千分尺的微动部分,使量爪移动到所需位置。
5. 读取测量结果:观察刻度尺,读取测量结果。
注意,千分尺的读数方法为:整数部分读取毫米,小数部分读取千分之一毫米。
四、读数技巧1. 确保视线与刻度尺平行,避免视差误差。
2. 仔细观察刻度尺,确保读取准确。
3. 注意千分尺的读数规则,如毫米、千分之一毫米等。
4. 如有疑问,可借助放大镜观察刻度尺。
五、实训成果通过本次实训,我掌握了千分尺的构造、使用方法以及读数技巧。
在实际操作过程中,我提高了自己的测量精度,为今后的学习和工作打下了坚实基础。
六、总结本次实训让我对千分尺有了更加深入的了解,提高了自己的测量能力。
在今后的学习和工作中,我将不断总结经验,提高自己的实际操作技能。
千分尺使用说明书
千分尺使用说明书导言:千分尺是一种常用的测量工具,被广泛应用于制造业、建筑业以及科研领域。
它具有测量精度高、读数直观等特点,是进行精密测量的必备工具之一。
本说明书将详细介绍千分尺的基本结构、使用方法以及注意事项,以帮助用户正确并有效地使用千分尺。
一、千分尺的基本结构1. 主体结构:千分尺的主体由外壳、游标、滚轮、刻度尺等部分组成。
外壳一般由金属或塑料制成,用于保护内部结构。
游标是千分尺的测量元件,用于读取被测量物体的尺寸。
滚轮用于推动游标的移动,从而完成测量过程。
刻度尺上刻有尺寸标度,用于读取尺寸值。
2. 读数原理:千分尺的读数原理是通过游标和滚轮的相对运动来测量被测量物体的尺寸。
滚轮转动的圈数和游标所在位置的刻度值相加即可得到尺寸的测量值。
二、千分尺的使用方法1. 准备工作:在使用千分尺之前,需要检查千分尺的外观是否完好,防止出现刮伤或损坏的情况。
同时,还需要进行零点校准,确保千分尺的零位与实际测量物体的零位保持一致。
2. 测量操作:将被测量物体放置在千分尺的测量平台上,用手轻轻按住物体,使之与尺寸标度平行。
通过滚轮将游标推动到与被测量物体相接触的位置,并使游标与刻度尺相对准。
确保游标与刻度尺的刻线完全重合。
3. 读取尺寸值:通过读取刻度尺上游标所在的刻度值,并加上滚轮转动的圈数,即可得到被测量物体的尺寸值。
一般情况下,尺寸值会包括整数和小数部分,小数部分代表滚轮转动的圈数。
三、千分尺的注意事项1. 使用时要小心操作,避免过度用力,以免损坏千分尺的结构或影响测量精度。
2. 在测量过程中,保持千分尺与被测量物体的相对平行,以确保测量结果的准确性。
3. 每次使用完毕后,及时清理千分尺的外表面及内部结构,防止灰尘或污垢对测量精度的影响。
4. 千分尺应妥善保管,避免长时间暴露在湿度较高或腐蚀性气体环境中,以免造成损坏。
5. 定期对千分尺进行检验和校准,确保其测量精度符合要求。
结语:千分尺作为一种常用的测量工具,在各个行业都有广泛应用。
千分尺的读数和图解
千分尺的读数和图解
千分尺是比游标卡尺更精密的长度测量仪器,适用于测量产品的外尺寸(长度、宽度、厚度)等,量程范围在0~25mm之间.
千分尺的读数方法图解
1、千分尺有很多种,常见的为外径千分尺,用来测量所测物的外尺寸,它有测钻、测微螺杆、锁紧装置、固定套筒、微分筒及棘轮组成。
千分尺
2、读数前检查。
测钻应该光滑平整,且微分筒能够灵活转动。
3、校零。
要保证微分筒前沿与横刻线对其,主轴刻度基线与微分筒的零刻线对齐。
千分尺刻度表
4、测量物体时,首先旋转棘轮将测钻与测微螺杆的距离调到稍大于物体尺寸,然后将被测物放入其中,慢慢旋转棘轮至发出咔咔声时方可开始读数。
千分尺外径
5、千分尺主要刻度标识如下:
千分尺主要刻度标识
6、千分尺读数=固定套管主尺读数+微分筒上读数,实例如下(若读数中遇到套管主尺的0.5mm刻度线与微分筒前沿处于似压非压的情况,应根据微分筒上读数来确定其是否计入读数,若微分筒上读数大于或等于0则计入读数,否则不计入读数)。
千分尺读数方法
特别提示
1.千分尺主尺每格1mm,微分筒每格0.01mm,千万不要弄错!
2.读数的时候要注意视线与刻度垂直,否则读出来的数据会产生误差。
外径千分尺的读数原理和读数方法
外径千分尺的读数原理和读数方法
宝子们,今天咱们来唠唠外径千分尺这个小玩意儿的读数原理和读数方法。
先说说读数原理哈。
外径千分尺呢,它是通过螺旋副的运动来进行精密测量的。
简单来讲,千分尺里面有个精密的螺杆,这个螺杆旋转的时候呢,它会带动测微螺杆沿着轴线方向移动。
它的螺距是固定的哦,通常是0.5毫米。
螺杆旋转一周,测微螺杆就会移动0.5毫米。
但是呢,千分尺的微分筒上有50个等分刻度。
这就意味着螺杆每旋转一小格,也就是1/50周,测微螺杆就会移动0.5毫米除以50,也就是0.01毫米。
这就是为啥它能精确到0.01毫米啦,是不是很神奇呢?
再来说读数方法。
拿到千分尺,先看固定套筒上的刻度。
这个刻度呢,上面每一格代表1毫米。
如果在固定套筒上看到刻度线在两个毫米数之间,那先确定小的那个毫米数。
然后再看微分筒上的刻度。
微分筒上的刻度是一圈一圈的,找到和固定套筒的基准线对齐的那条刻度线。
这个刻度线对应的数值就是0.01毫米的倍数啦。
比如说,微分筒上的刻度线是20,那就是0.20毫米。
最后把固定套筒上的毫米数和微分筒上的数值加起来,就是测量的结果啦。
比如说,固定套筒上看到的是5毫米多一点,然后微分筒上对齐的刻度线是30,那这个外径千分尺的读数就是5.30毫米。
宝子们,其实也不难对不对?只要多练习几次,就能够熟练掌握外径千分尺的读数啦。
可别被它一开始的复杂样子给吓到咯。
千分尺 测量原理
千分尺测量原理
千分尺是一种常用的测量工具,它可以精确地测量物体的长度、宽度
和高度等尺寸。
千分尺的测量原理是利用螺旋原理和机械传动原理,
通过读数盘和游标尺来测量物体的尺寸。
千分尺的主要组成部分包括主体、测量杆、读数盘和游标尺。
主体是
千分尺的主要部分,它由两个测量杆和一个读数盘组成。
测量杆是千
分尺的测量部分,它可以伸缩,用来适应不同尺寸的物体。
读数盘是
千分尺的显示部分,它可以显示物体的尺寸。
千分尺的测量原理是利用螺旋原理和机械传动原理。
当测量杆伸缩时,它会带动螺旋齿轮旋转,螺旋齿轮又会带动读数盘旋转。
读数盘上有
一个游标尺,游标尺上有刻度,可以用来读取物体的尺寸。
当测量杆
伸缩时,游标尺也会移动,移动的距离就是物体的尺寸。
千分尺的测量精度非常高,可以达到0.01毫米。
它的使用方法也非常简单,只需要将测量杆放置在物体上,然后读取游标尺上的刻度即可。
但是,在使用千分尺时需要注意一些事项,比如要保持千分尺的清洁
和干燥,避免碰撞和摔落,以免影响测量精度。
总之,千分尺是一种非常实用的测量工具,它的测量原理是利用螺旋
原理和机械传动原理,通过读数盘和游标尺来测量物体的尺寸。
千分尺的测量精度非常高,使用方法也非常简单,但在使用时需要注意保持清洁和干燥,避免碰撞和摔落。
千分尺的读数方法简单
千分尺的读数方法简单千分尺是一种测量工具,它通常由带有刻度的主尺和附着在主尺上的游标组成。
千分尺的读数方法非常简单,下面我将详细介绍。
首先,让我们先了解一下千分尺的结构。
千分尺的主尺上通常刻有毫米或英尺的刻度,而游标则刻有千分尺的刻度。
主尺上的每个刻度代表一个单位长度,而游标上的每个刻度代表千分之一单位长度。
这就是千分尺的基本结构。
在使用千分尺时,先将主尺对准需要测量的物体的一端,然后用手指保持千分尺的稳定。
接下来,通过观察游标和主尺的相对位置来读取尺寸。
为了读取千分尺的尺寸,我们需要注意以下几个步骤:1. 读取主尺上最接近游标所在位置的刻度线。
如果游标位于两个刻度之间,应该根据游标所在位置的刻度线的方向来判断应该取较大的刻度还是较小的刻度。
2. 然后,观察游标上与主尺最接近的刻度线。
这个刻度线通常与主尺上的一条刻度线对齐,我们称之为精确读数线。
3. 接下来,观察游标上与精确读数线对齐的刻度线。
我们需要注意游标刻度线的位置,以判断游标相对于精确读数线的偏移量。
4. 最后,将主尺上的读数和游标上的偏移量相加,就可以得到千分尺的最终读数。
需要注意的是,在读取千分尺的最终读数时,我们还需要考虑到毫米或英尺的单位。
在国际标准下,一般使用毫米作为长度单位。
此外,千分尺的精确度非常高,通常可以测量到千分之一毫米的尺寸。
因此,在使用千分尺进行测量时,需要保持仔细、准确的态度,并且尽量避免因操作不当而引起的误差。
总结起来,千分尺的读数方法是通过观察主尺和游标上的刻度,并结合偏移量来确定测量尺寸。
需要注意保持稳定,仔细观察刻度线的位置和方向,并正确处理单位。
通过正确使用千分尺,我们可以准确测量物体的尺寸,提高测量的精确度。
希望这篇文章对您理解千分尺的读数方法有所帮助。
如果您有任何问题,可以随时向我提问。
千分尺的工作原理和读数方法
千分尺的工作原理和读数方法嘿,朋友们!今天咱来聊聊千分尺这玩意儿的工作原理和读数方法。
你说千分尺像不像一把超级精准的小尺子呀?它可神奇啦!千分尺主要是由一个尺架、一个测砧、一个测微螺杆、一个固定套筒、一个微分筒和一个测力装置组成的。
这就好像是一个小团队,每个部分都有自己独特的作用呢。
那它是怎么工作的呢?其实啊,就像是一场微妙的舞蹈。
测微螺杆和微分筒就像是一对默契的舞伴,测微螺杆慢慢地转动,微分筒就跟着一起动。
当我们把要测量的东西放在测砧和测微螺杆之间时,就好像是给它们搭建了一个舞台,它们就开始精确地测量啦!
说到读数方法,这可有点讲究哦!固定套筒上有刻度,微分筒上也有刻度,这就像是一场数字的游戏。
我们先看固定套筒上的刻度,找到整数部分,然后再看微分筒上的刻度,找到小数部分。
这就像是在一堆数字中找到属于我们的答案。
比如说,我们看到固定套筒上的刻度是 5,微分筒上的刻度在 20 后面一点点,那读数不就是 5 点几嘛!是不是很简单?哎呀,这可比猜谜语容易多啦!
你想想看,要是没有千分尺,我们怎么能那么精确地测量那些小小的东西呢?它就像是我们的眼睛,能帮我们看到那些微小的细节。
而且啊,用千分尺的时候可得小心点,就像对待宝贝一样。
不能太用力啦,不然会把它弄坏的。
也不能随便乱放,万一掉地上摔坏了,那不就可惜了嘛!
总之呢,千分尺是个非常重要的工具,它能让我们的测量更加准确,让我们的工作和学习更加顺利。
所以啊,大家一定要好好掌握它的使用方法哦!学会了它,就像是拥有了一把打开精确世界大门的钥匙,能让我们看到更多的精彩呢!怎么样,是不是对千分尺更感兴趣啦?赶紧去试试吧!。
千分尺读数方法
千分尺读数方法在工程测量中,千分尺是一种常用的测量工具,用于精确测量物体的长度、宽度和高度等尺寸。
在使用千分尺进行测量时,正确的读数方法非常重要,只有准确读数才能保证测量结果的准确性。
下面将介绍千分尺的读数方法,希望能对大家有所帮助。
首先,我们需要了解千分尺的基本结构。
千分尺通常由主尺、游标尺和刻度盘组成。
主尺是千分尺的主体,上面刻有毫米或英寸的刻度,游标尺是可以在主尺上滑动的尺子,用于读取毫米后面的小数部分,刻度盘用于读取游标尺上的刻度值。
在进行测量时,首先要将被测物体放置在千分尺的测量面上,然后用游标尺轻轻夹住被测物体,使其与主尺贴合。
接下来,我们可以通过刻度盘上的刻度值来读取主尺上的刻度值,通常刻度盘上的一个刻度代表0.1毫米,这样就可以精确到0.1毫米进行测量。
在读取千分尺的刻度时,需要注意以下几点,首先,要保持视线与刻度平行,以避免视觉误差;其次,要确保游标尺和主尺完全贴合,不能有缝隙;最后,要仔细观察刻度盘上的刻度值,可以用放大镜来帮助读取,确保准确度。
另外,还有一种常见的千分尺读数方法是反向读数法。
在反向读数法中,我们先读取游标尺上的刻度值,然后再加上主尺上的刻度值,这样就可以得到完整的测量结果。
这种方法在一些特殊情况下非常有用,可以帮助我们更加灵活地进行测量。
总的来说,千分尺是一种非常精密的测量工具,正确的读数方法对于保证测量结果的准确性至关重要。
在使用千分尺进行测量时,我们需要注意保持仪器的清洁和精准,避免碰撞和摔落,以免影响测量精度。
希望大家在工程测量中能够熟练掌握千分尺的读数方法,提高测量的准确性和精度。
千分尺的刻线原理及读数
千分尺的刻线原理及读数t千分尺是常用的精密量具,最小单位为0.01mm。
千分尺主要由尺弓、尺身、套管、棘轮、夹紧装置、测砧等部分构成。
测砧为硬质合金材质;尺弓的反色处为护板,为胶木所制。
千分尺是将的刻线原理是:尺身内有一螺距为0.5mm的精密螺杆,每转一圈为0.5mm,套管均分为50格,这样每转一格则为0.01mm。
尺身上每格为1mm,下面的刻线是在上面每毫米刻线的中间,即0.5mm处。
千分尺是将旋转运动转换为直线位移。
u千分尺的读数。
转动棘轮,先将两个测砧紧贴在一起,听见棘轮打滑时的“嗒,嗒……”声时,即表示贴紧了,观查套管上的“0”位与尺身上的“0”位是否重合。
不重合,则要调整“0”位至吻合。
根据测量的大小,转动套管,接近测量大小时,再转动棘轮,进行测量。
注意:用力轻柔。
直至“嗒,嗒……”声起,锁紧夹紧装置,开始读数。
v先读尺身上的数为18mm,套管的边沿如在下面刻线之后还需加上0.5mm(套管边沿如在上面刻线之后则不必),再读套管上的数为33,那么:18+0.5+0.33=18.83mmw千分尺的使用与保养。
千分尺为精密量具,使用时需轻拿轻放,不可跌落或磕碰。
测量时,手拿尺弓,握住尺弓上的护板,距离远时先转动套管,快接近时再转动棘轮,当听到有声音时,锁紧夹紧装置,再进行读数。
特别注意:观察套管边沿线是在尺身的上刻线之后?还是在下刻线之后?如是在下刻线之后要加上0.5mm。
不用时,要涂上防锈油,平放在盒内。
当温度太高时,应先在测量环境的温度下进行同温半小时,再进行测量活动。
\ 一步一个脚印。
千分尺的读数方法简述
千分尺的读数方法简述
读数时,先以微分筒的端面为准线,读出固定套管下刻度线的分度值,只读出以毫米为单位的整数,再以固定套管上的水平横线作为读数准线,读出可动刻度上的分度值,读数时应估读到最小刻度的十分之一,即0.001毫米。
如果微分筒的端面与固定刻度的下刻度线之间无上刻度线,测量结果即为下刻度线的数值加可动刻度的值。
千分尺又称为测微螺旋量具,是利用螺旋副的运动原理进行测量和读数的一种测微量具,千分尺是机械加工、五金加工、电子行业等测量中最常用的精密量具。
那么千分尺的读数方法是什么呢?下面一起来了解一下。
读数方法
读数时,先以微分筒的端面为准线,读出固定套管下刻度线的分度值,只读出以毫米为单位的整数,再以固定套管上的水平横线作为读数准线,读出可动刻度上的分度值,读数时应估读到最小刻度的十分之一,即0.001毫米。
如果微分筒的端面与固定刻度的下刻度线之间无上刻度线,测量结果即为下刻度线的数值加可动刻度的值;如微分筒端面与下刻度线之间有一条上刻度线,测量结果应为下刻度线的数值加上0.5毫米,再加上可动刻度的值。
总的来说,读数时,先以微分筒的端面为准线,读出固定套管下刻度线的分度值,只读出以毫米为单位的整数,再以固定套管上的水平横线作为读数准线,读出可动刻度上的分度值,读数时应估读到最小刻度的十分之一,即0.001毫米。
