一套完整的电梯五方通话系统方案清单、图纸
电梯五方通话模拟对讲系统布线图
2、电梯机房至监控中心之间的布线（包括线材、线管及敷设工程）由客户按大楼结构尺寸负责，并且客户需协助电梯安装单位完成该功能的安装调试。
3、敷线线缆为：PVC护套屏蔽软电缆0.75mm2的2芯电缆，型号为RVVP2
×。
4、此图适用于整个项目仅有6台或6台以下电梯的情况。
5、监控中心预留的通讯线需在到达对讲主机后，再多预留2米以上线缆；电梯机房预留的通讯线需在到达电梯控制柜后，再多预留2米以上线缆。
6、电梯机房到监控中心的最远布线距离不能超过2km。
7、对于无机房电梯，电梯的控制柜一般放置在地面1楼井道内。
湘豪大厦电梯五方通话施工方案
电梯五方通话施工方案根据技术监督部门对电梯检验标准的要求，本大厦内的所有电梯必须实现“五方通话”功能。
“五方通话”功能主要是通过电梯自带的对讲系统，进行五个地方的通话：( 1)电梯轿厢，( 2)电梯轿厢顶，( 3)电梯底坑，( 4)电梯机房，( 5)值班室。
因此，需要将南北栋电梯控制机房内控制柜的电话接口与南栋设备层的弱电总控机房的程控交换机用电话线缆连接起来。
湘豪大厦南栋共有电梯6 台，分属2 个电梯控制机房；北栋共有电梯8 台，分属3 个电梯控制机房，其用途及控制关系如下表所示：北栋南栋机房编号机房1 机房2 机房3 机房1 机房2 电梯类型消防梯货梯客梯消防梯客梯电梯数量1台1台5台运行范围30F~-3F29F~-3F29F~-3F29F~-3F30F~-3F29F~-3F电话线单控，群控，群控，单控，群控，根数1根6芯4根6 芯2根6 芯1 根6 芯4根6芯{(6*2+9)/6}{(1*2+9)/{(5*2+9)/6}6} 电话线(1+4+2)*198=1400 米(1+4)*118=600米长度视频电缆(1+4+2)*198=1400米(1+4)*118=600 米门禁信号(1+4+2)*198=1400 米(1+4)*118=600米控制线按厂家提供的技术要求，南北栋消防梯独立控制各需要6 根电话线，客梯与货梯采用群控方式，需要x*2+9 根电话线，其中x为电梯数量。
因此，所需电话线总根数如上表所示。
电话线采用6 芯RVV6x1/ 30."75 规格的线缆。
北栋电梯机房的电话线缆经由北栋弱电井至设备层，穿过设备层桥架至南栋弱电控制机房。
北栋电梯机房（32F）到南栋弱电控制机房（EF）的放线长度大约为（32-5）层*4 米/层+90 米（设备层横向距离）=198 米。
南栋电梯机房的电话线缆经由南栋弱电井至南栋弱电控制机房。
南栋电梯机房（32F）到南栋弱电控制机房（EF）的放线长度大约为（32-5）层*4 米/层+10米（设备层横向距离）=118米。
电梯三方通话五方通话系统手册
电梯三方通话五方通话系统手册®泉州市新起点电子科技有限公司电梯五方通话使用手册（安装和使用前必须详细阅读此书）1、前言1.1在安装使用电梯专用对讲机前,请详细阅读此操作说明书，并保留它作以后参考。
1.2电梯专用对讲机系统将在电梯应急或检修被运用，内置副机安装在每一个轿厢内，外置副机安装于轿顶、井底，主机安装在机房控制柜壁、监控室、值班室、轿顶、井底等。
1.3此对讲机特点：噪音小、衰减少、声音响亮。
此对讲机系统可实现多方对讲。
2.操作2.1从轿厢副机呼叫主机时，按轿厢操作面板上紧急呼叫按钮，主机响铃，拿起话筒即可与轿厢对讲。
2.2对讲主机对轿厢对讲时，拿起话筒即可与电梯轿厢副机通话。
此时对讲状态指示灯亮。
2.3主机间呼叫时，拿起听筒按主机呼叫键，其他主机响铃并亮指示灯，拿起听筒即可通话。
3.主要参数3.1工作电压:DC12V3.2 噪音电压:≤10mV3.3响铃声级:≥70dB4.使用条件4.1环境温度：-10℃～60℃4.2相对湿度:20%～95%导线截面积 (单位：mm) 0.3 0.5 0.75 1通话距离 (单位：M) ≤480 ≤800 ≤1200 ≤16004.4环境噪音：60dB4.5布线数：25.线材要求要求所有连接线采用国标线、多芯平行线即可满足一般的工程要求。
当走线与强动力线等干扰严重的环境混合布线时，则应采取屏蔽措施。
6.安装主机安装尺寸示意图6.1在控制柜壁钻上下相距178.5mm或179.6mm（97mm或80mm），Φ4mm×2的安装孔，再安装底座。
6.2在主机底面接好线。
把主机挂在底座上。
对讲机副机安装尺寸示意图6.3把对讲内置副机安装于轿厢操纵箱内，安装时要预留传送孔。
6.4按上图把从机房对讲主机来的连接线对应接上，EB1、EB2接呼叫按钮。
6.5按对讲呼叫按钮，呼叫主机，试听对讲声音是否良好。
如果有“嗡嗡”响，请检查扬声器和麦克风传声口是否封住。
一套完整的电梯五方通话系统方案（清单、图纸）

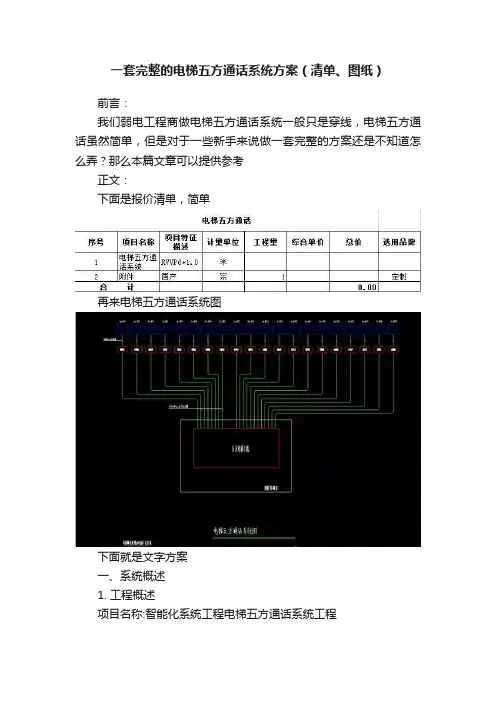

一套完整的电梯五方通话系统方案（清单、图纸）前言：我们弱电工程商做电梯五方通话系统一般只是穿线，电梯五方通话虽然简单，但是对于一些新手来说做一套完整的方案还是不知道怎么弄？那么本篇文章可以提供参考正文：下面是报价清单，简单再来电梯五方通话系统图下面就是文字方案一、系统概述1. 工程概述项目名称:智能化系统工程电梯五方通话系统工程建设单位:项目实施应实现的目标：为小区电梯群建设一套先进、严密、实用、美观、性能稳定的可联网电梯五方通话系统。
2. 设计标准和范围2.1 设计依据的标准设计涉及的计量单位采用国际单位SI制,设计涉及的所有设备和材料，除专门规定外，均依照下列标准规范进行设计，制造、检验和试验。
2.2 设计范围:电梯五方通话系统工程3. 设计原则设计遵循以下原则：※一次性完成系统的总体规划与设计，并按计划实施;※先进性和成熟性的统一，性能上应具有很高的安全性，可靠性；※集成化原则，应选择高度集成的设备，便于控制、管理和维护;※可靠性原则，工作稳定可靠，并能适应昼夜全天候工作;※高的性能价格比。
二、电梯五方通话系统工程电梯的安全始终都是放在第一位的，一个完善电梯五方通话系统（有叫做电梯紧急求救系统）是保障电梯安全运行的一个组成部分。
一旦电梯出现了故障，被困在电梯中的人员可以通过电梯五方通话系统，与管理中心或外界联系，以便及时地解救被困人员，确保每一个住户的生命安全。
安全是本系统最大的意义，给乘电梯人员创造一个安全的电梯环境是本系统的目的所在。
电梯五方通话系统是根据《电梯制造及安装安全规范》GB7588-2003专门设计的产品。
它针对电梯群的特点进行功能规划，如多方内部呼叫通话、任意双向互通对讲、电梯轿厢紧急求助，轿厢主机群呼，可视电梯管理机的运用电梯群联网等等，把单纯电梯紧急呼叫提升到多功能综合管理的层面上，对提高电梯安全运行、故障的事后解救构建了一个安全、便利的环境。
三、联网系统的布线及要求电梯联网系统的布线是电梯群五方通话系统的重要组成部分，它犹如在小区内建立一条“信息高速公路”，电梯群五方通话系统内的各种信号在这条“信息高速公路”上畅通无阻，使整个小区电梯群五方通话系统协调、稳定、可靠地运行。
电梯五方通话系统详解
电梯五方通话系统详解在弱电工程中，电梯五方通话对讲是弱电中最常见的系统之一，但做过弱电都知道，弱电公司基本只负责布线，常用4芯屏蔽线，如:RVVP4×1.0居多，设备安装一船般由电梯公司负责，调试也是电梯公司搞定，如果在调试过程中出现线路问题，弱电公司配合排查处理，所以，五方通话对讲系统在弱电并不是重要的系统。
但在电梯验收中是一个非常重要一个环节。
什么是电梯五方通话？电梯五方通话是指电梯对讲系统中管理中心主机、电梯轿厢、电梯机房分机、电梯顶部、电梯井道底部五方之间进行的通话，其中与电梯乘坐人员关系最为密切是轿厢与管理中心主机之间的通话。
电梯五方通话有什么作用？电梯紧急报警装置的作用是当电梯出现困人故障时，被困人员能够简单迅速得使用该装置与外界取得联系。
特别是在未带手机或没有信号手机无法使用时更为重要。
电梯五方功能电梯五方对讲是一种专用于电梯轿厢、电梯控制机房、管理中心之间的对讲。
可实现三方甚至五方的通话，属于安防对讲行业中的一个系列。
其功能如下：1、可以通过增加电梯对讲机，实现监控中心或值班室、机房、轿厢、轿顶、坑底多方通话。
2、电梯内主动呼唤主机后通过交换机的管理可实现一对一的通话。
3、工程接口齐全。
4、如果中控机主动通话，交换机所管理的多部电梯同时接收，而且多部电梯里的说话全部传回中控台。
5、当某部电梯产生故障时，呼唤中控机后，中控机所得到的故障电梯唆使是交换机所管理的电梯全部，不能精确到哪一部电梯呈现故障，但能够通过一对一对讲与轿厢内人员确认故障电梯位置。
备注1、机房对讲主机及监控中心对讲主机一般由电梯厂家提供。
2、电梯机房至监控中央之间的布线（包孕线材、线管及敷设工程）一般由弱电智能化施工单位完成。
3、敷线线缆为：PVC护套屏蔽软电缆1.0mm2的2芯电缆，型号为RVVP2×1.0。
4、监控中央预留的通信线需在抵达对讲主机后，再多预留2米以上线缆；电梯机房预留的通讯线需在到达电梯控制柜后，再多预留2米以上线缆。
电梯数字五方通话方案
使用方法
1、值班室主机呼叫电梯分机时，摘机拨电梯分机号码，按呼叫键后，便可 实现单独呼叫。按 0***则对***号电梯内部进行群呼操作，优先接通轿厢主机， 如其余分机需介入通话，则拿起话筒，按相应需要呼叫的终端介入通话。
声。若占线，分机听筒内应有忙音提示。
2、接听。分机振铃表示有呼叫，摘机后便可以进行通话，讲完话后挂机。
5.3 底坑、轿顶分机：
概述
底坑、轿顶分机是安装在电梯底坑、轿顶的电梯 分机，它分别具有 4 个呼叫键，可以分别呼叫值班室、 轿厢主机、轿顶（底坑）分机、机房分机，当值班室 或电梯轿厢主机按群呼键时，所有分机同时振铃，不 管哪一台分机摘机都可以与管理机或电梯轿厢主机通 话，可以实现管理机或电梯轿厢主机一对多广播。另 外底坑分机也可以接受值班室、轿顶分机、机房分机
功能 能单独呼叫电梯轿厢主机并能实现清晰双向对讲。
能单独呼叫电梯轿顶分机并能实现清晰双向对讲。
能单独呼叫电梯底坑分机并能实现清晰双向对讲。
能单独呼叫值班室并能实现清晰双向对讲。
能接收电梯轿厢主机、轿顶分机、底坑分机、值班室等呼叫并能实现清晰双向对 讲。
使用方法 1、呼叫。摘机、按要呼叫的按键即可实现呼叫。呼叫后分机听筒内应有回铃
3. 系统设计
本系统是一种总线制全数字双向对讲报警系统。总线制全数字双向对讲 报警系统是采用数字编码技术和双向通讯传输技术，整个系统能双向通讯， 即轿厢、轿顶、底坑、机房分机能向管理机呼叫，且值班室也能呼叫各电梯 分机，电梯通讯系统中各设备间均可以实现双向呼叫和通话。并能实现值班 室或轿厢主机对电梯中各分机的群呼功能。系统声音线路采用 CAN 总线双线 制，保证通话高质量。由于是全数字双向系统，所以具有较强的系统功能， 可实现实时监测线路中的故障设备，较高的抗干扰性，一对一通话，广播呼 叫，录音功能，来电显示等功能。
日立电梯五方通话布线要求(布线原理图--附于买卖合同_V2_)
数字对讲系统布线示意图
11、如客户负责的布线部分需委托卖方完成，具体方案及价格需按客户实际要求，另行协商确定。
注：1、图中机房对讲主机及监控中心对讲主机由卖方提供；
2、电梯机房至监控中心之间的布线（包括线材、线管及敷设工程）由客户按大楼结构尺寸负责，并且客户需协助电梯
安装单位完成该功能的安装调试。
3、 敷线线缆为：PVC 护套屏蔽软电缆0.75mm 2
的2芯电缆，型号为RVVP2×0.75。
屏蔽网必须全线贯通。
4、此图适用于整个项目仅有6台或6台以下电梯的情况。
5、监控中心预留的通讯线需在到达对讲主机后，再多预留2米以上线缆；电梯机房预留的通讯线需在到达电梯控制柜后，再多预留2米以上线缆。
6、电梯机房到监控中心的最远布线距离不能超过2km。
7、对于无机房电梯，“机房对讲主机”设置在检修柜（IP 柜）内。
8、通讯线路单根内阻平均每百米不高于4Ω。
9、布线必需达到以下检测要求
绝缘表
500V 档分别测量接地线对黑线、白线及黑白两线间阻值，应在0.02M Ω以上。
万用表
交流电压档测量黑、白线与接地线间的感应电压在48V 以内（电梯系统带电时测量）
直流电压档测量黑、白线与接地线间及黑白两线间电压应为零
短接各机房对讲主机通讯总线，在监控中心测量黑线、白线间阻值，应在120Ω之内
10、如客户负责的布线部分需委托卖方完成，具体方案及价格需根据客户的实际要求，另行协商确定。
模拟对讲系统布线示意图。
电梯五方通话系统方案
电梯五方通话系统解决方案目录一、电梯五方对讲系统概述 (3)1、系统简介 (3)2、产品优势 (4)二、电梯五方对讲功能介绍 (4)1、系统功能介绍 (4)2、主要设备接口说明 (5)三、电梯五方对讲系统拓扑图 (9)四、电梯五方对讲系统主要设备技术参数 (9)1、视频话机 (9)2、电梯对讲转接模块 (11)六、注意事项： (12)一、电梯五方对讲系统概述1、系统简介倍加信科技电梯五方对讲管理系统是在传统电梯对讲系统基础上的一次全新升级，突破了模拟、FM调频系统存在的技术障碍，实现联网在模/数交替的过程中，继承了模拟、FM调频系统的优点，使系统焕发新的生命力，满足未来几年之内电梯专用对讲系统性能、功能的需求。
该系统采用国际标准语音SIP协议，通过TCP/IP网络技术将音视频信号以IP包的协议形式在局域网或广域网上进行传送，是一套纯数字传输的双向音频扩音和单双向视频传输的综合系统，彻底解决了传统对讲系统存在的音质不佳、维护管理复杂、传输距离短、互动性差、只闻其声不见其人等问题。
该系统设备使用简单，安装扩展方便，有网络的即可接入，网通四海。
2、产品优势倍加信新一代电梯五方对讲是一款更贴近客户需求的产品！产品采用TCP/IP信号传输、配合服务器使用可让产品更加智能、更加实用。
产品对比优势如下：一、传统有线对讲功能单一电梯厂商预装控制中心线路维护困难维护施工成本高二、电梯无线对讲产品稳定性差容易受干扰语音质量差用户体验不好无拓展性二、电梯五方对讲国际通信标准：SIP 2.0（IMS）保留原模拟四方对讲（改造）随IP监控布线电信级品质要求高清音视频服务适合大规模部署(云架构)二、电梯五方对讲功能介绍1、系统功能介绍➢国际标准语音SIP协议：产品可局域网传输也可广域网部署集中通信管理。
➢五方对讲：实现模拟通话器与IP视频话机双向通话，并有回声消除功能➢兼容电梯自带模拟通话器：兼容市面80%电梯自带模拟通话器，兼容情况下电梯自带通话器无须更换，节约成本、方便安装。
电梯五方对讲方案
2.系统设备选型符合国家标准，具备相关认证；
3.通信网络合法合规，确保信息安全；
4.系统运行过程中，严格保护乘客隐私。
五、实施与验收
1.按照本方案制定实施计划，明确责任分工、时间节点和验收标准；
2.在电梯五方对讲系统建设过程中，确保工程质量，遵守施工规范；
（6）指挥调度：紧急救援部门端设备可对救援任务进行指挥调度。
5.系统管理
（1）物业公司负责电梯五方对讲系统的日常维护与管理；
（2）监管部门负责对电梯五方对讲系统的运行情况进行监督与检查；
（3）紧急救援部门负责电梯紧急救援工作的协调与指挥；
（4）定期对电梯五方对讲系统进行检修，确保系统设备正常运行。
四、合法合规性
-紧急救援部门端：紧急救援部门的固定通信设备。
2.设备选型
-乘客端：选用具备紧急呼叫、通话功能的设备，安装于易于操作的电梯内部位置。
-维修人员端：选用具备通话、短信功能的移动通信设备。
-物业公司端：选用具备通话、录音、短信功能的固定通信设备。
-监管部门端：选用具备通话、录音、短信、数据查询功能的固定通信设备。
（5）紧急救援部门端：选用具备通话、录音、短信、指挥调度功能的固定通信设备。
3.通信网络
采用有线与无线相结合的通信网络，确保电梯五方对讲系统的稳定性和可靠性。
（1）有线通信：利用现有宽带网络，实现物业公司、监管部门和紧急救援部门之间的通信；
（2）无线通信：利用移动通信网络，实现乘客端与维修人员端、物业公司端、监管部门端和紧急救援部门端之间的通信。
-紧急救援部门端：选用具备通话、录音、短信、指挥调度功能的固定通信设备。
3.通信网络
电梯五方通话布线原理图
电梯五方通话布线原理图
经常有朋友问到关于五方通话方面的问题，这个在弱电vip群里面前段时间也经常讨论到，今天我们就来了解五方通话的原理。
五方通话指电梯对讲系统中管理中心主机、电梯轿厢、电梯机房、电梯顶部、电梯底部这五方之间进行的通话。
注：
1、图中机房对讲主机及监控中心对讲主机由卖方提供；
2、电梯机房至监控中心之间的布线（包括线材、线管及敷设工程）由客户按大楼结构尺寸负责，并且客户需协助电梯安装单位完成该功能的安装调试。
3、敷线线缆为：PVC护套屏蔽软电缆0.75mm2的2芯电缆，型号为RVVP2×0.75。
4、此图适用于整个项目仅有6台或6台以下电梯的情况。
5、监控中心预留的通讯线需在到达对讲主机后，再多预留2米以上线缆；电梯机房预留的通讯线需在到达电梯控制柜后，再多预留2米以上线缆。
6、电梯机房到监控中心的最远布线距离不能超过2km。
7、对于无机房电梯，电梯的控制柜一般放置在地面1楼井道内。
8、通讯线路单根内阻平均每百米不高于4Ω。
9、布线必需达到以下检测要求
绝缘表500V档分别测量接地线对黑线、白线及黑白两线间阻值，应在0.02MΩ以上。
万用表交流电压档测量黑、白线与接地线间的感应电压在48V以内（电梯系统带电时测量）
直流电压档测量黑、白线与接地线间及黑白两线间电压应为零
短接各机房对讲主机通讯总线，在监控中心测量黑线、白线间阻值，应在120Ω之内
10、如客户负责的布线部分需委托卖方完成，具体方案及价格需根据客户的实际要求，另行协商确定。
弱电工程经验总结最全资料（分享）。
电梯五方通话布线方案
电梯五方通话布线方案随着建筑物的高度不断增加以及人口密集度的加大，电梯在我们日常生活中的作用越来越重要。
为了提高电梯的安全性和通信的便利性，电梯五方通话系统成为现代化建筑的常见配置。
本文将介绍电梯五方通话布线方案，以确保信号稳定、通信畅通无阻。
一、背景介绍电梯五方通话系统是指在电梯内外、控制室以及特定的维修人员之间进行通信的系统。
这一系统的布线方案至关重要，涉及信号传输的稳定性、抗干扰能力以及整体通信质量。
二、布线方案1. 电梯井内线路布置电梯井内的线路布置是保证五方通话系统有效运行的基础。
首先，应选择高质量的通信电缆，以确保信号传输质量。
其次，将通信电缆从控制室引入电梯井内，应保持线路的整洁有序，避免与电梯运行机构发生摩擦。
2. 控制室线路布置控制室是电梯五方通话系统的核心，线路布置应相对复杂。
通信电缆应从电梯井内引入控制室，并与控制室内的总线连接。
在布置线路时，应将电缆与其他电力线路进行隔离，以避免干扰。
3. 外部通信线路布置外部通信线路的布置需要充分考虑人员通行和日常维护。
通信电缆可以通过管道或隐藏式线槽引入控制室附近，以确保线路的安全性和美观性。
此外，电缆应保持一定的距离，避免与其他电力设备发生干扰。
4. 维修人员通信线路布置维修人员通信线路的布置应方便工作人员进行维护和调试。
通信电缆可以由控制室引出，通过线槽或者隐藏式电缆槽引入到维修通信设备处。
布置时应将电缆与其他线路进行分离，以避免相互干扰。
5. 线路标识和管理为了便于管理和维护，所有布线线缆应有清晰的标识，包括线缆类型、功能和连接位置等信息。
此外，应制定相应的管理制度和维护计划，定期检查和测试线路的状态，确保通信系统的正常运行。
三、布线方案的优化与改进随着建筑技术的不断发展和人们对生活质量的要求提高，电梯五方通话布线方案也在不断优化和改进。
下面是一些可行的优化方案：1. 采用高级别的电缆材料，提高信号传输质量；2. 使用抗干扰材料，提高线路的抗干扰能力；3. 引入光纤通信技术，提高信号传输的速度和稳定性；4. 安装电梯井内的信号放大器，提供更好的信号覆盖范围。
数字电梯无线五方对讲系统方案
数字电梯无线五方对讲系统方案
1.主控设备：安装在电梯控制室的主控设备，负责接收和发送对讲信号，并管理系统的各项功能。
2.对讲终端：安装在每个电梯内的对讲终端，乘客可以通过终端进行通话和呼叫。
3.信号传输：采用无线方式传输对讲信号，可以使用Wi-Fi、蓝牙或其他无线通信技术。
4.五方通话：系统支持五方通话功能，乘客可以同时进行对讲，方便多人协同沟通。
5.紧急呼叫：乘客可以通过对讲终端发起紧急呼叫，主控设备会立即接收并触发相应的警报和报警信息。
6.监控功能：主控设备可以实时监控各个电梯对讲终端的状态，并记录通话内容和时间。
7.安装和维护：系统安装简便，对现有电梯结构的改动较小。
维护方便，可以通过远程管理和升级系统。
8.防干扰设计：系统采用抗干扰设计，确保对讲信号的稳定传输，减少外界干扰对通话质量的影响。
9.兼容性：系统兼容各种类型的电梯，可以与现有的电梯控制系统集成。
10.电源备份：主控设备和对讲终端都应具备电源备份功能，以确保在断电情况下仍能正常运行。
电梯三方通话五方通话系统手册
电梯三方通话五方通话系统手册®泉州市新起点电子科技有限公司电梯五方通话使用手册（安装和使用前必须详细阅读此书）1、前言1.1在安装使用电梯专用对讲机前,请详细阅读此操作说明书，并保留它作以后参考。
1.2电梯专用对讲机系统将在电梯应急或检修被运用，内置副机安装在每一个轿厢内，外置副机安装于轿顶、井底，主机安装在机房控制柜壁、监控室、值班室、轿顶、井底等。
1.3此对讲机特点：噪音小、衰减少、声音响亮。
此对讲机系统可实现多方对讲。
2.操作2.1从轿厢副机呼叫主机时，按轿厢操作面板上紧急呼叫按钮，主机响铃，拿起话筒即可与轿厢对讲。
2.2对讲主机对轿厢对讲时，拿起话筒即可与电梯轿厢副机通话。
此时对讲状态指示灯亮。
2.3主机间呼叫时，拿起听筒按主机呼叫键，其他主机响铃并亮指示灯，拿起听筒即可通话。
3.主要参数3.1工作电压:DC12V3.2 噪音电压:≤10mV3.3响铃声级:≥70dB4.使用条件4.1环境温度：-10℃～60℃4.2相对湿度:20%～95%4.3配线说明导线截面积 (单位：mm) 0.3 0.5 0.75 1通话距离 (单位：M) ≤480 ≤800 ≤1200 ≤16004.4环境噪音：60dB4.5布线数：25.线材要求要求所有连接线采用国标线、多芯平行线即可满足一般的工程要求。
当走线与强动力线等干扰严重的环境混合布线时，则应采取屏蔽措施。
6.安装主机安装尺寸示意图6.1在控制柜壁钻上下相距178.5mm或179.6mm（97mm或80mm），Φ4mm×2的安装孔，再安装底座。
6.2在主机底面接好线。
把主机挂在底座上。
对讲机副机安装尺寸示意图6.3把对讲内置副机安装于轿厢操纵箱内，安装时要预留传送孔。
6.4按上图把从机房对讲主机来的连接线对应接上，EB1、EB2接呼叫按钮。
6.5按对讲呼叫按钮，呼叫主机，试听对讲声音是否良好。
如果有“嗡嗡”响，请检查扬声器和麦克风传声口是否封住。
一套完整的电梯五方通话系统方案(清单、图纸)v
一套完整的电梯五方通话系统方案(清单、图纸)v已经在电梯安装时完成，主要是将RVVP线缆从电梯轿厢内部引出，穿过电梯竖井，连接到电梯五方通话系统主控制箱。
主控制箱再通过网络连接到管理中心或其他外部设备。
在小区内，应该采用高品质的RVVP线缆进行布线，避免线缆老化、损坏等问题。
同时，应该合理规划线缆的走向和长度，减少信号衰减和干扰。
四、系统设备及功能电梯五方通话系统包括电梯轿厢内部终端、电梯轿厢主机、电梯五方通话系统主控制箱、管理中心等设备。
其中，电梯轿厢内部终端是乘客与系统交互的主要方式，它包括紧急呼叫按钮、对讲按钮、呼叫管理中心按钮等。
电梯轿厢主机是连接轿厢内部终端和主控制箱的关键设备，它负责信号的传输和控制。
电梯五方通话系统主控制箱是整个系统的核心设备，它负责管理电梯群内的所有电梯轿厢主机，并连接管理中心和其他外部设备。
管理中心是系统的控制中心，负责对系统进行监控、管理和维护。
系统的主要功能包括多方内部呼叫通话、任意双向互通对讲、电梯轿厢紧急求助、轿厢主机群呼、可视电梯管理机的运用电梯群联网等等。
当电梯出现故障或紧急情况时，乘客可以通过电梯轿厢内部终端与管理中心或其他外部设备联系，请求帮助。
同时，系统还可以自动检测电梯的运行状态和故障信息，及时报警并通知管理中心进行处理。
总之，电梯五方通话系统是一个重要的电梯安全保障系统，它的设计和实施需要遵循一定的原则和标准，同时需要合理规划系统的布线和设备，确保系统的性能和可靠性。
电梯竖井布线是连接单个电梯内通讯设备的部分。
它与电梯信号控制器相连，再与电梯群联网部分相连。
随行电缆备用线可用于轿厢到机房的连接。
一旦单电梯内部接线完毕，信号控制器就可以将电梯接入联网主线中。
在布线过程中，应该采用多芯RVVP屏蔽线，每芯线径为0.75mm²的电缆。
由于电梯竖井部分布线在电梯竖井中，很容易受到强电的干扰，因此要尽量远离干扰源，如电力线。
在连线时，一定要把屏蔽地与系统地线联结在一起，避免与大地或其他系统地相连。
电梯五方通话布线方案
电梯五方通话布线方案1. 引言电梯作为现代城市中必备的交通设施之一，通常需要配备通话系统以方便乘客与外界进行沟通。
在一些需要高度平安性和便利性的场所，如商业大厦、住宅小区等，采用五方通话系统能够提供更好的效劳和保障。
本文将介绍一种电梯五方通话布线方案，旨在满足以上需求。
2. 布线设备为了实现电梯内外五方通话功能，我们需要以下设备：•电梯通话主机：负责接收和放音电梯内外通话的声音信号，并将其互联至其他设备。
•室外拨号盘：安装在电梯门口或电梯大堂的拨号盘，用于乘客拨号呼叫特定楼层或通话对象。
•室内对讲机：安装在电梯内部的对讲机，用于乘客与外部进行通话。
•电梯报警按钮：安装在电梯内部的报警按钮，用于紧急情况下向外界发送求救信号。
3. 布线方案3.1 电梯通话主机与室外拨号盘为了实现电梯内外通话功能，电梯通话主机需要与室外拨号盘进行连接。
布线方案如下：•电梯通话主机需位于电梯机房或者其他方便安装和维护的位置。
•由于电梯通话主机与室外拨号盘之间的距离通常比拟远，建议使用双绞线进行连接以确保信号质量。
•可以通过接线盒将双绞线连接至电梯通话主机和室外拨号盘之间。
3.2 电梯通话主机与室内对讲机为了实现电梯内外通话功能，电梯通话主机需要与室内对讲机进行连接。
布线方案如下：•室内对讲机一般固定安装在电梯内部的控制面板上。
•电梯通话主机需位于电梯机房或者其他方便安装和维护的位置。
•建议使用双绞线连接电梯通话主机与室内对讲机，以确保信号质量。
•可以通过接线盒将双绞线连接至电梯通话主机和室内对讲机之间。
3.3 电梯报警按钮为了实现电梯内部的紧急求助功能，电梯报警按钮需要与电梯通话主机进行连接。
布线方案如下：•电梯报警按钮一般安装在电梯内部的显眼位置。
•电梯通话主机需位于电梯机房或者其他方便安装和维护的位置。
•建议使用双绞线连接电梯报警按钮与电梯通话主机。
•可以通过接线盒将双绞线连接至电梯报警按钮和电梯通话主机之间。
4. 布线考前须知在进行电梯五方通话布线时，还需注意以下事项：•布线时要选择适宜的线材，双绞线是一种常见的选择。
总线制电梯五方通话方案
电梯通话系统产品方案一、根据贵单位实际情况，推荐采用KRS-W-II-5型产品，特点：布线简单，成本低，传输距离远，通话清晰，抗干扰强。
示意图、接线图和说明如下：A．KRS-W-II-5型系统功能介绍:KRS-W-Ⅱ-5型产品只需每24部共一根二芯Φ1.5mm总线至中控值班室即可连接多台电梯使其轻松实现五方通话。
1、通话：当电梯使用过程中发生故障停机或停电困人等意外情况时电梯乘客可轻按右边“电话”键向值班室发出呼叫信号。
电梯正常保养时，按“警铃”键即可与机房之间通话，方便维修时沟通。
2、主机功能：当接到呼叫电话时，可在主机上显示出发出呼叫电话电梯的位置，以达到及时救援的效果。
并具有回拨功能。
3、外线功能(非标准)：可存储3组号码，当值班室无人值守时，则自动向另外电话号码或指定手机发出求救信号，确保与外界保持持续通讯。
4、优势：真正的二线总线制，布线成本低：每24台电梯只需布一根二芯RVV1.5总线到值班室，布线成本不到传统四线制的1/48(例如：一个24台电梯的小区，按传统通话系统的布线须布96根以上线从电梯至值班室，而采用本产品只须从所有电梯布一根二芯RVV1.5总线到值班室即可，布线成本不到1/48)。
通话质量清晰，抗干扰性强。
一键式拨号、方便快捷，并能有效解决轿厢“面包机”容易被破坏、被盗问题。
A. KRS-W-II-5型产品布线图：轿厢分机 K R S -T P -S M F机房分机 K R S -T P -M F底坑分机 K R S -T P -C X D F市话网络主机电源 K R S -T P -P O W /Z轿顶分机 K R S -T P -C X F F对讲电源 K R S -T P -P O W F… …机房分机 K R S -T P -M F对讲电源 K R S -T P -P O W F负责人标准主机 K R S -T P -Z总线电源 K R S -T P -P O W /Z O轿厢分机 K R S -T P S M F底坑分机 K R S -T P -C X D F轿顶分机 K R S -T P -C X F FKRS-W-II-5型产品接线示意图总线电源K R S-T P-P O W B对讲电源K R S-T P-P OW F轿厢分机K R S-T P-S M F底坑分机K R S-T P-C X D F主机电源K R S-T P-P OW/Z机房分机K R S-T P-M F轿顶分机K R S-T P-C XF F值班室主机K R S-T P-Z 注：机房分机的“1”“2”“3”“4”分别为负正负正，“1”“2 ”接对讲电源的对讲端口，“3”“4”接总线电源的对讲端口，方向和正负都不能接反。
电梯五方通话模拟对讲系统布线图
2、电梯机房至监控中心之间的布线（包括线材、线管及敷设工程）由客户按大楼结构尺寸负责，并且客户需协助电梯安装单位完成该功能的安
装调试。
3、敷线线缆为：PVC护套屏蔽软电缆0.75mm2的2芯电缆，型号为RVVP2×。
4、此图适用于整个项目仅有6台或6台以下电梯的情况。
、监控中心预留的通讯线需在到达对讲主机后，再多预留
6、电梯机房到监控中心的最远布线距离不能超过2km。
7、对于无机房电梯，电梯的控制柜一般放置在地面1楼井道内。
8、通讯线路单根内阻平均每百米不高于4Ω。
9、布线必需达到以下检测要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前言：
我们弱电工程商做电梯五方通话系统一般只是穿线，电梯五方通话虽然简单，但是对于一些新手来说做一套完整的方案还是不知道怎么弄？那么本篇文章可以提供参考
正文：
下面是报价清单，简单
再来电梯五方通话系统图
下面就是文字方案
一、系统概述
1. 工程概述
项目名称:智能化系统工程电梯五方通话系统工程
建设单位:
项目实施应实现的目标：为小区电梯群建设一套先进、严密、实用、美观、性能稳定的可联网电梯五方通话系统。
2. 设计标准和范围
2.1 设计依据的标准
设计涉及的计量单位采用国际单位SI制,设计涉及的所有设备和材料，除专门规定外，均依照下列标准规范进行设计，制造、检验和试验。
2.2 设计范围:电梯五方通话系统工程
3. 设计原则
设计遵循以下原则：
※一次性完成系统的总体规划与设计，并按计划实施;
※先进性和成熟性的统一，性能上应具有很高的安全性，可靠性；
※集成化原则，应选择高度集成的设备，便于控制、管理和维护;
※可靠性原则，工作稳定可靠，并能适应昼夜全天候工作;
※高的性能价格比。
二、电梯五方通话系统工程
电梯的安全始终都是放在第一位的，一个完善电梯五方通话系统（有叫做电梯紧急求救系统）是保障电梯安全运行的一个组成部分。
一旦电梯出现了故障，被困在电梯中的人员可以通过电梯五方通话系统，与管理中心或外界联系，以便及时地解救被困人员，确保每一个住户的生命安全。
安全是本系统最大的意义，给乘电梯人员创造一个安全的电梯环境是本系统的目的所在。
电梯五方通话系统是根据《电梯制造及安装安全规范》GB7588-2003专门设计的产品。
它针对电梯群的特点进行功能规划，如多方内部呼叫通话、任意双向
互通对讲、电梯轿厢紧急求助，轿厢主机群呼，可视电梯管理机的运用电梯群联网等等，把单纯电梯紧急呼叫提升到多功能综合管理的层面上，对提高电梯安全运行、故障的事后解救构建了一个安全、便利的环境。
三、联网系统的布线及要求
电梯联网系统的布线是电梯群五方通话系统的重要组成部分，它犹如在小区内建立一条“信息高速公路”，电梯群五方通话系统内的各种信号在这条“信息高速公路”上畅通无阻，使整个小区电梯群五方通话系统协调、稳定、可靠地运行。
因此布线显得十分重要。
高质量的布线，能使系统运行稳定可靠。
不合理布线会大大降低系统性能，使系统信息不畅、工作不可靠，甚至会造成整个系统瘫痪。
所以应十分重视系统的布线。
系统结构
系统通常采用多芯线RVVP线缆。
本工程主要由RVVP4*0.75和RVVP6*0.75组成。

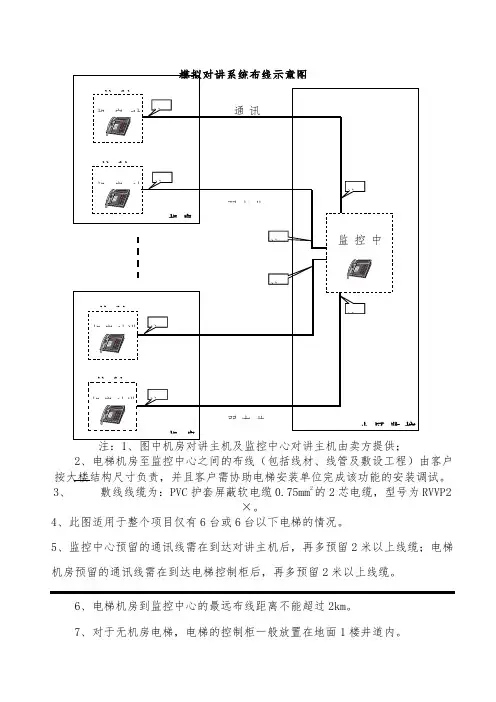

电梯竖井布线部分
电梯竖井布线部分是单个电梯内通讯设备之间的连接的布线部分，通过电梯信号控制器与电梯群联网部分相连，轿厢到机房可用随行电缆备用线，单电梯内部接线完毕后利用信号控制器将电梯接入联网主线中。
布线要求：由于电梯竖井部分布线在电梯竖井中，极容易受到强电的干扰，因此应采用多芯RVVP屏蔽线。
每芯线径为0.75mm²的电缆。
布线时要尽量远离干扰源如：电力线。
连线时一定要把屏蔽地与系统地线联结在一起，要避免与大地、其他系统地连在一起。
PS：非常简单，但是使用，自己做的时候直接套用就可以了。
