kV线路更换架空地线线夹作业指导书
停电更换架空地线耐张线夹
停电更换架空地线耐张线夹15.1适用范围本指导书适用于500kV交流及±500kV直流架空输电线路上停电更换架空地线耐张线夹作业。
15.2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GBJ 233—1990 110～500kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程(电力线路部分)DL/T 741—2001 架空送电线路运行规程SDJ 226一1987 架空送电线路导线及避雷线液压施工工艺规程（试行）Q/CSG1 0005-2004 电气工作票技术规范(线路部分)15.3作业人员要求作业人员要求序内容注备，并熟悉《电业安全工作规程》（线路部分） 1经考试合格。
线路更换耐张线夹检修方面的技500kV具备2能。
作业人员通过职业技能鉴定，并取得登高架3设作业特种作业操作证作业人员应具备：精神状态良好，无妨碍4 作的病症穿戴合格劳动保护服装，作业人员个人安5用具齐全，且能做到正确、安全使用。
作业人员组织15.4作业人员组织工具材料15.5工具材料24个人工自注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定15.6 技术措施a)更换耐张塔架空地线耐张线夹工作所需的传递绳（Φ12），应有足够的安全系数，发现异常或不满足要求者严禁使用。
b)通过滑车、磨芯、滚筒的传递绳不得有接头，用传递绳绑棱角的金属物时，应以软物垫，用塔基作为总牵引绳转向时，钢丝绳与塔材接触部分必须用麻袋等软物支垫。
c)所使用的传递滑车额定荷载不得小于0.5T。
d)所使用的直线塔反向临时拉线(钢丝绳)不得小于Φ16。
e)所选用的总牵引绳不得小于Φ16。
f)葫芦、卸扣、夹线器、机动绞磨等主要受力工具荷载不得小于3T。
作业指导书--《110kV电缆更换接地线作业指导书》
3.4核对停电间隔
通过核对停电间隔来确认工作位置。当在停电间隔核对工作票内容作业时，工作负责人应按照3.2执行。
3.5检查安全措施
在工作位置应检查工作地点的接地线是否可靠；围栏是否在合适位置；警示牌是否挂了；是否对应相应位置。
第一部分：资源配置
1.1人员需求
技工（高级工）1~2人；
辅助工（中级工）3~6人。；
1.2工时
110kV/220kV电缆更换接地线一天；
1.3安全用具
接地线（相应电压等级，数量根据工作票规定配置，不小于2组）；
验电笔(相应电压等级)
安全围栏（在工作地点周围）；
验电笔、操作杆、绝缘手套。
1.4 PPE要求
所有工作人员应熟悉紧急救护法；
工作现场需配备急救药箱；
2.3应急处理
遇紧急情况，工作人员应根据具体情况分别按照以下的紧急处理程序进行处理：
A）《深圳供电局重特大人身事故应急预案》
B）DL408-91《电业安全工作规程》（电力线路部份）中附录七—《紧急救护法》
2.4授权范围
该项作业只能在输电部、调度部的批准下方能开展，作业后需经输电部验收；
力拒扳手：1支
塑料手锤：2磅两把；
一字螺丝刀：2吋、4吋、6吋、10吋、16吋各两把；（根据螺丝大小选用）；
十字螺丝刀：2吋、4吋、6吋、10吋、16吋各两把；（根据螺丝大小选用）；
套铜板手两套；
安全带：2组；
绝缘绳：1条；
钢锯：一把；
电锯：一把；
卷尺：3米一把；
胶钳：两把；
发电机：一台；
电源线：一捆(20米)
220kV线路停电更换架空地线作业指导书
220kV路线停电更换架空地线作业指导书一、引言本指导书旨在为220kV路线停电更换架空地线作业提供详细指导。
架空地线是电力路线的重要组成部份，其作用是提供电力路线的保护和接地功能。
在路线运行过程中，由于各种原因，架空地线可能需要进行更换。
本指导书将从作业准备、安全措施、作业步骤等方面进行详细说明，以确保作业的安全和顺利进行。
二、作业准备1. 作业计划：制定详细的作业计划，包括作业时间、地点、人员安排等内容。
确保作业过程中的协调和顺利进行。
2. 物资准备：准备所需的架空地线、工具、设备等物资，确保其质量和数量满足作业需求。
3. 人员培训：对参预作业的人员进行必要的培训，包括安全操作规程、作业流程等内容，确保其具备相关技能和知识。
三、安全措施1. 作业区域隔离：在作业现场周围设置明显的隔离标志，确保无关人员不进入作业区域。
2. 作业人员防护：作业人员应佩戴符合国家标准的个人防护装备，包括安全帽、绝缘手套、绝缘鞋等。
3. 电力停电：在进行架空地线更换作业前，必须确保路线停电，以避免电击事故的发生。
4. 作业现场清理：在作业完成后，及时清理作业现场，确保无杂物和危（wei）险隐患。
四、作业步骤1. 路线停电：按照工作票的要求，对路线进行停电操作，确保作业安全进行。
2. 架空地线拆除：使用合适的工具和设备，拆除原有的架空地线。
在拆除过程中，注意保护路线设备，避免损坏。
3. 架空地线安装：按照设计要求，将新的架空地线进行安装。
确保安装位置准确、坚固可靠。
4. 接地处理：对新安装的架空地线进行接地处理，确保接地电阻符合要求。
5. 路线恢复供电：在完成架空地线更换作业后，按照工作票的要求，进行路线的恢复供电。
五、注意事项1. 作业期间，严禁吸烟、使用明火等可能引起火灾的行为。
2. 作业人员应保持清醒，严禁酒后作业。
3. 在作业过程中，严格按照操作规程进行，不得擅自改变作业步骤。
4. 如遇恶劣天气或者其他不可抗力因素，应及时中止作业，并采取相应的安全措施。
110kV线路更换架空地线线夹作业指导书
编号:Q/BC-AZ-034 110kV线路停电更换架空地线线夹作业指导书
（范本）
编写: _________________ 年—月—日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
天津电力公司北辰供电分公司
1范围
本指导书适用于天津电力公司北辰供电分公司110kV线路停电更换架空地线线夹的停电检修作业。
2引用文件
国家电网公司电力安全工作规程(电力线路部分)
GBJ 233—90《110〜500kV架空电力线路施工及验收规范》
GBJ 50312—200《110〜500kV架空送电线路施工及验收规范》
DL/T 5092—1999《110〜500kV架空送电线路设计技术规程》
DL/T 741 —2001《架空送电线路运行规程》
DL/T —2004《电力建设安全工作规程》第二部分：架空电力线路
国家电网公司110 ( 66) kV—500kV架空输电线路运行规范
国家电网公司110 ( 66) kV—500kV架空输电线路检修规范
天津市电力公司《天津市电力公司架空送电线路运行规程》
3修前准备
1准备工作安排
2召开班前会
人员要求
工器具
材料
危险点分析
安全措施
作业分工
4作业程序
作业开工
作业内容及标准
竣工
5消缺记录
6验收总结
7指导书执行情况评估。

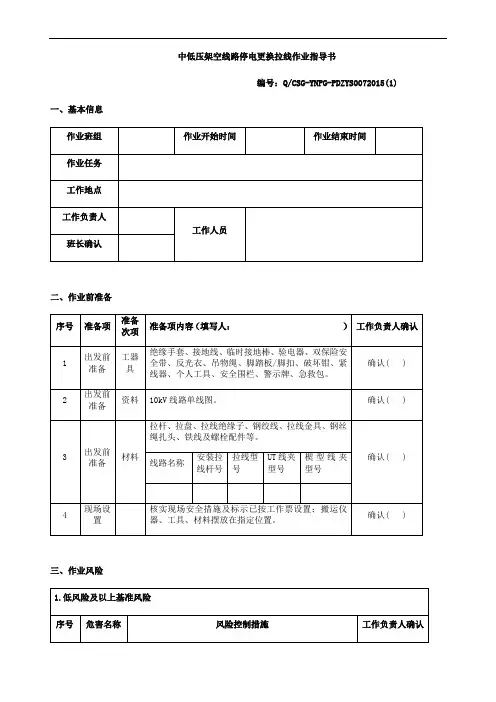

中低压架空线路停电更换拉线作业指导书
（4）地面人员检查临时拉线、新拉线受力情况，在确认杆塔上无人员、临时拉线、新拉线已充分受力稳固、杆塔受力平衡稳固后，原拉线已不受力的情况下，逐步松开原拉线，同时检查杆塔和其它拉线的受力情况。
（5）检查拉线安装及受力情况后清点好工具，用绳索传递至地面。
确认( )
2
出发前准备
资料
10kV线路单线图。
确认( )
3
出发前准备
材料
拉杆、拉盘、拉线绝缘子、钢绞线、拉线金具、钢丝绳扎头、铁线及螺栓配件等。
确认( )
线路名称
安装拉线杆号
拉线型号
UT线夹型号
楔型线夹型号
4
现场设置
核实现场安全措施及标示已按工作票设置；搬运仪器、工具、材料摆放在指定位置。
确认( )
5
刺伤
（1）拉线开断前要做好断口两端绑扎固定，防止拉线钢丝散股伤人。
（2）加工拉线时戴工作手套，工作时工具不要向着别人，并提醒旁人注意。
确认( )
6
交通意外
（1）每次出车前对车辆进行检查。
（2）设专人管控作业区域范围内过往车辆。
确认( )
2.新增风险
序号
风险描述
控制措施
工作负责人确认
1
确认( )
2
…
四、作业过程及记录
序号
作业内容
作业标准
作业结果
1
Hale Waihona Puke 验电、挂接地线（1）核对线路设备名称、编号及位置正确无误。
（2）检查绝缘手套、验电笔及安全工器具完好，使用试验合格的10kV专用验电器进行验电。
10kV绝缘线路更换作业指导书
作业指导书编号
Q/KM－1.JYX.JX.01.1－2009
作业任务
作业开始时间
作业结束时间
设备型号
生产厂家
投运日期
作业前准备
人员
工作负责人1名；现场安全员1名；作业人5-8人（若交叉跨越多、位于居民区、重要交通要道可视具体情况增加工作人员）。
资料
施工方案、施工三措
试验设备及机具
接地线若干副，数量根据现场实际决定；10kV验电器；绝缘手套若干双，数量根据现场实际决定；钳压机或液压机1套；Ф16×35m白棕绳5根；12磅大锤2把；U形环工具10个；TJ-20电缆放线架1套；断线钳2把；测量接续管压后尺寸用游标卡尺1把；测量绝缘子用2500V绝缘兆欧表1台等。
机动牵引放线前应选择机动绞磨安置场地，尽量布置在线路中心线上，以满足牵拉各相导线时位置不变。如果地形限制也可设置转向滑车进行转向牵引，机动绞磨位置尽量选在较低但不积水的位置，末尾侧用三联角铁桩或地锚固定。
牵引起始阶段，应慢速牵引，运转正常后可提高牵引速度。当压接管通过放线滑车或跨越架时，应减缓牵引速度，并注意监视。
导线完全松弛后撤除挂线杆绝缘子及旧导线并用旋转连接器及网套将新旧导线连接用直线接续管将新旧导线连接并用保护钢甲及开口胶管进行保护同样收线杆也用同样方式撤出绝缘子然后进行导线牵引在牵引过程中旧导线如存在直线接续管要在该管通过的第一基杆塔之前加装保护钢甲及开口胶管
云南电网公司
昆明供电局10kV绝缘线更换作业指导书
绝缘线紧好后，线上不应有任何杂物。
10kV绝缘线路每相过引线、引下线与邻相的过引线、引下线及低压绝缘线之间的净空距离不应小于200mm；10kV绝缘线与拉线、电杆、或构架间的净空距离不应小于200mm。
500kV输电线路架空地线更换OPGW施工方法
500kV输电线路架空地线更换OPGW施工方法摘要随着技术的发展，国内外不断涌现出各种更好的输电线路技术，光缆在输电线路中得到广泛应用。
OPGW（Optical ground wire）是一种具有传输光信号的光缆，其在输电线路中的应用也越来越普遍。
然而，输电线路使用一段时间后，其设备、设施及部件都需进行维修变更，架空地线更换OPGW也是其中之一。
本文以500kV输电线路架空地线更换OPGW工程为例，详细介绍了施工方法和注意事项等方面，旨在为相关工程的实施者提供帮助。
引言为了提高输电线路的可靠性和传输质量，越来越多的输电线路开始采用光缆技术，其中OPGW应用广泛。
随着时间的推移，OPGW会出现老化、机械损伤等情况，需要进行更换。
然而，线路更换OPGW会给施工人员带来困难和危险，因此，在施工前需要对施工方案、安全措施等进行充分的排查和准备。
本文以我国某500kV输电线路架空地线更换OPGW工程为例，从施工前的准备、施工过程的安全措施和施工方法等方面进行介绍。
希望能为类似工程的施工提供一些参考。
安全措施线路施工中安全第一，特别是在高压输电线路施工中更是如此。
在进行OPGW更换前，需要认真对施工条件进行安全评估，考虑并采取一系列必要的安全措施，以保证工程人员和周围村民人身财产安全。
•建立安全责任制度，明确施工单位及现场施工人员的责任；•制定安全施工方案；•在施工现场设立安全警示标志和隔离线；•进行安全交底，明确各施工工序安全事项，加强安全教育和培训；•做好防雷、防静电、防高温、宣传、救援、消防等各项准备工作。
施工设备准备针对不同地形环境，需要准备一套适合的施工设备，以保证施工效率和效果。
•吊机、升降机、各类车辆和机具；•安全保护用品，如安全帽、安全绳、安全网等；•工作平台、绳索等人身安全保护措施；•声光报警装置等。
拆除地线施工队伍首先需要关闭相应的线路，并开启临时接地线。
施工人员进入拉线跨越塔，将原有的地线拆除。
更换地线阻尼线夹及阻尼线作业指导书(77)
编号:Q/×××500kV葛玉线112#杆塔更换地线阻尼线夹及阻尼线作业指导书（范本）编写：王国满 2007年4月26日审核：鲍同锋 2007年4月26日批准：周王新 2007年4月26日工作负责人:尹洪作业日期年月日时至年月日时湖北超高压输变电公司荆门输电公司1 范围本作业指导书适用于湖北超高压输变电公司500kV葛玉线112#左架空地线阻尼线夹及阻尼线更换检修作业项目。
2 引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有的修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GBJ 233—1990 电气装臵安装工程 110—500kV架空送电线路施工及验收规范DL/T 741—2001 架空送电线路运行规程DL/T 5092—1999 110—500kV架空送电线路设计技术规程国家电网生[2003]481号架空输电线路管理规范国家电网安监[2005]83号国家电网公司电力安全工作规程（电力线路部分）《500kV葛玉线设计说明书》及其它资料3 修前准备3.1准备工作安排3.2人员要求3.3工器具3.4材料3.5危险点分析3.6安全措施3.7作业分工4作业程序4.1开工4.2作业内容及标准4.3竣工5消缺记录6 验收总结7 指导书执行情况评估8 附录 编写说明工作任务：500kV 葛玉线112#杆塔左架空地线线夹损坏更换。
线路情况：500kV 葛玉线112#—113#无交叉跨越物，无平行带电线路。
架空地线型号LHGJT-90 作业人员：共10人。
现场安全措施布臵如下图：113#500 kV 葛玉线现场安全措施布置图。
04kv架空线路停电换线作业指导书.doc
10RV架空线路停电换线作业指导书
1.目的
1.1木指导书对lOkv配电线路更换导线作的操作程序及作业方法进行控制，保证更换导线工作的作业质量及作业人员的人身安全；
1. 2持续改进质址、环境和职业安全健康管理体系的基础和依据；
1. 3用作学习与培训教材，以提高人员素质和技术水平
2.适用范围
2.1木指导书适用于10kV架空线路停电换线工作。
3.规范性引用文件
下列标准所包含的条文，通过在本指导I沖引用而构成为本指导书的条文。
本指导书出版吋, 所示版木均为冇效。
所冇标准都会被修订，使用本指导弔的各方应探讨使用下列标准最新版木的可能性。
1、10KV的以下配电工程图集第二版（司策版）
2、10kv寨木线100#-105#杆水毁恢复工程一次结线图。
3、《电业安全工作规程（线路部分）、（发电厂和变电所电气部分）》DL409-91
5、《1OKV混凝土电杆组立作业指导书》编号：Q-GTJS-ZD-032-2004
6、《架线施工作业指导书》编号：Q/GTJS-ZD-005-2004
7、《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB50173-1992要求
4、作业准备
（注：工作人员的具体数量应依据现场具体情况确定）4. 2工器具
（注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定所需数量）4. 3
（注:根据现场施丄所盂材料实际填◎）
危险点分析及控制扌普施
作业流程及作业项、工艺耍求和质量标准
& 环境保护要求
匸作结束后，必须清理作业现场。
9.附录
附：施工记录农:。
220kV线路停电更换架空地线作业指导书
220kV线路停电更换架空地线作业指导书作业指导书一、作业背景为确保电网运行的安全稳定，提高220kV线路的可靠性和供电质量，计划对该线路进行停电更换架空地线作业。
本作业指导书旨在明确作业流程、安全措施和质量要求，确保作业顺利进行。
二、作业范围本次作业涉及220kV线路的停电、架空地线的更换以及相关设备的检修。
具体作业范围如下：1. 停电范围：从XX变电站至XX变电站的220kV线路。
2. 更换范围：XX杆至XX杆的架空地线。
3. 检修范围：包括绝缘子、导线夹、接地线等设备的检修。
三、作业流程1. 停电准备a. 通知相关单位和用户，提前告知停电时间和范围。
b. 制定停电计划，明确停电时间和作业人员。
c. 准备必要的工具和设备，确保作业顺利进行。
2. 停电作业a. 断开电源，确保线路停电。
b. 配合作业人员进行架空地线的更换。
c. 检查设备的完好性和安装质量，确保符合相关标准。
3. 检修作业a. 对绝缘子进行清洁和检查，确保绝缘性能良好。
b. 对导线夹进行检修和更换，确保夹紧力合适。
c. 检查接地线的接地情况，确保接地电阻符合要求。
4. 试验验收a. 进行架空地线的绝缘电阻测试，确保绝缘性能良好。
b. 进行导线夹的夹紧力测试，确保夹紧力合适。
c. 进行接地电阻测试，确保接地情况良好。
四、安全措施1. 作业人员必须具备相关资质和技能，严禁无证人员参与作业。
2. 作业前必须进行安全交底，明确作业风险和防范措施。
3. 作业现场必须设置明显的警示标识，确保他人不误进入。
4. 作业人员必须佩戴符合要求的个人防护装备，如安全帽、绝缘手套等。
5. 作业期间必须严格按照操作规程进行作业，禁止违章操作。
五、质量要求1. 架空地线的更换必须符合相关标准和规范要求。
2. 设备的检修必须确保完好性和安装质量。
3. 试验验收结果必须符合相关规范和要求。
六、作业总结1. 完成作业后，及时清理作业现场，确保无遗留物和安全隐患。
10KV更换导线作业指导书
`编制人： 班组审核人： 单位审核人：10kV/0.4kV **线更换导线标准化作业流程图编写作业指导书、作业指导卡填写工作票工作任务：10kV/0.4KV线路更换导线组织人员进行现场勘察材料准备工器具准备作业指导书审批；学习工作票审核旧线带新线方式放撤导线班前会，宣读工作票，人员分工杆塔上安装滑车拆绑线、终端杆打好临时反向拉线指挥吊车就位 和放线车到位做好停电验电安装接地线及其它现场安全措施将导线放入横担滑车内紧线、调整弛度 现场工作实施工作票结束，整理资料绑扎固定导线，接引流线完 工检修材料准备 是否具备开工条件拆除临时拉线，工作完毕，检查有无遗留物拆除接地线及其它安全措施清理现场编号: ZDS-20211001 10kV/0.4kV线路更换导线作业指导书编写：年月日审核：年月日批准：年月日工作负责人：作业日期年月日至年月日内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班1、范围1.1本指导书适用于××供电局10Kv/0.4KV××线更换导线作业。
1.2如采用另外的作业方法时，应另行编制标准化作业指导书，但其格式、流程、原则不变。
2、引用文件2.1 国家电网公司《电力安全工作规程（电力线路部分）》2.2 GBJ223-90 《架空配电线路施工及验收规范》2.3内蒙古东部电力有限公司《架空配电线路安装检修规程》2.4内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》3、人员分工排序号内容负责人工作人员签字1 准备工器具2 布臵现场安全措施3 杆塔上滑车、挂臵紧线工器具4 紧线和挂臵、固定导线作业5 布臵辅助安全措施6 看守线轴7 看守跨越架8 放撤线作业9 自检验收10 办理工作终结手续11 拆除安全措施12 召开班后会13 资料存档4、材料排序号名称规格单位数量责任人1 导线kg2 铝绑线m3 导线接续金具个5、工器具排序号名称规格单位数量责任人1 脚扣付2 安全带条3 10kV验电器组4 接地线组5 绝缘手套付6 安全围栏个7 个人工具套8 放线车台9 机动绞磨台10 紧线器个11 导线牵引绳套个12 导线卡线器个13 放线滑车个14 棘轮断线剪把15 挂钩滑轮个16 朝天滑轮个17 导线网套连接器个18 钢丝绳米19 承力绳扣个20 起线绳米21 传递绳米22 对讲机个6、风险分析及防范措施排序号辨识项目危险因素防范及控制措施责任人1 触电伤害误登、误碰、邻近带电部位作业1、断开该设备的所有电人和绳索等工具与线路安全距离不够导致触电。
××kV线路改造接地作业指导书
2
加装接地体（线）
1、地体应平直无明显的弯曲，紧贴地槽底面。
2、接地装置应连接可靠，除设计规定的断开点可用螺栓连接外，其他一律采用焊接或爆炸压接。连接前应清除连接部位的铁锈等附着物。
序号
总结
1
存在问题及处理意见
2
班后会
2、进行焊接工作时，必须设有防止金属熔渣飞溅的措施，防止烫伤。
4
碰伤
1、现场埋设接地体时，要防止弹伤脸和眼睛。
2、挖地槽时注意尖镐刨伤脚或磕伤手。
5
爆炸伤害
1、炸药和雷管应分别运输、存放。
Байду номын сангаас切割导爆索或导火索时，必须用快刀垫在木或板橡胶板上切割，严禁用剪刀或钢丝钳剪夹。
2、导火索在使用前，应做燃速试验。引爆药包的导火索长度，最短不能小于200mm。
√
序号
危险点
控制措施
1
触电
1、经过专门训练并考合格人员不准进行焊接工作。
2、禁止使用有缺陷的电焊工具和设备，防止电焊机、电源线和焊把漏电。
2
火灾
1、禁止在存放有易燃易爆物品的房间内进行焊接。在易燃易爆物品材料附近焊接时，其最小水平距离不得小于5米，并根据现场实际情况，采取安全措施。
2、在风力超过5级时，禁止露天焊接或气割，但在风力3～5级时进行露天焊接或气割，必须搭设挡风屏以防止火星飞溅引起火灾。
××kV线路改造接地作业指导书
1准备阶段
1.1工作安排
√
序号
项目
内容
1
明确工作任务
停电更换架空地线耐张线夹作业指导
停电更换架空地线耐张线夹作业指导书1适用范围本指导书适用于500kV交流及±500kV直流架空输电线路停电更换架空地线耐张线夹作业。
2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GB50233—2005110～500kV架空电力线路施工及验收规范DL409—91电业安全工作规程(电力线路部分)DL/T741—2001架空送电线路运行规程SDJ226一1987架空送电线路导线及避雷线液压施工工艺规程（试行）Q/CSG10005-2004电气工作票技术规范(线路部分)Q/CSG21011-2009输电线路运行管理标准Q/CSG-EHV20201－2009超高压输电公司输电线路运行管理标准实施细则（试行）3作业准备3.1作业人员要求序号内容备注1熟悉《电业安全工作规程》（线路部分），并经考试合格。
2具备500kV线路更换地线耐张线夹检修方面的技能。
高空作业人员通过职业技能鉴定，并取得登高架设作业特种作业3操作证。
4绞磨操作及压接人员需经专门培训，取证合格。
5作业人员应具备：精神状态良好，无妨碍工作的病症。
穿戴合格劳动保护服装，作业人员个人安全用具齐全，且能做到6正确、安全使用。
3.2作业人员组织序号人员分工人数备注1 工作负责人 12 工作监护人 1 直线塔工作监护3 塔上作业人员4 直线塔地上电工2人，耐张塔塔上电工2人4 绞磨操作员 1相邻直线塔地面电工各2人，耐张塔地面电工35 地面作业人员7人3.3工具材料序号名称型号单位数量备注1 地线接地线组 22 绝缘手套付 23 无极绳Φ12 条 24 无极绳Φ16 条 25 传递滑车0.5T 个 26 方向滑车3T 个 37 传递绳Φ12 条 2 视塔高选配9 总牵引Φ16 条 1 视塔高选配10 卸扣3T 个 511 钢丝绳Φ16×100m 条 112 手板葫芦3T 个 2 耐张塔助收13 钢丝无极绳Φ14×1.5m 条 514 法兰螺丝个 615 角铁桩根 316 磅锤8磅把 117 卡线器3T 个 3 与架空地线型号相符18 绞磨机3T 台 119 液压机台 1序号名称型号单位数量备注20 压模套 121 发电机台 122 吊带3T×3m 根 223 架空地线30m 根 1 与架空地线型号相符24 地线直线压接管个 1 与架空地线型号相符25 地线耐张压接管个 1 与架空地线型号相符26 个人工具自备注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定。
220kV线路停电更换架空地线作业指导书
220kV 线路停电更换架空地线作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
作业负责人:
作业日期年月日时至年月日时
1适用范围
适用于220kV 线至塔耐张段，输电线路停电更换架空地线。
2引用文件
GBJ 233—1990 110～500kV架空电力线路施工及验收规范
DL 409—1991 电业安全工作规程
DL/T 741—2001 架空送电线路运行规程
DL/T 5092—1999 110～500kV架空送电线路设计规程
Q/ZDY-1004.03-2002 送电线路现场检修规程
另依据220kV 设计施工图。
3修前准备
3.1准备工作安排
3.2人员要求
3.3工器具
3.4材料
3.5危险点分析
3.6安全措施
3.7作业分工
4作业程序
4.1开工
4.2作业内容及标准
4.3竣工
5消缺记录
6验收总结
7指导书执行情况评估
8附录
8.1现场填写记录表
8.2编写说明
编写说明：
******* 年月日竣工，送电部负责检修更换架空地线施工。
工程基本概况：
工程依据：；工程编号：；
工作内容：
施工班组任务分工：
施工方案附图：
建设单位：
设计单位：
施工单位：。
更换架空地线悬垂线夹标准化作业指导书
停电更换架空地线悬垂线夹标准化作业指导书14.1适用范围本指导书适用于500kV交流及±500kV直流架空输电线路上停电更换架空地线悬垂线夹作业。
14.2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GBJ 233—1990 110～500kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程(电力线路部分)DL/T 741—2001 架空送电线路运行规程Q/CSG1 0005-2004 电气工作票技术规范(线路部分)14.3作业人员要求作业人员要求14.4作业人员组织作业人员组织14.5工具材料工具材料注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定14.6 技术措施a)所需更换地线线夹到现场时必须进行外观检查，对不符合要求的线夹不得使用。
b)更换工作所需的传递绳（¢12），应有足够的安全系数，发现异常或不满足要求者严禁使用。
c)所使用的滑车额定荷载不得小于0.5T，地线后备保护钢丝绳不得小于Ø12。
d)丝杠必须符合现场地线型号、荷载。
e)绝缘手套定期试验且合格，严禁使用不合格的绝缘子手套，接地线要符合安全要求的25mm2多股软弱铜线的成套接地线，绝缘部分定期试验合格。
f)更换线夹的螺丝必须紧固，铝包带可露出线夹口，但不得朝过10mm，调整放电间隙安装线路设计要求相符。
g)安装后的线夹中点与挂点的连线应垂直地面，不能出现明显歪斜（如调整线夹，必须对前后的防震锤进行相应的调整）14.7危险点分析及控制措施危险点分析及控制措施14.8 作业内容、步骤及工艺标准作业内容、步骤及工艺标准14.9检修质检验收（见附表）附表检修质检验收表检修质检验收表15停电更换架空地线耐张线夹15.1适用范围本指导书适用于500kV交流及±500kV直流架空输电线路上停电更换架空地线耐张线夹作业。
设备线夹安装作业指导书
目录目录 (1)设备线夹安装施工作业指导书 01、概述 02、编制依据 03、施工准备 04、施工步骤 (2)5、安全技术措施 (2)6、技术要求 (3)设备线夹安装施工作业指导书1、概述本指导书适用于新洲区110kV邾城变电站智能化改造工程更换导线线夹的停电作业指导。
2、编制依据《电气装置安装工程电缆线路施工及验收规范 GB50168-2006；《电力建设安全工作规程》（变电所部分）；《电业安全工作规程》（发电厂和变电所部分）DL 408-91；《电力设备预防性试验规程》Q/CSG 1 0007-2004；《110kV～500kV送变电工程质量检验及评定标准》Q/CSG ；《国家电网公司输变电工程施工工艺示范手册》《中国南方电网十项重点反事故措施》Q/；《中华人民共和国工程建设标准强制性条文》（电力工程部分）；DL/T 347-2010 T型线夹中华人民共和国电力行业标准DL/T 346-2010 设备线夹中华人民共和国电力行业标准业主和供货厂家签订的技术协议、制造厂家提供的配电柜使用说明书。
3、施工准备施工准备安排4、施工步骤5、安全技术措施6、技术要求设备线夹的技术要求应符合GB/T 2314DE 规定；T型线夹一般技术条件应符合GB/T2314的规定。
设备线夹应按规定程序批准的图样制造，其制造质量应符合DL/和DL/的规定；T型线夹其制造质量应符合DL/的规定。
设备线夹电气性能应符合下列规定：①导线接续处两端点之间的电阻，对于压缩型设备线夹，不应大于同样长度导线的电阻。
②导线接续处的温升不因大于被接续导线的温度。
③设备线夹所能承受的载流量不因小于被安装导线的载流量。
T型线夹的电气性能应符合下列规定：①导线接续处两端点间的电阻，对于压缩型T型线夹，不应大于同样长度导线的电阻。
②导线接续处的温升不应大于被接续导线的温升。
③T型线夹所能承受的载流量不因小于引下线的载流量。
线夹的机械性能是其握力不低于被安装导（绞）线计算拉断力的10%。
更换地线作业指导书(修改)
编号:Q/×××35kV－110kV××线路停电更换架空地线作业指导书（范本）编写：年月日审核：年月日安全：年月日批准：年月日工作负责人：作业日期年月日时至年月日时××供电公司×××1范围本指导书适用于黄石供电公司输电线路部××kV××线路停电更换架空地线。
2 引用文件GBJ50233-2005 110～500kV架空电力线路施工及验收规范GB50173—92 35kV及以下架空电力线路施工及验收规范国家电网安监［2009］664号国家电网公司电力安全工作规程（线路部分）（试行）DL/T 741-2001 架空送电线路运行规程Q/GDW 179—2008 110～750kV架空输电线路设计规定GB/T 19001-2000 质量管理体系要求国家电网生[2004]503号关于印发《国家电网公司现场标准化作业指导书编制导则（试行）》的通知现场标准化作业指导书编制导则SDJ 226-1987 架空送电线路导线及避雷线液压施工工艺规程3 修前准备3.13.2准备工作安排3.3人员要求3.4工器具3.5材料3.6危险点分析3.7安全措施3.8作业分工4作业程序4.1开工4.2作业内容及标准4.3竣工5记录5.1变更记录5.2消缺记录6 验收总结7 指导书执行情况评估8 附录8.1编写说明工作任务：××kV××线××#～××#档停电更换GJ- 地线。
线路情况：××kV××线××#～××#无交叉跨越物，无平行带电线路。
接地线情况：接地线位置如图1所示。
作业人员：共××人。
图1 接地线位置示意图。
输电线路局部更换架空地线作业指导书
5.4 弧垂 导线两悬点连线上的任意一点到架空导线间的垂直距离称该点弧垂。通常所说的弧垂是指与导线两
悬点连线平行的架空导线切线间的垂直距离。 5.5 画印
1
Q/YNDW 113.2.012-2005
紧线时在满足弧垂要求后，在导线表面上挂点处的相应位置所作的印记。 5.6 锚线
qyndw11320122005附录a地线展放等级评定标准及检查方法表评定标准允许偏差性质检查验收项目合格优良检查方法关键地线规格符合设计要求核对图纸实物检关键因施工损伤补修管处理符合规范第715条第7177114条平均每5kg线路不超过1个补修检查记录现场检查关键因施工损伤接续管处理符合规范第716条第7177114条平均每公里线路不超过1个接续检查记录现场检查关键同一档内连接管与补修管数量符合规范第729检查记录现场检查外观地线外观质量符合规定检查记录现场检查10qyndw11320122005附录b紧线质量等级标准及检查方法表评定标准允许偏差性质检查验收项目合格优良检查方法关键对交叉跨越物及对地距离符合设计要求经纬仪测量关键耐张连接金具符合设计要求与原设计图纸核对重要跳线制作符合规范要求曲线平滑美观观察110kv52542220kv重要地线弧垂紧线当时大跨越1最大1m08最大08m经纬仪和钢尺110kv200150220kv及以上300250重要地线相间弧垂偏差mm大跨越500400经纬仪和钢尺外观地线弧垂符合设计要求线间距均匀协调美观观察11qyndw11320122005附录c输电线路检修报告检修内容及项目
2
Q/YNDW 113.2.012-2005
号、明确分工，做好安全保护措施。作业前工作负责人应对起重工作和工器具进行全面检查， 无异常方可作业。 6.4.2 起重机械如绞磨、汽车吊、手摇绞磨等必须安置平稳牢固，并设有制动和逆制装置。 6.4.3 当重物吊离地面后，工作负责人应再检查各受力部位，无异常情况后方可正式起吊。 6.4.4 在起吊牵引过程中，受力钢丝绳的周围、上下方、内角侧和地线下方，严禁有人停留 和通过。 6.4.5 使用开门滑车，应将开门的钩环扣紧，必要时用绑线扎牢，防止绳索自动跑出。 6.4.6 起重时，在起重机械的滚筒上至少应绕有 5 圈钢丝绳，拖尾钢丝绳应随时拉紧，并由 有经验的人负责。 6.4.7 起重工器具应妥善保管，定期检查试验。钢丝绳应定期浸油，发现有断丝、断股或损 伤严重者，严禁使用。 6.4.8 绳索在使用前必须仔细检查，所承受的荷重不准超过规定：麻绳、棕绳用作一般荷重 吊绳时，按其截面 10N/mm²计算，用作捆绑时按 5 N/mm²计算，在受潮湿状态下，允许荷重减 少一半。 6.5 搭拆跨越架工作时要避免倒架伤人和摔跌 6.5.1 高处用的跨越架，必须能承受站在上面的人员和材料重量之和，并留有一定的安全裕 度。 6.5.2 跨越架必须搭设牢固，绑扎用的铁线必须符合要求。 6.5.3 搭设跨越架必须由专人负责统一指挥，立杆和支杆的底端要埋入地下，深度应视土质 情况决定，埋杆时要将土夯实，必要时绑设地横木。 6.5.4 搭设跨越架，工作负责人要始终监护、检查，发现问题及时纠正处理。 6.5.5 禁止在脚手架上超重聚集人员，或放置超过荷重的材料，造成脚手架倒塌。 6.5.6 拆除脚手架时，应遵守下列规定：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号:Q/BC-AZ-034 110kV线路停电更换架空地线线夹作业指导书
(范本)
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
天津电力公司北辰供电分公司
1范围
本指导书适用于天津电力公司北辰供电分公司110kV线路停电更换架空地线线夹的停电检修作业。
2引用文件
国家电网公司电力安全工作规程（电力线路部分）
GBJ 233—90《110～500kV架空电力线路施工及验收规范》
GBJ 50312—200《110～500kV架空送电线路施工及验收规范》
DL/T 5092—1999《110～500kV架空送电线路设计技术规程》
DL/T 741—2001《架空送电线路运行规程》
DL/T —2004《电力建设安全工作规程》第二部分：架空电力线路
国家电网公司110（66）kV—500kV架空输电线路运行规范
国家电网公司110（66）kV—500kV架空输电线路检修规范
天津市电力公司《天津市电力公司架空送电线路运行规程》
3 修前准备
1准备工作安排
2 召开班前会
人员要求
工器具
材料
危险点分析
安全措施
作业分工
4作业程序
作业开工
作业内容及标准
竣工
5消缺记录
6 验收总结
7 指导书执行情况评估。
