评定表9.5.2 管座及涵管安装评定
涵洞验收规范

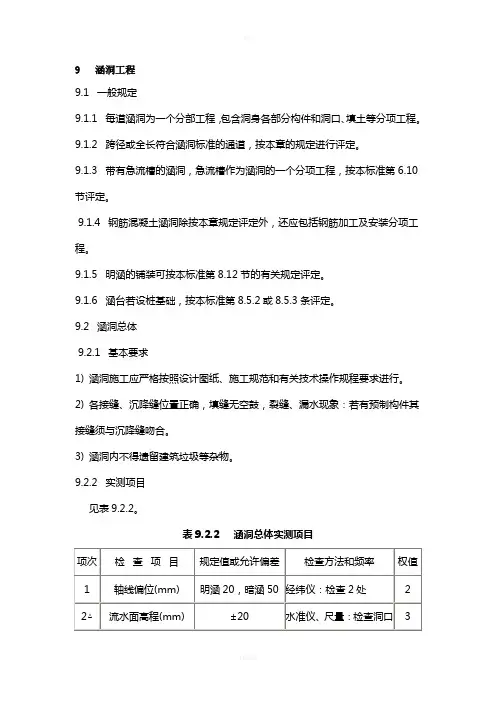

9 涵洞工程9.1 一般规定9.1.1 每道涵洞为一个分部工程，包含洞身各部分构件和洞口、填土等分项工程。
9.1.2 跨径或全长符合涵洞标准的通道，按本章的规定进行评定。
9.1.3 带有急流槽的涵洞，急流槽作为涵洞的一个分项工程，按本标准第6.10节评定。
9.1.4 钢筋混凝土涵洞除按本章规定评定外，还应包括钢筋加工及安装分项工程。
9.1.5 明涵的铺装可按本标准第8.12节的有关规定评定。
9.1.6 涵台若设桩基础，按本标准第8.5.2或8.5.3条评定。
9.2 涵洞总体9.2.1 基本要求1) 涵洞施工应严格按照设计图纸、施工规范和有关技术操作规程要求进行。
2) 各接缝、沉降缝位置正确，填缝无空鼓，裂缝、漏水现象：若有预制构件其接缝须与沉降缝吻合。
3) 涵洞内不得遗留建筑垃圾等杂物。
9.2.2 实测项目见表9.2.2。
表9.2.2 涵洞总体实测项目注：实际工程无项次3时，该项不参与评定。
9.2.3 外观鉴定1) 洞身顺直，进出口、洞身、沟槽等衔接平顺，无阻水现象。
不符合要求时减1~3分。
2) 帽石、一字墙或八字墙等应平直，与路线边坡、线形匹配，棱角分明。
不符合要求时减1~3分。
3) 涵洞处路面平顺，无跳车现象。
不符合要求时减2~4分。
4) 外露混凝土表面平整，色泽一致。
不符合要求时减1~3分。
9.3 涵台9.3.1 基本要求1) 所用的水泥、砂、石、水、外掺剂、混合材料及石料的强度、质量和规格必须符合有关技术规范的要求，按规定的配合比施工。
2) 地基承载力及基础埋置深度须满足设计要求。
3) 混凝土不得出现露筋和空洞现象。
4) 砌块应错缝、坐浆挤紧，嵌缝料和砂浆饱满，无空洞、宽缝、大堆砂浆填隙和假缝。
见表9.3.2。
表9.3.2 涵台实测项目9.3.3 外观鉴定1) 涵台线条顺直，表面平整。
不符合要求时减1~3分。
2) 蜂窝、麻面面积不得超过该面面积的0.5％，不符合要求时，每超过0.5％减3分；深度超过1cm者必须处理。
涵洞验收规范
9 涵洞工程9.1 一般规定9.1.1 每道涵洞为一个分部工程，包含洞身各部分构件和洞口、填土等分项工程。
9.1.2 跨径或全长符合涵洞标准的通道，按本章的规定进行评定。
9.1.3 带有急流槽的涵洞，急流槽作为涵洞的一个分项工程，按本标准第6.10节评定。
9.1.4 钢筋混凝土涵洞除按本章规定评定外，还应包括钢筋加工及安装分项工程。
9.1.5 明涵的铺装可按本标准第8.12节的有关规定评定。
9.1.6 涵台若设桩基础，按本标准第8.5.2或8.5.3条评定。
9.2 涵洞总体9.2.1 基本要求1) 涵洞施工应严格按照设计图纸、施工规范和有关技术操作规程要求进行。
2) 各接缝、沉降缝位置正确，填缝无空鼓，裂缝、漏水现象：若有预制构件其接缝须与沉降缝吻合。
3) 涵洞内不得遗留建筑垃圾等杂物。
9.2.2 实测项目见表9.2.2。
表9.2.2 涵洞总体实测项目注：实际工程无项次3时，该项不参与评定。
9.2.3 外观鉴定1) 洞身顺直，进出口、洞身、沟槽等衔接平顺，无阻水现象。
不符合要求时减1~3分。
2) 帽石、一字墙或八字墙等应平直，与路线边坡、线形匹配，棱角分明。
不符合要求时减1~3分。
3) 涵洞处路面平顺，无跳车现象。
不符合要求时减2~4分。
4) 外露混凝土表面平整，色泽一致。
不符合要求时减1~3分。
9.3 涵台9.3.1 基本要求1) 所用的水泥、砂、石、水、外掺剂、混合材料及石料的强度、质量和规格必须符合有关技术规范的要求，按规定的配合比施工。
2) 地基承载力及基础埋置深度须满足设计要求。
3) 混凝土不得出现露筋和空洞现象。
4) 砌块应错缝、坐浆挤紧，嵌缝料和砂浆饱满，无空洞、宽缝、大堆砂浆填隙和假缝。
9.3.2 实测项目见表9.3.2。
表9.3.2 涵台实测项目9.3.3 外观鉴定1) 涵台线条顺直，表面平整。
不符合要求时减1~3分。
2) 蜂窝、麻面面积不得超过该面面积的0.5％，不符合要求时，每超过0.5％减3分；深度超过1cm者必须处理。
管路安装工程质量评定表

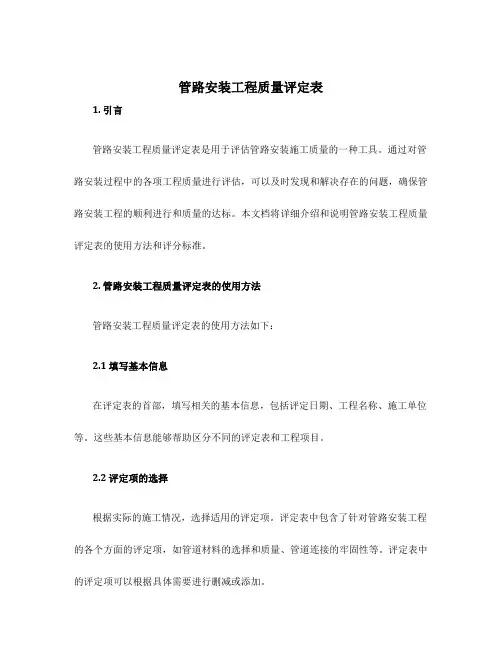

管路安装工程质量评定表1. 引言管路安装工程质量评定表是用于评估管路安装施工质量的一种工具。
通过对管路安装过程中的各项工程质量进行评估，可以及时发现和解决存在的问题，确保管路安装工程的顺利进行和质量的达标。
本文档将详细介绍和说明管路安装工程质量评定表的使用方法和评分标准。
2. 管路安装工程质量评定表的使用方法管路安装工程质量评定表的使用方法如下：2.1 填写基本信息在评定表的首部，填写相关的基本信息，包括评定日期、工程名称、施工单位等。
这些基本信息能够帮助区分不同的评定表和工程项目。
2.2 评定项的选择根据实际的施工情况，选择适用的评定项。
评定表中包含了针对管路安装工程的各个方面的评定项，如管道材料的选择和质量、管道连接的牢固性等。
评定表中的评定项可以根据具体需要进行删减或添加。
2.3 评分标准的理解和运用对于每个评定项，评定表中都会提供相应的评分标准。
评分标准描述了不同分数对应的不同质量水平。
评定人员需要理解这些评分标准，并根据实际情况进行评分。
评分时应客观、公正，遵循评分标准，确保评分结果的准确性和可靠性。
2.4 统计评分结果根据评分表的全部评分项，统计出总得分和平均得分。
这些得分可以作为管路安装工程质量的评估依据，反映出工程实施过程中的质量状况。
3. 管路安装工程质量评定表的评分标准下面是管路安装工程质量评定表中常用的评分标准示例：分数范围评分等级质量水平90-100 A 优秀80-89 B 良好70-79 C 合格60-69 D 不合格< 60 E 严重不合格这是一种常见的评分标准，适用于大多数管路安装工程。
评定人员根据实际情况和评定项的质量状况，给出相应的评分等级。
评分等级能够直观地反映出管路安装工程的整体质量水平。
4. 管路安装工程质量评定表的优势和应用场景4.1 优势管路安装工程质量评定表具有以下优势：•标准化评估：评定表中的评分标准能够规范评估过程，提高评估的准确性和可靠性。
评定表9.5.2 管座及涵管安装评定
监理意见
工程质量等级评定
评 分：
质量等级：
检验负责人：
检测：
记录：
复核：
年月日
项 次
检查项目
实测值或实测偏差值
质量评定
规定值或允许偏差
1
2
3
4
5
6
7
8
9 10 平均、代表值 合格率（%） 权值
得分
实 测
1 △
管座或垫层砼强度（MPa）
在合格标准内
3
项
目 2 管座或垫层宽度节 管径≤1m
3
3 底面错台
2
(mm)
管径＞1m
5
合计
外观鉴定 质量保证资料
减分 减分
_______________高速公路工程项目
分项工程质量检验评定表
施工自检
分项工程名称：涵洞管座及涵管安装 承包单位：
工程部位： 合同段：
所属分部工程名称：涵洞 监理单位：
编 号： 合同段：
评定表9.5.2
基本要求：1、涵管必须检验合格方可安装。2、地基承载力须满足设计要求，涵管与管座、垫层或地基紧密贴合，垫稳坐实。3、接缝填料嵌填密实，接缝表面平整，无间断、裂缝 、空鼓现象。4、每节管底坡度均不得出现反坡。5、管座沉降缝应与涵管接头平齐，无错位现象。6、要求防渗漏的倒虹吸涵管须做渗漏试验，渗漏量应满足要求。
涵管分项工程质量检验评定表
园绿 1-1-6 工程名称： 项 保 证 项 目 目 部位： 质量情况
1 预制混凝土圆管成品应符合设计要求，具有出厂合格证和混凝土强度试验 报告 2 涵管开挖中心位置、涵管中心线管底标高应符合设计和规范要求 3 回填土不得有石块、砖屑等杂物，并分层压实 项 1 2 3 4 5 6 目 质 量 情 况 等级
项，优良率 点，合格率 监理单位:
% %
允许偏差项目
工程负责人:
监理工程师： 年 月 日
Байду номын сангаас
槽 开 挖 轴线位移
槽底标高
偏 5 差 项 6 7 8
中心位移 管 铺 管底标高 设 抹带接口宽度 混凝土强度 平面布置 管 口 翼 顶面标高 墙 进出口 保证项目 基本项目 检查 实测 施工单位:
目 9 10 11 12 13 检 查 结 果 评 定 等 级
项，其中优良 点，其中合格 核 定 等 级
1 2 3 4 5 6 7 8 9 10 基 本 项 目 位置、标高正确 管槽开 放坡符合规范要求 挖 尺寸不小于设计值 垫层符合要求 涵管铺 中心位置正确 设 素混凝土符合设计要求 项 1 允 许 2 3 4 目 允许偏差 （mm） ±20（有垫层） +0～20（无垫层） 30 15 ±15 +5～0 符合设计要求 浆砌块石 混凝土翼墙 浆砌块石 混凝土翼墙 端面尺寸 底面标高 50 30 ±20 ±10 不小于设计值 ±30 实测值（mm） 1 2 3 4 5 6 7 8 9 10

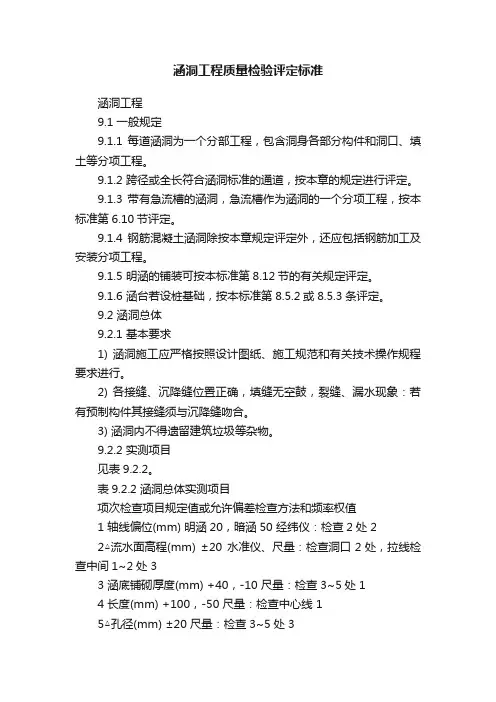

涵洞工程质量检验评定标准
涵洞工程质量检验评定标准涵洞工程9.1 一般规定9.1.1 每道涵洞为一个分部工程，包含洞身各部分构件和洞口、填土等分项工程。
9.1.2 跨径或全长符合涵洞标准的通道，按本章的规定进行评定。
9.1.3 带有急流槽的涵洞，急流槽作为涵洞的一个分项工程，按本标准第6.10节评定。
9.1.4 钢筋混凝土涵洞除按本章规定评定外，还应包括钢筋加工及安装分项工程。
9.1.5 明涵的铺装可按本标准第8.12节的有关规定评定。
9.1.6 涵台若设桩基础，按本标准第8.5.2或8.5.3条评定。
9.2 涵洞总体9.2.1 基本要求1) 涵洞施工应严格按照设计图纸、施工规范和有关技术操作规程要求进行。
2) 各接缝、沉降缝位置正确，填缝无空鼓，裂缝、漏水现象：若有预制构件其接缝须与沉降缝吻合。
3) 涵洞内不得遗留建筑垃圾等杂物。
9.2.2 实测项目见表9.2.2。
表9.2.2 涵洞总体实测项目项次检查项目规定值或允许偏差检查方法和频率权值1 轴线偏位(mm) 明涵20，暗涵50 经纬仪：检查2处 22△流水面高程(mm) ±20 水准仪、尺量：检查洞口2处，拉线检查中间1~2处 33 涵底铺砌厚度(mm) +40，-10 尺量：检查3~5处 14 长度(mm) +100，-50 尺量：检查中心线 15△孔径(mm) ±20 尺量：检查3~5处 36 净高(mm) 明涵土20，暗涵±50 尺量：检查3~5处 1注：实际工程无项次3时，该项不参与评定。
9.2.3 外观鉴定1) 洞身顺直，进出口、洞身、沟槽等衔接平顺，无阻水现象。
不符合要求时减1~3分。
2) 帽石、一字墙或八字墙等应平直，与路线边坡、线形匹配，棱角分明。
不符合要求时减1~3分。
3) 涵洞处路面平顺，无跳车现象。
不符合要求时减2~4分。
4) 外露混凝土表面平整，色泽一致。
不符合要求时减1~3分。
9.3 涵台9.3.1 基本要求1)所用的水泥、砂、石、水、外掺剂、混合材料及石料的强度、质量和规格必须符合有关技术规范的要求，按规定的配合比施工。
涵洞工程质量检验评定标准
涵洞工程9.1 一般规定9.1.1 每道涵洞为一个分部工程，包含洞身各部分构件和洞口、填土等分项工程。
9.1.2 跨径或全长符合涵洞标准的通道，按本章的规定进行评定。
9.1.3 带有急流槽的涵洞，急流槽作为涵洞的一个分项工程，按本标准第6.10节评定。
9.1.4 钢筋混凝土涵洞除按本章规定评定外，还应包括钢筋加工及安装分项工程。
9.1.5 明涵的铺装可按本标准第8.12节的有关规定评定。
9.1.6 涵台若设桩基础，按本标准第8.5.2或8.5.3条评定。
9.2 涵洞总体9.2.1 基本要求1) 涵洞施工应严格按照设计图纸、施工规范和有关技术操作规程要求进行。
2) 各接缝、沉降缝位置正确，填缝无空鼓，裂缝、漏水现象：若有预制构件其接缝须与沉降缝吻合。
3) 涵洞内不得遗留建筑垃圾等杂物。
9.2.2 实测项目见表9.2.2。
表9.2.2 涵洞总体实测项目项次检查项目规定值或允许偏差检查方法和频率权值1 轴线偏位(mm) 明涵20，暗涵50 经纬仪：检查2处 22△流水面高程(mm) ±20 水准仪、尺量：检查洞口2处，拉线检查中间1~2处 33 涵底铺砌厚度(mm) +40，-10 尺量：检查3~5处 14 长度(mm) +100，-50 尺量：检查中心线 15△孔径(mm) ±20 尺量：检查3~5处 36 净高(mm) 明涵土20，暗涵±50 尺量：检查3~5处 1注：实际工程无项次3时，该项不参与评定。
9.2.3 外观鉴定1) 洞身顺直，进出口、洞身、沟槽等衔接平顺，无阻水现象。
不符合要求时减1~3分。
2) 帽石、一字墙或八字墙等应平直，与路线边坡、线形匹配，棱角分明。
不符合要求时减1~3分。
3) 涵洞处路面平顺，无跳车现象。
不符合要求时减2~4分。
4) 外露混凝土表面平整，色泽一致。
不符合要求时减1~3分。
9.3 涵台9.3.1 基本要求1)所用的水泥、砂、石、水、外掺剂、混合材料及石料的强度、质量和规格必须符合有关技术规范的要求，按规定的配合比施工。
【管座及涵管安装】
分项工程质量检验评定表
K0+170～K0+180钢筋砼圆管涵管节安装施 工 单 位：重庆市昌宝建设有限公司（桩号、墩台号、孔号）
编号：
所属建设单位：
监 理 单位：
巫山县双神旅游开发有限公司重庆智能工程监理有限公司
分项工程名称：K0+170～K0+180钢筋砼圆管涵管节安装所属分部工程名称:K0+170～K0+180钢筋砼圆管涵工 程 部 位：
分项工程质量检验评定表
分项工程名称：K0+226钢筋砼圆管涵管节安装所属分部工程名称:K0+226钢筋砼圆管涵所属建设单
位：
巫山县双神旅游开发有限公司
工 程 部 位：K0+226钢筋砼圆管涵管节安装施 工 单 位：重庆市昌宝建设有限公司监 理 单
位：
重庆智能工程监理有限公司
（桩号、墩台号、孔号）编号：
分项工程质量检验评定表
分项工程名称：K0+440～K0+449.5钢筋砼圆管涵管节安装所属分部工程名称:K0+440～K0+449.5钢筋砼圆管涵所属建设单
位：
巫山县双神旅游开发有限公司
工 程 部 位：K0+440～K0+449.5钢筋砼圆管涵管节安装施 工 单 位：重庆市昌宝建设有限公司监 理 单
位：
重庆智能工程监理有限公司
（桩号、墩台号、孔号）编号：
分项工程质量检验评定表
分项工程名称：K0+455.5钢筋砼圆管涵管节安装所属分部工程名称:K0+455.5钢筋砼圆管涵所属建设单
位：
巫山县双神旅游开发有限公司
工 程 部 位：K0+455.5钢筋砼圆管涵管节安装施 工 单 位：重庆市昌宝建设有限公司监 理 单
位：
重庆智能工程监理有限公司
（桩号、墩台号、孔号）编号：。
涵洞评定标准
9 涵洞工程9.1 一般规定9.1.1 每道涵洞为一个分部工程，包含洞身各部分构件和洞口、填土等分项工程。
9.1.2 跨径或全长符合涵洞标准的通道，按本章的规定进行评定。
9.1.3 带有急流槽的涵洞，急流槽作为涵洞的一个分项工程，按本标准第6.10节评定。
9.1.4 钢筋混凝土涵洞除按本章规定评定外，还应包括钢筋加工及安装分项工程。
9.1.5 明涵的铺装可按本标准第8.12节的有关规定评定。
9.1.6 涵台若设桩基础，按本标准第8.5.2或8.5.3条评定。
9.2 涵洞总体9.2.1 基本要求1) 涵洞施工应严格按照设计图纸、施工规范和有关技术操作规程要求进行。
2) 各接缝、沉降缝位置正确，填缝无空鼓，裂缝、漏水现象：若有预制构件其接缝须与沉降缝吻合。
3) 涵洞内不得遗留建筑垃圾等杂物。
9.2.2 实测项目见表9.2.2。
表9.2.2 涵洞总体实测项目注：实际工程无项次3时，该项不参与评定。
9.2.3 外观鉴定1) 洞身顺直，进出口、洞身、沟槽等衔接平顺，无阻水现象。
不符合要求时减1~3分。
2) 帽石、一字墙或八字墙等应平直，与路线边坡、线形匹配，棱角分明。
不符合要求时减1~3分。
3) 涵洞处路面平顺，无跳车现象。
不符合要求时减2~4分。
4) 外露混凝土表面平整，色泽一致。
不符合要求时减1~3分。
9.3 涵台9.3.1 基本要求1) 所用的水泥、砂、石、水、外掺剂、混合材料及石料的强度、质量和规格必须符合有关技术规范的要求，按规定的配合比施工。
2) 地基承载力及基础埋置深度须满足设计要求。
3) 混凝土不得出现露筋和空洞现象。
4) 砌块应错缝、坐浆挤紧，嵌缝料和砂浆饱满，无空洞、宽缝、大堆砂浆填隙和假缝。
9.3.2 实测项目见表9.3.2。
表9.3.2 涵台实测项目9.3.3 外观鉴定1) 涵台线条顺直，表面平整。
不符合要求时减1~3分。
2) 蜂窝、麻面面积不得超过该面面积的0.5％，不符合要求时，每超过0.5％减3分；深度超过1cm 者必须处理。
涵洞验收规范标准
9 涵洞工程9.1 一般规定9.1.1 每道涵洞为一个分部工程，包含洞身各部分构件和洞口、填土等分项工程。
9.1.2 跨径或全长符合涵洞标准的通道，按本章的规定进行评定。
9.1.3 带有急流槽的涵洞，急流槽作为涵洞的一个分项工程，按本标准第6.10节评定。
9.1.4 钢筋混凝土涵洞除按本章规定评定外，还应包括钢筋加工及安装分项工程。
9.1.5 明涵的铺装可按本标准第8.12节的有关规定评定。
9.1.6 涵台若设桩基础，按本标准第8.5.2或8.5.3条评定。
9.2 涵洞总体9.2.1 基本要求1) 涵洞施工应严格按照设计图纸、施工规范和有关技术操作规程要求进行。
2) 各接缝、沉降缝位置正确，填缝无空鼓，裂缝、漏水现象：若有预制构件其接缝须与沉降缝吻合。
3) 涵洞内不得遗留建筑垃圾等杂物。
9.2.2 实测项目见表9.2.2。
表9.2.2 涵洞总体实测项目注：实际工程无项次3时，该项不参与评定。
9.2.3 外观鉴定1) 洞身顺直，进出口、洞身、沟槽等衔接平顺，无阻水现象。
不符合要求时减1~3分。
2) 帽石、一字墙或八字墙等应平直，与路线边坡、线形匹配，棱角分明。
不符合要求时减1~3分。
3) 涵洞处路面平顺，无跳车现象。
不符合要求时减2~4分。
4) 外露混凝土表面平整，色泽一致。
不符合要求时减1~3分。
9.3 涵台9.3.1 基本要求1) 所用的水泥、砂、石、水、外掺剂、混合材料及石料的强度、质量和规格必须符合有关技术规范的要求，按规定的配合比施工。
2) 地基承载力及基础埋置深度须满足设计要求。
3) 混凝土不得出现露筋和空洞现象。
4) 砌块应错缝、坐浆挤紧，嵌缝料和砂浆饱满，无空洞、宽缝、大堆砂浆填隙和假缝。
9.3.2 实测项目见表9.3.2。
表9.3.2 涵台实测项目9.3.3 外观鉴定1) 涵台线条顺直，表面平整。
不符合要求时减1~3分。
2) 蜂窝、麻面面积不得超过该面面积的0.5％，不符合要求时，每超过0.5％减3分；深度超过1cm者必须处理。
涵洞评定标准
9 涵洞工程9.1 一般规定9.1.1 每道涵洞为一个分部工程，包含洞身各部分构件和洞口、填土等分项工程。
9.1.2 跨径或全长符合涵洞标准的通道，按本章的规定进行评定。
9.1.3 带有急流槽的涵洞，急流槽作为涵洞的一个分项工程，按本标准第6.10节评定。
9.1.4 钢筋混凝土涵洞除按本章规定评定外，还应包括钢筋加工及安装分项工程。
9.1.5 明涵的铺装可按本标准第8.12节的有关规定评定。
9.1.6 涵台若设桩基础，按本标准第8.5.2或8.5.3条评定。
9.2 涵洞总体9.2.1 基本要求1) 涵洞施工应严格按照设计图纸、施工规范和有关技术操作规程要求进行。
2) 各接缝、沉降缝位置正确，填缝无空鼓，裂缝、漏水现象：若有预制构件其接缝须与沉降缝吻合。
3) 涵洞内不得遗留建筑垃圾等杂物。
9.2.2 实测项目见表9.2.2。
表9.2.2 涵洞总体实测项目注：实际工程无项次3时，该项不参与评定。
9.2.3 外观鉴定1) 洞身顺直，进出口、洞身、沟槽等衔接平顺，无阻水现象。
不符合要求时减1~3分。
2) 帽石、一字墙或八字墙等应平直，与路线边坡、线形匹配，棱角分明。
不符合要求时减1~3分。
3) 涵洞处路面平顺，无跳车现象。
不符合要求时减2~4分。
4) 外露混凝土表面平整，色泽一致。
不符合要求时减1~3分。
9.3 涵台9.3.1 基本要求1) 所用的水泥、砂、石、水、外掺剂、混合材料及石料的强度、质量和规格必须符合有关技术规范的要求，按规定的配合比施工。
2) 地基承载力及基础埋置深度须满足设计要求。
3) 混凝土不得出现露筋和空洞现象。
4) 砌块应错缝、坐浆挤紧，嵌缝料和砂浆饱满，无空洞、宽缝、大堆砂浆填隙和假缝。
9.3.2 实测项目见表9.3.2。
表9.3.2 涵台实测项目9.3.3 外观鉴定1) 涵台线条顺直，表面平整。
不符合要求时减1~3分。
2) 蜂窝、麻面面积不得超过该面面积的0.5％，不符合要求时，每超过0.5％减3分；深度超过1cm 者必须处理。

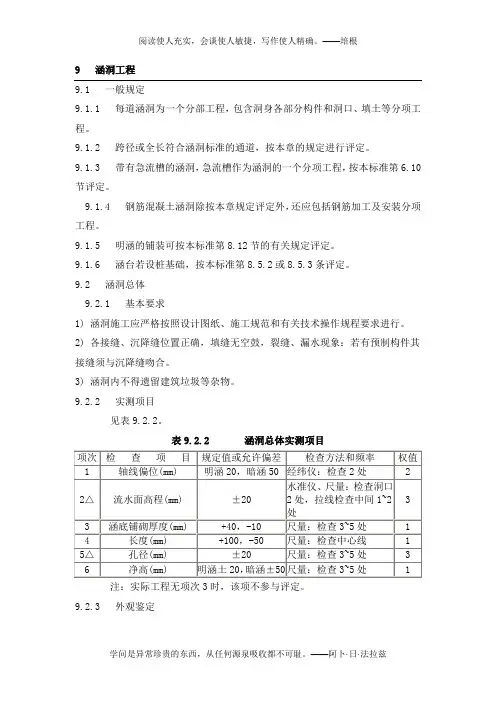

涵洞验收规范
9涵洞工程9.1 一般规定9.1.1每道涵洞为一个分部工程，包含洞身各部分构件和洞口、填土等分项工程。
9.1.2跨径或全长符合涵洞标准的通道，按本章的规定进行评定。
9.1.3带有急流槽的涵洞，急流槽作为涵洞的一个分项工程，按本标准第 6.10 节评定。
9.1.4钢筋混凝土涵洞除按本章规定评定外，还应包括钢筋加工及安装分项工程。
9.1.5明涵的铺装可按本标准第8.12节的有关规定评定。
9.1.6涵台若设桩基础，按本标准第 8.5.2或8.5.3条评定。
9.2涵洞总体9.2.1基本要求1) 涵洞施工应严格按照设计图纸、施工规范和有关技术操作规程要求进行。
2) 各接缝、沉降缝位置正确，填缝无空鼓，裂缝、漏水现象：若有预制构件其接缝须与沉降缝吻合。
3) 涵洞内不得遗留建筑垃圾等杂物。
9.2.2实测项目见表9.2.2。
表9.2.2涵洞总体实测项目注：实际工程无项次3时，该项不参与评定。
9.2.3外观鉴定1) 洞身顺直，进出口、洞身、沟槽等衔接平顺，无阻水现象。
不符合要求时减1~3 分。
2）帽石、一字墙或八字墙等应平直，与路线边坡、线形匹配，棱角分明。
不符合要求时减1~3分。
3）涵洞处路面平顺，无跳车现象。
不符合要求时减2~4分。
4）外露混凝土表面平整，色泽一致。
不符合要求时减1~3分。
9.3涵台931基本要求1）所用的水泥、砂、石、水、外掺剂、混合材料及石料的强度、质量和规格必须符合有关技术规范的要求，按规定的配合比施工。
2）地基承载力及基础埋置深度须满足设计要求。
3）混凝土不得出现露筋和空洞现象。
4）砌块应错缝、坐浆挤紧，嵌缝料和砂浆饱满，无空洞、宽缝、大堆砂浆填隙和假缝。
9.3.2实测项目见表9.3.2 。
表9.3.2涵台实测项目9.3.3外观鉴定1）涵台线条顺直，表面平整。
不符合要求时减1~3分。
2）蜂窝、麻面面积不得超过该面面积的 0.5 %，不符合要求时，每超过 0.5 %减 3分；深度超过1cm者必须处理。
涵管分项工程质量检验评定表格
墙涵管分项工程质量检验评定表工程名称：部位：项目质量情况保1预制混凝土圆管成品应符合设计要求，具有出厂合格证和混凝土证强度试验报告项2涵管开挖中心位置、涵管中心线管底标高应符合设计和标准要求目回填土不得有石块、砖屑等杂物，并分层压实目质量情况等级2345678911基1位置、标高正确2管槽开放坡符合标准要求本挖项3尺寸不小于设计值平面布置顶面标高目4垫层符合要求5涵管铺中心位置正确设6素混凝土符合设计要求槽开挖允4管许5偏6差7项目891111213保证工程检查根本工结程果项目允许偏差(mm)实测值〔mm〕123567891槽底标高±20(有垫层)+0-20(无垫层)轴线位移30中心位移15管底标高±15抹带接口+5~0宽度混凝土强度符合设计要求浆砌块石50混凝土翼墙30浆砌块石±20混凝土翼墙±10进出端面尺寸不小于设计值口底面标高±30检查项，其中优良项，优良率％允许偏差工程实测点，其中合格点，合格率％评施工单位：核监理单位：定定等等级工程负责人：级监理工程师：年月日。
管道基础及管节安装质量检验评定表
承包单位： 合同编号 页码：
监理单位： 工程编号： 日期： 年 月 日
项目名称
监理单位
公路等级
桩号及部位
承包单位
合同段
项
次
检测项目
规定值或
允许偏差
检测结果
质量评定
检测数
合格数
合格率(％)
规定分
实得分
1
砼或砂浆强度(Mpa)
在合格标准内
30
2
管轴线偏位(mm)
50
15
3
管内底高程(mm)
+20
15
4
基础厚度(mm)
不小于设计值105 Nhomakorabea管座宽度(mm)
不小于设计值
10
6
抹带
宽度
不小于设计值
10
厚度
不小于设计值
7
相邻管内底错口(mm)
5（下游底于下游）
10
8
9
10
合计
100
外观鉴定
减分
质量保证资料
减分
工程质量等级评分
得分：等级：
统计：复核：技术主办：项目主管：日期：
监理意见及签名： 日期：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实测值或实测偏差值 项 次 检查项目 规定值或允许偏差 1 实 1△ 管座或垫层砼强度（MPa） 测 项 管座或垫层宽度、厚度 目 2 相邻管节 底面错台 (mm) 管径≤1m 2 3 4 5 6 7 8 9 10 平均、代表值
质量评定
合格率（%）
权值
得分
在合格标准内
3
≥设计值
2
3 2
3
管径速公路工程项目
分项工程质量检验评定表
分项工程名称：涵洞管座及涵管安装 承包单位： 工程部位： 合同段： 所属分部工程名称：涵洞 监理单位：
施工自检
编 号： 合同段： 评定表9.5.2
基本要求：1、涵管必须检验合格方可安装。2、地基承载力须满足设计要求，涵管与管座、垫层或地基紧密贴合，垫稳坐实。3、接缝填料嵌填密实，接缝表面平整，无间断、裂缝 、空鼓现象。4、每节管底坡度均不得出现反坡。5、管座沉降缝应与涵管接头平齐，无错位现象。6、要求防渗漏的倒虹吸涵管须做渗漏试验，渗漏量应满足要求。
合计
外观鉴定
减分 监理意见
质量保证资料
减分
工程质量等级评定
评
分：
质量等级：
检验负责人：
检测：
记录：
复核：
年 月 日
