慢走丝操作规程

文件名称：
文件编号：C-A-P-12
版次号：A/0
「慢走丝操作规程」
第1页共1页
1.0目的
明确加工时慢走丝的操作规定，严格按规定流程操作，防止因操作不当而损坏机床或人员伤残等不良现象/事故发生。
2.0应用范围
本公司所用使用慢走丝的操作人员。
3.0定义
参照有关慢走丝制作规定。
4.0参考资料
SMP-B07 「基础设施和.1夹工件要稳固。机床运转时，不得调整、测量工件和改变装夹方式，以防手触及工件碰伤手指
5.2机床示完全停止前，不能用手去触及机头和工件，以防被电击伤
5.3卸工件时，应将工作台退到安全位置，使用扳手紧固工件时，用力方向应掌握好，以防扳手打滑时撞到工件或工夹具
5.4加工中不要弄好挡水布，以防水溅出来。
6.0操作说明
6.1 开机前作业员必须明晰的“注意”标识区域。
6.2 开动机床前，须先对慢走丝日常点检。
6.3 维护人员要经常检查机床油路系统，要及时修理。
6.4 机床出现异象,如异声，异味时，应立即停机，并及时上报。
6.5 对于操作人员身体或精神状况不好而可能影响正常机器操作时，必须及时向组长以上管理人员报告，以免生产不良品或造成安全事故。
5.5加工的工件有任何疑问，都必须在机床停稳后进行
5.6工作台上禁止放置工量具、工件及其它杂物。
5.7工作台与升降台移动前，要检查有无极间丝挂住，则采取措施避免。
5.8工具和螺丝要吹干水放到指定位置。
5.9工作完毕后应关闭电源，清扫机床。
5.10人员在作业前必须认真阅览《慢走丝操作规程》严禁违规操作
承认
审核
作成
修
订
经
历
修订日期

慢走丝

线张力
Wire tension
线速
Wire feed
垂直度
Perpendicularity
锥度
Taper
斜度
Oblique
过滤方式
Filtering element
亚特
？
美溪
？
杜芬
？
联盛
？
文档冲亿季，好礼乐相随 uang Technoloies
编程系统
Esprit
无中文名你能取一个
Ｍ
asterCam
无中文名
Ycut
立先
Wpcam
统羸
机台性能：
最大工件尺寸
Max workpiece size
半自动穿线
Semi-auto
thread
自动穿线
Automatic thread
驱动器
Driver
伺服马达
Servo motor
光栅尺位置检出装置
Liner scale Positioning
2．4 空格后，选择好文件的输出路径。按保存。
2．5 程序便自动进行模拟。如想让其暂停可按“空格”或“鼠标右键”。
2．6 最后把所保存的文件*.*.ISO同C:/TWINCAD/*.*.CMD文件COPY到机床上并运行*.*.CMD程序便可以。
3 模式解析
3．1部分斜度/斜度加工：
3．1．1画完图形后，进入后置处理“WTCAM”。在路径设置后进入D：其他细节--T：斜度，输入用户需要的斜度，然后手动选择该斜度图形的边。不同的边斜度选定只要重新在T:斜度中输入新的斜度既可。

夏米尔慢走丝工艺参数

夏米尔慢走丝工艺参数
夏米尔慢走丝是一种高效的线切割加工技术，广泛应用于各种小型化零件的超精加工，如航空、国防、医疗器械、半导体等领域。

以下是夏米尔慢走丝工艺的一些主要参数：
1. 丝径：夏米尔慢走丝的丝径通常小于0.02 mm，这使得它能够实现高精度的加工。

2. 超高精度：夏米尔慢走丝超高精度加工可以达到Ra0.04μm的纳米级表面粗糙度，具备亚微量级的精确定位能力。

3. 高速加工：夏米尔慢走丝线切割放电加工技术具有强大的功能，能满足高速加工的需求，同时保持工件表面的一致性。

4. 应用领域：夏米尔慢走丝适用于模具制造、航空、医药以及其他零件生产行业中复杂件与大型件的加工。

5. 灵活性：夏米尔慢走丝具有灵活的应用性，运行成本低，适用于任何电加工车间。

6. 控制系统：夏米尔慢走丝线切割机床采用高静力学刚性的机床结构，配备先进的测量系统和控制单元，确保加工精度和稳定性。

7. 型号规格：夏米尔慢走丝有不同的型号和规格，如AC Progress VP2和
AC Progress VP3等，适用于不同加工需求和场景。

8. 价格：夏米尔慢走丝的价格因型号、规格和配置的不同而有所差异。

您可以在阿里巴巴、京东等平台上查找相关报价和供应商。

需要注意的是，具体工艺参数可能会因设备型号、加工材料和客户需求等因素而调整。

在实际应用中，请根据具体情况优化工艺参数以获得最佳加工效果。

夏米尔慢走丝290-500操作说明书

夏米尔慢走丝操作说明书1.目的为正确操作线切割设备以维持线切割设备之精度及稳定性,延长其使用寿命,使线切割加工作业规范.标准化,而达到提升质量保证,提升加工效率的目的,以满足客户需求.2.适用范围适合于ROBOFIL290.ROBOFIL500型号之慢走丝.3.作业内容3.1 开机当电柜合闸通电的时候,数控恢复断电前的状态.如果想装软件,必须启动特别的启动屏幕,步骤如下:3.1.1 按通电开关.3.1.2 同时,按住控制板上任何一个键,直到显示启动屏幕.3.1.2.1 监控功能(MONITOR)是保留给CT维修服务人员的.3.1.2.2 装入功能(LOAD)用来装软件模块:系统.自诊断.3.1.2.3 初始化功能(INITALIZE)数控返回到初始状态(相当于装入软件的状态).3.1.2.4 继续功能(CONTINUE)用于退出特别启动屏幕,进入正常操作(象上面的操作一样,激活最后一个屏幕).3.2 安装软件3.2.1 系统软件一旦初始化菜单被激活,接着:* 把系统盘(磁盘A)插入驱动器A* 选择LOAD(F2)在装软件期间,磁盘驱动器二极管和屏幕右一指灯亮,数控显示装入过程的信息.装入结束后,NC在EXE方式下,以便执行装入下列文件的操作.(语言,CT-EXPERT.CAM-CT)3.2.2. 装入系统软件后,显示语言配置菜单:* 指明所需要的语言名,用RETURN确认* 根据指示插入所选择的语言盘* 按F1(寻找)输入必须的文件,设备即按所选语言配置.3.3 屏幕组织* 准备模式(PREPARATION) 符号: PREP 背景色: 绿色* 执行模式(EXECTION) 符号: EXE 背景色: 紫色* 信息模式(INFORMATION) 符号: INFO 背景色: 蓝色* 图形模式(GRAPIC) 符号: GRAPH 背景色: 橙色3.3.1 PREP 准备方式3.3.1.1 编辑器(EDITOR)该功能用来建立或修改ISO程序,控制程序PROFIL程序1): 寻找文本(FIND.TEXT)2): 寻找下一个(FIND NEXT)3): 块(BLOCK)4): 标记范围开始(MARK START>标记范围结束(MARK END)5): 保存文件(SAVE FILE)6): 退出(EXIT)3.3.1.2 CAM-CT* 准备ISO零件程序需要交替运用菜单功能与绘图功能.<此单节介绍略>3.3.1.3 专家系统(CT-EXPERT)* 这些程序可以手工或者由CT-EXPERT专家系统自动生成.* 与不使用CT-EXPERT专家系统相比,CT-EXPERT生成的TEC文件是分完整的.用一个TEC文件,一个ISO文件和一个命令文件就可能执行个加工操作.相反,当一个文件在CT-EXPERT中查询或者修改时,必须3.3.1.4 文件(FILES)* 本功能用于处理存储在(所用的)不同单元上的所有文件(选择一个单示其下的文件目录).* 可以对给定目录中的文件操作,或者从一个目录转到另一个目录.1): 拷贝(COPY)2): 删除(DELETE)3): 改变名称(RENAME)4): 显示(DESPLAY)5): 打印(PRINT)6): 转换单元(CHANGE UNIT)7): 格式化(INITIALISE)8): 退出(EXIT)3.3.1.5 表编辑(EDIT TABLES)1): TEC--规准表(工艺文件的定义)2): OFS--偏移量(补正量)3): VAR--变量(变量值代入)4): WIR--电极丝(使用线参数)3.3.2. EXECUTION执行方式* 配置机台* 调节多种参数* 运行测量功能* 在开始加式操作之前,执行所需要的测试3.3.2.1. 执行程序(PROGRAM EXECUTION)1). 切割(CUT)2). 空跑(DRY RUN)3). 检验(VERIFY)4). 绘图(DRAW ON SCREEN)5). 改变模式(CHANGE UNIT)3.3.2.2. 用户参数(USER PARAMETERS)1) HPA: 工件设度2) CLE: 补偿间隙3) SCF: 比例系数4) ROT: 工件旋转5) TFE: 补正量认可6) TRE: 斜度认可7) MIR,X: X镜像8) MIR,Y: Y镜像9) ZID: 下导头至平台距离10) ZSD: 上导头至工件顶部距离11) BLK: 单节执行12) CBC: 一个命令一个命令执行13) SIM: 加工与空跑转换14) TSIM: 模拟穿丝15) VSIM: 空跑速度16) BLD: 遇"/"跳过17) OSP: 选择性暂停18) ENG: 选择单位19) COE: 遇不错误继续执行20) ART: 断电后自动重启动21) ATH: 断丝后重穿丝22) CHRA: 选择表面精度的单位23) WIRE LN : 电极丝的消耗量24) MIOL: 测量允许的误差25) DVI: 缺省使用的源外设26) EXT: 缺省扩展27) DEIO: 电介液的导电率28) ATT: 开始切入路径的长度29) EAO: 遥控报警3.3.2.3: 电源参数(GENERAO PARAMETERS)* EL: 使用的电极丝号* PA: 工件的材料号1) FF: 暂时降低频率2) M : 切割方式3) V : 切割电压4) A : 脉冲宽度(放电时间)5) B : 休止时间6) S : 最大进给率7) AJ: 伺服基准平均电压8) TAC: 短脉冲时间9) IAL: 点火脉冲电流10) WS: 走丝速度11) WB: 线张力12) INJ: 水压13) ST: 保护策略3.3.2.4: 作图参数(DRAWING PARAMETERS) <略>3.3.2.5: 激活表(ACTIVE TABLES)1). TEC: 工艺表2). OFS: 补正值表3). VAR: 变量表4). PNT: 点表5). WIR: 电极丝准备表3.3.2.6: 测量(MEASURING)测量功能用于执行一系列操作,这些操作分成两类.* 机台调校测量* 电极丝相对于被加工工件位置的测量* 电极丝相对于被加工工件位置的测量1).找外轮廓中心(EXTERNAL CENTERING)2).找中心平面(MIDDLE) (寻沟槽)3).找拐角(CORNER)4).测角度(ALIGN ADGE)5).校孔ALIGN HOLES6).找边EDGE7).电极丝校垂直VERTICAL ALIGNMENT8).找中心CENTER9).工件校垂直PART ALIGNMERNT10).测ZID GUIDES SETUP11).喷嘴调节NOZZLE ADJUST12).垂直返回VERTICAL RETURN13).工件返回PART RETURN注意:1).一定要在加工状态下执行测量功能,例如,上导向器在低位置(工作位置),丝的张力正确(张力已校准,并且WB=精加工张力).水的离子浓度合适(即水电阻率要求范围)并保持恒温.2).被加工工件必须除油,去磁,去毛刺.3).每周一次,或者在每次加工高精度,斜度加工之前,特别是拆卸导向器后,要执行电极丝导向器设定功能.4).确信使用的电接触类型与所用电极丝的类型一致.5).开始测量前,要确认电极丝没有与被测量物短路.3.3.2.7. 手动(MANUAL)1).接触激活/不激活动力(TOUCH ACTIVE)2).返回断线点或轮廓(RETURN CONTOUR)3).电源参数(GENERATOR PARAMETERS)4).点动/连续方式(INCRE MENTAL MODE)5).接通/断开接触(SWITCH OFF CONTACT)6).激活/不激活(SWITCH OFF JET)7).软极限(SOFT LIMITS)3.3.2.8. 基准点(REFERENCE)机台配置的光栅尺每10MM有一个基准标记,任何一个基准标记都可以用来决定坐标轴的基准位置.3.3.2.9 服务(SERVICE)1).日期和时间(DATE HOUR)2).周期(CYCLES)3).语言(LANGUAGE)4).安全(SECURITY)3.3.3. INFO查询模式* 它汇集了所有涉及到机台配和加工操作监视的信息.3.3.3.1 观察画面(SURVEY)1). 机台坐标系(MACHINE)2). 工作坐标系(PART)3). 速度(SPEED)4). 压力(PRESURE)5). 去离子(DEIO)6). DO=0.000(补正值)3.3.3.2 加工画面(MACHINING)3.3.3.3 运行程序画面(RUNNING PROGRAMS)3.3.3.4 信息画面(MESSAGES)3.3.3.5 模态状况画面(MODAL STATE)3.3.3.6 空白画面(BLANK)3.3.3.7 参考点画面(REFERENCE)3.3.3.8 输入输出画面(INPUTS-OUTPUTS)3.3.3.9 断丝点画面(BREAKAGE POINTS)3.3.3.10 参考点画面(REFERENCE)3.3.3.11 输入输出画面(INPUTS-OUTPUTS)3.3.3.12 断丝点画面(BREAKAGE POINTS)3.3.3.13 服务画面(SERUICE)3.4 GRAPHIC 图形方式图形方式有一个图形页面,用于在操作者定义的平面上执行一个工件程序期间,在屏幕上显示电极丝行经的轨迹.3.5 常用命令词:3.5.1 CTA:用于机床坐标系的绝对加工移动.3.5.2 CTR:用于机床坐标系的相对加工移动.3.5.3 CPA:用于工件坐标系的绝对加工移动.3.5.4 CPR:用于工件坐标系的相对加工移动.3.5.5 GOH:用于移动Z轴,并根据新的工件高度H定位上导向器喷嘴的位置.3.5.6 GOP:把机床各轴移动到用SEP命令储存的点位.3.5.7 MOV:在机床坐标系中移动到所选定的数值.3.5.8 MVR:在机床坐标中相对移到所选定的数值.3.5.9 MPA:在工件坐标中移动到所选定的数值.3.5.10 MPR: 在工件坐标中相对移动到所选定的数值.3.5.11 REX:从当前规准表中取规准,传输给加工电源,参数根据工件高度H设定.3.5.12 SEP:点记忆.3.5.13 ZCL:时间计数器清靃.3.5.14 SMA:设定机床坐标系的X轴和Y轴坐标.3.5.15 SPA::设定工件坐标系的X轴和Y轴坐标.3.5.16 SPG:用来执行一个工件程序文件.3.5.17 TEC:用于选择含有即将使用的工艺规准表文件.3.5.18 CLS:清屏幕显示的图形页.3.5.19 CPY:用于拷贝原文件到另一前设,可以换名字.3.5.20 DLF:删除文件.3.5.21 LOOP:返回命令程序起点,并执行一定次数.3.5.22 SWA:存储电极丝按工作表面手动校直位置.3.6 加工前检查清单:3.6.1«电介液»功能检查:3.6.1.1过滤:确认过滤网压力表读数是否在设定范围,观察导电块冷却区是否有水浸泡.3.6.1.2 去离子度:15±2U.CM3.6.1.3 温度:20±0.53.6.2«腐蚀»功能的检查:3.6.2.1 导电块:是否被水浸泡,表面磨损情况及安装质量.3.6.2.2 接地电缆和编织线:各电缆连接是否牢固.3.6.3 «电极丝更换»的检查:3.6.3.1 丝的种类(直径.材料)3.6.3.2 走丝是否正常3.6.3.3 如果安装新的丝轴,检查丝轴的质量.丝是否有氧化.3.6.3.4 丝的校直和退火.3.6.4工件安装检查:3.6.4.1 夹治具的清洗.3.6.4.2 工件去毛刺.清洁.3.6.4.3 工件装夹.3.6.4.4 工件的调整.3.6.5参数调整和检查:3.6.5.1 绝对参考点找取.3.6.5.2 在更换(重新装)导向器之后,进行«导向器»设定循环.3.6.5.3 在更换喷嘴或更换导向之后,运行«喷嘴调节»过程.3.6.5.4 如果没有在命令程序内设定丝参数,就要在程序一开始加入该设定.3.6.5.5 在«EXE»方式下检查«用户»和«电源»参数什是否在工件切割时要求的参数值.3.6.5.6 在丝准备表内选择丝文件.(.WIR)3.6.5.7 选择需要的工艺文件.(.TEC)3.6.5.8 选择用户偏移文件.(USER.OFS)3.6.6程序运行.3.6.7开始切割.。

夏米尔慢走丝工艺参数

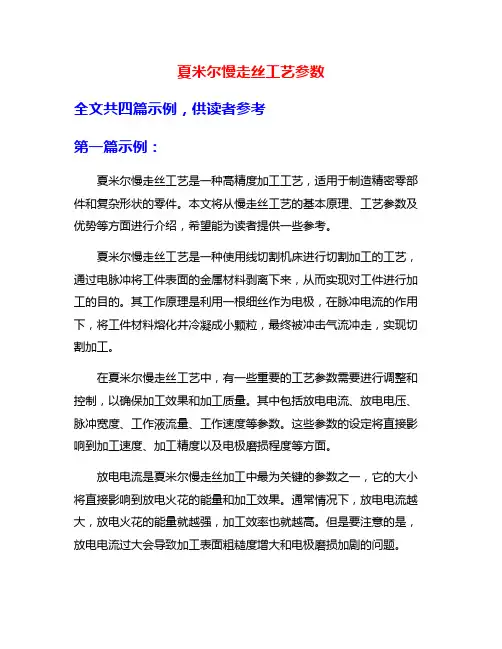

夏米尔慢走丝工艺参数全文共四篇示例，供读者参考第一篇示例：夏米尔慢走丝工艺是一种高精度加工工艺，适用于制造精密零部件和复杂形状的零件。

本文将从慢走丝工艺的基本原理、工艺参数及优势等方面进行介绍，希望能为读者提供一些参考。

夏米尔慢走丝工艺是一种使用线切割机床进行切割加工的工艺，通过电脉冲将工件表面的金属材料剥离下来，从而实现对工件进行加工的目的。

其工作原理是利用一根细丝作为电极，在脉冲电流的作用下，将工件材料熔化并冷凝成小颗粒，最终被冲击气流冲走，实现切割加工。

在夏米尔慢走丝工艺中，有一些重要的工艺参数需要进行调整和控制，以确保加工效果和加工质量。

其中包括放电电流、放电电压、脉冲宽度、工作液流量、工作速度等参数。

这些参数的设定将直接影响到加工速度、加工精度以及电极磨损程度等方面。

放电电流是夏米尔慢走丝加工中最为关键的参数之一，它的大小将直接影响到放电火花的能量和加工效果。

通常情况下，放电电流越大，放电火花的能量就越强，加工效率也就越高。

但是要注意的是，放电电流过大会导致加工表面粗糙度增大和电极磨损加剧的问题。

工作液流量是指在加工过程中用于冷却和冲洗工件表面的液体流量，其大小将直接影响到加工热量的排除和加工效果。

合理的工作液流量能够有效地降低加工温度和冷却工件，从而提高加工质量和延长电极寿命。

工作速度是指慢走丝机床在进行加工时的运行速度，其大小将直接影响到加工精度和加工效率。

通常情况下，工作速度越快，加工效率就越高，但同时也会影响到加工精度。

因此需要根据具体的加工要求和工件的材料性能来合理地选择工作速度。

各种参数的调整和控制需要经过多次试验和实践，才能找到最佳的加工参数组合。

在实际加工过程中，工艺师需要根据工件的要求和材料特性来进行针对性的调整，以达到最优的加工效果。

夏米尔慢走丝工艺具有高精度、高效率、适用性广等优点，在航空航天、汽车、电子、医疗器械等领域得到了广泛的应用。

通过不断的研究和实践，相信夏米尔慢走丝工艺在未来会有更广阔的发展空间，为制造业的发展注入新的活力。

慢走丝管操作规范

一．,架模前之准备工作:
1. 按令单要求检查模块分辨种类.正反面.基准，并填写相应记录。

2. 依线割图检查线割孔位置是否正确,线孔是否有小孔或线孔未鉆通.
3. 模块四周是否有碰伤,毛边,若有须用油石或砂轮机将其磨平.
4. 将架模要求(扫直目测.寻边.寻中心.抓孔等)先了解清楚.
5. 用油漆笔将要求切割的图形草画下并标示清楚正反面.基准.
二．,编程要求及注意事项:
1. 为统一图档规范作如下要求：
A. 图档路径如： D:\WORK\SC\150309\1245.DWG
B. 图档内图形放置方式：
客户原图待编程图档：编程图档: 程式模拟检查
1.洋红色为割一刀 1.如有镜像需标明
2.红色为割一修一 2.生成程式名称：
3.绿色为割一修二 s150306a…s150306b…
4.如有公差需在此路径：D:\NC
图偏置完成
2. 注意事项：
A. 编程用图公差是否以偏好
B. 线割内容用颜色标识
C.多余影响编程线删除
D.开放路径的补偿方向必查 G41左边 G42右边
E.图纸、工艺公差检查是否有遗漏
F.为防变形是否需要双线头处理
G.D1 为补偿代码 S1 为放电条件代码。

夏米尔慢走丝指令清单

准备功能G指令清单8.14GOO 不加工的运动句法G00<Xx><Yy><Zz><Cc><Rr>定义四轴联动，以线性插补方式运动到指定点（X、Y、Z、C）。

有C轴运动时，Rr表示电极相对于其中心的最大半径。

<Rr>不改变几何形状，但改善“C”轴伺服性能等价于PROFORM：GOTO/<,X,x><,Y,y><,Z,z><,C,c><,R,r>例GO1 轮廓直线加工轨迹句法G01<L1><Hh><Xx><Yy><Zz><Ee><> 可选项定义轮廓直线加工轨迹。

等价于ROBFORM：X，x，Y，y(如用G17)LINE/ Y，y，Z，z(如用G19)，L，I，H，h，E，eZ，z，X，x(如用G18)注：主加工轴为Z时使用LI代替Zz。

GO2 轮廓圆弧加工轨迹句法G02<Xx><Yy><Zz><Ll><Hh><Ii><Jj><Kk><Ee> <> 可选项定义顺时针圆弧加工轨迹。

注：一个整圆的编程至少要用两次ARC指令，才能完成。

等价于PROFORM：，X，x，Y，y(如用G17)ARC/DIR ，Y，y，Z，z(如用G19)L，I，H，h，E，e，Z，z，X，x(如用G18)GO3 轮廓圆弧加工轨迹句法G03<Xx><Yy><Zz><L1><Hh><Ii><Jj><Kk><Ee> <> 可选项定义逆时针圆弧加工轨迹。

注：一个整圆的加工，至少要两次ARC指令，才能完成。
