机械通风冷却塔工艺设计规范GB/T 50392-2016

机械通风冷却塔工艺设计规范GB/T 50392-2016

机械通风冷却塔工艺设计规范GB/T 50392-20161 总则1.0.1 为规范机械通风冷却塔工艺设计,做到技术先进、经济合理、节能环保,制定本规范。

1.0.2 本规范适用于工业企业新建、改建和扩建中开式机械通风冷却塔的工艺设计。

1.0.3 机械通风冷却塔工艺设计除应符合本规范外,尚应符合国家现行有关标准的规定。

2 术语2.0.1 冷却塔 cooling tower把冷却水的热量传给大气的设备、装置或构筑物。

2.0.2 开式冷却塔 opened cycle cooling tower冷却水与空气直接接触的冷却塔。

2.0.3 闭式冷却塔 closed cycle cooling tower冷却水与空气不直接接触的冷却塔,包括干式、湿式、干湿复合式闭式冷却塔。

2.0.4 淋水密度 water loading填料区域水平投影面单位时间和单位面积上的喷淋水量。

2.0.5 气象参数 meteorological parameters冷却塔设计时采用的大气压力、干球温度、湿球温度、相对湿度、自然风向和风速。

2.0.6 逼近度 approach冷却塔的出水温度与进塔空气湿球温度之差值。

2.0.7 水温差 range冷却塔进水温度与出水温度之差值。

2.0.8 气水比 mass ratio of dry air and water through cool-ing tower 进入冷却塔的干空气与冷却水的质量流量之比,以λ表示。

2.0.9 任务曲线 demand curve在设计气象参数、进出塔水温一定的条件下,由不同的气水比λ计算出的一组冷却数Ω,表示为Ω和气水比λ的关系曲线[Ω=f(λ)],在双对数坐标上为Ω随λ增大而降低的曲线。

2.0.10 冷却塔(填料)热力特性曲线 characteristic curve冷却塔(填料)散热性能特性数Ω′与气水比λ的关系曲线[Ω′=f(λ)],在双对数坐标上为Ω′随λ增大而增大的直线。

冷却塔基础施工方案

冷却塔基础施工方案

冷却塔基础施工方案5篇一、工程概述:三座雨水提升泵站是小区排水工程的一局部,现场原地面标高约4.3米,提升泵站基坑开挖深度约6.7米,属于深基坑作业。

二、施工测量依据业主移交的掌握点对三座雨水提升泵站进展定位,施工中依据设置在邻近建筑物上的高程掌握点进展高程测量、高程掌握。

三、施工总体方案(一)工程描述:三座雨水提升泵站是小区排水工程的一局部(其中两座尺寸为3米宽*4米长*6.9米深,一座尺寸为4米宽*5.6米长*6.9米深),现场原地面标高约4.3米,提升泵站基坑开挖深度约6.7米,属于深基坑作业。

(二)施工总体方案:1、在提升泵站外壁外侧预留1.5米的作业空间,作业边线为基坑开挖边线。

2、在开挖线外2米环型布置一套喷射井点,在开挖前7天开头降水,抽出的水沿小区内临时排水系统内排出,井点降水使用时间约40天。

3、井点降水7天后沿基坑开挖边线打设15米五号拉森钢板桩,每边用五号拉森钢板桩设两根9米锚桩;基坑开挖后设置左右两道、上下三道钢管支撑(上口第一道在原地面下1米位置,中间一道在原地面下3米位置,第三道在基底上 1.5米位置);拉森钢板桩在基坑回填后拔除,使用时间约32天。

4、由于施工时间在经受梅雨天后,为防止发生基底流沙等状况,在拟开挖范围基底作3米厚的压密注浆处理(2.5米在基底下,0.5米在基底上)。

5、在基坑四个角设置四座砼管集水井,De50用潜水泵进展坑内排水,使用时间约20天。

6、基坑开挖土方外运,以防就近堆土对基坑形成危害;基坑回填采纳砾石砂回填以保证回填密度。

四、施工组织治理机构(一)施工组织治理机构五、施工总进度规划工程施工在前期预备工作完成、具备施工条件后开头施工,施工工期约45天。

附:施工规划横道图。

六、安全生产措施:1、在公司质安部监视下,在工地设专职安全员,各施工班组兼职助理安全员一名,详细负责该工地安全生产,严格检查执行安全生产六大纪律;2、专职安全员每天在出工前向职工进展安全施工操作标准宣传交底,做到安全教育在前,施工在后,边施工边监视安全,准时实行整改应急措施,并仔细做好每天安全记录及整改措施;3、每周由工程经理为主组织安全员生产治理员机电员对工地安全及机具设备进展一次全面检查,发觉状况准时整改;4、进入现场施工人员必需戴好安全帽及个人劳动爱护用品,非机电专职人员不得玩弄电器及机械设备;5、机械制动装置必需在机械启动前进展仔细检查防止失灵,电箱必需按装触电爱护器,严禁使用老化裸电线,机械臂回转范围内严禁站人,机械作业专人操作;6、基坑开挖后设两个观看员,特地负责观测基坑围护安全,一发觉特别马上报告工程经理处理。

冷却塔施工方案及安全措施

冷却塔施工方案及安全措施

冷却塔施工方案及安全措施一、前言冷却塔是工业生产中常见的设备,用于散热和冷却。

在冷却塔的施工过程中,需要严格遵守相应的方案及安全措施,以确保施工过程顺利进行并避免安全事故的发生。

本文将针对冷却塔的施工方案及安全措施进行详细讨论。

二、冷却塔施工方案1. 施工准备工作在进行冷却塔的施工前,需要进行充分的准备工作。

这包括确定施工计划、制定施工方案、准备施工材料等。

施工前要对现场进行勘察,确保施工所需资源齐备,施工人员具备相应的资质和技能。

2. 施工流程冷却塔的施工一般包括基础施工、塔体安装、管道连接、设备安装等环节。

在施工过程中,要按照施工方案的要求有序进行,确保每个环节质量可控,避免出现问题后的返工。

3. 质量控制施工过程中要注重质量控制。

对于每个施工环节都要进行验收,确保符合标准要求。

在施工中发现问题要及时调整和解决,不得因为赶工期而牺牲质量。

三、安全措施1. 安全意识施工人员要具备安全意识,严格遵守规章制度,佩戴相应的安全防护用具。

在施工现场要加强安全教育,确保每个人都认识到安全的重要性。

2. 施工环境施工现场要保持整洁,避免出现杂物堆积和地面湿滑等情况。

施工道路要平整,确保施工人员行走安全。

3. 设备检测施工中要定期对使用的设备进行检测,确保设备运行正常。

发现异常要及时停机检修,避免设备故障导致安全事故。

四、结束语冷却塔的施工是一个复杂的过程,需要严格遵守相应的方案和安全措施,确保施工质量和安全。

只有做好施工准备工作、严格控制施工质量、加强安全管理,才能顺利完成工程,确保人员和设备的安全。

冷却塔维修施工方案

冷却塔维修施工方案

冷却塔维修施工方案一、工程简介目前贵公司使用的方形喷雾式玻璃钢冷却塔因使用时间较长,关键部件年久失修,特别是金属部件(受力构件)已经出现不同程度的腐蚀、玻璃钢部件老化严重,如不及时维修,安全方面存在较大隐患且热力特性大大降低,远远不能满足生产需要,因此急需对冷却塔进行改造,根据我公司专业技术人员到贵公司现场认真查看,现拟定了改造方案及建议,具体如下:1、冷却塔现状:1.1风机叶片特别是迎风面玻璃钢脱层老化,轻者产生抖动,严重时会产生断裂。

1.2收水器已老化,严重变形-坍塌,影响出风率。

1.3钢结构件腐蚀严重-容易造成整体垮塌。

1.4冷却塔钢基础腐蚀严重,长期下去对冷却塔造成安全隐患。

2、冷却塔改造后达到基本技术参数:2.1处理循环水量12m3/h;2.2进塔水温1C;2.3出塔水温60°C;3、改造内容:3.1将原有8台28mm的玻璃钢风机更换。

3.2保养8台减速机、电机3.3更换收水器8台。

3.3更换全部钢结构件。

3.4增加喷雾装置10套,处理水量增加180m3/h。

3.5玻璃钢外壳进行清洗,对局部损坏部分予以修复。

3.6连接螺栓全部更换成SUS304不锈钢材质。

3.7冷却塔基础钢结构更换,不设底部支撑。

4、质量要求:4.1风机:采用国内知名品牌生产的冷却塔专用风机,玻璃钢材质,阔叶式、风量大、耐腐蚀、刚度好、强度高、噪声低、外型美观和安装方便等优点。

4.2收水器材质为:规格:50*20-60°,PP(聚丙烯)材质,特点:收水率高(达99%以上),耐高温达120C、抗老化、收水器入风和出风角度按照气流方向设计,保证冷却塔空气流场的均匀型,通风阻力小,安装方便等,正常使用寿命> 10年。

4.3金属结构件:采用Q235型材组装而成,并做热浸锌防腐处理,其性能及特点:4.3. 1通风面积大、风阻小、耐腐蚀;4.3.2自身重量轻、强度大、阻力小;4.3.3使用寿命长,安装方便;4.3.4没有污染且不需维护。

机力通风冷却塔参数

机力通风冷却塔参数

机力通风冷却塔参数一、机力通风冷却塔简介机力通风冷却塔是一种利用机械设备强制通风,使水在填料中与空气进行热交换,达到降低水温的目的的设备。

它广泛应用于空调、制冷、化工、电力等工业领域。

机力通风冷却塔具有结构紧凑、占地面积小、冷却效果好、适应性强等优点。

二、机力通风冷却塔的主要参数1.冷却水量:冷却水量是指冷却塔在单位时间内处理的循环水量,通常以吨/小时或立方米/分为单位。

冷却水量与冷却塔的尺寸、风扇功率等参数密切相关。

2.冷却塔填料:冷却塔填料是水与空气进行热交换的主要场所。

常用的填料有网格填料、波纹填料、点滴填料等,不同类型的填料有不同的传热性能和阻力特性。

3.风扇功率:风扇功率是指冷却塔风扇的电动机功率,通常以千瓦(kW)为单位。

风扇功率与冷却塔的尺寸、冷却水量等参数有关。

4.塔体尺寸:塔体尺寸包括塔身高、塔径等,这些参数影响了冷却塔的占地面积和冷却效果。

在选型时,应根据实际需求和场地条件选择合适的塔体尺寸。

5.冷却效果:冷却效果是指冷却塔在水冷却过程中的效果,通常以出水温度与进水温度之差表示。

冷却效果受到冷却塔设计、填料性能、风扇功率等多种因素的影响。

三、机力通风冷却塔的选型与设计要点1.冷却塔选型依据:在选型时,应根据实际需求和场地条件,综合考虑冷却水量、冷却效果、风扇功率、塔体尺寸等因素,选择合适的冷却塔。

2.设计要点:设计时应注意以下几点:(1)合理选择填料类型,确保传热性能和阻力特性;(2)根据场地条件设计合适的塔体尺寸;(3)确保风扇功率与冷却水量、冷却效果相匹配;(4)考虑冷却塔的安装、运行和维护方便性。

四、机力通风冷却塔的运行与维护1.运行管理:运行时应定期检查冷却塔的运行状况,如水泵、风扇、填料等,确保设备正常运行。

此外,还应注意观察冷却水的进出水温度、流量等参数,以保证冷却效果。

2.维护保养:冷却塔的维护保养主要包括清洗填料、更换损坏部件、润滑传动部件等。

定期进行维护保养,可以延长冷却塔的使用寿命,保证其运行性能。

自然通风冷却塔与机力通风冷却塔的方案比较

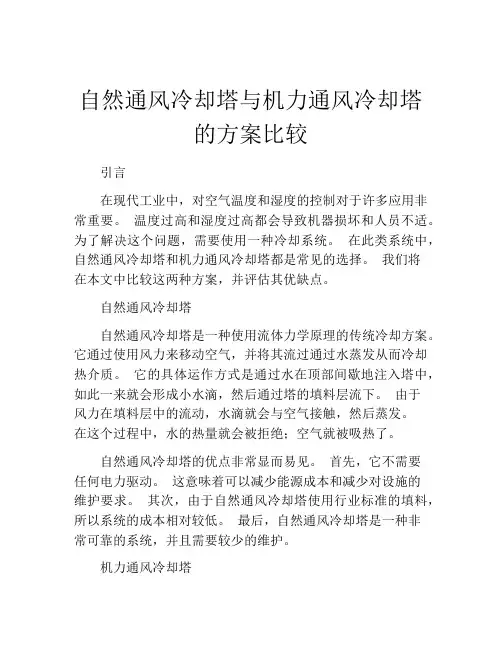

自然通风冷却塔与机力通风冷却塔的方案比较

自然通风冷却塔与机力通风冷却塔的方案比较引言在现代工业中,对空气温度和湿度的控制对于许多应用非常重要。

温度过高和湿度过高都会导致机器损坏和人员不适。

为了解决这个问题,需要使用一种冷却系统。

在此类系统中,自然通风冷却塔和机力通风冷却塔都是常见的选择。

我们将在本文中比较这两种方案,并评估其优缺点。

自然通风冷却塔自然通风冷却塔是一种使用流体力学原理的传统冷却方案。

它通过使用风力来移动空气,并将其流过通过水蒸发从而冷却热介质。

它的具体运作方式是通过水在顶部间歇地注入塔中,如此一来就会形成小水滴,然后通过塔的填料层流下。

由于风力在填料层中的流动,水滴就会与空气接触,然后蒸发。

在这个过程中,水的热量就会被拒绝;空气就被吸热了。

自然通风冷却塔的优点非常显而易见。

首先,它不需要任何电力驱动。

这意味着可以减少能源成本和减少对设施的维护要求。

其次,由于自然通风冷却塔使用行业标准的填料,所以系统的成本相对较低。

最后,自然通风冷却塔是一种非常可靠的系统,并且需要较少的维护。

机力通风冷却塔机力通风冷却塔是一种通过使用电力来驱动风扇和水泵的系统。

它使用同样的原理来冷却热介质。

它的具体工作方式是通过水在顶部喷洒,如此一来就会形成小水滴,接着通过填料流下,粗糙的表面可以增强水的流动,并且增强空气水分的冷却效果。

这可以通过一个或多个梯级来实现,具体工作方式是通过压缩壳体上方的空气将水蒸发。

机力通风冷却塔的优点在于其能够产生更凉爽和相对湿度较低的空气。

这个特性很重要,因为这样可以提供更好的舒适度和更长的设备寿命。

可以通过使用更高效的设备和优化操作参数来实现高效冷却。

但是,这种系统的缺点是它需要更多的能源和金钱来操作和维护。

机力通风冷却塔的能耗通常比自然通风冷却塔高许多,所以它需要更多的电力资源。

方案比较自然通风冷却塔和机力通风冷却塔在工业应用中都有其缺点和优点。

以下是两个方案之间的特定比较:1.经济效益自然通风冷却塔的成本通常比机力通风冷却塔低,因为它不需要使用电力设备。

型机力通风冷却塔安全操作及保养规程

型机力通风冷却塔安全操作及保养规程

型机力通风冷却塔安全操作及保养规程型机力通风冷却塔是现代工业生产中广泛使用的一种设备,它可以有效地降温、防止热量过高导致设备损坏等问题。

然而,型机力通风冷却塔操作不当会引发重大安全事故,因此,制定安全操作及保养规程,进行科学管理十分必要。

为了保障型机力通风冷却塔的安全运行,参照国际标准、相关法律法规和企业标准的要求,制定以下型机力通风冷却塔安全操作及保养规程:一、安全操作规定1.1 设备安全防护1.在操作前,必须检查冷却塔设备的安全保护装置是否正常、是否存在极端异常情况;2.运行冷却塔时应随时观察设备运转情况,特别是检查进出口流量是否均等,是否存在水波或风力影响;3.禁止在冷却塔旁边安放可燃易燃物品和爆炸物品。

1.2 现场安全措施1.操作冷却塔时,必需戴防护眼镜、安全鞋、防毒面具等防护用品;2.冷却塔操作人员必须接受安全培训,配备必要的防护工具和设备;3.现场必须放置充足的消防设备,随时准备防火灭火。

1.3 设备日常操作措施1.在操作前,应检查各个阀门、水泵等运行部件的工作状态,采取必要的措施确保其正常使用;2.在冷却塔停机时,必须先关闭冷水泵及进出口阀门后再切断电源;3.在冷却塔出现故障时,应立即停止设备运转,进行检修并排除其原因,绝不能强行运行,以防可能的安全事故发生;4.冷却塔清洗需在系统完全排水后进行。

1.4 紧急预案1.时间一长,冷却塔难免出现紧急故障,因此,必须制定紧急规程及应急预案;2.当冷却塔出现故障时,首先应当关闭冷水泵及进出口阀门,同时立即通知值班人员和维护工程师进行处理。

二、设备保养规定2.1 周期性保养1.定期进行设备清洗,清理过滤装置及喷淋头以保证其正常运转;2.定期对设备装置散热通道进行检查,以保证其畅通无阻。

2.2 冬季保养1.冬季备用设备应定期进行检查,确保其完好无损;2.冬季设备未使用时,必须进行全面清洁和消毒。

2.3 长期存放保养1.长期不使用的设备,在存放前必须进行全面拆卸,进行清洗和涂漆处理,以防生锈腐蚀;2.存放期间,设备应存放在干燥、清洁、通风良好的场所,禁止随意堆放重物。

冷却塔施工方案

冷却塔施工方案

21-5 冷却塔我国火力发电厂一般采用自然通风双曲线冷却塔,这种冷却塔由现浇钢筋混凝土蓄水池、筒身以及塔芯淋水装置组成,如图21-96。

图21-96 双曲线冷却塔剖面1-蓄水池;2-人字柱;3-环梁;4-筒壁;5-刚性环;6-塔芯淋水装置21-5-1 环形基础和池壁施工1.池壁兼环形基础的施工这种基础最好能一次分层浇筑,但施工比较困难,支模比较复杂。

(1)支模。

一次分层浇筑的支模方法见图21-97所示。

当在环形基础和池壁间留置施工缝时的支模方法见图21-98所示。

图21-97 一次分层浇筑支模方法1-φ12~16钢筋箍;2-脚手架;3-6cm×8cm方子;4-内模板,δ=25mm;5-基础混凝土;6-池壁混凝土图21-98 留施工缝支模方法1-模板;2-木档(圈带);3-立档;4-φ16加固螺栓;5-支撑(2)混凝土浇筑。

不宜留施工缝,应从两头向相反方向分层浇筑。

事先应根据每层混凝土数量和搅拌机供应能力来安排劳动组织,两层混凝土间隔时间不应超过初凝时间。

如果施工时确有困难,在环形基础和池壁交接处一定要留设施工缝时,可做成凹缝,凹缝的宽度为宽的1/3,凹缝的高度为宽度的3/4~1。

或在接缝处安放止水钢板。

在上层混凝土浇筑时,要特别注意接头处混凝土的捣实,浇筑前接头混凝土表面要清刷干净。

混凝土下料前,铺10~15mm厚与混凝土同强度等级的水泥砂浆,然后浇筑混凝土。

2.池壁和环形基础分离的施工方法这种基础和池壁在结构上就是分开的,在施工顺序上先打混凝土垫层,其上做防水处理,绑扎基础钢筋,并在人字柱安装位置留出钢筋来,安装后再进行调整和补筋。

混凝土可分两次浇筑,先基础,后池壁。

(1)支模。

基础混凝土浇筑不必支模。

池壁外模可用贴土砌筑的砖模代替。

池壁内模可按伸缩缝的区段分期施工,周转使用。

支模方法见图21-99。

图21-99 池壁支模方法1-100mm混凝土垫层;2-第一次浇筑的混凝土;3-V形构件;4-预留插筋;5-二次浇筑的混凝土;6-120砖墙外模;7-模板(2)混凝土浇筑。

机械通风冷却塔工作原理

机械通风冷却塔工作原理

机械通风冷却塔的工作原理主要是利用蒸发冷却技术来实现对循环水的冷却。

具体来说,它包括以下几个步骤:
1.循环水的供应:首先,需要将温度较高的循环水输送到冷却塔中进行冷却处
理。

这可以通过水泵或其他压力装置来实现。

2.风的引导:接着,风机从下而上地将空气吹送到冷却塔的上部,同时确保这
些气流与循环水呈逆向流动。

3.水与空气的接触:在这个过程中,水滴通过播水管均匀地撒在填料上,形成
水膜。

此时,干燥且低湿度的空气会从底部进入塔内,与水滴接触并进行热交换。

4.蒸发传热:水分子在蒸发时会释放大量的热量,这个过程称为蒸发传热。


种传热方式不仅涉及到水分子之间的直接传热,还涉及到了水蒸汽表面和空气之间存在的压力差,这个压力差促进了水分子向空气的蒸发,从而带走更多的热量。

5.热量的排出:当水分子蒸发成水蒸气后,它们会被风机排入大气中,从而完
成了热量的转移。

这部分热量最终被排放到大气中,降低了循环水的温度。

6.补水和排水:在某些类型的冷却塔中,如闭式冷却塔,还需要考虑补水和排
水的过程。

补水量通常由浮球阀控制,以保证水膜的正常运行。

冷却塔、凉水塔高支模专项施工方案

冷却塔、凉水塔高支模专项施工方案

冷却塔、凉水塔高支模专项施工方案一、前言在现代建筑工程中,冷却塔、凉水塔等高支模结构的施工具有一定复杂性和技术难度,为确保工程质量和施工安全,需要制定专项施工方案。

二、施工准备1.人员安排:–确保施工现场安全的专业技术人员和作业人员参与。

2.材料准备:–确保施工所需材料的准备充足,材料质量符合相关标准要求。

3.设备准备:–安全可靠的支模设备和施工机械设备的准备。

三、支模施工方案1.支模结构设计:–设计合理的支模结构,按照相关要求进行支模搭设。

2.支模材料选择:–选用高质量的支模材料,确保支模的稳定性和承载能力。

3.支模搭设:–严格按照支模设计图纸的要求进行搭设,确保支模的平整度和垂直度。

4.支模调整:–施工过程中及时进行支模的调整,确保支模的稳定性和合理性。

四、混凝土浇筑施工1.混凝土配合比:–严格按照设计要求进行混凝土配合比的调配。

2.浇筑顺序:–合理安排混凝土浇筑的顺序,确保浇筑质量和均匀性。

3.浇筑施工技术:–采用科学的浇筑施工技术,加强混凝土的振捣和养护。

五、安全措施1.施工过程安全监控:–持续对施工过程进行安全监控,发现并及时解决安全隐患。

2.现场安全标识:–设置明显的安全标识,警示施工人员注意安全。

3.施工人员安全教育:–定期组织施工人员进行安全教育培训,提高施工人员的安全意识。

结语冷却塔、凉水塔高支模专项施工方案是确保工程质量和施工安全的重要保障,只有严格按照施工方案的要求进行施工,才能保证工程的顺利进行并取得预期效果。

机力通风冷却塔施工方案

机力通风冷却塔施工方案

机力通风冷却塔施工方案
机力通风冷却塔是一种利用空气朝流的原理来达到散热效果的
设备,广泛应用于化工、电力、轻工等领域。

下面是机力通风冷却
塔的施工方案。

一、前期准备
1. 设计合理的机力通风冷却塔工程构思方案,满足设计要求。

2. 按照设备安装、环境布局、排水排风等预测现场环境,评估
施工现场的工程限制和难度。

3. 准备必要的施工工具和设备,如吊装设备、焊接工具等。

4. 安排专业施工人员,对施工人员进行培训和安全示范。

5. 进行现场勘测和测量,确保施工尺寸的准确性。

二、施工步骤
1. 基础施工
机力通风冷却塔需要基础固定,施工时需要挖掘基础坑,并进
行混凝土浇筑或基础桩等工作。

浇筑完基础后,需要进行地面擦洗,确保基础表面平整。

2. 设备安装
根据机力通风冷却塔设计图纸,将塔内安装的各项设备进行安装,一般包括水箱、填充物、风机等。

注意安装时需要按照设计要
求进行精确定位,以确保设备的正常使用。

1。

机力通风冷却塔施工方案

机力通风冷却塔施工方案

目录1....................................................................................... 施工概况32................................................................ 依据的图纸、文件及标准33....................................................................... 作业准备和条件要求44............................................................. 施工工序关键的质量控制点75................................................................................. 作业程序内容76................................................ 作业检查验收应达到的质量技术标准227....................................................................................... 安全措施228....................................................................................... 环保要求259.............................................................................................. 附录26发文范围:(共 6 份)归档夹类:作业指导夹号:本版文件于 2014 年月日开始实施。

冷水机组水泵冷却塔及空调风柜等设备安装施工工艺及要求

冷水机组水泵冷却塔及空调风柜等设备安装施工工艺及要求

冷水机组水泵冷却塔及空调风柜等设备安装施工工艺及要求1.设备安装前准备在安装前,需要进行一些准备工作,包括确认设备的位置和布局,确定各种设备之间的连接方式和管道走向,并购买所需的工具和材料。

2.设备安装位置选择根据设备的尺寸、重量和安全要求,选择适当的安装位置。

确保安装位置的地面平整,并具备足够的强度和稳定性。

3.设备基础施工根据设备的尺寸和重量,进行相应的基础施工。

基础的材料可以选择混凝土或钢材,根据具体情况选择适当的基础形式(如平板基础或梁柱基础)。

确保基础的稳定性和承载能力。

4.设备安装将设备放置在预定的位置上,并根据安装要求进行固定。

使用相应的工具和设备,如螺栓、膨胀螺栓等,并按照设备制造商的要求进行紧固。

5.管道连接根据设备之间的连接方式和管道走向,进行管道的连接。

确保管道连接的紧密性和密封性,使用合适的密封材料和工具进行连接。

6.电气连接根据设备的电气要求,进行电气连接。

包括电源线的引入和设备内部的电气连接。

确保电气连接的安全可靠,并符合当地的电气安全规范。

7.系统调试和调整完成设备的安装后,进行系统的调试和调整。

包括各个设备的启动和停机测试,系统的运行状态的监测和调整,确保系统的正常运行。

8.安全检查和维护安装完成后,进行安全检查和维护工作。

检查设备的安全防护措施是否完善,如防护网、警示标识等。

定期对设备进行维护和保养,确保设备的性能和寿命。

总之,安装冷水机组、水泵、冷却塔及空调风柜等设备需要按照一定的工艺和要求进行。

这包括设备安装前的准备工作、设备的安装和固定、管道的连接、电气的连接、系统的调试和调整以及安全检查和维护等。

通过合理的安装施工工艺和要求,确保设备的安全可靠运行。
