35kV箱式变电站设计
35kV箱式变电站设计毕业设计论文题目35kV箱式变电站设计（院）系机电系专业机电一体化班级学号学生姓名导师姓名目录摘要 (1)第1章 35kV箱式变电站设计 (1)1.1 供配电技术的发展 (1)1.2 箱式变电站的类型、结构与技术特点 (1)1.3 箱式变电站的技术要求与设计规范 (4)1.4 本课题的主要任务 (7)第2章35kV箱式变电站的总体结构设计 (8)2.1 电气主接线的确定 (8)2.2 箱式变电站箱体的确定 (10)2.3 变压器 (10)2.4 箱式变电站总体布置 (12)第3章35KV箱式变电站一次系统设计与设备选型 (14) 3.1 35kV箱式变电站一次系统设计 (14)3.2 设备选型 (14)第4章35kV箱式变电站二次系统设计 (21)4.1 电气二次系统设计 (21)4.2 二次系统总体方案 (22)4.3 断路器控制与信号回路 (22)4.4 电气测量与信号系统 (24)第5章箱式变电站智能监控功能设计 (25)5.1 箱式变电站的监控内容 (25)5.2 配电网自动化的功能 (26)5.3 箱式变电站的智能监控方案 (27)结束语 (28)参考文献 (29)致谢 (30)摘要摘要：箱式变电站又称户外成套变电站，也有称做组合式变电站，它是发展于20世纪60年代至70年代欧美等西方发达国家推出的一种户外成套变电所的新型变电设备，由于它具有组合灵活，便于运输、迁移、安装方便，施工周期短、运行费用低、无污染、免维护等优点，受到世界各国电力工作者的重视。
进入20世纪90年代中期，国内开始出现简易箱式变电站，并得到了迅速发展。
本课题的主要内容包括箱式变电站的发展应用，箱式变电站的结构分类，以及箱式变电站一次系统设计极其设备选型，二次系统设计，以及箱式变电站的智能监控系统。
35kV 箱式变电站的设计高压侧额定电压为35kV，低压侧额定电压为10kV，主变压器容量为5000kVA。
35kV箱式变电站设计
35kV箱式变电站设计箱式变电站是一种新型的变电设备，可广泛应用于城市、高速公路、新农村电网建设等领域，其具有占地面积小、安装方便、移动性好等优点。
为了满足城市电力需求的不断增长，提高电网的稳定性和可靠性，特别是对于城市密集地区，箱式变电站的应用越来越受到重视。
下面就35kV箱式变电站的设计进行说明。
1. 设计要求根据实际情况和需求，制定设计要求，如箱式变电站的额定电压，额定容量，结构形式，布置要求等。
2. 基础设计箱式变电站需要坚固的基础，先进行基础设计，选取适当的地点，进行场地勘察、土质测试，制定深度、尺寸、加固形式等。
3. 结构设计箱式变电站一般由箱体、变压器、开关柜等部分组成，结构设计包括箱体的尺寸、材料、连接方式、防水、防腐等。
4.箱体制作箱体是箱式变电站的主要组成部分，制作时需按照设计要求进行预处理、切割、钣金加工、焊接、喷涂等工序，保证箱体质量和外观。
5.设备安装箱式变电站的设备包括变压器、开关柜、电力电缆等，需要按照设计要求进行安装、连接、调试，确保设备的正常运行和电气安全。
6.接地、防雷设计箱式变电站的接地、防雷设计对于箱体的安全和设备的稳定运行十分重要，需要严格遵守相关标准规范进行设计、施工。
7.箱式变电站测试完成箱式变电站的安装和调试后，需要进行各项测试，包括运行试验、保护试验、安全隔离试验、绝缘试验等，确保箱式变电站符合安全要求和设计要求。
8.运输、安装箱式变电站制作完成后，需要进行运输，选择合适的运输方式和专业的运输公司，保证箱式变电站不受影响。
到达目的地后，需按照现场实际条件进行安装和调整。
综上所述，对于35kV箱式变电站的设计和制作，需要严格按照相关规范和标准进行，确保设备的安全、可靠、稳定运行。
除此之外，还需要根据实际情况和需求，灵活进行设计、加工、安装调试等工作，不断提高箱式变电站的性能和应用范围，为城市电力建设和现代化发展做出贡献。
35kV箱式变电站设计

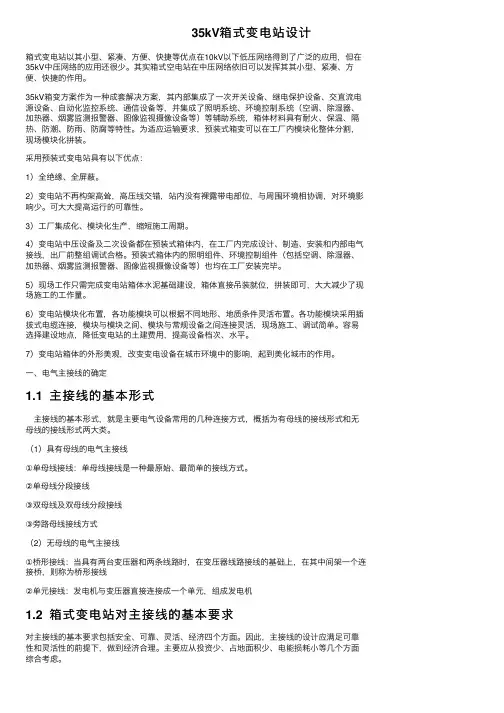

35kV箱式变电站设计箱式变电站以其⼩型、紧凑、⽅便、快捷等优点在10kV以下低压⽹络得到了⼴泛的应⽤，但在35kV中压⽹络的应⽤还很少。
其实箱式空电站在中压⽹络依旧可以发挥其其⼩型、紧凑、⽅便、快捷的作⽤。
35kV箱变⽅案作为⼀种成套解决⽅案，其内部集成了⼀次开关设备、继电保护设备、交直流电源设备、⾃动化监控系统、通信设备等，并集成了照明系统、环境控制系统（空调、除湿器、加热器、烟雾监测报警器、图像监视摄像设备等）等辅助系统，箱体材料具有耐⽕、保温、隔热、防潮、防⾬、防腐等特性。
为适应运输要求，预装式箱变可以在⼯⼚内模块化整体分割，现场模块化拼装。
采⽤预装式变电站具有以下优点：1）全绝缘、全屏蔽。
2）变电站不再构架⾼耸，⾼压线交错，站内没有裸露带电部位，与周围环境相协调，对环境影响少。
可⼤⼤提⾼运⾏的可靠性。
3）⼯⼚集成化、模块化⽣产，缩短施⼯周期。
4）变电站中压设备及⼆次设备都在预装式箱体内，在⼯⼚内完成设计、制造、安装和内部电⽓接线，出⼚前整组调试合格。
预装式箱体内的照明组件、环境控制组件（包括空调、除湿器、加热器、烟雾监测报警器、图像监视摄像设备等）也均在⼯⼚安装完毕。
5）现场⼯作只需完成变电站箱体⽔泥基础建设，箱体直接吊装就位，拼装即可，⼤⼤减少了现场施⼯的⼯作量。
6）变电站模块化布置，各功能模块可以根据不同地形、地质条件灵活布置。
各功能模块采⽤插拔式电缆连接，模块与模块之间、模块与常规设备之间连接灵活，现场施⼯、调试简单。
容易选择建设地点，降低变电站的⼟建费⽤，提⾼设备档次、⽔平。
7）变电站箱体的外形美观，改变变电设备在城市环境中的影响，起到美化城市的作⽤。
⼀、电⽓主接线的确定1.1 主接线的基本形式主接线的基本形式，就是主要电⽓设备常⽤的⼏种连接⽅式，概括为有母线的接线形式和⽆母线的接线形式两⼤类。
（1）具有母线的电⽓主接线①单母线接线：单母线接线是⼀种最原始、最简单的接线⽅式。
②单母线分段接线③双母线及双母线分段接线③旁路母线接线⽅式（2）⽆母线的电⽓主接线①桥形接线：当具有两台变压器和两条线路时，在变压器线路接线的基础上，在其中间架⼀个连接桥，则称为桥形接线②单元接线：发电机与变压器直接连接成⼀个单元，组成发电机1.2 箱式变电站对主接线的基本要求对主接线的基本要求包括安全、可靠、灵活、经济四个⽅⾯。
35kV箱式变电站设计
35kV箱式变电站设计一、引言35kV箱式变电站是指电力系统中用于接收、配电和变压的设备，适用于城镇、乡村、工矿、临时用电等场所。
35kV箱式变电站设计需要考虑到变电站的整体设计、设备选型、安全性能等方面，保证其在运行过程中能够稳定可靠地进行电力输送和变压操作。
二、箱式变电站的特点1.结构紧凑：相比传统的开放式变电站，箱式变电站的结构更加紧凑，占地面积小，可以灵活地布置在各种场所。
2.整体移动性：箱式变电站采用模块化设计，全部设备安装在一个箱体内，方便搬迁和迁移布局。
3.安全可靠：箱式变电站在设计时需要考虑到各种安全系数，保证其在恶劣环境中仍能正常运行。
4.运行维护简便：箱式变电站的设备布置合理，运行维护相对简便，降低了维护成本。
5.适用范围广：箱式变电站适用于城市、新农村建设、临时用电等多种场合。
三、35kV箱式变电站设计的主要内容1.箱体结构设计35kV箱式变电站的箱体结构设计需要考虑到防火、防水、防腐蚀等因素，以保证箱体在各种环境下都能正常运行。
同时也要考虑到通风散热和防雷等安全因素，使得箱体内的设备能够长期稳定运行。
2.设备选型35kV箱式变电站涉及到的设备有变压器、断路器、隔离开关、避雷器等，这些设备的选型需要考虑到工作电压、容量、环境条件等多方面因素，以保证设备能够稳定可靠地运行。
3.安全性设计35kV箱式变电站的安全性设计是设计过程中最为重要的一环。
需要考虑到箱式变电站在各种紧急情况下的应急措施、对人员和设备的保护措施、对周围环境的影响等，以确保箱式变电站在运行过程中不会对人员和设备造成威胁。
4.运行维护设计35kV箱式变电站的设备布置需要考虑到设备之间的通风散热和维护空间等因素，以方便对箱式变电站进行日常的运行维护。
同时也要考虑到设备的维护周期和保养要求，保证设备长期稳定运行。
5.环境适应性设计35kV箱式变电站在设计时需要考虑到各种环境条件，包括温度、湿度、风力、日照等因素，以保证箱式变电站在各种环境条件下都能正常运行。
35kV箱式变电站设计
35kV箱式变电站设计35kV箱式变电站设计是一项关键的工程，旨在安全、高效地转换和传输电能。
本文将着重讨论箱式变电站设计方面的一些关键特点和要素。
35kV箱式变电站是指一个箱式结构的变电站，其设计电压等级为35千伏。
在选择箱式结构时，必须考虑到安装空间的限制和环境条件。
箱式变电站可以被设置在室内或室外，根据实际需求进行选择。
箱式变电站的主要设计目标是确保电力系统的安全和稳定运行。
为了达到这一目标，必须考虑以下几个方面：1. 设备选择和布置：箱式变电站中包含多种设备，如变压器、断路器、隔离开关等。
在设计中，必须选择适当的设备，并根据实际需要进行合理布置。
还需要考虑设备的维护和检修空间，以便确保设备的正常运行和维护。
2. 绝缘和接地系统：箱式变电站的绝缘和接地系统是确保电力系统安全运行的关键因素。
在设计中，必须考虑绝缘和接地材料的选用，以及合适的接地电阻的设置，以保证系统的绝缘和接地性能满足要求。
3. 灭弧措施：35kV电压等级的箱式变电站中，灭弧是一个重要的设计要素。
在设计中，必须考虑到灭弧设备的选择和合理布置，以确保在故障情况下能够迅速有效地灭弧，保护设备和人员的安全。
4. 防火和安全：箱式变电站中包含大量的电气设备，为了避免火灾和其他安全事故的发生，必须设计和采取相应的防火和安全措施。
这包括使用防火材料和设备、设置合适的灭火系统等。
5. 运行和维护：设计阶段必须考虑到箱式变电站的运行和维护要求。
箱式变电站应设计为易于操作和维护，设备布局合理，方便维修和更换。
还应考虑到系统的可扩展性，以方便将来的运行和维护需求。
35kV箱式变电站设计是一项复杂的工程，需要充分考虑各个方面的要素。
通过合理的设备选择和布置、绝缘和接地系统的设计、灭弧措施的合理设置、防火和安全措施的采取以及对运行和维护的充分考虑，可以确保箱式变电站在35kV电压等级下安全、高效地运行。
35kV箱式变电站设计
35kV箱式变电站设计
本设计是一款35kV箱式变电站，其设计的目的是将高电压输电线路中的电能变为适合城市、工矿企业等用电场所所使用的低电压电能。
设计参数：
本设计的箱变电站设计参数如下所示：
1. 转换电压：35kV/10kV
2. 电容容量：40MVA
3. 母线电流：1262A
4. 输入电压：35kV
5. 输出电压：10kV
6. 外形尺寸：7000*3200*3400mm
设计特点：
1、结构紧凑：该箱式变电站采用紧凑、结构合理的设计，占地面积少，更加适合于城市的基础设施建设。
2、安装方便：与传统变电站相比，该箱式变电站的组装和安装比较容易，可以快速安装和拆卸。
3、安全可靠性高：盒式结构能够有效地减轻变电站的重量，同时提高了其承受力，让箱变电站具有更好的防震能力，从而更加安全可靠。
4、容量可扩展性强：根据用电场所的需要，本设计的35kV箱式变电站容量可以根据实际需求进行灵活扩展。
35kV箱式变电站设计
35kV箱式变电站设计一、引言35kV箱式变电站是一种将高压电能变电为低压电能的设备，广泛应用于城市供电、工矿企业、建筑工地等场所。
随着城市化进程的不断推进和电力需求的增长，箱式变电站的需求也在不断增加。
为了满足市场需求，本文设计了一种35kV箱式变电站。
二、设计原则1. 年能耗低：确保变电站在稳定工作状态下，能耗低于国家标准。
2. 安全可靠：设计必须符合国家电力工程规范和安全标准，确保供电的安全和可靠性。
3. 结构紧凑：确保变电站在有限的空间内足够的功能和设备。
4. 易维护：设计结构简单、易维护，降低维护成本。
三、设计内容1. 外观设计：采用箱式结构，外部涂有防腐漆，可抵御恶劣环境的侵蚀。
箱身设计合理，便于运输和安装。
2. 主要设备：主要设备包括变压器、开关设备、保护设备、监控设备等。
这些设备的选择和布局要符合现行的国家标准和规定。
3. 冷却系统设计：采用干式变压器，不需要额外设立冷却塔。
冷却系统应当具备良好的散热效果，确保设备长时间稳定运行。
4. 火灾自动报警系统：配备火灾自动报警系统，一旦发生火灾能够及时报警，减少火灾对变电站和周围环境的损害。
5. 安全保护系统：包括过压、欠压、过电流、短路等故障保护装置，确保设备在故障情况下自动断开，保护人员和设备的安全。
四、设计要点1. 变压器的选用：根据用电负荷及市场需求确定变压器的容量和型号。
2. 设备布置：保证设备之间的安全间距和管道的合理布局，确保设备正常运行和维修。
3. 绝缘设计：对于高压设备进行绝缘设计，确保设备在恶劣环境下运行的安全性。
4. 接地设计：确保设备的良好接地，减少因接地不良导致的安全事故。
5. 防雷设计：采用防雷措施，确保设备在雷击等极端天气下的正常运行。
五、设计流程1. 确定工程规模和需求。
2. 进行初始设计，包括结构设计、设备选型、布局等。
3. 进行电气设计，包括配电系统、保护系统等。
4. 进行结构设计，包括箱体结构、绝缘设计、接地设计等。
35kV箱式变电站设计
35kV箱式变电站设计随着城市建设的不断发展，能源供应需求不断增长，35kV箱式变电站成为了城市电网建设中不可缺少的重要设备。
35kV箱式变电站作为城市电网的重要组成部分，其设计及建设对于保障城市电力供应、提高电网安全稳定运行具有重要意义。
本文将就35kV箱式变电站的设计方案进行探讨，为相关领域的从业人员提供一些设计思路。
一、35kV箱式变电站的功能和特点35kV箱式变电站是一种配电设备，主要用于城市、工矿企业等场所的配电系统中，可以有效地将35kV高压输电线路的电能分配到一定范围内的用户。
35kV箱式变电站具有结构紧凑、安全稳定、占地面积小等特点，适用于城市及工业园区等场所。
35kV箱式变电站主要包括变压器、低压配电柜、高压开关设备、控制系统等部分，其中变压器是其核心设备，用于将35kV高压电能转换为20kV或者10kV的低压电能，供给附近的用户。
35kV箱式变电站还配备有适配的通信和监控系统，能够远程监控设备运行状态，及时发现故障并进行处理。
1. 系统布局与选址35kV箱式变电站的选址需要考虑到周围环境、用电负荷、地理条件等因素，选择距离用户较近的地点进行建设，以减少输电损耗。
同时要考虑到安全保障措施，避免发生交通事故或者其他危险因素。
在选址确定后需要进行系统布局设计，合理规划高低压设备、变压器、配电柜的布置，确保其运行安全、维护方便。
2. 设备选型和配置35kV箱式变电站的设备选型需要考虑到用电负荷、环境条件等因素，选择符合国家标准要求的高低压开关设备、变压器等设备，保证其安全可靠。
需要根据需求配备相应的控制系统、保护系统、消防系统等设备，以确保设备的安全稳定运行。
3. 环境适应性设计35kV箱式变电站作为户外设备，需要考虑到其环境适应性设计，如防水、防潮、抗风等设计要点，确保高低压设备长期稳定运行。
4. 安全与防护措施在35kV箱式变电站的设计中，安全与防护措施是至关重要的。
需要考虑到设备的绝缘、接地、防雷等安全性因素，根据国家相关标准规范进行设计和施工，确保设备运行的安全可靠。
35kv箱式变电站一次与二次系统设计
35kv箱式变电站一次与二次系统设计李训忠（韶关南雄市雄源电气设备安装有限公司广东韶关５１２５００）摘要：当前，我国箱式变电站实现了越来越广泛的应用，并扩充到了更多行业领域之中。
通常该类变电站也叫做户外成套变电站。
其特征功能在于高压受电、降压、低配等。
通常箱体具备良好的防护灰尘、预防锈蚀、可便利移动、安全封闭性、防火防潮等性能，体现了机电一体化的工作特点，能够全封闭地进行工作。
该特征决定箱式变电站适合应用在负荷水较高且较为集中的地区，例如经济开发区、工业区、矿山生产企业、居民住宅小区等均可采用该形式变电站。
同时，各个用户可依照具体的应用条件以及负荷水平合理地选择应用箱式变电站的种类。
关键词：３５ＫＶ；箱式变电站；系统设计中图分类号：TM922.3 文献标识码：Ａｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１６６５－２２７２．２０１5．15．０47 收稿日期：２０１5－05－16１一次系统设计３５ｋＶ箱式变电站母线通过单母线进行连接，而１０ｋＶ侧母线则通过分段的方式进行单母线连接。
变电站箱采取双层密封处理模式，位于铁板之中添加了强度水平较高的聚胺脂，进而可达到良好的隔温防潮效果。
变电站外层则选择不锈钢材料，通过金属喷锌处理手段达到良好的防腐效果。
系统内部选择铝合金扣板并装设空调系统与除湿设备，进而可令变电站在服务运行阶段后不易受到来自外界环境的污染以及干扰影响。
２箱式变电站选型阶段中应注意的问题箱式变电站之中的一次设备，在选型阶段中应把握无油同时便于维护的原则，尽量地缩减维护次数，进而提升运行效能。
选择断路器则应利用真空断路器完成ＣＴ处理，另外应选择干式电流、电压互感装置。
由于箱体之中的空间有限，因此在具体的操作阶段中进行中挂或是拆除接地线并不容易，为此，较多箱式变电站位于开关柜之中设置了接地开关装置。
然而，由于空间的影响限定，一部分箱式变电站厂家将此开关同隔离开关进行联动，通过该模式在断开隔离开关后接地开关实现闭合，相反，则接地开关断开。
35kV箱式变电站设计
35kV箱式变电站设计1、引言35kV箱式变电站是一种高压配电设备，广泛应用于供电系统的高压配电环节。
其设计需要考虑到安全、可靠、经济等因素，因此在设计过程中需要根据实际情况综合考虑各种因素，以确保设计方案的合理性和可行性。
2、设计原则在35kV箱式变电站的设计过程中，需要遵循一些设计原则，以确保设计方案符合实际情况和规范要求。
具体原则包括：（1）安全性原则：设计方案必须符合国家规定的安全标准，保证设备和人员的安全；（2）可靠性原则：设计方案必须保证设备的可靠性，能够满足长期稳定运行的要求；（3）经济性原则：设计方案必须在满足安全和可靠性要求的前提下，尽量降低成本，提高经济效益；（4）环保原则：设计方案必须符合国家环保要求，保护环境，促进可持续发展。
3、设计内容35kV箱式变电站的设计内容包括以下几个方面：（1）布置方案设计：根据供电系统的实际情况和用地条件，设计变电站的布置方案，确保设备的合理布置；（2）结构设计：设计变电站的结构方案，包括箱式变电站的外观设计和内部结构设计；（3）电气设计：设计箱式变电站的电气系统方案，包括高压设备、中压设备、低压设备等的选型和布置；（4）通风散热设计：设计箱式变电站的通风散热系统，确保设备运行时的散热效果；（5）火灾防护设计：设计箱式变电站的火灾防护措施，确保设备在发生火灾时能够及时疏散人员和保护设备。
4、设计方法35kV箱式变电站的设计方法主要包括以下几种方法：（1）仿生设计法：通过对自然界中的生物、机械结构等进行仿生学研究，借鉴自然界中的设计原理，设计箱式变电站的外观和内部结构；（2）模拟设计法：通过模拟计算、仿真实验等手段，对箱式变电站的电气系统、通风散热系统等进行设计；（3）标准设计法：参照国家标准和行业标准，设计箱式变电站的各个方面；（4）综合设计法：综合运用以上各种设计方法，对箱式变电站进行综合设计。
5、设计考虑在35kV箱式变电站的设计过程中，需要考虑到以下几个方面：（1）供电系统情况：根据供电系统的电压等级、容量、负载情况等，设计箱式变电站的规格和配置；（2）用地条件：根据用地条件和地形地貌情况，设计箱式变电站的布置方案；（3）安全要求：根据国家规定的安全标准和供电系统的安全要求，设计箱式变电站的各个部分，确保设备的安全；（4）环保要求：根据国家环保要求，设计箱式变电站的通风散热系统、火灾防护系统等，保护环境。
浅析35KV箱式变电站的设计
三 、３ Ｋ ５ Ｖ箱式变 电站设计 方案
１、 电气 一 次设 计 箱体采用双层 密封 。双层铁 板间充入高强度聚 氯脂 ， 具有隔 温、 防潮等特点 。外层采用不锈钢体， 地盘钢架采用金属 喷锌技 术， 有良好 的防腐性能 。内层采用铝合金扣板。 箱体内安装空调及除 湿装置， 从而 使设备 运行不 受 自然 环境及外界 污染的 影响。可保 证设 备在一 ０ ４一 ＋ ０ｃ 间运 行。 ４ ｏ之 内部一次系 统采用单元真空开 关柜结构 。柜 内设有上 下隔离开 关． ６ — ２ Ｚ ３ １型真 空断路器。 Ｎ 选用干式 高精度的电流互感器和 电压 互感 器 ， 电容器采 用高质量并联 电容器， 并装有放 电Ｐ ， Ｔ 站变选用 Ｓ ９ Ｃ 型干 式站变。 内装有多组氧化锌避雷器 。一次 系统连 接采用封 闭母线结 站 构． 个单元柜装有 “ 在每 五防锁 ”。 保证了人身与设 备的安全， 程度 可靠
载。
箱式变 电站 由于结构 比较紧凑， 每个箱均构成一个独 立系统， 这就 使得组合方 式灵活多变。我们可以全部采用箱式，ｒ ５ Ｖ ０ Ｖ ￣ ３ ｋ 及１ ｋ 设备 ］ 全部箱 内安装， 组成全箱式变 电站： 也可以采用３ ｋ设备室外安装，０Ｖ ５Ｖ １ ｋ 设备及控保 系统箱 内安装， 这种组合方式， 别适 用于农网改造 中的旧 特 站改造。 即原有３ ｋ设备不动， ５Ｖ 仅安装一个 ｌ ｋ开关箱， Ｖ ０ 即可达到无人值 守 的要求 。 ３、投 资省 见 效 快 ． 占地 面 积 小 箱式变 电站（５Ｖ ３ｋ设备户外布置，０Ｖ １ｋ设备箱 内安装） 同规模综合 较 变 电站（５Ｖ ３ｋ设备户外布置，０Ｖ １ｋ 设备布置于户 内高压开关室及中控室） 减少投资４ ％ ０ ， ０ ～５ ％ 经济效益明显： 变电站不 需建设控 制室和相应 箱式 的辅助厂 房设施。 ０ Ｖ １ ｋ设备 无架构 ， 占地面积 小， 占地 面积减少约７ 其 Ｏ Ｉ。 Ｉ符合 国家节约土地 的政策。 】 ｔ ４、具 有可 移 动性 ， 硬软 件使 用灵 活 箱式变 电站 用于３ ｋ线路未端。 ５Ｖ 当负荷消失或改 变时： 可以拆除箱 变． 其运 到负荷需要 的地点， ｊ 哿 迅速组成一个 新的变电站发挥作用。箱 变的底层文件用 汇编语 言编写， 即使改 变硬件， 文件也仅 修改几个地 该 址和 中断值就可使 用： 的升级， 只是操作平 台的更新 。 软件 也
35kV箱式变电站设计
35kV箱式变电站设计随着城市的快速发展，全社会对电能的需求也越来越大。
箱式变电站，作为城市电力系统中的重要设施，起到着重要的作用。
其作用不仅在于电能的传递和转换，还在于确保电力运行的安全和稳定。
本文旨在介绍35kV箱式变电站的设计，主要包括以下方面：箱式变电站的选择、箱体设计、进出线装置设计、变压器安装设计、电力配电系统的设计以及安全措施。
1. 箱式变电站的选择首先要选择合适的箱式变电站型号。
箱式变电站最重要的一点是安全，因此选择的箱式变电站一定要符合国家标准，并且要有完整的质量保证体系。
其次要考虑的是箱式变电站的性能，包括额定电压、额定容量、泄漏电流等参数。
在选择的过程中还需要考虑到箱式变电站的使用环境，并根据实际需求选择相应的型号。
2. 箱体设计箱体设计是箱式变电站中最主要的一部分。
箱体一般采用钢结构或者铝合金材料，并进行钝化处理和严密密封。
在设计时需要考虑到箱体的尺寸、重量、承载能力以及绝缘性能等因素。
对于箱体的密封性能要求较高，因此在设计时需要特别注意。
3. 进出线装置设计进出线装置是箱式变电站的重要部分，其作用是将电能输入和输出。
通常进出线装置包括断路器、隔离开关、负荷开关等组件。
在设计时需要根据实际情况选择合适的进出线组件，并且要考虑到安全性、可靠性以及易维护性等因素。
4. 变压器安装设计箱式变电站中的变压器通常采用油浸式变压器。
变压器的选型需要考虑到转换电压的需求，以及箱式变电站的密闭性要求。
在变压器的安装设计中需要注意到变压器的位置、支架的数量和结构等因素，并且要定期对变压器进行维护保养。
5. 电力配电系统的设计电力配电系统包括供电主线路、开关柜、变压器和配电盘等组成部分。
在设计过程中需要考虑到系统的可靠性、保护性以及经济性等因素。
对于电力配电系统的设备要求较高，因此在选型时也需要根据国家标准来选择。
6. 安全措施箱式变电站是一种高压设备，因此其安全措施十分重要。
在设计时需要考虑到应急预案，以及在安装和运行过程中需要做好安全检查和维护保养工作。
35kV箱式变电站设计
35kV箱式变电站设计35kV箱式变电站是一种集变电设备、自动化设备和智能监测设备于一体的高压配电设备，用于接受35kV高压输电线路的电能，经过变压器变压后，输出低压电能供给用户。
35kV箱式变电站设计的目的是为了提供安全可靠的电力配电设备，满足不同场所和项目对电力需求的要求。
35kV箱式变电站的设计需要考虑多方面的因素，包括设备选择、结构设计、智能监测系统等。
下面我们将从几个关键方面来介绍35kV箱式变电站设计的要点。
一、设备选择35kV箱式变电站的设备选择是制定设计方案的重要一环，包括主变压器、高压开关设备、低压开关设备等。
主变压器是35kV箱式变电站的核心设备，它的品质直接关系到整个变电站的性能和稳定性。
在选择主变压器时，需要考虑负载容量、绝缘水平、温升标准等参数，以保证主变压器在长期运行中能够稳定可靠地工作。
高压开关设备和低压开关设备也是35kV箱式变电站设计中不可或缺的部分。
高压开关设备用于对进线、主变压器和出线进行连接和控制，而低压开关设备则用于对输出的低压电能进行分段控制和保护。
合理选择高低压开关设备，可以提高35kV箱式变电站的运行效率和安全性。
二、结构设计35kV箱式变电站的结构设计需要充分考虑设备的布置、通风散热、防护措施等因素。
合理的结构设计能够有效地降低35kV箱式变电站的建设成本和运行成本，延长设备的使用寿命，提高设备的可靠性和安全性。
三、智能监测系统随着科技的不断进步，智能监测系统在35kV箱式变电站设计中的应用越来越广泛。
智能监测系统可以实时监测35kV箱式变电站各种参数，如电压、电流、温度等，及时发现设备运行中的问题，提前预警，防止设备故障事故的发生。
智能监测系统还可以对35kV箱式变电站的运行情况进行统计分析，为后续设备维护和改造提供数据支持。
35kV箱式变电站设计是一个综合性的工程，需要综合考虑设备选择、结构设计、智能监测系统等多个方面的因素。
通过合理的设计方案，可以提高35kV箱式变电站的运行效率和安全性，为用户提供更加稳定可靠的电力供应。
35kV箱式变电站设计
35kV箱式变电站设计35kV箱式变电站是一种便于迁移和安装的电力设备，为市区、工矿企业及新建工程等场合提供电力供应。
其设计应当符合标准化、安全性以及灵活性的要求。
一、设计规范35kV箱式变电站的设计应该遵循国家相关规范及技术标准，特别是GB/T50150-2018《电气安装工程施工及验收规范》中有关箱式电站的规定。
同时，为满足客户特定要求，设计需要根据不同地域和应用场合的具体情况进行调整。
二、设计要求1. 结构设计35kV箱式变电站应具有坚固耐用、封闭可靠、方便搬运、快速安装以及保温隔热等特性。
对于箱体的材料选择，应以轻量化为原则，确保整体结构的稳定。
2. 电气系统箱式变电站的电气系统应当满足标准化、模块化、分层化的要求，即模块内的电气设备布局应符合统一标准，以便于随时变更和维护。
同时，安全性方面也需要考虑，如防雷、防爆、防盗等。
3. 技术参数箱式变电站的各项技术参数应当符合设计要求，并在设计中做好冗余设计，确保正常运行时外界因素对系统的影响如低温、高温、湿度、电网电压波动等，不会对设备的正常运行造成损害。
三、设计思路基于以上设计要求和规范，设计师们应该形成规范化与个性化相结合的设计思路。
首先，从标准化的角度着手，设计师需要按照国家规定制定变电站的标准尺寸和模块化方案。
其次，从突破性的角度出发，针对客户实际需求及场地条件，进行方案优化及定制化设计。
最后，在实现标准化与个性化相结合的基础上，确保方案的可行性与实用性。
四、结束语35kV箱式变电站在设计上需要满足国家相关规范和技术标准，同时也有很多的自定义审查及细节，确保其在各种使用环境下都能安全可靠地运行。
只有从规范化与个性化相结合的角度出发，综合考虑各种因素和需求，才能完成稳妥、完善的电气设备设计。
35kV箱式变电站设计
35kV箱式变电站设计35kV 高压箱式变电站是一种小型的配电设备，主要用于变电站的配电和供电过程中。
它具有结构紧凑、外形美观、操作简便等特点，适用于各种不同的环境条件。
35kV箱式变电站的设计要求：1. 输电线路的选择：根据实际需要选择适当的输电线路，确保电力传输的稳定和有效性。
2. 变压器的选型：选择适当的变压器，满足变电站的要求，同时考虑变压器的效率和耐用性。
3. 发电机的选型：根据负荷需求选择适当的发电机，确保变电站的供电能力。
4. 配电系统的设计：设计合理的配电系统，确保电能传输的安全和稳定。
5. 隔离设备的选择：选择符合标准和规范要求的隔离设备，确保变电站的安全运行。
6. 转换设备的设计：设计合理的转换设备，确保电能的正确转换和传输。
7. 环境保护：考虑环境保护的要求，在设计中采用环保材料和技术，减少对环境的影响。
35kV箱式变电站的设计流程：1. 需求分析：了解用户的需求和要求，确定设计的目标和范围。
2. 方案设计：根据用户的需求和要求，设计符合标准和规范的箱式变电站方案。
3. 结构设计：设计合理的结构，确保箱式变电站的强度和稳定性。
4. 电气设计：设计合理的电气系统，确保电能传输的安全和稳定。
5. 施工图设计：根据方案设计和结构设计，绘制详细的施工图纸。
6. 材料选择：选择合适的材料，确保箱式变电站的质量和效果。
7. 施工安装：按照施工图设计，进行箱式变电站的安装和调试。
8. 运行测试：进行箱式变电站的运行测试，确保其安全和稳定运行。
9. 现场验收：完成箱式变电站的建设后，进行现场验收，确保其符合设计要求和标准。
10. 维护保养：定期对箱式变电站进行维护保养，确保其长期有效运行。
35kV箱式变电站的设计是一个综合性的工作，需要考虑到电气、结构、材料等多个方面的因素，以确保变电站的安全和稳定运行。
35kV箱式变电站设计
35kV箱式变电站设计一、引言二、设计要求1. 安全可靠：35kV箱式变电站设计需符合国家有关电力设备安全标准和规定，确保设备运行稳定、安全可靠。
2. 经济合理：设计应考虑设备的性能、成本和维护保养等因素，保证在经济条件下实现最佳的性能。
3. 布局合理：箱式变电站的布局应符合现场条件和使用要求，便于操作维护，并可进行合理的扩建和改造。
4. 环保节能：设计需考虑降低能耗，减少二氧化碳排放，保护环境，符合可持续发展的要求。
5. 可靠性：保证设备运行稳定，寿命长，减少维修次数，提高设备可用率。
三、选型在35kV箱式变电站设计中，首先需要确定各种主要设备的选型，主要包括变压器、高低压开关设备以及配电设备等。
选型时需要考虑设备的性能、质量、生产厂家信誉等因素，确保设备的可靠性和安全性。
1. 变压器：35kV箱式变电站中的变压器通常选用油浸式变压器，其额定容量应根据实际负荷情况进行合理选择，同时应考虑设备的运行环境和可靠性要求，确保设备安全稳定运行。
2. 高低压开关设备：箱式变电站中的高低压开关设备可选用成套的金属封闭开关设备，其选择需根据设计负荷、运行环境和设备要求进行合理搭配。
3. 配电设备：35kV箱式变电站的配电设备通常包括配电柜、配变、直流电源等，其选型需要考虑设备的可靠性、灵活性和安全性，以满足实际使用要求。
四、布置35kV箱式变电站的布置应考虑到现场条件和使用要求，保证设备的运行安全和便利性。
通常布置应满足以下要求：1. 安全保护：箱式变电站的布置应考虑设备的相对位置、通风条件、防护措施等，确保设备的安全运行。
2. 操作便利：设备的布置应考虑到操作、维护和日常检修的便利性，减少人工作业强度，提高工作效率。
3. 紧凑合理：布置设计应尽可能保证设备的布局合理、紧凑，使得设备的运行更加稳定可靠。
五、主要设备1. 变压器：箱式变电站中的变压器是将高压输电线路的电压变换为低压配电所需的关键设备，其工作性能直接影响到供电可靠性和安全性。
35kV箱式变电站设计
35kV箱式变电站设计
35kV箱式变电站是一种集电缆分支变电装置、开关设备、变压器等主要设备于一体的室内配电设备，其设计主要考虑到电力系统的安全、可靠和经济等方面。
下面将从外形设计、主要设备配置、电力系统结构等方面进行详细说明。
35kV箱式变电站的外形设计灵活多样，可以根据实际需求进行定制。
为了便于运输和安装，箱式变电站通常采用标准化的设计，采用模块化结构，便于拆卸和组装。
外部结构
由钢板和钢制骨架组成，具有良好的防腐和防水性能，能够适应不同的环境条件。
35kV箱式变电站的主要设备包括电缆分支箱、开关设备和变压器。
电缆分支箱用于电缆的接入和分支，主要包括进线柜、出线柜和配电柜等部分。
开关设备通常包括负荷开关、断路器、隔离开关等，用于控制和保护电力系统的正常运行。
变压器为电力系统提供所需
的电压变换功能，通常包括干式变压器和油浸式变压器，可根据实际需求进行选择。
35kV箱式变电站的电力系统结构一般包括高压侧和低压侧两部分。
高压侧主要由高压进线柜和高压开关设备组成，负责接收35kV电网的供电并保障供电的安全稳定。
低压侧主要由低压开关设备和变压器配置组成，负责将高压侧的电能分配给各个用户，并对电能进
行控制和保护。
值得注意的是，35kV箱式变电站的设计还需要考虑到安全、可靠和经济等因素。
为了确保系统的安全运行，需配备相应的保护设备，如过流保护、短路保护、接地保护等，以
便在故障发生时及时切除故障电路并保护设备。
也需要采取防雷、防火等措施，增加系统
的可靠性，并提高系统的经济性，降低能耗和维护成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
35kV箱式变电站工程设计成人高等教育毕业设计题目：35kV箱式变电站设计学生姓名：***专业：电气工程及其自动化完成时刻：2012年4月20日箱式变电站又称户外成套变电站，立即高压受电、变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内，机电一体化，全封闭运行，专门适用于矿山、住宅小区等都市公用设施，用户可按照不同的使用条件、负荷等级选择箱式变电站。
箱式变电站进展于20世纪60年代至7 0年代欧美等西方发达国家推出的一种户外成套变电所的新型变电设备，进入20世纪90年代中期，国内开始显现简易箱式变电站，并得到了迅速进展。
随着中国都市现代化建设的飞速进展，都市配电网的持续更新改造，必将得到广泛的应用。
本课题的要紧内容包括箱式变电站的进展应用，箱式变电站的结构分类，以及箱式变电站一次系统设计极其设备选型以及二次系统设计。
35kV 箱式变电站的设计高压侧额定电压为35kV，低压侧额定电压为10kV，主变压器容量为5000kV A。
主接线采纳单母线分段接线。
关键词：箱式变电站；结构，一次系统，二次系统摘要Ⅰ目录Ⅰ第一章引言1第二章箱式变电站的类型、结构与技术特点22.1 箱式变电站的类型22.2 箱式变电站的技术特点22.3 箱式变电站的箱体要求 3第三章35kV箱式变电站的总体结构设计53.1 箱式变电站对主接线的差不多要求 53.2 主接线的选择 53.3 高压接线方式 63.4 箱式变电站箱体的确定63.5 变压器的散热处理63.6 箱式变电站总体布置 7第四章35KV箱式变电站一次系统设计与设备选型8 4.1 一次系统设计 84.2 箱式变电站设备选型应注意的方面 84.3 设备选型的差不多原理84.4 高压一次设备的选型 84.5 低压一次设备选型94.6 高压熔断器的选择134.7 开关柜的选型 13第五章35kV箱式变电站二次系统设计135.1 二次系统的定义及分类145.2 电气测量外表及测量回路145.3 二次系统设计 155.4 断路器操纵与信号回路155.5 操纵回路设计 23参考文献28致谢29第一章引言随着矿山机电的进展，要求高压直截了当进入负荷中心，形成高压受电---变压器降压---低压配电的供电格局，因此供配电要向节地、节电、紧凑型、小型化的方向进展，箱式变电站(简称箱变)正是具有这些特点的最佳产品，因而在矿山电网中得到广泛应用。
箱式变电站外壳采纳钢板或者合金板，配有双层顶盖，隔热性好。
外壳及骨架全部通过防腐处理，具有长期户外使有的条件。
外形及色彩可与环境相互和谐一致。
安装方便。
箱变高压侧采纳负荷开关加限流熔断器爱护。
发生一相熔断器熔断时，用熔断器的撞针使负荷开关三相同时分闸，幸免缺相运行。
低压侧采纳负荷开关加限流熔断器爱护，自动空气开关欠电压爱护或过电流爱护就会动作，低压运行可不能发生。
第二章箱式变电站的类型、结构与技术特点2.1 箱式变电站的类型箱式变电站有美式箱式变电站和欧式箱式变电站。
美式预装式变电站在我国叫做“预装式变电站”或“美式箱变”，它将变压器器身、高压负荷开关、熔断器及高低连线置于一个共同的封闭油箱内，构成一体式布置。
用变压器油作为带电部分相间及对地的绝缘介质。
同时，安装有齐全的运行检视仪器外表，如压力计，压力开释阀，油位计，油温表等。
欧式预装式变电站往常在我国适应称为“组合式变电站”，它是将高压开关设备、配电变压器和低压配电装置布置在三个不同的隔室内，通过电缆或母线来实现电气连接。
2.2 箱式变电站的技术特点箱式变电站的高压室一样是由高压负荷开关、高压熔断器和避雷器等组成的，能够进行停送电操作同时有过负荷和短路爱护。
低压室由低压空气开关、电流互感器、电流表、电压表等组成的。
箱式变中的电器设备元件，均选用定型产品，元器件的技术性能均满足相应的标准要求。
各电器元件之间采纳了机械联锁，各电器元件都安装在有足够强度和刚度的结构上，以便于导线的连接。
操作采纳电动方式，不需另配电源，由TV 引出即可。
另外箱式变还都具有电能检测、显示、计量的功能，并能实现相应的爱护功能，还设有专用的接地导件，并有明显的接地标志。
此外为适应户外工作环境，箱式变电站的壳顶一样都采纳隔层结构，内装有隔热材料，箱体底部和各室之间都有冷却进出风口，采纳自然风冷和自动操纵的强迫风冷等多种形式，以保证电气设备的正常散热，具有防雨、防尘、防止小动物进入等措施。
目前，国内生产的箱式变的电压等级：高压侧为 3 ～35 kV、低压侧为0.4 ～10kV 。
箱式变电站有如下特点：(1)技术先进安全可靠箱体部分采纳目前国内领先技术及工艺，外壳一样采纳镀铝锌钢板，框架采纳标准集装箱材料及制作工艺，有良好的防腐性能，保证20年不锈蚀，内封板采纳铝合金扣板，夹层采纳防火保温材料，箱体内安装空调及除湿装置，设备运行不受自然气候环境及外界污染阻碍，可保证在－40℃～＋40℃的恶劣环境下正常运行。
箱体内一次设备采纳单元真空开关柜、干式变压器、干式互感器、真空断路器(弹簧操作机构)等国内技术领先设备，产品无裸露带电部分，为全绝缘结构，完全能达到零触电事故，全站可实现无油化运行，安全性高，二次采纳微机综合自动化系统，可实现无人值守。
(2)工厂预制化设计时，只要设计人员按照变电站的实际要求，作出一次主接线图和箱外设备的设计，就能够选择由厂家提供的箱变规格和型号，所有设备在工厂一次安装、调试合格，真正实现变电所建设工厂化，缩短了设计制造周期；现场安装仅需箱体定位、箱体间电缆联络、出线电缆连接、爱护定值校验、传动试验及其它需调试的工作，整个变电站从安装到投运大约只需5～8天的时刻，大大缩短了建设工期。
(3)组合方式灵活箱式变电站由于结构比较紧凑，每个箱体均构成一个独立系统，这就使得组合方式灵活多变。
(4)占地面积小。
(5)投资省、见效快箱式变电站较同规模综自变电站减少投资40％～50％。
2.3 箱式变电站的箱体要求(1)箱体内照明、通风、防沙、散热应满足正常运行、爱护要求，并应加装温度、湿度测量表计、凝露器、烟雾报警装置，并将温度、湿度、凝露、烟雾报警探头信号接入综合自动化系统，要考虑安装通讯设备的位置。
(2)箱顶应考虑自然排水功能。
(3)要抗紫外线辐射，抗暴晒性能好，不易导热可幸免因外部温度过高而引起箱体温度升高。
(4)防潮性能好，可不能因冷热突变而产生凝露。
(5)防腐、防裂、阻燃、防冻性能好。
(6)要机械强度高，耐压抗张，抗冲击。
(7)对环境有良好的和谐性，能美化环境，可适应各种气候条件，外形美观，结构紧凑，箱体占地面积少，节约土地。
第三章35kV箱式变电站的总体结构设计3.1 箱式变电站对主接线的差不多要求概况地讲，对主接线的差不多要求包括安全、可靠、灵活、经济四个方面安全包括设备安全及人身安全。
要满足这一点，必须按照国家标准和规范的规定，正确选择电气设备及正常情形下的监视系统和故障情形下的爱护系统，考虑各种人身安全的技术措施。
可靠确实是主接线应满足对不同负荷的不中断供电，且爱护装置在正常运行时不误动、发生事故时不拒动，能尽可能的缩下停电范畴。
为了满足可靠性要求，主接线应力求简单清晰。
电器是电力系统中最薄弱的元件，因此不应当不适当地增加电器的数目，以免发生事故。
灵活是用最少的切换，能适应不同的运行方式，适应调度的要求，并能灵活、简便、迅速地倒换运行方式，使发生故障时停电时刻最短，阻碍范畴最小。
因此，电气主接线必须满足调度灵活、操作方便的差不多要求。
经济是指在满足了以上要求的条件下，保证需要的设计投资最少。
在主接线设计时，要紧矛盾往往发生在可靠性与经济性之间。
欲使主接线灵活、可靠，必须要选用高质量的设备和现代化的自动装置，从而导致投资费用的增加。
因此，主接线的设计应满足可靠性和灵活性的前提下，做到经济合理。
要紧应从投资声、占地面积少、电能损耗小等几个方面综合考虑。
3.2 主接线的选择主接线采纳单母线分段接线，单母线分段接线是采纳断路器（或隔离开关）将母线分段，通常是分成两段。
母线分段后可进行分段检修，关于重要用户，能够从不同段引出两个回路，当一段母线发生故障时，由于分段断路器在继电爱护作用下自动将故障段迅速切除，从而保证了正常母线不间断供电和不致使重要用户停电。
两段母线自动同时故障的机遇专门小，能够不予考虑。
在供电可靠性要求不高时，亦可用隔离开关分段，任一段母线发生故障时，将造成两断母线同时停电，在判定故障后，拉开分段隔离开关，完好段即可复原供电。
3.3 高压接线方式高压侧，采纳负荷开关+限流熔断器作为就压器的主爱护，一样有环网、双电源和终端三种供电方式，有两组插入式熔断器和后备爱护熔断器串联进行分段范畴爱护。
限流熔断器一相熔断时必须能联动跳开三相负荷开关，不发生缺相运行。
3.4 箱式变电站箱体的确定箱体的底座和骨架一样采纳槽钢和角钢焊接而成，顶盖和四壁采纳金属板内衬阻燃材料压制而成，能起到隔热的作用。
按照当地实际情形，可在订货时对主体结构提出相应的要求。
我县地处盐碱地带，对设备的抗腐蚀性能要求较高，因此除主体框架采取了防腐工艺加工外，箱体的整体外层衬板采纳了0.5mm厚的不锈钢板。
箱体的密封和防尘是一个重要方面，专门是爱护装置对防尘等指标要求较高，应引起重视。
箱体的底板下面，一样作为电缆室，在考虑箱体基础的设计时，应顾及到电缆的安装和爱护方便，应考虑人员出入、通风以及照明等方面的要求。
3.5 变压器的散热处理变压器设置有二种方式：一种将变压器外露，另一种将就压器安装在封闭隔室内。
35kV箱式变电站变压器采纳第二种接线方式，将变压器安装在封闭的变压器隔室内。
为了通风，变压器室的箱体上设置百叶窗。
百叶窗结构，使气流能到里面去，而灰尘被分离。
有为防止灰尘对绝缘的阻碍，在变压器连接处加上绝缘防护罩。
3.6 箱式变电站总体布置35kV箱式变电站高压室额定电压35kV ，低压室额定电压10kV。
在结构设计上具有防压、防雨和防小动物等措施及占地面积小、操作方便，安全可靠、能够移动等特点。
箱式变电站要紧包括4部分，分不为框架、高压室、低压室、变压器室。
（1）框架：差不多结构是由槽钢、角钢和钢板焊接而成，门和顶盖用钢板制作。
（2）高压室：装备真空断路器。
（3）低压室：装备固定式低压配电屏、包括主开关柜、计量柜等。
（4）变压器室：配备5000kV A油浸式变压器。
第四章35KV箱式变电站一次系统设计与设备选型4.1 一次系统设计35kV母线采纳单母线接线，10kV侧母线采纳单母线分段接线。
箱体采纳了双层密封，双层铁板间充入高强度聚胺脂，具有隔温、防潮等特点。
外层采纳不锈钢体，底盘钢架采纳金属喷锌技术,有良好的防腐性能。
