阳台壁挂分体式太阳能安装和使用说明书—马良军工程20160224
阳台壁挂分体式太阳能安装和使用说明书—马良军工程20160224
控制仪面板
② 定时、峰谷电价区域 ⑤ 时钟显示区域（初始值为 12:00）
③ 温度状态条 ⑥ 操作区
1、开关机
插上电源插头——接通电源，系统进入自检状态（每个显示灯都亮），后进入关机系统。 按“开关”键——按 s 键时间在 300ms＜t＜3s 内有效，则开机，系统再次自检，自检后：
时间显示：时间显示记忆值，首次开机或长期断电显示默认值
坡度。 加水与冲液
（1）打开冷水阀门，打开热水出口阀门，向水箱加水，直到热水阀门出水时，关闭热水阀门。 （2）将灌液口密封螺栓卸掉，用专用加液装置将防冻液均匀加入太阳能系统，当溢流口流出 液体时停止加液，过五分钟确认液体加满，将密封螺栓拧入管箍内（高位置为加液口，低位置为 溢流口，见系统原理图）。 试运行 （1）检查各个管路是否有渗漏。 （2）确认水箱已注满水，各个接头无漏水后，接通电源试加热。 （3）在晴好天气观察太阳能的运行情况。
使之水平，然后把螺栓拧紧。 检查各螺栓，重新紧固一遍，水箱安装结束。
2、集热器安装
第 11 页 共 13 页
确认墙体能承受集热器装满水后总重的三倍，否则应采取加固措施 先将随机附带的悬挂架分成两组，将三角架组装好，组装图（如图），最后用螺栓紧固。 将支架用膨胀螺丝固定在墙上或阳台上，确认支架安装牢固。支架的上下位置以不遮挡楼下
阳台壁挂式太阳能 安装说明书
第 1 页 共 13 页
目录
产品工作原理 产品结构与特点 产品技术性能、参数及规格 控制仪功能 产品使用方法 注意事项 系统的安装 常见故障及处理方法 维护保养
第 2 页 共 13 页
产品工作原理
系统结构原理图 系统运行原理： 平板集热器通过选择性吸收涂层吸收太阳辐射，加热平板流道内的导热介质。通过热虹吸原
平板式阳台壁挂太阳能热水器安装手册
平板式阳台壁挂太阳能热水器安装手册安装原理图安装热水器所需工具：管钳、活动扳手、钢锯、扩口器、水钻、冲击钻、水平尺、热熔器、Φ19套筒、安全带、手钳、尖嘴钳、剥线钳、螺丝刀、长绳等。
安装所需材料Φ16铜管、橡塑保温管、扎带、锡箔胶带、2平方三芯电源线、绝缘胶带、伴热带（水箱在室外必装）、零度开关等。
安装说明1.集热器的出水端略高1.5-2cm2.水箱比集热器要高200-300mm3.水箱与集热器的连接铜管间距不得超过2.5m4.水箱如放置于室内，打过墙眼时过墙眼应打成斜眼，靠水箱端略高。
5.水箱的出水口与进水口要安装活结，便于日后维护。
6.正确使用减压阀。
7.正确安装使用伴热带。
8.详细了解墙体结构，如果结构是框架结构墙面使用空心砖时，固定水箱的膨胀螺栓应改用通杆螺栓。
9.根据具体情况确定水箱和集热器位置，制定合理可行的安装方案，确保安全。
10.安装角度以不小于30°为宜。
安装步骤1.安装前检查：检查工具材料是否齐全，检查安全带、大绳是否符合安全要求。
确认集热器的出水方向是否符合安装需求。
2.集热器的安装：2.1.先将随机附带的支架分成两组，将三角架组装好（组件4暂不安装），螺栓紧固。
2.2.将支架用膨胀螺栓固定在墙上或阳台上，确定支架安装牢固。
支架的上下位置以不遮挡下层住户窗户为准，左右支架位置距离太阳能集热器左右边沿500-600mm处。
2.3.确认太阳能集热器的出水方向是否在水箱一侧。
2.4.将集热器安全放置于支架上，用组件4压紧太阳能集热器，然后用螺栓紧固；确认集热器安装牢固，位置水平符合要求。
3.水箱的安装：3.1.确认墙体能承受水箱装满水后总重的三倍，否则应采取加固措施。
3.2.确定水箱的安装位置，应确保水箱的下循环管口高于集热器的顶部200-300mm以上；并且水箱与太阳能集热器连接铜管长度不大于2500mm。
3.3.根据水箱吊装板的孔距，将吊装板用Φ16的膨胀螺栓或Φ16的通杆螺栓固定。
阳台壁挂式太阳能热水器安装施工方案完整版
阳台壁挂式太阳能热水器安装施工方案完整版太阳能热水器是一种环保节能的设备，现在越来越受到人们的欢迎。
附着在阳台上的壁挂式太阳能热水器成为了越来越多家庭的选择，它既方便省空间，又可以给我们带来舒适的洗浴体验。
本文将提供一份完整的施工方案，帮助大家在家中安装壁挂式太阳能热水器。
准备工作工具•电钻•手电钻•手锯•活口钳•单刀•粘合剂•螺丝刀•丝锥•扳手材料清单•壁挂太阳能热水器•太阳能热水器水箱•太阳能热水器管道•固定夹•不锈钢膨胀螺栓•螺母•压力表•油脂施工步骤步骤一：选择安装位置阳台壁挂式太阳能热水器安装的位置有很多种选择，我们可以根据实际需求来选择。
建议在阳台上选择空旷地方进行安装，方便热水器对阳光进行吸收。
在选择的位置上用手电钻开孔，打好固定螺栓的位置。
步骤二：安装支架在选定位置的墙面上预留出大小合适的孔洞，将大螺栓穿过孔洞，用固定螺母紧固，确保它牢固地固定在墙上。
再将小螺栓穿过孔洞，紧固括号。
最后，将支撑架和括号放在大螺栓上，然后就可以调整支架的位置和角度了。
步骤三：安装水箱将水箱与管道连接并安装到支架上。
需要注意的是，在收紧连接件时，一定要按顺序按照接头处的弧线铁桶排列并部分松动，用活口钳紧紧扭转接头，两端顺时针顺序紧紧接到底。
先连接热水出口，再连接进水口，确保接管件和水箱连接牢靠。
步骤四：安装热水器在水箱的上端安装阳台壁挂式太阳能热水器，并与水箱进行连接。
需要注意的是，安装时需要使用螺丝刀将它固定在支架上。
热水器与水箱连接的过程中，需要一定的技巧。
一开始可以用手做好配合，再用扳手进行适当的加压。
步骤五：接通管路将热水器与房屋内部的水管连接，连通热水器和水上的水管，使热水流出。
接通管路之前，清洁管道和保养热水器，防止因内部管道的杂质影响热水器的使用效果。
步骤六：测试安装完成后，需要进行测试。
建议按照操作说明书，先拧开进水口阀门，然后打开热水出口的阀门，等待3-5分钟，看一下进出水口是否流畅。
分体壁挂式太阳能光热系统安装技术
分体壁挂式太阳能光热系统安装技术1.前言在太阳能的大力推广应用下，使用最为广泛的是光热技术这类技术的特点，是充分利用太阳光的辐射热，通过媒介直接转化为热能，随着太阳能光热技术的不断发展，和为满足用户对使用功能的需求，在太阳能光热系列中又诞生了新的产品，即分体壁挂式太阳能光热系统，它具有布设灵活、安装方便，不占用空间，热效率高等特点而深受欢迎，随着政府补贴（13%）及家电下乡而得到广泛应用。
为做好大力推广应用特形成此安装技术。
2．特点2．1布设灵活，可直接安装在用户南面阳台、雨篷、挑檐等部位，不占用空间，并与建筑完美结合，作为装饰件成为建筑装饰的组成部分，如图1所示图1分体壁挂式太阳能热水器2．2热效率高，由于集热器为板式，采光面积大，内置全铜金属流道，双回路，可承压运行，因此光热转化速度快、升温高。
2．3电热结合：优先使用太阳能，遇阴雨雪天可起动使用电加热，每台年节电在2000度左右。
2．4系统稳定安全可靠，太阳能采热器内装有专用导热液，可在最低温度-35℃环境中使用，防冻、防沸、防腐、防垢，解决了传统真空玻璃管产生的爆裂、结垢等质量通病。
2．5全自动配置，自动上水、换水使用，不溢水，不跑水，一开即出热水，全金属密封，无胶圈老化、渗水、漏水等弊病。
2．6经济环保，高效利用太阳能，保护环境，节约能源，使用成本低。
3．适用范围可适用于工业与民用建筑、构筑物等需要热水及采暖供热要求的任何建筑。
4．工艺原理使用专用板式太阳能集热器加热工质，将水加热升温，并利用温控装置，使装置自动上水与自动调温以全天侯满足人们生活、生产需要。
如图2所示。
图2工作原理图5．工艺流程与操作要点5．1工艺流程：组装太阳能集热器──→安装集热器──→安装贮水器──→安装控制装置──→检查试用──→验收──→成品保护5．2操作要点5．2．1太阳能集热器组装：一般在工厂车间加工成型其构造。
如图3所示。
图3集热器组成5．2．2安装集热器：集热器必须安装在南向朝阳面，所在基体应坚固可靠，安装时下端采用角铁支架（角铁为∠5×5），使用膨胀螺栓ф16～ф18，将角铁支架固定在墙体上，集热器与墙面的倾斜角度，按当地日照情况确定，确保与太阳光保持垂直状态。
阳台壁挂式太阳能热水器安装施工方案完整版
阳台壁挂式太阳能热水器安装施工方案完整版太阳能热水器是当今广泛应用于家庭的一种热水供应设备，既环保又节能。
阳台壁挂式太阳能热水器由于结构紧凑，安装方便，成为许多家庭的首选。
下面是一份阳台壁挂式太阳能热水器的安装施工方案完整版，供参考。
一、施工准备工作1.确定太阳能热水器的安装位置。
一般来说，阳台是安装太阳能热水器的最佳位置，因为阳台的位置可以接收到最充足的阳光。
2.准备好安装所需的工具和材料。
常用的工具有螺丝刀、水管扳手、钻孔机等，常用的材料包括螺丝、水管、接头等。
3.确保安装位置的墙体结实可靠。
如需在阳台上安装钢架支撑太阳能热水器，需要保证钢架稳固可靠。
二、安装太阳能热水器1.安装支架。
根据太阳能热水器的型号和重量，选择合适的支架，并将支架固定在阳台的墙壁上。
确保支架水平平整，固定牢固。
2.安装储水箱。
根据太阳能热水器的类型，选择适合的储水箱，并根据安装说明将储水箱安装在支架上。
储水箱的安装位置一般选择在太阳能热水器的下方，方便冷水自然流入。
3.安装太阳能集热器。
将太阳能集热器与储水箱连接，确保连接处密封可靠。
太阳能集热器的安装位置一般选择在太阳能热水器的上方，高度根据太阳能集热器的角度和斜度来确定。
4.安装管道。
根据太阳能热水器的型号和要求，选择适当的管道，并将管道连接至太阳能热水器和储水箱之间。
注意管道的斜度，确保冷水和热水顺利流动。
同时，还需准备好进水管道和排水管道。
5.连接电源。
太阳能热水器通常需要通过电源充电或驱动水泵等附属设备。
根据太阳能热水器的型号和要求，将电源线连接至对应的控制盒或电池上。
6.连接水源。
将冷水管道连接至储水箱的进水口，并确保连接牢固密封；将热水管道连接至储水箱的出水口，并确保连接牢固密封。
检查管道连接是否正常，并打开冷水阀门试运行。
三、调试和测试1.打开冷水阀门和热水阀门，确保冷水和热水通畅无阻。
此时，冷水会自动进入储水箱并被太阳能集热器加热，然后转化为热水。
2.观察太阳能热水器的运行情况。
阳台壁挂太阳能安装规范

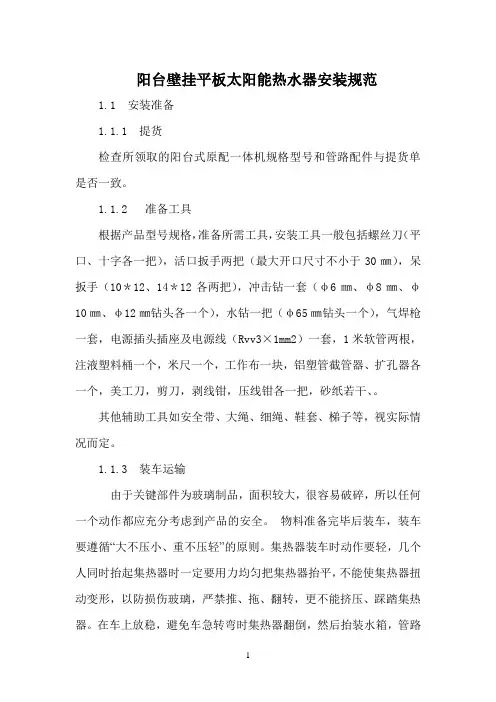

阳台壁挂平板太阳能热水器安装规范1.1 安装准备1.1.1 提货检查所领取的阳台式原配一体机规格型号和管路配件与提货单是否一致。
1.1.2 准备工具根据产品型号规格，准备所需工具，安装工具一般包括螺丝刀（平口、十字各一把），活口扳手两把（最大开口尺寸不小于30㎜），呆扳手（10＊12、14＊12各两把），冲击钻一套（φ6㎜、φ8㎜、φ10㎜、φ12㎜钻头各一个），水钻一把（φ65㎜钻头一个），气焊枪一套，电源插头插座及电源线（Rvv3×1mm2）一套，1米软管两根，注液塑料桶一个，米尺一个，工作布一块，铝塑管截管器、扩孔器各一个，美工刀，剪刀，剥线钳，压线钳各一把，砂纸若干、。
其他辅助工具如安全带、大绳、细绳、鞋套、梯子等，视实际情况而定。
1.1.3 装车运输由于关键部件为玻璃制品，面积较大，很容易破碎，所以任何一个动作都应充分考虑到产品的安全。
物料准备完毕后装车，装车要遵循“大不压小、重不压轻”的原则。
集热器装车时动作要轻，几个人同时抬起集热器时一定要用力均匀把集热器抬平，不能使集热器扭动变形，以防损伤玻璃，严禁推、拖、翻转，更不能挤压、踩踏集热器。
在车上放稳，避免车急转弯时集热器翻倒，然后抬装水箱，管路配件及附件，各种工具。
1.1.4 确定安装位置到达工地后，首先查看型号、规格是否与购买的一致，将主机外包装箱上的型号标识指给客户看清，并开箱验机。
确认完产品后，查看用户阳台的结构型式，确认主机和管路配件。
首先确认集热器位置，一般原则是朝向正南，前方无遮挡物（高层或楼距较小的小区，要考虑前面楼房在一年四季对本楼房的遮挡情况），阳台的外墙足以承受集热器的重量。
其次确认水箱安装位置，水箱位置一般靠近墙角，综合考虑水箱与集热器、预留的冷热水接口、预留的电源插座之间的距离，使安装管路尽量短，并且水箱位置有利于管路走向，管路安装原则：横平竖直。
1.2 集热器安装集热器安装步骤：1.2.1 从包装箱里取出挂件和挂钩，把挂钩和挂件用两个M8×16的螺栓连接、拧紧。
阳台壁挂式太阳能热水器安装施工组织方案
阳台壁挂式太阳能热水器安装的设计要点目录目录 (1)一、阳台壁挂式太阳能热水器简介 (2)二、阳台壁挂式太阳能热水器安装的设计要点 (4)2.1阳台壁挂式太阳能热水器总体安装尺寸 (4)2.2 阳台尺寸定位 (7)2.3 预埋件结构及埋设 (8)2.4 支架安装设计要点 (9)2.4.1 预埋件在阳台内 (9)2.4.2 阳台外设挑出平台，预埋构件位于阳台外 (11)2.5 保温水箱安装设计要点 (12)2.5.1 保温水箱安装在可承重墙上 (12)2.5.2 保温水箱后为轻质墙 (15)2.5.3 保温水箱后为玻璃或无墙体 (17)2.6 管路设计预留 (20)2.7电路设计预留 (20)2.8 其他安装设计要点 (20)三、设计总结 (21)一、阳台壁挂式太阳能热水器简介阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合国家及广大消费者越来越注重建筑和产品环保节能的趋势。
阳台壁挂式太阳能热水器的组成一般包括：保温水箱、功能箱、循环管路、联箱、尾托、集热器、安装支架、控制面板等（如图（1）所示）。
保温水箱有两根加热棒，自带电加热功能。
阳台壁挂式太阳能热水器的集热器同保温水箱分开布置。
其中，集热器安装在室外吸收太阳光，保温水箱布置在室内储存加热后的热水。
保温水箱同集热器分离，保温水箱内的水不同集热器内的介质接触，而是通过水箱内的换热器进行换热。
阳台壁挂式太阳能热水器的组成示意：图(1.1)安装支架的一般形式：图(1.2)二、阳台壁挂式太阳能热水器安装的设计要点2.1阳台壁挂式太阳能热水器总体安装尺寸见图(2)图（2.1）图（2.2）图（2.3）2.2 阳台尺寸定位图（3）水箱类型 A 阳台进深(mm) B 预埋件（支架）间距(mm) 80L >=1100 1400100L >=1250 1700表（1）（1）选用100L水箱时阳台的进深建议大于1.25米，选用80L水箱时建议大于1.1米。
阳台壁挂式太阳能热水器安装施工方案
阳台壁挂式太阳能热水器安装施工方案太阳能热水器是一种利用太阳能来加热水的设备，它可以有效地利用可再生能源，降低传统能源的消耗，减少环境污染。
壁挂式太阳能热水器安装在阳台上，可以充分利用阳光资源，提供家庭热水需求。
一、施工前准备工作1.确定安装位置：选择阳台上适合安装太阳能热水器的位置，要确保阳光充足，没有遮挡物，而且方便水管和电源的接入。
2.测量线路和尺寸：根据安装位置和热水器的尺寸，测量好热水器壁挂位置与电源、水源管道的距离。
3.准备安装工具：包括电钻、扳手、螺丝刀、电线钳等常用工具。
4.测量太阳能板角度：根据当地的纬度，确定太阳能板的倾角。
二、安装壁挂支架1.在安装位置上打好标记，确定太阳能热水器所需支架的铁件位置。
2.使用电钻和螺丝刀将壁挂支架固定在阳台上。
确保支架安装牢固，稳定。
三、安装太阳能面板1.根据所需支架的数量和规格，在支架上安装好太阳能板。
2.将太阳能板安装到壁挂支架上，并进行固定。
确保太阳能板的安装角度正确，能够充分接收阳光。
3.将太阳能板的输出线缆接到太阳能热水器上，确保连接牢固可靠。
四、安装热水储罐1.将热水储罐放置在合适的位置上，并与太阳能热水器连接起来，确保连接良好，不漏水。
2.连接冷水进水管道和热水出水管道，确保管道连接牢固，不漏水。
五、电源接入和管道连接1.将太阳能热水器与电源连接，确保接线正确，并进行绝缘处理。
2.将冷水进水管道和热水出水管道与热水储罐连接起来，确保连接牢固，不漏水。
六、检验和调试1.打开冷水进水阀门，检查冷水进水管道和热水出水管道是否正常工作。
2.打开电源，确保太阳能热水器正常运行。
3.检查太阳能板和热水储罐是否接收到足够的阳光和热量。
七、安全注意事项1.请确保施工过程中电源已关闭，并由专业电工进行电源连接。
2.尽量避免阳光直射和高温环境下的施工作业，保护工人的安全。
3.使用合适的安全设备，如手套和安全帽，保护施工期间的人身安全。
以上是一套阳台壁挂式太阳能热水器安装施工方案的基本内容，根据具体情况可能还会有一些细微的差别。
阳台壁挂式太阳能施工方案
阳台壁挂式太阳能施工方案1. 引言随着能源危机的日益严峻和环境保护意识的增强，太阳能作为一种清洁、可再生的能源，在日常生活中得到了广泛应用。
而阳台壁挂式太阳能作为一种便捷的太阳能利用方式，通过将太阳能电池板安装在阳台上，可以方便地为家庭供电。
本文将介绍阳台壁挂式太阳能的施工方案，帮助读者了解并实施该项目。
2. 设备需求阳台壁挂式太阳能系统的施工需要以下设备：•太阳能电池板：作为太阳能系统的核心部件，用于将阳光转换为电能。
•电池：用于储存太阳能转化的电能，以供夜间或阴天使用。
•逆变器：将直流电转换为交流电，以供家庭电器使用。
•控制器：对电池充电和放电过程进行管理和保护。
•支架：用于将太阳能电池板固定在阳台上。
•接线盒：用于连接太阳能电池板、电池、逆变器和控制器。
•电线和插座：用于将太阳能系统与家庭电网进行连接和供电。
3. 施工步骤步骤一：确定安装位置在施工前，需要确定阳台上适合安装太阳能电池板的位置。
选取朝向阳光最充足、阴影遮挡最少的位置，确保太阳能的最大利用。
步骤二：安装支架根据太阳能电池板的尺寸，选择合适的支架进行安装。
支架应具有足够的强度和稳定性，以确保太阳能电池板的安全固定在阳台上。
步骤三：安装太阳能电池板将太阳能电池板固定在支架上，确保面板与支架之间的连接牢固可靠。
同时，注意调整太阳能电池板的角度，以获得最大的太阳辐射面积。
步骤四：安装电池和控制器将电池和控制器安装在阳台上的合适位置。
确保电池与控制器之间的连接正确无误，同时接地保护措施也需考虑。
步骤五：安装逆变器将逆变器安装在离太阳能电池板和电池较近的位置，以减少电线损耗。
确保逆变器与电池和控制器之间的连接准确无误。
步骤六：接线连接根据施工图纸，连接太阳能电池板、电池、逆变器和控制器。
确保接线牢固可靠，并遵循安全接线的要求。
步骤七：接入家庭电网将太阳能系统与家庭电网进行连接，以实现太阳能发电与家庭用电的无缝衔接。
确保连接安全可靠，并经过必要的检查和测试。
阳台壁挂式太阳能热水器安装施工方案
阳台壁挂式太阳能热水器安装的设计要点目录目录 0一、阳台壁挂式太阳能热水器简介 (2)二、阳台壁挂式太阳能热水器安装的设计要点 (4)2.1阳台壁挂式太阳能热水器总体安装尺寸 (4)2.2 阳台尺寸定位 (7)2.3 预埋件结构及埋设 (8)2.4 支架安装设计要点 (9)2.4.1预埋件在阳台内 (9)2.4.2 阳台外设挑出平台，预埋构件位于阳台外 (11)2.5 保温水箱安装设计要点 (12)2.5.1 保温水箱安装在可承重墙上 (12)2.5.2 保温水箱后为轻质墙 (15)2.5.3 保温水箱后为玻璃或无墙体 (17)2.6 管路设计预留 (20)2.7电路设计预留 (20)2.8 其他安装设计要点 (20)三、设计总结 (21)一、阳台壁挂式太阳能热水器简介阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合国家及广大消费者越来越注重建筑和产品环保节能的趋势。
阳台壁挂式太阳能热水器的组成一般包括：保温水箱、功能箱、循环管路、联箱、尾托、集热器、安装支架、控制面板等（如图（1）所示）。
保温水箱有两根加热棒，自带电加热功能。
阳台壁挂式太阳能热水器的集热器同保温水箱分开布置。
其中，集热器安装在室外吸收太阳光，保温水箱布置在室内储存加热后的热水。
保温水箱同集热器分离，保温水箱内的水不同集热器内的介质接触，而是通过水箱内的换热器进行换热。
阳台壁挂式太阳能热水器的组成示意：图(1.1)安装支架的一般形式：图(1.2)二、阳台壁挂式太阳能热水器安装的设计要点2.1阳台壁挂式太阳能热水器总体安装尺寸见图(2)图（2.1）图（2.2）图（2.3）2.2 阳台尺寸定位图（3）表（1）（1）选用100L水箱时阳台的进深建议大于1.25米，选用80L水箱时建议大于1.1米。
见图（3）和表（1）。
（2）阳台长度应大于2.3m，以便安装集热器（见图（3））。
（3）阳台应设计有地漏或其他排水措施。
阳台壁挂式太阳能热水器安装施工方案(1)
阳台壁挂式太阳能热水器安装的设计要点目录目录 0一、阳台壁挂式太阳能热水器简介 (4)阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合国家及广大消费者越来越注重建筑和产品环保节能的趋势。
(4)阳台壁挂式太阳能热水器的集热器同保温水箱分开布置。
其中，集热器安装在室外吸收太阳光，保温水箱布置在室内储存加热后的热水。
保温水箱同集热器分离，保温水箱内的水不同集热器内的介质接触，而是通过水箱内的换热器进行换热。
(4)二、阳台壁挂式太阳能热水器安装的设计要点 (4)2.1阳台壁挂式太阳能热水器总体安装尺寸 (4)2.2 阳台尺寸定位 (7)2.3 预埋件结构及埋设 (7)2.4 支架安装设计要点 (8)2.4.1 预埋件在阳台内时，支架安装示意见图（5）。
(8)2.4.2阳台外设挑出平台，预埋构件位于阳台外 (9)2.5 保温水箱安装设计要点 (10)2.5.1 保温水箱安装在可承重墙上 (11)2.5.2 保温水箱后为轻质墙 (11)2.5.3 保温水箱后为玻璃或无墙体 (13)2.6 管路设计预留 (16)2.7电路设计预留 (16)2.8 其他安装设计要点 (16)三、设计总结 (16)综上所述，阳台壁挂式太阳能热水器在设计安装时，有很多需注意的地方。
但对于设计阶段来说并不是所有的都需考虑，主要需要明确的有： (16)（1）阳台空间是否满足要求，是否有排水措施； (16)（2）预埋件结构及尺寸定位； (16)（3）支架穿墙孔洞的预留； (16)（4）冷热水管接头的预留； (16)（5）强弱电位置； (16)上述几点是需要在图纸设计阶段予以考虑的部分，其他问题则更多同现场安装密切相关，在图纸设计阶段仅作为参考。
希望在安装方面的介绍，对图纸设计的实用性和可行性有所帮助。
(16)一、阳台壁挂式太阳能热水器简介阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合国家及广大消费者越来越注重建筑和产品环保节能的趋势。
阳台壁挂式太阳能热水器安装施工方案
阳台壁挂式太阳能热水器安装的设计要点目录目录 0一、阳台壁挂式太阳能热水器简介 (2)二、阳台壁挂式太阳能热水器安装的设计要点 (4)2.1阳台壁挂式太阳能热水器总体安装尺寸 (4)2.2 阳台尺寸定位 (7)2.3 预埋件结构及埋设 (8)2.4 支架安装设计要点 (9)2.4.1预埋件在阳台内 (9)2.4.2 阳台外设挑出平台，预埋构件位于阳台外 (11)2.5 保温水箱安装设计要点 (12)2.5.1 保温水箱安装在可承重墙上 (12)2.5.2 保温水箱后为轻质墙 (15)2.5.3 保温水箱后为玻璃或无墙体 (17)2.6 管路设计预留 (20)2.7电路设计预留 (20)2.8 其他安装设计要点 (20)三、设计总结 (21)一、阳台壁挂式太阳能热水器简介阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合国家及广大消费者越来越注重建筑和产品环保节能的趋势。
阳台壁挂式太阳能热水器的组成一般包括：保温水箱、功能箱、循环管路、联箱、尾托、集热器、安装支架、控制面板等（如图（1）所示）。
保温水箱有两根加热棒，自带电加热功能。
阳台壁挂式太阳能热水器的集热器同保温水箱分开布置。
其中，集热器安装在室外吸收太阳光，保温水箱布置在室内储存加热后的热水。
保温水箱同集热器分离，保温水箱内的水不同集热器内的介质接触，而是通过水箱内的换热器进行换热。
阳台壁挂式太阳能热水器的组成示意：图(1.1)安装支架的一般形式：图(1.2)二、阳台壁挂式太阳能热水器安装的设计要点2.1阳台壁挂式太阳能热水器总体安装尺寸见图(2)图（2.1）图（2.2）图（2.3）2.2 阳台尺寸定位图（3）水箱类型 A 阳台进深(mm) B 预埋件（支架）间距(mm) 80L>=11001400100L>=12501700表（1）（1）选用100L水箱时阳台的进深建议大于1.25米，选用80L水箱时建议大于1.1米。
阳台壁挂太阳能-安装操作指导书
阳台壁挂太阳能安装操作指导书一、集热器安装：安装考前须知：a：集热器应安装在阳台处照射比拟充分的地方。
b：集热器要固定结实。
c：为保持美观，集热器应水平安装在阳台的中间位置。
1、确定挂件的中心距根据热水器的型号确定挂件的中心距，中心距的尺寸如图纸所示〔单位：mm〕。
2、确定挂件的位置测量阳台的宽度和高度，根据挂件的尺寸和中心距，确定出挂件垂直方向的位置，用铅笔在阳台垂直地面的方向刻线。
挂件顶端到阳台顶端的最小距离为220mm〔如果阳台尺寸较小，可以适当调整〕，测量后用铅笔在阳台水平方向刻线。
用水平仪或卷尺测量，确保水平。
这样，挂件的位置就可以确定了。
3、确定打孔的位置把挂件放置于所画的中心线的位置，用铅笔在墙上画出孔的位置。
4、打孔注：根据阳台的具体形式，也可采用其他固定方式。
固定需要用M8的膨胀螺栓，需要打直径12mm的孔。
在挂件上预留了6个孔，挂件的各个左右各有3个孔。
打孔的时候左右各打一个，要对角打。
打孔时身体从窗口中探出去，把冲击钻或者电锤用绳子捆绑一下，预防打孔的时候掉落。
5、安装膨胀螺栓打完孔以后安装膨胀螺栓。
安装膨胀螺栓的时候为保证螺栓螺纹的完整，使螺母能够自由的进出，先安装两个螺母以保护螺纹的完整性，不可以直接砸螺栓的头部。
6、固定挂件在固定挂件之前先把挂钩用螺栓固定在挂件的底部。
然后将固定有挂钩的挂件用螺母固定在膨胀螺栓上，然后用扳手拧紧。
在螺栓还没有完全拧紧的时候，要用掉线测量，保证挂件和地面垂直。
7、固定集热器用足够强度的绳子或者专用的吊装工具，将绳子的一头捆绑集热器上边框边框的左右两端，保证捆绑的结不能移动。
吊装的时候注意左右两端用力平衡，在拉到能够抓到边框的时候把集热器提起，然后把集热器的下边框放到安装好的挂钩上。
最后使用螺栓把集热器的上边框固定在挂件上，螺栓的两端都要安装垫片。
二、水箱安装选择水箱安装的位置1、选择地面结实而平坦的地方2、要留有足够安装维护的空间三、管路连接管路连接包括循环管路的连接，用水管路的连接和循环泵的安装，连接时注意以下事项：两管路间距≥50mm,距墙面50mm；为节省材料，保证效率，管路要横平竖直，尽量短；管路铺设要横平竖直，一般铺设原则为：热水管路在上，冷水管路在下；循环管路全部采用铜管连接，根据实际要求测量各管路尺寸，依据尺寸裁好铜管长度；管路用锡焊管件或铜焊焊接；水箱的循环入口、循环出口、循环泵的进出口都采用活结形式。
阳台壁挂式太阳能热水器安装施工方案
阳台壁挂式太阳能热水器安装的设计要点目录目录 0二、阳台壁挂式太阳能热水器安装的设计要点..................................................................... 4 矚慫润厲钐瘗睞枥庑赖。
2.1阳台壁挂式太阳能热水器总体安装尺寸...................................................... 4 聞創沟燴鐺險爱氇谴净。
2.2............................................................................................ 阳台尺寸定位 7 2.3........................................................................................... 预埋件结构及埋设 82.4........................................................................................... 支架安装设计要点 92.4.1预埋件在阳台内 (9)2.4.2阳台外设挑出平台，预埋构件位于阳台外......................... 11 残骛楼諍锩瀨濟溆塹籟。
2.5保温水箱安装设计要点 (12)2.5.1 保温水箱安装在可承重墙.上 (12)2.5.2保温水箱后为轻质墙 (15)2.5.3保温水箱后为玻璃或无墙.体 (17)2.6管路设计预留 (20)2.7电路设计预留 (20)2.8其他安装设计要点 (20)三、设计总结 (21)ni" < jii i ~1「i'阳台壁挂式太阳能热水器简介阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层阳台壁挂式太阳能热水器的组成一般包括：保温水箱、功能箱、L -I I循环管路、联箱、、尾托、、集热器、安装支架、控制面板等（如图（集热器安装在室外吸收太阳光，保温水箱布置在室内储存加热后的热水。
阳台壁挂式太阳能热水器安装施工方案Word 文档
阳台壁挂式太阳能热水器安装的设计要点目录目录 (1)一、阳台壁挂式太阳能热水器简介 (2)二、阳台壁挂式太阳能热水器安装的设计要点 (4)2.1阳台壁挂式太阳能热水器总体安装尺寸 (4)2.2 阳台尺寸定位 (7)2.3 预埋件结构及埋设 (8)2.4 支架安装设计要点 (9)2.4.1 预埋件在阳台内 (9)2.4.2 阳台外设挑出平台，预埋构件位于阳台外 (11)2.5 保温水箱安装设计要点 (12)2.5.1 保温水箱安装在可承重墙上 (12)2.5.2 保温水箱后为轻质墙 (15)2.5.3 保温水箱后为玻璃或无墙体 (17)2.6 管路设计预留 (20)2.7电路设计预留 (20)2.8 其他安装设计要点 (20)三、设计总结 (21)阳台壁挂式太阳能热水器简介阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合国家及广大消费者越来越注重建筑和产品环保节能的趋势。
阳台壁挂式太阳能热水器的组成一般包括：保温水箱、功能箱、循环管路、联箱、尾托、集热器、安装支架、控制面板等（如图（1）所示）。
保温水箱有两根加热棒，自带电加热功能。
阳台壁挂式太阳能热水器的集热器同保温水箱分开布置。
其中，集热器安装在室外吸收太阳光，保温水箱布置在室内储存加热后的热水。
保温水箱同集热器分离，保温水箱内的水不同集热器内的介质接触，而是通过水箱内的换热器进行换热。
阳台壁挂式太阳能热水器的组成示意：图(1.1)安装支架的一般形式：图(1.2)一、阳台壁挂式太阳能热水器安装的设计要点2.1阳台壁挂式太阳能热水器总体安装尺寸见图(2)图（2.1）图（2.2）图（2.3）2.2 阳台尺寸定位图（3）表（1）（1）选用100L水箱时阳台的进深建议大于1.25米，选用80L水箱时建议大于1.1米。
见图（3）和表（1）。
（2）阳台长度应大于2.3m，以便安装集热器（见图（3））。
（3）阳台应设计有地漏或其他排水措施。
新悦阳台壁挂使用说明书
致消费者尊敬的用户：感谢您选购山东力诺瑞特新能源有限公司生产的新悦系列家用分体式太阳能热水系统。
家用分体式太阳能热水系统是采用德国技术、专为中国市场而研制的太阳能热水系统。
它具有能与建筑完美结合、安装方便、承压、多路供水等优点，将为您的生活带来更多的舒适和享受。
山东力诺瑞特新能源有限公司是由力诺集团与德国PARADIGMA公司强强联手，合资成立的太阳能热水器专业制造公司。
力诺集团作为一家大型集团公司和中国的国家重点高新技术企业，已经形成一条从矿产开发、玻璃制造、全玻璃真空太阳集热管制造到太阳能热利用产品制造的完整产业链。
德国PARADIGMA公司是世界太阳能领域的著名企业，拥有多项光热转换关键技术，技术储备在两代以上，其研制开发的太阳能综合供热系统享誉全球。
山东力诺瑞特新能源有限公司引进顶尖的德国技术和工艺，开发太阳能热水器、供暖系统、空调制冷系统等系列新产品，领变中国太阳能市场新潮流。
公司坚持以诚待人，以信为本，拥有遍及全国的售后服务网络，为您提供优质完善、热情周到的服务，真正免除您的后顾之忧。
企业宗旨：服务社会造福人类经营理念：创造需求领变市场发展理念：站在高科技的前沿，以发展太阳能为己任，引导、推动太阳能事业的发展服务理念：用户的满意是我们工作的新起点说明：在安装和使用该系列太阳能热水系统之前，请您仔细阅读此说明书，用后请妥善保管，以备查阅。
目录一产品介绍 (2)(一)结构及特点 (2)(二)主要技术参数 (3)(三)产品规格参数表 (3)二控制面板使用说明 (3)（一）机械型 (3)1 控制面板示意图 (3)2 操作说明 (4)3 电路图 (4)（二）电脑型 (4)1 控制面板示意图 (4)2 操作说明 (5)3 电路图 (6)三管路系统 (6)四使用注意事项 (7)五常见故障及处理 (8)六维护与保养 (9)七力诺瑞特139阳光天使服务 (9)八装箱单 (10)一产品介绍：（一）结构及特点：新悦系列家用分体式太阳能热水系统由集热器、贮热水箱、循环介质、管路及附件等组成。
阳台壁挂式太阳能热水器安装工程施工组织设计方案
阳台壁挂式太阳能热水器安装的设计要点目录目录1一、阳台壁挂式太阳能热水器简介2二、阳台壁挂式太阳能热水器安装的设计要点32.1阳台壁挂式太阳能热水器总体安装尺寸32.2 阳台尺寸定位62.3 预埋件结构与埋设82.4 支架安装设计要点92.4.1预埋件在阳台92.4.2 阳台外设挑出平台，预埋构件位于阳台外102.5 保温水箱安装设计要点 (12)2.5.1 保温水箱安装在可承重墙上 (12)2.5.2 保温水箱后为轻质墙152.5.3 保温水箱后为玻璃或无墙体172.6 管路设计预留202.7电路设计预留202.8 其他安装设计要点20三、设计总结 (21)一、阳台壁挂式太阳能热水器简介阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合国家与广大消费者越来越注重建筑和产品环保节能的趋势。
阳台壁挂式太阳能热水器的组成一般包括：保温水箱、功能箱、循环管路、联箱、尾托、集热器、安装支架、控制面板等（如图（1）所示）。
保温水箱有两根加热棒，自带电加热功能。
阳台壁挂式太阳能热水器的集热器同保温水箱分开布置。
其中，集热器安装在室外吸收太，保温水箱布置在室储存加热后的热水。
保温水箱同集热器分离，保温水箱的水不同集热器的介质接触，而是通过水箱的换热器进行换热。
阳台壁挂式太阳能热水器的组成示意：图(1.1)安装支架的一般形式：图(1.2)二、阳台壁挂式太阳能热水器安装的设计要点2.1阳台壁挂式太阳能热水器总体安装尺寸见图(2)图（2.1）图（2.2）2.2 阳台尺寸定位图（3）表（1）（1）选用100L水箱时阳台的进深建议大于1.25米，选用80L水箱时建议大于1.1米。
见图（3）和表（1）。
（2）阳台长度应大于2.3m，以便安装集热器（见图（3））。
（3）阳台应设计有地漏或其他排水措施。
2.3 预埋件结构与埋设（1）预埋件节点，见图（4）图（4）（2）预埋件定位尺寸见图（3）和表（1）。
阳台壁挂太阳能安装规范
◆倾斜安装补偿面积如下表：
偏离角度
南偏西30° 南偏西60° 南偏西90° 南偏东30° 南偏东60° 南偏东90°
补偿面积
10%
20%
30%
二、系统安装总体要求
◆阳台壁挂集热器与墙体的安装角度以20°～25°之间为宜，如果有垂直安 装需求建议补偿面积为15%以上。 垂直安装工程实例:
4、安装过程中如果集热器存在遮光现象（日照时间应在4小时以上），应及 时通知甲方，停止施工，如必须安装，需由甲方签字盖章确认。 5、在工程全面施工前，要制作样板间，样板间要经甲方、监理等部门书面 验收，后期施工严格按照样板间施工。 6、对于施工关键节点要拍照片传予公司存档备案 。
◆储热水箱安装位置应尽量避免太阳直射和雨淋，有太阳照射的地方必须 采用金属管道。
◆储热水箱安装位置应为足够强度的混凝土结构或砖混结构，且能够支撑 储热水箱运行荷载两倍的重 量。安装位置受限制 可采用辅助支架安装。
（ 右图）：
◆储热水箱不宜安装 在壁橱内；若需安装 在壁橱内，强弱电应 在壁橱外部安装，壁橱内应有防排水措施。
四、施工步骤及注意事项
2.4 根据甲方要求设置金属或塑料套管，套管与孔之间的缝隙应符 合下列规定：
◆安装在墙壁内的套管，其两端与饰面相平。 ◆穿墙套管与孔之间的缝隙应用阻燃密实材料和防水油膏填实， 端面光滑。
不符合标准 ：
符合标准：
四、施工步骤及注意事项
3、集热器支架的安装
3.1 有预埋件的安装： ◆标准支架（公司配发支架）：直接将支架固定在预埋件上，螺母
后刷两遍防锈漆，待防锈漆干燥后在刷一遍银粉进行防腐处理。
四、施工步骤及注意事项
3.2、无预埋件的安装： ◆确保墙体承重能力大于满载集热器重量的两倍以上。 ◆支架安装位置要让集热器介质进出端靠近安装水箱的墙壁。 ◆支架安装前要确认墙体是否有保温，如保温层60mm左右，用
壁挂式太阳能热水器使用说明
壁挂式太阳能热水器使用说明
1．首先，请确保太阳能集热器的安装位置安全可靠，安装考虑到太
阳能热水器安装在水平面上，以确保集热器的正确使用。
2．将太阳能热水器的有效收集面朝向太阳，以获得最佳效果。
3．安装完成后，将太阳能热水器与自来水管联成一体，并确保两者
之间没有气泡或漏水。
4．使用太阳能热水器时应注意避免引起冷热水混合，以免造成热水
室变形或热水器损坏。
5．安装完成之后，应定期检查太阳能热水器是否变形，是否有水漏，以及连接是否有松动，等等。
6．使用太阳能热水器时，应确保太阳能热水器的水位和水质合乎要求，不宜过高或过低。
7．太阳能热水器应定期保养，长时间未使用时应及时关闭水泵，以
免造成水泵过热烧坏。
8．定期清洗太阳能热水器，以防止水质受到影响，以及避免污垢堵
塞集热器，使热水器功能受损。
阳台壁挂式太阳能热水器安装施工方案设计
阳台壁挂式太阳能热水器安装的设计要点目录目录 (1)一、阳台壁挂式太阳能热水器简介 (2)二、阳台壁挂式太阳能热水器安装的设计要点 (4)2.1阳台壁挂式太阳能热水器总体安装尺寸 (4)2.2 阳台尺寸定位 (7)2.3 预埋件结构及埋设 (8)2.4 支架安装设计要点 (9)2.4.1 预埋件在阳台内 (9)2.4.2 阳台外设挑出平台，预埋构件位于阳台外 (11)2.5 保温水箱安装设计要点 (12)2.5.1 保温水箱安装在可承重墙上 (12)2.5.2 保温水箱后为轻质墙 (15)2.5.3 保温水箱后为玻璃或无墙体 (17)2.6 管路设计预留 (20)2.7电路设计预留 (20)2.8 其他安装设计要点 (20)三、设计总结 (21)一、阳台壁挂式太阳能热水器简介阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合国家及广大消费者越来越注重建筑和产品环保节能的趋势。
阳台壁挂式太阳能热水器的组成一般包括：保温水箱、功能箱、循环管路、联箱、尾托、集热器、安装支架、控制面板等（如图（1）所示）。
保温水箱有两根加热棒，自带电加热功能。
阳台壁挂式太阳能热水器的集热器同保温水箱分开布置。
其中，集热器安装在室外吸收太阳光，保温水箱布置在室内储存加热后的热水。
保温水箱同集热器分离，保温水箱内的水不同集热器内的介质接触，而是通过水箱内的换热器进行换热。
阳台壁挂式太阳能热水器的组成示意：图(1.1)安装支架的一般形式：图(1.2)二、阳台壁挂式太阳能热水器安装的设计要点2.1阳台壁挂式太阳能热水器总体安装尺寸见图(2)图（2.1）图（2.2）图（2.3）2.2 阳台尺寸定位图（3）水箱类型 A 阳台进深(mm) B 预埋件（支架）间距(mm) 80L >=1100 1400100L >=1250 1700表（1）（1）选用100L水箱时阳台的进深建议大于1.25米，选用80L水箱时建议大于1.1米。
