双机热备技术：CISCO的HSRP配置解析

一、核心交换机１的配置
ｓｐａｎｎｉｎｇ－ｔｒｅｅｍｏｄｅｐｖｓｔｓｐａｎｎｉｎｇ－ｔｒｅｅｖｌａｎ１００ｐｒｉｏｒｉｔｙ８１９２ｓｐａｎｎｉｎｇ－ｔｒｅｅｖｌａｎ２００ｐｒｉｏｒｉｔｙ４０９６
解析：第一步，先将生成树模式设置成ｐｖｓｔ即每个ｖｌａｎ生成一个树模式，以使交换机能够提供负载均衡的功能；第二步，指定交换机转发的优先值，该值越大优先级别越高；第三步，为了使ｖｌａｎ１００的数据均由核心交换机１转发，使ｖｌａｎ２００的数据均由核心交换机２转发，设置ｖｌａｎ１Ｏ０的优先值大于ｖｌａｎ２００的优先值。这三条命令就完成了负载均衡设置。
维普资讯
妨～
骷一
Ｊ鼍ｉ删
肛～
１１应用技术
２００７年１１月１０１３第１１期
双机热备技术：ＣＩＳＣｏ的ＨＳＲＰ配置解析
◆ 中国人民银行北海市中心支行颜承林
“双机热备＋负载均衡 ”模式作为骨干网络设备配置的主流技术被广大企事业单位所接受和应用。笔者结合自己的实际经验。
ＨＳＲＰ协议实质就是赋予一组线路完全一致的路由器一个相异于他们本身的虚拟ＭＡＣ地址和虚拟ＩＰ地址，每个路由器都有一个权值，权值最高的路由器作为活动路由器以虚拟ＭＡＣ地址和虚拟ＩＰ地址进行数据转发，其他的路由器都作为备份路由器。当活动路由器发生故障无法工作时，权值最高的备份路由器接管虚拟ＭＡＣ地址和虚拟ＩＰ地址作为活动路由器为局域网计算机用户提供无缝透明的服务。

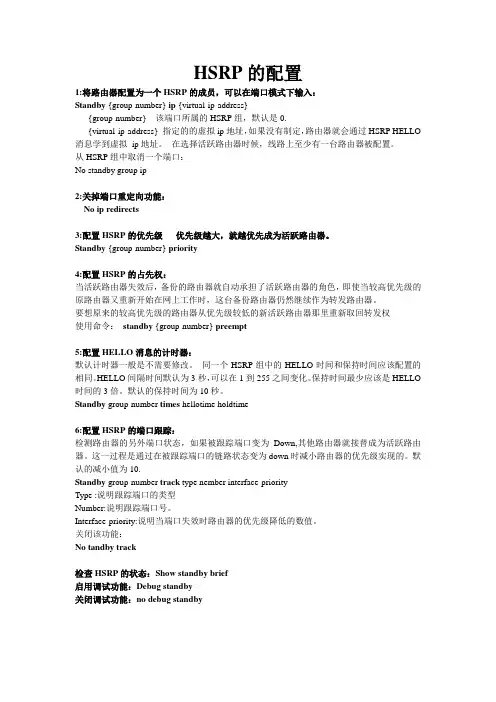

HSRP的配置

HSRP的配置1:将路由器配置为一个HSRP的成员，可以在端口模式下输入：Standby {group-number} ip {virtual-ip-address}{group-number} 该端口所属的HSRP组，默认是0.{virtual-ip-address} 指定的的虚拟ip地址，如果没有制定，路由器就会通过HSRP HELLO 消息学到虚拟ip地址。

在选择活跃路由器时候，线路上至少有一台路由器被配置。

从HSRP组中取消一个端口：No standby group ip2:关掉端口重定向功能：No ip redirects3:配置HSRP的优先级优先级越大，就越优先成为活跃路由器。

Standby {group-number} priority4:配置HSRP的占先权：当活跃路由器失效后，备份的路由器就自动承担了活跃路由器的角色，即使当较高优先级的原路由器又重新开始在网上工作时，这台备份路由器仍然继续作为转发路由器。

要想原来的较高优先级的路由器从优先级较低的新活跃路由器那里重新取回转发权使用命令：standby {group-number} preempt5:配置HELLO消息的计时器：默认计时器一般是不需要修改。

同一个HSRP组中的HELLO时间和保持时间应该配置的相同。

HELLO间隔时间默认为3秒，可以在1到255之间变化。

保持时间最少应该是HELLO 时间的3倍。

默认的保持时间为10秒。

Standby group-number times hellotime holdtime6:配置HSRP的端口跟踪：检测路由器的另外端口状态，如果被跟踪端口变为Down,其他路由器就接替成为活跃路由器。

这一过程是通过在被跟踪端口的链路状态变为down时减小路由器的优先级实现的。

默认的减小值为10.Standby group-number track type nember interface-priorityType :说明跟踪端口的类型Number:说明跟踪端口号。

HSRP配置实例

HSRP配置实例1 HSRP协议原理产生背景随着Internet的日益普及，人们对网络的依赖性也越来越强。

这对网络的稳定性提出了更高的要求，人们自然想到了基于设备的备份结构，就像在服务器中为提高数据的安全性而采用双硬盘结构一样。

网络核心层设备是整个网络的心脏，如果设备发生致命性的故障，将导致本地网络的瘫痪，如果是骨干路由器，影响的范围将更大，所造成的损失也是难以估计的。

因此，对核心设备采用热备份是提高网络可靠性的必然选择。

在一个核心设备完全不能工作的情况下，它的全部功能便被系统中的另一个备份设备完全接管，直至出现问题的设备恢复正常，这就是热备份路由协议HSRP（Hot Standby Router Protocal）要解决的问题。

HSRP原理HSRP是Cisco公司制定的专有路由器备份协议，支持多台路由器形成热备而消除单台设备失效造成的网络中断。

实现HSRP的条件是系统中有2台以上的路由器组成一个“热备份组”，这个组形成一个虚拟路由器。

HSRP协议利用一个优先级(priority)方案来决定哪台配置了HSRP协议的路由器成为活跃路由器(active router)。

用户可以手动设置HSRP优先级的值。

如果一个路由器的优先级设置的比所有其他路由器的优先级高，则该路由器成为相应备份组的活跃路由器。

当在预先设定的一段时间(Hold Time)内，不能收到活跃路由器发送的hello消息时，优先级最高的备用路由器变为活跃路由器。

网络上的所有主机不感知路由器之间的报文交互。

其协议基本原理与VRRP类似，如下图所示。

图1-1 HSRP协议基本原理示意图基本概念备份组：组成虚拟路由器的一组设备，称为HSRP路由器；活跃路由器(active router)：备份组中代表虚拟路由器转发数据包的路由器；备份路由器（standby router）：备份组中第一备份路由器；Hello Time：设备发送Hello报文的时间间隔，如果未配置Hello Time值，则根据活跃路由器成功发送两个hello消息的时间间隔来确定，否则使用缺省值3秒；Hold Time：HSRP路由器在声明活跃路由器发生故障之前等待的时间，最少为Hello time 的3倍；备份优先级：路由器在HSRP备份组内的级别，缺省为100。

CiscoHSRP的配置实例

CiscoHSRP的配置实例HSRP的配置实例HSRP中路由器的状态及状态转换在热等待组中，每个路由器运行着一个简单的状态机，通过当前的状态和事件的触发，而转换成不同的状态。

其中包括以下状态。

1．初始状态HSRP启动时的状态，HSRP还没有运行，一般是在改变配置或端口刚刚启动时进入该状态。

2．学习状态在该状态下，路由器还没有决定虚拟IP地址，也没有看到认证的、来自活动路由器的HELLO 报文。

路由器仍在等待活动路由器发来的HELLO报文。

3．监听状态路由器已经得到了虚拟IP地址，但是它既不是活动路由器也不是等待路由器。

它一直监听从活动路由器和等待路由器发来的HELLO报文。

4．说话状态在该状态下，路由器定期发送HELLO报文，并且积极参加活动路由器或等待路由器的竞选。

5．等待状态处于该状态的路由器是下一个候选的活动路由器，它定时发送HELLO报文。

6．活动状态处于活动状态的路由器承担转发数据包的任务，这些数据包是发给该组的虚拟MAC地址的。

它定时发出HELLO报文。

另外，每一个路由器都有3个计时器，即活动计时器、等待计时器和呼叫计时器。

状态的变化都是由事件引起的，不同的事件作用于不同的状态在就会产生不同的动作，如启动计时器、发报文等某校园网规模比较大，上网的主机相对比较多，共分配有16个C 类地址。

为了保证数据安全和广播风暴，提高网络性能，将校园网划分成60个子网。

在网络中心采用Cisco系统公司的Catalyst 5509作为中心交换机，并且带有RSM作为VLAN间的路由器，另外使用一个Cisco 7000系列的路由器和RSM。

它们都支持VLAN以及VLAN上的HSRP。

如图2所示。

在每一个虚拟局域网内都有一个HSRP组，从逻辑上讲，Cisco 7010和Cisco 5509的RSM在每个虚拟局域网上都有局域网接口，并且都配置有IP地址，同时配置一个虚拟地址，该地址作为在该虚拟局域网内所有主机的网关。

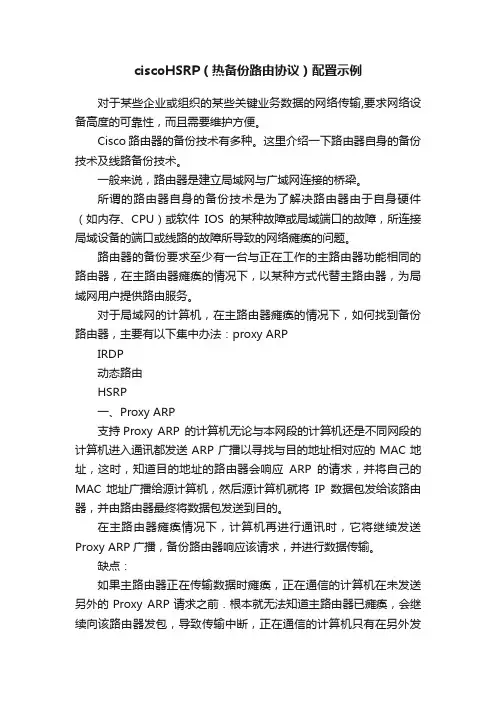

ciscoHSRP（热备份路由协议）配置示例

ciscoHSRP（热备份路由协议）配置示例对于某些企业或组织的某些关键业务数据的网络传输,要求网络设备高度的可靠性，而且需要维护方便。

Cisco路由器的备份技术有多种。

这里介绍一下路由器自身的备份技术及线路备份技术。

一般来说，路由器是建立局域网与广域网连接的桥梁。

所谓的路由器自身的备份技术是为了解决路由器由于自身硬件（如内存、CPU）或软件IOS的某种故障或局域端口的故障，所连接局域设备的端口或线路的故障所导致的网络瘫痪的问题。

路由器的备份要求至少有一台与正在工作的主路由器功能相同的路由器，在主路由器瘫痪的情况下，以某种方式代替主路由器，为局域网用户提供路由服务。

对于局域网的计算机，在主路由器瘫痪的情况下，如何找到备份路由器，主要有以下集中办法：proxy ARPIRDP动态路由HSRP一、Proxy ARP支持Proxy ARP 的计算机无论与本网段的计算机还是不同网段的计算机进入通讯都发送ARP广播以寻找与目的地址相对应的MAC地址，这时，知道目的地址的路由器会响应ARP的请求，并将自己的MAC 地址广播给源计算机，然后源计算机就将IP数据包发给该路由器，并由路由器最终将数据包发送到目的。

在主路由器瘫痪情况下，计算机再进行通讯时，它将继续发送Proxy ARP广播，备份路由器响应该请求，并进行数据传输。

缺点：如果主路由器正在传输数据时瘫痪，正在通信的计算机在未发送另外的Proxy ARP请求之前．根本就无法知道主路由器已瘫痪，会继续向该路由器发包，导致传输中断，正在通信的计算机只有在另外发送Proxy ARP请求或重新启动之后才能找到备份路由器以进行传输。

Cisco路由器支技Proxy ARP二、IRDP局域网中的支持IRDP的计算机会监听主路由器发出的―Hello‖的多点广播信息包，如果该计算机不再收到―Hello‖信息时，它就会利用备份路由器进行数据传输。

三、动态路由对于某些计算机，它们本身支持RIP动态路由以寻找路由器，这种办法的缺点是主路由器与备份路由器间的转换较慢。

HSRP实验详解及案例

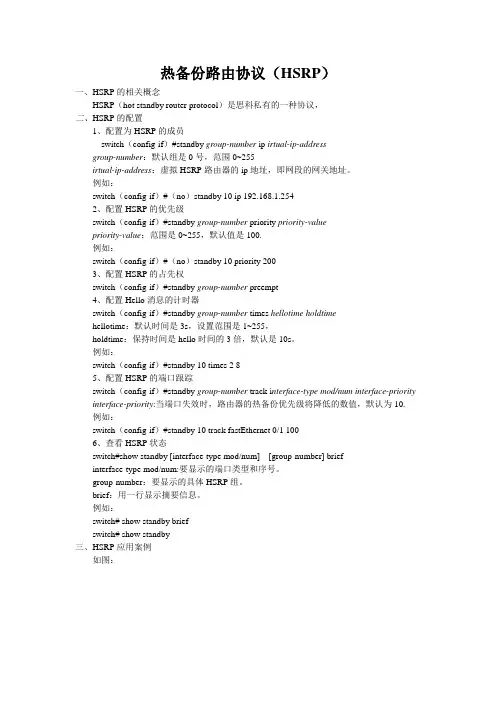

热备份路由协议（HSRP）一、HSRP的相关概念HSRP（hot standby router protocol）是思科私有的一种协议，二、HSRP的配置1、配置为HSRP的成员switch（config-if）#standby group-number ip irtual-ip-addressgroup-number：默认组是0号，范围0~255irtual-ip-address：虚拟HSRP路由器的ip地址，即网段的网关地址。
