CA普通车床电路图
CA6140卧式车床电气原理图分析解析
控制变压器TC的二次侧 分别输出24V和6V电压， 作为机床照明灯和信号 灯的电源。 EL为机床的低压照明灯， 由开关QS2控制； HL为电源的信号灯
谢 谢
CA6140型卧式车床
——电气控制电路分析
成员：
方刀架
小滑板 尾架
主轴箱
挂轮架
卡盘
丝杠 进给箱 光杠
右床座 床身 左床座 纵溜板 溜板箱 横溜板
CA6140车床的主要结构
40型卧式车床的工作原理
CA6140普通车床的运动形式：
切削运动
包括工件旋转的主运动和刀具的 直线进给运动。
进给运动
刀架带动刀具的直线运动
CA6140型卧式车床的工作原理
主电路工作原理分析 CA 61 40 车 床 主 电 路 图
KM1控 制M1 FR1为 M1过载 保护
KM2控 制M2 FR2为 M2过载 保护
KM3控 制M3
M3是短期工作故 可不设过载保护
CA6140型卧式车床的工作原理
控制电路工作原理分析
CA 61 40 车 床 控 制 电 路 图
下面我们分析下CA6140车床电 气线路的工作原理
CA6140型卧式车床的工作原理
CA6140普通车床工作原理分析：
主电路工作原理分析
控制电路工作原理分析
CA6140型卧式车床的工作原理
主电路工作原理分析
CA 61 40 车 床 主 电 路 图
M1为主轴电 M2为冷却泵 M3为刀架快 动机，带动主 轴旋转和刀架 电动机速移动电动机 作进给运动
辅助运动
除切削运动外的其他运动，如尾 架的纵向移动、工件的夹紧与放松等。
CA6140型卧式车床的工作原理 配冷却泵电动机。要
CA6140普通车床电气图
CA6140普通车床电气图ca6140普通车床1、电路主要电气元件：① m1为主轴电动机，带动主轴旋转和刀架作进给运动, 由接触器km控制，热继电器fr1作为m1的过载保护。
② m2为冷却电动机，由中间继电器ka1控制，热继电器fr2作为m2的过载保护。
③ m3为刀架快速移动电动机,由中间继电器ka2控制。
④ qf为三相电源开关，el表示照明灯，hl表示电源信号灯。
2、ca6140车床运动形式：机床的主要运动是主轴的旋转运动，是由主轴电动机m1通过带轮传动到主轴箱再旋转的。
快速进给运动是溜板箱带刀架的直线运动，是由快进电动机m3传动进给箱,通过光杆传入溜板箱，再通过溜板箱的齿轮与床身上的齿条或下刀架的丝杆、螺母等获得纵、横两个方向的快进给。
但常速进给仍由m1来传动。
刀架的快速移动主轴的控制是由床身前面的手柄操纵摩擦离合器来改变主轴的正转、反转及停车制动。
3、正常操作步骤：①合上电源开关qf；机床电气线路进入带电状态②主轴电动机m1的控制；按下启动按扭sb2，接触器km线圈得电动作，主轴电动机m1启动运行。
同时km自锁触头和另一对常开触头闭合。
松开sb2常开触头先断开km线圈由自锁电路供电。
③冷却泵电动机m2的控制；由于主轴电动机m1和冷却泵电动机m2在控制电路中采用顺序控制，所以，先启动主轴电动机m1，即km常开触头闭合，然后合上旋钮开关sb4，冷却泵电动机m2才能启动运行，按sb1停止m1同时，冷却泵电动机m2也自行停止运行。
④刀架怏速移动电动机m3的控制；刀架快速移动电动机m3的启动由安装在手柄上的按钮sb3控制,它与中间继电器ka2组成点动控制线路按下点动按扭sb3，刀架快速电动机m3启动，松开按扭sb3，m3立即停止。
⑤照明/信号电路分柝；控制变压器tc输出6.3v安全电压，合上开关sa，照明灯el亮；断开开关sa，照明灯el熄灭。
４、电气控制线路故障的检修步骤；①找出故障现象。
②根据故障现象依据原理图找到故障发生的部位或故障发生的回路，并尽可能地缩小故障范围。
《电气控制系统设计与装调》课件 项目10 CA6140普通车床电气控制
CA6140型普通车床电气控制与故障检修
项目实施
小组成员按照要求排故。 小组长全面监控组员的工作情况及安全生产。
CA6140型普通车床电气控制与故障检修 项目检查
以“小组形式”进行自我检查，也可以采用“互查” 的方式，包括通电前的安全检查和通电试车。
为保证安全，通电试车前必须请示组长及老师，若 出现故障小组自行排故。
小组长记录本组成员完成情况。
CA6140型普通车床电气控制与故障检修 项目评估
自我评价： 小组评价： 组间评价：
CA6140型普通车床电气控制与故障检修
作业：
1．分析CA6140普通车床电气控制线路， 说出主要的运动形式及控制要求；
CA6140型普通车床电气控制与故障检修 CA6140车床主要结构 主轴箱
进给箱 溜板箱
卡盘 刀架
后顶尖 尾座 床身 光杠 丝杠 底座
CA6140型普通车床电气控制与故障检修 CA6140车床主要运动形式
一是卡盘或顶尖带动工件的旋转运 动，另一是溜板带动刀架的直线移动，前 者称为主运动，后者称为进给运动。
CA6140型普通车床电气控制与故障检修 CA6140车床电气控制线路
CA6140普通车床电气控制与故障检修 CA6140车床电气控制线路工作原理
主轴及进给电动机M1的控制
由起动按钮SBl、停止按钮SB2和接触 器KM1构成电动机单向连续运转起动-----停止电路
冷却泵电动机M2的控制，M2的控制由 KM2电路实现。
2．完成课后项目训练与拓展思考； 3．预习下一课。
CA6140型普通车床电气控制与故障检修
项目导入
车床是一种应用极为广泛的切削型机床，除了能够 车削外圆、内圆、端面、螺纹、切断及割槽外，也可以 装上钻头或铰刀进行钻孔和铰孔。而CA6140型车床便是 最普遍的一种，它加工范围广，自动化程度低，适于小 批量生产及修配车间使用。下面就以CA6140普通车床为 案例来分析其工作原理及维修技术。
CA6140型车床电气控制电路分析.
CA6140型车床电气控制电路分析一、普通车床的主要结构和运动形式车床是一种应用极为广泛的金属切削机床，主要用于加工各种回转表面（内外圆柱面、端面、成型回转面等），还可用于车削螺纹，并可用钻头。
铰刀等进行加工。
车床主要是由床身、主轴箱、进给箱、溜板箱、刀架、丝杠和尾架等部分组成。
图1所示为CA6140型普通车床的结构示意图。
1-主轴箱；2-刀架；3-尾座；4-床身；5、9-床腿；6-光杠；7-丝杠；8-溜板箱；10-进给箱；11-挂轮图1 CA6140型车床结构示意图CA6140普通车床型号的含义为：普通车床主要是由三个运动部分组成，一是卡盘带着工件的旋转运动，也就是车床主轴的运动。
车床根据工件的材料性质、车刀材料及几何形式、工件直径、加工方式及冷却的条件不同，要求主轴由不同的切削速度。
主轴运动是由主轴电动机经传输带传递到主轴变速箱来带动主轴旋转，而主轴变速箱则用于调节主轴的转速。
二是溜板箱带着刀架的直线运动，称为进给运动。
溜板箱把丝杠或光杆的运动传递给刀架部分，变换溜板箱外置的手柄位置，经刀架部分使车刀做纵向或横向进给。
三是刀架的快速移动和工件的夹紧和放松，称为车床的辅助运动。
尾座的移动和工件的装卸都是由人力操作，车床工作时大部分功率消耗在主轴运动上。
二、车床的电力拖动形式及控制要求车床的主轴一般只需要单向运转，只有在加工螺纹时要退刀，需要主轴反转。
根据加工工艺的要求，主轴应能够在相当宽的范围内进行调速，CA6140型车床的主轴正转速度有24种（10~1 400r/min），反转速度有12种（14~1 580r/min）。
CA6140型普通车床对电力拖动及其控制有以下要求：1主轴电动机从经济性、可靠性考虑，一般选用三相笼型异步电动机，不进行电气调速。
2主轴电动机的起动、停止采用按钮操作，一般普通车床上的三相异步电动机均采用直接起动。
停止采用机械制动。
3刀架移动和主轴转动有固定的比例关系，以满足对螺纹的加工需要。
CA6140型卧式车床的电气控制电路
CA6140型卧式车床的电气控制电路加油站CA6140型卧式车床的电气控制电路一、CA6140型卧式车床的电气控制1、CA6140型卧式车床的电气控制电路（如图1-1）图1-1二、中小型车床对电气控制的要求1、主拖动电动机一般选用三相笼型异步电动机，为满足调速设计要求，采用机械变速。
主轴要求正、反转，对于小型车床主轴的正反转由拖动电动机正反转来实现；档拖动电动机容量较大时，可由摩擦离合器来实现主轴正反转，电动机只作单向旋转。
一般中小型车床的主轴电动机均采用直接起动。
当电动机容量较大时，常采用Y-△降压起动。
停车时为实现快速停车，一般采用机械或电气制动。
2、切削加工时，刀具与工件温度较高时需要切削液进行冷却。
为此。
设有一台冷却泵电动机，且与主轴电动机有着联锁关系，即冷却泵电动机应在主轴电动机启动后方可选择启动与否；当主轴电动机停止时，冷却泵电动机便立即停止。
3、速移动电动机采用点动控制，单方向旋转，靠机械结构实现不同方向的快速移动。
4、路应具有必要的保护环节、安全可靠的照明电路及信号指示。
三、CA6140电气控制电路分析1、主电路分析主电路中共有三台电动机，图中M1为主轴电动机，用以实现主轴旋转和进给运动；M2为冷却泵电动机；M3为溜板快速移动电动机。
M1、M2、M3均为三相异步电动机，容量均小于10kW，全部采用全压直接起动皆有交流接触器控制单向旋转。
M1电动机由起动按钮SB1，停止按钮SB2和接触器KM1构成电动机单向连续运转控制电路。
主轴的正反转由摩擦离合器改变传动来实现。
M2电动机是在主轴电动机起动之后，扳动冷却泵控制开关SA1来控制接触器KM2的通断，实现冷却泵电动机的起动与停止。
由于SA1开关具有定位功能，故不需自锁。
M3电动机由装在溜板箱上的快慢速进给手柄内的快速移动按钮SB3来控制KM3接触器，从而实现M3的点动。
操作时，先将快速进给手柄扳到所需移动方向，再按下SB3按钮，即实现该方向的快速移动。

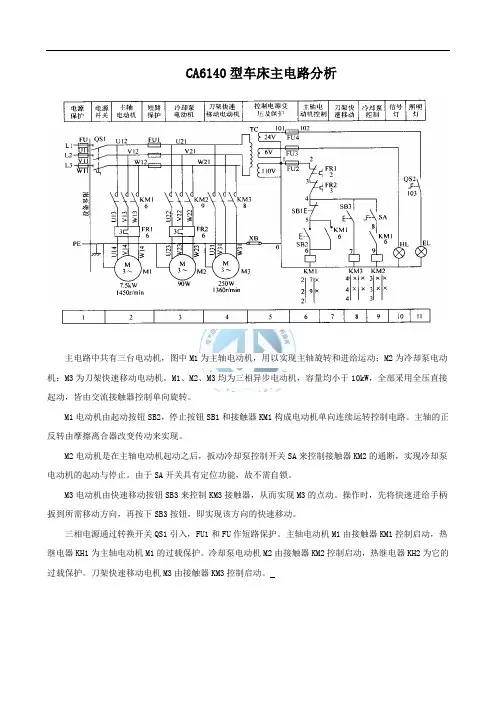

CA6140型车床主电路分析.
CA6140型车床主电路分析
主电路中共有三台电动机，图中M1
为主轴电动机，用以实现主轴旋转和进给运动；M2为冷却泵电动机；M3为刀架快速移动电动机。
M1、M2、M3均为三相异步电动机，容量均小于10kW ，全部采用全压直接起动，皆由交流接触器控制单向旋转。
M1电动机由起动按钮SB2，停止按钮SB1和接触器KM1构成电动机单向连续运转控制电路。
主轴的正反转由摩擦离合器改变传动来实现。
M2电动机是在主轴电动机起动之后，扳动冷却泵控制开关SA 来控制接触器KM2的通断，实现冷却泵电动机的起动与停止。
由于SA 开关具有定位功能，故不需自锁。
M3电动机由快速移动按钮SB3来控制KM3接触器，从而实现M3的点动。
操作时，先将快速进给手柄扳到所需移动方向，再按下SB3按钮，即实现该方向的快速移动。
三相电源通过转换开关QS1引入，FU1和FU 作短路保护。
主轴电动机M1由接触器KM1控制启动，热继电器KH1为主轴电动机M1的过载保护。
冷却泵电动机M2由接触器KM2控制启动，热继电器KH2为它的过载保护。
刀架快速移动电机M3由接触器KM3控制启动。
课程二 CA6140车床电气控制线路
课题二 CA6140车床电气控制线路学习目标熟悉CA6140车床电气控制线路构成，掌握CA6140车床电气控制线路的分析方法及其安装、调试。
一、CA6140车床的主要结构及型号意义思考图3-3所示为机械加工中用得最广泛的一种机床，用它可以加工什么工件？车床是一种应用极为广泛的金属切削机床，能够车削外圆、内圆、端面、螺纹、切断及割槽等，并可以装上钻头或铰刀进行钻孔和铰孔等加工而成。
图3-3所示为机械加工中应用较广的CA6140型卧式车床，它主要由车身、主轴箱、进给箱、溜板箱、刀架、卡盘、尾架、丝杠和光杠等部分组成。
该车床型号意义如下：图3-3 CA614卧式车床外形及其结构思考车床加工工件时，刀具和工件分别是如何运动的？二、CA6140卧式车床的主要运动形式及控制要求CA6140卧式车床的主要运动形式及控制要求见表3-3。
表3-3 CA6140卧式车床的主要运动形式及控制要求运动种类运动形式控制要求主运动主轴通过卡盘或顶尖带动工件的旋转运动（1）主轴电动机选用三相笼型异步电动机，不进行调速，主轴采用齿轮箱进行机械有级调速（2）车削螺纹时要求主轴有正反转，一般由机械方法实现，主轴电动机只作单向旋转（3）主轴电动机的容量不大，可采用直接启动进给运动刀架带动刀具的直线运动进给运动也由主轴电动机拖动，主轴电动机的动力通过挂轮箱传递给进给箱来实现刀具的纵向和横向进给。
加工螺纹时，要求刀具移动和主轴转动有固定的比例关系辅助运动刀架的快速移动由刀架快速移动电动机拖动，该电动机可直接启动，也不需要正反转和调速尾架的纵向移动由手动操作控制工件的夹紧与放松由手动操作控制加工过程的冷却冷却泵电动机和主轴电动机要实现顺序控制，冷却泵电动机也不需要正反转和调速思考冷却泵电动机和主轴电动机为什么要实现顺序控制？三、CA6140车床电气控制线路分析1.绘制和识读机床电路图的基本知识CA6140卧式车床电路图如图3-4所示。
一般机床电气控制线路所包含的电器元件和电气设备较多，其电路图的符号较多，因此，为便于识读分析机床电路图，除第二单元课题一所介绍的绘制和识读电路图的一般原则之外，还应明确以下几点：图3-4 CA6140卧式车床电路图（1）电路图按电路功能分成若干个单元，并用文字将其功能标注在电路图上部的栏内。
CA6140普通车床电路图
M3～M3～M3～设备界限PEL1L2L3V10U10W 10OFU11V11W11FU1U13V13W13KM 7FR171W1U 1V XBKA110KA29FR2103U 2U 3V 2V 2W3WTCFU2FU3FU4SQ110120124V6V110V1102103202FR12FR23SB4SB1SB2SB3KM KA2KA1KMKM 7SAELHL103456789121234567891011222108X X 444333电源保护电源开关主轴电机短路保护冷却泵电机刀架快速移动电机控制电源变压器及保护继电保护主轴电机控制刀架快速移动冷却泵控制信号灯照明灯CA6140车床U12V12W12W14V14U142YL-ZC型CA6140车床电路实训考核台故障点序号、编号及现象序号编号现象序号编号现象1 038-041间断路全部电机均缺一相，所有控制回路失效。
11093-094间断路闭合SA后，照明灯不亮。
2 049-050间断路主轴电机缺相。
12005-006间断路通电指示灯不亮。
3 052-053间断路主轴电机缺相。
13008-009间断路指示灯亮，其它控制均失效。
4 060-067间断路M2、M3电机缺一相，控制回路失效。
14012-018间断路主轴电机不能自锁，只是按钮SB2点动有效。
5 063-064间断路冷却泵电机缺一相。
15013-014间短路接通QS1主轴电机即启动，无需按SB2。
6 075-076间断路冷却泵电机缺一相。
16015-016间断路主轴电机不起动。
7 078-079间断路刀架快速移动电机缺一相。
17011-019间断路刀架快移及冷却泵操作失效。
8 084-085间断路刀架快速移动电机缺一相。
18019-020间短路接通QS1刀架即快移，无需按SB3。
9 002-005间断路除照明灯外，其它控制均失效。
19020-021间断路刀架快移电机不启动，刀加快移失效。
CA6140型普通车床电气控制电路分析
《机床电气控制系统运行与维护》 3）CA6140型普通车床电气原理图分析
图7-3 CA6140型普通车床电气原理图
3）辅助运动
辅助运动是指刀架的快速移动、尾座的移动及工件的夹紧和放松等。 溜板箱快速移动由单独的快速移动电动机拖动。
《机床电气控制系统运行与维护》
2. CA6140 普通车床的电气控制要求
（1）主轴电动机选用三相笼型感应电动机，为了保证主运动与进给运动之间的严格比例关系， 只用一台电动机来拖动。主轴采用机械变速，由改换床头箱内齿轮传动比来实现。
冷却泵电动机 M2
与 M1构成顺序控制。当 KM1线圈得电M1启动后，合 上SA1，KM2线圈得电，M2 启动
刀架快速移动电动机 M3
由SB3进行点动控制
《机床电气控制系统运行与维护》 主轴电动机M1的控制
冷却泵电动机M2的控制
主轴电动机M1启动后，即在KM1得电吸合的前提下，其辅助动合触 点KM1（13—15）[9]闭合，合上SA1[9]，KM2才能得电吸合，冷却泵 电动机M2[3]启动。
（2）车削螺纹，主轴要正、反转，需利用摩擦离合器来实现，电动机只作单向旋转。 （3）主轴电动机的启动、停止能实现自动控制。启动为直接启动，无需电气制动。 （4）车床设有冷却泵电动机驱动泵输出冷却液，以防止工件和刀具温度过高。冷却泵电动机
只需单向旋转，且与主轴电动机有连锁关系，即主轴电动机启动后方可选择启动与否； 主轴电动机停止时，冷却泵电动机立即停车。 （5）溜板箱快速移动由单独的快速移动电动机拖动，采用点动控制。 （6）电路必须有短路、过载、欠压和零压等保护环节，并有安全可靠的照明和信号指示。
CA6140车床控制线路原理
短路保护
01 FU6 1 ~110V
SA2 开关
TC 电源
9
KM1 开关
10
0
FR2
11 过载保护
用电器
KM2
电源: ~110V 用电器：接触器KM2线圈 开关及保护电器：转换开 关SA2、KM1辅助常开触头； 短路保护FU6、过载保护FR2 连接导线：6 根（理论）
闭合回路：
0→TC→01→FU6→1 →SA2→9→KM110 → FR2→KM2线圈→0
冷却泵电机控制电路 (KM2线圈单元电路）
短路保护
开关
用电器 01 FU6
QF
FU3
1
电源
L1 L2
U V
~110V
L3
W
短路保护
SA3
断电保护：门龛关闭，
TC
电源
钥匙 SQ1 门龛
开关
开关
开关SQ1断开；旋转
钥匙开关，SA3断开
0
13
才能闭合QF
动作原理：闭合QF，TC 初级线圈得电
用电器
QF
闭合QF，TC初级线圈得电的过程
冷却泵电机主电路
电源
L3 L2
L1
开关
QF U V W
短路保护电器
FU2
U14 V14 W14
开关
KM3
电源为三相交流电
用电器为三相异步电动机 ASS2 5634 250W 1.54A
U3 V3 W3
M
3~
用电器
ASS2 5634 250W 1.54A
1500r/min
开关及保护电器：自动开 关QF、接触器KM3、熔断 器 FU2
开关
短路保护
CA6140卧式车床电气原理图分析.
CA6140型卧式车床的工作原理
控制电路工作原理分析 CA 61 40 车 床 控 制 电 路 图
按下启动按钮 SB2，接触器 KM1的线圈得 电吸合，KM1 主触头闭合，主 轴电动机M1启 动。按下停止按 钮SB1，电动机 M1停转
主 轴 电 动 机 M1 的 控 制
CA6140型卧式车床的工作原理
CA6140型卧式车床
——电气控制电路分析
成员：
方刀架
小滑板 尾架
主轴箱
挂轮架
卡盘
丝杠 进给箱 光杠
右床座 床身 左床座 纵溜板 溜板箱 横溜板
CA6140车床的主要结构
CA6140型卧式车床的工作原理
CA6140普通车床的运动形式：
切削运动
包括工件旋转的主运动和刀具的 直线进给运动。
进给运动
刀架带动刀具的直线运动
控制电路工作原理分析
CA 61 40 车 床 控 制 电 路 图
只有在KM1得电吸合， 主轴电动机M1启动后， 再合上开关SA，才能使 KM2线圈得电吸合，冷 却泵电动机M2启动
冷 却 泵 电 动 机 M2 的 控 制
CA6140型卧式车床的工作原理
控制电路工作原理分析 CA 61 40 车 床 控 制 电 路 图
辅助运动
除切削运动外的其他运动，如尾 架的纵向移动、工件的夹紧与放松等。
CA6140型卧式车床的工作原理 配冷却泵电动机。要
求在主轴电机启动后， 再决定冷却泵是否开 三台三相笼型 CA6140普通车床电力拖动特点及控制要求： 起；当主轴电动机停 异步电动机进 电气线路中设有过载、 采用机械有级 止时，冷却泵应能立 行拖动 短路、欠电压和失电 调速，电动机 即停止。 压保护 车削螺纹时需 不需要进行电 配有安全的局部照明 要主轴的正反 气调速 刀具和工件会发热 多运动部件 装置。 转，由多片摩 擦离合器实现 齿轮箱进行调速 具有保护功能 主轴要能正、反转 加工时需要照明
CA型立式车床控制电路图文稿
C A型立式车床控制电路文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]C5112A型立式车床控制电路本车床设有工作台电动机M2，横梁升降电动机M3，垂直刀架快速、进给电动机M4、M5，侧刀架快速、进给电动机M6、M7和液压泵电动机M1共七个交流异步电动机。
控制及照明回路分别通过变压器TC3及TC4供电。
电动机能耗制动电源通过TCl供电，加工中心10个电磁离合器和2个电磁滑阀通过TC2供电。
所有操纵按钮及选择开关，车床除安装在垂直、侧刀架进给箱上的进给I、Ⅱ挡选择开关SAl、SA3及有、无制动选择开关SA5、SA6外，其余均集中安装在悬挂式按钮站上，所有控制电器集中安装在立柱后面的壁龛内。
C5112A型立式的动作功能分别为工作台的启动和停止、工作台的点?动和变速、横梁升降、垂直刀架的快速移动和工作进给、侧刀架的快速移动和工作进给以及工作台的直流能耗制动、垂直刀架和侧刀架的电磁制动等。
要达到这些动作功能，必然要使控制电路复杂一些，一个动作往往要满足多个条件才能实现，因此在检查或维修之前，一定要读懂图样，熟悉实物，了解机械动作和电气功能之间的关系，运用前面已经掌握的检修CA6140型、C620型等车床的电气知识，也就不难掌握C5112A立式车床的电气原理，正确判断其故障原因，迅速找到其故障点并及时予以排除。
为了便于读懂图样，车床现对电气线路工作原理进行如下说明。
1．工作台启动必须首先开动液压泵电动机M1，按压SB2按钮使接触器KMl的辅助常开触点在20—21处闭合，为控制回路工作做好准备。
按压按钮开关SB4，继电器KAl动作并自锁，同时KTl线圈得电，相应触点使KM2、KM3、KM4动作，各接触器触点接通了工作台电动机M2回路，使工作台电动机处于三角形连接状态下运行，拖动工作台旋转。
2．工作台停止转动只要按压按钮SB3断开继电器KAl线圈回路即可，加工中心若放手不按SB3按钮可自由停车，若要得到伴随能耗制动停车可一直按压按钮SB3，车床其常开触点在13—37接通，使时间继电器KT2及接触器KM5动作，KT2触点在13—34处接通，接触器KM4动作，使工作台电动机处在星形(丫)连接状态下能耗制动。
CA6140型车床
现象 2 按起动按钮 2:按起动按 钮 SB1 SB1 后，接触 后，接触 器 器 KM1 KM1 没吸合， 吸合，但 主轴电动机 主轴电动机 M1 M1 不能起动 不能起动
CA6140型普通车床电气控制 电路常见故障分析
主轴电动机起动后发出嗡嗡响声，但不转动
这是电动机断相运行现象。可能熔 断器有一相熔体熔断，接触器KM1有一 对主触点没有接触好，或电动机有一相 断线。
电动机断相运行会使电动机因过载而烧 毁，因此发现电动机断相，应立即切断电源， 避免损坏电动机。
CA6140型普通车床电气控制 电路常见故障分析
按下停止按钮SB2，主轴电动机无法停车 这类故障的原因多数是接触器 KM1的铁心被卡住使上下铁心不能释 放或KM1的三组主触点发生熔焊，或 停止按钮SB2的动断触头短路所致。
2 按起动按钮 SB1后，接触 器KM1没吸合， 主轴电动机M1 不能起动
CA6140型普通车床电气控制 电路常见故障分析
主轴电动机无法启动 故障的原因应在控制电 故障的原因应在主电路 路中，可依次检查熔断 中，可依次检查接触器 KM1 器FU6 的主触点，热继电 ，热继电器FR1 器FR1的热元件是否烧 的动断触点，停止按钮 SB2，起动按钮SB1和 断或接线端断开，三相 接触器 KM1的线圈是否 电动机的接线端，检查 电动机有无损坏 断路
CA6140型普通车床电气控制 电路常见故障分析
刀架快速移动电动机M3不能起动
按点动按钮SB3，接触器KM3没 吸合，则故障必定在控制线路中， 这时可用万用表依次检查点动按钮 SB3及接触器KM3的线圈是否断路。
CA6140型普通车床电气控制 电路常见故障分析
信号灯或照明灯不亮
灯泡损坏；熔断器熔断；SA3触 头接触不良；TC二次绕组断线或接头 松脱；灯泡和灯头接触不良等
CA6140型车床主要结构及电路图分析
⒉辅助控制电路分析
控制电路的电源由控制变压器TC二次输 出110 V 电压提供。在正常工作时，位置开 关SQ1常用触头闭合，打开床头皮带罩后， SQ1断开，切断控制电路电源。以确保人身 安全钥匙开关SB和位置开关SQ2在正常工作 时是断开的。QF线圈不通电，断路器QF能 分闸。打开配电盘壁门时，SQ2闭合，断路 器QF不能闭合。QF线圈得电，断路器自动 断开。
CA6140型卧式车床电气原理图
按下SB2
二、CA6140车床的运动形式及控制要求 运动 运动 控制要求 种类 形式
由刀架快速移动电动机拖动，该 刀架的快速 电动机可直接启动，也不需要正 移动 反转和调速，点动控制。 尾架的纵向 由手动操作控制 移动 工件的夹紧 由手动操作控制 与放松 冷却泵电动机和主轴电动机要实 加工过程的 现顺序控制，冷却泵电动机也不 冷却 需要正反转和调速。
⒊照明信号电路分析
控制变压器TC 的二次侧分别输出 24V和6V 电压 , 作为车床低压照明和信 号指示灯的电源，分别由FU3 和 FU4 作为短路保护。
CA6140型卧式车床电气原理图
CA6140型卧式车床电气原理图
打开SB，关上配电箱壁龛门
CA6140型卧式车床电气原理图
合上电源开关QF
CA6140车床型号意义
方刀架
小滑板 尾架
主轴箱
挂轮架
卡盘
丝杠 进给箱 光杠 操纵杆 右床座 床身 左床座 纵溜板 溜 箱 板 横溜板
CA6140车床的主要结构
二、CA6140车床的运动形式及控制要求
运动 运动 种类 形式 主轴 通过 卡盘 主 或顶 运 尖带 动 动工 件的 旋转 运动 控制要求
⒈主电路分析
将钥匙开关SB向右旋至接通位置（即SB断 开）且合上配电箱壁龛门（即SQ2常闭点断开 ），再合上断路器QF（俗称空气开关），将三 相电源引入主轴电动机M1由接触器KM控制， KH1作过载保护。FU作短路保护。KM作失压保 护。冷却泵电动机M2由中间继电器KA1控制， KH2作过载保护，M3为刀架快速移动电动机。 由KA2控制。由于是点动控制，故未设过载保 护。FU1作为M2，M3，TC 的短路保护。
5项目 CA6140普通车床控制电路分析与故障处理
Page: 7
CA6140型车床的主回路中有3台
电动机均通过带脱扣器的低压断
路器QF将三相电源引入。其中，
M1是主轴电动机，带动主轴旋
转和刀架作进给运动；M2是冷
却泵电动机；M3是刀架快速移
动电动机。
主轴电动机M1的短路保护由低 压断路器的过流脱扣器来实现， 熔断器FU1作为M2和M3的短路 保护。主轴电动机M1由接触器 KM1控制，热继电器FR1作过载 保护；M2由接触器KM2控制， 热继电器FR2作过载保护；M3由 接触器KM3控制。
（3）刀架快速移动控制：刀架快速 移动电动机M3由按钮SB3作点动控 制。
电气控制与PLC应用技术
Date: 2021/7/9
Page: 9
CA6140车床的照明、信 号电路由控制变压器TC 输出的24V和6V电压供 电，作为机床安全照明 和信号灯电源。EL为机 床安全照明灯，由开关 SA2控制，HL为电源指 示灯。
Page: 17
电气控制与PLC应用技术
5.3 技能训练 5.3.1 训练任务及要求
01 训练任务
CA6140型车床控制电路的安装与 调试。
Date: 2021/7/9
02 训练要求
①查询了解三相交流异步电动机常见 故障及检修方法； ②能正确安装和调试CA6140型车床的 控制电路，参照图5.3。 ③以CA6140车床为训练背景，教师设 置2~3处故障，学生自行检查、诊断， 并能正确处理和顺利排除故障。
2.如果检测出是电动机、变压器、接触器、按钮或开关等设备出 了故障，应对其进行修理或更换。
3.对于接触器主触头因“熔焊”而粘死的故障，一般是由于负载 短路造成的，一定要将负载短路的问题解决后再试验。
4.由于故障的诊断与修理，许多情况下需要带电操作，因此一定 要严格遵守电工操作规程，确保安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
序号
编号
现象
序号
编号
现 象
1
038-041间断路
全部电机均缺一相，所有控制回路失效。
11
093-094间断路
闭合SA后，照明灯不亮。
2
049-050间断路
主间断路
通电指示灯不亮。
3
052-053间断路
主轴电机缺相。
13
008-009间断路
指示灯亮，其它控制均失效。
4
060-067间断路
M2、M3电机缺一相，控制回路失效。
14
012-018间断路
主轴电机不能自锁，只是按钮SB2点动有效。
5
063-064间断路
冷却泵电机缺一相。
15
013-014间短路
接通QS1主轴电机即启动，无需按SB2。
6
075-076间断路
冷却泵电机缺一相。
16
015-016间断路
主轴电机不起动。
7
078-079间断路
刀架快速移动电机缺一相。
17
011-019间断路
刀架快移及冷却泵操作失效。
8
084-085间断路
刀架快速移动电机缺一相。
18
019-020间短路
接通QS1刀架即快移，无需按SB3。
9
002-005间断路
除照明灯外，其它控制均失效。
19
020-021间断路
刀架快移电机不启动，刀加快移失效。
10
092-093间短路
闭合电源后，照明灯就亮。
20
024-025间断路
主轴电机不启动，冷却泵控制失效，QS2不起作用。
