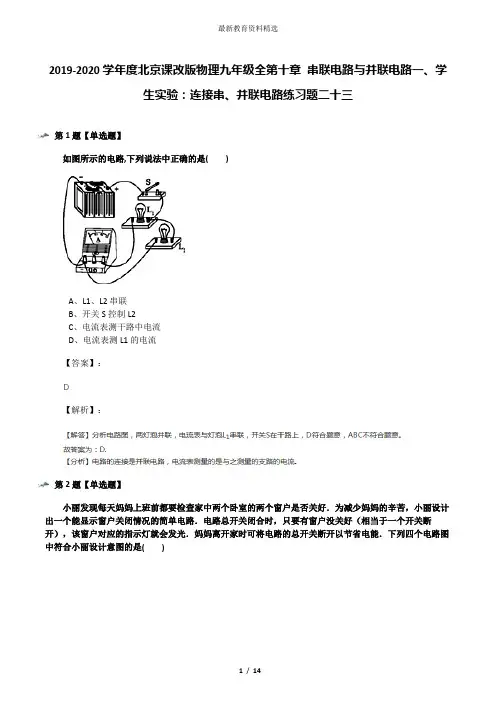

2019-2020学年度北京课改版物理九年级全第十章 串联电路与并联电路一、学生实验:连接串、并联电路练习题二

2019-2020学年度北京课改版物理九年级全第十章串联电路与并联电路一、学生实验:连接串、并联电路练习题二十三第1题【单选题】如图所示的电路,下列说法中正确的是( )A、L1、L2串联B、开关S控制L2C、电流表测干路中电流D、电流表测L1的电流【答案】:【解析】:第2题【单选题】小丽发现每天妈妈上班前都要检查家中两个卧室的两个窗户是否关好.为减少妈妈的辛苦,小丽设计出一个能显示窗户关闭情况的简单电路.电路总开关闭合时,只要有窗户没关好(相当于一个开关断开),该窗户对应的指示灯就会发光.妈妈离开家时可将电路的总开关断开以节省电能.下列四个电路图中符合小丽设计意图的是( )A、B、C、D、【答案】:【解析】:第3题【单选题】新交通法规定驾驶员不系安全带记3分,罚100元,汽车上设置了“安全带指示灯”是提醒驾驶员系好安全带,当安全带系好时,相当于闭合开关,指示灯不亮,安全带未系时,相当于断开开关,指示灯发光,下列图中符合上述要求的电路图是( )A、B、C、D、【答案】:【解析】:第4题【单选题】某电热水壶正常状态下,闭合开关,指示灯L亮,同时电热丝R工作;断开开关,指示灯L熄火,电热丝R 不工作,小明用该电热水壶烧水时,发现电热丝R断了,指示灯L仍然亮,四位同学设计了该电热水壶的模拟电路,其中可能正确的是( )A、B、C、D、【答案】:【解析】:第5题【单选题】李海同学骑车上学,因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开,因此他想设计提醒收支架和锁车的电路.在兴趣小组活动中,他请同学们一起设计提醒锁车的电路,要求:当车的支架支起(开关S1闭合)时,蜂鸣器响起,提醒锁车;当车上锁(开关S2断开)后,蜂鸣器停止发声.他们设计了如图所示的四个电路,其中符合要求的是( )A、B、C、D、【答案】:【解析】:第6题【单选题】在如图所示的电路中,S闭合后下列各种情况正确的是( )A、如果甲、乙、丙是电压表,当S1闭合后U丙=U甲=U乙B、如果甲是电压表,乙、丙电流表,S1断开形成串联电路C、电路中甲表和乙表可以同时是电流表D、如果电路是并联电路,则乙表的示数大于丙表的示数【答案】:【解析】:第7题【填空题】如图所示电路中,当______闭合时,L1、L2并联;当______闭合时,电路会发生短路,损坏电源.A、S1<\/sub>S3<\/sub>B、S2<\/sub>S3<\/sub>【答案】:【解析】:第8题【填空题】如图所示的电路中,A、B、C、D是四个接线柱,开关S是闭合的。

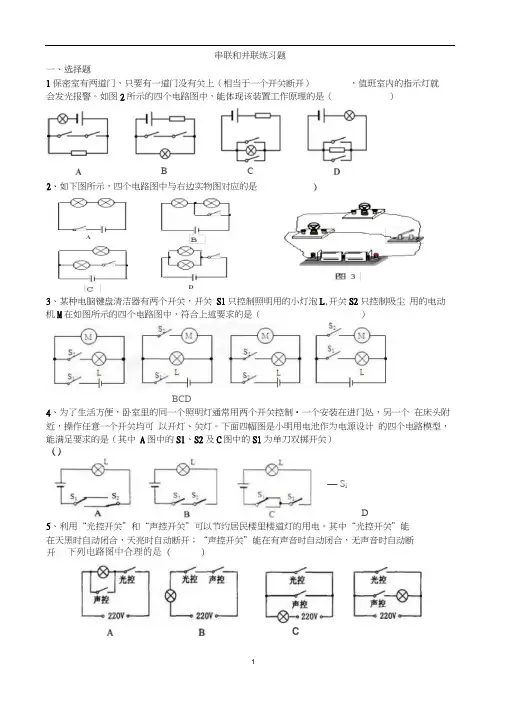

九年级物理串联和并联练习题.docx

串联和并联练习题一、选择题1保密室有两道门,只要有一道门没有关上(相当于一个开关断开),值班室内的指示灯就会发光报警。
如图2所示的四个电路图中,能体现该装置工作原理的是()3、某种电脑键盘清洁器有两个开关,开关S1只控制照明用的小灯泡L,开关S2只控制吸尘用的电动机M在如图所示的四个电路图中,符合上述要求的是()4、为了生活方便,卧室里的同一个照明灯通常用两个开关控制•一个安装在进门处,另一个在床头附近,操作任意一个开关均可以开灯、关灯。
下面四幅图是小明用电池作为电源设计的四个电路模型,能满足要求的是(其中A图中的Sl、S2及C图中的S1为单刀双掷开关)5、利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。
其中“光控开关”能在天黑时自动闭合,天亮时自动断开;“声控开关”能在有声音时自动闭合,无声音时自动断2、如下图所示,四个电路图中与右边实物图对应的是B CADBCD( )—S iD开CBC11、下面的四个电路图中哪一个与右上的实物电路相对应6、图6 (甲)所示为家庭中的装饰吊灯,共有六盏灯,由两个开关控制,每个开关控制三盏 灯,每盏灯的额定电压都是220乂则图6 (乙)所示电路中,与之对应的是( )7、厨房的抽油烟机装有照明灯和排气扇,使用时,有时需要各自独立工作,有时需要它们同 时工作,在如图一2所示的电路中,你认为符合上述要求的是( )10、教室里投影仪的光源是强光灯泡,发光时必须用风扇给予降温。
在使用投影仪时,要求 先启动带动风扇的电动机,再使灯泡发光;如果风扇不启动,灯泡就不能发光。
图所示的电 路图中能符合要求的是( )≡6 (乙)图G (甲)-÷-l H8H jDA8某电路中的一个开关断开后,该电路中的两盏灯都熄灭了,A —定串联 E —定并联 C.串联、并联都有可能9、下图所示的电路中,开关闭合后,三个灯泡并联的电路是则它们的连接方式是( D.以上说法都不对 ( )BD(A12、如图所示,开关S 闭合时,可能发生的现象是(A L i发光、L不发光B 、L i被烧坏C L2被烧坏D 、电池被烧坏13、为了相互传呼方便,在甲、乙两个办公室各装了一个电铃,要使任何一方按开关,都只能使对方电铃发声,则在如图所示电路中正确的是()A B C D14、如图所示的四个电路中,属于并联电路的是()15、如图所示电路,以下说法正确的是()A、只接通S2灯不亮,仅电铃响B、只接通S i灯不亮,电铃不响C只断开S3灯亮,电铃响D 、只断开S i灯不亮,仅电铃响16、如图所示的电路中,当S、S都闭合时,则()A L1、L2串联B、L i、L2并联C、灯L1被短路D、灯L2短路第16题图第18题图17、在图所示电路中,只闭合S时,电灯___________ 亮;当S、S都断开,只闭合S时,电灯.亮,它们是连接的;当S、S3都闭合,S断开时,电灯亮,它们是—连接的。
2019—2020学年度人教版九年级物理全册《15.5 串、并联电路中的电流规律》检测题

2019—2020年度人教版九年级物理全册《15.5 串、并联电路中的电流规律》检测题时量:45分钟,满分:70分一、单选题(每个2分;共18分)1.把两个小灯泡并联后接到电源上,闭合开关后,发现灯L1比灯L2亮,下列分析正确的是()A. 通过灯L1的电流大B. 通过灯L2的电流大C. 灯L1两端的电压大D. 灯L2两端的电压大2.灯泡通电后灯丝已经热得发光,而连接灯泡的导线却不怎么热,其原因是()A. 导线的绝缘皮隔热B. 通过导线的电流小于通过灯丝的电流C. 导线散热比灯丝快D. 导线的电阻远小于灯丝的电阻3.如下左图所示,开关由闭合到断开,电流表A1、A2的示数I1、I2的变化为()A. I1变小,I2变大B. I1不变,I2变大C. I1变大,I2变小D. I1不变,I2变小4.如上右图所示,在探究并联电路的电流关系时,小明把阻值不等的两个灯泡接入电路中,用电流表测出通过A、B、C三点的电路分别为I A、I B、I C.关于它们之间大小关系,正确的是()A. I A=I B=I CB. I A=I B+I CC. I A>I B=I CD. I A<I B<I C5.如图所示的是琳琳设计的电路图,当她闭合开关S1、S2后,两电流表的指针指出同一位置,则下列判断正确的是()A. 两电流表的示数相等B. A1测的是通过L1两端的电流C. A1的示数大于A2的示数D. A2测的是通过L1两端的电流6.同一电路中的两个小灯泡,通过它们的电流相同,则这两个小灯泡()A. 一定串联B. 一定并联C. 可能是串联,也可能是并联D. 串联、并联都不是7.有关电路中的电流正确的说法是()A. 电流从正极流出时最大,回到负极时最小B. 用电器工作时会消耗电流,从而使电流减小C. 在并联电路中,干路上的电流比任一支路上的电流都大D. 在串联电路中,流过用电器的电流比流过导线的电流大8.A、B是同种材料制成的电阻,它们的长度相等,A的横截面积是B的两倍,将它们并联在电路中,则加在A、B上的电压U A、U B和通过A、B的电流I A、I B间的关系正确的是()A. I A<I BB. I A>I BC. U A<U BD. U A>U B9.如图所示,在做“连接串联电路”的实验中,小宇同学闭合开关S后发现灯泡L1比L2亮,则()A. 通过L1的电流大B. 通过L2的电流大C. 通过两灯的电流一样大D. 无法判断两灯的电流大小二、填空题(每空2分;共18分)10.如下左图所示电路,开关S闭合后,电流表A和A1的示数分别为0.6A和0.5A,由此可知,通过电阻________的电流是0.1A。
2019----2020学年第一学期人教版九年级物理第十六章第二节串并联电路电压规律练习题

2019 --- 2020 学年度第一学期人教版九年级物理第十六章第二节串并联电路电压规律练习题1. 图(a)所示电路,当闭合开关S后,两个电压表指针偏转均为图(b)所示,则电阻R1和R2 两端的电压分别为()A.8V 2V B.10V 2VC.2V 8V D.2V 10V2. 在探究串联电路电压特点的实验中,小红按图正确连接好电路,闭合开关后发现两电压表指针偏转角度相同。
为寻找电路故障,小红用一根检测导线分别并联在灯L1或L2的两端,发现两电压表指针所指位置没有任何变化。
由此可以推断A. L1 一定短路B. L2 一定断路C. L1短路,同时L2 断路D. 检测导线一定断路3. 如图所示,在“探究串联电路的电压规律”实验时,闭合开关,用电压表分别测出AB、BC、AC 两端的电压分别为U AB=1.5V,U BC=1.5V,U AC=3V,在表格中记录数据后,接着的实验步骤是()A.整理器材,结束实验B.分析数据,得出结论C.换用不同规格的小灯泡,再测出几组电压值D.换用电压表的另一量程,再测出一组电压值4. 道路两侧的树上和商店门前五光十色的彩灯,扮靓了我们的城市.若取走其中一盏灯,整串灯却会熄灭.这表明这串彩灯是(串联/并联)的.但当其中一只彩灯灯丝断裂后,其他的灯依然明亮.其亮度将(变大/ 不变/ 变小),这是因为在这类彩灯灯丝支架下方还有一根与灯丝并联的特殊金属丝,如图所示,灯丝断裂后,金属丝中(有/ 没有)电流.如果每只彩灯正常工作的电压为12V ,至少可以将盏这样的灯泡接在电路中,若其中一盏灯丝断裂的瞬间,该灯泡两端的电压为V.5. 小欣同学在做“探究串联电路中电压的规律”实验时,连接了如图所示的电路,闭合开关后,发现两灯均不亮.小欣同学用电压表检查该电路的故障,测量结果如表格所示.若电路中仅有一处发生故障,根据表中数据可知,发生故障的电路元件为(选填“1L”、“2L”或“ S)”,该故障为(选填“短路”或“断路”).粗心的小欣同学忘了记录当电压表接在AC两点时的数据,你认为电压表接AC两点时的测量结果为V.位置AB BC CD AC AD电压U/V30036. “探究串联电路的电压关系”的实验电路如图所示。
2019_2020学年九年级物理全册17.4欧姆定律在串并联电路中的应用练习题新版新人教版1

第4节欧姆定律在串并联电路中的应用一、选择题1.在如图所示的电路中,电源电压保持不变,闭合开关S后,将滑动变阻器滑片向右移动时,以下说法不正确的是()A.电流表A1的示数变小B.电压表的示数不变,电流表A2的示数不变C.电压表V示数与电流表A2示数的比值不变D.电压表V示数与电流表A2示数的比值变小2.如图甲所示电路,电源电压保持不变.闭合开关S,当滑动变阻器的滑片P从一端滑到另一端的过程中,R1、R2的I﹣U关系图象如图乙所示.则下列判断不正确的是()A.图线A是电阻R1的I﹣U关系图象B.电源电压为18VC.R1的阻值是20ΩD.滑动变阻器R2的最大阻值为70Ω二、填空题3.如图甲所示的电路中,R1为定值电阻,R2为滑动变阻器,电源电压不变。
闭合开关S后,滑片P 从a端移动到b端,电流表示数I与电压表示数U的变化关系如图乙所示,则电源电压为_______V,R1的阻值为_______ 。
4.在如图所示的电路中,电源电压保持不变,当开关S 闭合,甲、乙两表为电压表时,两表的示数之比U 甲:U 乙=5:3,则R 1:R 2=_______;当开关S 断开,甲、乙为电流表时,两表示数之比是I 甲:I 乙=_______。
5.如图电路,开关S 闭合时,电压表V 和V 1的示数如图甲、乙所示,则电阻R 两端的电压是_______V ,电路中电流为_______A .三、计算题6.如图所示电路中,电源电压为6V ,R 1=20Ω,R 2=10Ω,当开关闭合时,请根据所给数据和电路图,求出相关四个物理量(要求写出具体求解过程)。
7.如图所示,R 1是0~20Ω的滑动变阻器,闭合开关S 后,电压表示数为6V ,电流表A 1的示数是1.5A ,电流表A 2的示数是0.5A ,求:R 1R 2 甲S乙VV 1SR =6Ω12310515-1531 2310515-153R 2R 1 A V(1)R 2的阻值和变阻器R 1接入电路的电阻?(2)电流表A 1的量程是0~3A ,电流表A 2的量程是0~0.6A ,为使电表不损坏,滑动变阻器接入电路的电阻值至少要多大?8.如图所示的电路,电源电压为6V 且保持不变,滑动变阻器R 1标有“50Ω 2A ”字样。
2019-2020学年度北京课改版初中物理九年级全第十章 串联电路与并联电路一、学生实验:连接串、并联电路习题

2019-2020学年度北京课改版初中物理九年级全第十章串联电路与并联电路一、学生实验:连接串、并联电路习题精选第三十九篇第1题【单选题】如图所示,电源电压一定。
关于电路的工作情况,下列说法正确的是( )A、只闭合S1时,两只灯泡是串联的B、若先闭合S1 ,再闭合S2 ,电压表读数不变、电流表读数变大C、若电压表和电流表位置对调,闭合S1、S2后,则两表都被烧坏D、若灯L1被短路,闭合S1、S2后,则灯L1不亮,灯L2亮,电流表损坏【答案】:【解析】:第2题【单选题】如图所示,当开关闭合后,电路图中两灯泡属于并联的是( )A、B、C、D、【答案】:【解析】:第3题【单选题】下面是小华同学对身边的一些电路进行观察分析后作出的判断,其中不正确的是A、厨房中的抽油烟机里装有照明灯和电动机,它们既能同时工作又能单独工作,它们是并联的B、马路两旁的路灯,晚上同时亮早晨同时灭,它们是串联的C、楼道中的电灯是由声控开关和光控开关共同控制的,只有在天暗并且有声音时才能亮,所以声控开关、光控开关及灯是串联的D、一般家庭中都要安装照明灯和其它用电器,使用时互不影响,它们是并联的【答案】:【解析】:第4题【单选题】教室里有8盏日光灯,这些日光灯的连接方式是( )A、一定是串联B、可能是串联C、一定是并联D、一定不是并联【答案】:【解析】:第5题【填空题】如图是简化了的电冰箱的电路图.图中M是压缩机的电动机,L是电冰箱内部的照明灯.当电冰箱接入电路后,关闭了电冰箱的门时,开关S1与S2的状态是______;当又打开正在工作的电冰箱门时,开关S1与S2的状态是______.A、S1<\/sub>闭合、S2<\/sub>断开B、S1<\/sub>闭合、S2<\/sub>也闭合【答案】:【解析】:第6题【填空题】如图所示的电路,当开关S闭合时,两灯______联,电流表A2测______(填“L1”或“L2”)的电流。
九年级物理串联和并联(专题训练)【六大题型】(解析版)

15.3串联和并联(专题训练)【六大题型】【题型1串、并联电路的概念与辨别】 (1)【题型2串、并联电路的设计与应用】 (6)【题型3电路的基本连接方式】 (12)【题型4根据实物图画电路图】 (18)【题型5实物的电路连接】 (23)【题型6等效电路】 (31)【题型1串、并联电路的概念与辨别】1.(2023•朝天区模拟)下面图中,四个电路图中两个灯泡组成并联的是()A.B.C.D.【答案】C【分析】串联电路是指电路元件顺次连接的电路;并联电路是指将用电器并列连接的电路;根据串并联电路的特点对各选项进行逐一分析。
【解答】解:AD.由图知,其中一只灯泡与开关并联,开关闭合时一只灯泡被短路,只有另一只灯泡发光,故AD不正确;B.图中的两灯泡顺次连接,因此为串联电路,故B不正确;C.该图中的两灯泡并排连接,分别在两条支路中,两个灯泡组成并联电路,故C正确。
故选:C。
2.(2023•宜州区二模)红绿灯路口写有标语”红灯停,绿灯行”。
关于红灯与绿灯的连接方式,下列判断正确的是()A.一定是并联B.一定是串联C.有时是串联,有时是并联D.不能判断是串联还是并联【答案】A【分析】并联电路中,各支路互不影响。
【解答】解:红灯与绿灯交替发光,它们互不影响,所以是并联的。
故选:A。
3.(2022秋•孝感期末)自动体外除颤器又称自动体外电击器(简称AED),它可以诊断特定的心律失常,并且给予电击除颤,从而抢救心脏骤停患者,在“黄金四分钟”内使用可有效防止患者猝死,如图所示,急救人员正在对一位心脏骤停患者实施电击除颤:将AED的两个电极贴于患者身上,按下“放电”键即可帮助患者心肺复苏。
此过程中,任何人都不与患者接触。
下列有关分析错误的是()A.AED内部有电源B.AED与患者之间是并联的C.人体是导体,若有人接触患者会影响除颤效果D.除颤时患者体内有电流通过【答案】B【分析】(1)自动体外电击器内部有电源。
(2)自动体外电击器(AED)和患者之间是串联的。
2019-2020学年九年级物理全册15.3串联和并联练习题

1..烘托节日气氛的小彩灯 B.家中的电视和电脑等家用电器关于图所示电路的判断A. 只闭合开关S1时,灯泡L1、L3并联。
B. 只闭合开关S2,时,灯泡L2、L3并联。
C. 只闭合开关S2、S3时,灯泡L2、L3串联。
D. 闭合所有开关时灯泡L1L2并联, L3短路.下列电路图中,开关S闭合后,两个电阻串联的是()A B C D如图所示电路,要使灯泡L1和L2组成串联电路,应该()并联二、填空题现在许多宾馆都利用房卡取电,如图所示。
只有把房卡插入槽中,房间内的用电器才能使用。
房卡的作用相当于家庭电路中的,房间里各用电器之间是联的。
如图所示的电路中,若同时闭合开关S1和S3、断开S2,电阻R1与R2是____的;若只闭合开关,电阻R1和R2是的.(均选填“串联”或“并联”)三、作图题8.在图中虚线框中填入电池和电流表的符号,使电路成为并联电路。
9.用笔画代替导线完成图中电路的实物连接.要求:两灯并联,开关控制整个电路,电流表测量通过L1、L2的总电流,导线不能交叉.小满署假坐火车去北京,在火车上发现车厢后面有两个厕所,只有当两个厕所的门都关上时,车厢指示灯才会发光,指示牌才会显示厕所厕所S 1S 2指示电源11.根据如图所示的实物连线图,画出对应的电路图。
(要求连线要横平竖直,尽量使电路图简洁美观)S 1L 1L 212.自动售票公交车后门两侧的扶手上各装有一个红色按钮,如图甲所示,想要下车的乘客只要按下其中任何一个按钮,装在车内的电铃就会响起,以提醒司机停车并打开车门。
请你在虚线框内画出这个电路的电路图。
甲13.如图是一个简易“红灯均不亮,甲、乙是两个与绿灯、红灯相对应的按钮开关,表决时,按下哪个按钮,对应的灯就亮;不按时,两灯均不亮,请画出符合要求的电路图.四、简答题电冰箱是常用家用电器,其内部结构如图所示.它是利用制冷剂把冰箱里的热的外面,使冰箱内部温度降低.请根据你对冰箱的认识及所学的物理知识回答以下问题:冷冻室液态制冷剂冷凝器蒸气蒸气压缩机1)冰箱内的压缩机与照明灯的连接方式是串联还是并联?为什么?2)冰箱里面温度较低,而外壳摸起来却较热.请说明冰箱外壳较热的主要原因是什么?串联和并联精品练习题参考答案答案: B 5.二、填空题9.答案:如图所示。
2019-2020学年人教新版九年级物理上册同步练习 15.5 串、并联电路中电流的规律

15.5 串、并联电路中电流的规律一.选择题(共12小题,满分48分,每小题4分)1.(4分)如图所示电路,研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安,造成两个电流表示数不同的原因可能是()A.灯泡L1和L2在电路中的位置B.灯泡L1和L2的电阻不同C.导线有电阻D.电流表的缘故2.(4分)如图所示,开关S1、S2闭合时电流表的示数为0.20A,若通过灯L1的电流为I1,通过灯L2的电流为I2.则下列说法中正确的是()A.I1=I2=0.20A B.I1=I2=0.40AC.I1=0.20A,I2=0 D.I1=0,I2=0.20A3.(4分)有一用电器,正常工作时两端需加6V电压,这时通过该用器的电流为10mA,现用干电池作电源,如果每节干电池能存180C电荷量,用电器电阻保持不变。
那么这个电源最多能供用电器连续正常使用()A.5h B.20h C.40h D.60h4.(4分)如图甲所示电路,闭合开关S,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,则通过灯泡L1和L2的电流分别为()A.2.6A 0.52A B.0.52A 2.08AC.2.08A 0.52A D.0.52A 2.6A5.(4分)如图所示,当开关S合时,关于三个电流表A1、A2和A3的示数,下列说法正确的是()A.电流表A1的示数等于通过灯泡L1的电流B.电流表A1的示数一定等于A2和A3的示数之和C.三个电流表的示数相等D.电流表A2的示数等于通过灯泡L2和L3的电流之和6.(4分)如图甲所示的电路,闭合开关时,两灯泡均能发光。
电路中两个完全相同的电流表指针偏转均如图乙所示,通过灯泡L1和L2的电流分别是()A.1.2A,0.3A B.1.5A,0.3A C.0.3A,1.2A D.0.3A,1.5A 7.(4分)如图所示的电路中,R1的阻值大于R2.当电键闭合后,有两个电表的示数为0.12安和0.36安。
九年级物理串联、并联电路练习与测试(100分) 附答案

九年级物理串联、并联电路练习与测试(100分)
一、选择题(每题4分,共24分)
1.用一个开关同时控制三盏灯,则这三盏灯的连接方式是()
A.只能串联B.只能并联C.串联或并联都可以D.串联或并联都不可能2.下面电路图中两个灯泡组成并联的是()3.有三盏电灯,想把它们连接在一个电路中,要求用与不用每盏电灯都不影响别的电灯,下面电路图中能满足要求的是()4.如下左图,下列说法中正确的是()
A. 闭合S、S2、S3断开S1则L1与L2并联
注:
二、填空题(每空3分,共39分)
1.试判断下列各种情况中小灯泡L1和L2的连接情况
(l)流经L1的电流全部流经L2
(2)拿掉灯L1,灯L2仍发光
2.
3.
件的位置。
)
1.将下左图中的各元件连成一个并联电路,要求开关S1控制L1,开关S2同时控制两盏灯.
2.将下中图中的各元件连成一个并联电路,要求开关S仅控制L2.
3.将下右图中的各元件连成一个并联电路,要求打开和闭合任一开关时,电灯亮同时电铃响.
答案:
一:选择题
1:C
2:C
3:B
4:C
5:C
6:B
二:填空题
1:串联,并联,串联或并联,并联
2:短路,3,5,b
3:并,串,不亮,不亮,亮
三:作图题
略。
2019-九年级上学期物理周末作业串并联电路专项练习

一、知识梳理电流关系串连电路中,公式: I 总=电压关系串连电路中,公式: U总=电压分派公式:关系电阻关系公式: R总 =二、知识拓展:1、电压分派关系:【证明】在串连电路中,电压与电阻成正比。
2019-2020 年九年级上学期物理周末作业串并联电路专项练习2、电阻关系:【证明】串连电路总电阻等于各电阻之和。
三、典型例题及练习:(一)例题 1. 以下图,滑动变阻器 R2最大阻值是20Ω,当滑片 P 移到 B 端时,闭合开关,R1 两头的电压为 2V,电流表的示数为 0.2A ,电源电压保持不变。
求:⑴R1 的阻值;⑵电源电压U ;练习 1. 将R1=4Ω的电阻和R2=6Ω的电阻串连,接在12V的电源上,求:①电路总电阻 R;②电路中的电流 I ;③ R1两头的电压 U l。
练习 2. 小灯泡正常工作时电压为8V,灯泡电阻为20? ,现有一个电压为12V 的电源给小灯泡供电。
为了使小灯泡恰巧正常发光,小灯泡应当与一个的电阻后接在电源上,问:( 1)小灯泡的正常工作时的电流是多少?(2) 连结入的电阻是大小?(三)(实验)例题 3.(《宝典》 P42-43.19 题)如图是研究串连电路电压关系时,用电压表测电阻l 两头电压的电路图。
R(1)这个电路中有两处错误,请你指出:____ _______________________________ ;_____________________________________________________________________ 。
(2)请在错误的导线上画“×”,并用笔划线在图上更正过来;(3)按更正后的实物图在虚线框内画出电路图;图(4)若要改变R l两头的电压,使其电压值由大变小,依据你所连结的实物图,应使滑动变阻器的阻值 _______(均选填“变大”、“变小”或“不变”),滑片向 ______(选填“左”或“右”)端挪动;(5)若改变R l的阻值,使其由 5 Ω变为 10 Ω,并保持其两头电压值不变,依据你所连结的实物图,滑动变阻器的滑片应向______(选填“左”或“右”)端挪动。
初三物理串联电路和并联电路练习及答案

初三物理串联电路和并联电路练习【同步达纲练习】一、选择题1.用一个开关同时控制三盏灯,则这三盏灯的连接方式是()A.只能串联 B.只能并联 C.串联或并联都可以 D.串联或并联都不可能2.下面电路图两个灯泡组成并联的是()3.有三盏电灯,想把它们连接在一个电路中,要求用与不用每盏电灯都不影响别的灯,下面电路图中能满中要求的是()4.如下图,下列说法中正确的是()A. 闭合S、S2、S3,断开S1则L1与L2并联B.闭合S、S1、S2,断开S3则L1、L2并联C.闭合S、S1、S3,断开S2则L1、L2并联D.闭合S、S2,断开S1、S3,则L1、L2并联5.如上右图,下列说法中正确的是()A.S1闭合,S2断开时灯都不会亮B.S1断开,S2闭合时电源被短路C.S1、S2都闭合时灯都不会亮D.S1、S2都闭合时灯都会亮6.如下图所示电路、电灯、电铃、电动机都并联的是()二、填空题1.试判断下列各种情况中小灯泡L1和L2的连接情况:(l)流过 L1的电流全部流经 L2 ;(2)拿掉灯 L1,灯 L2仍发光(2)开关同时控制 L1、L2 ;(4)开关 S断开时,灯 L1发光,L2不亮2.如下左图,当开关闭合时会发生现象,若要两灯串联,应去掉导线;若要两灯并联,应将导线改接到 .3.如下右图所示,当S1、S2都闭合时L1、L2、L3是联;当S1、S2都断开时L1、L2、L3是联,当S1闭合,S2断开时,L1、L2、L3是 .三、作图题1.把下左图中的各元件连成一个并联电路,用开关S1控制L1,开关S2同时控制两盏灯,请用笔画线代替导线连接电路.2.将下中图中元件连接成电路图:要求L1、L2并联,开关S仅控制L2(不能移动元件的位置)3.将下右图中的元件连成电路,要求打开和闭合任一开关时,电灯亮同时电铃响.电灯、电铃要并联,元件位置不能移动.【知识验证实验】1.每天晚上,武汉外滩的灯光使江城的夜色更加靓丽,其中这些路灯的连接方式是 .2.如图所示,有带风叶的小电动机一只,电热丝一段,开关两只(S1,S2),插头一只,导线若干,利用这些器材可以连接成一个有冷、热两档风的电吹风电路.要求:只闭合S1时吹冷风,只闭合S2时既无风又不发热,同时闭合S1、S2时吹热风,请你用笔画线作导线,按要求将图中元件连接起来.图4——6-20参考答案:【同步达纲练习】一、1.C 2.C 3.B 4.C 5.C 6.B二、1.(1)串联;(2)并联;(3)串联或并联均可;(4)并联2.短路;3;2由d、c或5由a、b3.并、串L1、L2短路,L3连入电路三、1.见下左1图 2.见下左2图 3.见下左3图【素质优化训练】1.见下图最右一个 2.并联【生活实际运用】1.并联2.灯1、2、4亮3,分别将a、b两处接通【知识验证实验】1.并联2.连线如图。
2019-2020学年度人教新版九年级物理上册同步练习 15.5 串、并联电路中电流的规律

15.5 串、并联电路中电流的规律一.选择题(共12小题,满分48分,每小题4分)1.(4分)如图所示电路,研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安,造成两个电流表示数不同的原因可能是()A.灯泡L1和L2在电路中的位置B.灯泡L1和L2的电阻不同C.导线有电阻D.电流表的缘故2.(4分)如图所示,开关S1、S2闭合时电流表的示数为0.20A,若通过灯L1的电流为I1,通过灯L2的电流为I2.则下列说法中正确的是()A.I1=I2=0.20A B.I1=I2=0.40AC.I1=0.20A,I2=0 D.I1=0,I2=0.20A3.(4分)有一用电器,正常工作时两端需加6V电压,这时通过该用器的电流为10mA,现用干电池作电源,如果每节干电池能存180C电荷量,用电器电阻保持不变。
那么这个电源最多能供用电器连续正常使用()A.5h B.20h C.40h D.60h4.(4分)如图甲所示电路,闭合开关S,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,则通过灯泡L1和L2的电流分别为()A.2.6A 0.52A B.0.52A 2.08AC.2.08A 0.52A D.0.52A 2.6A5.(4分)如图所示,当开关S合时,关于三个电流表A1、A2和A3的示数,下列说法正确的是()A.电流表A1的示数等于通过灯泡L1的电流B.电流表A1的示数一定等于A2和A3的示数之和C.三个电流表的示数相等D.电流表A2的示数等于通过灯泡L2和L3的电流之和6.(4分)如图甲所示的电路,闭合开关时,两灯泡均能发光。
电路中两个完全相同的电流表指针偏转均如图乙所示,通过灯泡L1和L2的电流分别是()A.1.2A,0.3A B.1.5A,0.3A C.0.3A,1.2A D.0.3A,1.5A 7.(4分)如图所示的电路中,R1的阻值大于R2.当电键闭合后,有两个电表的示数为0.12安和0.36安。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2014.11.12
一、知识梳理
电流关系串联电路中,公式: I 总=
电压关系串联电路中,公式: U总=
电压分配公式:
关系
电阻关系公式: R总 =
二、知识拓展:
1、电压分配关系:
【证明】在串联电路中,电压与电阻成正比。
2019-2020 年九年级上学期物理周末作业串并联电路专项练习
2、电阻关系:
【证明】串联电路总电阻等于各电阻之和。
三、典型例题及练习:
(一)例题 1. 如图所示,滑动变阻器 R2最大阻值是20Ω,当滑片 P 移到 B 端时,闭合开关,R1 两端的电压为 2V,电流表的示数为 0.2A ,电源电压保
持不变。
求:⑴R1 的阻值;⑵电源电压U ;
练习 1. 将R1=4Ω的电阻和R2=6Ω的电阻串联,接在12V的电源上,求:
①电路总电阻 R;②电路中的电流 I ;③ R1两端的电压 U l。
练习 2. 小灯泡正常工作时电压为8V,灯泡电阻为20? ,现有一个电压为12V 的电源给小灯泡供电。
为了使小灯泡恰好正常发光,小灯泡应该与一个的电阻后接在电源上,
问:( 1)小灯泡的正常工作时的电流是多少?(2) 连接入的电阻是大小?
(三)(实验)例题 3.(《宝典》 P42-43.19 题)
如图 16.4-15是研究串联电路电压关系时,用电压表测电阻l 两端电压的电路图。
R
(1)这个电路中有两处错误,请你指出:____ _______________________________ ;
_____________________________________________________________________ 。
(2)请在错误的导线上画“×”,并用笔画线在图上改正过来;
(3)按改正后的实物图在虚线框内画出电路图;
图 16.4-15
(4)若要改变R l两端的电压,使其电压值由大变小,根据你所连接的实物图,应使滑
动变阻器的阻值 _______(均选填“变大”、“变小”或“不变”),滑片向 ______
(选填“左”或“右”)端移动;
(5)若改变R l的阻值,使其由 5 Ω变成 10 Ω,并保持其两端电压值不变,根据你所
连接的实物图,滑动变阻器的滑片应向______(选填“左”或“右”)端移动。
( 5)若改变R l的阻值,使其由 5 Ω变成 10 Ω,并保持其两端电压值不变,根据你所
连接的实物图,滑动变阻器的滑片应向______(选填“左”或“右”)端移动。
练习3.(《宝典》P47.9题)在研究通过导体的电流与两端电压关系的活动中,同学们进
行了如下实验探究.
【实验步骤】①按图甲所示电路图连接好电路;②闭合开关,改变滑动变阻器滑片P 的位置,读出电压表和电流表的示数,并记录数据;③对数据进行处理,并绘制成
如图乙所示的图象。
实验时要增大定值电阻两端的电压,滑动变阻器滑片P 应向(选填“左”或“右”移动.
【实验结论】根据图象,可以得到的结论是.【实验反思】某小组的同学在处理数据时发现,电压与电流的比值恰好等于R 的阻值,这是一种巧合吗?于是同学想利用其他小组
的实验数据来进一步论证,并提出了以下两
种收集数据的方案;
方案一:收集电阻值均为10Ω的几个小组的数
据;
方案二:收集电阻值不同的几个小组的数据.
你认为方案更合理.
练习4.(《宝典》P43.22题)(2014?曲靖)如图所示是某酒精浓度
检测仪的原理图,R1为一种气敏电阻,它的阻值随酒精浓度的增大
而减小,酒精浓度增大时,电流表的示数将,电压表的示数将(填“增大”“减小”或“不变”).
(四)例题 4. 图中甲的电路中,电源电压恒为12V,滑动变阻器的铭牌上标有“100Ω0.5A ”字样,(1)图乙为 R1的 I-U 图像, R1的阻值为多少欧?(2)当电路中的电流为 0.2A 时,滑动变阻器 R2接入电路的阻值为多少欧?(3)为
了不损坏滑动变阻器,R2接入电路的阻值应不小于多少
欧?
练习 5. 如图甲所示电路中, R1、 R2串联在电路中,电流和 R1、R2两端的电压如图乙所示,电压表示数为 4V,求:
(1)R1、R2的值为多少?
(2)电源电压 U 为多少?
四、课后练习:
1.电阻 R1=5Ω, R2 =10Ω,将它们串联在电路中,R1,R2两端的电压之比U1:U2为;若将它们并联在电路中,通过R1, R2的电流之比 I 1: I 2为.
2.如图甲所示电路中,电压表V1和 V2的示数之比为 1:3,则定值电阻R1:R2=,若将电阻 R1、R2改接为如图乙所示的电路,则电流表A1、A2的示数之比为, R 1、R的电流
之比为 I :I
2.
1
(第 3题)
3.如图所示的电路中,电源电压恒为24V,电阻 R1的阻值为 20Ω,滑动变阻器R2上标有“ 100Ω3A ”字样。
闭合开关 S 后,电流表的示数为 0.3A 。
求:(1)
此时电阻 R1两端的电压 U1;
(2)此时电阻 R2的电阻值;
4.如图所示的电路中,灯泡的电阻R L =12 Ω,正常发光时的电压为12V, R2=12Ω,当开关S1、S2都闭合时,电流表的示数为 1.2A ,这时灯泡正常发光。
(1)求电源电压; R1的阻值;
(2)当开关都断开时,灯泡两端的电压。
5.如图甲的电路中,电源电压保持不变。
闭合开关后,
滑片 P 由 b 端滑到 a 端,电流表示数I 与电压表示数
U的变化关系如图乙所示,( 1)电源电压为多少伏( 2)
定值电阻R的阻值是多少欧,( 3)滑动变阻器的最大
阻值为多少。
初三物理 . 并联电路、并联分流原理专项训练.
班级:姓名:
命题人:陈利审核人:杜翀2014.11.12一、知识梳理
电流关系并联电路中,公式:I 总=
电压关系并联电路中,公式: U总 =
电流分配公式:
关系
电阻关系
二、知识拓展:
1、电流分配关系:
【证明】在并联电路中,电流与电阻成反比。
2、电阻关系:
【证明】并联电路总电阻小于各支路电阻中最小的电阻。
三、典型例题及练习:
(一)例题 1(6分)如图所示的电路,R1=30Ω,R2=20Ω,开关S闭合后,电流表A的示数为 0. 4A ,求:
(1)电源电压;:
(2) R2的电流;
(3)干路中的总电流
练习 1. .如图所示的电路中,电源电压保持不变,电阻R 的阻值为20Ω.闭合开关 S,
1
电流表 A 的示数为0.3A ,电流表 A 的示数为 0.2A .求:
12
(1)电源电压 U.
(2)电阻 R2的阻值.
(二)
练习 2. 如图所示,电源电压为6V,定值电阻R=10?,电压表的示数为3V时,如果电压表的电阻为 10K ? (电压表中有电流),此时电流表的示数为多少?
(三)(实验)例题 3 如图所示,电源电压为6V,定值电阻R=10?,电压表的示数为3V时,( 1)如果假设理想电压表的内电阻为无穷大,电压表中无电
流,电流表的示数I1 为多少?( 2)如果实际电压表的内电阻的
为 10k? ,则此时电流表的示数 I2 为多少? I1 与 I2 的比值是多少?
例题3. 如图17.4-14所示的电路中,电源电压和灯泡电阻都
保持不变,已知:L1正常工作时的电压为 3 V,L1的电阻R1=10
Ω。
( 1)断开S1,闭合S2和S3,此时L1正常工作,电流表示数为0.5 A,求流过L1的电流
和 L2的电阻R2?
(2)只闭合开关 S1时,求电流表的示数和 L2两端的电
压?
图 17.4-14
练习 3. 通过A、B两个电路元件的电流与其两端电压的关系如图所示.
①将 A、 B 串联后接入电路,当通过 A 的电流为 0.2A 时, A 和 B 两端的总电压是多少 ? ②将 A、
B 并联后接入另一电路,当通过 B 的电流为 0.2A 时, A 两端的电压是多少 ?干路电流是多少?
四、课后练习:
1.如图所示,电源电压恒定, R1=20Ω,闭合开关 S,断开开关 S1,电流表示数是 0.3A ;若再闭
合 S1,发现电流表示数变化了 0.2A ,则电源电压为多少, R2的阻值为多少.
2.某物理兴趣小组同学设计了如图(甲)所示的电路图进行实验探究,电源为可调压直流
学生电源,电压表量程为“0~ 15 V”、电流表量程为“0~ 0.6A ”,小灯泡标有“字样, R0为 20Ω的定值电阻.兴趣小组根据记录的电流表和电压表示数变化,描绘出关系图,如图(乙)所示。
6V 1.2W”
U- I
(1)求当电压表示数为 1V 时,通过电流表的电流;
(2)当灯泡两端的电压为 3V 时,灯泡能发光,求此时灯泡灯丝的电阻;
(3)调节电源电压,求当小灯泡的电流为0.3A 时, R0的电压为多少。
3.为了防止酒驾事故的出现,酒精测试仪已被广泛应用.交警使用的某型号酒精测试仪的
工作原理如图所示.电源电压恒为 8V,传感器电阻 R2的电阻值随酒精气体浓度的增大而减小,
当酒精气体的浓度为 0 时, R2的电阻为 60Ω .使用前要通过调零旋扭(即滑动变阻器
R1的滑片)对酒精测试仪进行调零,此时电压表的为6V.
(1)电压表的示数为 6V 时,电流表的示数为多少?
(2)电压表的示数为 6V 时,滑动变阻器 R1的电阻值为多少?
10s,若电流表的示数达(3)调零后, R1的电阻保持不变.某驾驶员对着酒精测试仪吹气
到 0.2A ,表明驾驶员酒驾,此时电压表的示数为多少?。
