单片机例题范例
单片机例题
1.P3.0按键控制P1.0灯亮灭2.按键1数码管显示1，按键2数码管显示2，按键3数码管显示3，按键4数码管显示43.用两位数码管显示一个十进制数，变化范围为00-60，开始时显示00，按键S1每按下一次，数值加1；按键S2每按下一次，数值减1；按键S3每按下一次，数值归零。
4.矩阵键盘，数码管显示各个序号5.P3.0控制灯全亮，P3.1全灭。
中断口0控制流水灯向下，中断口1控制流水灯向上6.流水灯7.数码管显示1238.数码管三位分别从0显示到F9.数码管从0显示到999910.中断控制LED灯前四盏灭和后四盏亮11.中断口1控制l ed灯闪烁12.定时器0延时1S控制第一盏灯闪烁13.中断口0控制数码管从0到60显示14.按键KEY1进行调分、调时状态切换，进入调整状态时，时钟停止走动，这时按下按键KEY2可实现分、时的调整。
按键使用外部中断来产生。
15.串口初始化16.中断，定时总结1.P3.0按键控制P1.0灯亮灭#includ e<reg51.h>#d efine LED P1sbit Key=P3^0;//按键定义void Delayxms(unsigned int xms){ unsigned int i,j;for(i=xms;i>0;i--){for(j=110;j>0;j--);}}void main(){Key=1;whil e(1){if(Key==0){Delayxms(10);if(!Key){LED=~LED;}}}}2.按键1数码管显示1，按键2数码管显示2，按键3数码管显示3，按键4数码管显示4#includ e<reg51.h>#d efine LED P1unsigned char cod e led[]={0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07,0x7F, 0x6F, 0x77, 0x7C, 0x39, 0x5E, 0x79, 0x71}; sbit Key1=P3^0;sbit Key2=P3^1;sbit Key3=P3^2;sbit Key4=P3^3;void display(unsigned char num){P2=0xf0;P0=l ed[num];}void Delayxms(unsigned int xms){unsigned int i,j;for(i=xms;i<0;i--){for(j=110;j>0;j--);}}unsigned char Key_scan(){unsigned char KeyValue;P3 |=0xf0;if(Key1==0){Delayxms(10);if(!Key1){KeyValue=1;whil e(!Key1);}}if(Key2==0){Delayxms(10);if(!Key2){KeyValue=2;whil e(!Key2);}}if(Key3==0){Delayxms(10);if(!Key3){KeyValue=3;whil e(!Key3);}}if(Key4==0){Delayxms(10);if(!Key4){KeyValue=4;whil e(!Key4);}}return KeyValue;}void main(){whil e(1){display(Key_scan());}}3.用两位数码管显示一个十进制数，变化范围为00-60，开始时显示00，按键S1每按下一次，数值加1；按键S2每按下一次，数值减1；按键S3每按下一次，数值归零。
单片机 11道编程例题及答案
1．把长度为10H的字符串从内部RAM的输入缓冲区inbuf向位物外部RAM的输出缓冲区outbuf传送，一直进行到遇见回车或整个字符串传送完毕。
试编程实现。
ORG 0030H MOV R0,#inbuf MOV R1,#outbuf MOV R4,#10HLOOP:MOV A,@R0 ; 从内部RAM取数 CJNE A,#0DH,LL ;是否为回车符CRSJMP STOP ;是转停止传送 LL: MOVX @R1,A ;不是则传送到外部RAMINC R0 INC R1 DJNZ R4,LL;沒传送完则循环 STOP: SJMP $2、内部RAM从list单元开始存放一正数表，表中之数作无序排列，并以“-1”作结束标志。
编程实现在表中找出最小数。
(3AH存放在运行程序时的最小的数)ORG 0030HMOV R0,#listMOV A,@R0 ;取第一个正数LOOP: INC R0 ;指向下一个正数MOV 3AH,@R0CJNE A,3AH,CHK ;前一个数与后一个数比较CHK: JC LOOP1 ;前一个数小,则转MOV A,@R0 ;前一个数大,取后一个数LOOP1: XCH A,3AHCJNE A,#0FFH,LOOPXCH A,3AH ;取最小数MOV 3BH,A SJMP $3.内部RAM的X，Y 单元中各存放一个带符号的数，试编程实现按如下条件进行的运算，并将结果存入Z单元中。
若X为正奇数，Z ＝X＋Y；若X为正偶数，Z ＝X∨Y；若X为负奇数，Z ＝X∧Y；若X为负偶数，Z ＝X⊕Y。
分析：负数：第7位为1，正数：第7位为0 奇数：第0位为1，偶数：第0位为0 ORG 0000H MOV A,20H CLR C RL A JC FS ;移到负数处处理RR A RR A ;第0位移到C 再判定一下是不是1 JC ZJS ;到正奇数处MOV A,20H ORL A,21H MOV 22H,A SJMP OKZJS: MOV A,20H ADD A,21H MOV 22H,A SJMP OKFS: MOV A,20H CLR C RR A JC FJS ;第0位是1，移到正奇数处理MOV A,20H XRL A,21H MOV 22H,A SJMP OKFJS: MOV A,20H ANL A,21H MOV 22H,A OK: END4、把一个8位二进制数的各位用ASCII码表示之（亦即为“0”的位用30H表示，为“1”的位用31H表示）。
单片机原理复习例题 (全答案)
课堂练习一、判断改错题1、XCHD A,@R3 ( F )2、CPL R0 ( F ) 只能用于累加器A3、MOV R4, 0E0H ( T )4、PUSH DPTR (F ) 只能是直接地址5、MOV @R1，R2 （ F ）寄存器不能互相赋值6、SUBB B, 56H （F ）不能是B7、XCH A，#50H ( F ) 只能是地址或寄存器8、ORL P1，A ( T )9、MOV @DPTR，A ( F ) 应该是MOVX10、TAB DB 01110010B,16H,45,’8’,’A’（T ）二、程序分析题1、执行下列程序段中第一条指令后，（P1.7）=_P1.7__；执行第二条指令后，（P1.3）=___1_____。
ANL P1，#73HORL P1，#38H2、下列程序段执行后，（A）=___0DH __，（B）=__11H____。
MOV A，#0FBHMOV B，#12HDIV AB3、已知（SP）=09H，（DPTR）=4567H，在执行下列指令后，（SP）=_0BH_____，内部RAM（0AH）=__67H____，（0BH）=_45H___。
PUSH DPLPUSH DPH4、下列程序段执行后，（R0）=_7EH _，（7EH）=_-1 _，（7FH）=_ 3FH _。
MOV R0，#7FHMOV 7EH，#0MOV 7FH，#40HDEC @R0DEC R0DEC @R05、下列程序段汇编后，从3000H开始的各有关存储单元的内容将是什么？(11分)ORG 3000HTAB1 EQU 3234HTAB2 EQU 4000HDB “START”DW TAB1, TAB2, 9000H答：‘S’,’T’,’A’,’R’,’T’，32H,34H，40H，00H，90H，00H一、选择题第一章微型计算机基础知识1、十六进制数A到F和对应的ASCII码的差为（A ）A. 37HB. 30HC. 40HD. 47H2、CPU是单片机的核心部件，它包括运算器和（A ）A. 控制器B. 数据存储器C. 程序存储器D. I/O端口第二章CPU 结构1、ALE管脚可以作为低八位地址的锁存控制信号，也可以作为其他芯片的时钟信号。
单片机实验程序例题

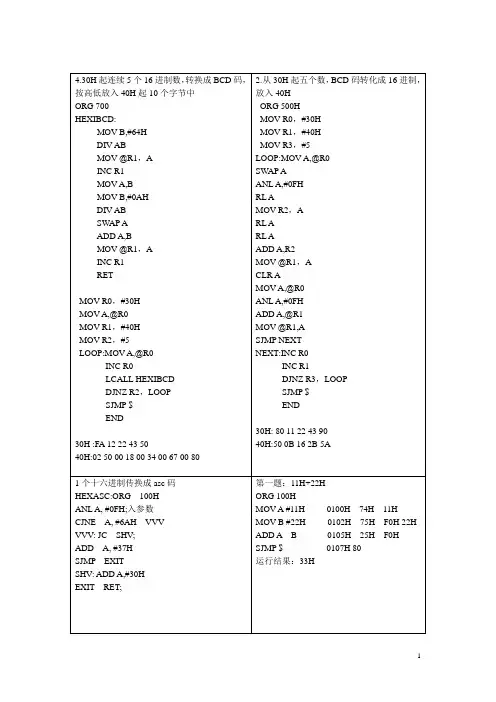

4.30H起连续5个16进制数，转换成BCD码，按高低放入40H起10个字节中ORG 700HEXIBCD:MOV B,#64HDIV ABMOV @R1，AINC R1MOV A,BMOV B,#0AHDIV ABSW AP AADD A,BMOV @R1，AINC R1RETMOV R0，#30HMOV A,@R0MOV R1，#40HMOV R2，#5LOOP:MOV A,@R0INC R0LCALL HEXIBCDDJNZ R2，LOOPSJMP $END30H :FA 12 22 43 5040H:02 50 00 18 00 34 00 67 00 80 2.从30H起五个数，BCD码转化成16进制，放入40HORG 500HMOV R0，#30HMOV R1，#40HMOV R3，#5LOOP:MOV A,@R0SWAP AANL A,#0FHRL AMOV R2，ARL ARL AADD A,R2MOV @R1，ACLR AMOV A,@R0ANL A,#0FHADD A,@R1MOV @R1,ASJMP NEXTNEXT:INC R0INC R1DJNZ R3，LOOPSJMP $END30H: 80 11 22 43 9040H:50 0B 16 2B 5A1个十六进制传换成asc码HEXASC:ORG 100H ANL A, #0FH;入参数CJNE A, #6AH VVV VVV: JC SHV;ADD A, #37HSJMP EXITSHV: ADD A,#30HEXIT RET; 第一题：11H+22HORG 100HMOV A #11H 0100H 74H 11H MOV B #22H 0102H 75H F0H 22H ADD A B 0105H 25H F0H SJMP $ 0107H 80运行结果：33H把30H起的5个字节，按照高低顺序依次存入40H后的10个字节中ORG 0100H INC R1 ADD A, #30H MOV R0, #30H MOV @R1，A SJMP NEXT1 MOV R1，#40H INC R0 NEXT:ADD A, #37H MOV R2，#5 INC R1 NEXT1：RET LOOP:MOV A, @R0 DJNZ R2，LOOP ENDSWAP A SJMP $LCALL ZL1 ZL1：ANL A,#0FHMOV @R1，A CJNE A ,#0AH,LOOPMOV A, @R0 SJMP NEXTLCALL FIRST LOOP1:JNC NEXT将30H（一个数）16进制，转换成BCD码按高低-高低存入40HORG 600HMOV A 30HMOV B #64HDIV ABMOV 40H AMOV A BMOV B #0AHDIV ASWAP AADD A BMOV 41H ASJMP $END 30H起10个字节，把最大的存在40H，（最小的存在40H JNC改成JC即可）ORG 200HMOV R0，#30HMOV R1,#10MOV 40H,#00LOOP:MOV A,@R0CJNE A,40H,LOOP1SJMP NEXTLOOP1：JNC FIRSTSJMP NEXTFIRST:MOV 40H,ANEXT:INC R0DJNZ 1，LOOPSJMP $END30起5个字符，和放入R2，R3ORG 300HMOV R7，#5MOV R2，#0MOV R3，#0MOV R0，#30HLOOP:MOV A,R3ADD A,@R0MOV R3，ACLR AADDC A,R2 DJNZ R7，LOOP MOV R2，A STOP:LJMP STOP INC R0 END从内部RAM的31H单元开始存放一组8位带符号数，字节个数在30H中，请编写程序统计出其中正数，零和负数的数目，并把统计结果分别存入20H、21H、22H三个单元中，加上必须的伪指令，并加以注释。
单片机程序100范例+详细注释
100例程序设计范例汇总第一章 (4)【实例1】使用累加器进行简单加法运算： (4)【实例2】使用B寄存器进行简单乘法运算： (4)【实例3】通过设置RS1，RS0选择工作寄存器区1： (4)【实例4】使用数据指针DPTR访问外部数据数据存储器： (4)【实例5】使用程序计数器PC查表： (4)【实例6】IF语句实例： (4)【实例7】SWITCH-CASE语句实例： (4)【实例8】FOR语句实例： (4)【实例9】WHILE语句实例： (5)【实例10】DO...WHILE语句实例： . (5)【实例11】语句形式调用实例： (5)【实例12】表达式形式调用实例： (5)【实例13】以函数的参数形式调用实例： (5)【实例14】函数的声明实例： (5)【实例15】函数递归调用的简单实例： (5)【实例16】数组的实例： (6)【实例17】指针的实例： (6)【实例18】数组与指针实例： (6)【实例19】P1口控制直流电动机实例 (6)第二章 (8)【实例20】用74LS165实现串口扩展并行输入口 (8)【实例21】用74LS164实现串口扩展并行输出口 (10)【实例22】P0I/O扩展并行输入口 (12)【实例23】P0I/O扩展并行输出口 (12)【实例24】用8243扩展I/O端口 (12)【实例25】用8255A扩展I/O口 (14)【实例26】用8155扩展I/O口 (19)第三章 (26)【实例29】与AT24系列EEPROM接口及驱动程序 (26)【实例30】EEPROM(X5045)接口及驱动程序 (30)【实例31】与铁电存储器接口及驱动程序 (33)【实例32】与双口RAM存储器接口及应用实例 (35)【实例33】与NANDFLASH（K9F5608）接口及驱动程序 (35)第四章 (43)【实例34】独立键盘控制 (43)【实例35】矩阵式键盘控制 (44)【实例36】改进型I/O端口键盘 (46)【实例37】PS/2键盘的控制 (49)【实例39】段数码管（HD7929）显示实例 (54)【实例40】16×2字符型液晶显示实例 (55)【实例41】点阵型液晶显示实例 (61)【实例42】LCD显示图片实例 (63)第五章 (70)【实例43】简易电子琴的设计 (70)【实例44】基于MCS-51单片机的四路抢答器 (71)【实例45】电子调光灯的制作 (76)【实例46】数码管时钟的制作 (81)【实例47】LCD时钟的制作 (96)【实例48】数字化语音存储与回放 (103)【实例49】电子标签设计 (112)第六章 (120)【实例50】指纹识别模块 (121)【实例51】数字温度传感器 (121)第七章 (124)【实例53】超声波测距 (124)【实例54】数字气压计 (125)【实例55】基于单片机的电压表设计 (132)【实例56】基于单片机的称重显示仪表设计 (133)【实例57】基于单片机的车轮测速系统 (136)第八章 (138)【实例58】电源切换控制 (138)【实例59】步进电机控制 (140)【实例60】单片机控制自动门系统 (141)【实例61】控制微型打印机 (144)【实例62】单片机控制的EPSON微型打印头 (144)【实例63】简易智能电动车 (145)【实例64】洗衣机控制器 (149)第九章 (152)【实例65】串行A/D转换 (152)【实例66】并行A/D转换 (153)【实例67】模拟比较器实现A/D转换 (154)【实例68】串行D/A转换 (155)【实例69】并行电压型D/A转换 (156)【实例70】并行电流型D/A转换 (156)【实例71】2I C接口的A/D转换 (157)【实例72】2I C接口的D/A转换 (161)【实例73】单片机间双机通信 (164)【实例74】单片机间多机通信方法之一 (166)【实例75】单片机间多机通信方法之二 (171)【实例76】PC与单片机通信 (176)【实例77】红外通信接口 (178)第十一章 (180)【实例79】单片机实现PWM信号输出 (180)【实例80】实现基于单片机的低频信号发生器 (182)【实例81】软件滤波方法 (183)【实例82】FSK信号解码接收 (186)【实例83】单片机浮点数运算实现 (187)【实例84】神经网络在单片机中的实现 (192)【实例85】信号数据的FFT变换 (194)第十二章 (198)【实例86】2I C总线接口的软件实现 (198)【实例87】SPI总线接口的软件实现 (200)【实例88】1-WIRE总线接口的软件实现 (205)【实例89】单片机外挂CAN总线接口 (207)【实例90】单片机外挂USB总线接口 (210)【实例91】单片机实现以太网接口 (214)【实例92】单片机控制GPRS传输 (221)【实例93】单片机实现TCP/IP协议 (223)第十三章 (229)【实例94】读写U盘 (229)【实例95】非接触IC卡读写 (234)【实例96】SD卡读写 (238)【实例97】高精度实时时钟芯片的应用 (242)第十四章 (247)【实例98】智能手机充电器设计 (247)【实例99】单片机控制门禁系统 (248)第一章【实例1】使用累加器进行简单加法运算：MOV A,#02H ;A←2ADD A,#06H ;A←A+06H【实例2】使用B寄存器进行简单乘法运算：MOV A,#02H ; A←2MOV B,#06H ; B←6MUL AB ; BA←A*B=6*2【实例3】通过设置RS1，RS0选择工作寄存器区1：CLR PSW.4 ; PSW.4←0SETB PSW.5 ; PSW.5←1【实例4】使用数据指针DPTR访问外部数据数据存储器：MOV DPTR, #data16 ; DPTR←data16MOVX A, @ DPTR ; A←((DPTR))MOVX @ DPTR, A ; (DPTR)←A【实例5】使用程序计数器PC查表：MOV Ａ, #data ;Ａ←dataMOVC A, @ A+DPTR ; PC←(PC)+1 ,A←((A)+(PC)) 【实例6】if语句实例：void main(){ int a,b,c,min;printf("\n please input three number:");scanf("%d%d%d ",&a,&b,&c);if(a<b&&a<c) printf("min=%d\n",a );else if(b<a&&b<c) printf("min=%d\n",b);else if(c<a&&c<c) printf("min=%d\n",c);else printf("There at least two numbers are equal\n");}【实例7】switch-case语句实例：void main(){ int num; printf("input one number:");scanf("%d",& num);switch(num){ case 1: printf("num =%d\n", num);break;case 2: printf("num =%d\n", num);break;case 3: printf("num =%d\n", num);break;case 4: printf("num =%d\n", num);break;default: printf("The number is out of the range\n", num);}}【实例8】for语句实例：void main(){ for(int a=10;n>0;a --)printf("%d",a);}【实例9】while语句实例：void main(){ int i=0;while(i<=10) i++;}【实例10】do…while语句实例：void main(){ int i=0;do{ i++;}while(i<=10);}【实例11】语句形式调用实例：void main(){ int i=0; while(i<=10) i++; ……Sum(); /*函数调用*/}【实例12】表达式形式调用实例：void main(){ int a,b,i=0; while(i<=10) i++; ……i=4*Sum(a,b); /*函数调用*/}【实例13】以函数的参数形式调用实例：void main(){ int a,b,c,i=0; while(i<=10) i++; ……i= max(c,Sum(a,b)); /*函数调用*/ }【实例14】函数的声明实例：void main(){ int max(int x,int y); /*函数的声明*/ int a,b,c,i=0; while(i<=10) i++; ……i= max(c,Sum(a,b)); /*函数调用*/ }【实例15】函数递归调用的简单实例：void fun(){ int a=1, result,i;for(i=0;i<10;){ i=a+I;result = fun(); /*函数调用*/}return result;}【实例16】数组的实例：void main(){ char num[3] [3]={{ ＇＇，＇#＇，＇＇},{＇#＇，＇＇，＇#＇},{＇＇，＇#＇，＇＇}}; /*定义多维数组*/ int i=0,j=0；for(;i<3;i++){ for(;j<3;j++) printf(“%c”,num[i][j]);printf(“/n”);}【实例17】指针的实例：void main(){ int a=3,*p;p=&a; /*将变量a的地址赋值给指针变量p*/printf(“%d,%d”,a,*p); /*输出二者的数值进行对比*/}【实例18】数组与指针实例：void main(){ int i=3,num[3]={1,2,3},*p;p=num; /*将数组num[]的地址赋值给指针变量p*/result =max(p,3); /*函数调用,计算数组的最大值*/}【实例19】P1口控制直流电动机实例sfr p1=0x90;sbit p10=p1^0;sbit p11=p1^1;void main (){int i, m;int j=100;int k=20;// 正快转for (i=0; i<100; i++){P10=1;for (j=0; j<50; j++){m=0;}}P10=0;for (j=0; j<10; j++){m=0}//正慢转for (i=0; i<100; i++) {P10=1;for (j=0; j<10; j++) {m=0}}p10=0;for (j=0; j<50; j++) {m=0}// 负快转for (i=0; i<100; i++) {p11=1;for (j=0; j<50; j++) {m=0;}}p11=0;for (j=0; j<10; j++) {m=0;}// 负慢转for (i=0; i<100; i++) {p11=1;for (j=0;j<10;j++) {m=0;}}p11=0for (j=0; j<50; j++) {m=0;}}第二章【实例20】用74LS165实现串口扩展并行输入口（1）函数声明管脚定义//---------------------------------------库函数声明，管脚定义------------------------------------------ #include<reg52.h>sbit LOAD=P1^7;//用P1^7控制SH/ 管脚（2）串口初始化函数UART_init()//-------------------------------------------------------------------------------------------------------------- // 函数名称：UART_init()// 功能说明：串口初始化，设定串口工作在方式0//-------------------------------------------------------------------------------------------------------------- void UART_init(void){SCON=0x10;//设串行口方式0，允许接收，启动接收过程ES=0;//禁止串口中断}（3）数据接收函数PA()//-------------------------------------------------------------------------------------------------------------- // 函数名称：PA()// 输入参数：无// 输出参数：返回由并口输入的数据// 功能说明：接收八位串行数据//-------------------------------------------------------------------------------------------------------------- unsigned char PA(void){unsigned char PA_data;LOAD=0;//当P1.7输出低电平，74LS165将并行数据装入寄存器//当中LOAD=1;//当P1.7输出高电平，74LS165在时钟信号下进行移位UART_init();//74LS165工作在时钟控制下的串行移位状态while(RI==0);//循环等待RI=0;PA_data=SBUF;return PA_data;//返回并行输入的数据}（1）函数声明管脚定义//---------------------------------------库函数声明，管脚定义------------------------------------------ #include<reg52.h>sbit a7=ACC^7;sbit simuseri_CLK=P1^6;//用P1^6模拟串口时钟sbit simuseri_DATA=P1^5;//用P1^5模拟串口数据sbit drive74165_LD=P1^7;//用P1^7控制SH/ 管脚（2）数据输入函数in_simuseri()//-------------------------------------------------------------------------------------------------------------- // 函数名称：in_simuseri()// 输入参数：无// 输出参数：data_buf// 功能说明：8位同位移位寄存器，将simuseri_DATA串行输入的数据按从低位到// 高位// 保存到data_buf//-------------------------------------------------------------------------------------------------------------- unsigned char in_simuseri(void){unsigned char i;unsigned char data_buf;i=8;do{ACC=ACC>>1;for(;simuseri_CLK==0;);a7= simuseri_DA TA;for(;simuseri_CLK==1;);}while(--i!=0);simuseri_CLK=0;data_buf=ACC;return(data_buf);}（3）数据输出函数PAs()//-------------------------------------------------------------------------------------------------------------- // 函数名称：PAs()// 输入参数：无// 输出参数：PAs _buf，返回并行输入74LS165的数据// 功能说明：直接调用，即可读取并行输入74LS165的数据，不需要考虑74LS165的// 工作原理//--------------------------------------------------------------------------------------------------------------unsigned char PAs(void){unsigned char PAs_buf;drive74165_LD=0;drive74165_LD=1;PAs_buf= in_simuseri();return(PAs_buf);}【实例21】用74LS164实现串口扩展并行输出口单片机串口驱动74LS164的程序主要包括函数声明管脚定义部分、串口初始化函数以及数据发送函数。
单片机例题

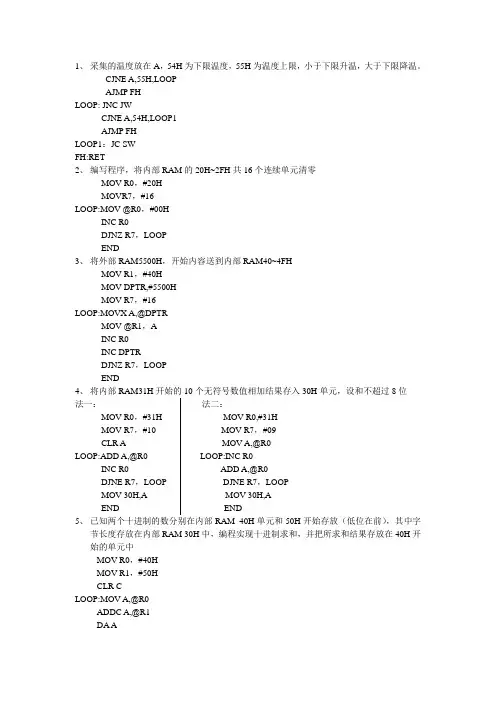

1、采集的温度放在A，54H为下限温度，55H为温度上限，小于下限升温，大于下限降温。
CJNE A,55H,LOOPAJMP FHLOOP: JNC JWCJNE A,54H,LOOP1AJMP FHLOOP1：JC SWFH:RET2、编写程序，将内部RAM的20H~2FH共16个连续单元清零MOV R0，#20HMOVR7，#16LOOP:MOV @R0，#00HINC R0DJNZ R7，LOOPEND3、将外部RAM5500H，开始内容送到内部RAM40~4FHMOV R1，#40HMOV DPTR,#5500HMOV R7，#16LOOP:MOVX A,@DPTRMOV @R1，AINC R0INC DPTRDJNZ R7，LOOPEND4、将内部RAM31H开始的10个无符号数值相加结果存入30H单元，设和不超过8位法一：法二：MOV R0，#31H MOV R0,#31HMOV R7，#10 MOV R7，#09CLR A MOV A,@R0LOOP:ADD A,@R0 LOOP:INC R0INC R0 ADD A,@R0DJNE R7，LOOP DJNE R7，LOOPMOV 30H,A MOV 30H,AEND END5、已知两个十进制的数分别在内部RAM 40H单元和50H开始存放（低位在前），其中字节长度存放在内部RAM 30H中，编程实现十进制求和，并把所求和结果存放在40H开始的单元中MOV R0，#40HMOV R1，#50HCLR CLOOP:MOV A,@R0ADDC A,@R1DA AMOV @R0,AINC R0INC R1DJNE 30H,LOOPCLR AADDC A,#00HMOV @R0，A 最高位要进1情况END6、内部RAM 30H，31H单元分别存放在两位BCD码形式表示的被减数和减数（70-28=42），两者相减后的差仍以BCD码形式存放在32H中CLR CMOV A,#9AHSUBB A,#28HADD A,#70DA AEND7、将A的低四位传到P1口的低四位，而P1口的高四位不变ANL A,#0FHANL P1，#0F0HORL P1，A8、将A的数据拆成2个半字节，分别传送到30H,31H的低四位，而30H,31H的高四位不变MOV R0，AANL A,#OFHANL 30H,#0F0HORL 30H,AMOV A,R0SWAP A。
单片机例题
(40H)=71H
ORG 0000H
LJMP MAIN
ORG 0030H
MAIN:
MOV 52H,#69H
MOV 51H,#3BH
MOV 50H,#68H
MOV 42H,#3AH
MOV 41H,#0EAH
ADD A,#0CH
MOV DPTR,#0123H
MOVX @DPTR,A
END
2.编写三字节无符号数加法程序，加数69H，3BH，68H存放在52H，51H，50H单元中，被加数3AH，E4H，09H存放在42H，41H，40H单元中，“和”存放在42H，41H，40H单元中。
MOV TMOD,#00H
MOV TH0,#63H
MOV TL0,#18H
SETB TR0
SETB EA
SETB ET0
SETB $
LP1:
DJNZ R1,LP2
CPL P3.3
MOV TH0,#63H
MOV TL0,#18H
MOV R1,#200
加数： (52H)=69H 被加数： (42H)=3AH
(51H)=3BH (41H)=E4H
(50H)=68H (40H)=09H
结果： (42H)=A4H
ORG 0000H
LJMP MAIN
ORG 000BH
LJMP TOIRQ
MAIN:
MOV TMOD,#00H
MOV TH0,#0E0H
MOV TL0,#18H
MOV R5,#0FAH
SETB EA
SETB ET0
SJMP $
单片机 c语言例题
•if(i<10)
•{XBYTE[dy+2*j]=0x30+i;}
•else {XBYTE[dy+2*j]=0x37+i;}
•i=a[j]%16;
•if(i<10)
•{XBYTE[dy+2*j+1]=0x30+i;}
•else {XBYTE[dy+2*j+1]=0x37+i;}
PC口地址（PC8155）：FEFBH
#include“reg51.h”
#include“absacc.h”
#define COM8155 XBYTE[0xfef8]
#define PA8155 XBYTE[0xfef9]
void delay（void）/*延时1ms*/
{
TMOD=0X01
TH0=(65536－500)/256；
delay（）；
}
delay（）；
delay（）；
}
}
•12．设晶振频率为12MHZ，用定时器T1中断控制两个LED以不同周期闪烁,用C语言编程实现该功能。
•#include<reg51.h>
•sbit D1=P2^0; //将D1位定义为P2.0引脚
•sbit D2=P2^1; //将D2位定义为P2.1引脚
•{a=*(add0+j);
•*(add0+j)=*(add0+i);
•*(add0+i)=a;}
•}
•}
•while(1) ;
•
•}
5：外部中断0引脚（P3.2）接一个开关，P1.0接一个发光二极管。开关闭合一次，发光二极管改变一次状态。
单片机课堂例题
D6
D5
D4
D3
D2
D1
D0
GATE
C/T
M1
M0
GATE
C/T
M1
M0
T1控制
TMOD＝10H
T0控制
中断方式：
ORG 0000H
LJMP MAIN
ORG 001BH
AJMP LOOP
MAIN: MOV TMOD，＃10H
MOV TH1，＃0FFH
MOV TL1，＃083H
SETB EA
SETB ET1
sbit K3=P1^6;
code uchar
seg7code[10]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,
0x80,0x90};
code uchar seg7bit[6]={0x01,0x02,0x04,0x08,0x10,0x20};
main()
{
KEY3接P1.6。KEY0按下个位显示“1”，KEY1按下
十位显示“2”， KEY2按下百位显示“3” KEY3按
下千位显示“4”
C4
C1
C2
30PF
30PF
X1
R14
R15
R16
R17
R18
R19
R20
R21
10k10k10k10k10k10k10k10k
U1
10uF
19
XTAL1
CRYSTAL
VREF--标准电压, DAC0832:-10V~+10V
• 分析：
DELAY: MOV
• 1VDx=51；2VDx=102
R7,#N
上升段：
单片机例题
【例4-1】片内RAM的21H单元存放一个十进制数据十位的ASCII码，22H单元存放该数据个位的ASCII码。
编写程序将该数据转换成压缩BCD码存放在20H单元。
ORG 0040HSTART:MOV A,21H ;取十位ASCII码ANL A,#0FH ;保留低半字节SW AP A ;移至高半字节MOV 20H,A ;存于20H单元MOV A,22H ;取个位ASCII码ANL A,#0FH ;保留低半字节ORL 20H,A ;合并到结果单元SJMP $END【例4-2】设变量x以补码的形式存放在片内RAM的30H单元，变量y与x的关系是:当x大于0时,y=x;当x=0时,y=20H;当x小于0时,y=x+5。
编制程序,根据x的大小求y并送回原单元。
ORG 0040HSTART:MOV A,30H ;取x至累加器JZ NEXT ;x = 0 ，转NEXTANL A,#80H ;否，保留符号位JZ DONE ;x >0 ，转结束MOV A,#05H ;x <0 ，处理Y=X+5ADD A,30HMOV 30H,A ;X+05H送YSJMP DONENEXT:MOV 30H,#20H ;x = 0 ，20H送YDONE:SJMP DONEEND【例4-3】根据R7的内容x（转移序号）转向相应的处理程序。
设R7内容为0～4，对应的处理程序入口地址分别为PP0～PP4。
START:MOV R7,#3 ;以转移序号3为例ACALL JPNUMAJMP STARTJPNUM:MOV DPTR,#TAB ;置分支入口地址表首址MOV A,R7ADD A,R7 ;乘2，调整偏移量MOV R3,AMOVC A,@A+DPTR ;取地址高字节，暂存于R3XCH A,R3INC AMOVC A,@A+DPTR ;取地址低字节MOV DPL,A ;处理程序入口地址低8位送DPLMOV DPH,R3 ;处理程序入口地址高8位送DPHCLR AJMP @A+DPTRTAB:DW PP0DW PP1DW PP2DW PP3DW PP4PP0:MOV 30H,#0 ;转移序号为0时,置功能号“0”于30H单元RETPP1:MOV 30H,#1 ;转移序号为1时,置功能号“1”于30H单元RETPP2:MOV 30H,#2 ;转移序号为2时,置功能号“2”于30H单元RETPP3:MOV 30H,#3 ;转移序号为3时,置功能号“3”于30H单元RETPP4:MOV 30H,#4 ;转移序号为4时,置功能号“4”于30H单元RET【例4-4】将内部RAM的30H至3FH单元初始化为00H。
级单片机复习例题 (有答案版)
11级单片机总复习开卷考试，可以带书和手写的作业本，笔记本，不许带打印的和复印的资料。
题型1、填空题（C语言任务1-12，在4-7题考不到的如串口）2、简答题（C语言任务1-12，在4-7题考不到的如串口）3、读程序（C语言任务1-12，在4-7题考不到的如串口）4、写程序（C语言定时器、计数器、中断参考任务4-5）5、综合（存储器扩展参考任务7）6、综合（A/D D/A扩展参考任务11-12）7、综合（键盘显示器扩展参考任务9-10）一、填空题样题：40个引脚的功能、作用p17如：●8031引脚T1的作用__________，/EA的作用________________________。
二、简答题存储器●MCS-51单片机片内RAM低128字节单元划分为哪几个区域？应用时应该如何合理有效地使用？（片内数据存储器分为哪几个性质和用途不同的区域？）（试说明8051单片机按照存储器功能和所在位置分类，并分别说明其容量。
）（8051单片机存储器的组织结构是怎样的？）●8051片内数据存储器分为哪几个性质和用途不同的区域？●51单片机有几种地址译码方式，分别说明它们的优缺点。
●C51变量有几种存储类型，分别说明它们的特点。
●单片机访问外设有哪几种方式，分别说明它们的特点。
计算机的数据传输方式分为串行传输和并行传输，试说明它们各自的传输特点、优缺点和使用场合。
三、读程序样题：1.阅读下列C语言程序，并详细解释指定位置语句的功能。
# include <reg52.h>//语句功能：包含单片机寄存器的头文件unsigned char data daData;unsigned char xdata *add_dac0832 = 0x7fff;//语句功能定义add_dac0832 指向片外地址0x7fffvoid Delay(unsigned int Delay){for( ;Delay>0;Delay--) ;}void main( ){ daData=0;while(1){ *add_dac0832 = daData; //语句功能把daData赋值给D/A进行转换delay();daData++; //语句功能_daData数值自加1_}}该段程序的功能__产生阶梯波四、编程题（定时器、计数器、中断、查询）样题：.8051采用3MHz晶振，写一个完整的程序实现从P2.1输出周期为20ms的方波，要求使用定时/计数器T1和查询方式，寄存器中任意位用“1”代。
单片机 c语言例题
单片机 c语言例题单片机 C 语言例题在单片机教学中，C 语言的例题是帮助学生理解和掌握单片机编程的重要工具。
通过例题的学习，学生可以更好地理解C语言语法和单片机的工作原理。
本文将介绍几个单片机 C 语言例题，帮助读者更好地了解单片机的应用。
例题一：LED 灯的闪烁以下是一个简单的单片机 C 语言例题，通过控制单片机上的LED 灯，实现灯的闪烁效果。
```c#include <reg51.h> // 单片机头文件// 主函数void main() {while(1) { // 循环执行P1 = 0x00; // 将 P1 置为低电平（LED 灯熄灭）Delay(); // 延时P1 = 0xFF; // 将 P1 置为高电平（LED 灯亮）Delay(); // 延时}}// 延时函数void Delay() {int i, j;for(i = 0; i < 800; i++) { // 大约延时 1 秒for(j = 0; j < 1000; j++) {}}}```在上述例题中，我们使用了一个延时函数 `Delay()`，通过循环控制LED 灯的亮灭状态，实现了灯的闪烁效果。
通过修改延时循环，可以改变灯闪烁的频率。
例题二：数码管显示数字以下是另一个单片机 C 语言例题，通过控制单片机上的数码管，实现数字的显示效果。
```c#include <reg51.h> // 单片机头文件sbit LED = P2^0; // 数码管的引脚定义// 数码管显示数字函数void Display(int num) {switch (num) {case 0: LED = 0xFC; break; // 数字0显示case 1: LED = 0x60; break; // 数字1显示case 2: LED = 0xDA; break; // 数字2显示case 3: LED = 0xF2; break; // 数字3显示case 4: LED = 0x66; break; // 数字4显示case 5: LED = 0xB6; break; // 数字5显示case 6: LED = 0xBE; break; // 数字6显示case 7: LED = 0xE0; break; // 数字7显示case 8: LED = 0xFE; break; // 数字8显示case 9: LED = 0xF6; break; // 数字9显示default: LED = 0xFF; break; // 其他情况，不显示数字 }}// 主函数void main() {int num = 0; // 待显示的数字while(1) { // 循环执行Display(num); // 数码管显示数字num++; // 数字自增if (num > 9) { // 数字大于9后重置为0 num = 0;}Delay(); // 延时}}// 延时函数void Delay() {int i, j;for(i = 0; i < 800; i++) { // 大约延时 1 秒 for(j = 0; j < 1000; j++) {}}}```在上述例题中，我们通过控制数码管的引脚，并编写了一个显示数字的函数 `Display()`，通过循环控制数码管显示不同的数字，实现了数字的切换和显示效果。
单片机课件例题
【例1.】：已知ROM中0302H 单元有一个数x，现要把它送到累加器A中，试编程。
MOV DPTR,#0300H ；立即数送DPTRMOV A,#02H ；立即数送累加器AMOVC A,@A+DPTR ；从ROM的0302单元取数送A【例2.】试编出把30h和40h单元内容进行交换。
MOV A,30H ；(30h) → AMOV 30H,40H ；(40h) → 30hMOV 40H,A ； A → 40h【例3】将20H开始的32个单元全部清0。
MOV A,#00H ;A 00HMOV R0,#20H ;R0 20H,以R0作地址指针MOV R7,#20H ;R7计数，R7 32LP1: MOV @R0,A ;将指示的单元清0INC R0DJNZ R7,LP1 ;R7 R7－1，若R7不为0则转LP1重复【例4】将外部RAM的8000H单元的内容传送至A中。
MOV DPTR, #8000HMOVX A, @DPTR【例5】有一输入设备，其端口地址为2040H，该端口数据为41H，将此值存入片内RAM 的20H单元中。
MOV DPTR,#2040HMOVX A,@DPTRMOV 20H,A执行结果为：片内20H单元的内容为41H。
【例6】已知外部RAM的88H单元有一个数x，试编程将x送外部RAM的1818H单元。
【解】：外部RAM中的数据是不能直接传送的，因此必须使用两次MOVX 指令完成此操作。
ORG 2000HMOV R0，#88H ；为8位指针赋值MOV DPTR，#1818H ；为16位指针赋值MOVX A，@R0 ；取x 到累加器AMOVX @DPTR，A ；x 送RAM的1818h单元例7：执行下列程序后,A中的内容为多少？该程序是一个查表程序。
ORG 2100H ；各指令的地址为MOV A，#09H ；2100HMOVC A，@A+PC ；2102HRET ；2103HORG 210AHTAB: DB 0C0H ；210AHDB 0F9H ；210BHDB 0A4H ；210CHDB 0B0H ；210DH运行结果：A=0A4H例8：已知，片外RAM20h单元、内部RAM20h单元分别有数x和y，试编程互将两数相交换。
单片机实验例题
实验1 LED单灯跑动ORG 0000HAJMP MAINORG 0030HMAIN:MOV A,#0FEHMOV R0,#9 ;循环九次，8个灯亮及1次灯全灭START:MOV P0,A ;输出到P0口连接的LED灯上SETB C ;置进位CRLC A;带进位左移CALL D ELAY ;延时一段时间DJNZ R0,START ;反复循环AJMP MAIN ;重新开始;延时子程序DELAY:MOV R1,#15D1: MOV R2,#100D2: MOV R3,#100DJNZ R3,$DJNZ R2,D2DJNZ R1,D1RETEND实验2****************************步进电机的驱动*************************************;FOSC = 12MHz;---------------------------------------------------------------------------------; 步进电机的驱动信号必须为脉冲信号!!! 转动的速度和脉冲的频率成正比!!!; 本步进电机步进角为5.625度. 一圈360 度, 需要64个脉冲完成!!! ;---------------------------------------------------------------------------------; A组线圈对应P0.0; B组线圈对应P0.1; C组线圈对应P0.2; D组线圈对应P0.3; 正转次序: AB组--BC组--CD组--DA组(即一个脉冲,正转5.625度) ;----------------------------------------------------------------------------------ORG 0000HLJMP MAINORG 0100HMAIN:;----------------------------正转--------------------------MOV R3,#192 ;正转3圈共192个脉冲START:MOV R0,#00HSTART1:MOV P0,#00HMOV A,R0MOV DPTR,#TABLEMOVC A,@A+DPTRJZ START ;对A的判断,当A=0时则转到STARTMOV P0,ALCALL DELAYINC R0DJNZ R3,START1MOV P0,#00HLCALL DELAY1;-----------------------------反转------------------------MOV R3,#128 ;反转2圈共128个脉冲START2:MOV P0,#00HMOV R0,#05START3:MOV A,R0MOV DPTR,#TABLEMOVC A,@A+DPTRJZ START2MOV P0,ACALL D ELAYINC R0DJNZ R3,START3MOV P0,#00HLCALL DELAY1LJMP MAIN;---------------------------转速控制-----------------------DELAY: MOV R7,#10 ;步进电机的转速M3: MOV R6,#248DJNZ R6,$DJNZ R7,M3RET;---------------------------延时控制----------------------DELAY1: MOV R4,#5 ;2S 延时子程序DEL2: MOV R3,#200DEL3: MOV R2,#250DJNZ R2,$DJNZ R3,DEL3DJNZ R4,DEL2RET;---------------------------正反转表----------------------TABLE:DB 03H,06H,0CH,09H; 正转表DB 00; 正转结束DB 03H,09H,0CH,06H; 反转表DB 00; 反转结束END实验3 8个数码管轮流显示;;重要说明：数码管在循环轮流显示的时候，喇叭跟继电器会有规律的发出声音跟吸合，;解决的办法可以将SE8(SPEAKER),SE2(RELAY)跳线设置为OFF，或者在软件上加入CLR P3.7 就可以解决ORG 0000HAJMP MAINORG 0030HMAIN:CLR P3.7 ;锁定继电器喇叭数据锁存器MOV P0,#0c0h ;送0的段码到数码管CLR P2.0 ;跟P2.0连接的那位数码管点亮CALL D ELAY ;延时SETB P2.0 ;关闭P2.0连接的数码管显示CLR P2.1 ;跟P2.1连接的那位数码管点亮CALL D ELAY ;延时SETB P2.1 ;关闭P2.1连接的数码管显示CLR P2.2 ;跟P2.2连接的那位数码管点亮CALL D ELAY ;延时SETB P2.2 ;关闭P2.2连接的数码管显示CLR P2.3 ;跟P2.3连接的那位数码管点亮CALL D ELAY ;延时SETB P2.3 ;关闭P2.3连接的数码管显示CLR P2.4 ;跟P2.4连接的那位数码管点亮CALL D ELAY ;延时SETB P2.4 ;关闭P2.4连接的数码管显示CLR P2.5 ;跟P2.5连接的那位数码管点亮CALL D ELAY ;延时SETB P2.5 ;关闭P2.5连接的数码管显示CLR P2.6 ;跟P2.6连接的那位数码管点亮CALL D ELAY ;延时SETB P2.6 ;关闭P2.6连接的数码管显示CLR P2.7 ;跟P2.7连接的那位数码管点亮CALL D ELAY ;延时SETB P2.7 ;关闭P2.7连接的数码管显示AJMP MAIN ;重新开始;延时子程序DELAY:MOV R5,#30D1: MOV R6,#100D2: MOV R7,#100DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RETEND实验4P10P11和LED显示;说明：本程序必须要把开发板上的SE2跳线设置为2-3短接;说明：P1.1键为继电器放开键P1.0为吸合键;端口定义KEY1 BIT P1.0KEY2 BIT P1.1RELAY BIT P2.6SLED_LATCH BIT P3.6 ;数码管锁存器LE脚LED BIT P0.0ORG 0000HAJMP MAINORG 0030HMAIN:CLR SLED_LATCH ;锁定数码管锁存器，数码管不输出数据。
级单片机复习例题 (有答案版)
11级单片机总复习开卷考试，可以带书和手写的作业本，笔记本，不许带打印的和复印的资料。
题型1、填空题（C语言任务1-12，在4-7题考不到的如串口）2、简答题（C语言任务1-12，在4-7题考不到的如串口）3、读程序（C语言任务1-12，在4-7题考不到的如串口）4、写程序（C语言定时器、计数器、中断参考任务4-5）5、综合（存储器扩展参考任务7）6、综合（A/D D/A扩展参考任务11-12）7、综合（键盘显示器扩展参考任务9-10）一、填空题样题：40个引脚的功能、作用p17如：●8031引脚T1的作用__________，/EA的作用________________________。
二、简答题存储器●MCS-51单片机片内RAM低128字节单元划分为哪几个区域？应用时应该如何合理有效地使用？（片内数据存储器分为哪几个性质和用途不同的区域？）（试说明8051单片机按照存储器功能和所在位置分类，并分别说明其容量。
）（8051单片机存储器的组织结构是怎样的？）●8051片内数据存储器分为哪几个性质和用途不同的区域？●51单片机有几种地址译码方式，分别说明它们的优缺点。
●C51变量有几种存储类型，分别说明它们的特点。
●单片机访问外设有哪几种方式，分别说明它们的特点。
计算机的数据传输方式分为串行传输和并行传输，试说明它们各自的传输特点、优缺点和使用场合。
三、读程序样题：1.阅读下列C语言程序，并详细解释指定位置语句的功能。
# include <reg52.h>//语句功能：包含单片机寄存器的头文件unsigned char data daData;unsigned char xdata *add_dac0832 = 0x7fff;//语句功能定义add_dac0832 指向片外地址0x7fffvoid Delay(unsigned int Delay){for( ;Delay>0;Delay--) ;}void main( ){ daData=0;while(1){ *add_dac0832 = daData; //语句功能把daData赋值给D/A进行转换delay();daData++; //语句功能_daData数值自加1_}}该段程序的功能__产生阶梯波四、编程题（定时器、计数器、中断、查询）样题：.8051采用3MHz晶振，写一个完整的程序实现从P2.1输出周期为20ms的方波，要求使用定时/计数器T1和查询方式，寄存器中任意位用“1”代。
单片机练习题及例题
单片机练习题及例题单片机课堂练习题/例题总结习题和思考题一１、一个完整的单片微机芯片内至少有哪些部件？２、根据程序存储器的差别单片机可以分为那些类型？３、单片机的主要特性是什么？它适宜于构成一个通用微机系统还是专用微机系统？为什么？习题与思考题二１、8051单片机内包含哪些主要逻辑功能部件？２、MCS-51单片机结构上有哪些主要特点？习题和思考题三１、详细描绘MCS-51单片机的存储器配置图。
２、MCS-51单片机是通过哪些方法将程序存储器和数据存储器严格分开的？３、什么是单片机的特殊功能寄存器？8051/8052各有几个特殊功能寄存器？这些特殊功能寄存器占有的地址范围？４、MCS—51单片机有哪些可直接寻址的位？５、什么是堆栈？8031的堆栈区可以设在什么地方？一般应设在什么区域？如何实现？试举例说明。
习题和思考题四1、试根据P1口和P3口的结构特性，指出它们作为输入口或第二功能输入/输出的条件。
2、MCS-51中无ROM型单片机在应用中P2口和P0口能否直接作为输入/输出连接开关、指示灯之类的外围设备？为什么？3、画出MCS-51系列单片机进行系统扩展时的三总线结构图。
课堂练习一1、8031有四个工作寄存器区，由PSW状态字中的RS1、RS0两位的状态来决定，单片机复位后，若执行SETBRS1指令，此时只能使用（）区的工作寄存器。
A、0区B、1区C、2区D、3区2.09H位所在的单元地址是（）A．02HB．21HC．08HD．20H3.单片机在进行取指令操作时，指令的地址是由（）的内容决定。
A．SPB．PCC．DPTRD．PSEN和ALE4.P1口作输入用途之前必须()。
A．外接高电平B．外接上拉电阻C．相应端口先置0D．相应端口先置15.程序计数器PC用来()。
A．存放指令B．存放上一条的指令地址C．存放下一条的指令地址D．存放正在执行的指令地址思考题1.数123可能是()。
A.二进制数B.八进制数C.十六进制数D．四进制数E.十进制数2.8031单片机内部RAM包括()A.程序存储区B．堆栈区C．工作寄存器及特殊功能区D．位寻址区E.中断入口地址区3.8051单片机CPU的主要功能有()。
单片机例题
1.例：假定（A）＝85H，（R0）＝20H，（20H）＝0AFH。
执行指令“ADD A，@R0”后，（A）＝34H ，（CY）＝ 1 ，（OV）= 1 ,（P）=1。
（理论值是134H,发生溢出）1000 0101+) 1010 1111=1 0011 01002.例：设程序执行前F0=0，RS1RS0=00B,请问机器执行如下程序后MOV A,#0FH ;A←0FH ADD A,#F8H ;PSW中各位的状态是什么？解：上述加法指令执行时的人工算式是：0000 1111B + 1111 1000B = 1 0000 0111BF0、RS1和RS0由用户设定，加法指令也不会改变其状态；均为0；PSW=C1HCY为进位标志，为1；AC为半进位标志，也为1；P为奇偶标志，也为1；3.如：设片外RAM的2000H单元中有一个数X，若要把它取入累加器A，则可采用如下程序：MOV DPTR, #2000H ;DPTR←2000HMOVX A, @DPTR ;A←X(第二条指令MOVX的助记符“X”指示DPTR中的2000H是外部RAM 地址，而不是外部ROM地址，第三章将深入讨论，如是外部ROM地址，用MOVC)4.已知（SP）=60H，（DPTR）=3456H，在执行下列指令后PUS H DPHPUS H DPL（SP）=_62H___，内部RAM（61H）=_34H_ , RAM（62H）=_56H_ 。
5.外部ROM2000H单元内容送内部RAM20H单元：MOV A，#00HMOV DPTR，#2000HMOVC A，@A+DPTRMOV 20H,A（如送R0：则最后一条指令改为： MOV R0,A）6.外部RAM0020H单元内容送内部RAM20H单元：MOV DPTR ，#0020HMOVX A，@DPTRMOV 20H,A7.．程序中执行二字节绝对调用指令“8100H ：ACALL 48FH” 后，构造的目的地址是？PC+2→PC=8102,addr0～10→PC0～10 ,PC11～15不变048FH=0000 0 100 1000 1111 B8102H=1000 0 001 0000 0010 BPC = 1000 0 100 1000 1111 B=848FH8.分支结构：假定在外部ram中有ST1、ST2、ST3、共3个连续单元，其中st1和st2中存放两个无符号二进制数，要求找出其中的大数并存放入ST3.START: CLR CMOV DPTR ,#ST1MOVX A,@DPTRMOV R2,AINC DPTRMOVX A,@DPTRSUBB A ,R2JNC BIG1XCH A,R2BIG0: INC DPTRMOVX @DPTR,ARETBIG1: MOVX A,@DPTRSJMP BIG09.循环结构：设两个10字节的无符号数分别存放在内部RAM以20H和60H开始的单元中,要求相加后的结果要求存放在以60H开始单元的数据区。
单片机例题.
一、基本结构程序
例1 假定在外部RAM中有ST1、ST2和ST3共3个连续单 元，其中ST1、ST2单元中分别存放着两个8位无符号 数，要求找出其中的大数并存入ST3单元。
分析：两个无符号数的大小比较可利用两数相减是 否有借位来判断，流程图和程序如下所示：
例1参考程序如下：
START： CLR C
2）按照上述的控制思路，我们可以方便的画出流程 图，如下图所示。
ORG 1000H
STR： MOV P1， #00000110B
WT1：JB
P1.1, WT1 ；启动？
SETB P1.3 ；电机启动
WT2：JB
P1.2, WT2 ；停止？
CLR
P1.3 ；电机停止
SJMP WT1
END
a-b （a≥0） Y=
a+b （a < 0）
解：本题关键是判a是正数，还是负数；由ACC.7便知。
ORG 1000H BR： JB ACC.7，MINUS
CLR C SUBB A，B SJMP DONE MINUS： ADD A，B DONE： SJMP ＄
END
例4、设有两个16位无符号数NA，NB分别存放在8031单片机内部 RAM的40H、41H及50H、51H单元中，当NA > NB时，将内部RAM的 42H单元清0；否则，将该单元置成全1，试编程。 解法I：因为无16位数的比较指令，所以，只能用8位数的比较
HIGHE：MOV 42H，R0 SJMP ＄ END
例5：找最大数(单字节无符号数)
编制说明 R0：存放一批数的首址指针；
R2字节数 解： MAX: MOV A，R0；存首址指针
MOV R1，A DEC R2 ；？？？ MOV A，@R1 LP0： MOV R3，A DEC R1
单片机例题
第三章1、单循环程序（1）循环次数是已知的程序例1、已知片外RAM的10H单元存放8位二进制数，要求将其转移成相应的ASCII码，并以高位在前，低位在后的顺序，依次存放到片外RAM以11H为首地址的连续单元中，试编程。
解：先将中间单元置成30H，然后判欲转换位是否为1，若是，则将中间单元内容加1；否则，中间单元内容保持不变。
通过左移指令实现由高到低的顺序进行转换。
START：MOV R2，#08H ；循环计数初值（循环次数已知）MOV R0，#10H ；地址指针初值MOVX A，@R0 ；取数MOV B，A ；暂存B中LOOP：MOV A，#30H ；将中间单元（A）置成30HJNB B.7，NA ；判断转换的二进制位为0否？INC A ；若为1，则变成1的ASCII码“31H”NA：INC R0 ；修改地址指针MOVX @R0，A ；存放转换的结果MOV A，BRL A ；作好准备，判断下一位MOV B，A ；暂存DJNZ R2，LOOP ；判断转换结束否？未完继续SJMP ＄（2）循环次数未知的程序例2、设用户用键盘输入长度不超过100字节的字符串放在8031单片机外部RAM以20H为首地址的连续单元，该字符串用回车符CR（…CR‟= 0DH）作为结束标志，要求统计此字符串的长度并存入内部RAM的1FH单元中。
解：从首单元开始取数，每取一数判断其是否为…CR‟，是则结束。
ORG 1000HSTADA DATA 20HSLANG DATA 1FHCMCR2：MOV R0，#STADA-1MOV B，#0FFHCRLOP：INC R0INC BMOVX A，@R0CJNE A，#0DH，CRLOPMOV SLANG，BSJMP ＄END2、多重循环设计循环体中还包含着一个或多个循环结构，即双重或多重循环。
例3、设8031使用12MHz晶振，试设计延迟100ms的延时程序。
3.例：编程实现P1口连接的8个LED显示方式如下：从P1.0到P1.7的顺序，依次点亮其连接的LED。
单片机第三章 例题
[例] 设单片机的P1.0口线外接一个LED电路，当P1.0输出低电平，LED亮。
编程实现控制LED亮灭。
ORG 0000HLJMP MAINORG 0100HMAIN: MOV SP,#60HSETB P1.0LCALL DELAYCLR P1.0LCALL DELAYLJMP MAINDELAY: MOV R7,#250D1: MOV R6,#100D2: DJNZ R6,D2DJNZ R7,D1RETEND[例] 应用定时器T0产生1ms定时，并使P1.0输出周期为2ms 的方波，已知晶振6MHz。
选择13位计数器，计数初值X：（213-X）*Tcy=1*10-3X=7692（00B）如何赋值TH0、TL0？TH0=0F0H，TL0=0CH判断计数结束的方法？查询方法：TF0ORG 0000HMOV TMOD,#00H ；写入方式控制字MOV TL0,#0CH ；计数初值写入MOV TH0,#0F0HSETB TR0 ；启动T0SETB P1.0LP：JBC TF0,OK ；定时溢出转移，同时清除TF0 SJMP LPOK：MOV TL0,#0CH ；计数初值写入MOV TH0,#0F0HCPL P1.0AJMP LPEND判断计数结束的方法？TF0硬件置1触发中断请求ORG 0000LJMP MAINORG 000BH ；T0中断向量LJMP INTT0 ；跳转至中断服务程序ORG 0030HMAIN：MOV SP,#60HSETB EA ；开全局中断SETB ET0 ；开T0中断SETB PT0 ；设置T0高优先级MOV TMOD,#00H ；写入方式控制字MOV TL0,#0CH ；计数初值写入MOV TH0,#0F0HSETB TR0 ；启动T0SETB P1.0SJMP $INTT0：MOV TL0,#0CH ；计数初值写入MOV TH0,#0F0HCPL P1.0RETI ；中断返回END[例] 用查询法编写串行口方式1下的发送程序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.MCS-51单片机的RS1,RS0=11时，当前寄存器R0～R7占用内部RAM( )单元。
A. 00H—07HB. 08H—0FHC. 10H—17HD. 18H—1FH2.MCS-51单片机（非增强型）有片内RAM容量( ) 。
A. 4KBB. 8KBC. 128BD. 256B3.MCS-51单片机的外部中断0中断入口地址为( )。
A. 0003HB. 000BHC. 0013HD. 001BH4.MCS-51单片机的定时器/计数器工作方式1是（）。
A.8位计数器结构B.16位计数器结构C.13位计数器结构D.2个8位计数器结构5.51单片机执行MOVC A, @A+DPTR指令时，相关的信号状态是（）。
A.PSEN有效为低电平，RD有效为低电平B.PSEN无效为高电平，RD有效为低电平C.PSEN有效为低电平，RD无效为高电平D.PSEN有效为高电平，RD无效为高电平6.下列指令不是变址寻址方式的是（）。
A.JMP@A+DPTRB.MOVC A，@A+PCC.MOVX A，@DPTRD.MOVC A，@A+DPTR7.MCS-51单片机的4个并行I/O口作为通用I/O口使用时，( )口应该加上拉电阻。
A. P0B. P1C. P2D. P38.在片外扩展一片8K的EPROM 2764需要( )根地址线。
A. 11B. 12C. 13D. 149.程序状态字PSW的( )位为1时，表示带符号数加减运算中，A产生了溢出。
A. CyB. AcC. OvD. P10.相对转移指令SJMP所能跳转的范围是( )。
A.-128～+127B.-127～+127C.-32768～+32767D.-32767～+3276811.下面可以进行位寻址的寄存器是()A. DPTRB. SPC. IP D .TMOD12.MCS-51单片机外扩存储器芯片时,4个I/O口中用作地址总线和数据总线分时复用的是（）。
A.P2口 B. P口 C. P1D. P口和P213.对某单元的部分位置位，应采用下面哪种逻辑操作（）。
A. ANLB. ORLC. CPLD. XRL14.在定时器方式下，若fosc =12MHZ,方式0的最大定时间隔（）.A. 8.192msB. 16.384msC. 65.536msD. 131.072ms15.下列指令正确的是（）。
A. MOV @R0，R7B. XCHD A，30HC. MOVX A，R3D. ADD A，R716.下列指令错误的是（）。
A. ANL 36H，#99HB. MOV C，ACC.0C. ORL P1.0，CD. JBC 20H.0，LL117.已知SJMP rel ; pc←(pc)+2+rel,若PC＝1000H，目标地址＝1052H,则rel=( ).A . 50H B. 30H C. 40H D.02H18.8051单片机有（）中断源。
A.3个B.4个C.5个 D .6个19.同级中断时，正在执行定时器0中断，能够事先中断嵌套的是（）。
A．外部1 B . 外部0 C. 定时器1 D.串行口20..若PSW.4=0，PSW.3=1，现在需要保存R1的内容，可执行( )指令。
A. PUSH R1B. PUSH @R1C. PUSH 01HD. PUSH 09H21．单片机上电复位后，SP的内容为（）。
A．00H B．07H C．0BH D．1BH22．MOVX A, @DPTR指令中源操作数的寻址方式是（）。
A．立即寻址B．寄存器寻址C．寄存器间接寻址D．位寻址23．单片机中的程序计数器PC用来（）。
A．存放指令B．存放正在执行的指令地址C．存放上一条指令地址D．存放下一条要执行的指令地址24．访问外部存储器或其它接口芯片时，做数据线和低8位地址线的是（）。
A．P3口B．P2口C．P1口D．P0口25．8051单片机若晶振频率为f osc=12MH z，则一个机器周期等于（）us。
A．1/12 B．1/2 C．1 D．226．使8051单片机的定时器T1停止计数的指令是（）。
A．CLR TR0 B．CLR TR1 C．SETB TR0 D．SETB TR1 27．下列指令能使累加器A的最高位置1的是（）。
A．ANL A，#7FH B．ANL A，#80HC．ORL A，#80H D．ORL A，#7FH28．MCS-51单片机在同一优先级里，级别最高的中断源是（）。
A．定时器T0 B．定时器T1 C．外部中断0 D．外部中断1 29．当CPU响应定时器T1的中断请求后，程序计数器PC的内容是（）。
A．0003H B．000BH C．0013H D．001BH30．下列指令正确的是（）。
A．MOV A，@R2 B．DEC DPTRC．MOV C，A D．SETB 00H31.在计算机中，表示地址通常使用（）。
A．无符号数B．原码C．反码D．补码32.关于MCS-51的堆栈操作，正确的说法是（）。
A．先入栈，再修改栈指针B．先修改栈指针，再出栈C．先修改栈指针，再入栈D．以上都不对33.当使用8051且EA=1，则可以外扩ROM（）。
A．64KB B．60K B C．58KB D．56KB34、所谓CPU是指（）。
A．运算器与控制器B．运算器与存储器C．输入输出设备D．控制器与存储器3５、MCS-51有两种读取并行I/O口信息的方法：一种是读引脚，还有一种是（）。
A．读锁存器B．读缓冲器C．读累加器A D．读存储器3６、在中断服务程序中，至少应有一条（）。
A．传送指令B．转移指令C．加法指令D．中断返回指令７、以下运算中，37.与辅助进位位AC有关的是（）。
A．二进制数B．八进制数C．十进制数D．十六进制数3８、以下运算中对溢出标志OV没有影响的运算是（）A．逻辑运算B．符号数加减法运算C．数据比较大小D．除法运算3９、串行口中断的入口地址是（）。
A．0003H B．000BH C．001BH D．0023H4０、执行指令：MOV IE，#03H后，MCS-51单片机将响应的中断有（）。
A．1个B．2个C．3个D．0个1、8051单片机片内共有___字节单元的ROM，片外最多可以寻址___KB。
2、要使8051单片机从片内的地址0000H开始执行程序。
那么EA应___。
3、外部中断请求有两种信号方式即___和___。
4、51单片机的堆栈栈顶由__来指示，复位时起始位置在___单元。
5、指令JNB P2.7，K1的作用是___。
6．MCS-51单片机内部含有：1个（）位的CPU，片内128字节的（），片内4K字节的（），可寻址的（）B外部程序存储器和数据存储器，（）个特殊功能寄存器SFR，（）个8位并行I/O口，（）个定时器/计数器。
MCS-51单片机共有（）个中断源。
7．MCS-51单片机的定时器/计数器T0有（）种工作方式，定时器/计数器T1有（）种工作方式，若采用12MHz晶振，则方式1时最大定时时间为（）ms，方式2下的最大定时时间为（）ms。
8．MCS-51单片机的中断子程序以（）指令返回。
9．假定（A）=85H，（R0）=20H，（20H）=0AFH。
执行ADD A，@R0后，累加器A的内容为（），CY的内容为（），AC的内容为（），OV的内容为（）。
10．当（RS0）=1，（RS1）=0时，R7对应内部RAM的（）字节单元。
11．若不使用MCS-51片内程序存储器，引脚/EA必须接（）。
12．用线选法扩展外部数据存储器时，若有4根高位地址线剩余，则一个外部数据存储单元最多可以有（）的地址与之对应。
13、按执行时间，8051的指令分为（）周期、（）周期和（）周期指令共三种。
14、MCS-51系统中，当PSEN信号有效时，表示CPU要从（）读取信息。
15、累加器A的内容有偶数个1时，特殊功能寄存器（）的（）位的内容为（）。
16、假定（A）=85H，（20H）=0AFH。
执行ADD A，20H后，累加器A的内容为（），CY的内容为（），AC的内容为（），OV的内容为（）。
17、MCS-51单片机的最大计数值为（）1、阅读程序：若（A）=80H，（R0）=17H，（17H）=34H，执行下列程序段后，（A）=？ANL A，#17H （A）= （1分）ORL 17H，A （17H）=XRL A，@R0 （A）=CPL A （A）=2、阅读程序：MOV A , #30HMOV B , #0AFHMOV R0, #31HMOV 30H, #87HXCH A , R0 ；(A)= ；(R0)= ；SWAP A(A)= ；四、编程1、将R0（低位）、R1（高位）中的16位带符号数求其相反数后送回。
设程序从2000H开始。
2、编写一循环程序,查找内部RAM 30H~50H单元中出现FFH个数,并将查找的结果存入51H单元。
设程序从0200H开始。
3、设符号函数为1 X>0Y＝ 0 X=0 (已知X地址为20H ， Y的地址为21H) －1 X<0设程序从0200H开始。
4.请用位操作指令编程求逻辑方程（8分）：ACCP+P=⨯+7.1PP2.30.1)1.20.(五、综合题设某单片机系统的晶振频率为6MHz，试编写利用T0产生1s定时的程序。
1、确定定时器T0的工作模式。
2、计算初值X。
3、查询式编程。
4、中断式编程。
六、存储器扩展已知1＃地址范围为：7000H～77FFH2＃地址范围为：6800H～6FFFH3＃地址范围为：5800H～5FFFH4＃地址范围为：3800H～3FFFH1、写出下面芯片哪些是EPROM，哪些是RAM，连接的区别是什么（写在图下面）2、用线选法完成下面图示的存储器连接。
（画图在卷纸上完成）P2.2 P2.1 P2.0 ALE P0 EAP2.6 P2.4 80C51 P2.5 P2.3 PSENWRRD。
