聚乙烯管道的连接技术
聚乙烯管道的连接技术一、聚乙烯管的熔接机理：聚乙烯是一种高结晶的聚合物，这种聚合物随温度的变化可分成三种状态：1、结晶态：聚合物大分子链和链段被冻结，分子失去活动能力，在受外力作用时，只能产生瞬间变形，外力除掉后，可恢复原状，是材料的正常使用状态。
2、高弹态：聚合物分子开始具备活动能力，但整个大分子链仍不能运动，在外力的作用下，能产生较大变形，外力解除后仍能缓慢恢复原状。
此时，聚合物弹性模量大大降低，力学性能变差。
3、粘流态：聚合物分子间距离增大，大分子链的活动能力增强，发生了整个分子重心位移，而产生流动，在外力的作用下整个大分子链间相互滑动，而产生变形使长链分子重新重叠和缠结，这种变形是不可逆的，在温度降低后除掉外力其长链大分子间依然可以保持这种重组状态。
4、聚乙烯管的熔接是在聚合物的粘流态下进行的，一个完整的熔接过程要经历上述三种状态的转变。
5、要获得一个合格的接口，必须满足的基本条件：（1）熔接界面必须是干净、干燥的，不干净的界面会影响分子间的相互滑动和缠结。
（2）合理的加热温度和加热时间，以保证获得足够的粘流态的融质。
（3）合适的外力，可以加剧分子变形，使得界面的分子充分地缠结。
6、电熔对接焊时其外力是靠融质获得，无需人为施加。
7、热熔对接时，外力是人为施加的，压力过小，界面间长链分子无法充分变形，无法重新重叠及缠结。
相反对接力过大，粘流态的融质都被挤出熔接界面，使界面的介质大都处在高弹态，形成假焊。
二、聚乙烯管道的连接聚乙烯一般可在190℃~260℃范围内被溶化（不同材料、牌号的溶化温度一般亦不相同）。
此时若将管材（或管件）两端溶化的部分充分接触，并保持适当的压力，冷却后便可牢固地融为一体。
聚乙烯管之间按其连接方法的不同，一般分为热熔连接和电熔连接两种。
此外在钢管与聚乙烯管之间连接还需要进行钢塑转换。
（一）热熔连接通过专用连接板被加热到210℃后，使熔接管线两端通过加热板加热熔化，同时迅速将两端贴合，通过机具保持一定的压力，冷却后达到连接的目的。
PE管之间是如何连接的？
PE管之间是如何连接的？我整理了一些连接方法与大家分享：
pe管连接根据不同的施工方法，连接主要方式有：热熔连接、电熔连接、机械连接（包括机械
压紧连
接、法兰连接和用预制钢塑过渡管件连接）。
所谓热熔连接就是使用热熔机，对接机等辅助工具，先对管材两端进行加热融化后，再热融对
接到一
起，对接时间与热熔温度都要把握准确。
电熔连接是一种比热熔连接更方便的一种连接方法，适用于架空或者对接机使用不方便时，电
熔管件分
为给水电熔管件和燃气电熔管件两种。
使用时承插入pe管两端或者一段，使用热熔机连接电熔
管件的电
容接口处，通电后管件开始融化，与pe管融合到一起。
不过由于管件价格较高，施工成本较大。
机械连接最常见的应该是法兰连接了，就是管材两端焊PE法兰根加喷塑防腐法兰钢片，两端法
兰根对接
上，中间加上橡胶垫片，使用螺栓连接拧紧，此种连接方式较为复杂，一般用于PE矿用管较多。
另一种就是钢塑过度管件的使用：
比如之前的给水管都是用的球墨铸铁或者镀锌钢管，如何转换为PE管呢？那就需要用到钢塑转
换接头，
或者内外丝管件了。
以上就是几种pe管件的连接方法。
pe管道热熔连接工艺
pe管道热熔连接工艺1. 引言大家好，今天我们聊聊PE管道热熔连接工艺。
听起来是不是有点专业？别担心，咱们把它说得简单点。
PE管道，指的就是聚乙烯管道，广泛应用于自来水、燃气等输送。
热熔连接呢，就是把两根PE管通过加热的方式，把它们“黏”在一起。
就像粘豆腐一样，嘿嘿，听上去是不是挺有意思？2. 热熔连接的原理2.1 热熔连接的过程热熔连接其实就是利用高温让管道的表面熔化，然后再把它们压在一起，冷却后就形成了一个坚固的连接。
你可以想象一下，两个小朋友在阳光下玩塑料泥，把泥捏得软软的，然后合在一起，一旦冷却，就再也分不开了，连大力士也没用！这个过程听起来简单，但可不能马虎哦。
2.2 设备与材料进行热熔连接，我们需要一些专门的设备。
首先得有一个热熔机，它就像一个小小的火炉，能把PE管加热到合适的温度。
然后，还有专用的刀具来切割管道，确保接口平整无误。
这些工具就像是我们做菜的锅碗瓢盆，缺一不可。
而PE管本身也是个讲究的东西，市面上有很多种，选择适合的很重要。
想想看，用鸡蛋做蛋糕，选对材料，才能做出好吃的呀。
3. 热熔连接的步骤3.1 准备工作在开始连接之前，我们得做好准备工作。
首先，选好合适的PE管和热熔机，确保它们的规格匹配。
然后，把管道两端清理干净，没有灰尘、油污，不然就像吃饭前不洗手，结果可想而知！接下来，我们还需要测量管道的长度，切割的时候要精准，避免“多一尺，少一寸”的情况发生。
3.2 连接过程当一切准备就绪，咱们就可以开始连接了。
首先，把管道的一端放进热熔机里，加热到所需的温度。
这个过程可不能心急，等个几分钟，看到管道开始变软，恰似新鲜的棉花糖出炉。
接着，迅速将另一根管道的端部也放入热熔机，等到它们都变得软软的，就可以迅速将两根管道的端头对接在一起。
按压个十几秒，直到冷却，这样就完成了连接！4. 注意事项4.1 质量检查哎，热熔连接虽然看似简单，但要想做到万无一失，质量检查就很重要。
连接完成后，别急着走开，咱们得仔细检查一下接头有没有漏水的情况。
pe管连接工艺
pe管连接工艺PE 管，这玩意儿在咱们生活中的应用可不少呢！比如说，在水利工程、燃气输送还有一些工业领域，都能瞧见它的身影。
那要把这 PE管给连接好，可不是一件随随便便就能搞定的事儿，这里头的门道可多啦！咱先来说说热熔连接法。
这就好比把两块拼图严丝合缝地拼在一起。
把 PE 管的两端加热到一定温度，让它们变得软软的，然后迅速地对接在一起。
这可得掌握好火候和时间，要是加热过度，管子就可能变形啦，那可就糟糕喽！就像做饭的时候火大了会把菜烧焦一样。
而且对接的时候要又快又准，要不然等温度降下来，连接效果可就大打折扣了。
再说说电熔连接。
这就像是给管子装上了一个特殊的“保险丝”。
在管子上安装电熔管件，通过电流让管件发热，从而实现连接。
这过程就像给手机充电，得保证电流稳定，不然连接不牢固，以后万一出问题，那可就麻烦大了！还有一种机械连接的方法。
这就好像给管子戴上了坚固的“手环”。
用各种机械连接件把管子紧紧地固定在一起。
不过，这连接件的选择可得小心，得和管子的尺寸、压力等相匹配。
不然就像鞋子不合脚，走两步就出问题。
在进行 PE 管连接的时候，环境也很重要哦！要是在灰尘满天、乱七八糟的地方操作，杂质跑进连接处，那能行吗？这就好比在脏兮兮的桌子上做饭，能让人放心吃吗？而且啊，操作的师傅得有足够的经验和技术。
这可不像小孩子搭积木，随便摆弄摆弄就行。
一个不小心，连接不好，那造成的损失可不小。
总之，PE 管的连接工艺可不是闹着玩的，每一个环节都得认真对待，马虎不得。
只有这样，才能保证连接的质量，让 PE 管在各种工程中发挥出应有的作用，为咱们的生活带来便利和安全。
pe电熔管件原理
pe电熔管件原理
PE电熔管件是将聚乙烯 (PE) 材料的两个管端通过电熔连接的
一种管道连接方式。
其原理是利用电熔头在管材连接处加热，使管壁熔融，然后将两个管端迅速接合，从而实现管道的连接。
具体原理如下：
1. 准备工作：首先需要保证待连接的两个管材的管径和壁厚相同。
对两个管端进行切割，确保切口面平坦。
然后清理管口，去除杂质和污垢。
2. 进行加热：将两个管端分别插入电熔头的加热套中，使管端与加热套紧密贴合。
接下来，通过电熔头提供的加热电流，使加热套中的加热线圈加热。
加热线圈产生的热量会传导到管壁上，使管壁局部熔融。
3. 接合管道：当管壁达到熔化温度时，立即将两个管端迅速接合。
可以通过一定的力量将两个管端推入彼此，使熔融的管壁互相融合，形成连接。
4. 冷却固化：将已经连接好的管道保持在静止状态，不要移动或扰动。
等待一段时间，让熔融的管壁冷却和固化。
冷却固化后的连接点具有较高的强度和密封性。
PE电熔管件的原理是利用加热使管壁熔融，并通过迅速接合
来实现管道连接。
它具有连接简便、无需额外材料、连接强度高、密封性能好等优点，广泛应用于工业管道和市政工程中。

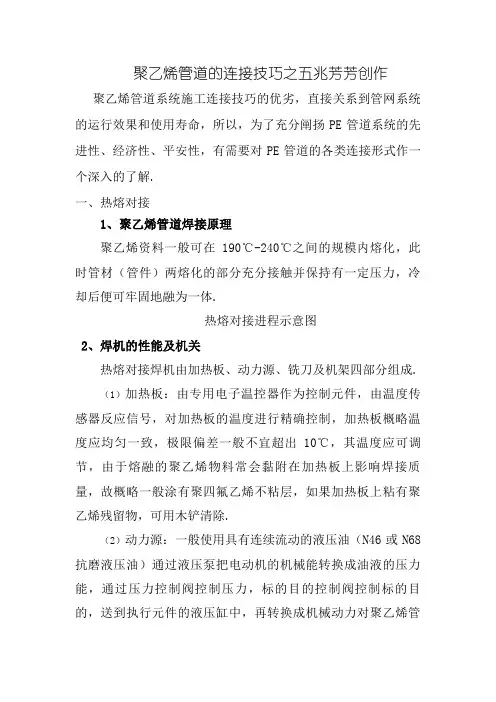

聚乙烯三种连接方式技术手册
聚乙烯管道的连接技巧之五兆芳芳创作聚乙烯管道系统施工连接技巧的优劣，直接关系到管网系统的运行效果和使用寿命，所以，为了充分阐扬PE管道系统的先进性、经济性、平安性，有需要对PE管道的各类连接形式作一个深入的了解.一、热熔对接1、聚乙烯管道焊接原理聚乙烯资料一般可在190℃-240℃之间的规模内熔化，此时管材（管件）两熔化的部分充分接触并保持有一定压力，冷却后便可牢固地融为一体.热熔对接进程示意图2、焊机的性能及机关热熔对接焊机由加热板、动力源、铣刀及机架四部分组成.（1）加热板：由专用电子温控器作为控制元件，由温度传感器反应信号，对加热板的温度进行精确控制，加热板概略温度应均匀一致，极限偏差一般不宜超出10℃，其温度应可调节，由于熔融的聚乙烯物料常会黏附在加热板上影响焊接质量，故概略一般涂有聚四氟乙烯不粘层，如果加热板上粘有聚乙烯残留物，可用木铲清除.（2）动力源：一般使用具有连续流动的液压油（N46或N68抗磨液压油）通过液压泵把电动机的机械能转换成油液的压力能，通过压力控制阀控制压力，标的目的控制阀控制标的目的，送到执行元件的液压缸中，再转换成机械动力对聚乙烯管进行前进、撤退退却、保压等动作.液压系统上装有计时器用于记实吸热与冷却时间.（3）铣刀：使用电钻为动力源经过一系列加速装置后带动刀片对管材端面进行铣削，铣削后的管材端面应与轴线垂直，为避免操纵工人搬运铣刀时误启动而造成伤害，铣刀上有庇护装置，只有将铣刀置于机架上铣刀方可启动.（4）机架：用于夹紧并固定管材并能对管材的错边量进行调整，机架的结构能便利地焊接各类管件，机架上的油缸导杆具有足够的强度和刚度.3、热熔对接焊接的工艺进程1．将焊机个部件的电源接通（380V交换电）.2．将泵站与机架用两根液压管接通.3．依照焊接工艺参数设置吸热时间和冷地时间.4．将待焊管材夹紧固定在机架上.5．将机架打开，放入铣刀并拔出定位销，将铣刀固定在机架上.6．启动铣刀闭合夹具，对管材端面进行铣削.7．当形成连续的切削时，打开夹具封闭铣刀.8．取下铣刀闭合夹具，查抄管材两端面的间隙量不得大于规则值：D<225mm时，间隙量不得大于.225mm≤D<400mm时，间隙量不得大于.D≤400mm时，间隙量不得大于.9．查抄管材轴线的对中线（其最大差值为管材壁厚的10%）.10．查抄加热板的温度是否适宜（210℃±10℃），此时加热板的红灯点亮.11．测试系统的拖动压力P0并记实.12．将加热板置于机架上，闭合夹具，设定液压系统压力为P1.P1=P0+接缝压力13．待管材间的凸起均匀高度达到要求时（见焊接参数表），将压力降为P2（近似等于拖动压力），同时按下吸热时间按钮.14．到达吸热时间，迅速打开夹具，取下加热板.15．迅速闭合夹具，在规则的时间内匀速地将压力调节到P4同时按下冷却时间按钮，P4=P0+冷却压力.16．到达冷却时间时，再按一下冷却时间按钮，压力降为0，取下焊好的管材.4、各阶段的主要目的和应注意的问题.预热阶段：这个阶段用于成立对接焊的熔融环，是在焊接准备任务完成之后（定位、铣削管端面、对接压力计较、焊接温度计较）进入，除了对管端面开始加热外，它的另一个目的是消除管端面存留的微小间隙.加热阶段：这个阶段用于使温度在资料内部扩散，形成一个熔融的区域，通常此时的压力接近于零（或只保持一个避免管端面脱离加热板的压力）.取出加热板阶段：这个阶段用于取出加热板以便使要焊接的概略相接触.这个阶段的时间越短越好，尽可能地避免热量损失或外来物（尘埃、沙粒等）落到待焊接的管端面上，引起焊接强度下降或焊接失败.焊接阶段：这个阶段是焊接端面被熔融资料的份子链在压力的作用下重新环抱纠缠组合的进程，它以成立均匀的熔接环为完成标记.冷却阶段：这个阶段是管材资料重结晶进程，在这个进程中保持一定的压力有利于资料内部份子运动，提高结晶度，从而包管管材的焊接质量.5、热熔焊接工艺设置压力计较：截面积=(外径-壁厚)×壁厚×÷1000温度设置：HDPE管材的焊接温度一般为210±10℃时间设置：焊接时间一般为管材壁厚的10倍，如管材壁厚为10mm，吸热时间为100秒，吸热时间可按照情况温度的凹凸做适当调整.6、操纵查抄、毛病及毛病的处理1）查抄焊机的供电情况2）快速接头在连接前要进行擦拭（使用煤油或汽油，然后用洁净的布擦干）；如果不在使用，一定用庇护罩罩好，避免沙子或尘埃进入液压系统，引起油路堵塞；3）在查抄系统压力为零后，方可拨下油管快速接头；4）液压系统中的液压油在机械使用满4000小时时改换一次（至少每年改换一次）；5）查抄压力表运行是否良好（指针应迟缓移动）；6）查抄铣削器切削下来的厚度（以小于0.2mm为宜）；7）查抄刀片是否良好且尖利；8）在每次焊接后，当加热板还热的时候，使用洁净的棉纺物擦拭加热板的概略；9）查抄加热板的概略状态是否良好，不允许有较深的划痕；10）使用一块尺度温度表测定温度，查抄加热板、温控器和温度表是否运行良好；11）加热板接通电源后，达到设定的温度并稳定在允许的误差规模内后，方可进行加热任务；二、热熔承插连接1、承插焊接操纵进程1）管道和接头的概略要包管清洁、无油污.2）校直待连接的管件、管材，使其在同一轴线上.3）将承插焊具加热至规则温度，把待连接的管材、管件垂直推入承插焊具的芯模内5—8秒钟.4）用均匀的力量将插口拔出承接口并且包管管材和管件在同一直线上，保持5秒钟以上，冷却至情况温度.2、焊接工艺设置若情况温度低于5℃时，加热时间延长50%3、注意事项1）热熔承插连接的焊接温度为260℃，尽量采取已经设置好温度的焊机，避免采取可调温度的热熔焊机，温度太高，会导致资料降解，影响焊接效果.2）注意庇护好焊接模头，模头上镀有不粘涂层，如果涂层被划伤，会导致塑料粘附在模头上，受热过度产生降解，影响焊接质量.3）在熔融好的管材拔出管件后，一定要注意保压，以避免塑料熔胀效应将管材弹出，影响焊接效果.三、电熔连接1、电熔连接的原理电熔连接是将预埋了电阻丝的电熔管件套在管材或管路元件上，然后通以电流，电阻丝发烧使管材与管件上的连接部位熔化，在熔胀压力的作用下连接界面两侧的份子链重新缠结，冷却后达到连接目的.2、电熔连接的步调电熔连接的操纵进程可以分为以下几个步调：1）焊接前的准备1 电熔焊机各部件确认焊机主机焊机输出插头焊接参数扫描仪2 确认电源与电熔焊机输入电源相匹配(交换220V).3 准备相应的刮削东西（刮刀）,切断东西,记号笔,卷尺等经常使用东西.2）焊接进程1 电熔焊接前必须判明将焊接的管材和管件具备可焊性(要求资料是同性同牌号).2 查抄电熔管件有无断丝,绕丝不均等异常现象.3 查抄管材概略是否有磕,碰,划伤,如划伤深度超出管材壁厚的10%,应局部切除前方可使用.4 在管材端依照需拔出管件长度用记号笔进行标注.5 刮除管材表皮(氧化皮)厚度约0.2mm并修整滑腻;刮削管材段长度应大于拔出深度,并再次对拔出深度进行标注.6 将焊机输出插头拔出管件插孔内并进行锁紧.7 用自动扫描仪对准管件条形码进行焊接参数扫描.8 确认焊接参数无误后启动焊机进行焊接.9 在焊接进程中,操纵者必须注意不雅察管件不雅察孔内熔体溢处情况.10焊接完毕,取出插头进行自然冷却.3、电熔焊机应用注意事项1）输入电压丈量电熔焊机使用前，先丈量电网或发电机输入电压，其规模在AC220V±10%之间方可正常使用.丈量办法：首先将万用表调至在AC750V档，黑表笔插COM 插孔，红表插VΩ插孔，再将交直流转换键置为丈量交换状态，将表笔辨别接触两输入端得读数.2）输出电压丈量：电熔焊机输出电压以DC±V为尺度.丈量办法：将万用表档位打在DC220V档，两测试表笔与两输出端插头接触良好，在焊机焊接ф63套筒输出稳定状态下（大约15-20秒之后）读出丈量值.如果输出电压不在规则规模内，对于最新结构的焊机调节R K3，直到丈量值合适输出电压要求，而对于老式主控板焊机作下焊机出厂编号及丈量值记实.四、法兰连接1、聚乙烯法兰连接主要是采取PE法兰头与法兰片（背压式松套法兰）.2、连接前应先将法兰盘套入待连接的聚乙烯法兰头，再将法兰头平口端与管道按热熔或电熔连接进行连接.3、两法兰盘上螺孔应对中，法兰面相互平行.螺孔与螺栓直径应配套.螺栓长短应一致，螺帽应在同一侧，紧固法兰盘上螺栓时应按对称顺序分次均匀紧固，螺栓拧紧后宜伸出螺帽1-3丝扣.4、法兰垫片材质为三元乙丙橡胶.5、法兰盘应采取钢质法兰盘，如果应用在腐化性较强的地方，法兰盘应经过防腐处理（喷塑或衬塑）.考虑以上各类连接方法，我们可以看出，其中以电熔连接最为牢固可靠，且施工便利快捷，但是电熔管件价钱昂贵，结合我国工程的应用情况，一般来说，给水管小口径主要采取热熔承插连接方法，对于燃气管道，为了包管燃气管网的平安运行，一般采取电熔连接方法，较大口径也可采取热熔对接方法，而对于大口径的PE给水管，我们则采取热熔对接连接方法.在PE管道系统中，当PE管道与金属管道系统或我属阀门连接时，小口径给水管可以采取丝扣连接方法，小口径燃气管可以采取一体钢塑过渡接头连接，大口径给水管及燃气管可以采取钢塑法兰连接.（燃气管的法兰头需采取衬塑或喷塑法兰片）.由于PE管材是以管材公称外径作为规格标识，金属管道以公称直径作为规格标识，因此在PE管与金属管材、供水附件（如阀门、消防栓等）连接时，为了使得两种连接管材的内径尽量保持一致，两种规格需要进行匹配，以下是相应的匹配表：。
PE管的四种连接方法分别适用于连接哪些管道
PE管的四种连接⽅法分别适⽤于连接哪些管道
热熔对接⽅式连接⼀般是⼤⼝径HDPE压⼒管道系统主要采⽤的连接⽅式，热熔承插连接主要是
⼩⼝径HDPE管选⽤的连接⽅式，当HDPE管道与⾦属管道等其他管道连接时，必须采⽤法兰连
接，⼩⼝径管道可以⽤钢塑过度连接。
1、热熔对接：
热熔对接是采⽤热熔对焊机来加热管端（热熔对接温度为210±10℃），待管端融化后，迅速将
其贴合，保持⼀定的压⼒，经冷却达到熔接⽬的。
尺⼨⼤于90mm的HDPE管道均可以采⽤热熔对接⽅式连接。
热熔连接
2、鞍型对接连接：
HDPE管道在应⽤过程中，经常会遇到根据实际需要，进⾏主管分接的问题。
鞍型三通可采⽤鞍
型三通可以采⽤鞍型对接⽅式连接，即采⽤鞍型对接焊机，直接在主管上连接⼀个鞍型三通，
然后采⽤配备的切⼑切割主管，这样就完成了主管的分裂，施⼯⾮常快速。
鞍型对接连接
3、钢塑法兰连接：
它与钢管以及阀门连接的时候宜采⽤法兰连接。
钢管端与⾦属法兰连接应符合相应钢管焊接的
规定。
钢塑法兰连接
4、电熔连接：
电熔连接是先将电熔管件套在管材上，然后⽤专⽤焊机按规定的参数（时间、电压等）给电熔
管件通电，使内嵌电热丝的电熔管件的内表⾯及管⼦插⼊端的外表⾯融化，冷却后管材和管件
即融合在⼀起。
其特点是连接⽅便迅速、接头质量好、外界因素⼲扰⼩、但电熔管件的价格是
普通管件的⼏倍甚⾄⼏⼗倍、（⼝径越⼩，相差越⼤）。
电熔连接。
PE管热熔对接工艺参数及流程
PE管热熔对接工艺参数及流程
PE管热熔对接工艺参数及流程
聚乙烯--PE（polyethylene）管道具有易施工,速度快,耐侵蚀,无污染,使用寿命长等特点.PE管道连接主要有两种方法：热熔连接和电熔连接.目前主管道主要采用热熔连接.热熔连接原理是将两根PE管道的配合面紧贴在加热工具上来加热其平整的端面直至熔融,移走加热工具后,将两个熔融的端面紧靠在一起,在压力的作用下保持到接头冷却,使之成为一个整体.
热熔对接工艺
加热板温度指加热板表面温度,一般用外表温度计测量.丈量温度时,要考虑环境温度的影响.设备已考虑的除外）热板温度既要保证管材端面迅速熔融,又要保证焊制管件不因温度过高而发生降解.
焊接压力加压加热压力与熔融对接压力相当.作用是对管材进行强制加热,去掉管材端面不平整的局部,使管材端面全部与加热板接触,均匀受热.
卷边高度卷边高度用于衡量加热压力作用于管材截面的时间,即加压加热的水平.
吸热压力约为熔融对接压力的1/10作用主要是防止管材回弹,使管材紧贴在加热板上,提高加热效果,减少加热时间.加热阶段的时间与焊制管件的横截面积、加热板温度、环境温度有关.
熔融对接时间指坚持熔融对接压力的时间,主要与管材的壁厚即熔融对接面积有关.
切换周期热板熔融对焊的主要过程为加热过程和焊制过程.这两个过程以热板的切换从时间上分开.切换时间过长,熔化的端面在相互接触之前将因冷却而形成一层
“冷皮”有利于PE分子链扩散.
焊接工艺流程如下：检查管材并清理管端→紧固管材→铣刀铣削管端→检查管端错位和间隙→加热管材并观察最小卷边高度→管材熔接并冷却至划定时间→掏出管材.。
pe管对接方法
pe管对接方法
PE管的对接方法有两种，分别是热熔对接和电熔对接。
1. 热熔对接
热熔对接是通过加热管材表面，使其软化并融合到一起的方式进行连接。
具体步骤如下：
1）用切割机将PE管切成所需长度，并用刀刮去表面多余的杂质。
2）使用热熔机对管材进行加热，直至管材表面呈现液态状态。
3）将两段管材连接在一起，并使其对齐，等待冷却。
4）在冷却后，检查管道连接处是否牢固，如有需要，可用扳手将其拧紧。
2. 电熔对接
电熔对接是利用电热丝将管材加热融化，使管材内部融合在一起的方式进行连接。
具体步骤如下：
1）将需要连接的管材切成所需长度，用刀清除管材表面多余的杂质。
2）将管材插入电熔焊机中，调整好工作温度、时间及压力，使其预热至规定温度。
3）插入电热丝，加热管材内部，使其软化融合。
4）切断电源，等待冷却，用扳手拧紧管材连接处，检查连接是否牢固。
pe管连接方法
pe管连接方法
1、热熔连接
热熔连接是利用热熔专用加热工具，加热两个聚乙烯管材的待连接部分，待连接部分呈热融化状态时，移走加热工具，两个热熔面就会连接在一起。
接头冷却后，即完成PE管的热熔连接。
2、法兰连接
法兰连接件的结构相对更复杂一些，主要有聚乙烯法兰连接件、背压活套法兰、螺母、螺栓、法兰片、垫片（或密封圈），主要用于连接PE管和金属管道/阀门/压力表/流量计等设备。
3、电熔连接
电熔连接利用了电阻通电加热的原理，内埋电阻丝的专用电熔管在与管件连接通电后，电阻丝加热会使连接部位熔融在一起，接头冷却后完成连接。
4、钢塑过渡接头连接
这种方法主要通过预制的钢塑过渡接头来连接PE管与金属管道，钢塑过渡接头里面有密封圈和锁紧环，一般具有很好的耐压、抗拉拔、密封性能等。
5、承插式柔性连接
这种连接一般需要在PE管材的一端焊接一个加固的聚乙烯承口，将另一个PE管的一端插入到这个承口当中。
同时压紧承口内的锁紧环和橡胶密封圈，将管材与管件连接在一起。
pe 600管的对接过程
pe 600管的对接过程
1、电熔连接：这种方法是先将电熔套在管材上，再接通电源，使电热丝熔化，等到冷却后，两管材就能熔合在一起。
2、热熔对接：将pe管放入电加温设备中，等加热时间达到后，马上将pe管取下并迅速连接即可。
3、对于这类产品来说，在进行连接时应当根据不同的接口采取对应的专用加热工具，注意不能用明火去加热，否则容易使得产品的接头出现损坏。
另。
外如果采用的是熔接方式，要尽量保持两管道之间的紧密联系，不得有缝隙，否则灰尘十分容易进入到缝隙中，从而导致出现脱落的现象。
在施工时，也要注意对其进行保护，如果说没有保护到位，可能会出现二次损坏的现象，并且这种二次损坏是不能修复的，想要修复二次损坏就只能更换一根新的管道了。
pe管焊接方法
pe管焊接方法PE管焊接是指将两根PE管材通过一定的方法进行连接，形成一条连续的管路。
PE管焊接方法大致可以分为热熔焊接、电热熔焊接和机械焊接等几种。
下面详细介绍PE管焊接方法。
一、热熔焊接1. 原理：热熔焊接是指利用PE管材本身的热塑性，在加热的条件下进行熔融，再通过外力将其压合制成一个整体的行为。
热熔焊接方法是PE管材连接方法中应用最广泛的一种方法，有很高的安全性和可靠性。
2. 设备：热熔焊接设备由加热板、机构和控制器3部分组成。
3. 操作步骤：（1）将PE管材端面用刮刀刮平、彻底清除管壁内外的油污、杂质。
（2）将PE管材分别固定好，垂直于加热板，调整两管口间距。
（3）将加热板预热到熔合温度，在预设时间之后打开夹具配合将两个端面迅速按于加热板上。
（4）热裁切：将预制的PE管材通过借助热能进行加工的方法，以达到切割制品的目的的方法。
（5）热弯曲：将PE管材在被预热至一定温度的环境下，达到所需弯曲角度及半径的方法。
电热熔焊接是将PE管材端面通过电加热的方式将其熔融，然后通过外力将其压合制成一个整体的行为。
其基本原理与热熔焊接类似，只是加热方式不同。
电热熔焊接将热源与成形器相分离，可实现加热区独立控制，使大直径管件的焊接效率更高。
（2）将PE管材端面置于加热板上，压紧压板使管材紧贴加热板，同时保持管口垂直。
（3）根据不同直径的管道规格及达到合适的接头进给量计算出加热时间，并将定时器板上定时器转盘旋到预定时间位置。
（4）加热时间到后，将电源关闭，移开压板，将焊接端口迅速压合在一起，保证焊接强度。
三、机械焊接机械焊接是通过机械方式对PE管材进行械式联接的方法。
机械焊接主要包括法兰接头、机械接头和挤出接头等几种。
机械接头主要由PE管材和机械接头两部分组成。
（1）将PE管材切断，并用刮刀刮平，将PE管口尺寸和倒角按要求制作好。
（2）将机械接头的连接端面用磨床、打磨机等工具进行加工，使其达到规定的尺寸和平整度。
pe管焊接
2012.2.11
1
概述
PE管作为一种新型管道材料现已在城市给水、 燃气等市政中得到应用，因其具有良好的柔韧 性，加工的管材可以盘成卷，便于运输；可弯 曲铺设，轻易 绕过障碍物 ，减少接头数量属 热塑性塑料，可多次加工成型，使热熔和电熔 连接成为可能 ；具有很好的 抗腐蚀性 ，埋地 不需防腐等优点，已在管道工程迅 速得到普 及，加之施工简单，维修少，使用寿命长。
2012.2.1113常见 问题 于机器上部旁边大家可注意下，塑龙焊机,侧面靠上有一 小手指粗的白色圆柱体，其里面保护的变为温度传感器） 至此大家应该明白我们做错在哪里了，关系到焊接质量焊 接工作面，机架仍处于太阳暴晒下，属于自欺欺人、掩耳 盗铃。应为我们整个工作区域采取降温措施
5）正确调整压力 压力相对过低，焊接连接量过少，熔合 面的部分熔膜不能挤出，很难形成尺寸合理的翻边，不利 于加热过程中焊接面与热板接触时产生的污染及受空气中 氧气、灰尘影响的熔膜层的排出，导致焊接质量不过关。 压力相对过大则会使熔料挤出，造成塑料熔体流向焊端的 边缘形成焊瘤刺，使熔化层的深度减少，无法形成合理的 熔膜厚度，而且会使熔合区域材料的结晶度提高，使焊缝 部位抗冲击性下降；在熔膜层过多被挤出的同时，在翻边 的根部加剧形成与管壁垂直的分子定向，产生应力集中的 力学薄弱点，容易发生破坏，这也被实际经常发生的破坏 类型所证实，严重影响焊接质量。
熔融对接压力 指垂直作用于两个对接面上的压力
自动焊机也是按如上步骤进行控制，只不过智能化而已。 现公司推广使用自动焊机，但由于操作场地限制以及特殊 管件（如阀门、碰头）又不得不使用手动焊机，而这些焊 口往往又是最容易出问题的地方，下面是一些常见问题
2012.2.11
PE管道热熔焊接工艺
PE管道热熔焊接工艺简介： PE管材有柔韧性好，耐腐蚀性强、质轻、抗冲击性能优良等特点，连接可采用热熔对接及电熔等连接方式，使管材、管件熔为一体，系统安全可靠，施工成本低，在工程应用中发展迅速。
山东PE管材有柔韧性好，耐腐蚀性强、质轻、抗冲击性能优良等特点，连接可采用热熔对接及电熔等连接方式，使管材、管件熔为一体，系统安全可靠，施工成本低，在工程应用中发展迅速。
山东陆宇在发展的历程中，积累了丰富的施工经验，今天向大家介绍一下PE管道热熔焊接工艺。
1.热熔对接的原理1.1什么是热熔对接是将塑料管材的末端利用加热板加热熔融后，相互对接融合，经冷却固定而连接在一起的方法。
1.2热熔对接主要分为五个阶段（1）预热阶段：即电热板预热卷边阶段，两管材（件）端口施加一定压力使其熔融卷边。
（2）吸热阶段：施加一个较小的压力和一定的时间使热量在所要连接的管材（件）内扩散，达到均匀吸热。
（3）转换阶段：加热板抽击阶段。
使连接管材（件）相接处的时间越短越好。
（4）焊接阶段：两管材（件）熔化端融合在一起，并施加一定压力。
（5）冷却阶段：熔合的自然冷却，注意不能有张力和机械应力。
2.焊接方法和步骤2.1焊接前的准备检查热熔机电源是否接好，铣刀是否能切削，加热板加热是否正常，机架油缸是否运行。
2.2焊接（1）将管道或管件置于平坦位置，放于对接机上，留足10-20mm的切削余量。
（2）夹紧：根据所焊制的管材、管件选择合适的卡瓦夹具，夹紧管材，为切削做好准备。
（3）切削：切削所焊管段、管件端面杂质和氧化层，保证两对接端面平整、光洁、无杂质。
（4）除污：用棉纱蘸拭酒精，对管道头部进行清洗擦拭，除去灰尘泥污等物。
（5）对中：两焊管段端面要完全对中，错边越小越好，错边不能超过壁厚的10%。
否则，将影响对接质量。
（6）加热：对接温度一般在210-230℃之间为宜，加热板加热时间冬夏有别，以两端面熔融长度为1-2mm为佳。
（7）切换：将加热板拿开，迅速让两热融端面相粘并加压，为保证熔融对接质量，切换周期越短越好。
pe管对接原理
pe管对接原理PE管对接原理PE管是一种常用的管道材料，具有耐腐蚀、耐高压、耐低温等优点，广泛应用于城市给排水、燃气、石油化工等领域。
在PE管的安装过程中，对接是一个非常重要的环节，对接质量的好坏直接影响到管道的使用寿命和安全性。
下面我们来了解一下PE管对接的原理。
PE管对接的原理主要是通过热熔连接的方式实现的。
热熔连接是将两根PE管通过加热软化管壁，使其熔融后迅速接合在一起，冷却后形成一个整体的连接方式。
这种连接方式具有连接强度高、密封性好、耐腐蚀性强等优点，是PE管连接中最常用的方式。
PE管对接的具体步骤如下：1.准备工作：将要连接的两根PE管端面切割成平整的面，确保两端面的平行度和垂直度符合要求。
2.加热：将两根PE管的端面分别放入对接机的加热板中，加热板温度一般为220℃左右，加热时间根据管径和壁厚不同而有所差异，一般为3-5分钟。
3.对接：加热后的两根PE管端面迅速取出，将其对接在一起，保持一定的压力，使其熔融后迅速接合在一起。
4.冷却：对接完成后，将连接处放置在冷却水中，使其迅速冷却，冷却时间一般为5-10分钟。
5.检查：对接完成后，需要对连接处进行检查，检查连接处是否平整、无裂纹、无气泡等缺陷，确保连接质量符合要求。
需要注意的是，PE管对接时需要注意以下几点：1.加热温度和时间要控制好，过高或过低都会影响连接质量。
2.对接时需要保持一定的压力，确保连接处熔融后迅速接合在一起。
3.连接处冷却后需要进行检查，确保连接质量符合要求。
4.对于大口径PE管的对接，需要使用专业的对接机和工具，确保对接质量。
PE管对接是PE管安装中非常重要的一个环节，需要严格按照对接原理进行操作，确保连接质量符合要求，从而保证管道的使用寿命和安全性。
pe管焊接方法
pe管焊接方法
PE管焊接方法
PE管是一种常用的管材，广泛应用于城市燃气、自来水、污水处理等领域。
在PE管的安装过程中，焊接是非常重要的一个环节，对PE管的连接质量和管道的使用寿命都有着至关重要的影响。
因此，了解PE管焊接方法是非常必要的。
PE管的焊接方法主要分为热熔焊接和电熔焊接两种。
其中，热熔焊接是较为常用的一种方法，其原理是利用加热使管材软化，然后将两个管材接头连接在一起。
电熔焊接则是利用电热加热将管材表面熔化，然后将两个管材接头连接在一起。
热熔焊接方法主要包括手工热熔焊接和机器热熔焊接两种。
手工热熔焊接适用于小型管道的焊接，其操作简单，需要用到手持式PE管焊接机。
机器热熔焊接适用于大型管道的焊接，其操作需要用到大型PE管焊接机，具有高效率和高精度的优点。
电熔焊接方法主要包括手工电熔焊接和机器电熔焊接两种。
手工电熔焊接适用于小型管道的焊接，其操作简单，需要用到手持式PE管焊接机。
机器电熔焊接适用于大型管道的焊接，其操作需要用到大型PE管焊接机，具有高效率和高精度的优点。
在PE管的焊接过程中，需要注意以下几点：
1. 焊接前需将管材表面清洁干净，以保证焊接接头的质量。
2. 焊接时需掌握合适的加热时间和加热温度，以免损坏管材或影响焊接接头的质量。
3. 焊接时需掌握合适的焊接压力，以确保焊接接头的牢固性。
4. 焊接后需进行检测，以确保焊接接头的质量和管道的安全性。
PE管的焊接方法是非常重要的，对管道的使用寿命和安全性都有着至关重要的影响。
因此，在进行PE管焊接时，需要严格按照操作规范进行，以保证焊接接头的质量和管道的安全性。
pe管的焊接方法
pe管的焊接方法PE管是一种高密度聚乙烯管道，广泛应用于城市自来水、燃气、热力、卫生等领域，其特点是具有较高的耐腐蚀性、耐化学性、耐疲劳性、耐冲击性等优点。
对于PE管的焊接方法，主要有以下几种：1. 热熔焊接方法热熔焊接是目前最主要的PE管焊接方法，其原理是利用高频电加热或高热量加热将两端PE管熔化并在一起形成整体。
这种焊接方法要求不仅要掌握熔化温度，还要正确选择焊接时间和焊接压力。
热熔焊接可以分为手动热熔焊接和机械热熔焊接两种。
手动热熔焊接：手动热熔焊接需要一定的操作经验，其操作流程如下：（1）用清洁布将PE管外表面清洁干净；（2）将PE管两端用打磨机或者到椭圆机上加工成V型坡口，坡口的深度和角度要求符合规定；（3）将坡口对齐，用PE管对齐器对齐；（4）用热风枪或电热板热熔坡口，注意不能超时或太短时间；（5）提起热熔棒后，迅速把管子插入坡口当中，保持10秒钟左右（时间因棒径、厚度的不同而异）；（6）待热熔坡口冷却后，用带压测试仪测压，直到在规定的时间内压力不降为止；（7）用切管机切除冷却掉的熔料。
机械热熔焊接：机械热熔焊接是一种自动化程度高的热熔焊接方法，其操作流程简单，效率高。
机械热熔焊接主要由以下几个步骤组成：（1）PE管两端经过加工后被固定在机器上；（2）热风折弯器预热坡口和管端部分；（3）机器夹住管子，然后用热风折弯器加热坡口和管端部分，以便将它们熔化；（4）热熔棒移动到管端，将管子焊接在一起；（5）焊接完成，从机器上取下管子压力测试。
电熔焊接是一种在管道两端切割后，通过电热把管子加热到熔化温度，使管道连接在一起的焊接方法。
该方法主要适用于直径较大、壁厚较厚的PE管材。
电熔焊接有按线熔焊和按托熔焊两种方法。
按线熔焊需要一定的操作技巧，而按托熔焊则可以通过机械自动完成焊接。
热电偶焊接是一种用带有热电偶的加热板或者热风枪将管道加热至熔化点，并利用机械加压，形成一个完整的焊缝的方法。
热电偶焊接的优点是焊接强度高，但需要较高的专业水平和严格的操作规范。
学到了，聚乙烯PE管原来可以这样连
学到了，聚乙烯PE管原来可以这样连华亚聚乙烯管的尺寸范围在16毫米至1000毫米之间，这些管材可通过各种方法进行连接。
包括机械连接和一系列的热融合程序。
不过由于聚乙烯材料的性质，不能使用基于粘合剂的系统。
热熔是指加热接合面的聚乙烯材料，在严格控制的压力下将熔化的表面合在一起，并将表面固定在一起，直到接合处冷却。
在所有热熔工艺中，现场管道连接只能由经过培训的操作员使用经过适当维护和校准的熔接机进行。
焊接前必须确定聚乙烯材料的熔接兼容性。
对接熔接一般适用于尺寸范围为90毫米至1000毫米的聚乙烯管材，用于管材、管件和末端处理的连接。
对接熔接可提供同质的接头，具有与管材和管件材料相同的性能，并能抵抗纵向负荷。
对接熔接机需要足够坚固，以便在严格的公差范围内对准和加压管端，并在要求的参数公差范围内对连接面进行加热和加压。
对接熔接过程包括以下步骤，原理如图所示：1.使用旋转切割器对管道的端面进行修剪，以去除所有粗糙的端面和氧化层。
修剪后的端面必须是方形且平行的。
2.通过在压力下与加热板接触，对聚乙烯管材的端部进行加热。
加热板必须清洁、无污染，并保持在规定的表面温度范围内。
保持接触，直到在管材两端形成均匀的加热，然后将接触压力降低到热浸压力的较低值。
然后保持接触，直到经过适当的热浸泡时间。
3.然后收回被加热的管端，并取下加热板。
然后将加热的聚乙烯管材两端合在一起，并均匀地加压至焊接压力值。
然后将这一压力保持一段时间，以便进行焊接，并使熔合的接头冷却到环境温度，从而形成完整的接头强度。
在此冷却期间，接头必须保持不受干扰并处于压缩状态。
在任何情况下，都不能用冷水喷洒接头。
必须将管道安装在焊接机中，用酒精清洗两端，以去除每个管道端部约75毫米范围内的所有污垢、灰尘、湿气和油腻的薄膜，包括内径和外径面。
所采用的时间、温度和压力组合取决于聚乙烯材料等级、管材的直径和壁厚，以及所使用的熔接机的品牌和型号。
最终的焊道应完全滚压，无麻点和空隙，尺寸正确且无变色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
pe管对接原理
PE管对接原理是指在PE管的安装过程中，如何实现管段之间的连接。
PE管作为一种高密度聚乙烯管材，具有轻质、耐腐蚀、耐压强度高等优点，广泛应用于城市供水、燃气、电力、通讯等领域。
在管道工程中，PE管的对接是一个重要环节，其连接方式直接影响整个管道系统的质量和安全性。
PE管对接原理主要包括以下几个方面：
1.热熔对接：采用专业的热熔设备将PE管热熔连接，将两个管段的材料熔化后快速连接，这种连接方式密封性好，连接强度高，适用于直径较大的PE管。
2.机械对接：采用专业的机械连接器将两个PE管段连接，这种连接方式适用于较小直径的PE管。
3.电熔对接：将PE管接口制备好后，在接口处施加电压，使管材熔融，并通过压力将两个管段连接起来。
这种连接方式适用于较小直径的PE管。
4.螺纹连接：采用专业的螺纹连接器将两个PE管段连接，这种连接方式适用于较小直径的PE管。
以上是PE管对接原理的基本内容，通过合理选择对接方式和对接技术的掌握，可以确保PE管道系统的安全可靠性和长期稳定性。
- 1 -。
