电梯控制系统说明及方案(tcp联网)

电梯楼层控制系统方案编制单位：联系地址：邮箱：公司网站：全国免费服务电话：目录第一章公司简介 (3)第二章品牌及产品优势 (4)第三章电梯楼层控制系统描述 (5)第四章系统设计 (8)第五章电梯楼层控制系统示意图 (10)第六章电梯楼层控制系统设备组成 (13)第七章配套软件综述 (17)第八章公司简介和资质证书 (21)第九章施工、培训、服务 (22)第十章设备清单与部分工程案例 (24)第一章公司简介安防行业知名门禁梯控供应单位，是我国较早从事非接触式IC卡应用产品研究开发、组织生产、推广销售及服务为一体的安防设备高新科技类企业.作为国内领先的安防设备领导厂商之一，一直致力于打造民族安防品牌，使中国安防设备屹立于世界品牌之林。

强大的公司实力公司在创立最初，重视产品的开发，并统一意识走产品开发、创新路线。

公司产品从设计开始就严格执行ISO9001标准，严把质量关。

公司具有优秀的开发团队，具备完善的软件和硬件的开发设计能力，可为各种应用场所提供全面的系统解决方案，并对外提供二级开发包。

完善的产品体系经过多年的研发创新，陆续开发出完善的门禁梯控产品体系，主要包括：门禁梯控系统软件、门禁控制器、电梯楼层控制器、门禁一体机、门禁读卡器、梯控专用读卡器、电子锁及其他门禁梯控配套设备，形成比较完善的产品体系，更加方便工程需求，更加方便服务广大工程商。

健全的质量管理体系产品先后获得国家公安部的安防型试检测（）；企业生产标准登记备案；广东省电子产品检测证书。

覆盖全国的销售、服务网络属下北京、上海、哈尔滨、吉林、沈阳、天津、济南、乌鲁木齐、石家庄、太原、西安、郑州、合肥、武汉、长沙、南京、杭州、厦门、福州、大连、重庆、成都、昆明、南宁、贵阳、兰州等一级城市营销服务机构。

并开通全国免费服务电话：，为客户得到周到、全面的服务提供保障。

大量的典型案例各系列产品广泛运用到银行、监狱、军队、机场、公检法、交通、中高档住宅商业社区、大型工厂、国企、石油、化工、政府部门、酒店等领域的数千个工程项目中得到应用，并远销海外多个国家和地区，得到国内外客户的认可。

并成为多个行业的首选品牌。

专业的服务体系提供一流的服务、专业的技术。

先进稳定的产品和成熟的解决方案是我们公司追求的目标。

第二章品牌及产品优势本方案中所使用的门禁梯控产品全部为自行开发生产的品牌门禁系统，作为专业的门禁梯控制造厂家，在产品研发、生产制造、质量控制及技术服务方面具有明显的竞争优势：产品研发：公司严格遵循ISO9001质量控制体系所规范的流程进行设计和生产，始终保持产品的先进性、一致性、和稳定性，并通过相关的质量检测和认证。

生产制造：公司从材料选材、工艺设计、产品内部检测、生产流程等进行详细的规范的质量管理控制。

自主知识产品:产品全部为自主研发，拥有完全的知识产权，具备软件研发设计、硬件研发设计的实力。

并且享有多项国家认证。

产品功能方面：☞高速运算电路设计硬件核心处理器采用国际顶尖品牌PIC系列单片机，运算速度快，存储容量大，识别用户速度快，刷卡后瞬间开门，驱动能力强，可靠性高，特别适用于可靠性要求高、速度要求快的公共场合。

☞大容量非易失性存储电路设计采用先进的类似于U盘的Flash存储技术，信息永不丢失。

市面上有些门禁控制器还采用以前的存储技术，用外接小电池维持数据和时钟信息，一旦电池振动、无电、受到电流冲击，存储的信息（权限、记录、时间）丢失极其频繁。

☞防死机内置看门狗电路和自检电路设计在通电前提下，电路会不断检测系统是否运行正常，如果系统运行发生故障，系统自动重新启动。

☞实时时钟防丢失精准电路设计采用“精工”技术的内置锂电池时钟模块，时钟精度高，无需经常校准。

☞三级防雷防浪涌电路设计（突波过压保护）采用高级别三级防雷设计，5000V感应雷连续50次打不坏，相应的防浪涌防突波防过压的指标也在较高档。

☞大负载继电器输出电路设计可以外接除电锁外更大电流负载，以应用到门禁以外的权限控制领域。

☞报警输出及消防联动扩展板电路设计可外接扩展板实现门长时间为未关闭报警、非法闯入报警、被胁迫报警、智能联动、收到消防信号自动打开门同时驱动外部报警器便于逃生等功能，满足门禁高端用户的需求。

☞防错接电路设计系统在很多工程商施工容易出错的地方进行了大量的防错接设计，例如：读卡器电源接反或短路，读卡器的数据线不小心接了电源，甚至485通讯线不小心接了交流电等。

无需更换保险，无需返厂维修，将错误的接线解除，重新接好即可。

保证了施工周期，降低了施工成本。

第三章电梯楼层控制系统描述●系统综合描述随着社会的进步和发展，人们的生活方式发生着深刻的变化。

城市高层、中高层大厦的兴起是电梯楼层控制系统引起的现象之一。

城市高层建筑的兴起给人们的生活带来极大空间的享受，但是高楼的智能管理给物业和管理处带来了极大的不便。

这种不便迫使人们去寻找高技术的有效手段去解决。

智能化的电梯楼层控制系统就是适应这一时代需求的高技术产物。

这不仅可以有效地解决高层建筑电梯的混乱，而且可以促进高层建筑的正规化建设和管理，同时也尽可能地减少业主防盗的忧虑。

易于与其它智能化系统组合成更强大的综合性系统，适各种综合方式的高级管理。

根据以上市场的需求，我公司投入大量的经费、市场调研、研发力量投入开发了电梯楼层控制系统，经过几年的市场运作、改进开发、现已形成成熟产品，达到了接近零售后的目标。

采用全新设计，主机和读卡头分体、精美外观，防水防砸防拆，高可靠性能，抗静电干扰，完全的解决了和电梯一块运行时，稳定性差、易受干扰、发卡不方便、易被恶意用户损坏等一系列问题。

整套电梯楼层控制系统是本公司自主研发生产，采用优质的进口芯片、元器件等，引进国外先进技术，从而保证了产品的质量，强大的实力、完善的售后体系，也给客户的后续使用带来的极大的便利。

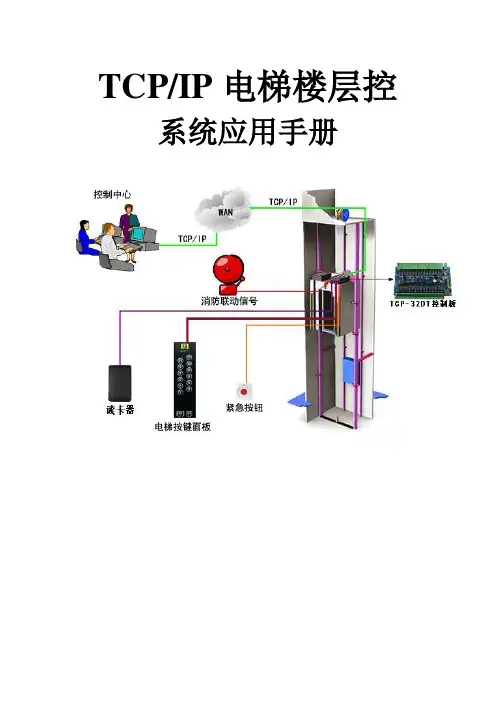

这套系统的工作机理是：在电梯轿厢内安装一个射频卡读卡器，电梯轿顶安防电梯楼层控制器以及机箱电源，电梯楼层控制器控制电梯的原理是控制电梯的按钮线路，将按钮线路上增加一个开关，然后通过读卡器刷有效卡将开关闭合，电梯按钮线路接通后便可正常运行电梯，但如果刷非法卡或不刷卡，电梯按钮线路为断开状态，无法选层，从而便达到了控制电梯楼层使用的效果。

●现场情况简述写字楼是一个高级办公写字楼区，一共由六栋主楼组成，标记为A、B、C、D、E、F，每栋大楼有18层，每栋大楼的大堂内有四部电梯，每部电梯都需要做刷卡限制，无卡人员需要在大堂保安处登记申请由保安刷卡方可使用电梯。

用户具体要求如此：☞不同公司人员的卡片可以设置不同的楼层权限，员工只能刷卡到达公司所在的楼层，其他楼层无法选择；保安以及管理人员有全部楼层的权限。

☞管理中心可以设置每部电梯可使用的时间，例如，大楼上班时间为早上7点-晚上22点，那么电梯的使用也限制为这个时间段内可以使用，其他时间电梯无法使用。

☞电梯使用高峰期，管理中心可将电梯楼层控制板设置为常开，上下班员工无需刷卡即可使用电梯，但是高峰时间过后电梯使用必须通过刷卡，否则无法使用电梯选层。

例如，每个公司员工上班一般集中在早上的8点-9点，下班时间集中于下午的5点-6点，在这两个时间段内使用电梯的频率非常高，所以，在这两个时间段内最好可以让电梯不受控制板控制，直接可以选层，但这两个时间段过后，所有人员使用电梯必须通过刷卡。

☞管理中心可以采集查看电梯使用的刷卡记录，如果出现异常情况，可以采取应急措施。

☞电梯楼层控制器若出现问题，能通过某些方式将电梯楼层控制板与电梯原系统完全隔离，电梯能正常运行，系统不会瘫痪。

☞电梯楼层控制系统需要符合消防规范，有消防联动接口。

●系统解决方案对于办公楼管理中心的要求，结合电梯控制系统的特点，建议客户采用JH20联网电梯楼层控制系统，对具体要求做如下解决方案：☞灵活的权限设置电梯楼层控制系统可以根据不同人员的需要设置对应的权限，一张卡可以设置单层或者多层的权限，管理人员以及保安可以设置全部楼层权限，而且权限设置界面简单明了，方便操作方便管理。

☞灵活的时间组管理电梯楼层控制系统可以根据电梯使用的时间设置控制器的关闭以及开启时间段，极大地方便了管理人员对电梯使用的管理，既环保又节省资源。

☞常开时间段设置电梯楼层控制系统可根据电梯使用高峰期设置控制板的常开时间段，让电梯在高峰期处于不受控制器控制状态，可按照正常使用运行。

过了高峰期之后，电梯重新回到控制状态，若不通过刷有效卡，电梯将无法使用，从而达到了节约资源的效果。

☞记录查询电梯楼层控制板内可存储高达十万条的刷卡记录，管理中心需要查看刷卡记录时，只要通过软件将控制板的数据采集到软件上便可查询每个时间点的刷卡情况。

☞断电复位功能电梯楼层控制系统自带断电复位功能，如果电梯楼层控制板出现问题之后，电梯无法收到控制板的正常控制，那么管理员可通过切断电梯楼层控制板的电源的方法来将电梯恢复到原始的运行状态，无需刷卡正常运行。

这个功能作用是为了当电梯楼层控制板受到外接影响出现问题时可以作应急处理，不会导致电梯瘫痪，影响公司员工正常上下班。

☞消防联动接口电梯楼层控制系统具有消防联动接口，当火警信号输送到电梯楼层控制器的火警接口，电梯楼层控制系统将脱离电梯控制，还原电梯原有系统运行，绝对不会影响电梯系统火警紧急启用功能。

●项目软件使用功能☞时间组模块：该模块可对自主设置电梯刷卡模式（包括刷卡、刷卡加密码、刷卡或密码、密码），使用时间段，更方便管理员对电梯的人性化管理。

☞定时开梯功能：该功能可以实现设置时段释放电梯楼层控制的功能，在常开时间段内，控制板将不受控制系统控制，按原有功能运行。

第四章系统设计●设计原则以人为本“人”是单位管理的主体，系统设计应紧紧围绕着人们的实际需求，以实用，简便，经济，安全的原则，同时照顾到不同职务层次，不同部门的需要，满足管理这一特定使用功能。

适用性门禁系统的功能应符合实际需要, 不能华而不实。

如果片面追求系统的超前性, 势必造成投资过大,离实际需要偏离太远。

因此, 系统的实用性是首先应遵循的第一原则。

同时，系统的前端产品和系统软件均有良好的可学习性和可操作性。

特别是可操作性（便捷性）,使具备电脑初级操作水平的管理人员，通过简单的培训就能掌握系统的操作要领，达到能完成值班任务的操作水平。

先进性在保证稳定性、实用性和便捷性的前提下，门禁产品应该具备一定的先进性，以保证在今后的数年内不会被淘汰，并且可以满足门禁使用中的要求和需求。

稳定性由于门禁系统是一项不间断长期工作的系统，并且和我们的正常生活和工作息息相关，所以系统的稳定性显得尤为重要。

要求该产品系统要有五年以上市场的成功应用经验，拥有相应的客户群和客户服务体系。

实施的可行性以现有的成熟产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，并考虑行政主管部门归位管理的要求，使设计的方案现实可行。
