防雷检测一类二类三类
1级2级3级防雷划分
1级2级3级防雷划分（1）一级防雷1）凡制造、使用或贮存炸药、火药、起爆药、人工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
2）具有0区或10区爆炸危险环境的建筑物。
3）具有1区爆炸危险环境的建筑物，因电火花而引起爆炸，会造成巨大坡坏和人身伤亡者。
（2）二級防雷1）国家级重点文物保护的建筑物。
2）国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。
3）国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物。
4）制造、使用或贮存爆炸物质的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
5）具有1区爆危险环境的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
6）具有2区或11区爆炸危险环境的建筑物。
7）工业企业内有爆炸危险的露天钢质封闭气罐。
8）预计雷击次数大于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物。
9）预计雷击次数大于0.3次/a的住宅、办公楼等一般性民用建筑物。
（3）三级防雷1）省级重点文物保护的建筑物及省级档案馆。
2）预计雷击次数大于或等于0.012次/a，且小于或等于0.06次/a的部、省级办公建筑物及其重要或人员密集的公共建筑物。
3）预计雷击次数大于或等于0.06次/a，且小于或等于0.3次/a 的住宅、办公楼等一般性民用建筑物。
4）预计雷击次数大于或等于0.06次/a的一般性工业建筑物。
5）根据雷击后对工业生产的影响及产生的后果，并结合当地气象、地形、地质及周围环境等因素，确定需要防雷的21区、22区、23区火灾危险环境。
6）在平均雷暴日大于15d/a的地区，高度在15m及以上的烟囱、水塔等孤立的高耸建筑物；在平均雷暴日小于或等于15d/a的地区，高度在20m及以上的烟囱、水塔等孤立的高耸建筑物。
注：耐雷水平雷击线路时，其绝缘尚不至于发生闪络的最大电流幅值或能引起绝缘闪络的最小雷电流幅值，（电气设备或其他设备能承受的最大雷电流冲击而不至于损坏时的电流）单位为kA。
建筑物防雷装置检测技术规范(GBT21431-2015)
注：接地的目的是：a.使连接到地的导体具有等于或 近似于大地（或代替大地的导电体）的电位；b.引导入地 电流流入和流出大地（或代替大地的导电体）。
接地的种类
1、防雷接地：（30，10，10Ω）
为把雷电迅速引入大地，以防止雷害为目的的接地。 防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻 应符合其最小值要求。
5.插入损耗
由于在传输系统中插入了一个SPD所引 起的损耗。它是在SPD插入前传递到后面的 系统部分的功率与SPD插入后传递到同一部 分的功率之比。插入损耗通常以dB（分贝） 表示。
6.耐冲击电压额定值Uw
220/380V三相系统各种设备耐冲击过电压额定值
设备的位置
耐冲击过电压类别 耐冲击电压额定值
建筑物防雷装置检测技术规范 （GB/T 21431-2015）
甘肃无为防雷技术有限责任公司 2018年12月
（李磊：13893428204）
●了解内容
建筑物与构筑物
所谓构筑物就是不具备、不包含或不 提供人类居住功能的人工建造物，比如水 塔、水池、过滤池、澄清池、沼气池等。
一般具备、包含或提供人类居住功能 的人工建造物称为建筑物 。
7.1 等电位连接的基本要求 1) 62305-3中：钢结构的电气连续性由焊接、
夹接、搭接和绑扎来保证，重叠部分为Φ的20倍。 2)在自然连接不能获得电气连续性的地方，
采用导线连接 3)在用导线连接不可行的地方，采用SPD连
接
7.2 等电位连接的检查和测试 62305中规定：电气连续性测试，最上部和地
2、交流工作接地 （4Ω）
将电力系统中的某一点，直接或经特殊设备与大地作金属连接。 工作接地主要指的是变压器中性点或中性线（N线）接地。N线必须 用铜芯绝缘线。在配电中存在辅助等电位接线端子，等电位接线端子 一般均在箱柜内。必须注意，该接线端子不能外露；不能与其它接地 系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与PE线连 接。
防雷一类二类三类建筑标准
防雷一类二类三类建筑标准摘要：1.防雷建筑的分类2.一类防雷建筑的标准3.二类防雷建筑的标准4.三类防雷建筑的标准正文：防雷建筑是指在建筑物设计、施工和使用过程中，采取防雷技术措施，以防止雷电对建筑物及其内部设备造成损害的建筑物。
根据建筑物的重要性、使用性质和雷电活动强度，防雷建筑分为一类、二类和三类。
下面分别介绍这三类防雷建筑的标准。
一类防雷建筑是指对雷电防护要求最高的建筑物。
这类建筑物包括国家级重点文物保护单位、国家级的政府机关、重要的通信枢纽、重要的军事设施等。
一类防雷建筑的标准如下：1.建筑物的防雷设计应符合国家标准《建筑物防雷设计规范》的要求。
2.建筑物的防雷措施应包括接闪器、引下线、接地装置和防雷等电位连接等。
3.建筑物的主要设备和管道应采取防雷保护措施。
二类防雷建筑是指对雷电防护要求较高的建筑物。
这类建筑物包括省级重点文物保护单位、省级政府机关、重要的科研机构、重要的商业建筑等。
二类防雷建筑的标准如下：1.建筑物的防雷设计应符合国家标准《建筑物防雷设计规范》的要求。
2.建筑物的防雷措施应包括接闪器、引下线、接地装置等。
3.建筑物的主要设备和管道应采取防雷保护措施。
三类防雷建筑是指对雷电防护要求一般的建筑物。
这类建筑物包括一般民用建筑、工业建筑等。
三类防雷建筑的标准如下：1.建筑物的防雷设计应符合国家标准《建筑物防雷设计规范》的要求。
2.建筑物的防雷措施应包括接闪器、引下线、接地装置等。
3.建筑物的主要设备和管道可根据需要采取防雷保护措施。
总之，防雷建筑的分类和标准主要根据建筑物的重要性、使用性质和雷电活动强度来确定。
防雷检测收费标准
350元
（3）
机房面积41-70平方米
个
500元
（4）
机房面积71-100平方米
个
800元
（5）
机房面积101-150平方米
个
1100元
（6）
机房面积﹥150平方米
个
1500元
（7）
无线市话基站
个
150元
（8）
移动通信基站
个
600元
五
防雷装置定期安全检测
一、电梯接地电阻检测、土壤电阻率测试、防雷电波侵入检测、SPD劣化检测收费参照防雷电感应（静电）装置检测标准收取。
3
避雷带（避雷网格）检测
每栋计1个测点
4
引下线检测
见备注2
5
玻璃幕墙防雷检测
每10m×10m计1个测点
6
天线塔防雷检测
每座计1个测点
7
高杆路灯防雷检测
每杆计1个测点
8
金属旗杆接地防雷检测
每杆计1个测点
9
户外独立广告牌防雷检测
见备注3
10
烟囱、水塔防雷检测
每个计1个测点
11
侧击雷防雷检测
见备注4
12
天面金属物防雷检测
4、高压电力线进线方式、避雷线长度、SPD安装数量及位置、变压器SPD安装、变压器接地电阻检查检测。
5、低压电缆进线方式、走线方式、SPD安装数量、参数及位置检查检测。
6、信号线种类、进线方式 、屏蔽层及空线对接地、SPD安装、光纤屏蔽层及加强芯接地检查检测。
7、机房内各种金属管道、电缆屏蔽层、机房内走线架、设备外壳、屏蔽槽、金属门窗、吊顶等进行等电位连接检查检测。
二、设计方案总评：1、设计方案是否符合防雷技术规范、技术标准要求，2、防雷设计方案会审，3、防雷设计方案分析评估，4、防雷对策及措施，5、编制《防雷装置设计审核意见书》。

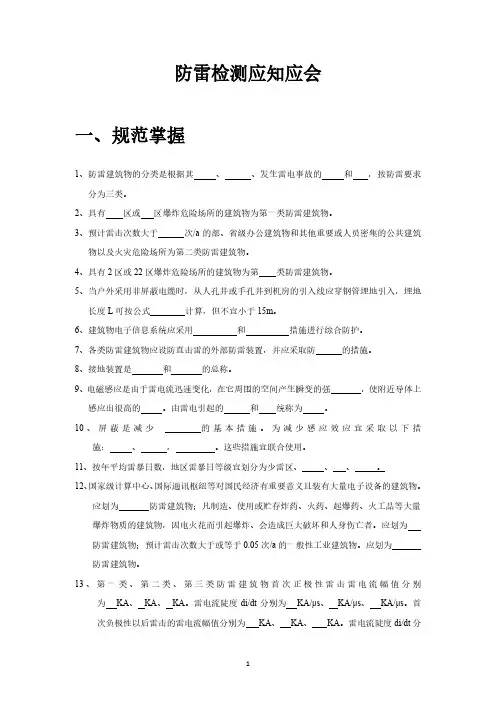

防雷检测应知应会一、规范掌握
防雷检测应知应会一、规范掌握1、防雷建筑物的分类是根据其、、发生雷电事故的和，按防雷要求分为三类。
2、具有区或区爆炸危险场所的建筑物为第一类防雷建筑物。
3、预计雷击次数大于次/a的部、省级办公建筑物和其他重要或人员密集的公共建筑物以及火灾危险场所为第二类防雷建筑物。
4、具有2区或22区爆炸危险场所的建筑物为第类防雷建筑物。
5、当户外采用非屏蔽电缆时，从人孔井或手孔井到机房的引入线应穿钢管埋地引入，埋地长度L可按公式计算，但不宜小于15m。
6、建筑物电子信息系统应采用和措施进行综合防护。
7、各类防雷建筑物应设防直击雷的外部防雷装置，并应采取防的措施。
8、接地装置是和的总称。
9、电磁感应是由于雷电流迅速变化，在它周围的空间产生瞬变的强，使附近导体上感应出很高的。
由雷电引起的和统称为。
10、屏蔽是减少的基本措施。
为减少感应效应宜采取以下措施：、，。
这些措施宜联合使用。
11、按年平均雷暴日数，地区雷暴日等级宜划分为少雷区、、、。
12、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物。
应划为防雷建筑物；凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物，因电火花而引起爆炸、会造成巨大破坏和人身伤亡者。
应划为防雷建筑物；预计雷击次数大于或等于0.05次/a的一般性工业建筑物。
应划为防雷建筑物。
13、第一类、第二类、第三类防雷建筑物首次正极性雷击雷电流幅值分别为 KA、 KA、 KA。
雷电流陡度di/dt分别为KA/μs、KA/μs、KA/μs。
首次负极性以后雷击的雷电流幅值分别为 KA、 KA、 KA。
雷电流陡度di/dt分别为KA/μs、KA/μs、KA/μs。
14、人工接地体可分为人工（）。
A.垂直接地体B.水平接地体C.离子接地棒D.接地模块。
15、当树木在第一类防雷建筑物接闪器保护范围外时，应检查第一类防雷建筑物与树木之间的净距，其净距应大于（）m。
A 5B 4C 3D 216、除第一类防雷建筑物独立接闪杆和架空接闪线（网）的接地装置有独立接地要求外，其他建筑物应利用建筑物内的等与外部防雷装置连接构成共用接地系统。
防雷技术指标
建筑物防雷技术指标建筑物的防雷分类：第一类防雷建筑物：1．凡制造、使用或贮存火炸药及其制品的危险建筑物，因电火花而引起爆炸、爆轰，会造成巨大破坏和人身伤亡者。
2．具有 0区（连续或长期有爆炸气体混合物环境）或 20区（可燃性粉尘连续或长期出现于爆炸环境）爆炸危险场所的建筑物。
3．具有 1区（可能有爆炸气体混合物环境）或 21区（可燃性粉尘可能出现于爆炸环境）爆炸危险场所的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
第二类防雷建筑物：1．国家级重点文物保护的建筑物。
2．国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站和飞机场、国宾馆，国家级档案馆、大型城市的重要给水泵房等特别重要的建筑物。
注：飞机场不含停放飞机的露天场所和跑道。
3．国家级计算中心、国际通信枢纽等对国民经济有重要意义的建筑物。
4．国家特级和甲级大型体育馆。
5．制造、使用或贮存火炸药及其制品的危险建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
6．具有 1区或 21区爆炸危险场所的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
7 .具有 2区（不太可能有爆炸气体混合物环境）或 22区（可燃性粉尘不太可能出现于爆炸环境）爆炸危险场所的建筑物。
8．有爆炸危险的露天钢质封闭气罐。
9 .预计雷击次数大于 0.05次/a的部、省级办公建筑物和其他重要或人员密集的公共建筑物以及火灾危险场所。
1．预计雷击次数大于 0.25次/a的住宅、办公楼等一般性民用建筑物或一般性工业建筑物。
第三类防雷建筑物：1省级重点文物保护的建筑物及省级档案馆。
2 预计雷击次数大于或等于 0.01次/a，且小于或等于 0.05次/a 的部、省级办公建筑物和其他重要或人员密集的公共建筑物，以及火灾危险场所。
3预计雷击次数大于或等于 0.05次/a，且小于或等于 0.25次/a 的住宅、办公楼等一般性民用建筑物或一般性工业建筑物。
防雷分类
1区：在正常情况下可能出现爆炸性气体混合物的环境。
2区：在正常情况下不可能出现而在不正常情况下偶尔出现爆炸性气体混合物的环境。
2．第二类(粉尘、纤维爆炸危险环境)
10区：指正常运行连续成长时间、短时间连续出现爆炸性粉尘、纤维的环境。
11区：指正常运行时不出现，仅在不正常运行时偶尔出现爆炸性粉尘、纤维的环境。
3．第三类(火灾危险环境)
21区：闪点高于环境温度的可燃液体，并在数量上和配置上能引起火灾危险的环境。
22区：具有悬浮、堆积状的可燃粉尘或可燃纤维，虽不能形成爆炸混合物，但在数量和配置上能引起境。
在GB50057-94(2000)《建筑物防雷设计规范》 第二章 建筑物防雷分类 中提到的0区、1区、2区、10区、11区的具体含义如下
按发生火灾爆炸危险程度及危险物品状态，将火灾爆炸危险区域划分为三类八区。
1．第一类(气体、蒸汽爆炸危险环境)
根据爆炸性混合物出现的频繁程度和持续时间划分。
1 直击雷非防护区（LPZOA）：电磁场没有衰减，各类物体都可能遭到直接雷击，属完全暴露的不设防区。
2 直击雷防护区（LPZOB）：电磁场没有衰减，各类物体很少遭受直接雷击，属充分暴露的直击雷防护区。
3 第一防护区（LPZ1）：由于建筑物的屏蔽措施，流经各类导体的雷电流比直击雷防护区（LPZOB）区进一步减小，电磁场得到了初步的衰减，各类物体不可能遭受直接雷击。
GB50343-2004《建筑物电子信息系统防雷技术规范》
3.2 雷电防护区划分
3.2.1 雷电防护区的划分应根据需要保护和控制雷电电磁脉冲环境的建筑物，从外部到内部划分为不同的雷电防护区（LPZ）。
建筑物的防雷分类 第一、二、三类建筑物防雷划分
建筑物的防雷分类第一、二、三类建筑物防雷划分编辑：万佳防雷薛H建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按需要将工业和民用建筑物分为三类。
第一类防雷建筑物:凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物以及具有爆炸危险环境、因电火花而引起爆炸，会造成巨大破坏和人身伤亡的建筑物。
第二类防雷建筑物:1.国家级重点文物保护的建筑物。
2.国家级的会堂，办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等持别重要的建筑物。
3.国家级计算中心、国家通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物。
4. 制造、使用或贮存爆炸物质的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
5. 具有爆炸危险环境的建筑物、1电火花不易引危险的解天锅质时用气雄。
非0。
前部省银办公的公共建筑物。
8.预计雷击次数Fa次人的住宅办公楼)般性民用建筑物。
第三类类防雷建筑物:2:预计雷击次数大于或1.省级重点文物保护的建筑物、第于0.012次/8，且小于或等」公建筑物及其他重现预计雷击次数大于成等于0.06 x/a重要或人员密集的公共建筑物。
且小于或等于0.3次/a的佳宅(办公楼)等一般性民用建筑物。
.4.预计雷击次数大于或等于0.6次/a的一般性工业建筑物。
4.机非带出将灯工业生产的影响度产生的后装。
并结合当地气象、地形、地质及周围环境等因素，确定需要防雷的火灾危险环境。
.在平均雷琴日大于15d/的地区高度在15m及以上的烟肉，水塔等机立的高耸建筑物:在平均雷暴日小于15d/a的地区，高度在20m以上的烟囱、水塔等孤立的高建筑。
一类防雷建筑物二类防雷建筑物三类防雷建筑物防雷措施
一类防雷建筑物二类防雷建筑物三类防雷建筑物防雷措施Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-一类防雷建筑物，二类防雷建筑物，三类防雷建筑物防雷措施一类防雷建筑物防雷措施为了在不同建筑物上采取不同的防雷措施，将建筑物按防雷的要求分为3类。
(1)一类防雷建筑物。
属于一类防雷的建筑物有以下一些：①具有特别重要用途的建筑物，如国家级的会堂、办公楼、大型博物馆、展览馆、特等火车站、国际性航空港、通信枢纽、国宾馆、大型旅游建筑物等。
②属国家级重点保护的文物建筑。
③超高层建筑物。
(2)防雷措施:①为防止直击雷，一类防雷建筑物安装的避雷网或避雷带的网格不应大于10m×10m，保证屋面上任何一点距避雷带或避雷网都不大于5m。
突出屋面的物体，应沿其顶部装避雷针，避雷针的保护范围可按45°计算。
一类防雷建筑物的引下线不应少于两根，引下线间的距离不应大于24m。
一类防雷建筑物的接地装置，要求冲击接地电阻不大于10Ω。
②处在雷电活动强烈地区的一类防雷建筑物，其防雷保护措施应满足以下要求：a．建筑物顶部装设避雷网。
b．建筑物的防雷引下线的间距不应大于12m。
c．在建筑物的每层都设置沿建筑物周边分布的水平均压环。
所有的引下线、建筑物内的金属结构和金属物体都要与均压环相连接。
d．防雷接地装置应围绕建筑物敷设，冲击接地电阻要求不大于5Ω。
e．全线采用地下电缆引入。
f．建筑物内电气线路采用铁管配线。
g．建筑物外墙的金属栅栏、金属门窗等较大的金属物体，与防雷装置连接。
h．进入建筑物的埋地金属管道，在其进入室内处应与防雷接地装置连接。
i．除有特殊要求外，各种接地与防雷接地装置可共用。
(3)当一类防雷建筑物是30m以上的高层建筑时，宜采取防侧击雷的保护措施，其要求如下：①建筑物顶部设避雷网，从30m以上起，每3层沿建筑物周边设一条避雷带。
②30m以上的金属栏杆、门窗等较大的金属物体应与防雷装置连接。
一级、二级、三级防雷有什么不同
你知道防雷分哪几个等级吗，不同的建筑物的防雷等级与设计要求有哪些吗？一、防雷等级第一类防雷建筑物：一、凡制造、使用或贮存炸药、火药、起爆药、人工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
二、具有0区或10区爆炸危险环境的建筑物。
三、具有1区爆炸危险环境的建筑物，因电火花而引起爆炸，会造成巨大坡坏和人身伤亡者。
第二类防雷建筑物：一、国家级重点文物保护的建筑物。
二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。
三、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物。
四、制造、使用或贮存爆炸物质的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
五、具有1区爆危险环境的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
六、具有2区或11区爆炸危险环境的建筑物。
七、工业企业内有爆炸危险的露天钢质封闭气罐。
八、预计雷击次数大于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物。
九、预计雷击次数大于0.3次/a的住宅、办公楼等一般性民用建筑物。
第三类防雷建筑物：一、省级重点文物保护的建筑物及省级档案馆。
二、预计雷击次数大于或等于0.012次/a，且小于或等于0.06次/a 的部、省级办公建筑物及其重要或人员密集的公共建筑物。
三、预计雷击次数大于或等于0.06次/a，且小于或等于0.3次/a的住宅、办公楼等一般性民用建筑物。
四、预计雷击次数大于或等于0.06次/a的一般性工业建筑物。
五、根据雷击后对工业生产的影响及产生的后果，并结合当地气象、地形、地质及周围环境等因素，确定需要防雷的21区、22区、23区火灾危险环境。
六、在平均雷暴日大于15d/a的地区，高度在15m及以上的烟囱、水塔等孤立的高耸建筑物；在平均雷暴日小于或等于15d/a的地区，高度在20m及以上的烟囱、水塔等孤立的高耸建筑物。
防雷等级的划分
防雷等级的划分按照防雷要求，建筑物分为以下三类。
1.第一类凡制造、使用或储存炸药、火药、起爆药、火工品等大量危险物品的建筑物遇电火花会引起爆炸，从而造成巨大破坏或人身伤亡的建筑物应划为第一类防雷建筑物，如火药制造车间、乙炔站、电石库、汽油提炼车间等。
2.第二类特征同第一类，但不致引起巨大破坏和人身伤亡，或只当发生生产事故时才有第一类的情况出现属第二类；具有重要政治意义的民用建筑物也属第二类。
属于这一类的有以下几类。
① 国家级重点文物保护的建筑物。
②国家级的会堂、办公楼、档案馆、大型展览馆、国际机构、大型火车站、国际港口客运站、国宾馆、大型旅游建筑、大型体育场。
③ 国家级计算中心、通信枢纽以及对国民经济有重要意义的装有大量电子设备的建筑物。
④ 制造、使用和储存爆炸危险物质，但电火花不易引起爆炸、或不致造成巨大损坏和人身伤亡的建筑物，如油漆制造车间、氧气站、易燃品库等。
⑤ 有爆炸危险的露天气罐和油罐。
⑥ 年预计雷击次数大于 0.06次 /a的部、省级办公楼及其他重要的或人员密集的公共建筑物。
⑦ 年预计雷击次数大于 0.3 次 /a的住宅、办公楼与一般性民用建筑物。
3.第三类凡不属于第一类、第二类的而需要作防雷保护的一般建筑物均属第三类。
① 省级重点文物保护的建筑物和省级档案馆。
② 年预计雷击次数大于和等于 0.012 次 /a、小于和等于0.06次/a的部、省级办公楼及其他重要的或人员密集的公共建筑物。
③ 年预计雷击次数大于和等于 0.06 次 /a、小于和等于0.3次 /a 的住宅、办公楼等一般性民用建筑物。
④ 年预计雷击次数大于和等于 0.06次 /a的一般性工业建筑物。
⑤ 年平均雷暴日在 15d/a以上地区的高度在 15m 及 15m以上的烟囱、水塔等孤立高耸的建筑物；年平均雷暴日在15d/a及 15d/a以下地区的高度在 20m 及 20m 以上的烟囱、水塔等孤立高耸的建筑物。
