MC34063芯片原理与应用技巧(车充)

MC34063芯片原理与应用技巧(车充)1. MC34063 DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器。

它能使用很少的外接元件构成开关式升压变换器、降压变换器和电源反向器。

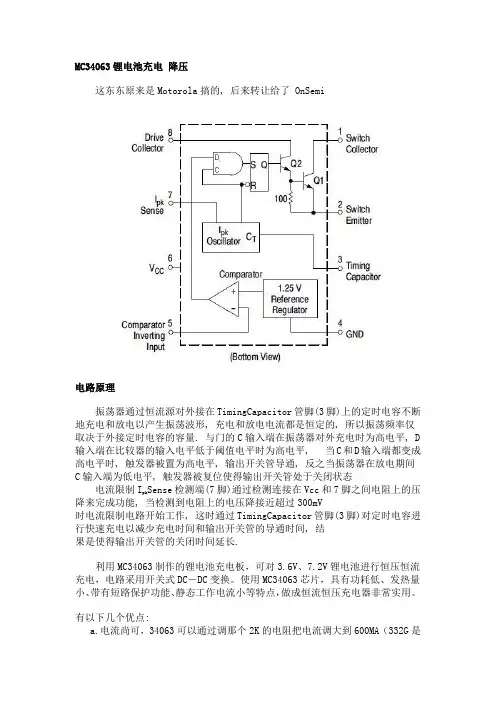

特点：价格便宜0.2元,电路简单,且效率满足一般要求*能在3-40V的输入电压下工作； *低静态电流；*电流限制；*输出电压可调*输出开关电流峰值可达1.5A（平均0.8A）（无外接三极管时）*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图MC34063 电路原理振荡器通过恒流源对外接在CT 管脚(3 脚)上的定时电容不断地充电和放电以产生振荡。

充电和放电电流都是恒定的，振荡频率仅取决于③脚外接的定时电容。

与门的C 输入端在定时电容充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。

当C 和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器定时电容（③脚上）在放电期间，C 输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。

电流限制通过检测连接在VCC（即6脚）和7 脚之间安全电阻（Rsc）上的压降来实现，当检测到电阻上的电压降接近超过0.3V 时，电流限制电路开始工作，这时通过CT 管脚(3 脚) 对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。

如⑧②两脚直接连到电源的正负极上，那么， T2上将承受很高的压降：为防T2因承压→发热过大，应在⑧或②外接电阻|电感等负载★。

线性稳压电源效率低，通常不适合于大电流或输入、输出压差大的情况。

开关电源的效率相对较高，按转换方式可分为斩波型、变换器型和电荷泵式，按开关方式可分为软开关和硬开关。

MC34063属于低成本斩波型硬开关。

有一个车用手机充电器（车充），芯片是MC34063，MicroUSB接口。

MC340631. MC34063实现的低端车充方案优点:：低成本，接驳灵活缺点：(1) 可靠性差，功能单一；没有过温度保护，短路保护等安全性措施；(2) 输出虽然是直流电压，但控制输出恒流充电电流的方式为电流峰值限制，精度不够高；(3) 由于34063开关电流PWM+PFM模式（PWM是利用波脉冲宽度控制输出,PFM是利用脉冲的有无控制输出），其车充方案输出电压纹波较大，不够纯净；输出电流能力也非常有限；（常见于300ma~600ma之间的低端车充方案中）2. MC34063应用电路图：2.1 MC34063基本降压变换器电路（图中安全电阻Rsc=0.3Ω故电流峰值被限在0.3V/0.3Ω=1A，设50%占空比，则平均0.5A★）。

当降压压差大时，也可在集电极外加线绕电阻帮助降压，但效率降低。

利用MC34063降压原理制作的多档电源输出电路，比LM317更省电，效率更高，电流也更大！2.2MC34063基本升压变换器电路★↓如在D1前加上一个电容和一个大些的电感（也有在⑧外接PNP三极管控制Vin的），即可改为升降压均可的电路，输入电压的范围更广了，几乎通吃了该芯片的3-40V范围输入，电路如下图。

进一步改为“指针万用表电源”。

当指针万用表打到10k档时9V接通，打到*1*10*100*1k等档时1.5V接通，电路输出从9V降为1.5V（R1上的电压为1.25V，4148小电流时的压降约为0.25V，加起来刚好约为1.5V)。

2.3 MC34063大电流升压电路用场效应管扩流时，不用其内部的开关管（断开①脚），而直接用其推动管——防发热。

-jrq2.4 MC34063大电流降压变换器电路（注意测试PMOS能否完全关断！否则换回①脚）2.5 MC34063反向变换器电路■34063的特殊应用● 扩展输出电流的应用（基本用不着，可不看）DC/DC转换器34063开关管允许的峰值电流为1.5A，由于通过开关管的电流为梯形波，所以输出的平均电流和峰值电流间存在一个差值。

如果使用较大的电感，这个差值就会比较小，这样输出的平均电流就可以做得比较大。

例如，输入电压为9V，输出电压为3.3V，采用220μH的电感，输出平均电流达到0.9A，峰值电流为1.2A。

要实现>0.9A的输出电流，应进行扩流，图2和图3是外接开关管降压电路和升压电路。

↓图2. 升压接法,达林顿及非达林顿均用N型(需外加下拉电阻)示意图↓图3. 降压型达林顿（用N型）及非达林顿（P型）接法示意图采用非达林顿接法，外接三极管可以达到饱和，当达到深度饱和时，由于基区存储了相当的电荷，所以三极管关断的延时就比较长，这就延长了开关导通时间，影响开关频率。

达林顿接法虽然不会饱和，但开关导通时压降较大，所以效率也会降低。

可以采用抗饱和驱动技术，如下图所示，此驱动电路可以将Q1的Vce保持在 0.7V以上，使其导通在弱饱和状态。

此驱动电路能防止Q1的Vce过低，使其导通在弱饱和状态（负反馈）。

利用一片34063就可以产生三路电压输出，如图5所示。

图5输出3路电压的34063电路+Vo的输出电压峰值可达2倍V_IN，-Vo的输出电压可达-V_IN。

需要注意的是，3路的峰值电路不能超过1.5A，输出功率合计P≤V_IN·I·r，其中I为主输出的电流，r为占空比。

在此两路输出电流不大的情况下，此电路可以很好地降低实现升压和负压电源的成本。

● 具有“关断”功能的34063电路34063本身不具有关断功能，但可以利用它的过流饱和功能，增加几个器件就可以实现关断功能，同时还可以实现延时启动。

图6是具有关断功能的34063电路，R3取510Ω，R4取3.9kΩ。

当控制端加一个高电平，则34063的输出就变成0V，同时不影响它的过流保护功能的正常工作。

“拉低⑦脚”？——能够完全关断。

↓图6.具有关断功能的34063电路,(拉低⑦脚)将此电路稍加改动，就可以得到具有延时启动功能的34063电路，如图7所示。

↓图7. 具有延时启动功能的34063电路(暂时拉低⑦脚)取C11为1μF，R10为5KΩ，就可以达到200～500ms的启动延时(jrq:延时时间主要与三极管放大倍数β有关，因C11的充电电流约为流过R10总电流的1/(β+1)，故相当于充电时间被延长约β倍，或相当于接了个β倍的电容或电阻)。

这个电路的缺点就是当峰值电流过流时无法起到保护作用，只能对平均电流过流起保护作用。

● 恒流恒压充电电路恒压恒流充电电路如图8所示，可用于给蓄电池进行充电，先以500mA电流恒流充电，充到13.8V后变为恒压充电，充电电流逐渐减小。

Q1导通，电流通过R3抬高③脚电压→限流。

-jrq↓图8. 恒压恒流充电电路■34063的局限性由34063构成的开关电源虽然价格便宜、应用广泛，但它的局限性也是显而易见的。

主要有以下几点：(1)效率偏低。

对于降压应用，效率一般只有70%左右，输出电压低时效率更低。

这就使它不能用在某些对功耗要求严格的场合，比如USB提供电源的应用。

(2)占空比范围偏小，约在15%～80%，这就限制了它的动态范围，某些输入电压变化较大的应用场合则不适用。

(3)由于采用开环误差放大，所以占空比不能锁定，这给电路参数的选择带来麻烦，电感量和电容量不得不数倍于理论计算值，才能达到预期的效果。

虽然34063有许多缺点，但对产品利润空间十分有限的制造商来说，它还是设计开关电源的很好选择。

开关电源频率和对ADSL的影响对于ADSL来说，上行信道分布在30～100kHz之间，下行信道分布在100kHz～1.1MHz之间。

长线连接速率常常是衡量ADSL性能的一个重要指标，但在线路很长的时候，下行信道中高频信道衰减得很厉害，所以此时下行低频段的信噪比对长线连接速率就起着至关重要的作用。

开关电源的输出含有开关频率基频及其谐波的纹波成分，一般从基波到10次谐波的能量都比较大。

如果开关频率为20kHz，它的谐波为40kHz、60kHz、80kHz…。

这样，从100～300kHz的下行信道中就会有10个干扰的频率点。

而如果开关频率为100kHz，则干扰点就下降为2个，如果开关频率为1MHz，则下行信道就不会受到干扰，这样就能极大提高下行信道的性能。

器件选择要点(1)续流二极管一般选肖特基二极管，正向压降低，但要注意耐压。

如果输出电压很小(零点几伏)，就必须使用压降更低的MOS管续流（以便降耗）。

输出滤波电容一般使用高频电容，可减小输出纹波同时降低电容的温升。

在取样电路的上臂电阻并一个0.1～1nf电容，可以改善瞬态响应（即所谓“加速电容”或“补偿电容”）。

PCB布局和布线的要点开关导通和关断都存在一个电流环路，这两个环路都是高频、大电流的环路，所以在布局和布线时都要将此二环路面积设计得最小。

用于反馈的取样电压要从输出电容上引出，并注意芯片或开关管的散热。

■〓MC34063接成标准的DC—DC电路〓斩波型开关电源斩波型开关电源按其拓扑结构通常可以分为3种：降压型(Buck)、升压型(Boost)、升降压型(Buck-boost)。

降压型开关电源电路通常如图1所示。

图1中，T为开关管，L1为储能电感，C1为滤波电容，D1为续流二极管。

当开关管导通时，电感被充磁，电感中的电流线性增加，电能转换为磁能存储在电感中。

设电感的初始电流为iL0，则流过电感的电流与时间t 的关系为：iLt= iL0+(Vi-Vo-Vs)t/L，电流渐增，Vs为“开关管T”的导通压降。

当T关断时，L1通过D1续流，从而电感的电流线性减小，设电感的初始电流为iL1，则则流过电感的电流与时间t的关系：iLt="iL1"- (Vo+Vf)t/L，电流渐小，Vf为D1的正向饱和电压。

这种用于DC－DC电源变换的集成电路，应用比较广泛，通用廉价易购。

极性反转效率最高65％，升压效率最高90％，降压效率最高80％，变换效率和工作频率滤波电容等成正比。

另外，输出功率达不到要求的时候，比如＞250～300MA时，可以通过外接扩功率管的方法扩大电流，双极型或MOS型扩流管均可，计算公式和其他参数及其含义详见最下部详细介绍即可。

外围元件标称含义和它们取值的计算公式：Vout(输出电压)＝1.25V(１＋R2/R1)Ct(定时电容)：决定内部工作频率。

Ct=0.000 004*Ton(工作频率）Ipk=2*Iomax*T/toffRsc(限流电阻)：决定输出电流。

Rsc＝0.33/IpkLmin(电感)：Lmin＝(Vimin－Vces)*Ton/IpkCo(滤波电容)：决定输出电压波纹系数，Co＝Io*ton/Vp-p(波纹系数）固定值参数：Vces=1.0V ton/toff=(Vo+Vf－Vimin)/(Vimin－Vces）Vimin:输入电压不稳定时的最小值Vf=1.2V 快速开关二极管正向压降;其他手册参数：MC34063输入电压2.5～40V, 输出电压1.25～40V,工作温度0～70度MC33063输入电压2.5～40V, 输出电压1.25～40V,工作温度-40～80度网上有一些现成的MC34063升降压板（既升压又降压），可以买来改造。
